模拟电子技术基础测试题及参考答案一、单选题(共50题,每题1分,共50分)1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案:A2、引起直接耦合放大器零点漂移的因素很多,其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案:D3、某多级放大电路由三级基本放大器组成,已知每级电压放大倍数为Au,则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案:B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案:B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案:B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案:B7、元件引脚的剪脚高度为( )。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓,没关系正确答案:B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案:A9、由NPN型管构成的基本共射放大电路,输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。
A、截止B、放大C、饱和D、无法确定正确答案:C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端,则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案:C11、多级放大电路各级的电压增益分别是:10dB、20 dB、30 dB,则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案:C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案:A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案:A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案:D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势,增强电流的变化D、电感线圈的品质因素越高,损耗越大正确答案:D16、当晶体二极管的PN结导通后,则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案:C17、下列关于变压器表述不正确的是 ( )。
模拟综合试卷一一.填充题1.集成运算放大器反相输入端可视为虚地的条件是a ,b 。
2.通用运算放大器的输入级一般均采用察动放大器,其目的是a ,b 。
3.在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。
4.一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真。
5.工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。
6.甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7.若双端输入,双端输出理想差动放大电路,两个输入电压u i1=u i2,则输出电压为V;若u i1=1500µV, u i2=500µV,则差模输入电压u id为µV,共模输入信号u ic为µV。
8.由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9.晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。
10.在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。
频带最宽的是组态。
二.选择题1.晶体管参数受温度影响较大,当温度升高时,晶体管的β,I CBO,u BE的变化情况为()。
A.β增加,I CBO,与u BE减小 B. β与I CBO增加,u BE减小C.β与u BE减小,I CBO增加 D. β、I CBO与u BE都增加2.反映场效应管放大能力的一个重要参数是()A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3.双端输出的差分放大电路主要()来抑制零点飘移。
A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4.典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数()。
A. 变大B. 变小C. 不变D. 无法判断5.差分放大电路的共模抑制比K CMR越大,表明电路()A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6.负反馈放大电路以降低电路的()来提高嗲路的其他性能指标。
模拟电子技术试题及答案一、选择题(每题2分,共20分)1. 在模拟电子技术中,以下哪个元件不是基本的线性元件?A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是:A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用?A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是:A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中,若要实现电压跟随器,应该使用运算放大器的哪种配置?A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时,其导通电压是:A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是:A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中,为了减少噪声,通常采用以下哪种方法?A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化C. 可模拟D. 可放大答案:1-5 D A C B B;6-10 B D D C B二、填空题(每空1分,共10分)1. 一个理想的运算放大器的输出电压范围是_________。
2. 运算放大器的开环增益通常表示为_________。
3. 一个理想的二极管在反向偏置时,其电流是_________。
4. 模拟滤波器按照频率特性可以分为_________、_________和_________。
5. 稳压二极管的工作原理是利用PN结的_________特性。
答案:1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题(每题10分,共20分)1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。
(120)1.纯净的半导体叫()。
掺入3价杂质元素形成的半导体叫(),它主要靠导电()。
A.空穴B.本征半导体C.P型半导体D.自由电子2.PN结正偏时,多子的()运动较强,PN结变薄,结电阻较()。
A.扩散B.漂移C.小D.大3.三极管有()和()两种载流子参与导电,故称作()极型晶体管;而场效应管称作()极型晶体管。
A.双极B.空穴C.单极D.自由电子4.负反馈放大电路的含义是()。
A.输出与输入之间有信号通路B.电路中存在反向传输的信号通路C.除放大电路之外还有信号通路D.电路中存在使输入信号削弱的反向传输信号5.一个放大电路的对数频率特性的水平部分为40dB,当信号频率恰好是上限频率时,实际电压增益为()。
A.43dB B.40dB C.37dB D.3dB6.通常在下面基本组态放大电路中,输入电阻最大的是();输出电阻最小的是();高频特性最好的电路是()。
A.共射电路B.共集电路C.共基电路D.共源电路7.集成放大电路采用直接耦合方式的原因是()。
A.便于设计B.放大交流信号C.不易制作大容量电容8.功率放大电路互补输出级采用共集形式是为了使()。
A.电压放大倍数大B.不失真输出电压大C.带负载能力强9.欲得到电流-电压转换电路,应在放大电路中引入();欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入()。
A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈10.为了避免50Hz电网电压的干扰进入放大器,应选用()滤波电路。
A.带阻B.带通C.低通D.有源11.直流稳压电源的基本组成有变压器、整流、()、稳压。
A.比较B.滤波C.调整(210)1.因为N型半导体的多子是自由电子,所以它带负电。
()2.电路只要满足,就一定会产生正弦波振荡。
()3.放大电路必须加上合适的直流电源才能正常工作。
()4.若放大电路的放大倍数为负,则引入的反馈一定是负反馈。
()5.功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。

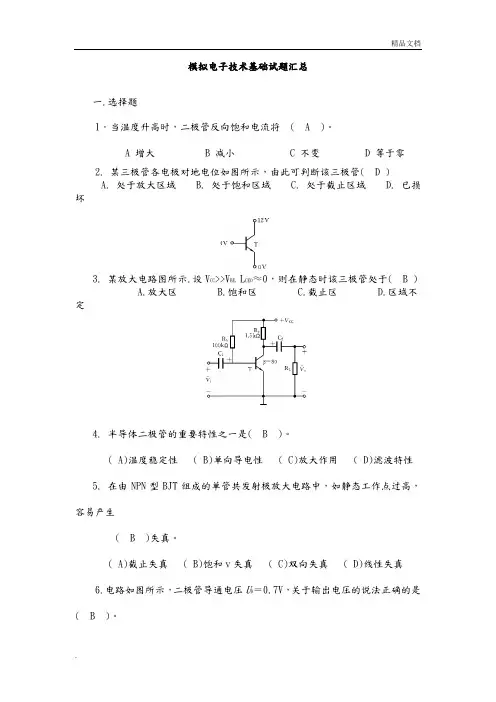

模拟电子技术基础试题汇总一.选择题1.当温度升高时,二极管反向饱和电流将 ( A )。
A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示,由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0,则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。
( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中,如静态工作点过高,容易产生( B )失真。
( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示,二极管导通电压U D=0.7V,关于输出电压的说法正确的是( B )。
A:u I1=3V,u I2=0.3V时输出电压为3.7V。
B:u I1=3V,u I2=0.3V时输出电压为1V。
C:u I1=3V,u I2=3V时输出电压为5V。
D:只有当u I1=0.3V,u I2=0.3V时输出电压为才为1V。
7.图中所示为某基本共射放大电路的输出特性曲线,静态工作点由Q2点移动到Q3点可能的原因是。
A:集电极电源+V CC电压变高B:集电极负载电阻R C变高C:基极电源+V BB电压变高D:基极回路电阻R b变高。
8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中,A为理想运放,则电路的输出电压约为( A )A. -2.5VB. -5VC. -6.5VD. -7.5V11. 在图所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid 为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入( C )。

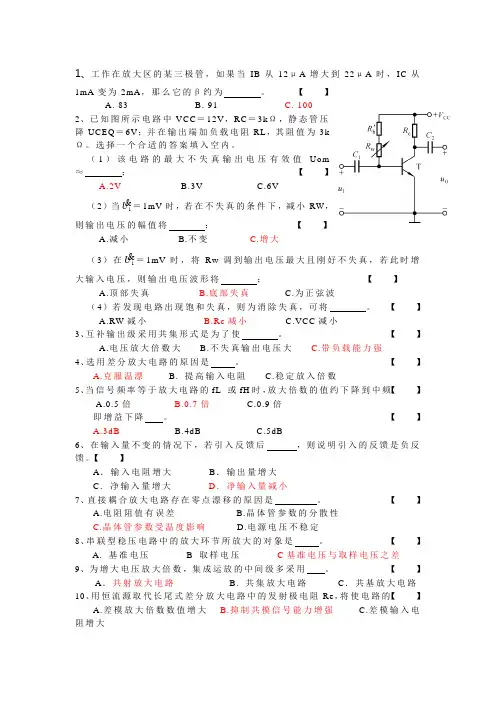

1、工作在放大区的某三极管,如果当IB从12μA增大到22μA时,IC从1mA变为2mA,那么它的β约为。
【】A. 83B. 91C. 1002、已知图所示电路中VCC=12V,RC=3kΩ,静态管压降UCEQ=6V;并在输出端加负载电阻RL,其阻值为3kΩ。
选择一个合适的答案填入空内。
(1)该电路的最大不失真输出电压有效值Uom≈;【】A.2VB.3VC.6VU =1mV时,若在不失真的条件下,减小RW,(2)当i则输出电压的幅值将;【】A.减小B.不变C.增大U =1mV时,将Rw调到输出电压最大且刚好不失真,若此时增(3)在i大输入电压,则输出电压波形将;【】A.顶部失真B.底部失真C.为正弦波(4)若发现电路出现饱和失真,则为消除失真,可将。
【】A.RW减小B.Rc减小C.VCC减小3、互补输出级采用共集形式是为了使。
【】A.电压放大倍数大B.不失真输出电压大C.带负载能力强4、选用差分放大电路的原因是。
【】A.克服温漂B. 提高输入电阻C.稳定放入倍数5、当信号频率等于放大电路的fL 或fH时,放大倍数的值约下降到中频【】A.0.5倍B.0.7倍C.0.9倍即增益下降。
【】A.3dBB.4dBC.5dB6、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。
【】A.输入电阻增大B.输出量增大C.净输入量增大D.净输入量减小7、直接耦合放大电路存在零点漂移的原因是。
【】A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定8、串联型稳压电路中的放大环节所放大的对象是。
【】A. 基准电压 B 取样电压C基准电压与取样电压之差9、为增大电压放大倍数,集成运放的中间级多采用。
【】A.共射放大电路 B. 共集放大电路C.共基放大电路10、用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的【】A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大11、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。

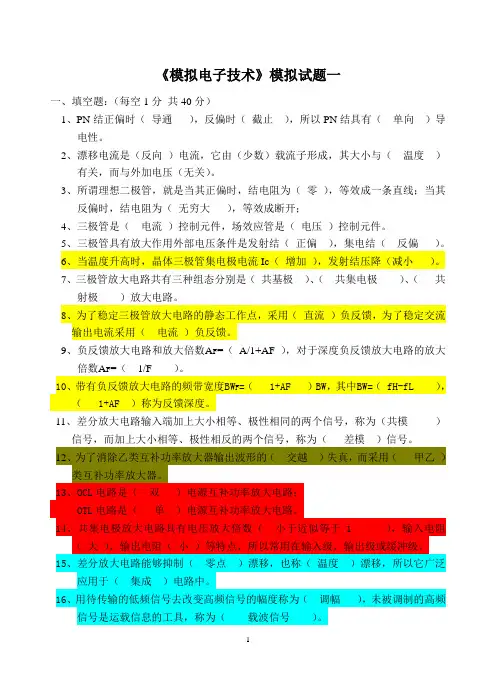

《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(增加),发射结压降(减小)。
7、三极管放大电路共有三种组态分别是(共基极)、(共集电极)、(共射极)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(电流)负反馈。
9、负反馈放大电路和放大倍数A F=(A/1+AF ),对于深度负反馈放大电路的放大倍数A F=(1/F )。
10、带有负反馈放大电路的频带宽度BW F=( 1+AF )BW,其中BW=( fH-fL ),( 1+AF )称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。
13、OCL电路是(双)电源互补功率放大电路;OTL电路是(单)电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(小于近似等于 1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(调幅),未被调制的高频信号是运载信息的工具,称为(载波信号)。
17、模拟乘法器输出与输入的关系式是U0=(KUxUy),电路符号是()。

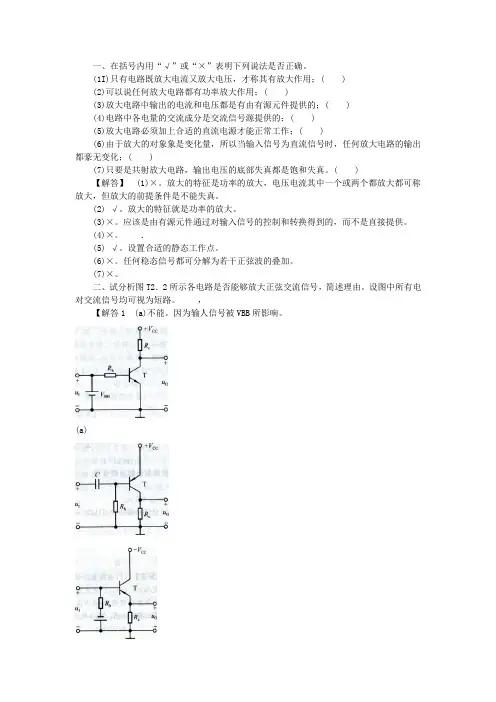

一、在括号内用“√”或“×”表明下列说法是否正确。
(1I)只有电路既放大电流又放大电压,才称其有放大作用;( )(2)可以说任何放大电路都有功率放大作用;( )(3)放大电路中输出的电流和电压都是有由有源元件提供的;( )(4)电路中各电量的交流成分是交流信号源提供的;( )(5)放大电路必须加上合适的直流电源才能正常工作;( )(6)由于放大的对象象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都豪无变化;( )(7)只要是共射放大电路,输出电压的底部失真都是饱和失真。
( )【解答】(1)×。
放大的特征是功率的放大,电压电流其中一个或两个都放大都可称放大,但放大的前提条件是不能失真。
(2) √。
放大的特征就是功率的放大。
(3)×。
应该是由有源元件通过对输入信号的控制和转换得到的,而不是直接提供。
(4)×。
.(5) √。
设置合适的静态工作点。
(6)×。
任何稳态信号都可分解为若干正弦波的叠加。
(7)×。
二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。
设图中所有电对交流信号均可视为短路。
,【解答1 (a)不能。
因为输人信号被VBB所影响。
(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型,即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道,P沟道的场效应管,必须在UGs<0的情况下才有导电沟道,在这两种情况下结型场效应管都将出现栅流,它不仅使场效应管失去了高输入电阻的特点,而且会造成管子损坏。
‘而对于绝缘栅型效应管,由于宦容易积累电荷形成高电压,以致造成击穿现象,所以不能用测晶体管的办法来检测。
对于结型场效应管,则可以用判定晶体管基极的方法判定它的栅极,但不能用判定集电极和发射极的方法来判断源极和漏极。
模拟电子技术基础试卷及答案一、选择正确答案填空(20分)1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V ,-10 V ,-9.3 V ,则这只三极管是( A )。
A .NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管 2.某场效应管的转移特性如图所示,该管为( D )。
A .P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3.通用型集成运放的输入级采用差动放大电路,这是因为它的( C )。
A .输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻,R S 为常数,为使下限频率f L 降低,应( D )。
A . 减小C ,减小R i B. 减小C ,增大R i C. 增大C ,减小 R i D. 增大C ,增大 R i5.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和( D )。
A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路6.已知某电路输入电压和输出电压的波形如图所示,该电路可能是( A )。
A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器7.与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。
a .不用输出变压器b .不用输出端大电容c .效率高d .无交越失真 8.稳压二极管稳压时,其工作在( C ),发光二极管发光时,其工作在( A )。
a .正向导通区 b .反向截止区 c .反向击穿区9.理想集成运放具有以下特点:( B )。
A. 开环差模增益A u d =∞,差模输入电阻R i d =∞,输出电阻R o =∞B. 开环差模增益A u d =∞,差模输入电阻R i d =∞,输出电阻R o =0C. 开环差模增益A u d =0,差模输入电阻R i d =∞,输出电阻R o =∞D. 开环差模增益A ud =0,差模输入电阻R id =∞,输出电阻R o =010.在输入量不变的情况下,若引入反馈后( D ) ,则说明引入的是负反馈。
模拟电子技术基础期末考试试题及答案一、选择题1. 下列选项中,哪种元器件可以将一个信号的幅度提高到较高水平?A. 电感B. 二极管C. 发射管D. 收音机答案:C. 发射管2. 以下哪个不是模拟电子技术中常见的电子元器件?A. 电阻B. 电容C. 电子管D. 电池答案:D. 电池3. 在模拟电子技术中,下面哪个元器件常用于放大电压信号?A. 开关B. 反射器C. 放大器D. 混频器答案:C. 放大器4. 下面哪个元器件可以将直流电信号转换成交流电信号?A. 容器B. 反射器C. 变压器D. 调制器答案:D. 调制器5. 在模拟电子技术中,以下哪个元器件常用于对电流进行控制?A. 电流计B. 混频器C. 电容D. 二极管答案:D. 二极管二、填空题6. 电阻的单位是________。
答案:欧姆(Ω)7. 二极管有两个基本电极,分别是阳极(A)和________。
答案:阴极(K)8. 在放大器中,输入信号的强度被放大器增大到预期的输出水平,这个功能叫做________。
答案:放大9. 电容存储的电荷量与其电压的关系是________。
答案:线性关系10. 以下哪个元器件可以将交流信号转换成相同频率的直流信号?答案:整流器三、解答题11. 请简要阐述电子管的工作原理及其在模拟电子技术中的应用。
答案:电子管是一种由真空或带有特殊气体的封闭空间中的电子流控制器件。
电子管工作原理基于热电子发射和电子聚焦的原理,通过在电子管中加入电场和磁场,可以控制电子流的流动和放大信号。
在模拟电子技术中,电子管经常用于放大电压信号。
它具有高放大系数和低噪声的特点,因此在音频放大器、射频放大器等方面得到广泛应用。
同时,电子管还常用于整流、调制和混频等电路中。
12. 请列举并简要介绍两种常见的放大器类型。
答案:两种常见的放大器类型分别是:a. 甲类放大器:甲类放大器是一种线性放大器,输出信号的整个周期都以较小的偏置电流进行放大,即电流在整个传输特性曲线上运行。
模拟电子技术试题及答案一、选择题1. 在模拟电子技术中,以下哪种元件不是基本的模拟电路元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D2. 运算放大器的主要作用是什么?A. 信号放大B. 信号整形C. 信号转换D. 信号滤波答案:A3. 以下哪种滤波器能够通过高频信号而阻止低频信号?A. 高通滤波器B. 低通滤波器C. 带通滤波器D. 带阻滤波器答案:A4. 在模拟电路设计中,为了减小温度对电路性能的影响,通常采用哪种方法?A. 温度补偿B. 自动增益控制C. 负反馈D. 电源滤波答案:A5. 哪种类型的半导体材料具有P型半导体的特性?A. 锗(Ge)B. 硅(Si)C. 氮化镓(GaN)D. 氧化锌(ZnO)答案:B二、填空题1. 在模拟电子技术中,______和______是构成振荡器的基本元件。
答案:电阻、电容2. 为了实现信号的放大,通常需要在电路中引入______。
答案:负反馈3. 在模拟信号处理中,______是用来描述信号频率内容的工具。
答案:傅里叶变换4. 电流放大器的主要功能是放大______信号。
答案:低频5. 在模拟电路中,为了提高电路的稳定性和可靠性,常常使用______电源。
答案:稳压三、简答题1. 请简述晶体管的主要工作原理及其在模拟电路中的应用。
晶体管是一种半导体器件,主要通过控制基极电流来调节集电极与发射极之间的电流。
在模拟电路中,晶体管可以作为放大器使用,通过小信号控制大信号的放大过程,实现信号的增益。
同时,晶体管还可以用作开关,控制电路的导通与截止。
2. 描述运算放大器的基本特性及其在模拟电路设计中的重要性。
运算放大器是一种高增益、高输入阻抗、低输出阻抗的放大器。
其基本特性包括开环增益高、输入阻抗大、输出阻抗小、频率响应宽等。
在模拟电路设计中,运算放大器因其优良的放大性能和灵活性,被广泛应用于信号放大、滤波、积分、微分等电路中,是模拟电路设计中不可或缺的核心组件。
模拟试卷一一、填空(16分)1.半导体二极管的主要特性是___________ 。
2.三极管工作在放大区时,发射结为____ 偏置,集电结为_____偏置;工作在饱和区时发射结为___偏置,集电结为____偏置。
3.当输入信号频率为fL和fH时,放大倍数的幅值约下降为中频时的__倍,或者是下降了__dB,此时与中频时相比,放大倍数的附加相移约为_____ 。
4.为提高放大电路输入电阻应引入___反馈;为降低放大电路输出电阻,应引入_____反馈。
5.乙类功率放大电路中,功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。
这类功放的能量转换效率在理想情况下,可达到_____,但这种功放有______失真。
6.在串联型稳压电路中,引入了——负反馈;为了正常稳压,调整管必须工作在____区域。
二、选择正确答案填空(24分)1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V,-9.3 V,则这只三极管是( )。
A.NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管2.某场效应管的转移特性如图1所示,该管为( )。
A.P沟道增强型MOS管B.P沟道结型场效应管C.N沟道增强型MOS管D.N沟道耗尽型MOS管3.在图示2差分放大电路中,若uI = 20 mV,则电路的( )。
A.差模输入电压为10 mV,共模输入电压为10 mV。
B.差模输入电压为10 mV,共模输入电压为20 mV。
C.差模输入电压为20 mV,共模输入电压为10 mV。
D.差模输入电压为20 mV,共模输入电压为20 mV。
4.通用型集成运放的输入级采用差动放大电路,这是因为它的( )。
A.输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大5.在图示电路中,Ri为其输入电阻,RS为常数,为使下限频率fL降低,应( )。
A.减小C,减小Ri B.减小C,增大RiC.增大C,减小Ri D.增大C,增大 Ri6.如图所示复合管,已知V1的 b1 = 30,V2的 b2 = 50,则复合后的 b 约为( )。
一、在括号内用“√”或“×”表明下列说法是否正确。
(1I)只有电路既放大电流又放大电压,才称其有放大作用;( )(2)可以说任何放大电路都有功率放大作用;( )(3)放大电路中输出的电流和电压都是有由有源元件提供的;( )(4)电路中各电量的交流成分是交流信号源提供的;( )(5)放大电路必须加上合适的直流电源才能正常工作;( )(6)由于放大的对象象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都豪无变化;( )(7)只要是共射放大电路,输出电压的底部失真都是饱和失真。
( )【解答】(1)×。
放大的特征是功率的放大,电压电流其中一个或两个都放大都可称放大,但放大的前提条件是不能失真。
(2) √。
放大的特征就是功率的放大。
(3)×。
应该是由有源元件通过对输入信号的控制和转换得到的,而不是直接提供。
(4)×。
.(5) √。
设置合适的静态工作点。
(6)×。
任何稳态信号都可分解为若干正弦波的叠加。
(7)×。
二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。
设图中所有电对交流信号均可视为短路。
,【解答1 (a)不能。
因为输人信号被VBB所影响。
(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型,即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道,P沟道的场效应管,必须在UGs<0的情况下才有导电沟道,在这两种情况下结型场效应管都将出现栅流,它不仅使场效应管失去了高输入电阻的特点,而且会造成管子损坏。
‘而对于绝缘栅型效应管,由于宦容易积累电荷形成高电压,以致造成击穿现象,所以不能用测晶体管的办法来检测。
对于结型场效应管,则可以用判定晶体管基极的方法判定它的栅极,但不能用判定集电极和发射极的方法来判断源极和漏极。
模拟电子技术基础试题及答案一、选择题1. 以下哪个元器件用于将交流信号转换为直流信号?A. 二极管B. 晶体管C. 集成电路D. 电阻2. 以下哪个元器件用于放大电流或电压?A. 二极管B. 晶体管C. 集成电路D. 电容器3. 以下哪个元器件用于储存电荷并释放电荷?A. 二极管B. 晶体管C. 集成电路D. 电容器4. 以下哪个元器件用于控制电流的流动?A. 二极管B. 晶体管C. 集成电路D. 电感5. 以下哪个元器件用于将直流信号转换为交流信号?A. 二极管B. 晶体管C. 集成电路D. 变压器二、填空题1. NPN晶体管有_三层_和_两个PN结_。
2. 集成电路是将多个_电子元器件_集成到一块_半导体_芯片上。
3. 交流信号的频率是指单位时间内信号_周期_的个数。
三、判断题1. 电压是指电流通过导体时导体两端的电势差。
(正确/错误)2. 电容器可以储存电荷并释放电荷。
(正确/错误)3. 二极管可以放大电流或电压。
(正确/错误)4. 集成电路是将多个电子元器件集成到一块半导体芯片上。
(正确/错误)5. 交流信号是指电流方向和大小都随时间变化的信号。
(正确/错误)四、简答题1. 请简要解释PN结和作用。
PN结是一种由P型半导体和N型半导体结合而成的二极管结构。
它的作用是可以实现单向导电性,即只允许电流在一个方向上通过。
在正向偏置时,电流可以流过PN结;而在反向偏置时,电流基本上无法流过PN结。
2. 请简要介绍晶体管的工作原理。
晶体管由三个区域(发射区、基区和集电区)的半导体材料组成。
当在基区加上一小电流时(基电流),可以控制从发射区到集电区的大电流(集电电流)的流动。
晶体管的工作原理是通过控制基区的电流来控制集电区的电流,实现信号的放大。
五、综合题请根据以下电路图,回答问题。
电路图:[图片未提供]1. 请标注图中所示电子元器件的名称和性质。
- 元件1: 二极管,用于将交流信号转换为直流信号。
模拟电子技术基础试题汇总一.选择题1.当温度升高时,二极管反向饱和电流将 ( A )。
A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示,由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0,则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。
( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中,如静态工作点过高,容易产生( B )失真。
( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示,二极管导通电压U D=0.7V,关于输出电压的说法正确的是( B )。
A:u I1=3V,u I2=0.3V时输出电压为3.7V。
B:u I1=3V,u I2=0.3V时输出电压为1V。
C:u I1=3V,u I2=3V时输出电压为5V。
D:只有当u I1=0.3V,u I2=0.3V时输出电压为才为1V。
7.图中所示为某基本共射放大电路的输出特性曲线,静态工作点由Q2点移动到Q3点可能的原因是。
A:集电极电源+V CC电压变高B:集电极负载电阻R C变高C:基极电源+V BB电压变高D:基极回路电阻R b 变高。
8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中,A为理想运放,则电路的输出电压约为( A )A. -2.5VB. -5VC. -6.5VD. -7.5V11. 在图所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入( C )。
模拟电子基础考试题及答案一、选择题1. 在理想运算放大器中,输入电阻理论上是:A. 有限值B. 无穷大C. 0欧姆D. 1欧姆答案:B2. 一个二极管的正向压降通常在:A. 0.3VB. 0.7VC. 3VD. 7V答案:B3. 稳压二极管的工作原理是利用二极管的:A. 正向特性B. 反向特性C. 温度特性D. 反向击穿特性答案:D4. 一个理想的电压源与一个电阻串联,其输出电压:A. 等于电压源电压B. 等于电阻上的电压C. 等于电压源电压与电阻电压之和D. 等于电压源电压与电阻电压之差答案:A5. 一个电路的增益定义为输出电压与输入电压的比值,如果增益为-10,这表示:A. 电路是放大器B. 电路是衰减器C. 电路是相位反转放大器D. 电路是相位反转衰减器答案:D二、填空题6. 在模拟电路中,_________ 是用来放大电流的电子元件。
答案:晶体管7. 运算放大器的开环增益通常非常高,可以达到_________ 级别。
答案:兆或更高8. 一个理想的电流源的内阻为_________。
答案:0欧姆9. 滤波器按照通过频率的不同可以分为低通滤波器、高通滤波器、_________ 和_________。
答案:带通滤波器;带阻滤波器10. 负反馈可以提高放大电路的_________ 和_________。
答案:稳定性;线性度三、简答题11. 简述什么是负反馈,并说明其在放大电路中的作用。
答案:负反馈是指将放大电路的输出信号的一部分以相反的相位反馈到输入端的过程。
在放大电路中,负反馈可以提高电路的稳定性,减少非线性失真,增加带宽,降低噪声等。
12. 解释什么是共模抑制比,并说明其在差分放大电路中的重要性。
答案:共模抑制比(CMRR)是指差分放大电路对差模信号的放大能力与对共模信号放大能力的比值。
它反映了差分放大电路抑制共模信号干扰的能力。
在信号处理中,高CMRR可以确保电路只放大所需的差模信号,而抑制共模噪声,从而提高信号的信噪比。
《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、结正偏时(),反偏时(,所以结具有()导电性。
2、(反向饱和电流)漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管()是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用()负反馈,为了稳定交流输出电流采用()负反馈。
9、负反馈放大电路和放大倍数(),对于深度负反馈放大电路的放大倍数()。
10、带有负反馈放大电路的频带宽度(),其中(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、电路是()电源互补功率放大电路;电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在(反偏)状态,但其两端电压必须(大于)它的稳压值才有导通电流,否则处于(截止)状态。
模拟电子技术基础试卷试卷号:B140011校名___________ 系名___________ 专业___________ 姓名___________ 学号___________ 日期___________(请考生注意:本试卷共 页)一、选择正确答案填入空内,只需填入A 、B 、C 、D (本大题分6小题, 每小题9分, 共54分)1、填空:晶体管的各类反向击穿电压和反向漏电流的定义如图所示。
对于同一个晶体管来说,在四种漏电流中________________最小,________________最大;在四种击穿电压中________________最小,________________最大。
e 开路bCBOU R2、场效应管放大电路常用的栅压偏置电路如图所示,说明下列场效应管可以采用哪些类型的偏置电路,用a 、b 、c 、d 填空。
1.结型场效应管可以采用图示电路中的 ____; 2.增强型MOS 场效应管可以采用图示中的_____;3.耗尽型MOS 场效应管可以采用图示电路中的_____。
(a )( b )( c )( d )3、从括号中选择正确答案,用A 、B 、C 、D 填空。
已知图示电路中场效应管的m g =3mS 。
该放大电路的中频电压放大倍数mu A 为_____(A .10, B .20, C .30);下限截止频率L f 约为 ____Hz (A .10 , B .50, C .100);当输入信号频率f =L f 时,输出电压与输入电压相位差为 ____。
(A .45°,B .-45°,C .-135°,D .-225°)。
V u 4、R e 的阻值减小时,试就下列问题选择正确答案填空(答案:A .增大,B .减小,C .不变或基本不变)。
1.差模电压放大倍数I2I1Od u u u A u -=__;2.差模输入电阻R id __;3.共模电压放大倍数()I2I1Oc 21u u u A u +=__;4.共模输入电阻R ic __。
模拟电子技术基础试卷及其参考答案.模拟电子技术基础试卷及参考答案试卷一专升本试卷及其参考答案试卷一(总分150分)(成人高等学校专升本招生全国统一考试电子技术基础试卷之一)一、选择题(本大题10个小题,每小题4分,共40分。
在每小题给出的四个选项中,只有一项是符合题目要求的,把所选项前的字母填在题后的括号内。
)1. 用万用表的R ×100档测得某二极管的正向电阻阻值为500Ω,若改用R ×1k 档,测量同一二极管,则其正向电阻值()a. 增加b. 不变c. 减小d. 不能确定 2. 某三极管各电极对地电位如图2所示,由此可判断该三极管()a. 处于放大区域b. 处于饱和区域c. 处于截止区域d. 已损坏图23. 某放大电路在负载开路时的输出电压为6V ,当接入2k Ω负载后,其输出电压降为4V ,这表明该放大电路的输出电阻为()a. 10k Ωb. 2k Ωc. 1k Ωd. 0.5k Ω 4. 某放大电路图4所示.设V CC >>V BE,L CEO ≈0,则在静态时该三极管处于() a.放大区 b.饱和区 c.截止区 d.区域不定图45. 图5所示电路工作在线性放大状态,设L R '=R D //R L ,则电路的电压增益为()a.Lm R g ' b.s m Lm 1R g R g +'-C.L m R g '- d.m L /g R '-图56. 图5中电路的输入电阻R i 为()a. R g +(R g1//R g2)b. R g //(R g1+R g2)c. R g //R g1//R g2d.[R g +(R g1//R g2)]//(1+g m )R S7. 直流负反馈是指() a. 存在于RC 耦合电路中的负反馈 b. 放大直流信号时才有的负反馈 c. 直流通路中的负反馈 d. 只存在于直接耦合电路中的负反馈8. 负反馈所能抑制的干扰和噪声是() a. 输入信号所包含的干扰和噪声 b. 反馈环内的干扰和噪声 c. 反馈环外的干扰和噪声d. 输出信号中的干扰和噪声9. 在图9所示电路中,A 为理想运放,则电路的输出电压约为()a. -2.5V b. -5V c. -6.5V d. -7.5V图910. 在图10所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid 为()a. 10mVb. 20mVc. 70mVd. 140mV图10二、填空题(本大题共7个小题,18个空,每空2分,共36分。
模拟电子技术基础试卷及答案
一、填空(18分)
1.二极管最主要的特性是 单向导电性 。
2.如果变压器二次(即副边)电压的有效值为10V ,桥式整流后(不滤波)的输出电压为 9 V ,经过电容滤波后为 12 V ,二极管所承受的最大反向电压为 14 V 。
3.差分放大电路,若两个输入信号u I1u I2,则输出电压,u O
0 ;若u I1
=100μV ,u I 2=80μV
则差模输入电压u Id =
20μV ;共模输入电压u Ic =90 μV 。
4.在信号处理电路中,当有用信号频率低于10 Hz 时,可选用 低通 滤波器;有用信号频率高于10 kHz 时,可选用 高通 滤波器;希望抑制50 Hz 的交流电源干扰时,可选用 带阻 滤波器;有用信号频率为某一固定频率,可选用 带通 滤波器。
5.若三级放大电路中A u 1A u 230dB ,A u 320dB ,则其总电压增益为 80 dB ,折合为 104 倍。
6.乙类功率放大电路中,功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。
这类功放的能量转换效率在理想情况下,可达到 78.5% ,但这种功放有 交越 失真。
7.集成三端稳压器CW7915的输出电压为 15 V 。
二、选择正确答案填空(20分)
1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V ,-10 V ,-9.3 V ,则这只三极管是( A )。
A .NPN 型硅管 B.NPN 型锗管
C.PNP 型硅管
D.PNP 型锗管 2.某场效应管的转移特性如图所示,该管为( D )。
A .P 沟道增强型MOS 管 B 、P 沟道结型场效应管
C 、N 沟道增强型MOS 管
D 、N 沟道耗尽型MOS 管 3.通用型集成运放的输入级采用差动放大电路,这是因为它的( C )。
A .输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻,R S 为常数,为使下限频率f L 降低,应( D )。
A . 减小C ,减小R i B. 减小C ,增大R i C. 增大C ,减小 R i D. 增大C ,增大 R i
5.如图所示复合管,已知V 1的β1 = 30,V 2的β2 = 50,则复合后的β约为( A )。
A .1500 B.80 C.50 D.30
6.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和( D )。
A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路
7.已知某电路输入电压和输出电压的波形如图所示,该电路可能是( A )。
A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器
8.与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。
0 i D /mA -4 u GS /V
5 +
u O _
u s
R B R s +V CC V C + R C R i O t u I t
u o 4题图
7题图 V 2 V 1
a .不用输出变压器
b .不用输出端大电容
c .效率高
d .无交越失真 9.稳压二极管稳压时,其工作在( C ),发光二极管发光时,其工作在( A )。
a .正向导通区 b .反向截止区 c .反向击穿区 三、放大电路如下图所示,已知:V CC 12V ,R S 10k Ω,R B1
120k Ω, R B2
39k Ω,R C
3.9k Ω,R E
2.1k Ω,R L
3.9k Ω,r bb’
Ω,电流放大系数β
50,电路
中电容容量足够大,要求:
1.求静态值I BQ ,I CQ
和U CEQ (设U BEQ
0.6V );
2.画出放大电路的微变等效电路;
3.求电压放大倍数A u ,源电压放大倍数A u s ,输入电阻R i ,输出电阻R o 。
4.去掉旁路电容C E ,求电压放大倍数A u ,输入电阻R i 。
(12分)
解: (1) V 9.22
12B B B B =⨯+=
CC V R R R U V 3.2BE B E =-=U U U
mA 09.1E
E
E C ==
≈R U I I mA 02.0E
B ==
β
I I
V 46.5)(C E C CC CE =⨯+-=I R R V U Ω=+=k ..4109
126
51
200r be (3) 70)
//(be
L C -≈-
=r R R A u β Ω≈=k 1////be B2B1i r R R R Ω==k 9.3C O R R
817s
i i
s o s .A R R R u u A u u -≈+==
(4) 901E
be L C u .R )(r )
R //R (A -≈++-
=ββ Ω≈++=k 443])1([E be B2B1i .R r //R //R R β
四、设图中A 为理想运放,请求出各电路的输出电压值。
(12分)
u s
R B1 C 2
+
R B2
R S +V
+ R E
C E
R L
V
C 1 R C U o3
U o1
U o2 10 k Ω 2V (1) A +
+
8 2V
(2) 20 k Ω
A +
+
8
2V
1V
(3) 20 k Ω
10 k Ω A +
+
8
2V
3V
U 20 k Ω 10 k Ω 10 k Ω
20 k Ω
A + + 8
2 V
U o5
A + + 8
U o6
2 V
20 k Ω A + +
8
U 01 = 6 V U 02 = 6 V U 03 = 4 V U 04 = 10 V U 05 = 2 V U 06 = 2 V
五、电路如图所示,设满足深度负反馈条件。
1.试判断级间反馈的极性和组态;
2.试求其闭环电压放大倍数A uf 。
(8分) 为电流串联负反馈
六、试用相位平衡条件判断图示两个电路是否有可能产生正弦波振荡。
如可能振荡,指出该振荡电路属于什么类型(如
变压器反馈式、电感三点式、电容三点式等),并估算其振荡频率。
已知这两个电路中的L 0.5mH ,C 1C 240pF 。
(8分)
(a )不能振荡。
图(b )可能振荡,为电容三点式正弦波振荡电路。
振荡频率为
MHz 591212
12
1o .≈+π≈
C C C C L f
七、在图示电路中,设A 1、A 2、A 3均为理想运算放大器,其最大输出电压幅值为±12V 。
1. 试说明A 1、A 2、A 3各组成什么电路?
2. A 1、A 2、A 3分别工作在线形区还是非线形区?
3. 若输入为1V 的直流电压,则各输出端u O1、u O2、u O3的电压为多大?(10分)
+V CC +V CC
C 1 C 2
R B1 V 1 R E R B2 C e L
(a ) + C 2 L C 1
C b R B2 R B1
R E
+ V 2
(b ) A 1 + + 8
A 2 + + 8
A 3 + + 8
R 2 20 k Ω 2 k Ω R 1 u I u u O2 u O1 R 3 10 k Ω
R 4 10 k Ω
R ’ ±6V
+
o
U &-
+
i
U &-
R B A + +
8
R L
+V CC R f
R 1
R E
L
E
1E
f 1uf R R R R R R A ++-
=
1.A 1组成反相比例电路,A 2组成单值比较器,A 3组成电压跟随器; 2.A 1和A 3工作在线性区,A 2工作在非线性区; 3.u O1 = -10V ,u O2 = 12V ,u O3 = 6V 。
八、在图示电路中,R f 和C f 均为反馈元件,设三极管饱和管压降为0V 。
1. 为稳定输出电压u O ,正确引入负反馈; 2. 若使闭环电压增益A uf = 10,确定R f = ?
3. 求最大不失真输出电压功率P omax = ?以及最
大不失真输出功率时的输入电压幅值为多少?(10分) 1.电压串联负反馈。
(图略)
2.10)1(1
f uf =+=R R
A R f = 90 k Ω
3.W 142L
2
CC
omax ==
R V P 最大输出时U om = V CC =A uf U im U im = 1.5V
R 2
10 k Ω
R 1 C f
R f
V 1 (+15 V)
(-15 V)
+ -
u O V 1 V 2
u I
+ —
R 1
R L
R 2
-V CC
+V CC
20 k Ω
20 k Ω
V 2
A +
+
8 10 k Ω。
