上海市各区2018届中考物理二模试卷精选汇编动态电路

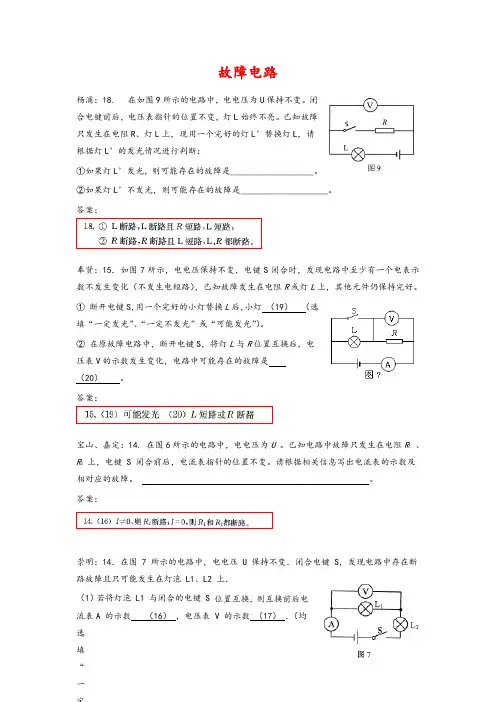

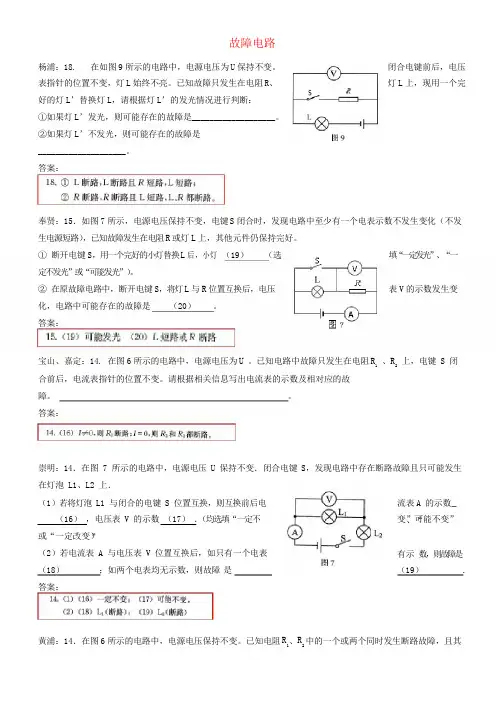

故障电路杨浦：18. 在如图9所示的电路中，电电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电电压保持不变。

已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17）。

故障电路杨浦： 18.在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的地点不变，灯 L 一直不亮。

已知故障只发生在电阻R、灯 L 上，现用一个完满的灯L’替代灯L，请依据灯L’的发光状况进行判断：①假如灯L’发光，则可能存在的故障是___________________ 。

②假如灯L’不发光，则可能存在的故障是____________________ 。

答案：奉贤： 15．如图 7 所示，电源电压保持不变，电键S闭合时，发现电路中起码有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯 L 上，其余元件仍保持完满。

①断开电键S，用一个完满的小灯替代L 后，小灯（19）（选填“必定发光” 、“必定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R地点交换后，电压表V的示数发生变化，电路中可能存在的故障是（ 20）。

答案：宝山、嘉定：14.在图6所示的电路中，电源电压为U 。

已知电路中故障只发生在电阻R1、R2上，电键S闭合前后，电流表指针的地点不变。

请依据有关信息写出电流表的示数及相对应的故障。

答案：崇明： 14．在图 7所示的电路中，电源电压U 保持不变．闭合电键S ，发现电路中存在断路故障且只可能发生在灯泡 L1 、 L2 上．（ 1）若将灯泡 L1与闭合的电键 S 地点交换，则交换前后电流表 A 的示数（16），电压表 V 的示数（ 17）．（均选填“必定不变”“、可能不变”或“必定改变”）（ 2）若电流表 A与电压表 V 地点交换后，如只有一个电表有示数，则故障是（ 18）；如两个电表均无示数，则故障是（ 19）．答案：黄浦： 14．在图 6 所示的电路中，电源电压保持不变。

已知电阻R1、 R2中的一个或两个同时发生断路故障，且其余元件均保持完满。

现将一个完满的电流表接入电路，利用电键S 的开闭排查出全部可能的故障状况，电流表应接入电路中（16）处（选填“ a”、“ b”或“ c”），写出现象及其对应的故障（17）。

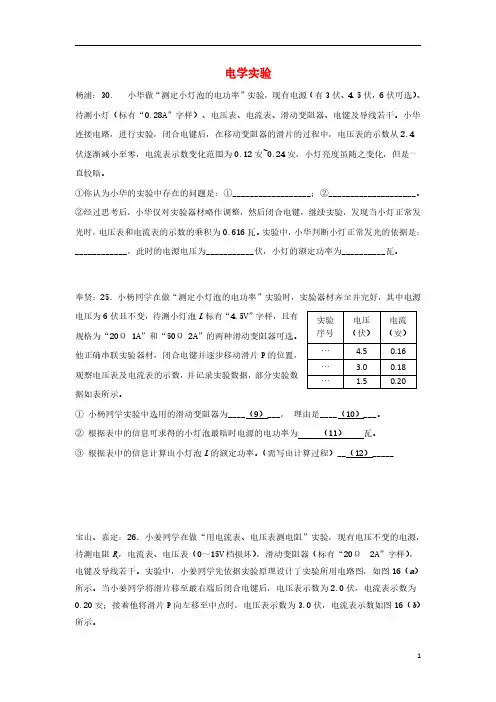

电学实验杨浦：30.小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源规格为“20Ω1A”和“50Ω2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，，电流表、电压表（0～15V档损坏），滑动变阻器（标有“20Ω2A”字样），待测电阻Rx电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b）所示。

”、“故障电路杨浦：18.在如图 9 所示的电路中，电源电压为 U 保持不变。

表指针的位置不变，灯 L 始终不亮。

已知故障只发生在电阻 R 、好的灯 L’替换灯 L ，请根据灯 L’的发光情况进行判断：①如果灯 L ’发光，则可能存在的故障是___________________。

②如果灯 L ’不发光，则可能存在的故障是____________________。

答案：闭合电键前后，电压灯 L 上，现用一个完奉贤：15．如图 7 所示，电源电压保持不变，电键 S 闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻 R 或灯 L 上，其他元件仍保持完好。

① 断开电键 S ，用一个完好的小灯替换 L 后，小灯 （19） （选定不发光”或“可能发光”）。

② 在原故障电路中，断开电键 S ，将灯 L 与 R 位置互换后，电压填“一定发光”、“一表 V 的示数发生变化，电路中可能存在的故障是（20） 。

答案：宝山、嘉定：14. 在图 6 所示的电路中，电源电压为 U 。

已知电路中故障只发生在电阻 R 1 、R 2 上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S ，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S 位置互换，则互换前后电（16） ，电压表 V 的示数 （17） ．（均选填“一定不或“一定改变）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表（18）；如两个电表均无示数，则故障 是答案：流表 A 的示数变”可能不变”有示 数，则故障是（19） ．黄浦：14．在图 6 所示的电路中，电源电压保持不变。

已知电阻 R 1、R 2 中的一个或两个同时发生断路故障，且其S他元件均保持完好。

故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示 数，则故障是 （18） ；如两个电表均无示数，则故障 是 （19） ． 答案：黄浦：14．在图6所示的电路中，电源电压保持不变。

已知电阻R 1、R 2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S 的开闭排查出所有可能的故障情况，电流表应接入电路中 （16） 处（选填“a”、“b”或“c”），写出现象及其对应的故障（17） 。

故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均“可能不变”或“一定改变”）选填“一定不变”、（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。

已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17）。

故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均“可能不变”或“一定改变”）选填“一定不变”、（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示 数，则故障是 （18） ；如两个电表均无示数，则故障 是 （19） ．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。

已知电阻R 1、R 2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S 的开闭排查出所有可能的故障情况，电流表应接入电路中 （16） 处（选填“a”、“b”或“c”），写出现象及其对应的故障 （17）。

动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是A ．电流表A 1的示数变大B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

D ．电压表V 2示数与电流表A 示数比值变大。

答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两图3R 2R 1SAV 1V 2P a电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是 A ．电流表A 示数与电流表A 1示数的差值 B ．电压表V 示数与电流表A 示数的比值 C ．电压表V 示数与电流表A 1示数的比值 D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中 A. 电压表V 示数变小 B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

D ．电压表V 2示数与电流表A 示数比值变大。

答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

情景实验题杨浦：19. 某小组同学想了解物体电阻与温度的关系，他们上网查阅了有关资料：“金属导体，如铁、铜等，当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大。

半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。

但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，所以电阻减小。

还有一些物体，如锰铜合金和镍络合金，其电阻随温度变化极小。

”请你根据上述信息回答下列问题：①一般情况下，随着温度的升高，________________的电阻增大。

②根据上述信息可以判断，适宜制作定值电阻的材料是_________（选填“A”、“B”或“C”）。

A. 铁、铜B. 硅、锗C. 锰铜合金、镍络合金③当温度极高时，物质原子内的电子脱离原子核的吸引而逃逸，形成带负电的自由电子和带正电的离子共存的状态，成为等离子体。

你认为绝缘体成为等离子体后是否容易导电？你猜测的依据是：________________________________________________________________。

答案：奉贤：16. 某小组同学根据图8（a）所示情景（小朋友玩“打水仗”游戏）结合生活中的经验做出猜想：封闭在容器中的液体可以传递____ （21）______。

为了验证猜想，他们选用压力传感器、大小不等的针筒等器材，组成如图8（b）所示的装置。

将针筒A、B固定在水平桌面上，用橡皮管将两针筒连通，推动活塞，通过压力传感器可以测出施加在活塞S A和S B上的压力F A和F B。

已知S A＜S B，记录实验数据。

F A表明：封闭在容器①如果F中的液体不能传递（22）__。

②如果对F B与S B和F A与S A 的比值大小进行比较是为了确定封闭在容器中的液体是否可以传递_____（23）___。

在得到肯定的实验结论的情况下，该小组同学认为利用类似的装置可以使F B=100F A即获得百倍大的压力，你认为他们的观点是否正确？_____（24）_______。

故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数“可能不变”（16），电压表 V 的示数（17）．（均选填“一定不变”、或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。

已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17）。

动态电路杨浦：9. 在如图4所示的电路中，电源电压保持不变。

闭合电键S，向右移动滑动变阻器滑片P的过程中A. 电压表V示数变小B. 电流表A1示数变小C. 电压表V示数与电流表A示数的比值变大D. 电流表A1示数与电流表A示数的比值变小答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P由中点位置向右移动的过程中，下列说法正确的是A．电流表A1的示数变大B．电压表V的示数变小C．电流表A示数与电流表A1示数之差变大D．电压表V示数与电流表A1示数的乘积不变答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S闭合，将变阻器滑片P由中点位置向右移动到b端的过程中A．电流表A的示数变小。

B．电压表V的示数变大。

2C．电压表V2示数与电压表V1示数之差变小。

示数与电流表A示数比值变大。

D．电压表V2答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片 P 的过程中A．电流表A示数变大B．电压表V1示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表 A示数的比值变大答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A大，下列方案中有可能使两电流表示数相同的有2方案：①用一个更小的电阻替换R3②将图4（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将图4（a）中的R1与（b）中的R3互换A．0个 B．1个 C．2个 D．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源规格为“20Ω 1A”和“50Ω 2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中 A. 电压表V 示数变小 B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

D ．电压表V 2示数与电流表A 示数比值变大。

答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中 A. 电压表V 示数变小 B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

D ．电压表V 2示数与电流表A 示数比值变大。

答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

故障电路杨浦：18. 在如图9所示的电路中，电电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L 上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电电压保持不变。

已知电阻R 1、R 2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S 的开闭排查出所有可能的故障情况，电流表应接入电路中 （16） 处（选填“a”、“b”或“c”），写出现象及其对应的故障（17） 。

故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障 是 （19） ．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。

已知电阻R 1、R 2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S 的开闭排查出所有可能的故障情况，电流表应接入电路中 （16） 处（选填“a”、“b”或“c”），写出现象及其对应的故障 （17）。
