保温计算公式

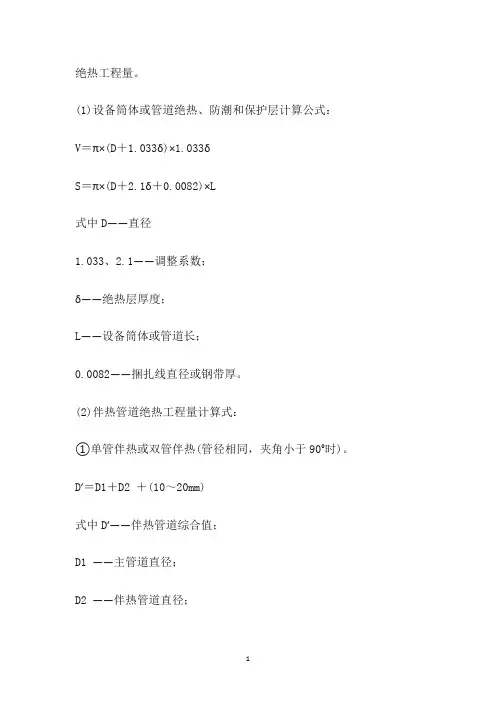

绝热工程量。

（1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×（D＋1。

033δ)×1.033δS＝π×(D＋2。

1δ＋0。

0082)×L式中D-—直径1.033、2。

1—-调整系数;δ--绝热层厚度;L——设备筒体或管道长;0。

0082--捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热（管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋（10～20mm）式中D′——伴热管道综合值；D1 —-主管道直径；D2 ——伴热管道直径;（10~20mm)——主管道与伴热管道之间的间隙。

②双管伴热（管径相同，夹角大于90°时）。

D′＝D1＋1.5D2 ＋(10~20mm)③双管伴热(管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm）式中D′—-伴热管道综合值；D1 —-主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量.（3）设备封头绝热、防潮和保护层工程量计算式。

V＝\[（D＋1.033δ)／2\］2 π×1。

033δ×1。

5×NS＝\[(D＋2.1δ)／2\］2 ×π×1.5×N（4）阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ）×2。

5D×1.033δ×1.05×NS＝π(D＋2.1δ）×2。

5D×1。

05×N（5)法兰绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ）×1.5D×1。

033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1。

05×N（6)弯头绝热、防潮和保护层计算公式。

V＝π（D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2。

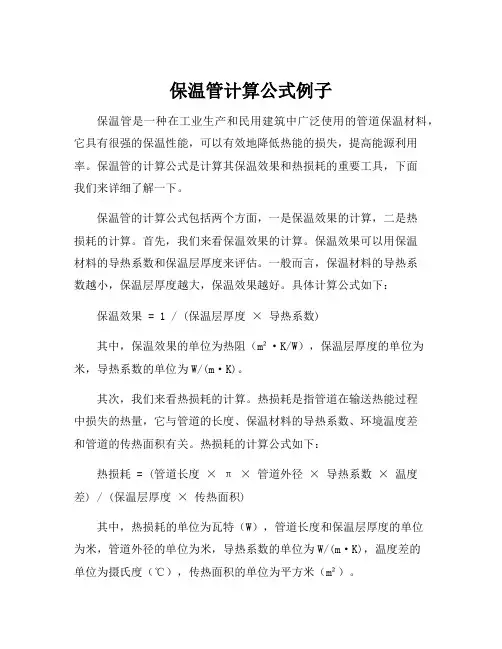

保温管计算公式例子保温管是一种在工业生产和民用建筑中广泛使用的管道保温材料，它具有很强的保温性能，可以有效地降低热能的损失，提高能源利用率。

保温管的计算公式是计算其保温效果和热损耗的重要工具，下面我们来详细了解一下。

保温管的计算公式包括两个方面，一是保温效果的计算，二是热损耗的计算。

首先，我们来看保温效果的计算。

保温效果可以用保温材料的导热系数和保温层厚度来评估。

一般而言，保温材料的导热系数越小，保温层厚度越大，保温效果越好。

具体计算公式如下：保温效果 = 1 / (保温层厚度× 导热系数)其中，保温效果的单位为热阻（m²·K/W），保温层厚度的单位为米，导热系数的单位为W/(m·K)。

其次，我们来看热损耗的计算。

热损耗是指管道在输送热能过程中损失的热量，它与管道的长度、保温材料的导热系数、环境温度差和管道的传热面积有关。

热损耗的计算公式如下：热损耗 = (管道长度× π × 管道外径× 导热系数× 温度差) / (保温层厚度× 传热面积)其中，热损耗的单位为瓦特（W），管道长度和保温层厚度的单位为米，管道外径的单位为米，导热系数的单位为W/(m·K)，温度差的单位为摄氏度（℃），传热面积的单位为平方米（m²）。

通过以上的计算公式，我们可以科学地评估保温管的保温效果和热损耗情况，并根据实际需求来选择合适的保温材料和保温层厚度，以达到节能环保的目的。

在实际的保温管设计和安装中，除了计算公式，还需要考虑其他因素，如管道形状、环境条件、施工材料等。

因此，对于没有相关专业知识的人来说，建议咨询专业的工程师或施工单位，以确保保温管设计和施工的质量。

总结起来，保温管计算公式是评估其保温效果和热损耗的重要工具，通过合理应用这些公式，可以提高保温管的保温效果，降低能源损失，实现节能环保的目标。

在实际应用中，需综合考虑多种因素，并咨询专业人士的意见，以确保计算和设计的准确性和可靠性。

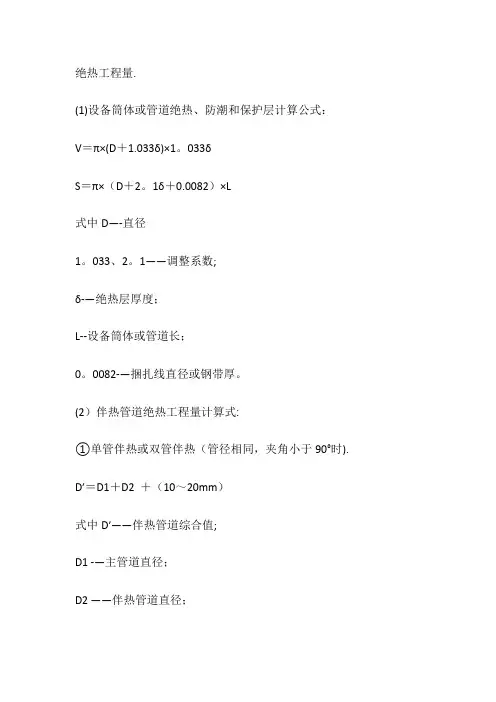

绝热工程量.(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1。

033δS＝π×（D＋2。

1δ＋0.0082）×L式中D—-直径1。

033、2。

1——调整系数;δ-—绝热层厚度；L--设备筒体或管道长；0。

0082-—捆扎线直径或钢带厚。

(2）伴热管道绝热工程量计算式:①单管伴热或双管伴热（管径相同，夹角小于90°时). D′＝D1＋D2 ＋（10～20mm）式中D′——伴热管道综合值;D1 -—主管道直径；D2 ——伴热管道直径；（10～20mm）--主管道与伴热管道之间的间隙.②双管伴热（管径相同，夹角大于90°时)。

D′＝D1＋1。

5D2 ＋(10～20mm）③双管伴热（管径不同，夹角小于90°时）。

D′＝D1 ＋D伴大＋（10～20mm)式中D′-—伴热管道综合值;D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

（3）设备封头绝热、防潮和保护层工程量计算式。

V＝\［（D＋1.033δ）／2\]2 π×1。

033δ×1。

5×NS＝\［(D＋2。

1δ）／2\］2 ×π×1。

5×N（4）阀门绝热、防潮和保护层计算公式。

V＝π(D＋1。

033δ）×2。

5D×1.033δ×1。

05×NS＝π（D＋2。

1δ)×2。

5D×1。

05×N（5)法兰绝热、防潮和保护层计算公式.V＝π（D＋1.033δ)×1。

5D×1.033δ×1.05×NS＝π×（D＋2.1δ）×1。

5D×1。

05×N(6）弯头绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1。

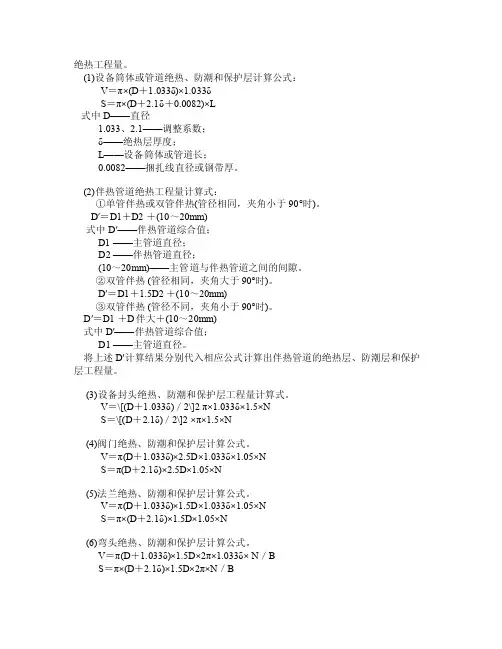

绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

②双管伴热(管径相同，夹角大于90°时)。

D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热(管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。

V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

②双管伴热 (管径相同，夹角大于90°时)。

D′＝D1＋＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。

V＝\[(D＋δ)／2\]2 π×δ××NS＝\[(D＋δ)／2\]2 ×π××N(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋δ)××δ××NS＝π(D＋δ)×××N(5)法兰绝热、防潮和保护层计算公式。

V＝π(D＋δ)××δ××NS＝π×(D＋δ)×××N(6)弯头绝热、防潮和保护层计算公式。

V＝π(D＋δ)××2π×δ× N／BS＝π×(D＋δ)××2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。

V＝2πr×(h＋δ)×δS＝2πr×(h＋δ)。

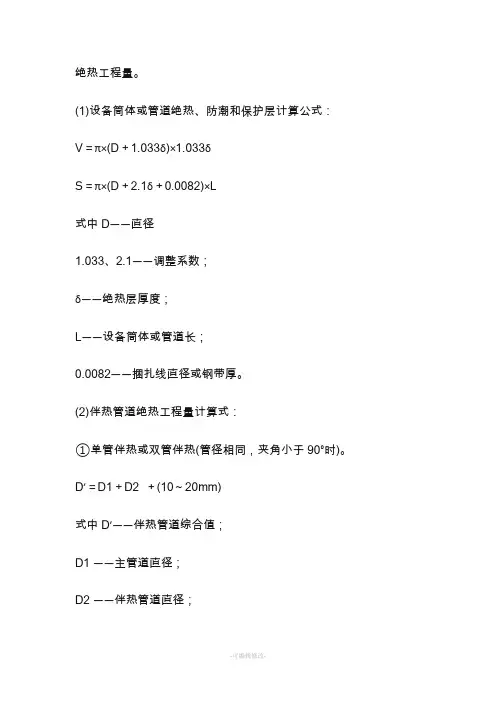

绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

②双管伴热 (管径相同，夹角大于90°时)。

D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。

V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。

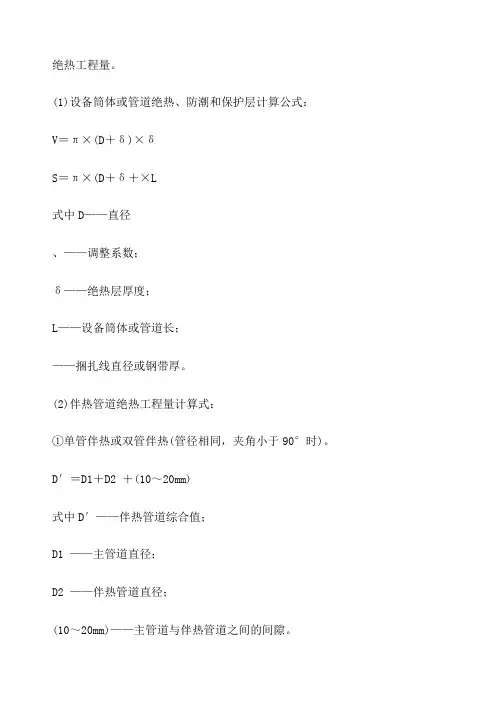

绝热工程量。

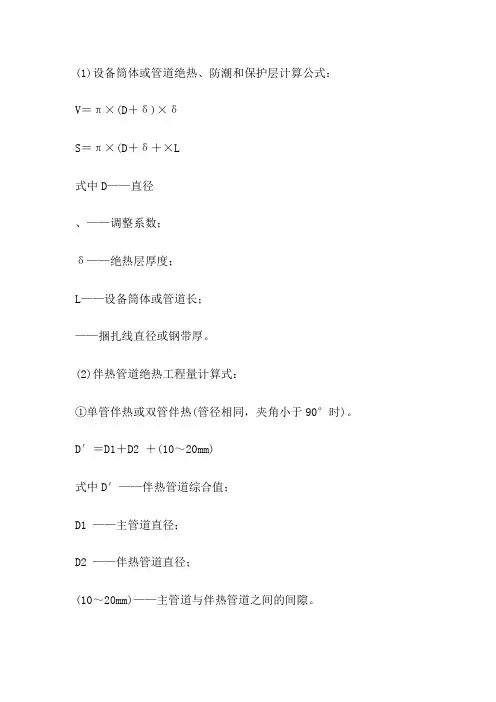

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

②双管伴热 (管径相同，夹角大于90°时)。

D′＝D1＋＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。

V＝\[(D＋δ)／2\]2 π×δ××NS＝\[(D＋δ)／2\]2 ×π××N(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋δ)××δ××NS＝π(D＋δ)×××N(5)法兰绝热、防潮和保护层计算公式。

V＝π(D＋δ)××δ××NS＝π×(D＋δ)×××N(6)弯头绝热、防潮和保护层计算公式。

V＝π(D＋δ)××2π×δ× N／BS＝π×(D＋δ)××2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。

V＝2πr×(h＋δ)×δS＝2πr×(h＋δ)。

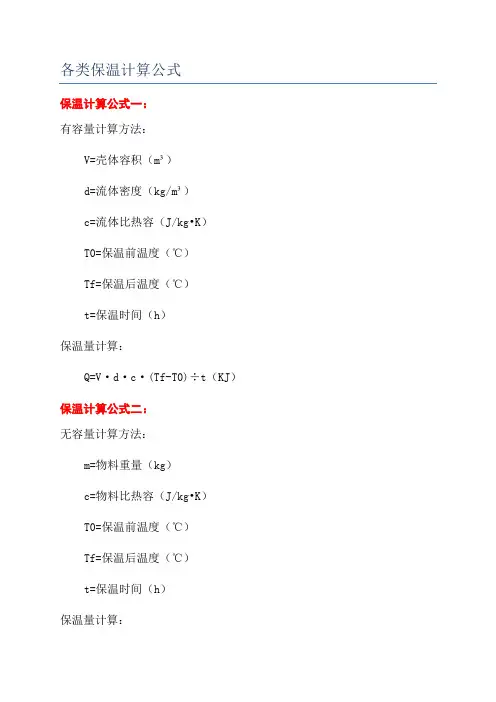

各类保温计算公式
保温计算公式一：
有容量计算方法：
V=壳体容积（m³）
d=流体密度（kg/m³）
c=流体比热容（J/kg•K）
T0=保温前温度（℃）
Tf=保温后温度（℃）
t=保温时间（h）
保温量计算：
Q=V·d·c·(Tf-T0)÷t（KJ）保温计算公式二：
无容量计算方法：
m=物料重量（kg）
c=物料比热容（J/kg•K）
T0=保温前温度（℃）
Tf=保温后温度（℃）
t=保温时间（h）
保温量计算：
Q=m·c·(Tf-T0)÷t（KJ）保温计算公式三：
热量失去率计算方法：
V=壳体容积（m³）
d=流体密度（kg/m³）
c=流体比热容（J/kg•K）
T0=室内温度（℃）
Tf=室外温度（℃）
U=热传导系数（W/m2•K）
A=壳体总表面积（㎡）
热量失去率计算：
Q=U·A·(Tf-T0)（KW）
保温计算公式四：
低温保温计算方法：
T=热量传输距离（m）
K=热传导系数（W/m•K）
A=换热面积（㎡）
To=热源温度（℃）
Tc=保温后温度（℃）
低温保温量计算：
Q=T·K·A·(t0-Tc)（KW）保温计算公式五：
有容量蒸发计算方法：
V=蒸发容积（m³）。

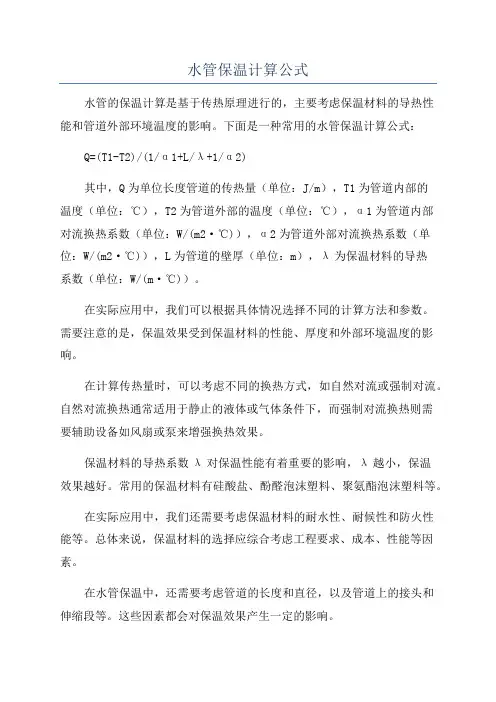

水管保温计算公式水管的保温计算是基于传热原理进行的，主要考虑保温材料的导热性能和管道外部环境温度的影响。

下面是一种常用的水管保温计算公式：Q=(T1-T2)/(1/α1+L/λ+1/α2)其中，Q为单位长度管道的传热量（单位：J/m），T1为管道内部的温度（单位：℃），T2为管道外部的温度（单位：℃），α1为管道内部对流换热系数（单位：W/(m2·℃)），α2为管道外部对流换热系数（单位：W/(m2·℃)），L为管道的壁厚（单位：m），λ为保温材料的导热系数（单位：W/(m·℃)）。

在实际应用中，我们可以根据具体情况选择不同的计算方法和参数。

需要注意的是，保温效果受到保温材料的性能、厚度和外部环境温度的影响。

在计算传热量时，可以考虑不同的换热方式，如自然对流或强制对流。

自然对流换热通常适用于静止的液体或气体条件下，而强制对流换热则需要辅助设备如风扇或泵来增强换热效果。

保温材料的导热系数λ对保温性能有着重要的影响，λ越小，保温效果越好。

常用的保温材料有硅酸盐、酚醛泡沫塑料、聚氨酯泡沫塑料等。

在实际应用中，我们还需要考虑保温材料的耐水性、耐候性和防火性能等。

总体来说，保温材料的选择应综合考虑工程要求、成本、性能等因素。

在水管保温中，还需要考虑管道的长度和直径，以及管道上的接头和伸缩段等。

这些因素都会对保温效果产生一定的影响。

在实际施工中，我们可以利用计算公式来估算保温效果，然后通过调整保温材料的厚度和性能来达到所需的保温要求。

需要注意的是，上述公式只是一种常用的计算方法，根据具体情况和实际需求，我们也可以采用其他的计算方法和参数。

在进行水管保温计算时，建议参考相关的设计规范和手册，或者请专业人士进行指导。

绝热工程量‎。

‎(1)设‎备筒体或管‎道绝热、防‎潮和保护层‎计算公式：‎‎‎ V＝π‎×(D＋1‎.033δ‎)×1.0‎33δ‎‎‎S＝π×(‎D＋2.1‎δ＋0.0‎082)×‎L‎式中D——‎直径‎‎ 1.‎033、2‎.1——调‎整系数；‎‎‎δ——绝热‎层厚度；‎‎‎L——设备‎筒体或管道‎长；‎‎ 0.‎0082—‎—捆扎线直‎径或钢带厚‎。

‎ (2)‎伴热管道绝‎热工程量计‎算式：‎‎①单‎管伴热或双‎管伴热(管‎径相同，夹‎角小于90‎°时)。

‎‎D′＝‎D1＋D2‎＋(10‎～20mm‎)‎式中D‎′——伴热‎管道综合值‎；‎‎ D1 ‎——主管道‎直径；‎‎ D‎2——伴‎热管道直径‎；‎‎ (10‎～20mm‎)——主管‎道与伴热管‎道之间的间‎隙。

‎‎②双管‎伴热 (管‎径相同，夹‎角大于90‎°时)。

‎‎‎D′＝D1‎＋1.5D‎2＋(1‎0～20m‎m)‎‎③双管‎伴热 (管‎径不同，夹‎角小于90‎°时)。

‎ D‎′＝D1 ‎＋D伴大＋‎(10～2‎0mm)‎式‎中D′——‎伴热管道综‎合值；‎‎ D‎1——主‎管道直径。

‎‎将上述D′‎计算结果分‎别代入相应‎公式计算出‎伴热管道的‎绝热层、防‎潮层和保护‎层工程量。

‎‎ (3)‎设备封头绝‎热、防潮和‎保护层工程‎量计算式。

‎‎‎ V＝\‎[(D＋1‎.033δ‎)／2\]‎2 π×1‎.033δ‎×1.5×‎N‎‎ S＝‎\[(D＋‎2.1δ)‎／2\]2‎×π×1‎.5×N‎‎(4)阀‎门绝热、防‎潮和保护层‎计算公式。

‎‎‎ V＝π‎(D＋1.‎033δ)‎×2.5D‎×1.03‎3δ×1.‎05×N‎‎‎S＝π(‎D＋2.1‎δ)×2.‎5D×1.‎05×N‎‎(5)法‎兰绝热、防‎潮和保护层‎计算公式。

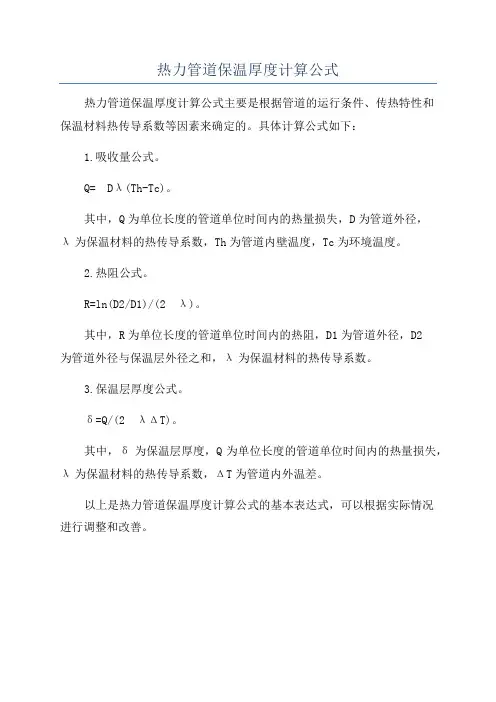

热力管道保温厚度计算公式
热力管道保温厚度计算公式主要是根据管道的运行条件、传热特性和
保温材料热传导系数等因素来确定的。

具体计算公式如下：
1.吸收量公式。

Q=πDλ(Th-Tc)。

其中，Q为单位长度的管道单位时间内的热量损失，D为管道外径，
λ为保温材料的热传导系数，Th为管道内壁温度，Tc为环境温度。

2.热阻公式。

R=ln(D2/D1)/(2πλ)。

其中，R为单位长度的管道单位时间内的热阻，D1为管道外径，D2
为管道外径与保温层外径之和，λ为保温材料的热传导系数。

3.保温层厚度公式。

δ=Q/(2πλΔT)。

其中，δ为保温层厚度，Q为单位长度的管道单位时间内的热量损失，λ为保温材料的热传导系数，ΔT为管道内外温差。

以上是热力管道保温厚度计算公式的基本表达式，可以根据实际情况
进行调整和改善。

常用保温材料工程计算公式1、保温经济厚度计算公式
2、已知允许保温层热损失，计算保温厚度2.1平壁保温厚度计算：
2.2、管道保温厚度计算：
3、已知保温层表面温度，计算保温厚度3.1平壁保温计算
3.2管道保温计算
4、允许温降下的保温厚度计算
5、保温层热损失计算
5.1 平壁保温热损失计算：
5.2 管道保温热损失计算：
6、保温层外表面温度计算
6.1 平壁保温层外表面温度计算方法：
6.2 管道保温层外表面温度计算方法：
7、已知保温厚度计算终端管线温度
除上述公式外，还可以用下面方法计算↓。

公式：1、拱顶油缸的岗顶绝热:V=2πr.(h+1.033δ).1.033S=2πr.(h+2.1δ)2、设备封头绝热：V=π.{(D+1.033δ)/2}²×1.033δ×1.6×NS=π.{(D+2.1δ)/2}²×1.6×N3、管道、设备筒体绝热V=L×π×(D+1.033δ) ×1.033δS= L×π×(D+2δ×1.05+0.0032+0.005) 0.0032:捆扎带丝 0.005:防潮层厚度4、截头圆锥：S侧＝πL(r+r1)V=πh(r²+r1²+r.r1)/35、椭圆体：a.b.c分别为椭圆体三个方向的半径V=4πabc/3 V2=4πa²bc/3 (绕b-b轴旋转)V2=4πab²/3 （绕a-a轴旋转时）6、弓形体：h:拱高 a:半弦长r:半径v=πh²(r-h/3)=πh(3a²+h²)/6S侧=2πrh (不包括底面积)7、球锥体：h:拱高 a:半弦长r:半径V=2πr²h/3 F全＝πr（2h+a）8、正四面体：棱边：6 顶点：4 棱长：aS=1.732a² v=0.1179a³常用面积公式：直棱柱：S侧＝ch (c:底面周长 h:棱柱高)正棱锥：S侧＝ch´/2 (c:底面周长h´：斜高)正棱台：S侧＝（c+c´）h´/2 (c. c´:上下底周长 h´：斜高)圆柱：S侧＝2πrL圆锥：S侧＝πrL (L:侧面母线长)圆台：S侧＝π（r+r´）L球面：S＝4πR²球冠：S=2πRh=π(r²+h²) (R:大圆球半径 r：球冠底半径 h:球冠高)缺圆形：S=aπ(R²-r²)/360扇形：S=πr²a/360 L=πra/180三棱柱体：V=F(a+b+c)/3V=F(a+b+c)/3 (F:断面积)棱台：V=h{F+F0+(F.F0)½}/3 (F.F0:上下底面积)斜切正圆柱：V=πr²(h1+h2)/2F侧＝πr(h1+h2)常用体积公式：柱体：V=sh三棱锥：V=sh/3棱锥、圆锥：V=sh/3棱台、圆台：V棱台=h{s+(ss´)½+s´/}/3V圆台＝πh{r²+rr´+r´²}/3球体：V=4πR³球缺：V=πh(3r²+h²)/6=πh²（3R-h）/2 所占(R:球半经 h:球缺高 r:缺底半径)。

绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

②双管伴热 (管径相同，夹角大于90°时)。

D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。

V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／B S＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。

保温计算公式
保温计算公式可以根据具体情况进行调整和选择，以下为常用的保温计算公式：
1.热传导：
热传导（Q）=（λ × A × ΔT）/ L，
其中，Q为热传导热量，λ为导热系数，A为传热面积，ΔT
为温度差，L为厚度。

2.热对流：
热对流（Q）= h × A × ΔT，
其中，Q为热对流热量，h为对流换热系数，A为传热面积，ΔT为温度差。

3.热辐射：
热辐射（Q）= ε × σ × A × (T1^4 - T2^4)，
其中，Q为热辐射热量，ε为辐射率，σ为斯特藩-玻尔兹曼
常数，A为辐射面积，T1和T2为两个物体的温度。

需要注意的是，上述公式在实际计算中可能需要考虑更多的因素，如多层保温材料、不同的传热方式等，具体计算还需根据具体情况进行。

设备保温体积计算公式举例在工业生产中，许多设备需要进行保温处理，以保证设备正常运行和产品质量。

在进行设备保温设计时，计算保温体积是非常重要的一步。

本文将介绍设备保温体积计算公式，并通过一个实际的例子进行说明。

设备保温体积计算公式一般可以用以下公式表示：V = (A t) / λ。

其中，V表示保温体积，A表示保温表面积，t表示保温时间，λ表示保温材料的导热系数。

接下来，我们通过一个具体的例子来说明设备保温体积的计算方法。

假设有一个直径为2m，高度为3m的储罐需要进行保温处理，要求在-20℃的环境温度下，保温48小时后，储罐内的温度下降不超过5℃。

现在我们来计算该储罐的保温体积。

首先，我们需要计算储罐的保温表面积。

储罐的表面积可以通过以下公式计算：A = π D (D + H)。

其中，A表示表面积，π表示圆周率，D表示直径，H表示高度。

代入具体数值，我们可以得到：A = π 2 (2 + 3) = 31.42 m²。

接下来，我们需要确定保温材料的导热系数。

假设我们选用的保温材料的导热系数为0.03 W/(m·K)。

然后，我们需要确定保温时间。

题目中已经给出了保温时间为48小时。

现在，我们可以使用设备保温体积计算公式来计算保温体积：V = (A t) / λ = (31.42 48) / 0.03 = 5027.2 m³。

所以，该储罐的保温体积为5027.2 m³。

通过以上计算，我们可以得出在给定条件下，该储罐的保温体积为5027.2 m³。

这个值可以作为保温设计的依据，帮助我们选择合适的保温材料和保温厚度，以确保储罐在规定的时间内保持合适的温度。

需要注意的是，在实际的工程设计中，还需要考虑到一些其他因素，如保温材料的可靠性、成本、施工难易程度等。

因此，在进行设备保温体积计算时，需要综合考虑各种因素，做出合理的设计选择。

总之，设备保温体积的计算是设备保温设计中的重要一步。

建筑外保温材料计算公式建筑外保温材料是指用于建筑外墙或屋顶保温的材料，其作用是减少建筑物热量的散失，提高建筑物的保温性能，降低能耗。

在选择建筑外保温材料时，需要考虑材料的保温性能、成本和施工难度等因素。

为了帮助工程师和设计师更好地选择建筑外保温材料，可以通过以下公式来计算建筑外保温材料的保温性能。

建筑外保温材料的导热系数计算公式如下：λ = (T1 T2) / (A ΔT)。

其中，λ为建筑外保温材料的导热系数（W/m·K），T1为室内温度（摄氏度），T2为室外温度（摄氏度），A为建筑外保温材料的厚度（米），ΔT为室内外温差（摄氏度）。

通过上述公式，可以计算出建筑外保温材料的导热系数，从而评估其保温性能。

导热系数越小，建筑外保温材料的保温性能越好。

在实际工程中，还需要考虑建筑外保温材料的热阻和传热系数。

建筑外保温材料的热阻计算公式如下：R = A / λ。

其中，R为建筑外保温材料的热阻（m²·K/W），A为建筑外保温材料的厚度（米），λ为建筑外保温材料的导热系数（W/m·K）。

通过上述公式，可以计算出建筑外保温材料的热阻，从而评估其保温性能。

热阻越大，建筑外保温材料的保温性能越好。

建筑外保温材料的传热系数计算公式如下：U = 1 / R。

其中，U为建筑外保温材料的传热系数（W/m²·K），R为建筑外保温材料的热阻（m²·K/W）。

通过上述公式，可以计算出建筑外保温材料的传热系数，从而评估其保温性能。

传热系数越小，建筑外保温材料的保温性能越好。

在实际工程中，需要综合考虑建筑外保温材料的导热系数、热阻和传热系数，以及材料的成本和施工难度等因素，选择合适的建筑外保温材料。

同时，还需要根据建筑物的具体情况，合理设计保温层的厚度和材料的类型，以达到最佳的保温效果。

除了以上计算公式外，还需要考虑建筑外保温材料的耐久性、防火性能、环保性能等方面的因素。
