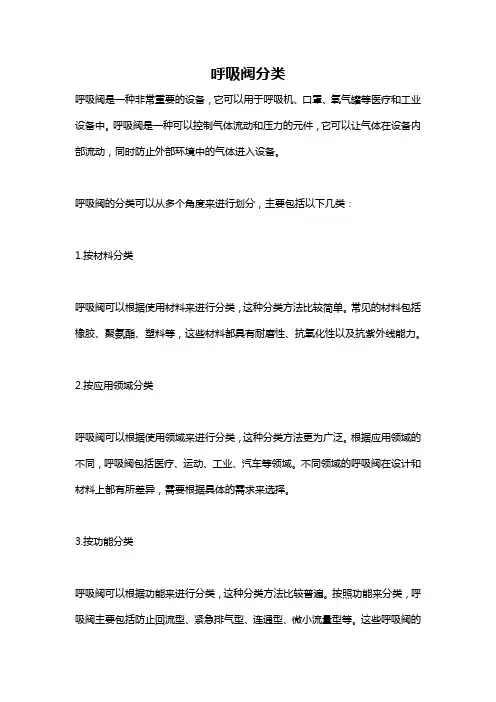

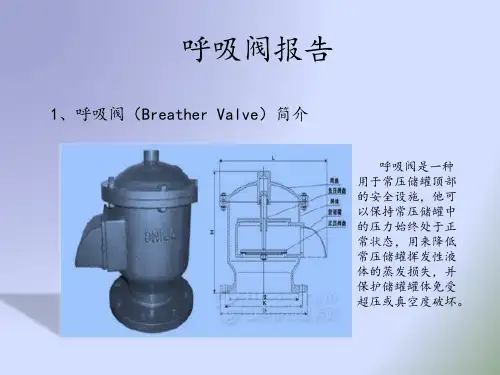

呼吸阀分类
呼吸阀是一种非常重要的设备,它可以用于呼吸机、口罩、氧气罐等医疗和工业设备中。
呼吸阀是一种可以控制气体流动和压力的元件,它可以让气体在设备内部流动,同时防止外部环境中的气体进入设备。
呼吸阀的分类可以从多个角度来进行划分,主要包括以下几类:
1.按材料分类
呼吸阀可以根据使用材料来进行分类,这种分类方法比较简单。
常见的材料包括橡胶、聚氨酯、塑料等,这些材料都具有耐磨性、抗氧化性以及抗紫外线能力。
2.按应用领域分类
呼吸阀可以根据使用领域来进行分类,这种分类方法更为广泛。
根据应用领域的不同,呼吸阀包括医疗、运动、工业、汽车等领域。
不同领域的呼吸阀在设计和材料上都有所差异,需要根据具体的需求来选择。
3.按功能分类
呼吸阀可以根据功能来进行分类,这种分类方法比较普遍。
按照功能来分类,呼吸阀主要包括防止回流型、紧急排气型、连通型、微小流量型等。
这些呼吸阀的
功能有所不同,可以根据不同的场合进行选择。
4.按结构分类
呼吸阀可以根据结构组成来进行分类,这种分类方法将呼吸阀分为了阀体和阀芯两个部分。
阀体是指呼吸阀的外部结构,阀芯是指呼吸阀内部控制气体流动的部分。
按照结构分类,呼吸阀主要包括球型阀、膜片阀、逆止阀、调压阀、节流阀等。
总之,呼吸阀的分类方法有多种,每种分类方法都有其独特的特点和适用领域。
根据实际需求来选择适合的呼吸阀,可以有效提高设备的性能和使用寿命。

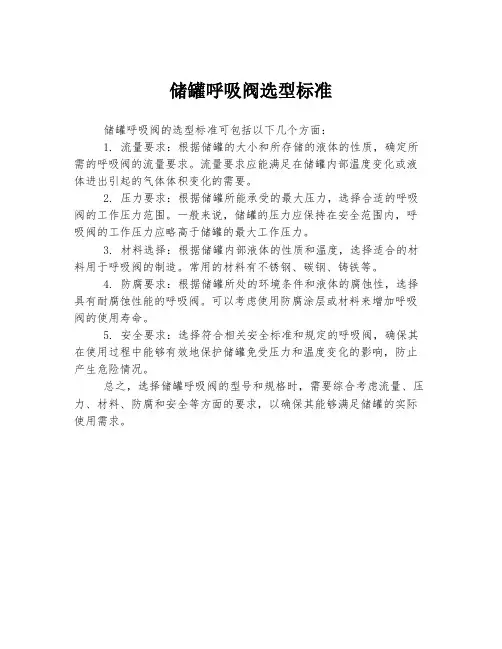

储罐呼吸阀选型标准
储罐呼吸阀的选型标准可包括以下几个方面:
1. 流量要求:根据储罐的大小和所存储的液体的性质,确定所需的呼吸阀的流量要求。
流量要求应能满足在储罐内部温度变化或液体进出引起的气体体积变化的需要。
2. 压力要求:根据储罐所能承受的最大压力,选择合适的呼吸阀的工作压力范围。
一般来说,储罐的压力应保持在安全范围内,呼吸阀的工作压力应略高于储罐的最大工作压力。
3. 材料选择:根据储罐内部液体的性质和温度,选择适合的材料用于呼吸阀的制造。
常用的材料有不锈钢、碳钢、铸铁等。
4. 防腐要求:根据储罐所处的环境条件和液体的腐蚀性,选择具有耐腐蚀性能的呼吸阀。
可以考虑使用防腐涂层或材料来增加呼吸阀的使用寿命。
5. 安全要求:选择符合相关安全标准和规定的呼吸阀,确保其在使用过程中能够有效地保护储罐免受压力和温度变化的影响,防止产生危险情况。
总之,选择储罐呼吸阀的型号和规格时,需要综合考虑流量、压力、材料、防腐和安全等方面的要求,以确保其能够满足储罐的实际使用需求。

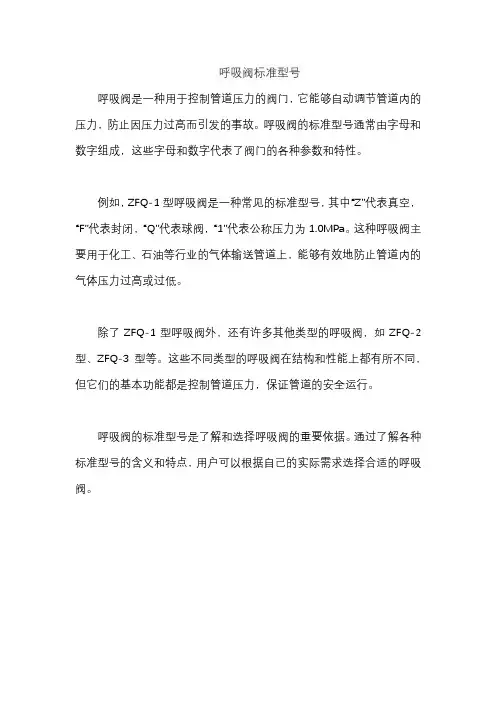

呼吸阀标准型号
呼吸阀是一种用于控制管道压力的阀门,它能够自动调节管道内的压力,防止因压力过高而引发的事故。
呼吸阀的标准型号通常由字母和数字组成,这些字母和数字代表了阀门的各种参数和特性。
例如,ZFQ-1型呼吸阀是一种常见的标准型号,其中“Z”代表真空,“F”代表封闭,“Q”代表球阀,“1”代表公称压力为1.0MPa。
这种呼吸阀主要用于化工、石油等行业的气体输送管道上,能够有效地防止管道内的气体压力过高或过低。
除了ZFQ-1型呼吸阀外,还有许多其他类型的呼吸阀,如ZFQ-2型、ZFQ-3型等。
这些不同类型的呼吸阀在结构和性能上都有所不同,但它们的基本功能都是控制管道压力,保证管道的安全运行。
呼吸阀的标准型号是了解和选择呼吸阀的重要依据。
通过了解各种标准型号的含义和特点,用户可以根据自己的实际需求选择合适的呼吸阀。

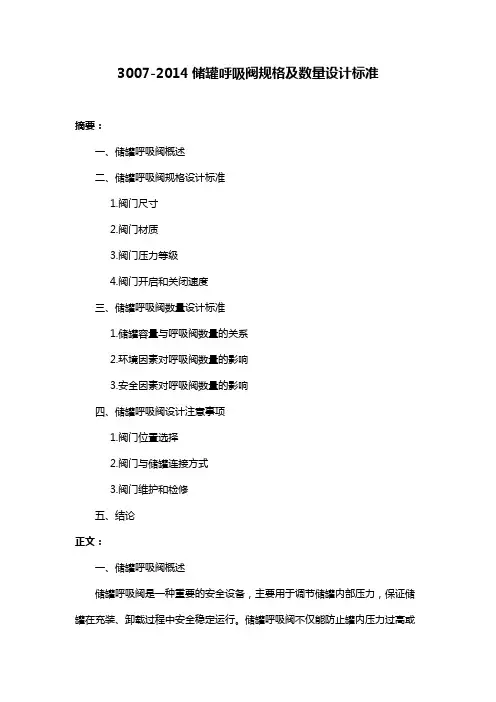

3007-2014储罐呼吸阀规格及数量设计标准摘要:一、储罐呼吸阀概述二、储罐呼吸阀规格设计标准1.阀门尺寸2.阀门材质3.阀门压力等级4.阀门开启和关闭速度三、储罐呼吸阀数量设计标准1.储罐容量与呼吸阀数量的关系2.环境因素对呼吸阀数量的影响3.安全因素对呼吸阀数量的影响四、储罐呼吸阀设计注意事项1.阀门位置选择2.阀门与储罐连接方式3.阀门维护和检修五、结论正文:一、储罐呼吸阀概述储罐呼吸阀是一种重要的安全设备,主要用于调节储罐内部压力,保证储罐在充装、卸载过程中安全稳定运行。
储罐呼吸阀不仅能防止罐内压力过高或过低,还能避免罐体变形、泄漏等安全隐患。
二、储罐呼吸阀规格设计标准1.阀门尺寸储罐呼吸阀的尺寸应根据储罐的容量、直径等因素合理选型。
一般情况下,阀门直径应略大于储罐直径的1/4,以确保阀门具有良好的流通性能。
2.阀门材质储罐呼吸阀的材质应具有较高的耐腐蚀性、耐磨性和强度。
根据储罐内物料的性质,可选用碳钢、不锈钢、铸铁等材质。
3.阀门压力等级储罐呼吸阀的压力等级应与储罐的设计压力相匹配。
一般情况下,阀门压力等级分为0.6MPa、1.0MPa、1.6MPa等几个等级。
4.阀门开启和关闭速度储罐呼吸阀的开启和关闭速度应适中,既能保证在压力波动时迅速开启和关闭,又能避免产生过大的冲击力。
一般情况下,阀门开启和关闭速度在1-2秒内为宜。
三、储罐呼吸阀数量设计标准1.储罐容量与呼吸阀数量的关系储罐呼吸阀的数量应根据储罐的容量、设计压力等因素确定。
一般情况下,储罐容量越大,呼吸阀数量越多。
2.环境因素对呼吸阀数量的影响在恶劣环境下,如高温、高湿、有毒有害气体等,应适当增加储罐呼吸阀的数量,以确保储罐安全运行。
3.安全因素对呼吸阀数量的影响根据储罐所储存物料的特性,如易燃、易爆、有毒等,应增加储罐呼吸阀的数量,以降低安全风险。
四、储罐呼吸阀设计注意事项1.阀门位置选择储罐呼吸阀的位置应便于操作和检修,并避免对储罐内部物料产生不良影响。

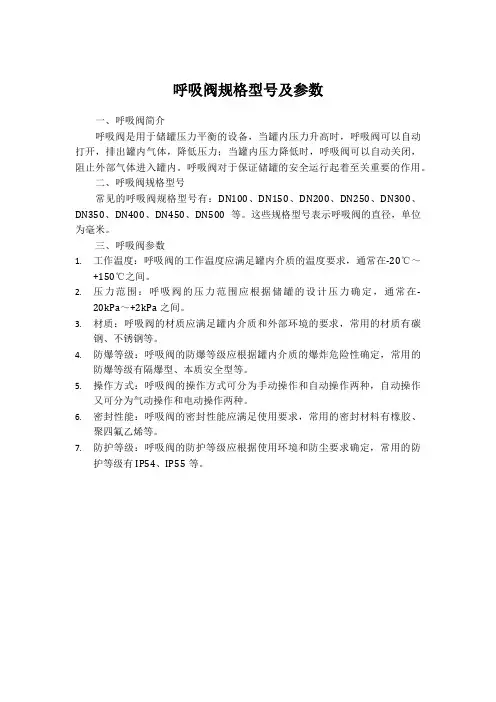

呼吸阀规格型号及参数
一、呼吸阀简介
呼吸阀是用于储罐压力平衡的设备,当罐内压力升高时,呼吸阀可以自动打开,排出罐内气体,降低压力;当罐内压力降低时,呼吸阀可以自动关闭,阻止外部气体进入罐内。
呼吸阀对于保证储罐的安全运行起着至关重要的作用。
二、呼吸阀规格型号
常见的呼吸阀规格型号有:DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500等。
这些规格型号表示呼吸阀的直径,单位为毫米。
三、呼吸阀参数
1.工作温度:呼吸阀的工作温度应满足罐内介质的温度要求,通常在-20℃~
+150℃之间。
2.压力范围:呼吸阀的压力范围应根据储罐的设计压力确定,通常在-
20kPa~+2kPa之间。
3.材质:呼吸阀的材质应满足罐内介质和外部环境的要求,常用的材质有碳
钢、不锈钢等。
4.防爆等级:呼吸阀的防爆等级应根据罐内介质的爆炸危险性确定,常用的
防爆等级有隔爆型、本质安全型等。
5.操作方式:呼吸阀的操作方式可分为手动操作和自动操作两种,自动操作
又可分为气动操作和电动操作两种。
6.密封性能:呼吸阀的密封性能应满足使用要求,常用的密封材料有橡胶、
聚四氟乙烯等。
7.防护等级:呼吸阀的防护等级应根据使用环境和防尘要求确定,常用的防
护等级有IP54、IP55等。

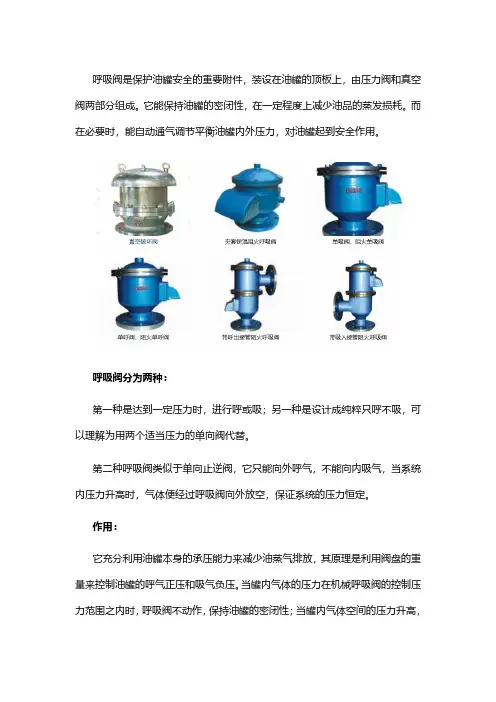

呼吸阀是保护油罐安全的重要附件,装设在油罐的顶板上,由压力阀和真空阀两部分组成。
它能保持油罐的密闭性,在一定程度上减少油品的蒸发损耗。
而在必要时,能自动通气调节平衡油罐内外压力,对油罐起到安全作用。
呼吸阀分为两种:
第一种是达到一定压力时,进行呼或吸;另一种是设计成纯粹只呼不吸,可以理解为用两个适当压力的单向阀代替。
第二种呼吸阀类似于单向止逆阀,它只能向外呼气,不能向内吸气,当系统内压力升高时,气体便经过呼吸阀向外放空,保证系统的压力恒定。
作用:
它充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。
当罐内气体的压力在机械呼吸阀的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,
达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力不再继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不再继续下降。
以上就是理航达机械设备为大家介绍的关于呼吸阀用在什么地方、有哪些种类的相关内容,希望对大家有所帮助!大家可以根据自己的需求进行购买哦。

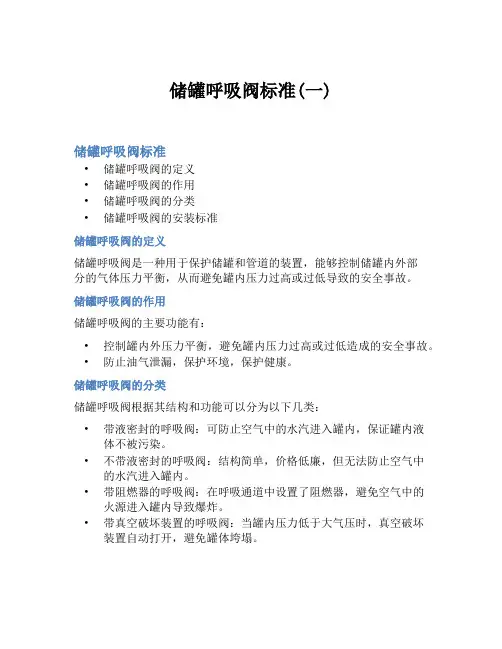

储罐呼吸阀标准(一)储罐呼吸阀标准•储罐呼吸阀的定义•储罐呼吸阀的作用•储罐呼吸阀的分类•储罐呼吸阀的安装标准储罐呼吸阀的定义储罐呼吸阀是一种用于保护储罐和管道的装置,能够控制储罐内外部分的气体压力平衡,从而避免罐内压力过高或过低导致的安全事故。
储罐呼吸阀的作用储罐呼吸阀的主要功能有:•控制罐内外压力平衡,避免罐内压力过高或过低造成的安全事故。
•防止油气泄漏,保护环境,保护健康。
储罐呼吸阀的分类储罐呼吸阀根据其结构和功能可以分为以下几类:•带液密封的呼吸阀:可防止空气中的水汽进入罐内,保证罐内液体不被污染。
•不带液密封的呼吸阀:结构简单,价格低廉,但无法防止空气中的水汽进入罐内。
•带阻燃器的呼吸阀:在呼吸通道中设置了阻燃器,避免空气中的火源进入罐内导致爆炸。
•带真空破坏装置的呼吸阀:当罐内压力低于大气压时,真空破坏装置自动打开,避免罐体垮塌。
储罐呼吸阀的安装标准为了保证储罐呼吸阀的安全性,其安装应符合以下标准:•储罐呼吸阀应安装在罐体某一高度的位置,并与罐体呈45度角或更小的倾斜角度。
•储罐呼吸阀应符合相关的国家标准,其安装应由专业人员进行。
•储罐呼吸阀安装完毕后,应进行通气试验和防漏测试,确保其正常工作。
•储罐呼吸阀应根据不同的液体类型进行选择,确保其工作性能能够满足液体的特性要求。
•储罐呼吸阀在使用过程中应定期检查和维护,确认其正常工作状态。
•储罐呼吸阀应与其他罐体附件、安全阀、液位仪等配合使用,确保罐体的安全和可靠性。
总之,储罐呼吸阀在储存液体时起着非常重要的作用,其安装和使用需要符合相关标准,特别是在选择和使用时应格外注意,避免因此造成安全事故发生。
呼吸阀呼吸阀又名:贮罐呼吸;储罐呼吸;小呼吸排放罐呼吸排放是由于温度和大气压力的变化引起蒸气的膨胀和收缩而产生的蒸气排出,它出现在罐内液面无任何变化的情况,是非人为干扰的自然排放方式。
贮罐安有呼吸阀,专门用于罐呼吸。
呼吸阀分为两种:第一种是达到一定压力时,进行呼或吸;另一种是设计成纯粹只呼不吸,可以理解为用两个适当压力的单向阀代替。
第二种呼吸阀类似于单向止逆阀,它只能向外呼气,不能向内吸气,当系统内压力升高时,气体便经过呼吸阀向外放空,保证系统的压力恒定。
对于存放有毒物质的贮罐,是没有的呼吸阀的,或者加活性碳过滤器等处理装置的。
呼吸阀一般用在常压或低压贮罐上,即只有常压和低压贮罐才有罐呼吸排放(在低压罐上常有蒸汽回收系统),高压贮罐没有排放量,无呼吸损失和工作损失。
固定顶罐的主要排放量分为呼吸损失(小呼吸排放)和工作损失(大呼吸排放)。
呼吸排放计算固定顶罐的呼吸排放可用下式估算其污染物的排放量:LB=0.191×M(P/(100910-P))^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC式中:LB-固定顶罐的呼吸排放量(Kg/a);M-储罐内蒸气的分子量;P-在大量液体状态下,真实的蒸气压力(Pa);D-罐的直径(m);H-平均蒸气空间高度(m);△T-一天之内的平均温度差(℃);FP-涂层因子(无量纲),根据油漆状况取值在1~1.5之间;C-用于小直径罐的调节因子(无量纲);直径在0~9m之间的罐体,C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1;KC-产品因子(石油原油KC取0.65,其他的有机液体取1.0)工作排放计算工作排放是由于人为的装料与卸料而产生的损失。
因装料的结果,罐内压力超过释放压力时,蒸气从罐内压出;而卸料损失发生于液面排出,空气被抽入罐体内,因空气变成有机蒸气饱和的气体而膨胀,因而超过蒸气空间容纳的能力。
成品油储罐大小呼吸的计算及呼吸阀的选择(中国石油工程建设有限公司华北分公司,河北任丘062552)通过对成品油库油品储存过程中油品的蒸发损耗进行分析,确定大呼吸和小呼吸为造成储罐油品损耗的主要因素,并分别对其影响因素和储罐呼吸量进行了研究。
阐述了呼吸阀在储罐中的作用及工作原理,通过对油罐呼吸量的计算和呼吸阀通气量的确定,进而确定所选用的呼吸阀类型及数量。
标签:成品油;储罐;大小呼吸;呼吸阀作为成品油库的主要存储设备,油品储罐的安全性至关重要。
呼吸阀是储罐不可或缺的安全附件,其功能是用以降低储罐内挥发性油品的蒸发损耗。
设置呼吸阀不仅可以减少罐内气体的排放,从而降低对大气的污染,而且可使储罐避免因超压而造成破坏或因超真空而导致失稳,对安全和环保均起到一定的促进作用。
1 储罐大、小呼吸损失及影响因素分析1.1 “大呼吸”损耗储罐的大呼吸是指储罐收、发油时候的呼吸。
储罐收油时,由于油面逐渐升高,气相空间逐渐减小,罐内气相压力增大,当压力超过储罐安全控制压力时使呼吸阀打开,一定浓度的油蒸汽从呼吸阀排出,直到储罐停止收油,所呼吸出的油蒸汽造成了油品的蒸发损耗。
当储罐向外发油时,因油面不断降低,罐内气相压力减小,当压力小于呼吸阀控制的真空度时,储罐开始吸入新鲜空气。
由于油面上方油气没有饱和,促使油品蒸发速度加快,使油气重新达到饱和,罐内气相压力再次上升,可能有部分油气因压力过大,从呼吸阀逸出,大部分饱和蒸汽在下一次收油时被呼出,造成成品油损耗。
1.2 “小呼吸”损耗由于环境温度的变化,必然引起储罐气相空间内压发生变化,为此需要用呼吸阀来控制一定压力,以减少油罐的呼吸损耗。
油品在没有收、发作业静止储存的情况下,随着环境气温、压力的周期变化,罐内气相温度、油品的蒸发速度、蒸汽浓度和蒸汽压力也随着变化,这种排出或通过呼吸阀油品蒸汽和吸入空气的过程所造成的储液损耗称作储罐的小呼吸损耗,在生产上也叫做储罐静止储存损耗。
3007-2014储罐呼吸阀规格及数量设计标准
储罐呼吸阀的规格和数量设计标准通常会根据具体的项目要求、储罐的尺寸、设计压力等因素来确定。
以下是一些常见的设计标准和规范,可能有所变化,具体应根据项目要求进行确认:
1. 设计标准:ASME标准、API标准、国家标准等。
2. 规格:根据储罐的尺寸、设计压力、流量要求等来确定呼吸阀的规格。
常见的规格有2英寸、3英寸、4英寸等。
3. 数量:通常根据储罐的容积和通风要求来确定呼吸阀的数量。
一般来说,每个储罐应有至少一个呼吸阀。
4. 开启压力:根据储罐的设计压力和通风要求来确定呼吸阀的开启压力。
常见的开启压力有0.2 psi、0.4 psi、1 psi等。
5. 材料:根据储罐的介质和工作条件来选择适当的材料,常见的材料有碳钢、不锈钢、铜、铝等。
6. 阀门类型:常见的储罐呼吸阀类型有压力/真空阀、平衡阀等。
根据具体要求选择合适的阀门类型。
需要注意的是,以上只是一些常见的设计标准和规范,实际项目中可能还会有其他特殊要求,因此应根据具体项目的需求来确定储罐呼吸阀的规格和数量设计标准。
最好咨询相关专业人员或遵循适用的标准和规范进行设计。
油罐呼吸阀的工作原理油罐呼吸阀是一种用于油罐系统中的重要安全装置。
它的主要作用是调节罐内外的压力差,防止罐内产生负压或过压而引发安全事故。
下面将详细介绍油罐呼吸阀的工作原理。
油罐呼吸阀通常由阀体、阀盖、阀芯、弹簧等部件组成。
它的工作原理可以简单概括为:当罐内压力超过一定范围时,阀芯会被压力推动打开,从而使罐内外的气体进行平衡;当罐内压力恢复正常时,弹簧的作用会使阀芯关闭,阻止气体再次流入或流出。
具体来说,当油罐内压力超过一定范围(一般为0.2-0.3kPa)时,阀芯受到压力的作用向上移动,打开了阀门。
此时,罐内的气体就可以通过阀门排出,以保持罐内外气体的平衡。
当罐内压力降低到一定程度时,弹簧的作用力会使阀芯回弹,关闭阀门。
这样,阀门就起到了调节罐内外压力差的作用,防止罐内气体过压或负压。
油罐呼吸阀的工作原理主要依靠压力的作用力和弹簧的力量来实现。
当罐内外压力差达到一定程度时,阀门会自动打开或关闭,以保持罐内外气体的平衡。
这样,不仅可以防止油罐内部过压或负压,还可以减少罐内油液的挥发和损耗。
油罐呼吸阀的工作原理使其具有以下特点和优势:1.安全可靠:油罐呼吸阀可以根据罐内外压力的变化自动调节阀门的开合,确保罐内外气体的平衡,从而避免了罐内产生过压或负压的危险。
2.节约能源:油罐呼吸阀的工作原理是通过压力差来实现的,不需要外部能源的输入,因此具有节约能源的优势。
3.防止油液挥发:油罐呼吸阀的工作原理可以有效阻止油液的挥发和损失,从而减少了油品的浪费和环境污染。
4.易于维护:油罐呼吸阀的结构相对简单,部件相对较少,因此维护起来比较方便。
油罐呼吸阀的工作原理是通过压力差和弹簧的力量来实现的。
它的主要作用是调节罐内外的压力差,防止罐内产生过压或负压。
油罐呼吸阀具有安全可靠、节约能源、防止油液挥发和易于维护等优势,广泛应用于油罐系统中,起到了重要的安全保护作用。
呼吸阀是保护油罐安全的重要附件,装设在油罐的顶板上,由压力阀和真空阀两部分组成。
呼吸阀分为紧定式呼吸阀、填料式呼吸阀、自封式呼吸阀、油封式呼吸阀。
一、紧定式呼吸阀
紧定式呼吸阀通常用于低压直通管道,密封性能完全取决于塞子和塞体之间的吻合度好坏,其密封面的压紧是依靠拧紧下部的螺母来实现的。
一般用于PN ≤0.6Mpa。
二、填料式呼吸阀
填料式呼吸阀是通过压紧填料来实现塞子和塞体密封的。
由于有填料,因此密封性能较好。
通常这种呼吸阀有填料压盖,塞子不用伸出阀体,因而减少了一个工作介质的泄漏途径。
这种呼吸阀大量用于PN≤1Mpa的压力。
三、自封式呼吸阀
自封式呼吸阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。
塞子的小头向上伸出体外,介质通过进口处的小孔进入塞子大头,将塞子向上压紧,此种结构一般用于空气介质。
四、油封式呼吸阀
现在呼吸阀的应用范围不断扩大,出现了带有强制润滑的油封式呼吸阀。
由于强制润滑使塞子和塞体的密封面间形成一层油膜。
这样密封性能更好,开闭省力,防止密封面受到损伤。
以上就是理航达机械设备为大家介绍的关于呼吸阀有哪几种的相关内容,希望对大家有所帮助!理航达机械设备温馨提示大家:在选择呼吸阀的时候,要根据自己的需要,选择适合的产品,才能将呼吸阀的作用发挥到最大。
