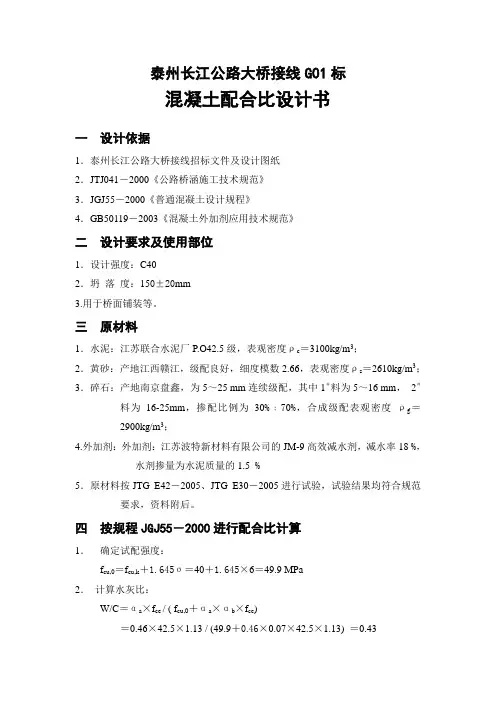

泰州长江公路大桥接线G01标混凝土配合比设计书一设计依据1.泰州长江公路大桥接线招标文件及设计图纸2.JTJ041-2000《公路桥涵施工技术规范》3.JGJ55-2000《普通混凝土设计规程》4.GB50119-2003《混凝土外加剂应用技术规范》二设计要求及使用部位1.设计强度:C402.坍落度:150±20mm3.用于桥面铺装等。
三原材料1.水泥:江苏联合水泥厂P.O42.5级,表观密度ρc=3100kg/m3;2.黄砂:产地江西赣江,级配良好,细度模数2.66,表观密度ρs=2610kg/m3;3.碎石:产地南京盘鑫,为5~25 mm连续级配,其中1#料为5~16 mm,2#料为16-25mm,掺配比例为30%﹕70%,合成级配表观密度ρg=2900kg/m3;4.外加剂:外加剂:江苏波特新材料有限公司的JM-9高效减水剂,减水率18%,水剂掺量为水泥质量的1.5 %5.原材料按JTG E42-2005、JTG E30-2005进行试验,试验结果均符合规范要求,资料附后。
四按规程JGJ55-2000进行配合比计算1.确定试配强度:f cu,0=f cu,k+1.645σ=40+1.645×6=49.9 MPa2.计算水灰比:W/C=αa×f ce / ( f cu,0+αa×αb×f ce)=0.46×42.5×1.13 / (49.9+0.46×0.07×42.5×1.13) =0.43按JGJ55-2000表4.0.4校核耐久性要求,确定W/C =0.36 3. 根据坍落度设计要求,确定单位用水量m w0=195kg/m 3外加剂掺量为水泥的1.3%,测得外加剂减水率18%, m wa =m wo ×(1-β)=195×(1-0.18)=160 kg/m 3 4. 计算水泥用m c0=m w0/( W/C) =160/0.36=444 kg/m 3,取440 kg/m 3 减水剂用量为:m j = m c0×0.015=6.6 kg/m 3 5. 根据水灰比和碎石最大粒径,砂率采用βs =40% 6. 体积法计算每立方混凝土粗集料、细集料用量m c0/ρc +m g0/ρg +m s0/ρs +m w0/ρw +0.01α=1 βs =m s0/( m s0+m g0) ×100%经计算求得: m g0=1146kg/m 3 m s0=764kg/m 3 配合比为:7.调整工作性,确定基准配合比① 按计算初步配合比试拌25L 混凝土拌和物,各种材料用量为:(单位:kg)②在室温(20±5)℃条件下,测定坍落度为160 mm ,粘聚性和保水性良好,满足施工和易性要求。
路面砼配合比计算书惠东县环城北路路面砼设计弯拉强度为5MPa,根据规范要求及施工条件,设计坍落度(考虑坍落度损失)为70-90mm。

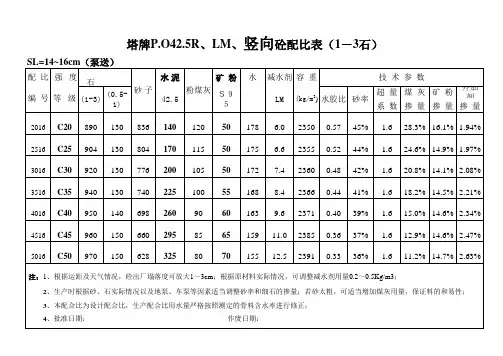

水泥采用广东塔牌集团股份有限公司生产的强度等级为42.5R的《塔》牌普通硅酸盐水泥,其表观密度按3.1g/cm3计
粗集料采用稔山石料厂生产的 4.75-9.5mm、9.5-26.5mm两种规格碎石,按4.75-9.5mm20%、9.5-26.5mm80%的比例掺配。
经筛分试验符合4.75-26.5mm的连续级配,其表观密度为2.665g/cm3。
细集料采用惠州西枝江河砂,属于Ⅱ区中砂,细度模数为 2.62,其表观密度为2.627g/cm3。
混凝土水采用工地饮用水。
减水剂采用广州市建标外加剂科技有限公司生产的FDN-200W型缓疑高效减水剂(水剂),掺量为水泥重量的2.5%。
1. 确定28d试配弯拉强度fc
设计要求弯拉强度标准值fc =5Mpa
弯拉强度试验样本标准差根据经验取S = 0.50
保证率系数按表查取t=0.79
弯拉强度变异系数按表取Cv=0.075
则:fc =fr/(1- 1.04Cv) + ts = 5/(1-1.04×0.075) +0.79×0.50 = 5.80 Mpa.
2. 确定水灰比W/C
a.计算水灰比
抗折强度按42.5R等级规定取fc = 7.5 Mpa
W/C=1.5684/( fc + 1.0097-0.3595 fs)
=1.5684/(5.80 + 1.0097 – 0.3595×7.5)
=0.38
b.确定水灰比W/C
为保证混凝土必要的强度和耐久性,同时满足施工时混凝土拌和物的和易性,掺入减水剂后确定水灰比W/C=0.38
3. 确定砂率值Sp
根据砂的细度模数和粗集料的种类,查表取Sp=36
3.确定单位用水量m
wo
根据粗集料的最大粒径及施工要求混凝土拌和物的稠度,计算确定用水Wo
Wo = 104.97 + 0.309S
L
+ 11.27C/W + 0.61Sp
= 104.97 + 0.309×90 + 11.27×2.857 + 0.61×36%
=165
掺入水泥用量的2.5%减水剂后,经试拌减水率达12%,则用水量Wow =165×(1-12)=145kg。
为保证混凝土的和易性要求,确定用水量Wow=148g.
4.确定单位水泥用量C
o
根据确定的单位用水量Wo和确定的水灰比W/C值,计算水泥用量C
o
=148/0.38=389kg . 符
合JTGF30-2003《公路水泥混凝土路面施工技术规范>要求,确定水泥用量为m
co
=390kg .
6.计算碎石、砂材料用量
采用体积法
已知:ρc=3100kg/m3; ρg=2665 kg/m3; ρs=2627kg/m3;
ρw=1000 kg/m3;
非引气混凝土α=1
则:m
co /ρc+ m
go
/ρg+ m
so
/ρs+ m
wo
/ρw+0.01α=1
βs= m so/( m go+ m so) ×100%
390/3100+ m
go /2665+ m
so
/2627+148/1000+0.01×1=1
36%= m
so /( m
go
+m
so
) ×100%
联立求解:m
go ,m
so
得 m
so
=683 m
go
=1215
因此每m3混凝土材料用量的初步配合比为
水泥:砂:碎石:水:减水剂=390:683:1215:148:9.750=1:1.751:3.115:0.38:0.025 二、确定基准配合比
按计算初步配合比进行试拌,混凝土拌和物的坍落度、粘聚性及保水性均符合施工规范要求,
确定基准配合比为1:1.751:3.115:0.38:0.025
1.根据规范要求,以初选基准水灰比为中心,保持用水量不变,按0.03增减幅度确定另外两
个水灰比,砂率增减1%,确定其它两个水灰比W/C=0.35; W/C=0.41。
根据《公路水泥混凝
土路面施工技术规范》中4.1.2.3规定路面混凝土的最大单位水泥用量不宜大于400kg/m3, 即
W/C=0.35水灰比的配合比保持基准用水量不变,水泥用量确定为400kg/m3。
2. 水泥及砂、碎石材料用量(算式从略),配合比为
水泥:砂:碎石:水:减水剂=400:662:1229:148:10.000=1:1.655:3.073:0.35:0.025 水泥:砂:碎石:水:减水剂=361:712:1212:148:9.000 =1:1.972:3.357:0.41:0.025 三、检验混凝土抗弯拉强度
1.试件按100L料计算(试件记录附后)每个配合比制作2组试件,标准养护 7d 28d 试压
2.根据试压的抗弯拉强度值确定试验室配合比
a、根据配合比确定的材料用量,按下式计算混凝土的表观密度计算值
ρcc=mc+ms+mg+mw
b、按下式计算配合比校正系数δ
δ=ρc.t/ρcc ρc.t-混凝土表观密度测定值
四、确定施工配合比
根据实测的28d抗弯拉强度值,依据〈公路工程质量检验评定标准〉规定,确定施工配合比。
