景观施工图设计总说明

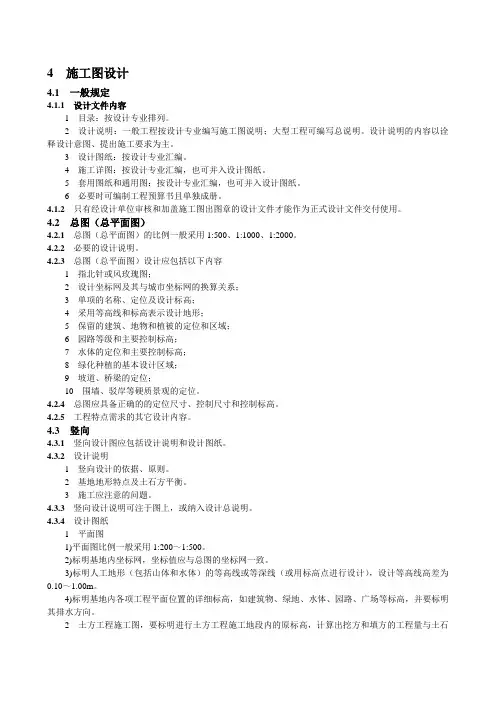

4施工图设计4.1一般规定4.1.1设计文件内容1目录：按设计专业排列。

2设计说明：一般工程按设计专业编写施工图说明；大型工程可编写总说明。

设计说明的内容以诠释设计意图、提出施工要求为主。

3设计图纸：按设计专业汇编。

4施工详图：按设计专业汇编，也可并入设计图纸。

5套用图纸和通用图：按设计专业汇编，也可并入设计图纸。

6必要时可编制工程预算书且单独成册。

4.1.2只有经设计单位审核和加盖施工图出图章的设计文件才能作为正式设计文件交付使用。

4.2总图（总平面图）4.2.1总图（总平面图）的比例一般采用1:500、1:1000、1:2000。

4.2.2必要的设计说明。

4.2.3 总图（总平面图）设计应包括以下内容1指北针或风玫瑰图；2设计坐标网及其与城市坐标网的换算关系；3单项的名称、定位及设计标高；4采用等高线和标高表示设计地形；5保留的建筑、地物和植被的定位和区域；6园路等级和主要控制标高；7水体的定位和主要控制标高；8绿化种植的基本设计区域；9坡道、桥梁的定位；10围墙、驳岸等硬质景观的定位。

4.2.4总图应具备正确的的定位尺寸、控制尺寸和控制标高。

4.2.5工程特点需求的其它设计内容。

4.3竖向4.3.1竖向设计图应包括设计说明和设计图纸。

4.3.2设计说明1竖向设计的依据、原则。

2基地地形特点及土石方平衡。

3施工应注意的问题。

4.3.3竖向设计说明可注于图上，或纳入设计总说明。

4.3.4设计图纸1平面图1)平面图比例一般采用1:200～1:500。

2)标明基地内坐标网，坐标值应与总图的坐标网一致。

3)标明人工地形（包括山体和水体）的等高线或等深线（或用标高点进行设计），设计等高线高差为0.10～1.00m。

4)标明基地内各项工程平面位置的详细标高，如建筑物、绿地、水体、园路、广场等标高，并要标明其排水方向。

2土方工程施工图，要标明进行土方工程施工地段内的原标高，计算出挖方和填方的工程量与土石方平衡表。

最全景观设计施工图审图要点以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结,和国家相关设计规范进行提炼,从硬景设计、种植设计、水电设计等方面分条细说. [硬景设计]一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计,注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场.消防车最小转弯半径：高层12m,多层9m.消防车道最小宽度：登高面处6m,其它处4m,可做成隐性消防通道.消防车道的坡度：登高面≯1％,其它处≯7％.消防车道距建筑物距离宜≮5m.2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理,通达性好,对居住不造成干扰.当商住楼住户大堂与流量大的商业服务空间临近时,商业用房的货运出入口宜设在地下室或与大堂入口异向布置,避免人、货流交叉,减少交通安全隐患.3.无障碍设计应考虑无障碍设计,各内容应满足规范或业主认可.4.安全性考虑水景、泳池边界有否护栏或绿化处理,平台临界边的护栏是否满足规范及安全要求<高度要在1050㎜以上>.汀步\小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上.5.居住区道路宽度6.道路及绿地最大坡度二、总图设计图纸1.图纸目录图纸名称与图号要准确.2.设计总说明要包含<不限于>以下内容：工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项.3.总平面图重点要求所采用的底图为最终确定的建筑规划总平图,并且各种建筑出地面部分已全部画出,位置尺寸准确.图纸要涵盖全部的设计范围,无缺失漏画.图纸中要包含所设计的全部硬质景观,且尺寸与大样图一致,位置准确.正确的指北针与比例尺.道路等要满足规范等的要求.4.索引平面图底图是最终正确的景观平面图.所有的硬质景观均有大样详图索引,没有漏标.硬质景观索引无重复,索引图号与后面对应的索引详图号一致.5.总平面放线网络图<坐标定位图>、总平面放线尺寸图底图是最终正确的景观平面图.各硬质景观与道路广场要给出准确的坐标定位,或图纸给出易找的网络定位原点.各硬质景观与道路广场要给出正确的尺寸标注,圆形、弧形要标明半径<或直径>并且还要给出圆心的坐标点,并且弧形还要标注出弧度.6.铺装总平面底图是最终正确的景观平面图.各道路广场是否均注明了铺装面层所用材料的材质<含尺寸、厚度、色彩>.不能完全注明材料的区域要给出大样索引图号,在大样图中标明所用材料的材质. 各种铺装可采用不同的填充图案加以区分,不同铺装分界处要画出明确的分界线.要给出物料统计表,列出各种铺装的面积及具体材质.7.竖向总平面图底图是最终正确的景观平面图.所标注的标高要统一,绝对禁止相对标高与绝对标高同时出现的情况.场地标高与排水坡度不能有矛盾.不能有标注错误.所有场地不能有漏标.各坡度是否满足无障碍设计规范的要求.水景深度、防护墙体是否满足设计规范要求.8.户外家具平面布置图底图是最终正确的景观平面图.室外标志系统是否满足物业要求.室外休息坐椅、凳布置是否合理.室外垃圾桶等布置是否满足需要,位置安排是否合理,其选址应注意减少混乱且方便易达.三、节点详图1.广场道路铺装道路要一次设计到位,避免纠纷.广场铺装以硬质材料为主,形式及色彩搭配应具有一定的图案感,不宜采用无防滑措施的光面石材、地砖、玻璃等.广场出入口应符合无障碍设计要求.广场等处要给出做法或图案大样,如图案中有异型的面层材料,要给出异型的面层材料的大样图<要标明详细尺寸>.除小园路外,道路应设置路牙,避免草地高于路面,造成雨水泥水流到道路上,路牙高度一般100-150mm为宜.道路、广场的砼板要每隔4-6米留条伸缩缝.间隔60米应留一胀缝.要给出各种不同铺装及道路的剖面做法详图.2.健身、游乐场所健身运动、游乐场应分散在住区、方便居民就近使用又不扰民的区域,不允许有机动车和非机动车穿越运动场地.运动区应保证有良好的日照和通风,地面宜选用平整防滑适于运动的铺装材料,同时满足易清洗、耐磨、耐腐蚀的要求.室外健身器材要考虑老年人的使用特点,要采取防跌倒措施.儿童游乐场应该在景观绿地中划出固定的区域,一般均为开敞式.游乐场地必须阳光充足,空气清洁,能避开强风的袭扰.应与住区的主要交通道路相隔一定距离,减少汽车噪声的影响并保障儿童的安全.游乐场的选址还应充分考虑儿童活动产生的嘈杂声对附近居民的影响,离开居民窗户10m远为宜.儿童游乐场周围不宜种植遮挡视线的树木,保持较好的可通视性,便于成人对儿童进行目光监护.儿童游乐场地面铺装最好用弹性材料,游戏场内避免有坚硬的石头等硬物,避免儿童受到伤害.3.硬质景观小品通常要有平面大样、立面、剖面、及结构剖面图,如比较复杂的还应该有细部做法大样图.<1>便民设施便民设施包括有音响设施、自行车架、饮水器、垃圾容器、座椅<具>,以及书报亭、公用、邮政信报箱等.音响设计外形可结合景物元素设计.音箱高度应在0.4-0.8m之间为宜,保证声源能均匀扩放,无明显强弱变化.音响放置位置一般应相对隐蔽.自行车在露天场所停放,应划分出专用场地并安装车架.自行车架分为槽式单元支架、管状支架和装饰性单元支架,占地紧张的时候可采用双层自行车架,自行车架尺寸要满足要求.饮水器的高度宜在800mm左右,供儿童使用的饮水器高度宜在650mm左右,并应安装在高度100-200mm左右的踏台上.饮水器的结构和高度还应考虑轮椅使用者的方便.垃圾容器分为固定式和移动式两种.普通垃圾箱的规格为高60-2000px,宽50-1500px.放置在公共广场的要求较大,高宜在2250px左右,直径不宜超过1875px.室外座椅<具>的设计应满足人体舒适度要求,普通座面高38-1000px,座面宽40-1125px,标准长度：单人椅1500px左右,双人椅3000px左右,3人椅4500px 左右,靠背座椅的靠背倾角为100-110°为宜.座椅<具>材料多为木材、石材、混凝土、陶瓷、金属、塑料等,应优先采用触感好的木材,木材应作防腐处理,座椅转角处应作磨边倒角处理.<2>信息标志：各种标志应确定统一的格调和背景色调以突出物业管理形象.<3>栏杆、扶手：栏杆大致按高度尺寸分为以下3种：矮栏杆,高度为30-1000px,不妨碍视线,多用于绿地边缘.也用于场地空间领域的划分.高栏杆,高度在2250px左右,有较强的分隔与拦阻作用.防护栏杆,高度在100-3000px以上,超过人的重心,以起防护围挡作用.一般设置在高台的边缘,可使人产生安全感.扶手,设置在坡道、台阶两侧,高度为2250px左右,室外踏步级数超过了3级时必须设置扶手,以方便老人和残障人使用.供轮椅使用的坡道应设高度0.65m与0.85m两道扶手.<4>围栏、栅栏围栏、栅栏具有限入、防护、分界等多种功能,立面构造多为栅状和网状、透空和半透空等几种形式.围栏一般采用铁制、钢制、木制、铝合金制、竹制等.栅栏竖杆的间距不应大于110mm.围栏、栅栏设计高度：<5>挡土墙挡土墙的形式根据建设用地的实际情况经过结构设计确定.挡土墙必须设置排水孔,一般为3m2设一个直径75mm的排水孔,墙内宜敷设渗水管,防止墙体内存水.钢筋混凝土挡土墙必须设伸缩缝,配筋墙体每30m设一道,无筋墙体每10m设一道.<6>坡道居住区道路最大纵坡不应大于8％；园路不应大于4％；自行车专用道路最大纵坡控制在5％以内；轮椅坡道一般为6％；最大不超过8.5％,并采用防滑路面；人行道纵坡不宜大于2.5％.<7>台阶台阶的踏步高度<h>和宽度<b>是决定台阶舒适性的主要参数,两者的关系如下：2h+b=60-150px为宜,一般室外踏步高度设计为300px-400px,踏步宽度750px-875px.低于250px的高差,不宜设置台阶,可以考虑做成坡道.台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台宽度应大于1.2m,台阶坡度一般控制在1/4-1/7范围内,踏面应做防滑处理,并保持1％的排水坡度.为了方便晚间人们行走,台阶附近应设照明装置,人员集中的场所可在台阶踏步上暗装地灯.<8>种植容器花盆花草类盆深500px以上,灌木类盆深1000px以上,中木类盆深1125px以上.花盆用材,应具备有一定的吸水保温能力,不易引起盆内过热和干燥.树池深度至少深于树根球以下250mm.4.雕塑雕塑需雕塑厂家进行二次深化设计.雕塑在布局上一定要注意与周围环境的关系,恰如其分地确定雕塑的材质、色彩、体量、尺度、题材、位置等,展示其整体美、协调美.雕塑应具有时代感,要以美化环境保护生态为主题,体现住区人文精神.以贴近人为原则,切忌尺度超长过大.更不宜采用金属光泽的材料制作.5.水景水景设计应结合场地气候、地形及水源条件.根据设计确定适当的防水方式.<1>瀑布跌水瀑布按其跌落形式分为滑落式、阶梯式、幕布式、丝带式等多种,并模仿自然景观,采用天然石材或仿石材设置瀑布的背景和引导水的流向<如景石、分流石、承瀑石等>,考虑到观赏效果,不宜采用平整饰面的白色花岗石作为落水墙体.为了确保瀑布沿墙体、山体平稳滑落,应对落水口处山石作卷边处理,或对墙面作坡面处理.瀑布因其水量不同,会产生不同视觉、听觉效果,因此,落水口的水流量和落水高差的控制成为设计的关键参数,居住区内的人工瀑布落差宜在1m以下.跌水是呈阶梯式的多级跌落瀑布,其梯级宽高比宜3∶2-1∶1之间,梯面宽度宜在0.3-1.0m之间.<2>溪流溪流分可涉入式和不可涉入式两种.可涉入式溪流的水深应小于0.3m,以防止儿童溺水,同时水底应做防滑处理.可供儿童嬉水的溪流,应安装水循环和过滤装置.不可涉入式溪流宜种养适应当地气候条件的水生动植物,增强观赏性和趣味性. 溪流的坡度应根据地理条件及排水要求而定.普通溪流的坡度宜为0.5％,急流处为3％左右,缓流处不超过1％.溪流宽度宜在1-2m,水深一般为0.3-1m左右,超过0.4m时,应在溪流边采取防护措施<如石栏、木栏、矮墙等>.溪流水岸宜采用散石和块石,并与水生或湿地植物的配置相结合,减少人工造景的痕迹.<3>大面积水池一般在水深0.3-1.5m,为了防止陆上动物的侵扰,池边平面与水面需保证有0.15m的高差.不足0.3m的浅水池,池底可做艺术处理,显示水的清澈透明.水深如超过50㎝,岸边必须加防护栏杆.<4>喷泉喷泉所用喷头要适应场所的需要.6.亭廊等景观构架<1>亭亭的形式、尺寸、色彩、题材等应与所在居住区景观风格相适应、协调.亭的高度宜在2.4-3m,宽度宜在2.4-3.6m,立柱间距宜在3m左右<设计有特殊需要的除外>.木制凉亭应选用经过防腐处理的耐久性强的木材.图纸要有完整的平面大样、立面、剖面、结构及细部大样做法图.平面大样图中要注明详细尺寸,通常应该有顶平面图、底平面图,底平面图中还应该注明地面饰面材料.立面、剖面图中应包含详细尺寸,所用材料及做法.结构图应包含柱子的基础做法,如为混凝土结构的亭子,还应该明确柱梁等的配筋.<2>廊廊的宽度和高度设定应按人的尺度比例关系加以控制,避免过宽过高,一般高度宜在2.2-2.5m之间,宽度宜在1.8-2.5m之间.图纸要有完整的平面大样、立面、剖面、结构及细部大样做法图.各图纸应按需要标明准确的尺寸、材料及做法.<3>棚架棚架高宜2.2-2.5m,宽宜2.5-4m,长度宜5-10m,立柱间距2.4-2.7m.棚架下应设置供休息用的椅凳.图纸要有完整的平面大样、立面、剖面、基础做法、整体结构及细部大样做法图,各图纸要标明准确的尺寸、材料及做法.<4>膜结构结构及详细做法要由专业厂家二次设计.居住区内的膜结构设计应适应周围环境空间的要求,不宜做的过于夸张,位置选择需避开消防通道.膜结构的悬索拉线埋点要隐蔽并远离人流活动区.膜结构一般为银白反光色,醒目鲜明,因此要以蓝天、较高的绿树,或颜色偏冷偏暖的建筑物为背景,形成较强烈的对比.[种植设计]一、总体设计要求：1.设计的基本要求植物配置要有足够的层次,除设计特殊要求外,一般都要有大乔木-小乔木-花灌木-修建球类、地被-草坪等五个层次.除销售要求必须设计为欧式风格的几何图案外,一般要设计为自然式种植,以显现生态.绿地率要达到规范要求.充分发挥植物的各种功能和观赏特点,合理配置,常绿与落叶、速生与慢生相结合.要注重种植位置的选择,以免影响室内的采光通风和其他设施的管理维护.植物品种的选择要在统一的基调上力求丰富多样.2.苗木选用要求选用的植物要适应本地气候与土壤.并且多项选择用本地区生长或易找的植物,以控制成本.多数为无需修剪或易修剪的植物.选用不易染病虫害的植物.选用无毒、无难闻气体挥发的植物.如有由刺、落果的植物,其布置要考虑对人体可能造成的伤害,尽量布置在行人不易接近的地方.基地内原有植物尽量留用.3.植物与地下管线的距离要求<指外沿到乔灌木中心距离单位M>4.植物与建筑物、构筑物的最小间距单位M二、具体图纸1.植物材料表图纸中应注明的规格、数量是否全面.乔木规格应注明：高、冠幅、胸径,如果是行道树还要注明最低要求的分枝点. 灌木规格应注明：高、冠幅、地径地被要标明：高、冠幅、每平米种植数量、修剪要求蔓生植物要注明枝长；丛生植物要注明一丛最低要保证多少枝.2.乔灌木种植图底图是最终正确的景观平面图.小环境的各生态特性是否适合所设计植物种类的生长.是否满足消防等规范的要求.要标明植物种类、规格、数量.各种不同品种的植物要用不同的图例,以便于区分.地下车库或人防顶板上回填土是否满足种植要求.3.地被种植图底图是最终正确的景观平面图.小环境的各生态特性是否适合所设计植物种类的生长.要明确各地被种植块的种植范围.要标明地被种类、种植面积.各不同地被植物运用不同的填充图案,以便于区分.4.放线网络图底图是最终正确的景观平面图.图纸给出易找的网络定位原点.规则式群植的乔灌木要标明准确的间距,规则式地被种植要标注详细的尺寸. [水电设计]一、室外排水景观排水施工图是否与原设计室外雨污水施工图就接驳关系协调一致,对景观设计增加的雨水口、检查井等要求纳入室外雨污水施工图.景观排水施工图的管底标高、管段长度、排水方向、排水坡度标注是否规范,管网是否有定位标注.景观排水管道与其它管网是否在标高上存在冲突.路面排水方向与路面标高有无矛盾,道路面层标高设计时应向雨水进水口方向找1-2 ％坡,避免进水口高于路面.设计的雨水口位置是否恰当,数量是否能够满足排水需要.室外工程如雨水管井过多而影响路面美观,可采用雨水盲沟排水方式,上用卵石装饰,雨水或雨水管排入盲沟内,统一排入市政管网<本方法主要适用多层住宅>. 景观排水设计的管井定位是否与道路、路崖、单元出入口、入户庭院、主要道路出入口、残疾人坡道、地下车库入口坡道等冲突,影响美观.是否有详细的施工说明以明确管材选型、管井选型,做法参照的图集.是否有各类管井、雨水口的详图,管道过道路埋深不足时的包固详图,各类管道进出管井的详图或参照图集.景观水池的放空管及溢水管设否设置合理,是否已接入雨水管网.各类管井盖板的详图,是否与景观相匹配.二、绿化灌溉用水不同性质的用水是否分别设置计量水表.各类用水的接驳点是否合理,是否已纳入室外给水施工图中.灌溉取水点分布是否均匀,是否能够满足绿化养护的基本需要.水表井及浇水井的做法详图或引用图集.景观喷水池的补水设计.三、水景动力及景观照明用电计量配电总箱设计需满足**供电习惯性做法要求,定位是否合理,是否有合适的遮阳措施.设计要满足国家有关规范要求.景观照明设计分全夜、半夜两个时段控制,回路设置应便于平时与节日区别控制. 草坪灯、路灯、围墙灯等应分别为不同的多个回路,可单独开关,并应加装定时开关,灯的控制最好引到控制中心,通过BA一起控制.注意通道和踏步的灯应和路灯放在一个回路中,便于行走.在绿化带上的各种灯的基础应降低200,使灯基础的砼不要外露,可被草坪或苗遮挡,灯定做时,灯竿可加长.有灯座的灯,其基础的形状应和灯座形状一样,可考虑预埋钢件固定.大型的活动场所应考虑照明,并应单独控制.避免强光直接照射到住户屋内.避免漏布景观灯具、动力用电的线路.所有回路要标明回路编号,且回路编号不能重复.注意核定超长距离回路的电压损失.景观喷水池、游泳池等是否按规范设置等电位联结,并选定参照图集.水下灯是否采用安全电压.水下灯、潜水泵的电源管路是否要求做好等电位.接地系统是否与小区系统保持一致,相应的接地极做法是否明确.各回路是否进行漏电保护.总配电柜处是否设计了浪涌装置.四、对室外管网的其他要求与其他管网图纸进行叠图,看回填土是否能满足要求、管网间是否有冲突,各种检查井的位置是否会影响景观.所有检查井等最好安排在绿地内,且用下沉式井盖,上面回填土后植草.严禁出现井盖一部分在硬铺地、一部分在绿地内这种现象出现.。

风景园林施工图说明景观施工图设计总说明一、工程概况1。

工程名称：XXXXX建设工程2. 建设地点：XXXXXX3。

建设单位：XXXXXXXX4. 工程内容：包括市民广场、中轴景观步道的铺装、园路、涌泉、园林建筑小品、绿化种植设计以及附属服务设施的配置等。

二、总则1。

设计依据:(1）建设单位提供的设计任务书（或委托书）。

(2)建设单位认可的景观设计方案。

（3）建设单位提供1：500地形图。

（4）建设单位提供的相关规划资料.（5）建设单位提供的设计区域周边市政道路资料。

（6）国家现行规范,规定与标准。

（7）《总图制图标准》GB/T50103-2010；《公园设计规范》CJJ48—92；《城市绿地设计规范》GB 50420—2007;《无障碍设计规范》GB50763—2012；《城市用地竖向规划规范》CJJ83—99；《建筑场地园林景观设计深度及图样》06SJ805；《风景园林图例图示标准》CJJ67—95；《园林绿化工程施工及验收规范》CJJ —2012；2、本工程采用甲方提供的北京坐标系和黄海高程。

本图中所指标高均为完成面标高(或尺寸)。

3、本工程图纸所注尺寸除总平面及标高以米（m)为单位外,其余均以毫米（mm）为单位。

4、本图须与道路、建筑、结构、绿化、给水排水、电气等有关专业图纸同时配合施工。

预先做好施工组织设计，在时间和空间上应有足够的计划安排。

5、所有材料须有国家或部、省、市认可的产品合格证，替代品必须得到有关部门批准方可使用。

6、施工应按设计图施工，如有改变,需征得设计单位及有关部门批准.7、所有外装饰材料色彩、质感需先做小样，经甲方及设计单位认可方可大面积施工,凡铺贴在水泥砂浆面上的石材其背面涂刷“石材处理剂"一道（市场成品）以防泛浆，污染石材面.8、地下管线应在绿化施工前铺设，功率在100W以上的灯具离植物的距离应大于1m.9、严禁施工现场拌制混凝土、砂浆，必须按规定使用预拌混凝土、砂浆.10、未详尽处施工应按国家及本地区现行有关施工规范进行施工.11、绿化种植按种植设计说明进行施工.三、施工要求1、基层做法：（1）所有的基础均应置于老土层以下。

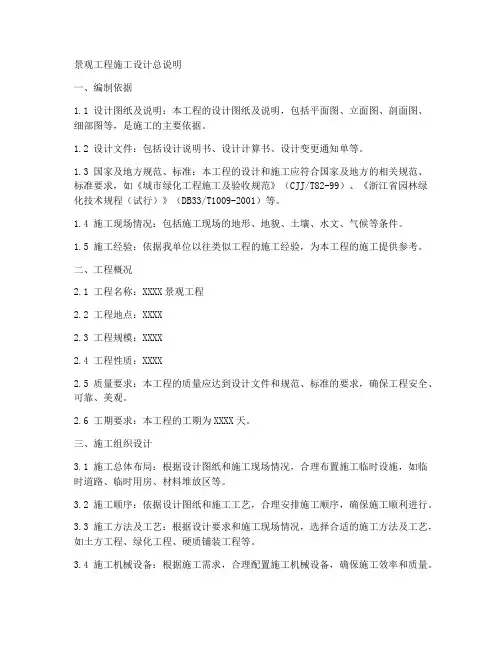

景观工程施工设计总说明一、编制依据1.1 设计图纸及说明：本工程的设计图纸及说明，包括平面图、立面图、剖面图、细部图等，是施工的主要依据。

1.2 设计文件：包括设计说明书、设计计算书、设计变更通知单等。

1.3 国家及地方规范、标准：本工程的设计和施工应符合国家及地方的相关规范、标准要求，如《城市绿化工程施工及验收规范》（CJJ/T82-99）、《浙江省园林绿化技术规程（试行）》（DB33/T1009-2001）等。

1.4 施工现场情况：包括施工现场的地形、地貌、土壤、水文、气候等条件。

1.5 施工经验：依据我单位以往类似工程的施工经验，为本工程的施工提供参考。

二、工程概况2.1 工程名称：XXXX景观工程2.2 工程地点：XXXX2.3 工程规模：XXXX2.4 工程性质：XXXX2.5 质量要求：本工程的质量应达到设计文件和规范、标准的要求，确保工程安全、可靠、美观。

2.6 工期要求：本工程的工期为XXXX天。

三、施工组织设计3.1 施工总体布局：根据设计图纸和施工现场情况，合理布置施工临时设施，如临时道路、临时用房、材料堆放区等。

3.2 施工顺序：依据设计图纸和施工工艺，合理安排施工顺序，确保施工顺利进行。

3.3 施工方法及工艺：根据设计要求和施工现场情况，选择合适的施工方法及工艺，如土方工程、绿化工程、硬质铺装工程等。

3.4 施工机械设备：根据施工需求，合理配置施工机械设备，确保施工效率和质量。

3.5 施工人员组织：合理配置施工人员，确保施工进度和质量。

3.6 施工安全管理：制定施工现场安全管理制度，加强施工现场安全管理，确保施工安全。

3.7 施工质量控制：制定施工质量控制措施，加强施工质量控制，确保工程质量。

3.8 施工环境保护：制定施工环境保护措施，加强施工现场环境保护，确保施工对环境的影响降到最低。

四、施工进度计划4.1 施工总进度计划：根据工程规模、工程性质、工期要求等因素，制定施工总进度计划。

施工图设计总说明Ⅰ设计说明一. 工程概况项目名称：日溪乡党洋村畲族文化公园二. 设计依据1. 现行国家颁布有关工程建设的各类规范、规定与标准。

2. 业主提供的基地现场有关现状基础资料。

3. 业主认可的方案设计有关文件(其中包括业主反馈信息、方案设计与扩初设计评审会意见)。

三. 设计范围园林景观设计四. 设计深度1. 参照“建设工程设计文件编制深度的规定”中建筑施工图设计深度的要求。

2. 本设计单位内部技术管理条例中有关规范要求。

五. 一般说明1. 本工程设计除注明者外，标高采用绝对标高(业主提供)，坐标采用何种坐标系，均与标高一致为业主所提供的数据；图纸中所标的尺寸均以毫米(mm)为单位，标高以米(m)为单位。

2. 除图纸中注明者外本设计所指距地高度均指距离完成面高度。

3. 本工程铺装地面的排水坡度应设在1%左右，若出于景观需要，可将排水坡度设定在2%~3%在的范围；景观道路的路面横坡坡度设定在1%~2%，最小纵坡度设定在0.5%以上，以确保路面排水畅通。

4. 所有地面工程、墙体工程及综合工程中的驳岸与景石布景工程，应在主体工程、地下管线完工后，方可进行施工。

5. 特殊工艺如雕塑、喷泉、艺术假山、钢及膜结构等等，其详细施工图纸与施工安装应由专业队伍负责，但须同时向设计单位提供相关的施工图纸，并由专业队伍派人员赴现场施工或配合土建施工。

6. 各种施工安装必须严格遵守国家颁布的有关部门标准及各项施工验收规范的规定，并与结构、水电、绿化等专业施工图纸密合切地配合。

(二). 图例本工程设计图纸中总平面图、分区图、铺装平面图、植物配置图、景观灯具及城市家具布置图均示有图例说明。

六. 土建说明(一). 材料要求1. 结构材料1) 混凝土材料：除图纸中注明者外，本工程的混凝土强度等级应采用C20，垫层(在钢筋结构下)为C15；钢筋混凝土若用在景观道路与铺地上，预制的为C20，现浇的为C25；若用在构筑物、园建小品及水池等等上，预制的为C15，现浇的为C20~25；钢筋采用HPB235，应符合国家标准有关规定。

景观施工图图纸架构及封面、目录、设计说明——景观施工图学习笔记1一、施工图图纸架构封面总设计说明、目录总施详施施工图绿施水施电施结施总平面分区索引图总平面图（分区平面图）尺寸定位图（分区尺寸定位图）坐标定位图（分区坐标定位图）总施网格定位（分区网格定位图）竖向设计图（分区竖向设计图）索引平面图（分区索引平面图）铺装物料平面图（分区物料平面图）铺装大样详图铺装断面详图（沥青、混凝土、透水混凝土、料石、砌块砖、嵌草砖）详施小品详图（坐凳、挡墙、花池、台阶）水景详图（池壁、池底断面做法）景观构筑物详图（亭、廊、花架、围墙）绿施—种植设计说明；种植平面图（上木）；种植平面图（下木）；苗木表。

二、图纸封面绘制三、图纸目录编排注：图纸封面及目录根据各公司要求进行绘制，没有固定的格式。

四、设计说明编制（一）工程概况：1、项目名称：XXXXXXXXXXXXXXXXXX2、项目基本情况：建设地点：XXXXXXXXXXXXXXX建设单位：XXXXXXXXXXXXXXX建设面积：XXXXXXXXXXXXXXX设计阶段：施工图设计（二）主要设计依据文件和资料：1、规划核准的用地红线图；2、业主提供的相关基础资料；3、通过汇报，已经被甲方认可的景观设计方案；4、甲方提供的场地地形图及相关往来文件；5、现行国家有关景观设计规范、规定及地方标准、规定；6、《城市绿化条例》（国务院令[1992]第100号2017年修订本）；7、《城市绿地设计规范》（GB50420-2007）(2016版)；8、《公园设计规范》（GB1192-2016）；9、《城市道路绿化规划与设计规范》（CJJ75-97）；10、《风景园林图例图示标准》（CJJ-67-95）;11、《园林绿化工程施工及验收规范》（CJJ82-2012）；（三）设计范围和分工：我院负责景观设计中所涉及到的园林、土建、给排水、电气等专业的施工图设计；（四）通用说明：1、本说明与施工图互为补充；有关施工质量操作规程，验收标准均以国家级本地颁发的相关规程、规范及规定为准。

设计说明一.工程概况1.1工程名称：1.2建设单位：1.3项目位于：二.设计依据2.1国家及地方颁发的有关工程建设的各类规范、规定与标准2.2甲方（）与乙方（）签定的委托合同2.3甲方认可的景观规划设计方案及初步设计文件2.4甲方提供的本工程建筑总平及其它相关设计资料三.设计深度3.1按照《建筑工程设计文件编制深度的规定》中施工图设计深度及园林绿化设计规范的有关要求的设计深度四.技术说明4.1本工程总平面图与分区平面图设计标高采用绝对标高值，园建单体及立、剖设计采用相对标高值；其±0.00相对绝对标高值，详见各图中附注；本工程设计绝对标高为甲方提供的标高值4.2本工程设计中除标高以米（m）为单位外，其余尺寸均以毫米（mm）为单位4.3本工程设计中所指距地高度均指离开完成面的高度4.4其它相关专业（结构、水、电等）的配合，应于室外环境工程施工前由甲方负责组织相关专业施工图设计，经本设计单位会审通过后方可施工4.5本工程所用的各类设备（给排水、机电等）应在本工程室外环境工程施工之前由甲方负责组织相关的设备技术施工图，经本设计单位会审通过后，由厂家或安装单位派专人赴现场配合室外环境工程施工五.基础及构造措施5.1所有建筑物及构筑物的基础垫层采用C15混凝土，如遇基础的设计底标高不能落在持力层上，必须除去非持力层，用砂夹石回填并分层夯实（分层厚度≤300），压实系数≥0.95；如遇膨胀土地基时，除去膨胀土，用砂夹石换填并分层夯实（分层厚度≤300），换填至基底标高（压实系数≥0.95），换填后地基的承载力必须满足150Kpa5.2连续的地面混凝土垫层应设置纵横向缩缝，纵向缩缝采用平头缝, 其间距6-12m，横向缩缝采用假缝,其间距为3-6m，缝宽5-20mm, 深度宜为垫层厚度的1/3，面层与垫层对齐；连续的路面垫层沿纵向宜设置伸缝，其间距采用20-30m，缝宽20-30mm，缝内填沥青类材料，沿缝两侧的混凝土边缘应局部加强5.3本次园林设计如涉及到有关建筑结构顶板（底板）及围护结构，本设计如无特殊指明，则其有关构造做法及措施参照建筑施工图设计5.4本工程所有砖基础部分用M10水泥砂浆、MU10页岩砖（240×115×53）砌筑；砌砖部分用M5水泥砂浆、MU7.5页岩砖砌筑5.5排水沟：5.5.1砖砌排水沟用M5水泥砂浆、MU7.5页岩砖砌筑5.5.2排水沟如遇填土，沟底C15混凝土垫层下应加铺50-70mm粒径卵石（或碎石）一层夯入土中5.5.3排水沟与勒脚交接处设变形缝，缝宽30mm灌建筑嵌缝油膏，深50mm5.5.4每30-40m设变形缝，缝宽30mm灌建筑嵌缝油膏5.6水景：5.6.1本工程涉及水的任何构造均以不低于二级防水等级的要求采取防水措施5.6.2水池的进水口、溢水口、排水坑、泵坑均宜设在池内较隐蔽的地方5.6.3所有喷泉及水景系统应由相关的专业顾问设计，考虑并提供管道的布局和规格，设备的提供、补充、循环再用、过滤、溢出、排水和调整系统以确保喷泉和水景按设计正常运作5.6.4对于景观水质量，除非另有说明，应符合“景观装饰用水质量标准”5.6.5水景石材防碱背涂剂推荐用德国雅科美石材渗透剂、美国SG—4防护剂，国产保石洁SG—4等，以上产品由甲方自定5.7地面石材铺装留缝除特殊指明外均应≤2mm; 立面饰面材料转角处均做45°碰角处理，详见下图：5.8本工程挡土墙设计的标准及规范参照《国家建筑标准设计图集04J008》六.竖向设计6.1施工方应对整个设计范围内最终实施的地形、场地、路面及排水的最终效果负责。

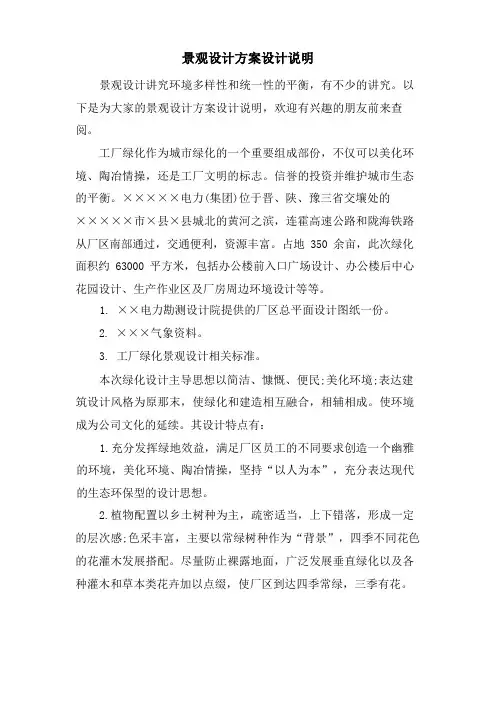

景观设计讲究环境多样性和统一性的平衡，有不少的讲究。

以下是为大家的景观设计方案设计说明，欢迎有兴趣的朋友前来查阅。

工厂绿化作为城市绿化的一个重要组成部份，不仅可以美化环境、陶冶情操，还是工厂文明的标志。

信誉的投资并维护城市生态的平衡。

×××××电力(集团)位于晋、陕、豫三省交壤处的×××××市×县×县城北的黄河之滨，连霍高速公路和陇海铁路从厂区南部通过，交通便利，资源丰富。

占地 350 余亩，此次绿化面积约 63000 平方米，包括办公楼前入口广场设计、办公楼后中心花园设计、生产作业区及厂房周边环境设计等等。

1. ××电力勘测设计院提供的厂区总平面设计图纸一份。

2. ×××气象资料。

3. 工厂绿化景观设计相关标准。

本次绿化设计主导思想以简洁、慷慨、便民;美化环境;表达建筑设计风格为原那末，使绿化和建造相互融合，相辅相成。

使环境成为公司文化的延续。

其设计特点有：1.充分发挥绿地效益，满足厂区员工的不同要求创造一个幽雅的环境，美化环境、陶冶情操，坚持“以人为本”，充分表达现代的生态环保型的设计思想。

2.植物配置以乡土树种为主，疏密适当，上下错落，形成一定的层次感;色采丰富，主要以常绿树种作为“背景”，四季不同花色的花灌木发展搭配。

尽量防止裸露地面，广泛发展垂直绿化以及各种灌木和草本类花卉加以点缀，使厂区到达四季常绿，三季有花。

3.厂区之中道路力求通顺、流畅、方便、实用。

并适当安置园林小品,小品设计力求在造型、颜色、做法上有新意。

使之与建造相适应。

周围的绿地不仅可以对小品起到延伸和衬托，又独立成景，使全区的绿地形成以集中绿地为中心的绿地体系。

4.绿化景观设计环绕我厂文化的内涵，营造出“五境”即“品味高雅的文化环境，严谨开放的交流环境，催人奋进的工作环境，舒适宜人的休闲环境，和谐统一的生态环境。

景观施工图制图规范一、总则施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。

1、工作目标1.1规范化——有效提高设计的工作质量。

1.2标准化-—提高设计的工作效率。

1。

3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本规范是依据建筑CAD制图的统一规则，景观工程施工图设计流程，适用于我公司景观工程及相关领域中的CAD制图。

3、工作风格3。

1本标准为形成景观专业CAD绘图表达的风格的统一.3.2设计人员应在日常的工作当中,可以总结一套自己熟练掌握的方式.但CAD制图的表达应清晰、完整、统一。

图纸由多人绘制时，须由项目负责人在前期提供必要的资料，提出统一的绘制标准、施工工艺、文本格式、表达方式等.二、制图规范与作图软件设置1、图纸分各专业编号方式如下:（XX=01,02…）1.1图纸封面、1。

2目录、1。

3景观设计总说明:L—SM—XX1。

4总图(L—ZT—XX）:总平面、竖向/排水图、尺寸定位图、坐标定位图,方格网定位图,铺装索引图、施工总索引图、及景点设施布置图等1.5详图(L-YS—XX）：节点详图,道路铺装详图、水景详图、景观建筑详图、小品详图等1。

6绿化（L—LS—XX)：种植设计说明、苗木表、乔灌木种植平面图、地被种植平面图、种植网格放线图等1。

7水施（L-SS—XX）:喷灌设计说明、喷泉系统图、喷灌平面图、喷灌系统图、喷泉喷灌节点等1。

8电气（L—DS—XX）:电气设计说明、电照系统图、电照平面图、背景音乐系统图、背景音乐平面图、电气施工节点等备注:各专业的设计文件应经严格校审、签字后，方可出图及整理归档。

2、图纸深度施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制。

设计深度应满足以下要求：2。

1 能据以编制施工图预算；2。

2 能据以安排材料、设备订货及非标准材料的加工；2。

3 能据以进行施工和安装；2.4 能据以进行工程验收;在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计,并在设计文件的设计说明中说明图集名称和页次.关于设计说明书和图纸应表达的内容、深度等要求,是考虑对园林景观工程通用而编制的。

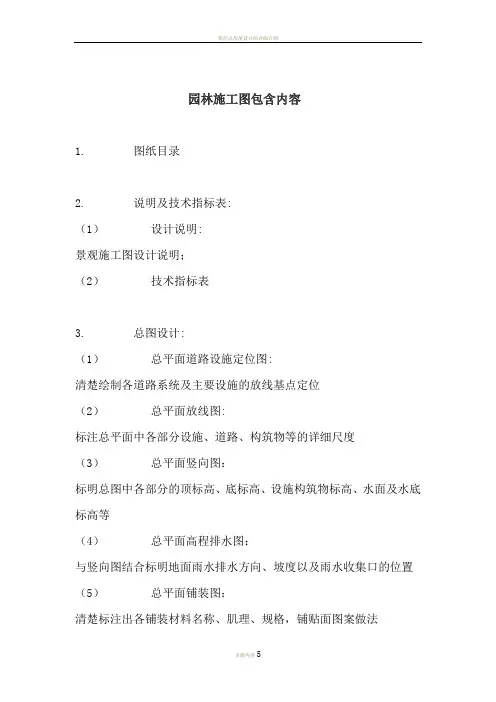

园林施工图包含内容1. 图纸目录2. 说明及技术指标表:（1）设计说明:景观施工图设计说明；（2）技术指标表3. 总图设计:（1）总平面道路设施定位图:清楚绘制各道路系统及主要设施的放线基点定位（2）总平面放线图:标注总平面中各部分设施、道路、构筑物等的详细尺度（3）总平面竖向图：标明总图中各部分的顶标高、底标高、设施构筑物标高、水面及水底标高等（4）总平面高程排水图：与竖向图结合标明地面雨水排水方向、坡度以及雨水收集口的位置（5）总平面铺装图：清楚标注出各铺装材料名称、肌理、规格，铺贴面图案做法（6）家具小品布置总平面图：家具、花钵、垃圾桶等小品摆放位置定位，及其图片选择4. 通用设计及详图设计:（1）路牙及铺地材料通用做法：所有铺地材料、道路路牙的通用做法及基层做法汇总；（2）其他节点通用做法：排水沟、雨水口、花池、台阶、灯具、检修井、取水口等通用做法详图；（3）各分区平面详图：①. 分区平面图需清楚标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有铺贴材料需与总平面图交圈；②. 地面铺装排水放坡方向，坡度比例需表述清楚，雨水收集口位置安排需与总图交圈；③. 竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；④. 平面图必须索引回总平面图，关于细部节点需索引到后续立面及细部详图。

（4）各分区立（剖）面详图:①. 分区立（剖）面图需清楚标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有贴面材料需与总平面图交圈；②. 标高、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；③. 立（剖）图必须索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。

（5）各分区细部详图：①. 对各种材料名称、规格、肌理材料铺法，铺面交接做法细节需清楚详细的要求；②. 细部尺寸标注详细完整，各种倒角、异形材料的详细尺寸不可遗漏；③. 细部图图必须索引回景观平面详图或立（剖）面详图。

施工图设计说明（一）工程概况：1、项目名称：XXXXXXXXXXXXXXXXXX2、项目基本情况：建设地点：XXXXXXXXXXXXXXX建设单位：XXXXXXXXXXXXXXX建设面积：XXXXXXXXXXXXXXX设计阶段：施工图设计（二）主要设计依据文件和资料：1、规划核准的用地红线图；2、业主提供的相关基础资料；3、通过汇报，已经被甲方认可的景观设计方案；4、甲方提供的场地地形图及相关往来文件；5、现行国家有关景观设计规范、规定及地方标准、规定；6、《城市绿化条例》（国务院令[1992]第100号2017年修订本）；7、《城市绿地设计规范》（GB50420-2007）(2016版)；8、《公园设计规范》（GB1192-2016）；9、《城市道路绿化规划与设计规范》（CJJ75-97）；10、《风景园林图例图示标准》（CJJ-67-95）;11、《园林绿化工程施工及验收规范》（CJJ82-2012）；（三）设计范围和分工：我院负责景观设计中所涉及到的园林、土建、给排水、电气等专业的施工图设计；（四）通用说明：1、本说明与施工图互为补充；有关施工质量操作规程，验收标准均以国家级本地颁发的相关规程、规范及规定为准。

2、本工程施工图总图所注标高以米为单位外，其他均以毫米为单位。

3、本工程竖向设计图中标高采用绝对标高、在甲方提供的现状原地貌标高基础之上进行设计；若与实际有差别，最终可结合现场实际标高施工略作调整。

竖向图中，标高均为完成面标高。

4、景观设计标高为土方沉降后的完成面标高，回填土应分层适度夯实，或自然沉降达到基本稳定，严禁用机械反复碾压。

回填土及景观地形的范围、厚度、标高、造型及坡度均要符合设计要求，地形造型要自然顺畅，地形设计标高为沉降后稳定标高。

5、所有种植区与路面交接处，如无特殊指明，应比路面低3cm。

6、除工程图纸已作详细表述外，其余各单项工程的建筑用料、规格、施工要求应符合现行的国家和地方各项设计和施工验收规范。

第1章综合说明1.1编制说明本施工组织设计涵盖了施工图中的全部景观工程内容——绿化、土建及景观小品、水、电安装工程，着重从工程承包商的角度，阐述了我公司对xxxx的工程质量、工期、安全、文明施工、服务协调，特别是关于质量、工期等工作进行统一管理的计划，以期高质量、高效率的全面履行我公司作为承建单位的职责。

在本施工组织设计中，重点介绍了绿化种植工程、园林景观工程及给排水、照明等施工方案，在管理方面，详细阐述施工进度计划、劳动力、机械的配备及使用计划，质量保证措施以及安全与文明施工及配合和服从总包管理的各种措施，施工现场平面布置。

我公司将派有丰富同类工程施工经验的项目经理和技术负责人负责本工程的施工工作，施工现场主要管理人员必须持证上岗，并且在施工过程中，我公司将对他们的工作进行连续考核，以确保本工程施工的管理水平。

1.1.1工程内容3#湖公园工程建设规模：约350亩，主要工程内容划分有：厕所，水吧，乔、灌木、草坪、花卉、水生植物种植工程，园路铺装、景观栈道、亲水平台、码头驳岸工程等施工图所示全部内容以及场地内种植苗木养护工作。

1.2 编制原则在锦城湖工程建设总体规划的指导下，坚持以人为本原则；坚持节约原则；坚持传统文脉与时代风格结合或并存的原则；坚持出精品的原则；坚持使用地带性植物为主，适当引进新优植物和运用科技新成果原则，响应创建社会主义和谐社会的要求，力求自然和谐，创建历史文化名城与现代城市相协调的“绿茵覆盖，花团锦簇，特色突出，环境宜人”的景观环境和城市风貌。

在坚持高标准、高质量、高水平、建造精品的前提下，工程实施管理过程中突出以下原则。

1.2.1质量为主的原则加强领导，强化管理，优质高效。

根据我们在施工组织设计中明确的质量目标，贯彻执行ISO9001 质量体系标准，施工中“讲规范、讲工艺、讲标准”，确保质量目标的实现。

1.2.2安全第一的原则施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案，在安全措施落实到位，确保万无一失的前提下组织本工程施工。

园林施工图包含内容1. 图纸目录2. 说明及技术指标表:（1）设计说明:景观施工图设计说明；（2）技术指标表3. 总图设计:（1）总平面道路设施定位图:清楚绘制各道路系统及主要设施的放线基点定位（2）总平面放线图:标注总平面中各部分设施、道路、构筑物等的详细尺度（3）总平面竖向图：标明总图中各部分的顶标高、底标高、设施构筑物标高、水面及水底标高等（4）总平面高程排水图：与竖向图结合标明地面雨水排水方向、坡度以及雨水收集口的位置（5）总平面铺装图：清楚标注出各铺装材料名称、肌理、规格，铺贴面图案做法（6）家具小品布置总平面图：家具、花钵、垃圾桶等小品摆放位置定位，及其图片选择4. 通用设计及详图设计:（1）路牙及铺地材料通用做法：所有铺地材料、道路路牙的通用做法及基层做法汇总；（2）其他节点通用做法：排水沟、雨水口、花池、台阶、灯具、检修井、取水口等通用做法详图；（3）各分区平面详图：①. 分区平面图需清楚标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有铺贴材料需与总平面图交圈；②. 地面铺装排水放坡方向，坡度比例需表述清楚，雨水收集口位置安排需与总图交圈；③. 竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；④. 平面图必须索引回总平面图，关于细部节点需索引到后续立面及细部详图。

（4）各分区立（剖）面详图:①. 分区立（剖）面图需清楚标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有贴面材料需与总平面图交圈；②. 标高、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；③. 立（剖）图必须索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。

（5）各分区细部详图：①. 对各种材料名称、规格、肌理材料铺法，铺面交接做法细节需清楚详细的要求；②. 细部尺寸标注详细完整，各种倒角、异形材料的详细尺寸不可遗漏；③. 细部图图必须索引回景观平面详图或立（剖）面详图。

最全景观设计施工图审图要点以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结，和国家相关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。

【硬景设计】一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计，注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。

消防车最小转弯半径：高层12m，多层9m。

消防车道最小宽度：登高面处6m，其它处4m，可做成隐性消防通道。

消防车道的坡度：登高面≯1％，其它处≯7％。

消防车道距建筑物距离宜≮5m。

2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不造成干扰。

当商住楼住户大堂与流量大的商业服务空间临近时，商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避免人、货流交叉，减少交通安全隐患。

3.无障碍设计应考虑无障碍设计，各内容应满足规范或业主认可。

4.安全性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求（高度要在1050㎜以上）。

汀步\小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上。

5.居住区道路宽度6.道路及绿地最大坡度二、总图设计图纸1.图纸目录图纸名称与图号要准确。

2.设计总说明要包含（不限于）以下内容：工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。

3.总平面图重点要求所采用的底图为最终确定的建筑规划总平图，并且各种建筑出地面部分已全部画出，位置尺寸准确。

图纸要涵盖全部的设计范围，无缺失漏画。

图纸中要包含所设计的全部硬质景观，且尺寸与大样图一致，位置准确。

正确的指北针与比例尺。

道路等要满足规范等的要求。

4.索引平面图底图是最终正确的景观平面图。

所有的硬质景观均有大样详图索引，没有漏标。

硬质景观索引无重复，索引图号与后面对应的索引详图号一致。

园林景观施工图设计基本内容三篇篇一：园林景观施工图设计基本内容施工图尺寸和高程均以米为单位，要写到小数点后两位。

施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。

在初步设计批准后，进行施工图设计。

施工图设计文件包括施工图、文字说明和预算。

施工图尺寸和高程均以米为单位，要写到小数点后两位。

施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。

有两个以上专业工种在同一地段施工，需要有施工总平面图，并经过审核会签，在平面尺寸关系和高程上取得一致。

在一个子项目内，各专业工种要同时按照专业规范进行审核会签。

1．施工总平面图（1）应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。

（2）施工总平面图中要注明基点、基线。

基点要同时注明标高。

（3）为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路、山丘种植要以方格网为控制依据。

（4）注明道路、广场、台承、建筑物、河湖水面飞地下管沟上皮、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。

（5）图的比例尺为1:100-1:500,,2．种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。

②标明与周围固定构筑物和地上地下管线距离的尺寸。

③施工放线依据。

④自然式种植可以用方格网控制距离和位置，方格网用2米x2米一10米x10米，方格网尽量与测量图的方格线在方向上一致。

⑤现状保留树种，如属于古树名木，则要单独注明。

⑥图的比例尺为1:100--:500o（2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。

②标明施工时准备选用的园林植物的高度、体型。

③标明与山石的关系。

④图的比例尺为1:20-1:50.（3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。
