ASME焊接材料选择指南
- 格式:pdf
- 大小:222.80 KB
- 文档页数:50

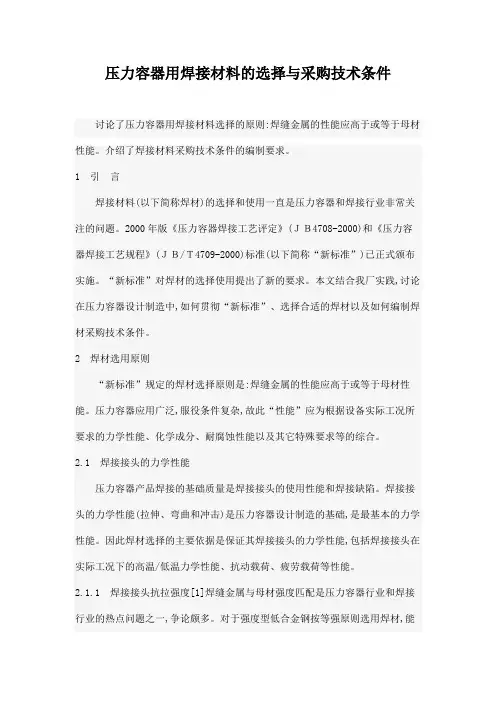

压力容器用焊接材料的选择与采购技术条件讨论了压力容器用焊接材料选择的原则:焊缝金属的性能应高于或等于母材性能。
介绍了焊接材料采购技术条件的编制要求。
1 引言焊接材料(以下简称焊材)的选择和使用一直是压力容器和焊接行业非常关注的问题。
2000年版《压力容器焊接工艺评定》(JB4708-2000)和《压力容器焊接工艺规程》(JB/T4709-2000)标准(以下简称“新标准”)已正式颁布实施。
“新标准”对焊材的选择使用提出了新的要求。
本文结合我厂实践,讨论在压力容器设计制造中,如何贯彻“新标准”、选择合适的焊材以及如何编制焊材采购技术条件。
2 焊材选用原则“新标准”规定的焊材选择原则是:焊缝金属的性能应高于或等于母材性能。
压力容器应用广泛,服役条件复杂,故此“性能”应为根据设备实际工况所要求的力学性能、化学成分、耐腐蚀性能以及其它特殊要求等的综合。
2.1 焊接接头的力学性能压力容器产品焊接的基础质量是焊接接头的使用性能和焊接缺陷。
焊接接头的力学性能(拉伸、弯曲和冲击)是压力容器设计制造的基础,是最基本的力学性能。
因此焊材选择的主要依据是保证其焊接接头的力学性能,包括焊接接头在实际工况下的高温/低温力学性能、抗动载荷、疲劳载荷等性能。
2.1.1 焊接接头抗拉强度[1]焊缝金属与母材强度匹配是压力容器行业和焊接行业的热点问题之一,争论颇多。
对于强度型低合金钢按等强原则选用焊材,能保证焊接接头具有足够的韧性储备,适当超强有利于提高接头的抗脆断性能。
对于强度级别为700~800MPa的高强钢,焊缝金属超强或过分低强,均易促进脆性断裂,接近等强的接头最为理想。
焊缝低强在工艺上可以降低预热温度,减少冷裂纹敏感性。
因此ASME规范、GB150在坚持等强匹配的同时,也允许低匹配或高匹配在一定场合的实施应用。
从文字表面上看,JB/T4709对焊材的选用要求完全依照等强原则。
实际上,标准起草人在“标准释义”中说明:通常是按照熔敷金属名义值来选用焊材,而“熔敷金属实际强度往往超出名义值很多,再考虑冶金因素或熔化比的作用,实际焊缝的强度水平将远远超出焊材熔敷金属的名义值”。
DHME 压力容器焊接手册(ASME规范)焊接科-焊接技术系2007年目录第一章 总则1.1目的1.2适用范围1.3参考文献第二章 设计规范2.1 编制WPS2.2 评定PQR2.3 设备焊接坡口设计第三章 采购要求3.1 焊接材料采购技术要求3.2 焊接材料选择指南第一章 总则1.1目的作为焊接ASME规范容器的参考基准。
1.2 适用范围本手册适用于按照ASME规范建造的压力容器焊接的设计、采购、检验等。
1.3参考文献1)ASME规范第VIII-1卷。
2)ASME规范第VIII-2卷。
3)ASME规范第IX卷。
4)ASME规范第II-C卷。
第二章 设计规范2.1 焊接工艺规程WPS2.1.1 工艺评定用焊接工艺规程工件焊接前,应编制工艺评定用焊接工艺规程(格式如正式的焊接工艺规程),评定试件应按工艺评定用焊接工艺规程焊接。
此焊接工艺规程在工艺评定合格前,不得用于正式产品焊接。
2.1.2 合格的焊接工艺规程工艺评定合格后,根据工艺评定的记录(电流、电压、焊接速度等),修改工艺评定用焊接工艺规程而编制出合格的焊接工艺规程。
2.2 焊接工艺规程的格式及填表方法如下:焊接工艺规程WELDING PROCEDURE SPECIFICATIONS (WPS)Company Name 公司名称 (1) Reviewed By:签字人 (2) Welding Procedure Specification No.WPS 编号 (3) Date 日期 (4) Supporting PQR No.(s)所依据的PQR编号 (5) Revision No.修改文件号 (6) Date 日期 (7)Welding Process(es) 焊接方法 (8) Type(s)自动化等级(自动,手工,机动或半自动) (9) (Automatic, Manual, Machine, or Semi-Auto.)* Each base metal-filler metal combination should be recorded individually对于每一种母材—填充金属的组合均需分别填表焊接工艺规程WELDING PROCEDURE SPECIFICATION (WPS)WPS No. Rev.POSITION QW-405 焊接位置Position(s) of Groove 坡口的位置 (31) Welding Progression: Up 向上 (32) Down 向下 (32) Position(s) of Fillet 角焊缝位置 (33) POSTWELD HEAT TREATMENT QW-407 焊后热处理Temperature Range 温度范围 (37) Time Range 时间范围 (38)Preheat QW-406 预热Preheat Temp. Min.预热温度最小 (34) Interpass Temp. Max.层间温度最大 (35) Preheat Maintenance预热的保持方式 (36) (Continuous or special heating where applicable should be recorded) GAS QW-408 气体Percent Composition 百分组成Gas(es) (Mixture) Flow Rate气体 (混合保护气体) 流量Shielding 保护气体 (39) Trailing尾部保护气体 (40) Backing背面保护气 (41)ELECTRICAL CHARACTERISTICS QW-409电特性Current AC or DC 交流或直流 (42) Polarity极性 (43)Amps(Range) 安培(范围) (44) Volts(Range)伏特(范围) (45)(Amps and Volts range should be recorded for each electrode size,position, and thickness, etc. This information may be listed in a tabularform similar to that shown below.)(安培和伏特范围应按每种焊丝尺寸,位置和厚度等分别记录,可按以下表的方式记录)Tungsten Electrode Size and Type (46)钨极规格和类型 (Pure Tungsten,2%Thoriated etc.)(纯钨极或2%钍钨极等) Mode of Metal Transfer for GMAW (47)金属过渡方式(GMAW) (Spray arc,short circuiting arc,etc)(射流或断路等) Electrode wire feed speed range (48)送丝速度范围TECHNIQUE QW-410String or Weave Bead无摆动焊或摆动焊 (49) Orifice or Gas Cup Size嘴孔或喷嘴尺寸 (50) Initial and Interpass Cleaning (Brushing,Grinding,etc)打底焊道和中间焊道的清理方法(清理和打磨等等) (51) Method of Back Gouging背面清理方法 (52) Oscillation摆动 (53) Contact Tube to Work Distance导电嘴—工件距离 (54) Multiple or Single Pass (Per side)多道焊或单道焊(每边) (55)Multiple or Single Electrodes多丝焊或单丝焊 (56) Travel Speed(Range)焊接速度(范围) (57) Peening锤击 (58) Other其它 (59)焊层 焊接方法 填充金属Filler Metal电流Current电压范围焊接速度范围其它例如:备注,说明,加热丝,施焊技术,焊炬角度等等Weld Layer(s) Process 种类Class直径Dia.极性Type Polar安培Amp RangeVolt Range TravelSpeedRangeOther(e.g. Remarks,Comments,Hot WireAddition, Technique, Torch Angle,Etc.)(60)PREPARED BY 编制 DATE日期 APPROVED BY 批准 DATE日期(1) 公司名称 如“大连日立机械设备有限公司”(2) 签字人 通常由DHME质保部-质保科长签字(3) WPS 编号 DHME编号规则AWPS+年号+流水号(4) 日期(5) PQR编号 支持工艺规程的PQR,编号规则APQR+年号+流水号(6) 修改文件号 从0开始(7) 日期(8) 焊接方法 SMAW+SAW或GTAW(9) 自动化等级 焊接方法的自动化程度,如:SMAW:手工GMAW&FCAW:半自动SAW:机动或自动GTAW:手工或自动(10) 接头 接头形状单面V形,双面V形,单面U形,双面U形,角焊缝,坡口焊缝&角焊缝,堆焊焊缝(11) 衬垫 记为 “√”,双面焊作为有垫板对待(12) 衬垫材料 如SA516-70,或母材及焊缝金属(13) 母材分类号 查QW-422,或AWS B2.1(14) 母材组号 查QW-422,或AWS B2.1若无冲击试验要求,此处可不填写“N/A”(15) 规格型号和等级 母材的型号和等级SA240-304(16) 化学成分和力学性能 母材的化学成分和力学性能填入无P-No.的母材的化学成分和力学性能(17) 坡口焊,母材厚度范围 按照QW-450(18) 角焊,母材厚度范围 按照QW-202.1,QW-451.3,QW-451.4,通常为“不限”(19) 坡口焊的管径范围 管件焊接时,填入管径(20) 角焊的母材厚度范围 通常为“不限”(21) 填充金属的ASME SFA号,或AWS A号 如“5.1”等或“GB/T5117”(22) 填充金属的等级 如“E7016”如“ER70S-2”(23) 填充金属的F-No. 按QW-432,无分类号填入“-”(24) 填充金属的A-No. 按QW-442,可按熔敷金属的化学分析结果、标准值、质量证明书(应注意焊接方法,焊接条件应与产品一致)(25) 填充金属尺寸 填充金属的尺寸(26) 坡口焊缝金属厚度 根据评定的结果填写(27) 角焊缝焊缝金属厚度 通常为“不限”(28) 焊丝-焊剂(等级) 填写焊丝和焊剂的型号,如“F7A2-EH14”(29) 焊剂牌号 当有冲击试验要求时,填写焊剂的“商品牌号”,如“G-80”当焊接高合金时,如奥氏体不锈钢时,必须填写焊剂的“商品牌号”,如“AT-SJ601”(30) 熔化性填充 当使用熔化性嵌条时,填写嵌条的类型,商品名称(31) 坡口的位置 坡口焊的位置,应按照评定结果,1G-6G(32) 焊接行进方向 3G,3F,5G,6G位置时必须填写,按照评定结果,“√”(33) 角焊缝位置 角缝焊接的位置,应按照评定结果,1F-4F(34) 预热温度 最低的预热温度,按照评定结果,堆焊时应分层填写,QW-406.1,QW-281.2(e) (35) 层间温度 最高的层间温度,按照评定结果, QW-406.3,QW-281.2(e)(36) 预热的保持方式 填入预热保持方法,需要消氢处理时,填入后热规范(37) 焊后热处理温度范围 按照焊接工艺评定,或“-”(38) 焊后热处理保温时间 焊后热处理的保温时间范围,按照评定结果(有冲击试验要求时),或“-” (39) 保护气体的类别,混合比,气体流量 按照评定结果(40) 尾部保护气体的类别,混合比,气体流量按照评定结果(41) 背面保护气体的类别,混合比,气体流量 按照评定结果(42) 电流 DC或AC(43) 电流极性 RP与SP,EN与EP,DC+与DC-,AC无极性之分(44) 焊接电流范围(45) 电弧电压范围(46) 钨极类型和尺寸 按照ISO6848,SFA-5.12(47) GMAW的金属过渡形式 短路过渡,颗粒过渡,喷射过渡(48) 送丝速度范围QW-409.8 以送丝速度代表电流控制时,填入送丝速度(49) 焊接技巧QW-409.10 直焊,摆动,直焊或摆动(50) 喷孔或喷嘴尺寸QW-410.3 GMAW,GTAW,PAW喷嘴的尺寸(51) 层道清理方法QW-410.5 打磨,打磨或刷(52) 背面清理方法QW-410.6 碳弧气刨,打磨,机加工(53) 机械摆动的参数QW-410.7 当采用机械摆动装置时,填入摆动的频率和幅度(54) 导电嘴-工件距离(干伸长)QW-410.8 SAW:30-40cmGMAW&FCAW:10-25cm(55) 多道焊或单道焊QW-410.9 填入“单道”或“多道”(56) 电极数 如:SAW:单丝SAW:双丝(57) 焊接速度(58) 锤击QW-410.5 填入“是”,“否”(59) 其它(60) 焊接规范 填入评定合格的焊接规范2.2 焊接工艺评定记录PQR焊接工艺评定记录PQR的格式和填写规则如下:焊接工艺评定记录PREHEAT QW-406预热Preheat Temp.预热温度 (25) Interpass Temp.层间温度 (26) Other其它 (27) 侧) (43) Single or Multiple Electrodes多丝焊或单丝焊 (44) Other其它 (45)焊接工艺评定记录PROCEDURE QUALIFICATION RECORD (PQR) PQR NO.Tensile Test QW-150 拉力试验Specimen No.试样号 Width宽Thickness厚Area面积UltimateTotal Load NUltimateUnit Stress MPaType of Failure& Location(46) (47) (48) (49) (50) (51) (52)Guide-Bend Tests QW-160 导引弯曲试验Type and Figure No. 类型和编号 Result 结果(53) (54)Toughness Test QW-170 韧性试验Specimen No. Notch Location Notch Type Test Temp.Impact Values Lateral Exp.侧向膨胀 Drop Weight 落锤试验试样号 缺口位置 缺口类型 试验温度冲击值 % Shear mm Break 断裂 No Break 不断裂(55) (56) (57) (58) (59) (60) (61) (62) (63)Fillet-Weld Test 角焊缝试验Result-Satisfactory: Yes No (64) Penetration into Parent Metal: Yes No 结果满意 是 否 熔透母材: 是 否 Macro-Results (65) 低倍检查结果Other Tests其它试验Type of test试验类型 (66) Deposit Analysis熔敷金属成分 (67) Other其它 (68) Welder's Name 焊工姓名 (69) Clock No.工号 (70) Stamp钢印 (71) Tests conducted by:执行人 (72) Laboratory Test No.实验室试验编号 (73) We certify that the statements in this record are correct and that the test welds were prepared, welded, and tested in accordance with the requirements of Section Ⅸ of the ASME Code.MANUFACTURER 制造厂 PREPARED BY 编制 DATE 日期 CERTIFIED BY 证明 DATE 日期 REVIEWED BY 签字 DATE 日期PQR填写规则:序号内容详细(1)公司名(2) PQR编号(3)日期评定合格日期(4) WPS编号及版号用于施焊评定试件的WPS(5)焊接方法(6)自动化等级 SMAW:手工GTAW:手工、自动SAW:机械化GMAW&FCAW:半自动(7)接头评定试件的坡口形式及焊道层、道布置(8)材料标准如“SA-516”(9)型号和等级“70”(10) P-No. 按QW-422(11) P-No. 按QW-422(12)试件厚度(13)试件直径(14)其它(15) SFA标准如“5.1”(16) AWS等级如“E7016”(17)填充金属F-No. 如“6”(18)焊缝金属A-No. 如“1”,可根据SFA标准、质量证明书、化学分析报告等依据(19)填充金属规格如“Φ4.0”(20)其它(21)焊缝金属厚度如“6.0mm”,对于每种焊接方法,应分别测量。

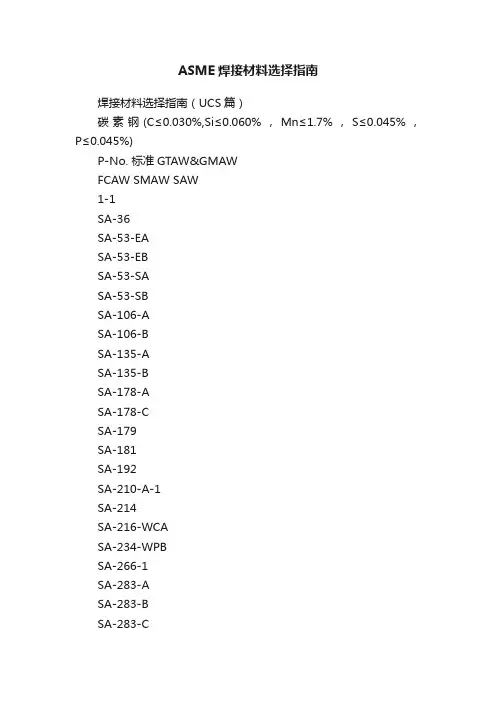

ASME焊接材料选择指南焊接材料选择指南(UCS篇)碳素钢(C≤0.030%,Si≤0.060%,Mn≤1.7%,S≤0.045%,P≤0.045%)P-No. 标准GTAW&GMAWFCAW SMAW SAW1-1SA-36SA-53-EASA-53-EBSA-53-SASA-53-SBSA-106-ASA-106-BSA-135-ASA-135-BSA-178-ASA-178-CSA-179SA-181SA-192SA-210-A-1SA-214SA-216-WCASA-234-WPBSA-266-1SA-283-ASA-283-BSA-283-CSA-285-A SA-285-BSA-285-C SA-333-1SA-333-6SA-334-1SA-334-6SA-350-LF1 SA-352-LCB SA-372-A SA-414-A SA-414-BSA-414-C SA-414-D SA-414-ESA-420-WPL6 SA-515-60 SA-515-65 SA-516-55 SA-516-60 SA-516-65 SA-524-ISA-524-IISA-556-A2 SA-556-B2 SA-557-A2 SA-557-B2 SA-562SA-662-ASA-675-45SA-675-50SA-675-55SA-675-60SA-675-65SA-695-B-35SA-727SA-765-ISA-836SA-1008-CS-ASA-1008-CS-BSA/AS 1548-PT430SA/AS 1548-PT460SA/CSA-G40.21-38W SA/EN 10028-2-P295GH SA/EN10028-3-P275NH SA/GB 6654-16MnR ER70S-2ER70S-3ER70S-4ER70S-6ER70S-7ER70S-GE70C-3XE70C-6XE70C-GXE70C-GSX(X=C,M)E6XT-GE7XT-1,-1M E7XT-2,-2M E7XT-3E7XT-4E7XT-5,-5M E7XT-6E7XT-7E7XT-8E7XT-9,-9M E7XT-10E7XT-11E7XT-12,-12M E7XT-G(X=0,1)E6010E6011E6012E6013E6018E6019E6020E6022E6027E7014E7015E7016E7018E7018ME7016-1(-46℃) E7018-1(-46℃)E7024E7027E7028E7048F6(A)P0-EXXXF6(A)P2-EXXXF6(A)P4-EXXXF6(A)P6-EXXXF6(A)P8-EXXXF7(A)P0-EXXXF7(A)P2-EXXXF7(A)P4-EXXXF7(A)P6-EXXXF7(A)P8-EXXXF7(A)PZ-EXXXPWHT将会使焊缝金属的抗拉强度下降10%~15%。

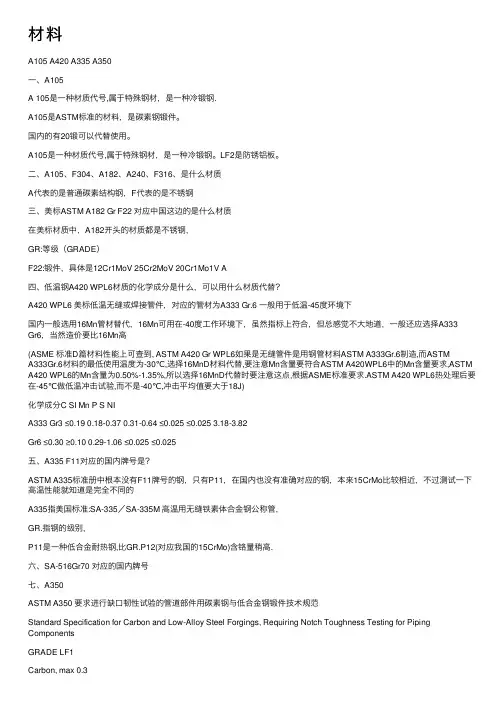

材料A105 A420 A335 A350⼀、A105A 105是⼀种材质代号,属于特殊钢材,是⼀种冷锻钢.A105是ASTM标准的材料,是碳素钢锻件。
国内的有20锻可以代替使⽤。
A105是⼀种材质代号,属于特殊钢材,是⼀种冷锻钢。
LF2是防锈铝板。
⼆、A105、F304、A182、A240、F316、是什么材质A代表的是普通碳素结构钢,F代表的是不锈钢三、美标ASTM A182 Gr F22 对应中国这边的是什么材质在美标材质中,A182开头的材质都是不锈钢,GR:等级(GRADE)F22:锻件,具体是12Cr1MoV 25Cr2MoV 20Cr1Mo1V A四、低温钢A420 WPL6材质的化学成分是什么,可以⽤什么材质代替?A420 WPL6 美标低温⽆缝或焊接管件,对应的管材为A333 Gr.6 ⼀般⽤于低温-45度环境下国内⼀般选⽤16Mn管材替代,16Mn可⽤在-40度⼯作环境下,虽然指标上符合,但总感觉不⼤地道,⼀般还应选择A333Gr6,当然造价要⽐16Mn⾼(ASME 标准D篇材料性能上可查到, ASTM A420 Gr WPL6如果是⽆缝管件是⽤钢管材料ASTM A333Gr.6制造,⽽ASTMA333Gr.6材料的最低使⽤温度为-30℃,选择16MnD材料代替,要注意Mn含量要符合ASTM A420WPL6中的Mn含量要求,ASTM A420 WPL6的Mn含量为0.50%-1.35%,所以选择16MnD代替时要注意这点,根据ASME标准要求.ASTM A420 WPL6热处理后要在-45℃做低温冲击试验,⽽不是-40℃,冲击平均值要⼤于18J)化学成分C SI Mn P S NIA333 Gr3 ≤0.19 0.18-0.37 0.31-0.64 ≤0.025 ≤0.025 3.18-3.82Gr6 ≤0.30 ≥0.10 0.29-1.06 ≤0.025 ≤0.025五、A335 F11对应的国内牌号是?ASTM A335标准册中根本没有F11牌号的钢,只有P11,在国内也没有准确对应的钢,本来15CrMo⽐较相近,不过测试⼀下⾼温性能就知道是完全不同的A335指美国标准:SA-335/SA-335M ⾼温⽤⽆缝铁素体合⾦钢公称管,GR.指钢的级别,P11是⼀种低合⾦耐热钢,⽐GR.P12(对应我国的15CrMo)含铬量稍⾼.六、SA-516Gr70 对应的国内牌号七、A350ASTM A350 要求进⾏缺⼝韧性试验的管道部件⽤碳素钢与低合⾦钢锻件技术规范Standard Specification for Carbon and Low-Alloy Steel Forgings, Requiring Notch Toughness Testing for Piping ComponentsGRADE LF1Carbon, max 0.3Manganese, max 0.60-1.35Sulfur, max 0.040Sillcon 0.15-0.30Nickel 0.40 maxChromium 0.30 maxMolybdenum 0.12 maxCopper 0.40 maxColumbium 0.02 maxVanadium 0.05 maxNitrogen ...ATSM A350属于低温铸钢,⼤概相当于我们国内的16Mn材质,但是低温可以达到-40,16Mn的适⽤范围是-29,经过适当调质处理可以达到要求。
企业标准共 13 页第1页新乡锅炉制造有限公司焊接材料选用2008—0424编制:校对:审核:审定:2008——发布2008——实施技术部发布总工程师批准:前言本标准是根据CE冶金和ASME法规第Ⅰ卷C篇《焊接材料》(2001版)、《蒸汽锅炉安全技术监察规程》(96版)进行编制。
本标准自实施之日起开始执行。
本标准于2008年首次制定。
本标准由技术部提出并归口。
本标准由技术部起草并解释。
本标准主要起草人:1范围本标准适用于依据ASME法规第Ⅰ卷及《蒸汽锅炉安全技术监察规程》制造的锅炉受压部件的焊接。
2引用标准XG30.2003.005 锅炉及压力容器承压元件焊接技术条件3 焊接材料的选用大容量锅炉受压部件焊接材料选用按下表。
注(1)E4303(J422)焊条只适合用于第一类压力容器中的非重要结构件。
(2)序号4~11项钢号工件如果焊后需进行正火温度范围内热加工时,埋弧自动焊选用H10Mn2焊丝。
(3)SJ101焊剂可用于序号13~18项钢号工件壳体纵、环逢窄间隙埋弧自动焊。
(4)E5515-G(J557)焊条适用于焊后需进行正火温度范围内热加工的13~16项钢号的工件。
(5)序号13~16项钢号工件如果焊后需进行正火温度范围内热加工时,埋弧自动焊焊丝选用H08MnMo焊丝。
(6)序号17~18项、序号21~24项钢号工件,如果焊后需进行正火温度范围内热加工时,焊条电弧焊选用E6015-D!(J607)焊条,埋弧生动焊选用H08Mn2Mo焊丝。
(7)序号25、26项钢号工件如果焊后需进行正火温度范围内热加工时,焊条电弧焊选用E7015-D2(J707)焊条,,埋弧自动焊焊丝选用H08Mn2NiMo。
(8)序号27~31项钢号工件,如果焊后需进行正火温度范围内热加工时,焊条电弧焊选用E7015~G(J707Ni)焊条,埋弧自动焊选用H08Mn2NiMo焊丝。
(9)E7015~G(J707Ni)焊条亦适用于低温容器和要求冲击韧性高的很需要结构。
美国ASME锅炉及压力容器焊接标准时间:2002-05-18 11:36:12(第II卷第C分卷)标准号标准名称SFA-5.1 碳钢手工电弧焊焊条(Carbon steel Electrodes for Shielded Metal Arc Welding)SFA-5.2 碳钢和低合金钢氧-可燃气焊接填充丝(Carbon and Low Alloy Steel Rods for Oxyfuel Gas Welding)SFA-5.3 铝和铝合金药皮焊条(Aluninum and Aluninum Alloy Electrodes for Shielded Metal Arc welding) SFA-5.4 不锈钢手工电弧焊焊条(Stainless Steel Electrodes for Shielded Meral Arc Welding)SFA-5.5 低合金钢手工电弧焊焊条(Low-Alloy Steel Electrodes for Shielded Meral Arc Welding)SFA-5.6 铜和铜合金药皮焊条(Covered Copper and Copper Alloy Arc Welding Electrodes)SFA-5.7 铜和铜合金焊丝和填充丝(Copper and Copper Alloy Bare Welding Rods and Electrodes)SFA-5.8 钎焊和熔钎焊钎料(Filler Metals for Brazing and Braze Welding)SFA-5.9 不锈钢焊丝和填充丝(Bare Stainless Steel Welding Electrodes and Rods)SFA-5.10 铝和铝合金焊丝和填充丝(Bare Aluminum and Aluninum Alloy Welding Electrodes and Rods)SFA-5.11 镍和镍基合金手工电弧焊焊条(Nickel and Nickel-Alloy Welding Electrodes for Shielded Metal Ara Welding) SFA-5.12 弧焊和切割用钨和钨合金电极(Tungsten and Tungeten-Alloy Electrodes for Arc Welding And Cutting) SFA-5.13 堆焊用实芯焊丝和焊条(Solid Surfacing Welding Rods and Electrodes)SFA-5.14 镍及镍合金裸填充丝和焊丝(Nickel and Nickel-Alloy Bare Welding Electrodes and Rods)SFA-5.15 铸铁焊丝、焊条和填充丝(Welding Electrodes and Rods for Cast Iron)SFA-5.16 钛和钛合金焊丝和填充丝(Titanium and Titanium Alloy Welding Rods and Electrodes)SFA-5.17 埋弧焊用碳钢焊丝和焊剂(Carbon Steel Electrodes and Fluxes for Submerged Arc Welding)SFA-5.18 碳钢气体保护电弧焊填充丝(Carbon Steel Electrodes and Rods for Gas Shielded Arc Welding)SFA-5.20 碳钢弧焊药芯焊丝(Carbon Steel Electrodes for Flux Cored Arc Welding)SFA-5.21 埋焊组合填充焊丝和焊条(Composite Surfacing Welding Rods and Ekectrodes)SFA-5.22 弧焊用不锈钢药芯焊丝和钨极气体保护焊用不锈钢药芯填充丝(Stainless Steel Electrodes for Flux Cored Arc Welding and StainlessSteel Flux Cored Rods for Gas Tungsten Arc Welding)SFA-5.23 埋弧焊用低合金钢焊丝和焊剂(Low-Alloy Steel Electrodes and Fluxes for Submerged Arc Welding)SFA-5.24 锆和锆合金焊丝和填充丝(Zirconium and Zirconium Alloy Welding Electrodes and Rods)SFA-5.25 电渣焊用碳钢和低合金钢焊丝和焊剂(Carbon and Low-Alloy Steel Electrodes and Fluxes for Electrogas Welding)SFA-5.26 碳钢和低合金钢气电焊焊丝(Carbon and Low-Alloy Steel Electrodes for Electrogas Welding)SFA-5.28 低合金钢气保护电弧焊焊丝和填充丝(Low -Alloy Steel Electrodes and Rods for Gas Shielded Arc Welding)SFA-5.29 药芯焊丝电弧焊用低合金钢焊丝(Low -Alloy Steel Electrodes for Flux Cored Arc Welding)SFA-5.30 可熔化嵌条(Consumable Inserts)SFA-5.31 钎焊和熔钎焊钎剂(Fluxes for Brazing and Braze Welding)SFA-5.01 填充金属采购导则(Filler Metal Procurement Guidelines)。
asme 焊接标准ASME焊接标准。
ASME(美国机械工程师学会)是一个国际性的专业组织,致力于推动机械工程领域的技术发展和标准制定。
在焊接领域,ASME制定了一系列的标准,旨在确保焊接工艺的质量和安全性。
本文将介绍ASME焊接标准的相关内容,包括其适用范围、主要内容和实际应用。
ASME焊接标准涵盖了多个方面,包括焊接材料、焊接工艺、焊接检测和焊接人员资质等。
其中,最为重要的标准之一是ASME Boiler and Pressure Vessel Code (ASME锅炉及压力容器规范),该规范规定了锅炉和压力容器的设计、制造、检验和验收的要求,其中包括了焊接方面的要求。
另外,ASME还制定了一系列的焊接程序规范(WPS)和焊接操作规范(PQR),用于指导焊接工艺的开发和验证。
ASME焊接标准的适用范围非常广泛,涵盖了多个行业和领域。
在石油化工、核能、航空航天、造船、铁路、桥梁、建筑等领域,ASME焊接标准都有着重要的应用。
通过遵循ASME焊接标准,可以确保焊接工艺的质量和可靠性,从而保障工程设备和结构的安全运行。
ASME焊接标准的主要内容包括了焊接材料的选择和规范、焊接工艺的制定和验证、焊接接头的设计和评定、焊接质量的检测和评定等。
在焊接材料方面,ASME规定了一系列的焊接材料的标准和规范,包括焊接电极、焊丝、焊剂等。
在焊接工艺方面,ASME要求制定详细的焊接程序规范,并进行焊接操作规范的验证,以确保焊接工艺的稳定性和可靠性。
在焊接接头设计和评定方面,ASME规定了多种焊接接头的设计要求和评定标准,包括对焊缝形状、尺寸、位置、质量等方面的要求。
在焊接质量检测方面,ASME要求进行多种焊接质量的检测和评定,包括焊缝的无损检测、力学性能测试、金相组织分析等。
ASME焊接标准在实际应用中发挥着重要的作用。
通过遵循ASME焊接标准,可以确保焊接工艺的质量和安全性,从而保障工程设备和结构的安全运行。
在工程实践中,焊接工程师和技术人员需要熟悉ASME焊接标准的相关要求,合理制定焊接工艺,并进行焊接质量的检测和评定。
ASME常用焊材规范表SFA-5.01填充金属采购导则(1)SFA-5.1/SFA-5.1M手工电弧焊用碳钢焊条标准(9)SFA-5.2氧燃气焊接用碳钢和低合金钢填充丝标准(42)SFA-5.3/SFA-5.3M手工电弧焊用铝和铝合金焊条标准(48)SFA-5.4/SFA-5.4M手工电弧焊用不锈钢焊条标准(58)SFA-5.5/SFA-5.5M手工电弧焊用低合金钢焊条标准(87)SFA-5.6铜和铜合金药皮焊条标准(129)SFA-5.7铜和铜合金光焊丝和填充丝标准(145)SFA-5.8/SFA-5.8M钎焊和钎接焊填充金属标准(154)SFA-5.9/SFA-5.9M不锈钢光焊丝和填充丝标准(181)SFA-5.10/SFA-5.10M铝和铝合金光焊丝和填充丝标准(203)SFA-5.11/SFA-5.11M手工电弧焊镍和镍合金焊条标准(227)SFA-5.12/SFA-5.12M电弧焊和切割用钨和钨合金电极标准(253)SFA-5.13手工电弧焊用堆焊焊条标准(264)SFA-5.14/SFA-5.14M镍和镍合金光填充丝和焊丝标准(281)SFA-5.15铸铁用焊条、焊丝和填充丝标准(300)SFA-5.16/SFA-5.16M钛和钛合金焊丝和填充丝标准(314)SFA-5.17/SFA-5.17M埋弧焊用碳钢焊丝和焊剂标准(329)SFA-5.18/SFA-5.18M气体保护焊用碳钢焊丝和填充丝标准(352)SFA-5.20/SFA-5.20M弧焊用碳钢药芯焊丝标准(375)SFA-5.21堆焊用光焊丝和填充丝标准(404)SFA-5.22弧焊用不锈钢药芯焊丝和钨极气体保护焊用不锈钢药芯填充丝标准(425)SFA-5.23/SFA-5.23M埋弧焊用低合金钢焊丝和焊剂标准(457)SFA-5.24/SFA-5.24M锆和锆合金焊丝和填充丝标准(487)SFA-5.25/SFA-5.25M电渣焊用碳钢和低合金钢焊丝和焊剂标准(496) SFA-5.26/SFA-5.26M气电焊用碳钢和低合金钢焊丝标准(516)SFA-5.28/SFA-5.28M气体保护电弧焊用低合金钢焊丝和填充丝标准(537) SFA-5.29/SFA-5.29M弧焊用低合金钢药芯焊丝标准(563)AWS 常用焊材规范表。
焊接材料选择指南(UCS篇)碳素钢P-No. 标准GTAW&GMAW FCAW SMAW SAW1-1SA-36SA-53-EASA-53-EBSA-53-SASA-53-SBSA-106-ASA-106-BSA-135-ASA-135-BSA-178-ASA-178-CSA-179SA-181-60SA-192SA-210-A-1SA-214SA-216-WCASA-234-WPBSA-266-1SA-283-ASA-283-BSA-283-CSA-283-DSA-286-ASA-285-BSA-285-CSA-333-1SA-333-6SA-334-1SA-334-6SA-350-LF1SA-352-LCBSA-372-ASA-420-WPL6SA-515-60SA-515-65SA-516-55SA-516-60SA-516-65SA-524-ISA-524-IISA-556-A2SA-556-B2SA-557-A2SA-557-B2SA-662-ASA-662-BSA-727SA-765-ISA-836ER70S-2ER70S-3ER70S-4ER70S-6ER70S-7ER70S-GE70C-3XE70C-6XE70C-GXE70C-GSX(X=C,M)E6XT-GE7XT-1,-1ME7XT-2,-2ME7XT-3E7XT-4E7XT-5,-5ME7XT-6E7XT-7E7XT-8E7XT-9,-9ME7XT-10E7XT-11E7XT-12,-12ME7XT-G(X=0,1)E6010E6011E6012E6013E6018E6019E6020E6022E6027E7014E7015E7016E7018E7018ME7016-1(-46℃)E7018-1(-46℃)E7024E7027E7028E7048F6(A)P0-EXXXF6(A)P2-EXXXF6(A)P4-EXXXF6(A)P6-EXXXF6(A)P8-EXXXF7(A)P0-EXXXF7(A)P2-EXXXF7(A)P4-EXXXF7(A)P6-EXXXF7(A)P8-EXXXF7(A)PZ-EXXXPWHT将会使焊缝金属的抗拉强度下降10%~15%。
(热处理时间越长,下降的越多)正火将会使焊缝金属的抗拉强度下降20~25%。
(从奥氏体化温度冷却时,冷却速度越小,下降的越多,而正火时的保温时间对强度的影响却不大,也许使用1.6Mn—1.8Ni-0.5Mo类型的焊缝金属更合适,如MF-38×US-49A(含0.2Mo,适于长时间热处理),或D2,F3类型)采用交流电源焊接通常会使焊缝金属具有更好的低温冲击韧性和更高的抗拉强度。
遇到厚板多层焊或焊后进行正火热处理等情况,需要防止焊缝强度过低现象。
对要求塑性好、冲击韧性、低温性能高、抗裂能力强的焊缝,应选用碱性低氢型焊材。
对于有特殊要求的焊缝(如低温冲击韧性),可选用低合金钢焊材。
预热温度(预热温度越高,焊缝强度越低,焊缝硬度也越低)、层间温度(影响焊缝及热影响区的冷却速碳素钢P-No. 标准GTAW&GMAW FCAW SMAW SAW1-2SA-105SA-106-CSA-181-70SA-210-CSA-216-WCBSA-216-WCCSA-234-WPCSA-266-2SA-226-3SA-266-4SA-299SA-350-LF2SA-372-BSA-455SA-508-1SA-508-1ASA-515-70SA-516-70SA-537-1SA-541-1SA-541-1ASA-556-C2SA-557-C2SA-587SA-662-CSA-737-BSA-738-ASA765-IIER70S-2ER70S-3ER70S-4ER70S-6ER70S-7ER70S-GE70C-3XE70C-6XE70C-GXE70C-GSX(X—C,M)E7XT-1,-1ME7XT-2,-2ME7XT-3E7XT-4E7XT-5,-5ME7XT-6E7XT-7E7XT-8E7XT-9,-9ME7XT-10E7XT-11E7XT-12,-12ME7XT-G(X—0,1)E7014E7015E7016E7018E7018ME7016-1(-46℃)E7018-1(-46℃)E7024E7027E7028E7048F7(A)P0-EXXXF7(A)P2-EXXXF7(A)P4-EXXXF7(A)P6-EXXXF7(A)P8-EXXXF7(A)PZ-EXXXPWHT将会使焊缝金属的抗拉强度下降10%~15%。
(热处理时间越长,下降的越多)正火将会使焊缝金属的抗拉强度下降20~25%。
(从奥氏体化温度冷却时,冷却速度越小,下降的越多,而正火时的保温时间对强度的影响却不大,也许使用1.6Mn—1.8Ni-0.5Mo类型的焊缝金属更合适,如MF-38×US-49A(含0.2Mo,适于长时间热处理),或D2,F3类型)采用交流电源焊接会使焊缝金属具有更好的低温冲击韧性和更高的抗拉强度。
遇到厚板多层焊或焊后进行正火热处理等情况,需要防止焊缝强度过低现象。
对要求塑性好、冲击韧性、低温性能高、抗裂能力强的焊缝,应选用碱性低氢型焊材。
对于有特殊要求的焊缝(如低温冲击韧性),可选用低合金钢(C-Mn-Si-Ti,Mn-Ni,Mn-Mo,Mn-Ni-Mo)焊材。
预热温度(预热温度越高,焊缝强度越低,焊缝硬度也越低)、层间温度(影响焊缝及热影响区的冷却速度,层间温度越低,焊缝强度越高,焊缝硬度也越高)会较强地影响焊缝的力学性能。
低合金高强钢P-No. 标准GTAW&GMAW FCAW SMAW SAWSA-537-2 SA-537-3ER80S-Ni1ER80S-GE8XT-Ni1 E8018-C3 /1-3(C-Mn-Si-V,Cb) SA-737-CSA-738-BSA-738-CER80S-D2ER90S-D2ER90S-GE110T5-K4 E9018-ME9018-GSA-738-B应用在AP1000核电站的内安全壳上。
3-1 (C-0.5Mo)SA-204-ASA-209-T1SA-209-T1aSA-209-T1bSA-217-WC1SA-234-WP1SA-250-T1SA-250-T1aSA-250-T1bSA-335-P1SA-335-P15SA-352-LC1SA-369-FP1ER70S-A1ER80S-D2E8XT1-A1,-A1ME7XT5-A1,-A1ME7010-A1E7011-A1E7015-A1E7016-A1E7018-A1E7020-A1E7028-A1F7A(P)X-EX-A1F8A(P)X-EX-A2F8A(P)X-EX-A33-1 (0.5Cr-0.5Mo) SA-213-T2SA-335-P2SA-369-FP2SA-387-2-1/ EXXTX-B1E8016-B1E8018-B1/C-0.5Mo钢:D2焊材比A1型焊材具有更高的强度和更好的低温冲击韧性,高温力学性能也良好,但常必须进行焊后热处理。
0.5Cr-0.5Mo钢:应用比较少,故B1型焊材的制造厂家非常少。
3-2 (C-0.5Mo) SA-182-F1 SA-204-B SA-204-C SA-336-F13-2 (Mn-0.5Mo) SA-302-AER70S-A1ER80S-D2E8XT1-A1,-A1ME7XT5-A1,-A1ME7010-A1E7011-A1E7015-A1E7016-A1E7018-A1E7020-A1E7027-A1F7A(P)X-EA1-A13-2 (0.5Cr-0.5Mo) SA-387-2-2SA-182-F2EXXTX-B1E8016-B1E8018-B1C-0.5Mo钢:D2焊材比A1型焊材具有更高的强度和更好的低温冲击韧性,高温力学性能也良好,但常必须进行焊后热处理。
0.5Cr-0.5Mo钢:应用比较少,故B1型焊材的制造厂家非常少。
Mn-Ni-Mo高强钢P-No. 标准GTAW&GMAW FCAW SMAW SAW3-3 (Mn-0.5Mo) SA-302-BSA533-A-1ER80S-D2ER80S-GE8018-D1E9018-GF8A(P)X-EX-A2F8A(P)X-EX-A3F9A(P)-EX-F33-3(Mn-0.5Mo-0.75Ni)SA-302-C SA-302-D SA-508-2-1 SA-508-3-1 SA-533-A-2 SA-533-B-1 SA-533-B-2 SA-533-C-1 SA-533-C-2 SA-533-D-23-3 (Mn-0.25Mo-V) SA-487-2-A SA-487-2-B SA-487-4-A3-3(0.75Ni-0.5Mo-0.3Cr-V) SA-508-2-2 SA-508-3-2 SA-541-2-1 SA-541-2-23-3 (0.5Ni-0.5Mo-V) SA541-3-1 SA-541-3-23.5Ni-1.75Cr-0.5Mo-V SA-508-4N-3ER90S-D2ER90S-GE9XT1-D1,D1ME9XT5-D2,D2ME10XT5-D2,-D2ME9XT1-D3,-D3ME9015-D1E9018-D1E10015-D2E10016-D2E10018-D2E8016-D3E8018-D3E9018-D3E9018-GF9A(P)-EX-F3Mn-Mo,Mn-Ni-Mo钢通常采用Mn-Ni-Mo焊材进行焊接,以使焊缝具有更好的低温冲击韧性。
Mn-Mo,Mn-Ni-Mo钢具有较高的强度,及优良的低温冲击韧性,经常用于建造核电设备(反应堆安全壳,稳压器,蒸汽发生器等),对于焊接核电设备的焊材应采用极高的质量保证措施生产。
焊材中的杂质元素(P,S,Cu)应严格控制,包括焊丝表面不得进行镀Cu(反应堆容器核心带用)。
制造核电焊材的制造厂最好有ASME的QSC证书(如ESAB,蒂森,林垦,TECHALLOY,SMC)。
Cr-Mo耐热钢P-No. 标准GTAW&GMAW FCAW SMAWSAW4-1(1~1.25Cr-0.5Mo)SA-182-F11-1SA-182-F11-2SA-182-F12-1SA-182-F12-2SA-202-ASA-202-BSA-213-T11SA-213-T12SA-217-WC4SA-217-WC5SA-217-WC6SA-234-WP11-1SA-234-WP12-1SA-335-P11SA-335-P12SA-336-F11-2SA-336-F11-3SA-336-F12SA-369-FP11SA-369-FP12SA-387-11SA-387-12ER80S-B2ER70S-B2LE80C-B2E70C-B2LE8XT1-B2,-B2ME8XT5-B2,-B2ME8XT1-B2H,-B2HME8XT1-B2L,-B2LME8XT5-B2L,-B2LME8016-B2E8018-B2E7015-B2LE7016-B2LE7018-B2LF7PX-EX-B2F8PX-EB2-B21. 母材:P4-1的母材典型的1~1.25%的Cr及0.5%的Mo。
