最新工厂防静电地线及设备接地线安装方案图

静电接地安装工程图解　一　接地井施工示意图1.水泥保护层； 2.垂直接地极，共 4 根，用铁锤打进 1 米； 3.大地本土； 4.水平接地极，共 10 根，需打进垂直接地极 后，再用电焊机焊劳； 5.回填土（本土 + 降阻剂）；2m 3m1m图一：接地井结构示意图图二：先打进四根垂直接地极，再焊水平接地极；图三：焊顶层水平接地极；≥0.5m图四：用两条扁铁将四根接地极交叉焊起来，必要 时，在交叉处增加一根垂直接地极，然后焊 好接地极引出扁铁；图五：接地扁铁与接地主线用螺丝扭紧，其与地面 间距如图所示，完成后，涂上防锈油；制作：王乾坤 审核： 核准： 日期：2014.12.6静电接地安装工程图解　二ABCDE多股铜芯线 T 字型的连接方法图解FE2 5米线 10米线 15米线 断开此处E110米15米接地极辅助接地极 插入大地辅助接地极 插入大地接地电阻测试示意图制作：王乾坤 审核： 核准： 日期：2014.12.6胜利接地电阻测试仪测试方法接地电阻测试现场接地电阻测试结果为 4.2Ω,符合防雷接地，高压线路外箱，生产设备外壳安全接地需要，对于生产线仪器外壳接地， 静 电胶皮，电烙铁，静电手环，电动工具的接地，符合预先设计的接地电阻≤10Ω的要求；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片　一1.接地井开挖规格（受场地限制）为：上面为 90*70*30，图中水管以下 90*60*100，图中的左上与右下角用Ф25*200 铜棒先打进约 30 厘米，拔出来，放上颗粒食盐，再打进 1 米；2.接地井打第二根Ф25*200 铜棒现场图片；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片　二3.这两处为 50*50*200 镀锌角铁；回填泥土时，填一层约 30 公分的泥土，放一层盐；4.上面的一层泥土，也放一层盐，确保土壤干燥气节也导电良好；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片　三5.两根铜棒与两根镀锌角铁均用 Ф8 的铜棒拆弯约 60 毫米后，再用氧焊焊劳；6.施工现场；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片　四7.对角交叉连接示意图；7.对角交叉连接位置用 Ф8 铜管将上下两根焊接相连；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片　五8. Ф8 铜管与角铁焊接效果图，图中为焊点被烧红，温度还没下降时的状态；9.用胜利VC890D 数字万用表200Ω档分别测试两根铜棒与两根角铁对引出铜棒的连接电阻，结果均为0.1Ω，合格；10.确认连接效果与接通电阻值符合要求后，用混泥土将接地井铺平，恢复原来的水平状态；制作：王乾坤 审核： 核准： 日期：2015.1.17。

对於设备的接地与防静电的接地，专家的看法请叁考。

电器设备金属外壳接地、低压二次线圈一相接地主要是防止设备漏电而接地，属于保护接地。

电器设备的中性点接地，属于工作接地。

人体接地，是针对电子设备工作时，使人体和电子设备机体同电位，防止人体静电对电子设备造成损害。

一般是一个带引线的金属环戴在手腕上，引线的另一端接地（机壳）。

人体接的“地”与设备接的“地”分开，是避免因两个“地”之间的干扰而产生人身或电子设备的不安全情况。

接地设备是为了把要检修或者别的电器把设备内的残留余电释放不会造成人员和设备的损伤防静电装置是防止其他带电设备产生的电磁辐射对不带点的设备产生电流互感，造成人员和设备的损伤总之为了安全都是为了把不该存在的漏电或静电放入大地，但阻抗要求不同，安全级别不同，防静电地线一般会经过一个电阻接在操作人员身体上，所以安全要求更高。

a、防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω，埋设与检测方法应符合GBJ 97的要求。

b、防静电地线不得接在电源零线上，不得与防雷地线共用。

因为雷击等现象会通过回路影响产品的性能和人身安全。

c、使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。

d、接地主干线截面积应不小于100mm2；支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜。

e、接地主干线的连接方式应采用钎焊。

f、防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器，如锷鱼夹、插头座等。

g、对接地电阻值要求较高的工作场所应该安装接地系统监测报警仪。

接地有三种1，市电接地，2，防雷接地，3，防静电接地不同的接地，应用的相关标准是不一样的所以配电箱的地线是不能共用的制作防静电接地很复杂，国标对地电阻4欧姆，欧标对地电阻1欧姆设备接地是你们厂务提供的总接地端，而防静电接地是感应电或弱电接地，两者不能混接。

防静电扣与防静电台垫的安装方法教程和示意图防静电接地线与防静电台垫的安装方法及示意图凡在我司购买防静电接地线及防静电台垫的客户都可以来电咨询安装方法，我司有专业的技术人员指导，接地是否正确直接会影响到整个生产车间的防静电效果，流水线车间为什么要使用防静电接地线？对ESD安全台而言，接地线接地的概念是使所有导体均处于同一电位，这样就使两导体间的电位差降至最小。

由于电源地与大地总是在控制区内，因此是最方便的连接点。

如果防静电腕及ESD台垫均接至同一接地点，那么它们电位相同，是正确的安装方式。

防静电腕首先连到ESD台垫，然后穿过台垫，再从台垫对角穿出，最后接地，这样连接，台垫至地有附加的串联阻抗（电阻或电容），有时，操作者可以与接地的台式设备或位于台垫上的ESD敏感设备处于不同的电位。

接地线，每个插座有1M欧姆电阻；可实现0M欧姆电阻；黑色和蓝色PVC绝缘层；10英尺接地线。

深圳市海威达航科技有限公司专业提供防静电手腕带、接地线等防静电耗材产品该款为星爪接地线质量品质保证，欢迎选购！主要由星爪或扣帽与线、鳄鱼夹组成。

款式有PVC接地线、PU接地线、双孔接地线及吸盘接地线。

有多种形式：吸盘+吸盘接地线、吸盘+鳄鱼夹接地线、吸盘接地线+端子、螺钉+鳄鱼夹接地线。

可按照要求定制。

防静电接地线（吸盘+鱼夹）该款为星爪接地线质量品质保证，欢迎选购！主要由星爪或扣帽与弹弓线、鳄鱼夹组成。

款式有PVC接地线、PU接地线、双孔接地线及吸盘接地线。

有多种形式：吸盘+吸盘接地线、吸盘+鳄鱼夹接地线、吸盘接地线+端子、螺钉+鳄鱼夹接地线。

可按照要求定制，安装具体方法如下： 1.把防静电台垫铺好在工作台,在工作台的角上安装好防静电接地线; 2.把防静电台垫划开一个小口,用接地线的星爪部分插入进去，星爪一定要跟防静电台垫紧扣好; 3.防静电接地线的另一端为锷鱼夹夹住防静电接地母线; 4.测量防静电接地线、防静电台垫与大地是否连通,测试通过,即防静电接地装置基本完成。

1. 防静电地线的埋设(1) .厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地，当雷击发生时，接地点乃至整个大楼的地面都将成为高压大电流的泄放点，一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外，三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点，故防静电地线的埋设点应距建筑物和设备地20米以外.(2) .埋设方法：为保证接地的可靠，致少应有三点以上接地，即每隔5m挖深1.5m以上坑，将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上)，再用3mm厚铜排将这三处焊接在一起，用16 m就绝缘铜芯线焊上引入室内为干线.(3) .坑内施以适量木炭粉和工业盐，以增加土壤导电性，填埋后用接地电阻测试仪测量，接地电阻应<4 Q.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试(1) .防静电地线全部使用6m就多股铜芯绝缘线，每楼层或适当区段用铜排或 40A以上开关，闸刀与主干线相连，以利检查维修.(2) .防静电地线缆应与设备外壳，工作台铁架，工作灯架等良好绝缘，防止短路，搭连或破皮连接(3) .于分段铜排或开关的"干线端"，另铺一条检查线.(1.5〜2 m就即可)，每车间设2~3检查点，固定好，标识清楚.(4) .测量:使用指针式万用表，电阻档.a) .各防静电测试点与防静电地线间电阻 5〜15 Q,理想应为0Q.但实际测得为2 m就导线从测试点到总结点电阻+6 m就,导线从总结点到被测点电阻之和，这一值约5-15 Q且基本不变，如测量结果趋于无穷大是为防静电地线或测量线有一条断线，应及时修好.b) .防静电地与设备地间电阻，这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度，地电流影响等十分复杂，尤其地电流，每时每刻大小方向频率等都在变,且主要决定测量结果，故只能用指针表测量，且其值从十几欧到几百 K都算正常，仅说明两地间未短路也未开路即可.3. 防静电地板最规范的防静电地板是类似防静电橡胶的复合结构，下层为导电层与防静电地连在一起，上层为绝缘防静电产生层，不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开，防止雷击时地板带静电，并将导电层通过1M Q20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高，但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶)，直接铺在建筑物地面上，大大降低造价，且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差4. 防静电工作台面：防静电橡胶绿色面为防静电产生层，电阻较大,表面电阻108〜1010 Q.防静电橡胶的黑色面电阻较小，表面电阻104〜106,与绿色面良好连接，可保妥善接地.起静电屏蔽和泄放作用.可通过扣式连接，由专用静电手环导线（内含1M电阻）接地.或在绝缘台面上放0.2mm厚铁板或铜箔，焊好导线通过1M Q电阻连接到静电地线，然后铺平防静电橡胶（黑面向下，贴紧导电片）.该1M Q 电阻同样起提供静电泄放通路，防止过速放电打火和隔离的作用.甚至坐椅（凳）也应引起重视，多数生产线上使用普通塑料凳，极易与衣物摩擦产生静电，有条件应采用防静电椅，并通过1M Q电阻接静电地，至少要将塑料凳用防静电布料套上.5. 电烙铁，小锡炉，测试仪器等用电设备的接地与测试：电烙铁，小锡炉测试仪器等必须用三端插头妥善接设备地，做到并不难，但由于经常发生如：插座接地端松脱，断线，烙铁头因氧化而与外壳（接设备地）断开等现象，故应每班次检测，可用自制简易通断指示灯测试，发现问题立即更换.6. 防静电服（衣，鞋,手套等）:所谓防静电服，是用特殊合成纤维织成布料，一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣，外着防静电服.冬季内穿多件化纤类，毛类衣物穿著防静电服也无大用.所以做好控制环境温度，湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生；隔离手与产品（绝缘）;防止汗渍污染产品等多重作用，是必用的.7. 防静电手环：防静电手环是由紧贴手腕的不锈钢外壳通过线内1M Q电阻由导线，铁夹接地.目的是既要随时泄放掉人体上的静电，又要防止快速放电产生的火花，对静电敏感器件造成损害，并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

一、工程概况及编制依据：1、工程概况：防雷、接地工程是电气施工中重要施工工序之一，它对保证系统的工作稳定，以及设备和人员的安全都具有十分重要作用，，尤其是像神华这样的特别重要的能源石化工程，具备易燃易爆的特点，又是国家重点能源转化工程，接地装置的安装质量就显得更加重要了。

这次神华829B 装置是采用镀锌角钢做接地极，镀锌扁钢做接地母线，共有接地极14根、-40*4接地主母线3365米、-25*4接地分支母线1230米；接地汇流排22套，各种保护管近200米，LEB等电位接线箱3套。

该工程隐蔽较多，被定位AR级质量控制，为保证该工序的施工质量，促进施工技术进步，确保工期按时完工，达到10月8号地下接地部分全部施工完毕的控制点的要求，特制定此方案。

2、编制依据2．1、《电气装置安装工程接地装置施工及验收规范》GB50169－2006；2．2、中国神华煤制油有限公司18万吨级/年合成油品装置招标文件及合同；2．3、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；2．4、《建筑电气工程施工质量验收规范》GBJ50303－2002；2．5、国家有关施工规范、标准；2．6、我公司的质量体系文件、环境管理体系文件、职业安全健康管理体系文件；2．7、公司历年来工程项目施工经验和公司综合优势、施工方法；2．8、《施工现场临时用电安全技术规范》JGJ-46-2005；2．9、SH3505-1999石油化工施工安全技术规程；2．10、已经甲方审批过的神华煤制油18万吨级/年合成油品装置（神华829装置）区域B施工组织设计。

二、施工程序：三、施工方法与技术要求：1、材料出库：1.1、施工前根据施工图材料表认真核对材料的规格、型号、材质、数量等应符合设计要求，外观完好。

材质证、合格证等产品文件应齐全。

1.2、合格产品做好记录并妥善保管。

不合格产品应做标识，隔离存放统一退库。

2、接地沟开挖：2．1、按照施工图在现场放线，应做到横平竖直、避免弯曲，接地沟深度应严格按设计要求，按-1.0m 开挖，宽度应考虑到安装接地极，敷设接地线能方便施工为准；上口宽度1米，成坡形，底口宽度0.4米。

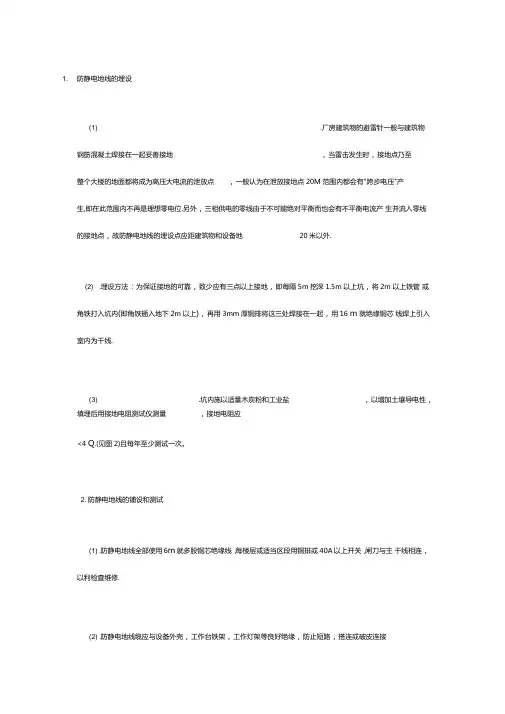

工厂防静电接地的方法工厂防静电接地的方法1.防静电地线的埋设：(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地，当雷击发生时，接地点乃至整个大楼的地面都将成为高压大电流的泄放点，一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位•另外，三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点，故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法：为保证接地的可靠，致少应有三点以上接地，即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上)，再用3mm厚铜排将这三处焊接在一起，用16 m川绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐，以增加土壤导电性，填埋后用接地电阻测试仪测量，接地电阻应＜4 Q.(见图2)且每年至少测试一次。

2.防静电地线的铺设和测试：(1).防静电地线全部使用6m川多股铜芯绝缘线，每楼层或适当区段用铜排或40A以上开关，闸刀与主干线相连，以利检查维修.(2).防静电地线缆应与设备外壳，工作台铁架，工作灯架等良好绝缘，防止短路，搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2 mm训可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表，电阻档.a).各防静电测试点与防静电地线间电阻5~15 Q,理想应为0Q.但实际测得为2mm导线从测试点到总结点电阻+6 mm，导线从总结点到被测点电阻之和，这一值约5-15 Q且基本不变, 如测量结果趋于无穷大，是为防静电地线或测量线有一条断线，应及时修好.b）.防静电地与设备地间电阻，这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成•但两接地线间由于地面干湿程度，地电流影响等十分复杂，尤其地电流,每时每刻大小方向频率等都在变，且主要决定测量结果，故只能用指针表测量，且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3•防静电地板最规范的防静电地板是类似防静电橡胶的复合结构，下层为导电层与防静电地连在一起，上层为绝缘防静电产生层，不会因行走的磨擦产生静电•铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开，防止雷击时地板带静电，并将导电层通过1M Q20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用•这种地板造价太高，但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板（仅有绝缘防静电产生层多为涂料或地板胶），直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用•但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面：防静电橡胶绿色面为防静电产生层，电阻较大,表面电阻108~1010 Q.防静电橡胶的黑色面电阻较小，表面电阻104~106,与绿色面良好连接，可保妥善接地•起静电屏蔽和泄放作用.可通过扣式连接，由专用静电手环导线（内含1M电阻）接地•或在绝缘台面上放0.2mm厚铁板或铜箔，焊好导线通过1M Q电阻连接到静电地线，然后铺平防静电橡胶（黑面向下，贴紧导电片）•该1M Q电阻同样起提供静电泄放通路，防止过速放电打火和隔离的作用.甚至坐椅（凳）也应引起重视，多数生产线上使用普通塑料凳，极易与衣物摩擦产生静电，有条件应采用防静电椅，并通过1M Q电阻接静电地，至少要将塑料凳用防静电布料套上.5.电烙铁，小锡炉,测试仪器等用电设备的接地与测试：电烙铁，小锡炉测试仪器等必须用三端插头妥善接设备地，做到并不难，但由于经常发生如:插座接地端松脱，断线,烙铁头因氧化而与外壳（接设备地）断开等现象，故应每班次检测，可用自制简易通断指示灯测试，发现问题立即更换.6.防静电服（衣，鞋，手套等）:所谓防静电服,是用特殊合成纤维织成布料，一般情况下揉搓磨擦不会产生静电•但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服•冬季内穿多件化纤类，毛类衣物穿著防静电服也无大用•所以做好控制环境温度，湿度，戴好静电手环比着静电服重要•防静电手套则起防止静电产生；隔离手与产品（绝缘）；防止汗渍污染产品等多重作用，是必用的.7.防静电手环：防静电手环是由紧贴手腕的不锈钢外壳通过线内1M Q电阻由导线,铁夹接地•目的是既要随时泄放掉人体上的静电，又要防止快速放电产生的火花，对静电敏感器件造成损害，并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m 以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.地线的埋设参考1、厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位。

另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外。

生产现场接地规一、目的：规接地的正确方法，统一接地标准，消除静电隐患，保证人员安全和产品质量。

二、适用围：本规规定了生产现场所有的设备、仪器、测试环境装备及工具在安全接地中应遵循的要求（包括和设备、仪器相连的附属仪器等），注意事项以及其它各项要求。

三、容：1.接地1.1一般规定1 ）用电设备接地及安全设计应根据工程特点、规模、发展规划和地质特点、操作维护情况合理确定设计方案。

2）不同用途和不同电压等级用电设备的接地，除另有规定外，宜采用一个总的接地装置；对其他非电力设备（电讯及其他电子设备）除有特殊要求者外，也可以采用共用接地装置，接地装置的接地电阻应符合其中最小值的要求。

3）电气保护接地电阻要求不大于4欧姆。

防静电接地母线与之间电阻要求不大于4欧姆，防雷保护接地电阻要求不大于1欧姆。

1.2接地分类将电气装置的任何金属部分经接地线和接地体与土壤之间做良好的电气联接称为接地。

接地按目的可以分为以下几种：（1）工作接地：保证电气设备在正常或事故的情况下安全运行，而将电力系统中某一点接地。

（2）防雷接地：避雷针、避雷器和保护间隙等的接地。

（3）防静电接地：为防止静电对产品等危害而设置的接地，防静电地线供静电工程器具和人体泄漏静电荷使用，但不得接在电源零线上，也不得与防雷地线共用。

（4）重复接地：在低压中性点接地供电系统中，为改善防雷性能，减轻零线断线的危害，降低漏电设备对地电压，将零线上一处或多处再接地。

（5）电气保护接地：为防止电器装置外露导体的漏电对人员、仪器造成损害，对电器装置的外露导体进行保护接地。

注：本规主要讲述电气保护接地、防静电接地。

1.3电气保护接地1.3.1电气保护接地形式生产现场保护接地按照下列要求进行配电（注：中性线N与保护线PE分开，N线属称工作零线，作用只用来通过三相不平衡电流和单相负载电流。

PE线为电气保护地线，电器装置外露可导电部分与配电系统的PE线可靠连接，正常时PE线无电流）。

1.2.9.1防静电接地施工方案为了防止意想不到的静电释放，防止产生静电的措施最简单又最可靠的办法是用导线把设备接地，这样可以把电荷引入大地，避免静电积累。

故设备和固定或移动装置都要埋置接地排，以保证静电电荷积累到危险程度之前得以安全释放。

1.施工准备（1）接地极的选择按照设计图纸，在地基处理、土建砌筑、钢结构制安时，对防静电接地用的接地极进行检查核对，在作隐蔽工程前，针对相应的接地极、接地网进行摇测是否满足设计、规范要求，若阻值达不到要求须增加接地极数量。

（2）接地线的选择1）防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω。

2）防静电地线不得接在电源零线上，也不易与防雷地线共用。

3）使用三相五线制供电，其地线可以作为防静电地线（但零线、地线不得混接）。

4）接地主干线截面积应不小于100mm2；支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于2.5mm2的多股敷塑导线，接地线颜色应为黄绿色线。

5）接地主干线的连接方式应采用电焊连接。

6）防静电设备连接端子应确保接触可靠。

（3）区域界限防静电工作区应标明区域界限，并在明显处悬挂警示标志，工作区入口处应配置离子化空气风浴设备。

（4）中控室安装环境要求：1）相对湿度以不低于50%为宜。

2）在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂或水，以增加环境湿度。

3）计算机房的湿度应符合GB 2887中的有关规定，类似的机房也应符合此规定2.施工方法（1）敏感器件安装、调试对于直接接触静电敏感器件的安装、调试人员须带防静电腕带或防静电手环，腕带、手环应与人体皮肤有良好接触，腕带系统对地电阻值应在106～108Ω范围内。

（2）控制、信号传输的防静电接地在PVC行业中，聚合釜反应技术直接影响PVC的质量，故聚合釜的搅拌电流对生产控制极为重要，因集中控制，受控点位距控制较远，输送距离较长，信号的准确传输，能大大满足工艺要求，这就要求信号传输不受干扰。

防静电接地工程施工方案编辑：万佳防雷-小黄作者：万佳-杨帅］一、依据标准：SJ/T1010630-1995电子设备制造防静电技术要求GB/T 21431-2008建筑物防雷装置检测技术规范GBJ65-83 工业与民用电力装置的接地设计规范GB50057-94建筑物防雷设计规范GB50169-2006电气装置安装工程接地装置施工及验收规范GB 50257-96爆炸和火灾危险环境电气装置施工及验收规范DL/T 845 电阻测量装置通用技术条件DL/T621-1997交流电器装置的接地、施工方法静电接地网设计有两个基本目的：消除各电路电流流经公共地线阻抗时所产生的噪声电压和避免磁场与电位差的影响，使其不形成地环路。

如果接地方式不好就会形成环路，造成噪声耦合。

正确接地是重要而又复杂的问题，理想的情况是一个系统的所有接地点与大地之间阻抗为零，但这是不可能做到的。

实际接地中总存在着连接阻抗和分散电容，所以如果地线不佳或接地点不当，都会影响接地质量。

为保证接地质量，一般接地过程中要求如下：（1 ）接地电阻在要求的范围内。

国家标准GB 50169-2006 要求接地电阻值小于4欧姆。

（2 ）接地系统要保证有足够的机械强度。

（3 ）接地系统要经防腐处理，能耐腐蚀。

（4 ）在一般设计中，控制系统要单独设计接地。

在上述要求中，后3条只要按规定设计、施工就可满足要求。

关键是第1条的接地电阻。

降低电阻的主要方法是增加接地体数量并同时设法降低大地土壤的固有电阻P。

在埋设接地极的施工中，如果在接地极周围施放低阻回填料，可大大降低接地电阻。

另外，尽量减少接地导线长度以降低接地线的阻抗，另一种就是增加地网长度和加深接地体埋设深度。

防静电主地网设计原则：对一个具体的接地工程采何种降阻措施，首先应根据接地短路电流值和电网的要求计算出接地电阻的目标值，再对接地装置所在现场的地形、地势进行认真的勘探测量，特别要测量出土壤电阻率在水平和垂直两个方向上的分布。

防静电接地施工方案防静电接地施工方案一、施工准备1. 确定施工地点：选择一个地面平整、无明显油污和尘土的地方进行施工，确保施工环境符合静电接地要求。

2. 准备工具和材料：包括电缆、接线盒、接地极、连接器、端子等。

二、施工步骤1. 确定接地点：根据需要接地的设备、场所和施工要求，确定接地点。

接地点应靠近设备，便于连接接地线。

2. 清理和处理地面：清理接地点附近的地面，除去油污和灰尘。

使用地面静电检测器检测地面电阻，确保地面电阻符合静电接地要求。

3. 安装接地极：将接地极垂直插入地面，深度约为1.5-2米。

保证接地极与地面之间的接触良好，并确保接地极的稳定性。

4. 连接接地线：将接地线连接到接地极和设备的接地端子上。

接地线应使用导电性能好的材料，一般为铜线，避免使用镀锌铁丝等导电性能较差的材料。

5. 安装接线盒：在接地点附近设置接线盒，用于连接接地线。

接线盒应具有良好的防水和耐腐蚀性能。

6. 进行绝缘测试：对接地线进行绝缘测试，确保接地线与外界之间没有绝缘故障。

使用绝缘电阻测试仪进行测试，要求接地线的绝缘电阻大于1MΩ。

7. 完成接地系统：经过上述步骤，接地系统施工完成。

对接地系统进行全面检查，确保接地线的连接牢固、绝缘良好。

三、施工安全措施1. 严格按照相关安全操作规程执行施工，戴好安全帽、防静电鞋和防静电手套等个人防护装备。

2. 施工过程中避免使用易燃和易爆物品，确保施工环境安全。

3. 防止电击事故发生，严禁触摸高压电源和其他危险电源。

4. 施工期间，注意机械和设备的安全操作，避免对接地系统造成损坏。

5. 操作完毕后，对施工现场进行清理和整理，确保施工环境的整洁和安全。

通过以上施工方案的实施，可以有效地进行防静电接地施工，并确保接地系统的可靠性和安全性。

同时，施工过程中要严格按照相关安全规程执行，确保施工人员的人身安全。

工厂防静电接地的方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]工厂防静电接地的方法1. 防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M 范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深以上坑,将2m 以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M电阻)接地.或在绝缘台面上放厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿着应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿着防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
