MATLAB数字图像处理基本操作及空域滤波
- 格式:doc
- 大小:516.50 KB
- 文档页数:10

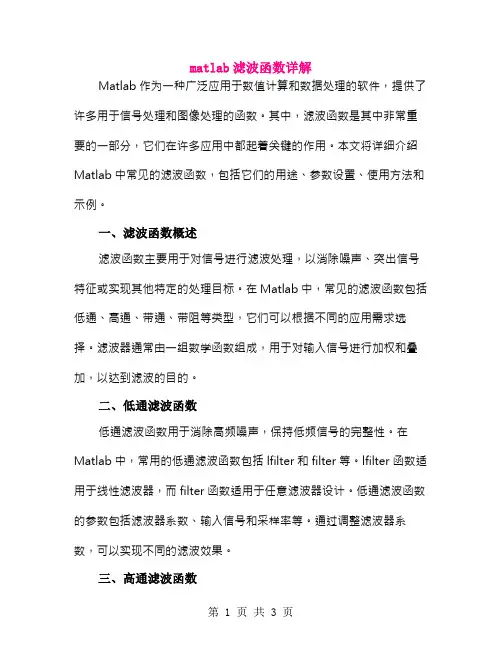

matlab滤波函数详解Matlab作为一种广泛应用于数值计算和数据处理的软件,提供了许多用于信号处理和图像处理的函数。
其中,滤波函数是其中非常重要的一部分,它们在许多应用中都起着关键的作用。
本文将详细介绍Matlab中常见的滤波函数,包括它们的用途、参数设置、使用方法和示例。
一、滤波函数概述滤波函数主要用于对信号进行滤波处理,以消除噪声、突出信号特征或实现其他特定的处理目标。
在Matlab中,常见的滤波函数包括低通、高通、带通、带阻等类型,它们可以根据不同的应用需求选择。
滤波器通常由一组数学函数组成,用于对输入信号进行加权和叠加,以达到滤波的目的。
二、低通滤波函数低通滤波函数用于消除高频噪声,保持低频信号的完整性。
在Matlab中,常用的低通滤波函数包括lfilter和filter等。
lfilter函数适用于线性滤波器,而filter函数适用于任意滤波器设计。
低通滤波函数的参数包括滤波器系数、输入信号和采样率等。
通过调整滤波器系数,可以实现不同的滤波效果。
三、高通滤波函数高通滤波函数用于消除低频噪声,突出高频信号特征。
在Matlab 中,常用的高通滤波函数包括hilbert和highpass等。
hilbert函数适用于频谱分析和高频信号提取,而highpass函数则适用于消除低频噪声。
高通滤波函数的参数包括滤波器系数、采样率和信号类型等。
通过调整滤波器系数,可以实现不同的高通效果。
四、带通滤波函数带通滤波函数用于选择特定频率范围内的信号进行过滤。
在Matlab中,常用的带通滤波函数包括bandpass和butter等。
bandpass函数适用于设计带通滤波器,而butter函数则适用于连续时间滤波器设计。
带通滤波函数的参数包括带外抑制值、带宽和采样率等。
通过调整带宽参数,可以实现不同的带通效果。
五、其他滤波函数除了以上三种常见的滤波函数外,Matlab还提供了其他一些滤波函数,如带阻、限幅、防混叠等类型。
使用MATLAB进行信号处理与滤波信号处理与滤波是数字信号处理领域中的重要技术,而MATLAB是一种广泛应用于信号处理的工具。
本文将介绍如何使用MATLAB进行信号处理与滤波,包括信号采样、信号重构、频谱分析以及常用的滤波器设计和应用。
首先,我们先了解一下信号处理的基本概念。
信号处理是对信号进行采样、重构、滤波、增强、压缩等操作的过程。
信号可以是连续的或离散的,常常通过采样将连续信号转换为离散信号进行处理。
在MATLAB中,可以使用`plot`函数来绘制信号的波形图。
假设有一个正弦信号,我们可以通过以下代码绘制其波形图:```matlabfs = 1000; % 采样率为1000Hzt = 0:1/fs:1; % 时间向量,从0到1sf = 10; % 正弦信号的频率为10Hzx = sin(2*pi*f*t); % 构造正弦信号plot(t, x); % 绘制波形图xlabel('Time (s)'); % x轴标签ylabel('Amplitude'); % y轴标签title('Sinusoidal Signal'); % 图片标题```这段代码中,首先定义了采样率`fs`、时间向量`t`和信号频率`f`,然后使用`sin`函数构造了正弦信号`x`,最后通过`plot`函数绘制出信号的波形图。
在进行信号处理时,经常需要进行频谱分析来研究信号的频率特性。
MATLAB 提供了多种函数来计算信号的频谱,其中最常用的是`fft`函数。
以下代码演示了如何计算信号的频谱,并绘制频谱图:```matlabFs = 1000; % 采样率为1000HzT = 1/Fs; % 采样间隔L = 1000; % 信号长度为1000t = (0:L-1)*T; % 时间向量x = sin(2*pi*50*t) + 0.5*sin(2*pi*120*t); % 构造含有两个频率成分的信号Y = fft(x); % 对信号进行傅里叶变换P2 = abs(Y/L); % 计算双边频谱P1 = P2(1:L/2+1); % 取单边频谱P1(2:end-1) = 2*P1(2:end-1); % 幅度归一化f = Fs*(0:(L/2))/L; % 频率向量plot(f,P1); % 绘制频谱图title('Single-Sided Amplitude Spectrum of x(t)'); % 图片标题xlabel('Frequency (Hz)'); % x轴标签ylabel('Amplitude'); % y轴标签```这段代码中,首先定义了采样率`Fs`、采样间隔`T`、信号长度`L`和时间向量`t`,然后使用两个正弦信号相加的方式构造了含有两个频率成分的信号`x`,接着使用`fft`函数对信号进行傅里叶变换得到频谱`Y`,最后根据频谱进行幅度归一化并绘制频谱图。

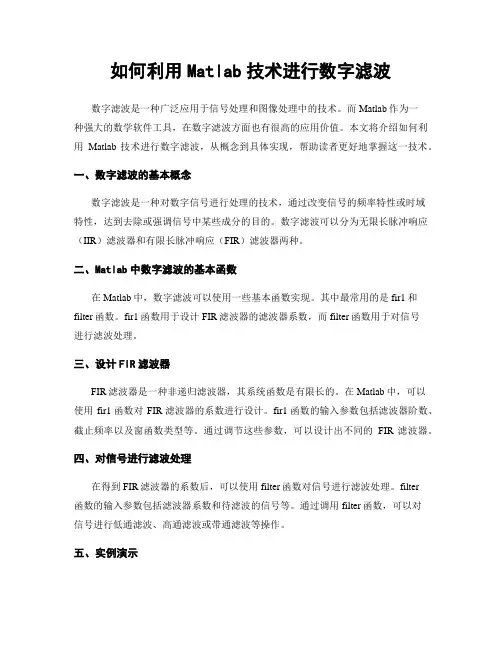

如何利用Matlab技术进行数字滤波数字滤波是一种广泛应用于信号处理和图像处理中的技术。
而Matlab作为一种强大的数学软件工具,在数字滤波方面也有很高的应用价值。
本文将介绍如何利用Matlab技术进行数字滤波,从概念到具体实现,帮助读者更好地掌握这一技术。
一、数字滤波的基本概念数字滤波是一种对数字信号进行处理的技术,通过改变信号的频率特性或时域特性,达到去除或强调信号中某些成分的目的。
数字滤波可以分为无限长脉冲响应(IIR)滤波器和有限长脉冲响应(FIR)滤波器两种。
二、Matlab中数字滤波的基本函数在Matlab中,数字滤波可以使用一些基本函数实现。
其中最常用的是fir1和filter函数。
fir1函数用于设计FIR滤波器的滤波器系数,而filter函数用于对信号进行滤波处理。
三、设计FIR滤波器FIR滤波器是一种非递归滤波器,其系统函数是有限长的。
在Matlab中,可以使用fir1函数对FIR滤波器的系数进行设计。
fir1函数的输入参数包括滤波器阶数、截止频率以及窗函数类型等。
通过调节这些参数,可以设计出不同的FIR滤波器。
四、对信号进行滤波处理在得到FIR滤波器的系数后,可以使用filter函数对信号进行滤波处理。
filter函数的输入参数包括滤波器系数和待滤波的信号等。
通过调用filter函数,可以对信号进行低通滤波、高通滤波或带通滤波等操作。
五、实例演示为了更好地理解如何利用Matlab进行数字滤波,下面将通过一个实例对其进行演示。
假设有一个包含高频噪声的信号,我们希望去除这些噪声,得到清晰的信号。
首先,我们使用fir1函数设计一个低通滤波器。
假设我们希望截止频率为1kHz,滤波器阶数为100。
通过调用fir1函数,得到该滤波器的系数。
接下来,我们生成一个包含高频噪声的信号,并加上一些正弦波成分。
我们将这个信号输入到filter函数中,利用之前得到的滤波器系数进行滤波处理。
最终,我们可以得到去除了噪声的清晰信号。
如何使用Matlab进行信号处理和滤波信号处理和滤波在工程领域中扮演着重要的角色,它们可以帮助我们从一系列的数据中提取有用的信息,并消除噪声。
Matlab作为一种强大的工具,提供了丰富的函数和工具箱,可以方便地进行信号处理和滤波。
本文将介绍如何使用Matlab进行信号处理和滤波的基本方法,并使用实例进行演示。
一、Matlab的信号处理工具箱Matlab的信号处理工具箱是一个强大的工具集,它包含了许多用于处理各种类型信号的函数和算法。
通过引入信号处理工具箱,我们可以方便地处理音频、图像和视频信号,并进行频域分析、滤波和解调等操作。
在Matlab中,可以使用命令"toolbox"来查看已安装的工具箱,对于信号处理,我们需要确保已经安装了"Signal Processing Toolbox"。
如果没有安装,可以通过访问Matlab官方网站下载并安装。
二、信号处理的基本操作1. 读取和显示信号在进行信号处理之前,首先需要将信号加载进Matlab中。
可以使用函数"audioread"来读取音频信号,例如读取一个.wav格式的音频文件:```[x,Fs] = audioread('audio.wav');```其中,x是音频信号的数据,Fs是信号的采样率。
读取完成后,可以使用函数"soundsc"来播放信号,并使用函数"plot"来绘制信号的波形图:```soundsc(x,Fs);plot(x);```2. 频谱分析频谱分析可以帮助我们了解信号的频率特性。
在Matlab中,可以使用函数"fft"进行快速傅里叶变换(FFT),将信号从时域转换到频域。
例如,对于上文中读取的音频信号x,可以使用以下代码计算其频谱:```X = fft(x);```频谱的结果是一个复数向量,表示信号在不同频率上的幅值和相位。

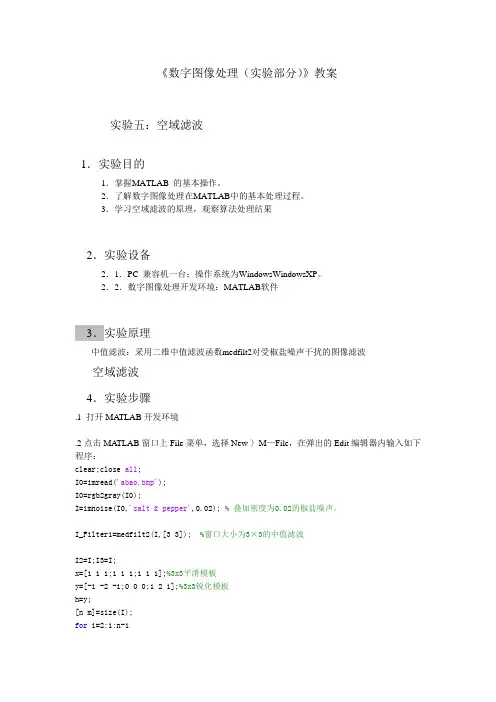

《数字图像处理(实验部分)》教案实验五:空域滤波1.实验目的1.掌握MATLAB 的基本操作。
2.了解数字图像处理在MATLAB中的基本处理过程。
3.学习空域滤波的原理,观察算法处理结果2.实验设备2.1.PC 兼容机一台;操作系统为WindowsWindowsXP。
2.2.数字图像处理开发环境:MATLAB软件3.实验原理中值滤波:采用二维中值滤波函数medfilt2对受椒盐噪声干扰的图像滤波空域滤波4.实验步骤.1 打开MA TLAB开发环境.2点击MA TLAB窗口上File菜单,选择New-〉M—File,在弹出的Edit编辑器内输入如下程序:clear;close all;I0=imread('abao.bmp');I0=rgb2gray(I0);I=imnoise(I0,'salt & pepper',0.02); % 叠加密度为0.02的椒盐噪声。
I_Filter1=medfilt2(I,[3 3]); %窗口大小为3×3的中值滤波I2=I;I3=I;x=[1 1 1;1 1 1;1 1 1];%3x3平滑模板y=[-1 -2 -1;0 0 0;1 2 1];%3x3锐化模板h=y;[n m]=size(I);for i=2:1:n-1for j=2:1:m-1sumx=0;sumy=0;for p=1:1:3for q=1:1:3h(p,q)=(1/9)*(I(i+(p-2),j+(q-2))); sumx=sumx+h(p,q)*x(p,q);%平滑h(p,q)=(1/4)*(I(i+(p-2),j+(q-2))); sumy=sumy+h(p,q)*y(p,q);%锐化endendI2(i,j)=sumx;if sumy<1I3(i,j)=255-sumy;%去除灰度为0的黑色背景elseI3(i,j)=sumy;endendendI4=I;z=[1 1 1 1 1 1 1;1 1 1 1 1 1 1;1 1 1 1 1 1 1;1 1 1 1 1 1 1;1 1 1 1 1 1 1;1 1 1 1 1 1 1;1 1 1 1 1 1 1];%7x7平滑模板k=z;[n m]=size(I);for i=4:1:n-3for j=4:1:m-3sumz=0;for p=1:1:7for q=1:1:7k(p,q)=(1/49)*(I(i+(p-4),j+(q-4))); sumz=sumz+k(p,q)*z(p,q);endendI4(i,j)=sumz;endendfigure(1);subplot(2,3,1),imshow(I0);title('原始图');subplot(2,3,2),imshow(I);title('加噪声图');subplot(2,3,3),imshow(I_Filter1);title('MATLAB自带3x3中值滤波图');subplot(2,3,4),imshow(I2);title('3x3平滑图');subplot(2,3,5),imshow(I3);title('3x3锐化图');subplot(2,3,6),imshow(I4);title('7x7平滑图');.3将该程序保存,并点击工具栏中Run按钮,程序会自动运行,并显示出结果。
如何进行MATLAB图像处理一、引言图像处理是计算机视觉和图像分析领域中的重要任务之一。
而MATLAB是一种强大的数学计算软件,也被广泛应用于图像处理。
本文将介绍如何使用MATLAB进行图像处理,并探讨一些常见的图像处理技术。
二、图像处理基础在开始使用MATLAB进行图像处理之前,我们需要了解一些基础知识。
一个图像通常由像素组成,每个像素都有一个灰度值或者RGB(红绿蓝)三个通道的值。
图像的处理可以分为两个主要方面:空间域处理和频域处理。
1. 空间域处理空间域图像处理是指直接对图像的像素进行操作,常见的处理方法包括亮度调整、对比度增强和图像滤波等。
MATLAB提供了一系列函数和工具箱来进行这些处理。
例如,要调整图像的亮度,可以使用imadjust函数。
该函数可以通过调整输入图像的灰度值范围,实现亮度的增强或者降低。
下面是一个简单的例子:```matlabI = imread('image.jpg'); % 读取图像J = imadjust(I,[0.2 0.8],[0 1]); % 调整亮度范围imshow(J); % 显示图像```2. 频域处理频域图像处理是指将图像从空间域转换到频域进行处理,常见的处理方法包括傅里叶变换和滤波等。
MATLAB提供了fft和ifft等函数来进行频域处理。
例如,要对图像进行傅里叶变换,可以使用fft2函数。
该函数将图像转换为频率域表示,可以进一步进行滤波等处理。
下面是一个简单的例子:```matlabI = imread('image.jpg'); % 读取图像F = fft2(I); % 傅里叶变换F = fftshift(F); % 频率域中心化imshow(log(1 + abs(F)),[]); % 显示频率域图像```三、图像处理技术了解了图像处理的基础知识后,我们可以探索一些常见的图像处理技术。
以下将介绍几个常用的技术,并给出相应的MATLAB代码示例。

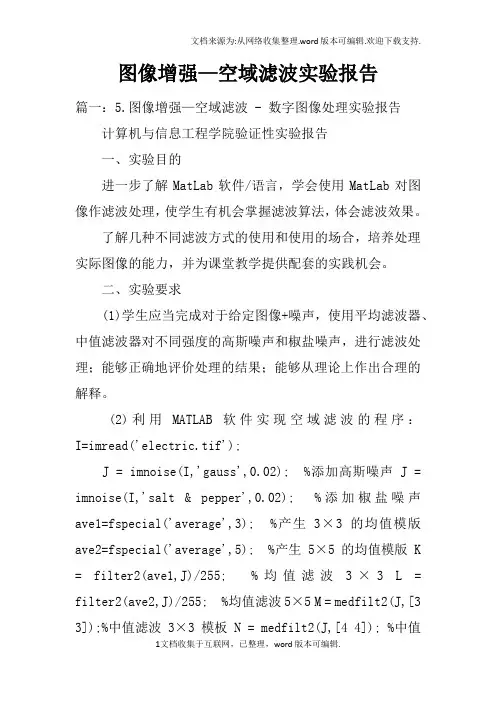

图像增强—空域滤波实验报告篇一:5.图像增强—空域滤波 - 数字图像处理实验报告计算机与信息工程学院验证性实验报告一、实验目的进一步了解MatLab软件/语言,学会使用MatLab对图像作滤波处理,使学生有机会掌握滤波算法,体会滤波效果。
了解几种不同滤波方式的使用和使用的场合,培养处理实际图像的能力,并为课堂教学提供配套的实践机会。
二、实验要求(1)学生应当完成对于给定图像+噪声,使用平均滤波器、中值滤波器对不同强度的高斯噪声和椒盐噪声,进行滤波处理;能够正确地评价处理的结果;能够从理论上作出合理的解释。
(2)利用MATLAB软件实现空域滤波的程序:I=imread('electric.tif');J = imnoise(I,'gauss',0.02); %添加高斯噪声 J = imnoise(I,'salt & pepper',0.02); %添加椒盐噪声ave1=fspecial('average',3); %产生3×3的均值模版ave2=fspecial('average',5); %产生5×5的均值模版 K = filter2(ave1,J)/255; %均值滤波3×3 L = filter2(ave2,J)/255; %均值滤波5×5 M = medfilt2(J,[3 3]);%中值滤波3×3模板 N = medfilt2(J,[4 4]); %中值滤波4×4模板 imshow(I);figure,imshow(J); figure,imshow(K); figure,imshow(L); figure,imshow(M); figure,imshow(N);三、实验设备与软件(1) IBM-PC计算机系统(2) MatLab软件/语言包括图像处理工具箱(Image Processing Toolbox) (3) 实验所需要的图片四、实验内容与步骤a) 调入并显示原始图像Sample2-1.jpg 。

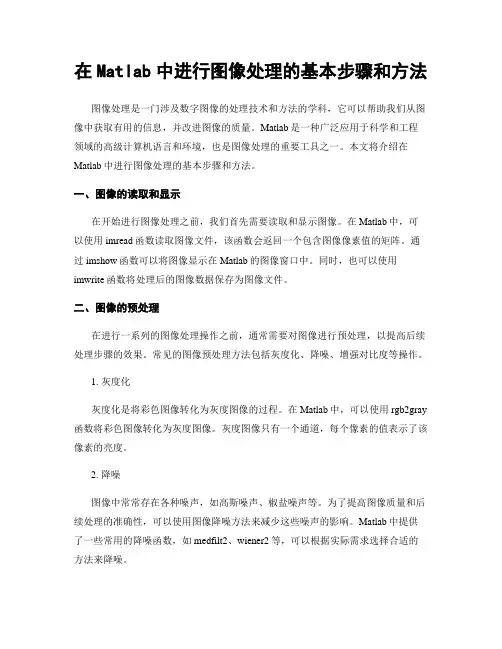

在Matlab中进行图像处理的基本步骤和方法图像处理是一门涉及数字图像的处理技术和方法的学科,它可以帮助我们从图像中获取有用的信息,并改进图像的质量。
Matlab是一种广泛应用于科学和工程领域的高级计算机语言和环境,也是图像处理的重要工具之一。
本文将介绍在Matlab中进行图像处理的基本步骤和方法。
一、图像的读取和显示在开始进行图像处理之前,我们首先需要读取和显示图像。
在Matlab中,可以使用imread函数读取图像文件,该函数会返回一个包含图像像素值的矩阵。
通过imshow函数可以将图像显示在Matlab的图像窗口中。
同时,也可以使用imwrite函数将处理后的图像数据保存为图像文件。
二、图像的预处理在进行一系列的图像处理操作之前,通常需要对图像进行预处理,以提高后续处理步骤的效果。
常见的图像预处理方法包括灰度化、降噪、增强对比度等操作。
1. 灰度化灰度化是将彩色图像转化为灰度图像的过程。
在Matlab中,可以使用rgb2gray 函数将彩色图像转化为灰度图像。
灰度图像只有一个通道,每个像素的值表示了该像素的亮度。
2. 降噪图像中常常存在各种噪声,如高斯噪声、椒盐噪声等。
为了提高图像质量和后续处理的准确性,可以使用图像降噪方法来减少这些噪声的影响。
Matlab中提供了一些常用的降噪函数,如medfilt2、wiener2等,可以根据实际需求选择合适的方法来降噪。
3. 增强对比度对比度是指图像中不同亮度之间的差异程度。
当图像的对比度较低时,图像细节会变得不明显。
为了提高图像的可视化效果,可以使用一些增强对比度的方法。
例如,可以使用imadjust函数对图像的像素值进行调整,以拉伸图像的灰度级范围。
三、图像的滤波滤波在图像处理中起到了非常重要的作用,可以用来平滑图像、提取图像的边缘等。
在Matlab中,提供了多种滤波函数,可以根据需求选择合适的滤波方法。
1. 均值滤波均值滤波是一种常见的平滑滤波方法,可以用来消除图像中的高频噪声。

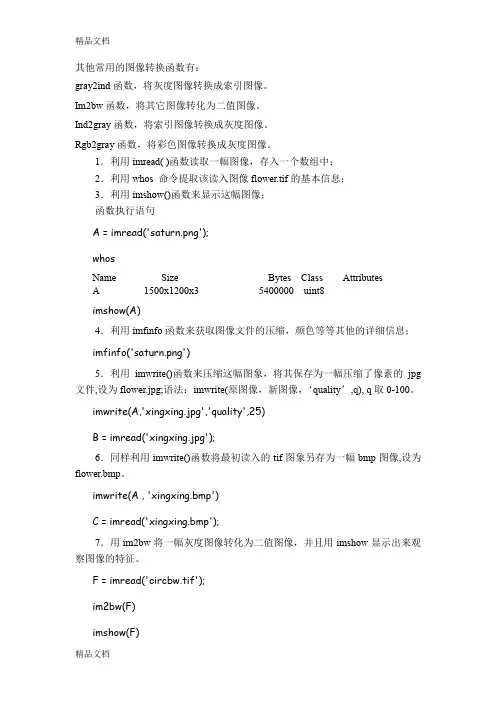

其他常用的图像转换函数有:gray2ind函数,将灰度图像转换成索引图像。
Im2bw函数,将其它图像转化为二值图像。
Ind2gray函数,将索引图像转换成灰度图像。
Rgb2gray函数,将彩色图像转换成灰度图像。
1.利用imread( )函数读取一幅图像,存入一个数组中;2.利用whos 命令提取该读入图像flower.tif的基本信息;3.利用imshow()函数来显示这幅图像;函数执行语句A = imread('saturn.png');whosName Size Bytes Class AttributesA 1500x1200x3 5400000 uint8imshow(A)4.利用imfinfo函数来获取图像文件的压缩,颜色等等其他的详细信息;imfinfo('saturn.png')5.利用imwrite()函数来压缩这幅图象,将其保存为一幅压缩了像素的jpg 文件,设为flower.jpg;语法:imwrite(原图像,新图像,‘quality’,q), q取0-100。
imwrite(A,'xingxing.jpg','quality',25)B = imread('xingxing.jpg');6.同样利用imwrite()函数将最初读入的tif图象另存为一幅bmp图像,设为flower.bmp。
imwrite(A , 'xingxing.bmp')C = imread('xingxing.bmp');7.用im2bw将一幅灰度图像转化为二值图像,并且用imshow显示出来观察图像的特征。
F = imread('circbw.tif');im2bw(F)imshow(F)实验二图像直方图与灰度变换下面给出灰度变化的MATLAB程序f=imread('medicine_pic.jpg');g=imhist(f,256); %显示其直方图g1=imadjust(f,[0 1],[1 0]);%灰度转换,实现明暗转换(负片图像) figure,imshow(g1)g2=imadjust(f,[0.5 0.75],[0 1]);%将0.5到0.75的灰度级扩展到范围[0 1] figure,imshow(g2)g=imread('point.jpg');h=log(1+double(g));%对输入图像对数映射变换h=mat2gray(h); %将矩阵h转换为灰度图片h=im2uint8(h); %将灰度图转换为8位图figure,imshow(h)下面给出直方图均衡化增强图像对比度的MATLAB程序:I=imread(‘pollen.jpg); % 读入原图像J=histeq(I); %对原图像进行直方图均衡化处理Imshow(I); %显示原图像Title(‘原图像’); %给原图像加标题名Figure;imshow(J); %显示直方图均衡化后的图像Title(‘直方图均衡化后的图像’) ; %给直方图均衡化后的图像加标题名Figure; subplot(1,2,1) ;%对直方图均衡化后的图像进行屏幕控制;作一幅子图作为并排两幅图的第1幅图Imhist(I,64); %将原图像直方图显示为64级灰度Title(‘原图像直方图’) ; %给原图像直方图加标题名Subplot(1,2,2); %作第2幅子图Imhist(J,64) ; %将均衡化后图像的直方图显示为64级灰度Title(‘均衡变换后的直方图’) ; %给均衡化后图像直方图加标题名1、利用自己编写的灰度直方图计算程序计算rice.tif图像的直方图,并与系统自带的计算程序进行对比。

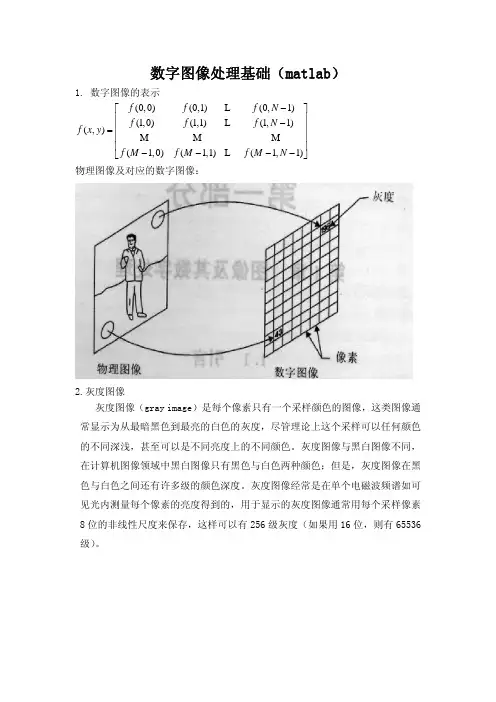

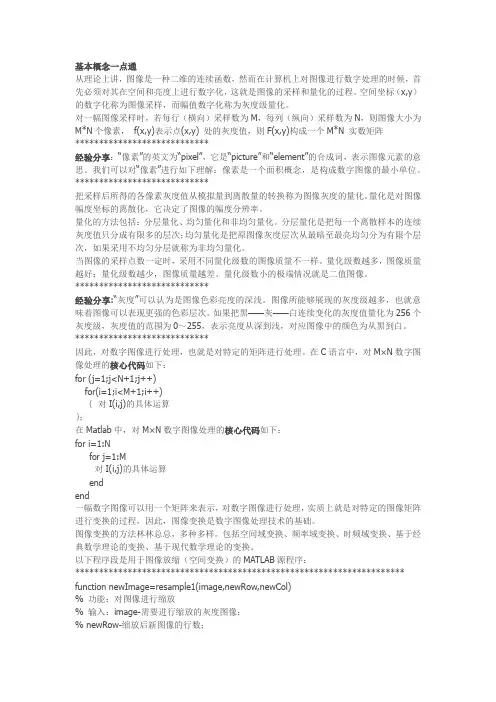

基本概念一点通从理论上讲,图像是一种二维的连续函数,然而在计算机上对图像进行数字处理的时候,首先必须对其在空间和亮度上进行数字化,这就是图像的采样和量化的过程。
空间坐标(x,y)的数字化称为图像采样,而幅值数字化称为灰度级量化。
对一幅图像采样时,若每行(横向)采样数为M,每列(纵向)采样数为N,则图像大小为M*N个像素,f(x,y)表示点(x,y) 处的灰度值,则F(x,y)构成一个M*N 实数矩阵****************************经验分享:“像素”的英文为“pixel”,它是“picture”和“element”的合成词,表示图像元素的意思。
我们可以对“像素”进行如下理解:像素是一个面积概念,是构成数字图像的最小单位。
****************************把采样后所得的各像素灰度值从模拟量到离散量的转换称为图像灰度的量化。
量化是对图像幅度坐标的离散化,它决定了图像的幅度分辨率。
量化的方法包括:分层量化、均匀量化和非均匀量化。
分层量化是把每一个离散样本的连续灰度值只分成有限多的层次;均匀量化是把原图像灰度层次从最暗至最亮均匀分为有限个层次,如果采用不均匀分层就称为非均匀量化。
当图像的采样点数一定时,采用不同量化级数的图像质量不一样。
量化级数越多,图像质量越好;量化级数越少,图像质量越差。
量化级数小的极端情况就是二值图像。
****************************经验分享:“灰度”可以认为是图像色彩亮度的深浅。
图像所能够展现的灰度级越多,也就意味着图像可以表现更强的色彩层次。
如果把黑——灰——白连续变化的灰度值量化为256个灰度级,灰度值的范围为0~255,表示亮度从深到浅,对应图像中的颜色为从黑到白。
****************************因此,对数字图像进行处理,也就是对特定的矩阵进行处理。
在C语言中,对M×N数字图像处理的核心代码如下:for (j=1;j<N+1;j++)for(i=1;i<M+1;i++){对I(i,j)的具体运算};在Matlab中,对M×N数字图像处理的核心代码如下:for i=1:Nfor j=1:M对I(i,j)的具体运算endend一幅数字图像可以用一个矩阵来表示,对数字图像进行处理,实质上就是对特定的图像矩阵进行变换的过程,因此,图像变换是数字图像处理技术的基础。
在Matlab中进行数字滤波和频谱分析数字滤波和频谱分析是信号处理的重要内容,在许多领域中都有广泛的应用。
Matlab作为一种强大的数学软件,提供了丰富的工具和函数,可以方便地进行数字滤波和频谱分析。
本文将介绍在Matlab中进行数字滤波和频谱分析的方法和步骤,并通过实例进行演示。
一、数字滤波的概念和原理数字滤波是指对离散信号进行滤波处理的过程,其目的是去除信号中的噪声或者改变信号的频谱特性。
数字滤波根据其滤波器的特性可以分为低通滤波、高通滤波、带通滤波和带阻滤波等。
数字滤波的原理是将输入信号通过滤波器,得到输出信号。
滤波器可以使用FIR(有限脉冲响应)滤波器或者IIR(无穷脉冲响应)滤波器实现。
FIR滤波器的特点是稳定且可以有线性相位响应,IIR滤波器的特点是具有无限长的冲激响应。
二、 Matlab中数字滤波的函数和工具在Matlab中进行数字滤波,可以使用多个函数和工具箱,其中最常用的有以下几个:1. filter函数:filter函数是Matlab中用于数字滤波的基本函数,它可以对信号进行线性滤波处理。
filter函数需要输入滤波器的系数和信号序列,输出滤波后的信号序列。
2. freqz函数:freqz函数是Matlab中用于绘制滤波器频率响应的函数,它可以显示滤波器的频率特性曲线,包括幅频响应和相频响应。
3. fdesign函数和design函数:fdesign函数和design函数是Matlab中使用Filter Design and Analysis工具箱进行滤波器设计的函数。
fdesign函数用于创建滤波器的设计对象,design函数用于根据设计对象生成滤波器。
三、数字滤波的实例演示为了更好地理解和应用数字滤波的方法,我们可以通过一个实例来演示。
假设我们有一个包含心电信号和噪声的信号序列,我们的目标是去除噪声并分析心电信号的频谱特性。
首先,我们需要创建一个滤波器对象:```MATLABfs = 1000; % 抽样频率为1000Hzn = 3; % 滤波器阶数fpass = 50; % 通带截止频率为50Hzfstop = 75; % 阻带截止频率为75Hzd = fdesign.lowpass('N,Fp,Fst', n, fpass, fstop, fs); % 创建低通滤波器设计对象Hd = design(d, 'equiripple'); % 根据设计对象生成FIR滤波器```然后,我们可以使用filter函数对信号进行滤波处理:```MATLABx = load('ecg_signal.mat'); % 加载心电信号数据y = filter(Hd, x); % 使用滤波器对象对信号进行滤波```最后,我们可以使用fft函数对滤波后的信号进行频谱分析:```MATLABN = length(y); % 信号长度Y = fft(y, N); % 对信号进行FFT变换f = (0:N-1)*fs/N; % 构建频率轴P = abs(Y).^2/N; % 计算信号的功率谱密度```通过绘制频谱曲线,我们可以分析滤波后信号的频谱特性:```MATLABfigure;plot(f, 10*log10(P)); % 绘制功率谱密度曲线xlabel('频率(Hz)');ylabel('功率谱密度(dB)');title('滤波后信号的频谱');```四、数字滤波和频谱分析的应用数字滤波和频谱分析在很多领域中都有广泛的应用。
matlab数据滤波处理在MATLAB中,数据滤波可以使用不同的方法和函数来实现。
下面是几种常见的数据滤波处理方法:1.移动平均滤波(Moving Average Filter):移动平均滤波是一种简单的滤波方法,通过计算数据序列中相邻数据点的平均值来平滑数据。
可以使用smoothdata函数实现移动平均滤波。
示例:创建示例数据data=randn(1,100);100个随机数应用移动平均滤波smoothed_data=smoothdata(data,'movmean',5);使用移动窗口大小为5的移动平均2.中值滤波(Median Filter):中值滤波是一种非线性滤波方法,将每个数据点替换为相邻数据点的中值。
可以使用medfilt1函数进行中值滤波处理。
示例:创建示例数据data=randn(1,100);100个随机数应用中值滤波smoothed_data=medfilt1(data,5);使用窗口大小为5的中值滤波3.低通滤波器(Low-pass Filter):低通滤波器可以滤除高频噪声,保留信号的低频成分。
MATLAB中可以使用filter函数设计和应用数字低通滤波器。
示例:创建示例数据data=randn(1,100);100个随机数设计低通滤波器fc=0.1;截止频率fs=1;采样频率[b,a]=butter(5,fc/(fs/2));设计5阶巴特沃斯低通滤波器应用低通滤波器smoothed_data=filter(b,a,data);以上示例中的滤波方法和参数可以根据数据的特性和需求进行调整。
使用不同的滤波方法可能需要更多的参数调整和信号处理知识。
根据具体情况,可以选择合适的滤波方法来平滑或处理数据。
Matlab中的图像滤波方法与实例分析引言图像滤波是数字图像处理中的一项重要技术,用于降低图像噪声、平滑图像以及增强图像细节。
在Matlab中,有多种图像滤波方法可供选择。
本文将对这些方法进行介绍和实例分析。
一、线性滤波方法1. 均值滤波均值滤波是一种最简单的线性平滑滤波方法。
其基本思想是用邻域内像素的平均值替代当前像素的值。
在Matlab中,可使用imfilter函数实现均值滤波。
下面是一个示例:```I = imread('example.jpg');filtered_img = imfilter(I, fspecial('average', 3));```2. 中值滤波中值滤波是一种非线性滤波方法,在处理含有椒盐噪声等图像时表现出较好的效果。
它的原理是用中值取代邻域内的元素值。
在Matlab中,使用medfilt2函数可以实现中值滤波。
下面是一个示例:```I = imread('example.jpg');filtered_img = medfilt2(I);```二、非线性滤波方法1. 双边滤波双边滤波是一种非线性滤波方法,可以同时平滑图像和保留边缘信息。
它的核心思想是考虑像素的空间距离和像素值的差异。
在Matlab中,可使用bfilter2函数实现双边滤波。
下面是一个示例:```I = imread('example.jpg');filtered_img = bfilter2(I, 3, 25, 10); % 参数可根据需要自行调整```2. 自适应中值滤波自适应中值滤波是一种根据像素邻域内像素值的分布特性动态调整滤波窗口大小的方法。
在Matlab中,可使用adpmedian函数实现自适应中值滤波。
下面是一个示例:```I = imread('example.jpg');filtered_img = adpmedian(I, 5); % 参数可根据需要自行调整```三、时域滤波方法1. Laplace滤波Laplace滤波是一种高频增强滤波方法,能够提取图像的细节信息。
matlab 数据滤波算法MATLAB中有许多种数据滤波算法,根据不同的应用和需求可以选择合适的算法。
数据滤波的目标通常是去除噪声、平滑数据或者从数据中提取特定的信息。
以下是一些常见的数据滤波算法:1. 移动平均滤波,这是一种简单的滤波方法,通过计算数据点的移动平均值来平滑数据。
在MATLAB中,可以使用`smooth`函数来实现移动平均滤波。
2. 中值滤波,中值滤波是一种非线性滤波方法,它使用窗口中值来替换每个数据点,从而有效地去除噪声。
MATLAB中的`medfilt1`函数可以实现一维中值滤波。
3. 卡尔曼滤波,卡尔曼滤波是一种递归滤波方法,可以用于估计系统状态变量,特别适用于动态系统。
在MATLAB中,可以使用`kalman`函数来实现卡尔曼滤波。
4. 低通滤波,低通滤波器可以通过去除高频噪声来平滑信号。
MATLAB提供了许多滤波器设计函数,如`butter`、`cheby1`和`ellip`,可以用来设计和应用低通滤波器。
5. 高斯滤波,高斯滤波是一种线性平滑滤波方法,它通过应用高斯核来平滑数据。
在MATLAB中,可以使用`imgaussfilt`函数来实现一维或二维高斯滤波。
除了上述方法外,MATLAB还提供了许多其他滤波算法和工具箱,如信号处理工具箱和图像处理工具箱,这些工具箱中包含了丰富的滤波函数和工具,可以根据具体的需求选择合适的算法进行数据滤波。
在实际应用中,选择合适的滤波算法需要考虑数据特点、噪声类型、计算复杂度等因素,同时需要对滤波效果进行评估和调优。
希望以上信息能够帮助你更好地了解MATLAB中的数据滤波算法。
实验三空域滤波一实验目的1了解空域滤波的方法。
2掌握几种模板的基本原理。
二实验条件PC微机一台和MATLAB软件。
三实验内容1使用函数fspecial( ) 生成几种特定的模板。
2使用函数imfilter( ) 配合模板对图象数据进行二维卷积。
3比较各种滤波器的效果。
四实验步骤空域滤波一般分为线性滤波和非线性滤波。
空域滤波器根据功能分为平滑滤波器和锐化滤波器。
1)平滑空间滤波:平滑的目的有两种:一是模糊,即在提取较大的目标前去除太小的细节或将目标内的小间断连接起来;另一种是消除噪声。
线性平滑(低通)滤波器:线性平滑空域滤波器的输出是包含在滤波掩膜邻域内像素的简单平均值。
线性平滑滤波器也称为均值滤波器,这种滤波器的所有系数都是正数,对3*3的模板来说,最简单的是取所有系数为1,为了保持输出图像仍然在原来图像的灰度值范围内,模板与像素邻域的乘积都要除以9。
a用h=fspecial(‘average’) 得到的h 为3×3的邻域平均模板,然后用h来对图象lenna.gif进行平滑处理。
>> x=imread('lenna.gif');h=fspecial('average');y=imfilter(x,h);imshow(x);title('原始图像');subplot(1,2,2);imshow(y);title('均值滤波后图像')实验结果如图:b 把模板大小依次改为7×7,9×9和11×11,观察其效果有什么不同?>>x=imread('lenna.gif');subplot(1,4,1);imshow(x);title('原始图像');h=fspecial('average',7);y=imfilter(x,h);subplot(1,4,2);imshow(y);title('模板大小7*7的图像');h1=fspecial('average',9);y1=imfilter(x,h1);subplot(1,4,3);imshow(y1);title('模板大小9*9的图像');h2=fspecial('average',11);y2=imfilter(x,h2);subplot(1,4,4);title('模板大小11*11的图像')比较效果:造成图像的模糊,n选取的越大,模糊越严重。
图像滤波滤波是一种应用广泛的图像处理技术,可以通过滤波来强调或删除图像的某种特征。
滤波是一种领域操作,即处理后的图像每个像素值是运来像素周围的颜色值经过某些计算得到的。
通过不同滤波函数对同一图像滤波,效果迥异。
1.滤波函数imfilterMatlab滤波函数imfilter是基于领域滑动设计实现的,其调用格式为B=IMFILTER(A,H,OPTION),参数OPTION可以选择填补参数’symmetric’、’replicate’、’circular’。
首先在原始图像上加上一些噪声,然后对含有噪声的图像进行滤波。
分别对下面的这个原始图像加上椒盐噪声、高斯白噪声、泊松噪声、乘法噪声。
原图像Matlab函数文件如下:I=imread('1.jpg');J1=imnoise(I,'salt & pepper',0.02);J2=imnoise(I,'gaussian',0,0.01);J3=imnoise(I,'poisson');J4=imnoise(I,'speckle',0.04);figure;subplot(221),imshow(J1);subplot(222),imshow(J2);subplot(223),imshow(J3);subplot(224),imshow(J4);图1.加入椒盐噪声的图像图2. 加入高斯白噪声的图像图3. 加入泊松噪声的图像图4.加入乘法噪声的图像下面对含有椒盐噪声和高斯白噪声的图像用imfilter进行滤波。
Matlab函数文件如下:rgb=imread('1.jpg');h=ones(5,5)/25;rgb1=imfilter(rgb,h);rgb2=imfilter(rgb1,h,'replicate');subplot(1,3,1);imshow(rgb);title('Original');subplot(1,3,2);imshow(rgb1);title('Filtered');subplot(1,3,3);imshow(rgb);title('boundary replication');图5.含有椒盐噪声的原图像图6. Filtered 图7.boundary replication图8.含有高斯白噪声的原图像图9.Filtered图10.boundary replication函数imfilter已经把操作直接定义为滑动操作sliding。
图像平滑处理的空域算法和频域分析1 技术要求对已知图像添加高斯白噪声,并分别用低通滤波器(频域法)和邻域平均法(空域法)对图像进行平滑处理(去噪处理),并分析比较两种方法处理的效果。
2 基本原理2.1 图像噪声噪声在理论上可以定义为“不可预测,只能用概率统计方法来认识的随机误差”。
实际获得的图像一般都因受到某种干扰而含有噪声。
引起噪声的原因有敏感元器件的内部噪声、相片底片上感光材料的颗粒、传输通道的干扰及量化噪声等。
噪声产生的原因决定了噪声的分布特性及它和图像信号的关系。
根据噪声和信号的关系可以将其分为两种形式:(1)加性噪声。
有的噪声与图像信号g(x,y)无关,在这种情况下,含噪图像f(x,y)可表示为f(x,y)=g(x,y)+n(x,y)(2)乘性噪声。
有的噪声与图像信号有关。
这又可以分为两种情况:一种是某像素处的噪声只与该像素的图像信号有关,另一种是某像点处的噪声与该像点及其邻域的图像信号有关,如果噪声与信号成正比,则含噪图像f(x,y)可表示为f(x,y)=g(x,y)+n(x,y)g(x,y)另外,还可以根据噪声服从的分布对其进行分类,这时可以分为高斯噪声、泊松噪声和颗粒噪声等。
如果一个噪声,它的幅度分布服从高斯分布,而它的功率谱密度又是均匀分布的,则称它为高斯白噪声,一般为加性噪声。
2.2 图像平滑处理技术平滑技术主要用于平滑图像中的噪声。
平滑噪声在空间域中进行,其基本方法是求像素灰度的平均值或中值。
为了既平滑噪声又保护图像信号,也有一些改进的技术,比如在频域中运用低通滤波技术。
(1)空域法在空域中对图像进行平滑处理主要是邻域平均法。
这种方法的基本思想是用几个像素灰度的平均值来代替每个像素的灰度。
假定有一幅N*N 个像素的图像f(x,y),平滑处理后得到一幅图像g(x,y)。
g(x,y)由下式决定式中,x,y=0,1,2,…,N-1;S 是(x,y)点邻域中点的坐标的集合,但其中不包括(x,y)点;M 是集合内坐标点的总数。
实验一 MATLAB数字图像处理基本操作及空域滤波实验目的1、了解有关数字图像处理的基本概念,熟悉Matlab软件中关于数字图像处理的基本命令,掌握利用Matlab软件进行数字图像处理的简单方法。
2、了解并掌握直方图统计方法以及分段线性拉伸、直方图均衡等亮度调整算法,通过观察对这些运算建立感性认识。
3、掌握空域滤波中常用的平滑和锐化滤波器。
实验内容1. 观察各类图像的直方图;操作LUT灰度对照表,进行分段线性拉伸;采用直方图均衡方法对低对比度的图像进行对比度增强。
2.掌握图像模板卷积运算的实质,认识各种模板的处理效果;3. 掌握邻域平均及中值滤波降噪方法的特点,认识其功能及适用场合;4. 掌握拉普拉斯算子、Sobel算子、Prewitt算子和Isotropic算子的特点,认识其功能及适用场合。
实验原理1、数字图像以一定的格式存放在计算机的存储器中(如磁盘),常见的格式有BMP,TIF,PCX等等,要进行数字图像处理,第一项工作就是把图像读到计算机的内存中,以便进行进一步的处理。
在Matlab中,函数imread()完成此项工作。
下面一小段Matlab语句即可实现将图像“rice.tif”显示在一个图像窗口的左边,将其轮廓图显示在该窗口的右边。
I=imread('rice.tif');subplot(1,2,1);imshow(I)subplot(1,2,2);imcontour(I);这里,imread(‘rice.tif’)将磁盘上的图像文件rice.tif读入内存变量I中,subplot(1,2,1)生成一个可以横向放置2幅图像的窗口,并设置下一显示位置在左边,imshow(I)显示图像I,subplot(1,2,2)准备下一图像的显示位置,imcontour(I)生成图像I 的轮廓并显示在窗口的右边。
数字图像一般可分为二值图、灰度图和真彩图等几类。
bw=imread('text.tif');bw2=imcomplement(bw);subplot(1,2,1),imshow(bw)subplot(1,2,2),imshow(bw2)这里函数imcomplement(bw)完成对二值图像text.tif(bw)的求补运算。
(即原来黑的变白的,原来白的变黑的。
)该函数也可以用于灰度图像,此时图像的数据被255减。
在Matlab中,函数imresize(X,M,method)可用来改变图像的大小,其中X表示图像,实数M>0是放大倍数,method用来选择计算数据的方法,其可取值及意义分别为:“nearest”—最近邻插值法,“bilinear”—双线性插值法,“bicubic”—双三次插值法。
下面这段程序调整图像的大小:I=imread('circuit.tif');J=imresize(I,1.25);imshow(I)figure,imshow(J)也可以指定目标图像的大小,此时imresize()的调用格式为:Y=imresize(X,[320,480])其中[320,480]表示将图像的大小调整为320 480。
函数imrotate对图像进行旋转操作,我们看如下的程序段:I=imread('cameraman.tif');J=imrotate(I,-15,'bilinear');K=imrotate(I,-15,'bilinear','crop');imshow(I)figure,imshow(J)figure,imshow(K)注意右边的图像是由参数“crop”实现的,该参数表示将旋转后的图像取与原图像相同的中心部分输出。
2、直方图的定义图象的灰度直方图是一个函数,表示数字图象中每一灰度级与该灰度级出现的频数(即具有这一灰度级的象素数目)间的对应关系:P b N b M()()=M 为一幅图象所包含的象素总数;N (b )为图象中灰度值为b 的象素总数。
通常,以灰度值b 为横坐标,N (b )为纵坐标。
直方图是图象中象素灰度值的一阶概率分布密度的一种近似。
3、对比度增强对比度增强又称为点运算,逐点改变输入图象的每一象素的灰度,而各象素的位置不改变,一般用来拓宽图象的灰度范围。
(1) 灰度变换法(LUT 对照)典型的对比度拉伸灰度变换关系如图1所示,其对应关系如下:g f f a f a g a f b f b g b f L a b =≤<-+≤<-+≤<⎧⎨⎪⎩⎪αβγ0()()式中,f 、g 分别表示输入及输出图象,α、β、γ为折线段的斜率,a 、b 决定低、中、高灰度级的范围。
选择不同的α、β、γ、 a 、b 、g a 及g b 数值,可得到各种各样的灰度拉伸效果。
灰度变换前后的灰度变化范围是不变的,对一部分灰度区域的扩张(感兴趣区)都是以其它区域的压缩为代价的。
可见,输出和输入图象之间各点的灰度是按照一定的映射关系相联系的,这种映射关系在计算机中则是通过一个查照表(look-up table ,即LUT )实现的。
通过LUT 对照改变了图象中不同灰度特性趋于的对比度或反差(contrast ),达到改善视觉效果的目的。
(2) 直方图均衡直方图均衡(histogram equalization )就是通过点运算使输入图像的灰度分布较为均匀,使图像具有较好的视觉效果。
设r, s 分别为原图和新图的灰度,ϕr (r ), ϕs (s )分别为原图及新图的概率密度函数,则均衡变换为原图像的累积分布函数:图1. 典型的对比度拉伸灰度变换关系s T r r r r==⎰()ϕ()0对于离散图像,均衡转换公式为:∑∑=====kj jkj j r k k nM Lr P r T s 0max)()(其中,L max 指图像中的最大灰度值(对于灰度图像就是255)。
下面给出直方图均衡化增强图像对比度的MA TLAB 程序: I=imread(‘原图像名.gif); % 读入原图像 J=histeq(I); %对原图像进行直方图均衡化处理 Imshow(I); %显示原图像Title(‘原图像’); %给原图像加标题名Figure ;imshow(J); %对原图像进行屏幕控制;显示直方图均衡化后的图像 Title(‘直方图均衡化后的图像’) ; %给直方图均衡化后的图像加标题名Figure; subplot(1,2,1) ;%对直方图均衡化后的图像进行屏幕控制;作一幅子图作为并排两幅图的第1幅图Imhist(I,64); %将原图像直方图显示为64级灰度 Title(‘原图像直方图’) ; %给原图像直方图加标题名 Subplot(1,2,2); %作第2幅子图Imhist(J,64) ; %将均衡化后图像的直方图显示为64级灰度 Title(‘均衡变换后的直方图’) ; %给均衡化后图像直方图加标题名处理后的图像直方图分布更均匀了,图像在每个灰度级上都有像素点。
从处理前后的图像可以看出,许多在原始图像中看不清楚的细节在直方图均衡化处理后所得到的图像中都变得十分清晰。
4、图像平滑和锐化的空间域方法都可表示为模板卷积的形式。
如可将邻域平均处理看作一个作用于图象f (m ,n )的低通滤波器,该滤波器的脉冲响应为H (r , s ),用离散卷积表示如下:1, ,2 ,1 ,0, ),(),(),(-=--=∑∑-=-=N n m s r H s n r m f n m f k k r llsk 、l 由邻域大小决定,一般取k =l =1(即3⨯3窗口);H (r , s)为加权函数,称为掩模(mask )或模板。
这种离散卷积运算等价于用模板中心点逐一对准每一象素f (m , n ),然后将模板元素和它所“压上”的图象元素对应相乘,再求和,其结果就是该中心点象素平滑后的输出(,)fx y 。
图像锐化也可以用类似的方法表示。
常用的平滑模板算子有:123111111121111111 , 121 , 242 ,91016111111121⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥===⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦H H H 4511101/4011101 , 1/411/48211101/40⎡⎤⎡⎤⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦H H用于锐化或检测边缘的常用模板算子有:拉普拉斯算子:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡----010141010Sobel 算子:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡121000121 101202101------Prewitt 算子:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡111000111 101101101------Isotropic 算子:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡121000121 101202101------ 实验步骤1.读入图像“moon.tif ”,将其显示在一个可以显示2幅图像的窗口中的左边,求出“moon.tif ”的轮廓,并将其显示在上述窗口的右边。
2.读入图像“cameraman.tif ”,将该图像显示在一个可以显示4幅图像(两行两列)的左上角显示该图像;求出该图像的补图像,将结果显示在右上角;将原图分别顺时针旋转45度和逆时针旋转45度,前者保持输出图像大小不变,后者保持图像完全显示,将结果分别显示在左下角和右下角。
3.读入图像“cameraman.tif ”,将其分别放大到1.5倍(用“bilinear ”方法)和2.6倍(用“bicubic ”方法),显示在不同的图像窗口中。
4.读入图像“moon.tif”,将其放大2倍,并将结果用BMP格式以“moon1.bmp”为文件名,写入磁盘。
(用imwrite命令,该命令的用法请用help imwrite查看)5.读入图像“pout.tif”,对获取的数字图像进行分段线性拉伸,参数自己任意给出。
6、显示“pout.tif”的原图、经过均衡化处理过的图像及相应直方图。
7.对图像“cameraman.tif”采用实验原理中给出的算子进行各种增强和平滑处理并显示结果。
实验思考题1.直方图是什么概念?它反映了图像的什么信息?2.直方图均衡化是什么意思?它的主要用途是什么?3.邻域平均和中值滤波各适用于那些图像平滑处理?4.拉普拉斯算子、Sobel算子、Prewitt算子和Isotropic算子进行图像增强处理时各自的特点是什么?实验报告要求1.给出图像处理的源程序和结果。
2.对实验结果进行简要分析。
例程:1、f=imread('cameraman.tif');subplot(1,2,1);imshow(f);subplot(1,2,2);imcontour(f);2、f=imread('cameraman.tif');subplot(2,2,1);imshow(f);subplot(2,2,2);imshow(imcomplement(f));subplot(2,2,3);imrotate(f,45,'bilinear','crop'); subplot(2,2,4);imrotate(f,-45,'bilinear','loose');3、f=imread('cameraman.tif');imshow(imresize(f,1.5,'bilinear')); figure;imshow(imresize(f,2.6,'bicubic'));4、f=imread('moon.tif');imwrite(imresize(f,2),'moon1.bmp');5、6、f=imread('pout.tif');f1=histeq(f);imshow(f);figure,imhist(f,64);figure,imshow(f1);figure,imhist(f1,64);[m,n]=size(f);f2=double(f);for i=1:mfor j=1:nif f2(i,j)<70f3(i,j)=0.5*f2(i,j);else if f2(i,j)>=70 & f2(i,j)<160 f3(i,j)=4*(f2(i,j)-70)+35; else if f2(i,j)>=160f3(i,j)=0.5*f2(i,j)+215; endendendendendfigure,imshow(f3,[]);7、f=double(imread('cameraman.tif'));h1=[1 1 1;1 1 1;1 1 1]./9;h2=[1 1 1;1 2 1;1 1 1]./10;h3=[1 2 1;2 4 2;1 2 1]./16;h4=[1 1 1;1 0 1;1 1 1]./8;h5=[0 0.25 0;0.25 1 0.25;0 0.25 0]./2; lap=[0 -1 0;-1 4 -1;0 -1 0];sobel1=[1 0 -1;2 0 -2;1 0 -1];sobel2=sobel1';prewitt1=[1 0 -1;1 0 -1;1 0 -1];prewitt2=prewitt1';isot1=[1 0 -1;1.414 0 -1.414;1 0 -1]; isot2=isot1';subplot(3,4,1);imshow(imfilter(f,h1),[]); subplot(3,4,2);imshow(imfilter(f,h2),[]); subplot(3,4,3);imshow(imfilter(f,h3),[]); subplot(3,4,4);imshow(imfilter(f,h4),[]); subplot(3,4,5);imshow(imfilter(f,h5),[]); subplot(3,4,6);imshow(imfilter(f,lap),[]); subplot(3,4,7);imshow(imfilter(f,sobel1),[]); subplot(3,4,8);imshow(imfilter(f,sobel2),[]); subplot(3,4,9);imshow(imfilter(f,prewitt1),[]); subplot(3,4,10);imshow(imfilter(f,prewitt2),[]); subplot(3,4,11);imshow(imfilter(f,isot1),[]); subplot(3,4,12);imshow(imfilter(f,isot2),[]);。
