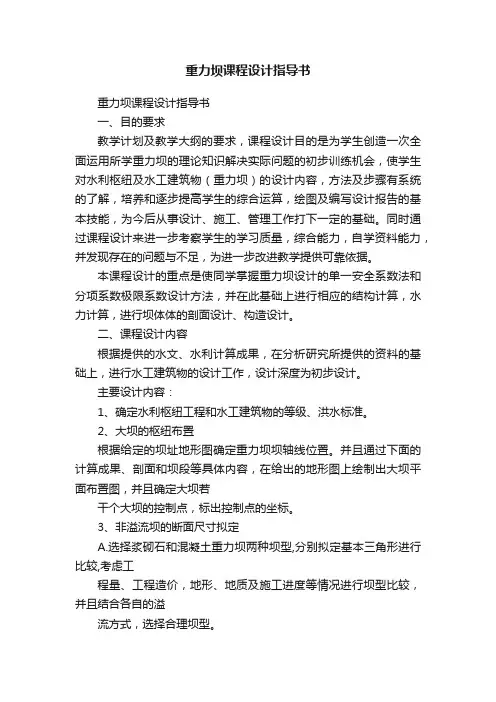

重力坝课程设计指导书重力坝课程设计指导书一、目的要求教学计划及教学大纲的要求,课程设计目的是为学生创造一次全面运用所学重力坝的理论知识解决实际问题的初步训练机会,使学生对水利枢纽及水工建筑物(重力坝)的设计内容,方法及步骤有系统的了解,培养和逐步提高学生的综合运算,绘图及编写设计报告的基本技能,为今后从事设计、施工、管理工作打下一定的基础。
同时通过课程设计来进一步考察学生的学习质量,综合能力,自学资料能力,并发现存在的问题与不足,为进一步改进教学提供可靠依据。
本课程设计的重点是使同学掌握重力坝设计的单一安全系数法和分项系数极限系数设计方法,并在此基础上进行相应的结构计算,水力计算,进行坝体体的剖面设计、构造设计。
二、课程设计内容根据提供的水文、水利计算成果,在分析研究所提供的资料的基础上,进行水工建筑物的设计工作,设计深度为初步设计。
主要设计内容:1、确定水利枢纽工程和水工建筑物的等级、洪水标准。
2、大坝的枢纽布置根据给定的坝址地形图确定重力坝坝轴线位置。
并且通过下面的计算成果、剖面和坝段等具体内容,在给出的地形图上绘制出大坝平面布置图,并且确定大坝若干个大坝的控制点,标出控制点的坐标。
3、非溢流坝的断面尺寸拟定A.选择浆砌石和混凝土重力坝两种坝型,分别拟定基本三角形进行比较,考虑工程量、工程造价,地形、地质及施工进度等情况进行坝型比较,并且结合各自的溢流方式,选择合理坝型。
B.确定坝顶高程非溢流坝坝顶在洪水位以上的超高为△h,△h=2h1+ h0+ h c其中波高:2h1=0.0166V5/4×D1/3波长: 2L1=10.4(2h1)0.8波浪中心线在净水位以上的高度:〃h0=2π(h1)2/2 L1坝顶高程按设计洪水位和校核洪水位两种情况计算,选定较大值。
计算时相应的波长、波高计算可以参考课本或其他资料。
C. 确定坝顶宽度D. 确定坝底宽度根据稳定条件分析,坝基面的抗剪强度较高时,坝底宽度由应力条件控制,反之,坝基面抗剪强度较低时,坝底宽度由稳定条件控制。

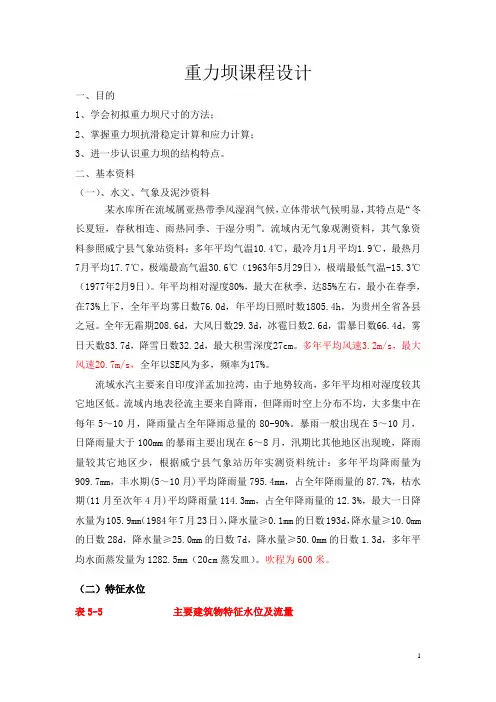

重力坝课程设计一、目的1、学会初拟重力坝尺寸的方法;2、掌握重力坝抗滑稳定计算和应力计算;3、进一步认识重力坝的结构特点。
二、基本资料(一)、水文、气象及泥沙资料某水库所在流域属亚热带季风湿润气候,立体带状气候明显,其特点是“冬长夏短,春秋相连、雨热同季、干湿分明”。
流域内无气象观测资料,其气象资料参照威宁县气象站资料:多年平均气温10.4℃,最冷月1月平均1.9℃,最热月7月平均17.7℃,极端最高气温30.6℃(1963年5月29日),极端最低气温-15.3℃(1977年2月9日)。
年平均相对湿度80%,最大在秋季,达85%左右,最小在春季,在73%上下,全年平均雾日数76.0d,年平均日照时数1805.4h,为贵州全省各县之冠。
全年无霜期208.6d,大风日数29.3d,冰雹日数2.6d,雷暴日数66.4d,雾日天数83.7d,降雪日数32.2d,最大积雪深度27cm。
多年平均风速3.2m/s,最大风速20.7m/s,全年以SE风为多,频率为17%。
流域水汽主要来自印度洋孟加拉湾,由于地势较高,多年平均相对湿度较其它地区低。
流域内地表径流主要来自降雨,但降雨时空上分布不均,大多集中在每年5~10月,降雨量占全年降雨总量的80-90%。
暴雨一般出现在5~10月,日降雨量大于100mm的暴雨主要出现在6~8月,汛期比其他地区出现晚,降雨量较其它地区少,根据威宁县气象站历年实测资料统计:多年平均降雨量为909.7mm,丰水期(5~10月)平均降雨量795.4mm,占全年降雨量的87.7%,枯水期(11月至次年4月)平均降雨量114.3mm,占全年降雨量的12.3%,最大一日降水量为105.9mm(1984年7月23日),降水量≥0.1mm的日数193d,降水量≥10.0mm 的日数28d,降水量≥25.0mm的日数7d,降水量≥50.0mm的日数1.3d,多年平均水面蒸发量为1282.5mm(20cm蒸发皿)。
重力坝课程设计doc
一.重力坝概述
重力坝是一种在河流中建设的大型水利工程,通常由一组拱形结构的混凝土或石头堆
砌而成,它的作用是把流过的河水向上压抑,以提高河流的稳定性,防止洪水,并利用流
过的水势将水压转化为电能供给公众使用。
二.重力坝的设计及施工
1.首先要进行地质勘探研究,以确定建造重力坝的最佳位置和材料。
2.重力坝的设计,要考虑重力坝的高度、深度等参数,还要确定其弯曲度、抗压强度
等技术要求,确定防洪排污设施等。
3.施工难度较大,要求施工人员具备较强的技术水平,建造时需要按照规划进行,尤
其是对混凝土施工要求严格,大坝结构要求较高。
4.建造完毕后,要经常进行检查和维护,以保证重力坝的安全运行。
三.重力坝的应用
1.重力坝的水利社会化应用在于控制洪水、改变河流水质,防止水库中的污染,提高
水生态环境等;
2.在水力发电方面,重力坝利用发电厂结构附属设备,从水势中提取能量而产生电能
供人们使用;
3.重力坝在航向规划中也得到了重要的应用,它可以改变河流的流向,从而改变其航向,有助于渡河船只的安全航行;
4.此外,重力坝建设也是一种美化环境的手段,它不仅能使人们对河流的自然环境被
更好的保护,而且还可以利用湖面动态变化来丰富景观,使河流被点缀成一种美丽的风景。
四.总结
重力坝是水利工程建设中重要的一环,在水力发电、洪水防治、航航向规划及美化景
观等方面均有着重要作用。
但是,由于重力坝设计施工难度较大,施工需求较高,在建设
及运营中均需要考虑多方面的因素,以保证重力坝的安全可靠。

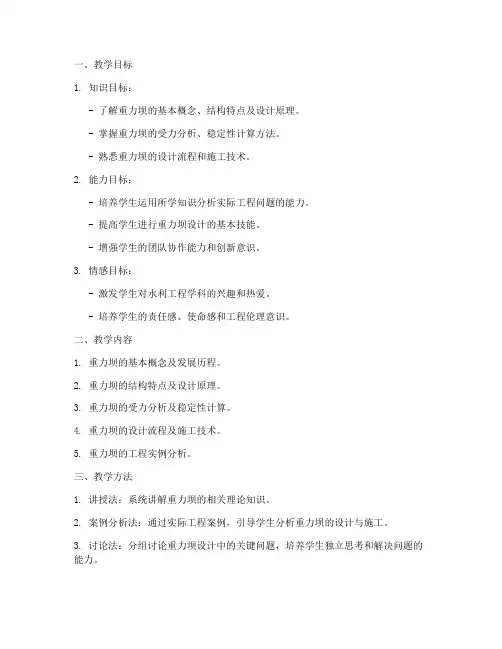

一、教学目标1. 知识目标:- 了解重力坝的基本概念、结构特点及设计原理。
- 掌握重力坝的受力分析、稳定性计算方法。
- 熟悉重力坝的设计流程和施工技术。
2. 能力目标:- 培养学生运用所学知识分析实际工程问题的能力。
- 提高学生进行重力坝设计的基本技能。
- 增强学生的团队协作能力和创新意识。
3. 情感目标:- 激发学生对水利工程学科的兴趣和热爱。
- 培养学生的责任感、使命感和工程伦理意识。
二、教学内容1. 重力坝的基本概念及发展历程。
2. 重力坝的结构特点及设计原理。
3. 重力坝的受力分析及稳定性计算。
4. 重力坝的设计流程及施工技术。
5. 重力坝的工程实例分析。
三、教学方法1. 讲授法:系统讲解重力坝的相关理论知识。
2. 案例分析法:通过实际工程案例,引导学生分析重力坝的设计与施工。
3. 讨论法:分组讨论重力坝设计中的关键问题,培养学生独立思考和解决问题的能力。
4. 实践操作法:通过计算机辅助设计(CAD)软件进行重力坝设计练习,提高学生的实际操作能力。
四、教学过程1. 导入新课:通过图片、视频等形式展示重力坝的实际应用,激发学生的学习兴趣。
2. 理论讲解:- 讲解重力坝的基本概念、结构特点及设计原理。
- 分析重力坝的受力情况,讲解稳定性计算方法。
3. 案例分析:- 选择具有代表性的重力坝工程案例,引导学生分析设计思路和施工技术。
- 通过案例分析,使学生了解重力坝在实际工程中的应用。
4. 小组讨论:- 将学生分组,讨论重力坝设计中的关键问题,如坝体结构、基础处理、施工技术等。
- 各小组汇报讨论成果,教师点评并总结。
5. 实践操作:- 利用CAD软件进行重力坝设计练习,使学生掌握重力坝设计的基本技能。
- 教师指导学生解决操作过程中遇到的问题。
6. 总结与评价:- 教师总结课程内容,强调重点和难点。
- 对学生的学习情况进行评价,鼓励学生继续努力。
五、教学评价1. 课堂表现:观察学生在课堂上的参与程度、提问和回答问题的情况。

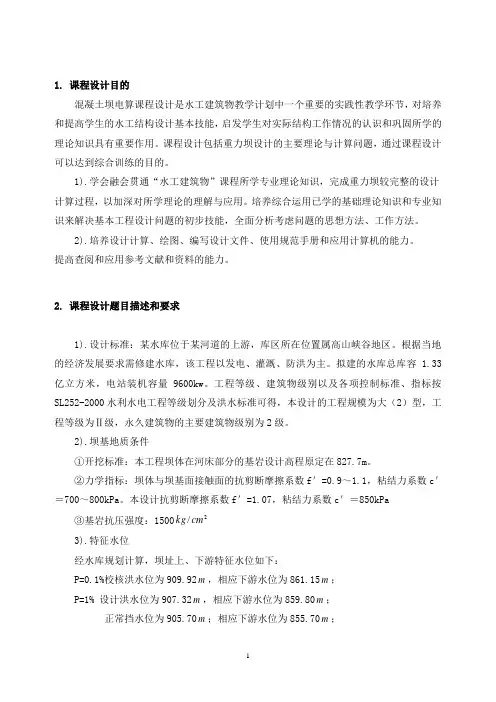

1. 课程设计目的混凝土坝电算课程设计是水工建筑物教学计划中一个重要的实践性教学环节,对培养和提高学生的水工结构设计基本技能,启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。
课程设计包括重力坝设计的主要理论与计算问题,通过课程设计可以达到综合训练的目的。
1).学会融会贯通“水工建筑物”课程所学专业理论知识,完成重力坝较完整的设计计算过程,以加深对所学理论的理解与应用。
培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能,全面分析考虑问题的思想方法、工作方法。
2).培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。
提高查阅和应用参考文献和资料的能力。
2. 课程设计题目描述和要求1).设计标准:某水库位于某河道的上游,库区所在位置属高山峡谷地区。
根据当地的经济发展要求需修建水库,该工程以发电、灌溉、防洪为主。
拟建的水库总库容 1.33亿立方米,电站装机容量9600kw 。
工程等级、建筑物级别以及各项控制标准、指标按SL252-2000水利水电工程等级划分及洪水标准可得,本设计的工程规模为大(2)型,工程等级为Ⅱ级,永久建筑物的主要建筑物级别为2级。
2).坝基地质条件①开挖标准:本工程坝体在河床部分的基岩设计高程原定在827.7m 。
②力学指标:坝体与坝基面接触面的抗剪断摩擦系数f '=0.9~1.1,粘结力系数c '=700~800kPa 。
本设计抗剪断摩擦系数f '=1.07,粘结力系数c '=850kPa③基岩抗压强度:15002/cm kg 3).特征水位经水库规划计算,坝址上、下游特征水位如下:P=0.1%校核洪水位为909.92m ,相应下游水位为861.15m ;P=1% 设计洪水位为907.32m ,相应下游水位为859.80m ; 正常挡水位为905.70m ;相应下游水位为855.70m ;淤沙高程为842.70m ;4).荷载及荷载组合荷载应按实际情况进行分析,决定计算内容。

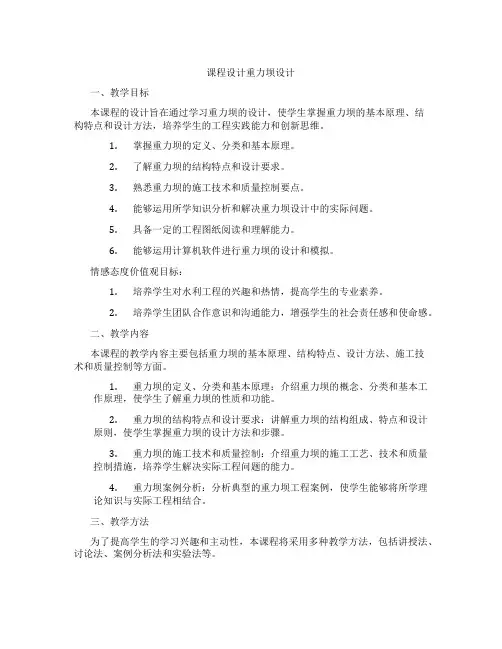

课程设计重力坝设计一、教学目标本课程的设计旨在通过学习重力坝的设计,使学生掌握重力坝的基本原理、结构特点和设计方法,培养学生的工程实践能力和创新思维。
1.掌握重力坝的定义、分类和基本原理。
2.了解重力坝的结构特点和设计要求。
3.熟悉重力坝的施工技术和质量控制要点。
4.能够运用所学知识分析和解决重力坝设计中的实际问题。
5.具备一定的工程图纸阅读和理解能力。
6.能够运用计算机软件进行重力坝的设计和模拟。
情感态度价值观目标:1.培养学生对水利工程的兴趣和热情,提高学生的专业素养。
2.培养学生团队合作意识和沟通能力,增强学生的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括重力坝的基本原理、结构特点、设计方法、施工技术和质量控制等方面。
1.重力坝的定义、分类和基本原理:介绍重力坝的概念、分类和基本工作原理,使学生了解重力坝的性质和功能。
2.重力坝的结构特点和设计要求:讲解重力坝的结构组成、特点和设计原则,使学生掌握重力坝的设计方法和步骤。
3.重力坝的施工技术和质量控制:介绍重力坝的施工工艺、技术和质量控制措施,培养学生解决实际工程问题的能力。
4.重力坝案例分析:分析典型的重力坝工程案例,使学生能够将所学理论知识与实际工程相结合。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法:通过教师的讲解,使学生掌握重力坝的基本原理、结构和设计方法。
2.讨论法:学生进行分组讨论,培养学生的思考能力和团队合作意识。
3.案例分析法:分析典型的重力坝工程案例,引导学生将理论知识应用到实际工程中。
4.实验法:安排学生进行重力坝模型实验,培养学生的实践操作能力和实验技能。
四、教学资源为了支持本课程的教学内容和教学方法的实施,丰富学生的学习体验,我们将选择和准备以下教学资源:1.教材:选用权威、实用的教材,如《重力坝设计与施工》等。
2.参考书:提供相关的参考书籍,如《水利工程概论》、《水利工程施工技术》等。

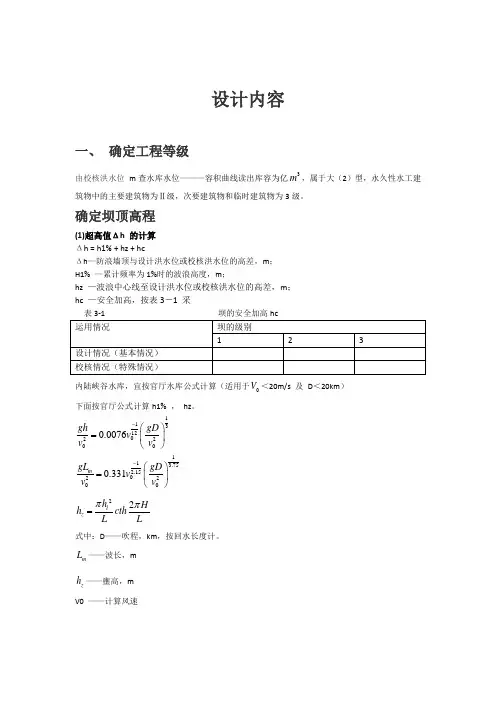

设计内容一、 确定工程等级由校核洪水位 m 查水库水位———容积曲线读出库容为亿3m ,属于大(2)型,永久性水工建筑物中的主要建筑物为Ⅱ级,次要建筑物和临时建筑物为3级。
确定坝顶高程(1)超高值Δh 的计算 Δh = h1% + hz + hcΔh —防浪墙顶与设计洪水位或校核洪水位的高差,m ; H1% —累计频率为1%时的波浪高度,m ;hz —波浪中心线至设计洪水位或校核洪水位的高差,m ; hc —安全加高,按表3-1 采内陆峡谷水库,宜按官厅水库公式计算(适用于0V <20m/s 及 D <20km ) 下面按官厅公式计算h1% , hz 。
11312022000.0076ghgD v v v -⎛⎫= ⎪⎝⎭ 11 3.752.15022000.331mgL gD v v v -⎛⎫= ⎪⎝⎭22l z h Hh cthLLππ=式中:D ——吹程,km ,按回水长度计。
m L ——波长,mz h ——壅高,mV0 ——计算风速h ——当2020250gDv = 时,为累积频率5%的波高h5%;当202501000gDv = 时, 为累积频率10%的波高h10%。
规范规定应采用累计频率为1%时的波高,对应于5%波高,应由累积频率为P (%)的波高hp 与平均波高的关系可按表 进行换设计洪水位 校核洪水位 吹程D (m ) 风速0v (m ) 27 18 安全加高c h (m ) 断面面积S (2m ) 断面宽度B (m )正常蓄水位和设计洪水位时,采用重现期为50 年的最大风速,本次设计027/v m s =;校核洪水位时,采用多年平均风速,本次设计018/v m s =。
a.设计洪水位时Δh 计算: 18902.5760.62311.80mS H m B ===设设 波浪三要素计算如下: 波高:21131229.819.81524.190.0076272727h -⎛⎫⨯⨯=⨯ ⎪⎝⎭h= 波长:113.752.15229.819.81524.190.331272727mL -⎛⎫⨯⨯=⨯ ⎪⎝⎭m L =壅高:220.823.140.378.95zmh h L π==⨯≈2209.81524.197.0527gD v ⨯=≈,故按累计频率为005计算 0.82060.62m m h H =≈,由表查表换算 故0000151.24 1.240.82 1.02h h m =⨯=⨯≈0.4ch m =1%z c hh h h ∆=++1.020.370.41.89m=++=b.校核洪水位时Δh 计算:19277.2561.31314.44m S H m B ===设设 波高:21131229.819.81965.340.0076181818h -⎛⎫⨯⨯=⨯ ⎪⎝⎭h=波长:113.752.15229.819.81965.340.331181818mL -⎛⎫⨯⨯=⨯ ⎪⎝⎭m L =壅高:220.613.140.257.03zmh h L π==⨯≈2209.81965.3429.2318gD v ⨯=≈,故按频率为005计算 0.61063.31m m h H =≈,由由表查表换算 故0000151.24 1.240.270.34h h m =⨯=⨯≈0.3c h m =1%z c h h h h ∆=++0.340.250.30.89m=++=(2)、坝顶高程:a.设计洪水位的坝顶高程: h ∇=+∆设设设计洪水位445 1.89446.89m=+=b.校核洪水位的坝顶高程: h ∇=+∆校校校核洪水位446.310.89447.20m=+=为了保证大坝的安全,选取较大值,所以选取坝顶高程为三、 非溢流坝实用剖面的设计和静力校核(1) 非溢流坝实用剖面的拟定拟定坝体形状为基本三角形。

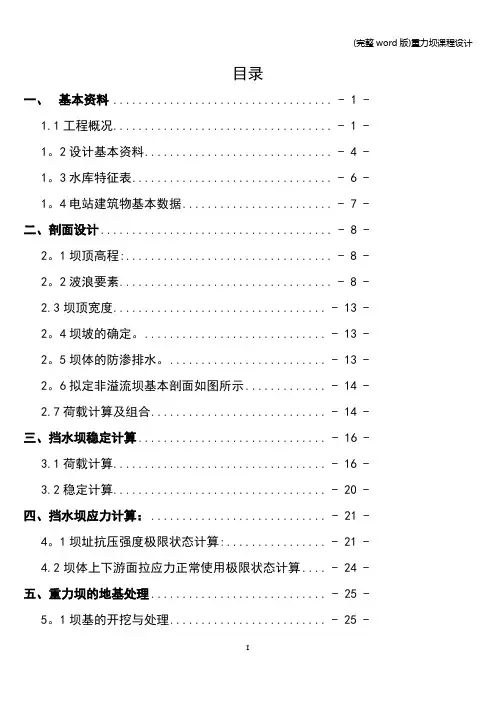

目录一、基本资料................................... - 1 -1.1工程概况................................... - 1 -1。
2设计基本资料.............................. - 4 -1。
3水库特征表................................ - 6 -1。
4电站建筑物基本数据........................ - 7 -二、剖面设计..................................... - 8 -2。
1坝顶高程: ................................. - 8 -2。
2波浪要素.................................. - 8 -2.3坝顶宽度.................................. - 13 -2。
4坝坡的确定。
............................. - 13 -2。
5坝体的防渗排水。
......................... - 13 -2。
6拟定非溢流坝基本剖面如图所示............. - 14 -2.7荷载计算及组合............................ - 14 -三、挡水坝稳定计算.............................. - 16 -3.1荷载计算.................................. - 16 -3.2稳定计算.................................. - 20 -四、挡水坝应力计算:............................ - 21 -4。
1坝址抗压强度极限状态计算: ................ - 21 -4.2坝体上下游面拉应力正常使用极限状态计算.... - 24 -五、重力坝的地基处理............................ - 25 -5。

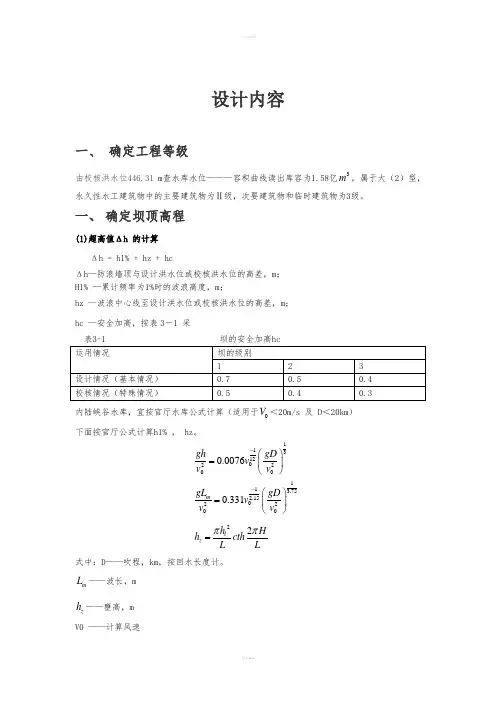

设计内容一、 确定工程等级由校核洪水位446.31 m 查水库水位———容积曲线读出库容为1.58亿3m ,属于大(2)型,永久性水工建筑物中的主要建筑物为Ⅱ级,次要建筑物和临时建筑物为3级。
一、 确定坝顶高程(1)超高值Δh 的计算Δh = h1% + hz + hcΔh —防浪墙顶与设计洪水位或校核洪水位的高差,m ; H1% —累计频率为1%时的波浪高度,m ;hz —波浪中心线至设计洪水位或校核洪水位的高差,m ; hc —安全加高,按表3-1 采内陆峡谷水库,宜按官厅水库公式计算(适用于0V <20m/s 及 D <20km ) 下面按官厅公式计算h1% , hz 。
11312022000.0076ghgD v v v -⎛⎫= ⎪⎝⎭ 11 3.752.15022000.331mgL gD v v v -⎛⎫= ⎪⎝⎭22l z h Hh cthLLππ=式中:D ——吹程,km ,按回水长度计。
m L ——波长,mz h ——壅高,mV0 ——计算风速h ——当2020250gDv = 时,为累积频率5%的波高h5%;当202501000gDv = 时, 为累积频率10%的波高h10%。
规范规定应采用累计频率为1%时的波高,对应于5%波高,应由累积频率为P (%)的波高hp 与平均波高的关系可按表B.6.3-1 进行换超高值Δh 的计算的基本数据设计洪水位 校核洪水位 吹程D (m ) 524.19 965.34 风速0v (m ) 27 18 安全加高c h (m )0.4 0.3 断面面积S (2m )1890.57 19277.25 断面宽度B (m ) 311.80314.44正常蓄水位和设计洪水位时,采用重现期为50 年的最大风速,本次设计027/v m s =;校核洪水位时,采用多年平均风速,本次设计018/v m s =。
a.设计洪水位时Δh 计算: 18902.5760.62311.80m S H m B ===设设 波浪三要素计算如下: 波高:21131229.819.81524.190.0076272727h -⎛⎫⨯⨯=⨯ ⎪⎝⎭h=0.82m 波长:113.752.15229.819.81524.190.331272727mL -⎛⎫⨯⨯=⨯ ⎪⎝⎭m L =8.95m 壅高:220.823.140.378.95z mh h L π==⨯≈2209.81524.197.0527gD v ⨯=≈,故按累计频率为005计算 0.82060.62m m h H =≈,由表B.6.3-1查表换算 故000151.24 1.240.82 1.02h h m =⨯=⨯≈0.4c h m =1%z c h h h h ∆=++1.020.370.41.89m=++=b.校核洪水位时Δh 计算:19277.2561.31314.44m S H m B ===设设 波高:21131229.819.81965.340.0076181818h -⎛⎫⨯⨯=⨯ ⎪⎝⎭h=0.27m波长:113.752.15229.819.81965.340.331181818mL -⎛⎫⨯⨯=⨯ ⎪⎝⎭m L =7.03m 壅高:220.613.140.257.03z mh h L π==⨯≈2209.81965.3429.2318gD v ⨯=≈,故按频率为005计算 0.61063.31m m h H =≈,由由表B.6.3-1查表换算 故000151.24 1.240.270.34h h m=⨯=⨯≈0.3c h m =1%z c h h h h ∆=++0.340.250.30.89m=++=(2)、坝顶高程:a.设计洪水位的坝顶高程: h ∇=+∆设设设计洪水位 445 1.89446.89m=+=b.校核洪水位的坝顶高程: h ∇=+∆校校校核洪水位446.310.89447.20m=+=为了保证大坝的安全,选取较大值,所以选取坝顶高程为447.2m三、 非溢流坝实用剖面的设计和静力校核(1) 非溢流坝实用剖面的拟定拟定坝体形状为基本三角形。

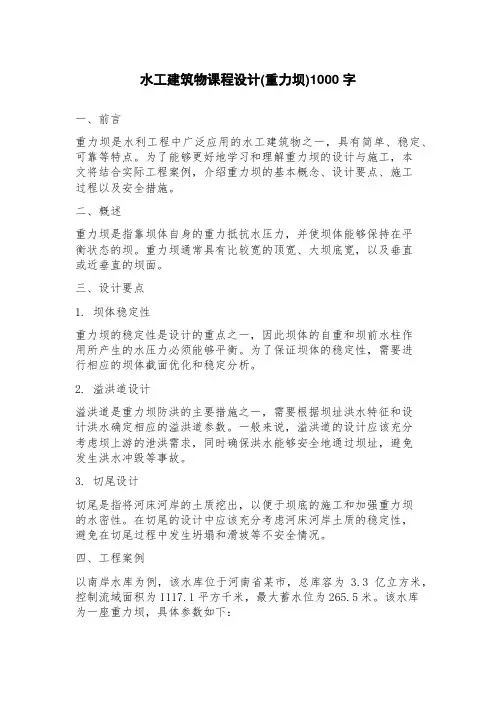

水工建筑物课程设计(重力坝)1000字一、前言重力坝是水利工程中广泛应用的水工建筑物之一,具有简单、稳定、可靠等特点。
为了能够更好地学习和理解重力坝的设计与施工,本文将结合实际工程案例,介绍重力坝的基本概念、设计要点、施工过程以及安全措施。
二、概述重力坝是指靠坝体自身的重力抵抗水压力,并使坝体能够保持在平衡状态的坝。
重力坝通常具有比较宽的顶宽、大坝底宽,以及垂直或近垂直的坝面。
三、设计要点1. 坝体稳定性重力坝的稳定性是设计的重点之一,因此坝体的自重和坝前水柱作用所产生的水压力必须能够平衡。
为了保证坝体的稳定性,需要进行相应的坝体截面优化和稳定分析。
2. 溢洪道设计溢洪道是重力坝防洪的主要措施之一,需要根据坝址洪水特征和设计洪水确定相应的溢洪道参数。
一般来说,溢洪道的设计应该充分考虑坝上游的泄洪需求,同时确保洪水能够安全地通过坝址,避免发生洪水冲毁等事故。
3. 切尾设计切尾是指将河床河岸的土质挖出,以便于坝底的施工和加强重力坝的水密性。
在切尾的设计中应该充分考虑河床河岸土质的稳定性,避免在切尾过程中发生坍塌和滑坡等不安全情况。
四、工程案例以南岸水库为例,该水库位于河南省某市,总库容为 3.3亿立方米,控制流域面积为1117.1平方千米,最大蓄水位为265.5米。
该水库为一座重力坝,具体参数如下:1. 坝址基础岩层接触深度: -76米2. 坝顶标高: 277.5米3. 坝顶长度: 534.75米4. 坝顶宽度: 10.5米5. 坝脚标高: 206米6. 坝脚长度: 342米7. 坝脚宽度: 42米8. 坝高: 71.5米五、施工过程1. 剥离坝址土层:将坝址表土和浮石剥离至基岩层,同时进行基岩凿打和清理。
2. 贴面铺垫:在坝址的基础岩层上进行界板定位和方案确认,贴面铺垫,同时进行模板安装。
3. 混凝土浇筑:进行混凝土浇筑之前,需要对混凝土原材料进行检测和质量监控,保证混凝土强度和性能符合设计要求。
重力坝设计任务书
水工本水工建筑物课设
课程设计目的:
重力坝课程设计是《水工建筑物》教学中的一个重要的教学环节之一,是在定岗实践的基础上通过对典型的,有代表性的已建或在建工程的实际资料分析,结合生产实际,进行水利水电工程枢纽设计,提高专业基本技能及工作能力的一次指导性实训课程。
课程设计包括重力坝设计的主要理论与计算问题,通过课程设计可以达到综合训练的目的。
学会融会贯通“水工建筑物”课程所学专业理论知识,完成重力坝较完整的设计计算过程,以加深对所学理论的理解与应用。
培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能,全面分析考虑问题的思想方法、工作方法。
培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。
提高查阅和应用参考文献和资料的能力。
工程概况:
B水库位于某河道的上游,库区所在位置属高山峡谷地区。
根据当地的经济发展要求需修建水库,该工程以发电、灌溉、防洪为主。
拟建的水库总库容1.33亿立方米,电站装机容量9600kw。
工程等级、建筑物级别以及各项控制标准、指标按SL252-2000水利水电工程等级划分及洪水标准可得,本设计的工程规模为大(2)型,工程等级为Ⅱ级,永久建筑物的主要
建筑物级别为2级。
1).坝基地质条件:
①开挖标准:本工程坝体在河床部分的基岩设计高程原定在827.7m。
②力学指标:坝体与坝基面接触面的抗剪断摩擦系数f'=0.9~1.1,粘结力系数c'=700~800kPa。
本设计抗剪断摩擦系数f'=1.07,粘结力系数c'=850kPa
③基岩抗压强度:1500kg/m
2).特征水位
经水库规划计算,坝址上、下游特征水位如下:
P=0.1%校核洪水位为909.92m,相应下游水位为861.15m;P=1% 设计洪水位为907.32m,相应下游水位为859.80m;正常挡水位为905.70m;相应下游水位为855.70m;淤沙高程为842.70m;稳定淤沙厚度为3.5m。
3).荷载及荷载组合
荷载应按实际情况进行分析,决定计算内容。
荷载组合根据实际情况参照规范[1~3]要求。
具体计算时每人选取1种有代表性或估计其为控制性的组合进行设计计算。
有关荷载资料如下,未经列出者由设计者自行拟定。
①筑坝材料:混凝土容重24kN/m3。
②坝基扬压力、坝基防渗处理:根据水库地基情况,设置帷幕灌浆
和排水孔幕,帷幕灌浆中心线距上游坝踵5m,排水孔中心线距帷幕中心线1.5m。
为简化计算起见,扬压力折减系数取0.3,折减位置距上游坝轴线
6.5m。
③风速与吹程:坝址洪水期多年平均最大风速18.1m/s,洪水期50年重现期最大风速25m/s,坝前吹程1公里。
④水库淤沙:淤沙浮容重为8.0kN/m3,淤沙内摩擦角12°。
⑤坝址地震基本烈度:根据“中国地震烈度区划图”坝址位于7度区,设防烈度按7度考虑。
⑥坝顶有一般交通要求
设计任务:
1、分析基本资料
熟悉设计基本资料,并对重要参数有一定的认识,通过规范或教材了解相关公式及应用方法和条件,为以后设计做好准备。
2、非溢流坝断面设计
由于本设计为历时两周的课程设计,时间较短,故不涉及到溢流坝段,所以非溢流坝断面设计就成为此次设计工作的重点内容,其建议设计步骤如下:
(1)拟定基本剖面;
根据坝体稳定基本控制条件确定基本剖面形状及尺寸。
注:只要求做挡水坝段最大剖面。
(2)荷载计算及工况分析;
计算坝体所受各个荷载,并进行可遇工况组合分析。
(3)抗滑稳定分析;
熟悉抗滑稳定计算公式,并确定各个相关参数,为实用剖面稳定校核做好准备工作。
(4)坝体应力分析;
采用材料力学法进行坝体应力分析,熟悉坝体应力分析方法及公式,确定各个相关参数,为实用剖面稳定校核做好准备工作。
(5)将基本剖面修改为实用剖面并进行稳定校核。
根据特征水位、超高等参数确定坝顶高程,根据交通要求确定坝顶宽度,将基本剖面修改为实用剖面并进行稳定校核,最终提交的计算说明书分小节需详细写明实用剖面稳定校核计算过程和最终结果,特别注意的是,坝体荷载作用和坝体稳定应力计算最终结果要以表格的形式给出,具体的格式见表一和表二。
表一
注:建议自重按三角形和矩形分块计算
表二
3、重力坝主要构造设计
(1)非溢流坝、溢流坝的坝顶构造;
(2)横缝止水;
(3)坝体排水,廊道的形状和尺寸;
(4)坝基的防渗和排水。
建议筑坝材料与坝体结构:
上游坡为直立边坡(混凝土实体重力坝)
重力坝是由混凝土或浆砌石修筑的大体积档水建筑物,其基本剖面是直角三角形,整体是由若干坝段组成,重力坝按筑坝材料的不同分为:混凝土重力坝和浆砌石重力坝;重力坝按其结构形式分为:实体重力坝、宽缝重力坝、空腹重力坝等,筑坝材料为混凝土的实体重力坝(上游坡为直立边坡)基本结构示意图如下:
时间安排:
本课程设计时间为两周,除周日外共12天,具体学时分配如下:
设计成果要求:
1,设计计算说明书一本,包括必要过程说明。
(手写)
设计说明书也是课程设计的主要成果,要求章节分明,文字简练通顺;字迹工整,内容着重分析论证,并说明计算条件、假定方法和成果。
计算部分应列举原始数据,及常用符号,列出计算公式,然后用数字代入,计算结果应尽可能列表表示。
计算数据应尽量汇总成表格形式,计算简图应用方格纸按比例绘制。
说明书应用钢笔(圆珠笔)书写,每章、节应有标题,页数统一编号,一般以40-50页为宜。
2,A1图纸一张,米格纸手绘图纸一张。
设计图是课程设计的主要成果,用1#图纸、绘图铅笔绘制或用autocad 绘图。
手绘图要求制图正确,图面饱满,没有重复,线条分明,字体工整,尺寸齐全。
机绘图要求清晰准确、图面饱满、布图合理、比例适当、尺寸齐全。
设计成果用档案袋封装并在袋体封面及底部相应位置详细填写设计内容及个人信息。
