磷酸铁锂电池测试方法

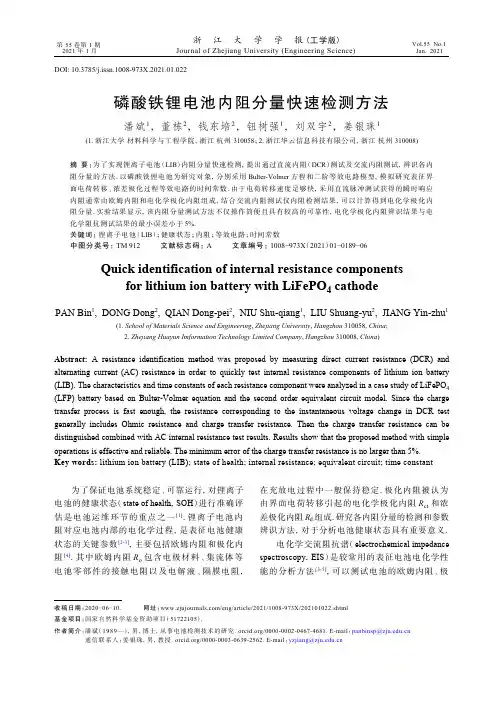

DOI: 10.3785/j.issn.1008-973X.2021.01.022磷酸铁锂电池内阻分量快速检测方法潘斌1，董栋2，钱东培2，钮树强1，刘双宇2，姜银珠1(1. 浙江大学 材料科学与工程学院，浙江 杭州 310058；2. 浙江华云信息科技有限公司，浙江 杭州 310008)摘 要：为了实现锂离子电池（LIB ）内阻分量快速检测，提出通过直流内阻（DCR ）测试及交流内阻测试，辨识各内阻分量的方法. 以磷酸铁锂电池为研究对象，分别采用Bulter-Volmer 方程和二阶等效电路模型，模拟研究表征界面电荷转移、浓差极化过程等效电路的时间常数. 由于电荷转移速度足够快，采用直流脉冲测试获得的瞬时响应内阻通常由欧姆内阻和电化学极化内阻组成，结合交流内阻测试仪内阻检测结果，可以计算得到电化学极化内阻分量. 实验结果显示，该内阻分量测试方法不仅操作简便且具有较高的可靠性，电化学极化内阻辨识结果与电化学阻抗测试结果的最小误差小于5%.关键词： 锂离子电池（LIB ）；健康状态；内阻；等效电路；时间常数中图分类号： TM 912 文献标志码： A 文章编号： 1008−973X （2021）01−0189−06Quick identification of internal resistance componentsfor lithium ion battery with LiFePO 4 cathodePAN Bin 1, DONG Dong 2, QIAN Dong-pei 2, NIU Shu-qiang 1, LIU Shuang-yu 2, JIANG Yin-zhu 1(1. School of Materials Science and Engineering , Zhejiang University , Hangzhou 310058, China ;2. Zhejiang Huayun Imformation Technology Limited Company , Hangzhou 310008, China )Abstract: A resistance identification method was proposed by measuring direct current resistance (DCR) andalternating current (AC) resistance in order to quickly test internal resistance components of lithium ion battery (LIB). The characteristics and time constants of each resistance component were analyzed in a case study of LiFePO 4(LFP) battery based on Bulter-Volmer equation and the second order equivalent circuit model. Since the charge transfer process is fast enough, the resistance corresponding to the instantaneous voltage change in DCR test generally includes Ohmic resistance and charge transfer resistance. Then the charge transfer resistance can be distinguished combined with AC internal resistance test results. Results show that the proposed method with simple operations is effective and reliable. The minimum error of the charge transfer resistance is no larger than 5%.Key words: lithium ion battery (LIB); state of health; internal resistance; equivalent circuit; time constant为了保证电池系统稳定、可靠运行，对锂离子电池的健康状态（state of health ，SOH ）进行准确评估是电池运维环节的重点之一[1]. 锂离子电池内阻对应电池内部的电化学过程，是表征电池健康状态的关键参数[2-3]，主要包括欧姆内阻和极化内阻[4]. 其中欧姆内阻R o 包含电极材料、集流体等电池零部件的接触电阻以及电解液、隔膜电阻，在充放电过程中一般保持稳定. 极化内阻被认为由界面电荷转移引起的电化学极化内阻R ct 和浓差极化内阻R d 组成. 研究各内阻分量的检测和参数辨识方法，对于分析电池健康状态具有重要意义.电化学交流阻抗谱（electrochemical impedance spectroscopy ，EIS ）是较常用的表征电池电化学性能的分析方法[3-5]，可以测试电池的欧姆内阻、极收稿日期：2020−06−10. 网址：/eng/article/2021/1008-973X/202101022.shtml 基金项目：国家自然科学基金资助项目（51722105）.作者简介：潘斌（1989—），男，博士，从事电池检测技术的研究. /0000-0002-0467-4681. E-mail ：****************.cn通信联系人：姜银珠，男，教授. /0000-0003-0639-2562. E-mail ：***************.cn第 55 卷第 1 期 2021 年 1 月浙 江 大 学 学 报(工学版)Journal of Zhejiang University (Engineering Science)Vol.55 No.1Jan. 2021化内阻及扩散内阻信息. EIS测试受频率响应速度的限制，通常测试时间较长[6]，同时EIS检测设备复杂且昂贵[7]，不适合于现场快速无损检测. 基于交流注入法的电池内阻测试仪因精度高、操作简单，得到广泛应用；测试仪通过测试电池端电压响应计算R o[8]，由于输出信号的频率高、振幅小，可以忽略该过程中的极化效应. 交流内阻测试只能得到欧姆内阻，无法测试极化内阻分量.直流脉冲测试是常用的电池直流内阻（direct current resistance，DCR）测试方法，原理是对处于稳态的电池进行短时间的充电或放电后静置，分析该过程中电池的电压变化，进而计算电池内阻[9-11]. 由于电池内部界面电荷转移速度非常快，在实际测量过程中，很难将电荷转移内阻与欧姆内阻分离开[12]. 超短的采样时间可以避免电化学极化的影响，但会造成严重的数据冗余，并降低系统可靠性[13]. 采用数值模拟方法间接计算电池极化内阻，得到研究人员的广泛关注[6, 14]，但这些研究中都没有考虑电化学极化过程时间常数，限制了辨识方法的适用性.考虑到电池中锂离子扩散过程远慢于界面电荷转移过程[15]，一般DCR测试采样时间远大于界面电荷转移时间，可以认为DCR测试中瞬时电压变化对应的电阻R1主要由欧姆内阻和电化学极化内阻组成. 基于该假设，本文通过EIS、DCR以及交流内阻测试，分析电池各内阻分量的特性.以磷酸铁锂电池为例，研究锂离子电池内阻分量的无损检测方法. 在分析各内阻分量对应的时间常数范围的基础上，提出直流脉冲测试结合交流内阻测试的内阻分量检测辨识方法. 本文提出的辨识方法简单易用，可靠性较高且可以实现在线测量，为评估储能电池系统SOH提供了支持.1 实验过程使用额定容量C为1 500 mA·h的商用18650磷酸铁锂电池为研究对象，进行循环老化测试. 电池测试使用深圳新威BTS-5V3A测试仪，测试在常温条件（25 °C）下开展，最大电压采样频率为10 Hz.为了获得电池实际最大容量，采用恒流-恒压充电方法，将电池充电至荷电状态（state of charge，SOC）为100%，以C/25电流放电至截止电压，记录此时的容量，将此时的容量作为电池实际可用容量.采用直流脉冲法，结合交流内阻测试仪测试电池内阻分量. 具体包括以下步骤.1）以1 C倍率对电池进行短时间放电，使得放电完毕后电池SOC为10%~90%，之后静置15 min.图1中，V为电池端电压，I为电流. 如图1所示，t1时刻前电池脉冲放电，此时电池SOC调整至设定值，t1至t2时间段的15 min停止放电，电池静置.图 1 直流脉冲测试电流及电压信号示意图Fig.1 Schematic of current and voltage profile in direct current pulse 2）记录电池最后一次静置初始时刻的瞬时电压跃变ΔU1及缓慢电压变化值ΔU2. 电池的直流内阻R1和R2为3）使用交流电池内阻测试仪（RC 3562）对静置后的电池进行交流内阻测试，记为R o，表征电池欧姆内阻. 该设备通过测试交流电压响应自动计算内阻，测试精度为0.5%，最小电阻分辨率为1 µΩ，交流测试信号为频率为1 kHz的5 mA电流.在电池稳定后，使用IVIUM VERTEX电化学工作站进行电池EIS测试，仪器的最小电流分辨率为15 pA，电压分辨率为0.4 µV. 测试频率为0.05~ 1000 Hz，交流电压振幅为5 mV. 使用Zview 软件拟合测试得到Nyquist图，获得欧姆内阻和极化内阻.锂离子电池电化学阻抗谱与各内阻分量的对应关系如图2所示.2 结果与讨论2.1 界面电荷转移电阻EIS测试结果如图3所示，当电池SOC为1/6~ 5/6时，电化学极化内阻与SOC的关系不大.如表1所示为不同SOC下的电池EIS拟合值.表中，R ct与C ct分别为电荷转移内阻和双电层等效电容，τ为RC环节时间常数. 电化学极化反映锂离子在电极活性材料界面转移的过程. 该过程190浙江大学学报（工学版）第 55 卷的速度很快，当电池不处于满充或者满放状态时，界面电荷转移阻抗可以认为近似相同[16].界面电荷转移过程可以用Bulter-Volmer 方程[6, 14]描述：式中：F 、R 、T 分别为法拉第系数、理想气体常数和绝对温度；A 为界面面积；i 0为交换电流密度；η为反应过电位；α为传递系数，通常保持稳定，此处α=0.5[14]. 式（3）可以写为式中：I 0为界面交换电流. 由式（4）可得电荷转移过程中界面双电层的电流和电压的关系，如图4所示，其中交换电流与电池极片面积有关. 当电压小于阈值时，电流与电压基本线性相关. 考虑到R ct 很小，对于1 C 倍率充放电的使用条件，双电层上电压通常不会大于100 mV ，由电阻计算公式R ct ∝i −10可知，当过电位很小时，，R ct 只与平均交换电流密度有关. 在一定SOC 范围内，当正、负极界面的活性不变时，可以认为R ct 不变化，这与文献[17]相符.当SOC=0时，磷酸铁锂电极由于持续嵌锂，活性材料内可嵌锂空位减少至一定程度引起界面反应变慢，此时锂离子嵌入会受到已占锂离子库仑斥力，导致交换电流减小，从而表现为R ct 突然增大. 当SOC=100%时，石墨负极由于嵌锂率较高，R ct 会显著增大[15].锂离子电池等效电路模型可以由图5表示.在稳态情况下，表征电化学极化阻抗的R c t及C ct 二者两端的电压相等. 对于RC 环节，当电池由恒流放电转为静置状态时，电压变化为表 1 不同荷电状态下电池电化学阻抗参数拟合结果Tab.1 EIS parameters of cell with different SOCSOC R o /mΩC ct /F R ct /mΩτ /ms 160.09 2.6820.6955.455/659.77 1.5114.0021.074/663.35 1.4911.5017.083/660.82 1.3813.3418.402/660.28 1.3813.4718.551/660.36 1.2312.6715.63060.602.5826.7068.88图 2 锂离子电池电化学阻抗谱与内阻分量的对应关系Fig.2 Corresponding relationship between EIS and internal resist-ance of lithium ion battery图 3 不同荷电状态下电池电化学阻抗测试结果Fig.3 EIS of cell with different SOC图 4 界面电荷转移过程中的电流变化图 5 锂离子电池等效电路模型Fig.5 Equivalent circuit model of lithium ion battery第 1 期潘斌, 等：磷酸铁锂电池内阻分量快速检测方法[J]. 浙江大学学报：工学版,2021, 55(1): 189–194.191式中：U p为R ct两端电压. 由EIS测试结果可以看出，在一定的SOC范围内，τ保持为15~20 ms（见表1），远小于采样时间间隔. 由式（6）可知，当静置阶段电压采样开始时，U p已经衰减至可忽略不计，故R1可以认为是欧姆内阻和电荷转移内阻之和.2.2 浓差极化内阻分析直流脉冲测试及交流内阻测试仪测试结果如图6所示. 图中，R int为使用交流内阻测试仪测得的电池欧姆内阻. R1大于R int，且在SOC工作范围内基本不变，说明电池欧姆内阻和界面电荷转移内阻相对保持稳定. 在该SOC区间内，电池正负极与电解液界面的电化学活性总体变化较小. R2随着SOC的增加上下波动，并出现明显峰值，表明浓差极化内阻不仅受电池内锂离子浓度分布的影响，而且与电极活性材料嵌锂率有关，这可能是由于电极材料发生相变过程导致的[18].通常采用RC环节模拟电池浓差极化过程，即图1中最大值为U2的缓慢回复电压[10].由于电池正极、负极活性材料的扩散系数不同，往往单RC环节不能很好地拟合电压释放曲线[19].采用双RC环节等效元件模拟，将浓差极化内阻及等效电容R d/C d表示为由R d1/C d1与R d2/C d2串联，式（8）、（9）的模拟结果如图7（a）、（b）所示，双RC环节模型显示了更高的精度，这与报道结果相符[7, 20].二阶RC等效模型计算结果如表2所示. 由于电池内不同材料组分中的锂离子扩散过程具有一定差异[6]，2个不同的RC环节参数计算结果差别较大，R d随SOC变化的主要贡献源自具有较大时间常数的内阻分量. 由模拟结果可以发现，2个浓差极化分量的时间常数均远大于测试系统采样时间和电化学极化时间常数，说明R2为浓差极化内阻，基本不存在界面电荷转移内阻分量.表 2 采用二阶等效电路时的浓差极化内阻模拟计算结果Tab.2 Calculation results of concentration polarization resist-ance by second order RC modelsSOCτ1 /sτ2 /s R d1 /mΩR d2 /mΩR d /mΩ1/625.18193.5224.409.7434.14 2/630.97921.0523.9915.1239.11 3/622.74183.1521.979.6631.63 4/621.86256.0425.3612.2137.57 5/629.12301.7031.8620.6852.54 2.3 电池内阻分量计算交流测试仪输出1 kHz的小电流信号，通过测量电压响应，经过锁相放大器滤除噪声后，获得内阻. 由于信号频率高且强度很小，可以忽略测试过程中的极化效应，测量值可以认为是电池欧姆内阻分量. 不同SOC下交流内阻测试值如图8所示. 结果显示了较高的精度，与EIS欧姆内阻测试结果比较，平均误差为3.7%.图 6 不同荷电状态下直流内阻测试结果Fig.6 Measurement results of DCR at different SOC图 7 直流内阻测试中电压释放阶段模拟结果Fig.7 Fitting results of voltage relaxation process in DCR test192浙江大学学报（工学版）第 55 卷考虑到直流脉冲测试R1包含了欧姆内阻和电化学极化内阻，有DCR测试电流为1.5 A，双电层上电压U p仅约为20 mV. 由式（3）~（5）可知，R ct可以认为与测试电流无关. 如图9所示为R ct辨识结果与EIS 测试值的对比，两者保持了较高的一致性，R ct误差为0.61~4.80 mΩ，最小误差不大于5%. 当SOC=0时，尽管R ct明显增大，计算结果仍较准确，显示了辨识方法较高的可靠性.图 8 交流内阻测试仪与电化学阻抗测得电池欧姆内阻Fig.8 Ohmic resistance obtained by AC resistance tester and EIS图 9 电池电化学极化内阻辨识结果Fig.9 Activation polarization resistance identified by proposed method3 结　语锂离子电池内阻是表征健康状态的重要参数，本文通过EIS、DCR及交流内阻测试分析电池各内阻分量的特性，以磷酸铁锂电池为例，研究锂离子电池内阻分量的无损检测方法.电池欧姆内阻不受SOC和测试电流的影响，但在SOC接近100%或0时，由于电荷转移困难，R ct显著增大. Bulter-Volmer方程的模拟结果表明，在电池正常工作电流范围内，R ct基本不随电流变化，可以认为界面电荷转移过程时间常数始终为15~20 ms，远小于DCR采样周期. 由于电池正负极内锂离子扩散的差异，浓差极化过程表示为二阶RC环节能够获得更高的精度.根据RC环节零输入响应状态下的极化电压计算公式可知，在DCR测试得到的瞬时响应内阻R1包含欧姆内阻分量和电化学极化内阻分量，可以通过R1与交流内阻测试得到的欧姆内阻作差，得到电化学极化内阻. 使用该方法得到的辨识结果显示较好的准确性.电池内阻分量分别对应了电池各组分的健康状态[4]，欧姆内阻增加表征电池电接触衰减（CL），电池电化学极化内阻增加受可用锂离子损失（LLI）的影响，浓差极化内阻增加与电极活性材料损失（LAM）密切相关. 采用提出的内阻分量辨识方法，通过测试不同循环次数后电池的内阻分量，可以有效评价SOH，为电池系统的稳定可靠运行提供重要支持.参考文献(References):BERECIBAR M. Accurate predictions of lithium-ion battery life [J]. Nature, 2019, 568(7752): 325–326.[1]SAFARI M, DELACOURT C. Aging of a commercial Graphite/LiFePO4cell [J]. Journal of the Electrochemical Society, 2011, 158(10): A1123–A1135.[2]ANDRE D, MEILER M, STEINER K, et al. Characterization of high-power lithium-ion batteries by electrochemical impedance spectroscopy. I. Experimental investigation [J]. Journal of Power Source, 2011, 196(12): 5334–5341.[3]PASTOR-FERNANDEZ C, UDDIN K, CHOUCHELAMANE G H, et al. A comparison between electrochemical impedance spectroscopy and incremental capacity-differential voltage as Li-ion diagnostic techniques to identify and quantify the effects of degradation modes within battery management systems [J].Journal of Power Source, 2017, 360: 301–318.[4]SURESH P, SHUKLA A K, MUNICHANDRAIAH N.Temperature dependence studies of a. c. impedance of lithium-ion cells [J]. Journal of Applied Electrochemistry, 2002, 32(3): 267–273.[5]CUI Y, ZUO P, DU C, et al. State of health diagnosis model for lithium ion batteries based on real-time impedance and open circuit voltage parameters identification method [J]. Energy, 2018, 144: 647–656.[6]QIAN K, HUANG B, RAN A, et al. State-of-health (SOH) [7]第 1 期潘斌, 等：磷酸铁锂电池内阻分量快速检测方法[J]. 浙江大学学报：工学版,2021, 55(1): 189–194.193evaluation on lithium-ion battery by simulating the voltage relaxation curves [J]. Electrochimica Acta , 2019, 303: 183–191.江海, 李革臣, 苏淇桂, 等. 基于MSP 430单片机的便携式电池内阻测试仪[J]. 电源技术, 2007, 31(7): 548–550.JIANG Hai, LI Ge-chen, SU Qi-gui, et al. Portable instrument based on MSP 430 MCU for testing battery internal impedance [J]. Chinese Journal of Power Source , 2007, 31(7):548–550.[8]XIONG R, LI L L, TIAN J P. Towards a smarter batterymanagement system: a critical review on battery state of health monitoring methods [J]. Journal of Power Source , 2018, 405:18–29.[9]ZOU Y, HU X, MA H, et al. Combined state of charge and stateof health estimation over lithium-ion battery cell cycle lifespan for electric vehicles [J]. Journal of Power Source , 2015, 273:793–803.[10]JIANG Y, JIANG J C, ZHANG C P, et al. State of healthestimation of second-life LiFePO 4 batteries for energy storage applications [J]. Journal of Cleaner Production , 2018, 205:754–762.[11]REMMLINGER J, BUCHHOZ M, MEILERM, et al. State-of-health monitoring of lithium-ion batteries in electric vehicles by on-board internal resistance estimation [J]. Journal of Power Source , 2011, 196: 5357–5363.[12]徐升荣, 曾洁, 张育华, 等. 基于脉冲电流测量锂电池内阻的实验平台设计[J]. 电子测量技术, 2018, 41(1): 69–73.XU Sheng-rong, ZENG Jie, ZHANG Yu-hua, et al. Design of experimental platform for measuring internal resistance of lithium batteries based on pulse current [J]. Electronic Measurement Technology , 2018, 41(1): 69–73.[13]LIU S, JIANG J, SHI W, et al. Butler –Volmer-equation-basedelectrical model for high-power lithium Titanate batteries used in[14]electric vehicles [J]. IEEE Transactions on Industrial Electronics , 2015, 62(12): 7557–7568.凌仕刚, 吴娇杨, 张舒, 等. 锂离子电池基础科学问题(ⅫⅠ): 电化学测量方法[J]. 储能科学与技术, 2015, 4(1): 83–103.LING Shi-gang, WU Jiao-yang, ZHANG Shu, et al. Fundamental scientific aspects of lithium ion batteries(Ⅻ Ⅰ): electrochmical measurement [J]. Energy Storage Science and Technology ,2015, 4(1): 83–103.[15]张彩萍, 姜久春, 张维戈, 等. 梯次利用锂离子电池电化学阻抗模型及特性参数分析[J]. 电力系统自动化, 2013, 37(1): 54–58.ZHANG Cai-ping, JIANG Jiu-chun, ZHANG Wei-ge, et al.Characterization of electromical impedence model and parameters for Li-ion batteries echelon use [J]. Automation of Electric Power Systems , 2013, 37(1): 54–58.[16]徐晶, 张彩萍, 汪国秀, 等. 梯次利用锂离子电池欧姆内阻测试方法研究[J]. 电源技术, 2015, 39(2): 252–256.XU Jing, ZHANG Cai-ping, WANG Guo-xiu, et al. Research on testing method of ohmic resistance for Li-ion batteries echelon use [J]. Chinese Journal of Power Source , 2015, 39(2):252–256.[17]DUBARRY M, LIAW B Y. Development of a universalmodeling tool for rechargeable lithium batteries [J]. Journal of Power Source , 2007, 174(2): 856–860.[18]LEI P, WANG T, RENGUI LU, et al. Development of a voltagerelaxation model for rapid open-circuit voltage prediction in lithium-ion batteries [J]. Journal of Power Source , 2014, 253:412–418.[19]WANG Q Q, KANG J Q, TAN Z X, et al. An online method tosimultaneously identify the parameters and estimate states for lithium ion batteries [J]. Electrochimica Acta , 2018, 289:376–388.[20]194浙 江 大 学 学 报（工学版）第 55 卷。

磷酸铁锂电池测试方法磷酸铁锂电池是一种新型的锂离子电池，具有较高的能量密度、循环寿命长和安全性好等优点，因此被广泛应用于电动汽车、储能系统等领域。

为了确保电池的质量和性能，需要进行一系列的测试。

下面将介绍磷酸铁锂电池的测试方法。

1.电池外观检查在测试之前，首先需要对电池的外观进行检查。

检查电池外壳是否完整，无破损或变形，并检查电池接口是否松动。

2.电池容量测试电池容量是指电池储存和释放能量的能力。

常用的测试方法有：恒流放电法、恒功率放电法和恒阻放电法。

其中，恒流放电法是最常用的方法。

具体步骤如下：（1）首先，将电池充电至满电状态；（2）将电池连接到恒流放电装置，并设置合适的放电电流；（3）记录电池的放电时间和放电电压，直至电池电压降至截止电压；（4）根据放电时间和放电电流计算电池的容量。

3.循环寿命测试循环寿命是指电池能够进行充放电循环的次数。

常用的测试方法是充放电循环测试。

具体步骤如下：（1）将电池充电至满电状态；（2）将电池连接到恒流放电装置，并设置合适的放电电流，将电池放空；（3）将电池再次充电至满电状态；（4）重复步骤（2）和步骤（3）直至达到预设的循环次数；（5）记录每个循环周期的放电容量和循环次数。

4.安全性测试安全性测试主要包括短路、过充、过放等测试。

具体步骤如下：（1）短路测试：将正、负极端子短接，并记录短路后的电池温度变化和电池外壳是否变形等情况；（2）过充测试：将电池连接到过充装置，并进行电池过充，观察并记录电池的温度和电压变化；（3）过放测试：将电池连接到过放装置，并进行电池过放，观察并记录电池的温度和电压变化。

5.电池内阻测试电池内阻是指电池的内部电阻，影响电池的性能和输出功率。

常用的测试方法是交流内阻测试和直流内阻测试。

具体步骤如下：（1）交流内阻测试：将电池连接到交流内阻测试装置，进行频率为1kHz的交流内阻测试，并记录测试结果；（2）直流内阻测试：将电池连接到直流内阻测试装置，进行直流内阻测试，并记录测试结果。

储能系统梯次利用磷酸铁锂电池技术要求与试验方法储能系统梯次利用磷酸铁锂电池技术要求与试验方法随着能源需求的不断增长和可再生能源的快速发展，储能技术的需求也越来越大。

储能系统梯次利用磷酸铁锂电池技术是一种新型的储能技术，它具有高能量密度、长寿命、高安全性等优点，因此备受关注。

本文将介绍储能系统梯次利用磷酸铁锂电池技术的要求和试验方法。

一、储能系统梯次利用磷酸铁锂电池技术要求1.电池性能要求储能系统梯次利用磷酸铁锂电池的性能要求非常高，主要包括以下几个方面：（1）高能量密度：电池的能量密度要足够高，以满足储能系统的需求。

（2）长寿命：电池的寿命要足够长，以保证储能系统的稳定运行。

（3）高安全性：电池的安全性要足够高，以避免发生火灾、爆炸等事故。

2.系统设计要求储能系统梯次利用磷酸铁锂电池的系统设计也有一定的要求，主要包括以下几个方面：（1）系统稳定性：储能系统的稳定性要足够高，以保证系统的正常运行。

（2）系统效率：储能系统的效率要足够高，以提高能源利用率。

（3）系统安全性：储能系统的安全性要足够高，以避免发生火灾、爆炸等事故。

二、储能系统梯次利用磷酸铁锂电池技术试验方法1.电池性能测试（1）电池容量测试：使用标准充电和放电方法，测试电池的容量。

（2）电池循环寿命测试：使用标准充放电方法，测试电池的循环寿命。

（3）电池安全性测试：测试电池的安全性能，包括过充、过放、高温等情况下的安全性能。

2.系统设计测试（1）系统稳定性测试：测试储能系统的稳定性能，包括系统的运行稳定性、系统的故障处理能力等。

（2）系统效率测试：测试储能系统的效率，包括系统的充电效率、放电效率等。

（3）系统安全性测试：测试储能系统的安全性能，包括系统的过充、过放、高温等情况下的安全性能。

总之，储能系统梯次利用磷酸铁锂电池技术是一种非常有前途的储能技术，它具有高能量密度、长寿命、高安全性等优点。

在实际应用中，需要严格按照要求进行测试和设计，以保证系统的稳定运行和安全性。

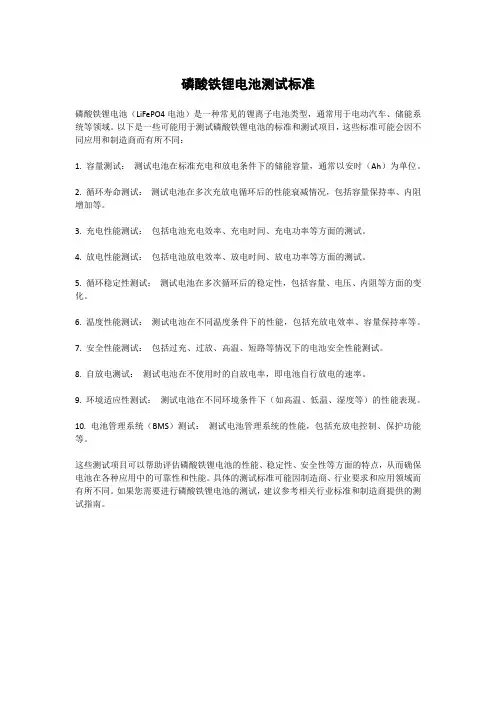

磷酸铁锂电池测试标准
磷酸铁锂电池（LiFePO4电池）是一种常见的锂离子电池类型，通常用于电动汽车、储能系统等领域。

以下是一些可能用于测试磷酸铁锂电池的标准和测试项目，这些标准可能会因不同应用和制造商而有所不同：
1. 容量测试：测试电池在标准充电和放电条件下的储能容量，通常以安时（Ah）为单位。

2. 循环寿命测试：测试电池在多次充放电循环后的性能衰减情况，包括容量保持率、内阻增加等。

3. 充电性能测试：包括电池充电效率、充电时间、充电功率等方面的测试。

4. 放电性能测试：包括电池放电效率、放电时间、放电功率等方面的测试。

5. 循环稳定性测试：测试电池在多次循环后的稳定性，包括容量、电压、内阻等方面的变化。

6. 温度性能测试：测试电池在不同温度条件下的性能，包括充放电效率、容量保持率等。

7. 安全性能测试：包括过充、过放、高温、短路等情况下的电池安全性能测试。

8. 自放电测试：测试电池在不使用时的自放电率，即电池自行放电的速率。

9. 环境适应性测试：测试电池在不同环境条件下（如高温、低温、湿度等）的性能表现。

10. 电池管理系统（BMS）测试：测试电池管理系统的性能，包括充放电控制、保护功能等。

这些测试项目可以帮助评估磷酸铁锂电池的性能、稳定性、安全性等方面的特点，从而确保电池在各种应用中的可靠性和性能。

具体的测试标准可能因制造商、行业要求和应用领域而有所不同。

如果您需要进行磷酸铁锂电池的测试，建议参考相关行业标准和制造商提供的测试指南。

磷酸铁锂电池的性能测试与分析介绍磷酸铁锂电池是一种充电方便、充电速度快、寿命长的高压锂离子电池，广泛应用于电动汽车、储能等领域。

为了保证电池的性能，需要对其进行多个方面的性能测试。

本文将从容量测试、循环寿命测试、放电温度测试、内阻测试等角度来分析磷酸铁锂电池的性能。

容量测试电池的容量是电池能够提供的电量的度量。

在磷酸铁锂电池的性能测试中，常常会使用恒流放电法来测试电池容量。

首先，要将电池充满电。

接着，将电池连接到恒流放电负载中。

选择合适的电流，从电池中放出固定时间的电量。

测量电压以确定电池的实际容量。

通常情况下，这个测试需要多次重复来消除误差。

循环寿命测试循环寿命是电池寿命的一个重要指标。

循环寿命测试包括两个方面：首先，测试电池的充电和放电性能；其次，确定电池的使用寿命。

因此，循环寿命测试需要进行长期测试，通常是一个周期的充电和放电，然后计算电池充电和放电的总容量。

测试结束后，需要比较数据，才能得出电池的循环寿命。

放电温度测试电池在不同气温下的性能会不同。

当电池在过热或过冷的情况下，电池容易损坏，甚至会引发安全隐患。

为了测试电池在不同温度下的性能，常常会使用恒流放电到电池电量耗尽的方法，然后记录电流和电压，以及温度。

这个测试需要在控制温度状态下进行，并且需要进行多次测试，以确定不同温度下的电池性能。

内阻测试内阻是电池性能的重要指标，它会影响电池的充电和放电过程。

如果电池内阻太高，电池将无法充分充电或使用，电池寿命将会缩短。

为了测试电池的内阻，可以使用交流阻抗法。

该测试方法使用特殊的测试仪器，测量电池内部电阻对不同频率的交流电的响应，以计算出电池的内阻。

结论磷酸铁锂电池作为锂离子电池中的一种，它的充电方便、充电速度快、寿命长，因此被广泛应用于电动汽车、储能等领域。

为了保证电池的性能，需要对其进行多个方面的性能测试，如容量测试、循环寿命测试、放电温度测试、内阻测试等。

这些测试将有助于确定电池的性能和使用寿命，并为未来的电池研究和开发提供有用的数据和指导。

磷酸铁锂电池测试标准一、安全性测试1. 针刺测试：将电池用针刺破，观察电池是否有短路、爆炸、起火等现象，以评估电池的安全性。

2. 过充测试：对电池进行过充，观察电池是否有过充保护功能，以评估电池的安全性。

3. 挤压测试：将电池挤压，观察电池是否有短路、爆炸、起火等现象，以评估电池的安全性。

4. 冲击测试：对电池进行冲击，观察电池是否有损坏，以评估电池的安全性。

5. X光透视测试：通过X光透视电池，观察电池内部结构是否正常，以评估电池的安全性。

二、性能测试1. 容量测试：通过充放电实验，测定电池的容量，以评估电池的性能。

2. 电压测试：在充放电过程中，测量电池的电压，以评估电池的性能。

3. 内阻测试：测量电池的内阻，以评估电池的性能。

4. 倍率测试：测量电池的倍率性能，以评估电池的性能。

5. 循环寿命测试：通过充放电循环实验，测定电池的循环寿命，以评估电池的性能。

三、环境适应性测试1. 温度测试：在不同温度环境下，对电池进行充放电实验，以评估电池的环境适应性。

2. 湿度测试：在不同湿度环境下，对电池进行充放电实验，以评估电池的环境适应性。

3. 振动测试：在不同振动环境下，对电池进行充放电实验，以评估电池的环境适应性。

4. 冲击测试：在不同冲击环境下，对电池进行充放电实验，以评估电池的环境适应性。

四、循环测试1. 充放电循环次数测试：测定电池可以充放电的循环次数，以评估电池的循环性能。

2. 容量保持率测试：在循环充放电过程中，测量电池容量的保持率，以评估电池的循环性能。

五、电池内阻测试1. 欧姆内阻测试：通过测量电池的欧姆内阻，评估电池内部电子传输的阻力。

2. 电化学内阻测试：通过测量电池的电化学内阻，评估电池内部化学反应的阻力。

六、自放电率测试1. 常温自放电率测试：在室温下测量电池放置一段时间后的容量损失率，以评估电池的自放电率。

2. 高温自放电率测试：在高温环境下测量电池放置一段时间后的容量损失率，以评估电池的高温自放电率。

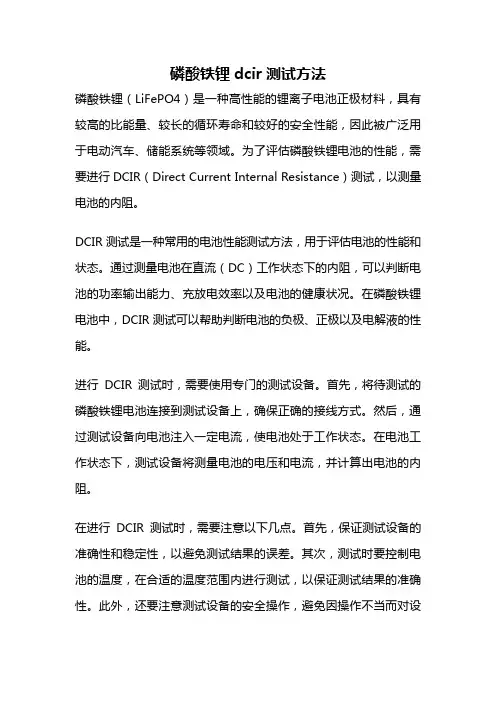

磷酸铁锂dcir测试方法磷酸铁锂（LiFePO4）是一种高性能的锂离子电池正极材料，具有较高的比能量、较长的循环寿命和较好的安全性能，因此被广泛用于电动汽车、储能系统等领域。

为了评估磷酸铁锂电池的性能，需要进行DCIR（Direct Current Internal Resistance）测试，以测量电池的内阻。

DCIR测试是一种常用的电池性能测试方法，用于评估电池的性能和状态。

通过测量电池在直流（DC）工作状态下的内阻，可以判断电池的功率输出能力、充放电效率以及电池的健康状况。

在磷酸铁锂电池中，DCIR测试可以帮助判断电池的负极、正极以及电解液的性能。

进行DCIR测试时，需要使用专门的测试设备。

首先，将待测试的磷酸铁锂电池连接到测试设备上，确保正确的接线方式。

然后，通过测试设备向电池注入一定电流，使电池处于工作状态。

在电池工作状态下，测试设备将测量电池的电压和电流，并计算出电池的内阻。

在进行DCIR测试时，需要注意以下几点。

首先，保证测试设备的准确性和稳定性，以避免测试结果的误差。

其次，测试时要控制电池的温度，在合适的温度范围内进行测试，以保证测试结果的准确性。

此外，还要注意测试设备的安全操作，避免因操作不当而对设备或人员造成伤害。

通过DCIR测试，可以得到磷酸铁锂电池的内阻数值。

内阻越小，表示电池的性能越好，功率输出能力越强。

因此，DCIR测试可以作为评估磷酸铁锂电池性能的重要指标之一。

同时，DCIR测试还可以用于监测电池的健康状况，及时发现电池的故障或衰减现象，为电池的维护和管理提供参考依据。

DCIR测试是评估磷酸铁锂电池性能的重要方法之一。

通过测试电池的内阻，可以得到电池的功率输出能力和健康状况等信息，为电池的应用和管理提供参考依据。

在进行DCIR测试时，需要注意测试设备的准确性和安全性，以及控制测试条件的稳定性。

通过科学合理地进行DCIR测试，可以更好地评估磷酸铁锂电池的性能和状态，为电池的应用和研究提供有力支持。

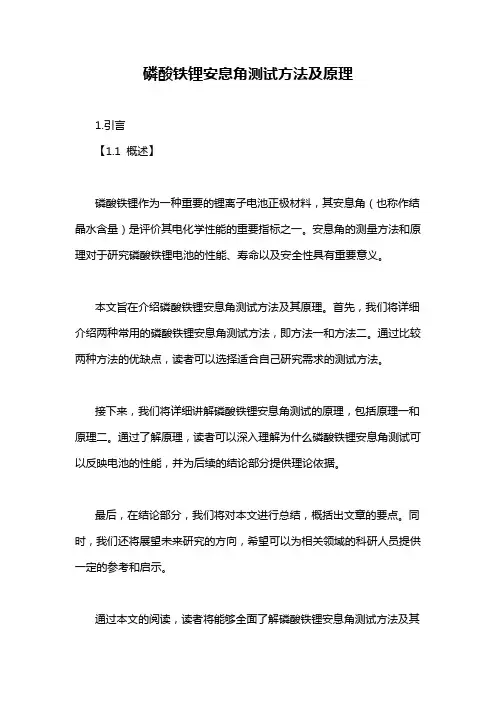

磷酸铁锂安息角测试方法及原理1.引言【1.1 概述】磷酸铁锂作为一种重要的锂离子电池正极材料，其安息角（也称作结晶水含量）是评价其电化学性能的重要指标之一。

安息角的测量方法和原理对于研究磷酸铁锂电池的性能、寿命以及安全性具有重要意义。

本文旨在介绍磷酸铁锂安息角测试方法及其原理。

首先，我们将详细介绍两种常用的磷酸铁锂安息角测试方法，即方法一和方法二。

通过比较两种方法的优缺点，读者可以选择适合自己研究需求的测试方法。

接下来，我们将详细讲解磷酸铁锂安息角测试的原理，包括原理一和原理二。

通过了解原理，读者可以深入理解为什么磷酸铁锂安息角测试可以反映电池的性能，并为后续的结论部分提供理论依据。

最后，在结论部分，我们将对本文进行总结，概括出文章的要点。

同时，我们还将展望未来研究的方向，希望可以为相关领域的科研人员提供一定的参考和启示。

通过本文的阅读，读者将能够全面了解磷酸铁锂安息角测试方法及其原理，为电池性能研究提供一定的指导和参考。

在日益发展的锂离子电池领域，研究磷酸铁锂安息角的测试方法和原理具有重要的理论和实践意义。

1.2 文章结构本文主要围绕磷酸铁锂（LiFePO4）安息角测试方法及原理展开，包含引言、正文和结论三个部分。

引言部分（Chapter 1）将对本文的研究对象磷酸铁锂进行概述，并介绍文章的整体结构。

首先，将对磷酸铁锂的基本概念和性质进行简要介绍，包括其在锂离子电池中的应用以及安息角的重要性。

然后，将概述本文的结构和内容，为读者提供文章的大致框架。

最后，明确本文的研究目的，即通过探讨磷酸铁锂安息角测试方法及原理，为磷酸铁锂电池的研发和应用提供参考和指导。

正文部分（Chapter 2）将详细介绍磷酸铁锂安息角的测试方法和原理。

首先，将提出两种磷酸铁锂安息角测试的具体方法，包括方法一和方法二。

对于每种方法，将详细说明其测试步骤、所需仪器设备以及数据处理方法。

此外，还将比较两种方法的优缺点，以及适用于不同实验需求的情况。

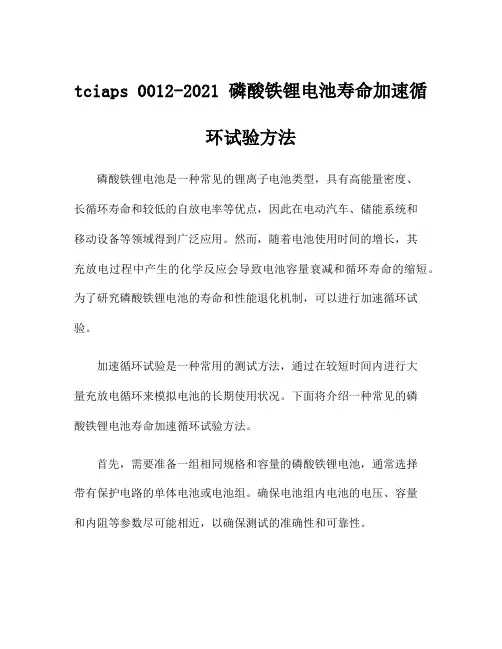

tciaps 0012-2021 磷酸铁锂电池寿命加速循环试验方法磷酸铁锂电池是一种常见的锂离子电池类型，具有高能量密度、长循环寿命和较低的自放电率等优点，因此在电动汽车、储能系统和移动设备等领域得到广泛应用。

然而，随着电池使用时间的增长，其充放电过程中产生的化学反应会导致电池容量衰减和循环寿命的缩短。

为了研究磷酸铁锂电池的寿命和性能退化机制，可以进行加速循环试验。

加速循环试验是一种常用的测试方法，通过在较短时间内进行大量充放电循环来模拟电池的长期使用状况。

下面将介绍一种常见的磷酸铁锂电池寿命加速循环试验方法。

首先，需要准备一组相同规格和容量的磷酸铁锂电池，通常选择带有保护电路的单体电池或电池组。

确保电池组内电池的电压、容量和内阻等参数尽可能相近，以确保测试的准确性和可靠性。

接下来，需要选择一个合适的恒流充电和恒流放电设备。

恒流充电器和恒流放电器可以根据磷酸铁锂电池的容量和额定电压进行选择。

在充电和放电过程中，需要控制电流值和充放电时间，以模拟实际使用中的工作条件。

在进行加速循环测试之前，首先将磷酸铁锂电池放置在室温环境下静置一段时间，使其达到稳定的电压。

然后，进行一次完全充电，充电过程中需要控制电流和电压，以避免电池的过度充电。

在循环测试过程中，需要控制充电和放电的次数和时间。

通常，可以选择将磷酸铁锂电池的容量作为循环的结束条件，例如当电池容量衰减到初始容量的80％时停止循环。

也可以选择预设的循环次数作为结束条件。

在加速循环测试过程中，需要定期监测磷酸铁锂电池的电压、内阻和容量等参数。

可以使用专业电池测试设备进行测量，并记录测试结果。

这些测试数据可以用于分析电池的性能变化和寿命衰减情况。

在循环测试结束后，需要对测试中的磷酸铁锂电池进行分析。

可以通过电化学阻抗谱、扫描电子显微镜等测试方法来研究电池的性能退化机制。

同时，还可以对电池进行分解和分析其内部构成，了解其衰减原因。

总之，磷酸铁锂电池寿命加速循环试验是一种重要的测试方法，可以模拟电池的长期使用状况，研究电池的寿命和性能变化。

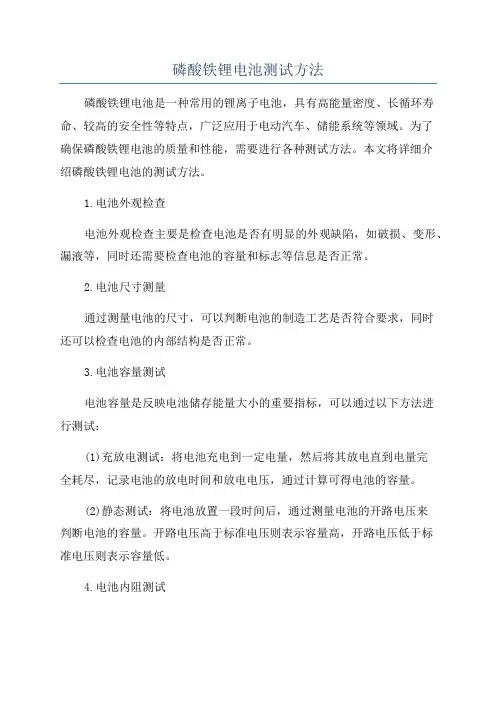

磷酸铁锂电池测试方法磷酸铁锂电池是一种常用的锂离子电池，具有高能量密度、长循环寿命、较高的安全性等特点，广泛应用于电动汽车、储能系统等领域。

为了确保磷酸铁锂电池的质量和性能，需要进行各种测试方法。

本文将详细介绍磷酸铁锂电池的测试方法。

1.电池外观检查电池外观检查主要是检查电池是否有明显的外观缺陷，如破损、变形、漏液等，同时还需要检查电池的容量和标志等信息是否正常。

2.电池尺寸测量通过测量电池的尺寸，可以判断电池的制造工艺是否符合要求，同时还可以检查电池的内部结构是否正常。

3.电池容量测试电池容量是反映电池储存能量大小的重要指标，可以通过以下方法进行测试：(1)充放电测试：将电池充电到一定电量，然后将其放电直到电量完全耗尽，记录电池的放电时间和放电电压，通过计算可得电池的容量。

(2)静态测试：将电池放置一段时间后，通过测量电池的开路电压来判断电池的容量。

开路电压高于标准电压则表示容量高，开路电压低于标准电压则表示容量低。

4.电池内阻测试电池内阻是指电池内部的电流在电池内部流动时会遇到的阻力，是评估电池性能的重要指标。

可以通过四线法或二线法进行测试，常用方法有：(1)AC内阻测试：使用交流信号进行测试，通过测量电池放电时电流与电压的关系，计算得到电池的内阻值。

(2)DC内阻测试：使用直流信号进行测试，通过测量电池充电或放电时电流和电压的关系，计算得到电池的内阻值。

5.循环寿命测试循环寿命是指电池在一定循环次数后保持一定容量的能力，是评估电池使用寿命的重要指标。

可以通过以下方法进行测试：(1)充放电循环测试：将电池进行充放电循环，通过测量电池容量的衰减情况来判断电池的循环寿命。

(2)快充循环测试：将电池进行快速充放电循环，通过测量电池的温升情况来判断电池的循环寿命。

6.安全性测试安全性是电池最重要的性能之一，为了确保电池的使用安全，需要进行安全性测试，主要包括短路测试、过充测试、过放测试、高温测试等，以评估电池的安全性能。

磷酸铁锂检测国标磷酸铁锂作为一种新型的电池材料，具有高能量密度、长寿命、高安全性等优点，成为当前锂离子电池中使用最广泛的正极材料之一。

为确保磷酸铁锂电池的安全性和可靠性，国家制定了一系列检测标准和要求，以下是详细的磷酸铁锂检测国标内容。

一、外观检查：检查磷酸铁锂材料的外观是否完整无损并无明显污染。

二、尺寸检查：测量磷酸铁锂材料的长度、宽度、厚度等尺寸，符合国家标准。

三、化学成分分析：用ICP、XRF等测试方法分析磷酸铁锂材料的化学成分，检测其Li、Fe、P等元素含量是否符合国家标准。

四、物理性能测试：测试磷酸铁锂材料的密度、结晶度、比表面积等物理性能是否符合国家标准。

五、电化学性能测试：通过静置、循环充放电等测试方法，检测磷酸铁锂材料的放电电容、循环寿命、放电平台等电化学性能是否符合国家标准。

六、安全性能测试：通过冲击、穿刺、过充、过放等测试方法，检测磷酸铁锂电池是否具有过电压保护、过放保护、短路保护等安全功能。

以上是固体磷酸铁锂材料的检测国标，而对于磷酸铁锂电池的检测还需包括以下方面：七、电池组装检测：对电池的正负极、隔膜材料、电解液、电池壳体等进行外观检查、气密性测试和电池容量等检测。

八、电池循环充放电测试：测试电池的循环充放电特性，包括容量保持率、循环寿命等。

九、高低温测试：在高低温环境下测试电池的工作性能和安全性能。

总之，磷酸铁锂电池的检测是十分重要的，只有通过检测可以保证磷酸铁锂电池的品质和安全性。

因此提高检测标准的精度和严格性、完善检测方法和技术、强化从原材料到整个电池产品的全面质量控制，将是未来磷酸铁锂电池检测和生产中的重点和难点，也是进一步挖掘和发展磷酸铁锂电池市场的重要前提。

磷酸铁锂振实密度测试方法磷酸铁锂（LiFePO4）是一种重要的锂离子电池正极材料，具有高能量密度、长循环寿命和较高的安全性能。

磷酸铁锂振实密度测试是评估其电池性能的重要指标之一，下面将介绍一种常用的磷酸铁锂振实密度测试方法。

一、实验原理磷酸铁锂振实密度测试是通过测量磷酸铁锂粉末在一定条件下的体积和质量来计算其振实密度的。

振实密度是指单位体积磷酸铁锂粉末的质量，是反映磷酸铁锂粉末堆积程度的重要参数。

二、实验步骤1. 实验前准备：（1）将磷酸铁锂粉末样品放置在恒温恒湿条件下至少24小时，使其达到室温平衡。

（2）清洗并干燥测试容器和振实装置，确保无杂质残留。

2. 实验操作：（1）将已经平衡的磷酸铁锂粉末样品倒入测试容器中，使其均匀分布在容器内。

（2）将测试容器安装在振实装置上，确保其水平放置。

（3）打开振实装置的振动开关，使样品进行振实，持续一定时间（一般为2-5分钟）。

（4）关闭振实装置，取下测试容器。

3. 测量数据：（1）使用天平测量振实后的磷酸铁锂粉末的质量，记录结果。

（2）使用容器的体积计算振实后的磷酸铁锂粉末的体积，记录结果。

4. 计算振实密度：振实密度的计算公式为：振实密度 = 振实后样品的质量 / 振实后样品的体积。

三、注意事项1. 实验过程中要注意操作规范，避免磷酸铁锂粉末的飞散和误吸入。

2. 清洗容器和振实装置时，要使用无水酒精或其他适当的溶剂，以保证无杂质残留。

3. 实验室环境应保持恒温恒湿，避免温度和湿度对实验结果的影响。

四、结果分析通过测量振实后的质量和体积，可以计算出磷酸铁锂的振实密度。

振实密度的大小反映了磷酸铁锂粉末的堆积紧密程度，对其电池性能有一定的影响。

较高的振实密度意味着磷酸铁锂粉末的堆积更紧密，有利于电池的能量传递和离子传输。

五、实验优化为了减小实验误差，可以采取以下措施进行实验优化：1. 在振实过程中适当调整振动时间和振动频率，使样品能够充分振实。

2. 进行多次实验，取平均值，以提高实验数据的准确性和可靠性。

tciaps 0012-2021 磷酸铁锂电池寿命加速循环试验方法
磷酸铁锂电池是一种常见的锂离子电池，其寿命可以通过加速循环试验来评估。

以下是一种常见的磷酸铁锂电池寿命加速循环试验方法：
1. 选择一组具有相似参数的磷酸铁锂电池样品。

确保它们的初始状态相似，并且没有过度放电或过度充电。

2. 将电池样品分成若干组，每组包含相同数量的电池。

每组中的电池数量取决于试验的要求和可用资源。

3. 在每个电池上安装数据记录设备，以监测电流、电压和温度等参数。

4. 将每个电池连接到一个电荷/放电装置，该装置能够控制电流和电压。

设定循环试验的充电和放电条件，例如充电至
4.2V，放电至2.5V。

5. 开始循环试验，在设定的充电和放电条件下循环电池。

每个充电和放电周期称为一次循环。

6. 记录并监测每个循环过程中的电流、电压和温度等参数。

7. 每经过一定次数的循环（例如100次或1000次），对电池样品进行一次综合性评估。

评估可以包括电池容量的测量、内阻的测量以及外观的检查等。

8. 持续进行循环试验，直到电池出现明显的容量衰减、内阻增加或其他不可逆变化。

通过这种加速循环试验方法，可以对磷酸铁锂电池进行寿命评估，以预测其实际使用中的寿命。

请注意，循环试验结果可能会受到实验条件和电池采样的影响，因此在评估电池寿命时应综合考虑多个因素。
