定时器计数器原理及应用一、知识点1、定时器/计数器的结构2、定时器和计数器两种工作模式3、工作方式控制寄存器TMOD4、定时器/计数器控制寄存器TCON5、定时器/计数器的4种工作方式方式0:13位计数器方式1:16位计数器方式2:8位可自动重装初值方式方式3只适用于T0,T1不能工作在方式36、定时器/计数器的初始化及编程实现(1)设置TMOD寄存器(2)计算定时器T0的计数初值X(3)设置IE寄存器(4)启动和停止定时器7、定时器的单次最大定时时间:2M*12/晶振频率9、定时器应用(方式1、2;编程:中断方式、查询方式)10、计数器应用(方式1、2;编程:中断方式、查询方式)二、复习题(一)判断题1、在MCS-51单片机内部结构中,TMOD为模式控制寄存器,主要用来控制定时器的启动与停止。
(F)2、在MCS-51单片机内部结构中,TCON为控制寄存器,主要用来控制定时器的启动与停止。
(T)3、MCS-51单片机的两个定时器的均有两种工作方式,即定时和计数工作方式。
(T)4、MCS-51单片机的TMOD模式控制寄存器不能进行位寻址,只能用字节传送指令设置定时器的工作方式及操作模式。
(T)5、定时器/计数器T1于定时模式,工作于方式2,则工作方式字为20H。
(T)6、定时器/计数器T1于计数模式,工作于方式1,则工作方式字为50H。
(T)7、单片机8051的定时/计数器是否工作可以,通过外部中断进行控制。
(T)8、定时/计数器工作于定时方式时,是通过8051片内振荡器输出经12分频后的脉冲进行计数,直至溢出为止。
(T)9、定时/计数器工作于计数方式时,是通过8051的P3.4和P3.5对外部脉冲进行计数,当遇到脉冲下降沿时计数一次。
(T)10、定时/计数器在工作时需要消耗CPU的时间。
(F)11、定时/计数器在使用前和溢出后,必须对其赋初值才能正常工作。
(F)12、特殊功能寄存器SCON,与定时器/计数器的控制无关。
C51单片机的计数器是通过触发机制来工作的。
在C51单片机中,有两种常见的计数器类型:定时器和计数器/计时器。
1. 定时器(Timer):
定时器用于生成一定时间间隔的定时事件。
C51单片机中的定时器是基于内部或外部时钟源进行计数的。
当定时器达到设定的计数值时,会触发定时器中断,并执行相应的中断服务程序(ISR)。
可以使用定时器来生成精确的时间延迟、控制周期性任务等。
2. 计数器/计时器(Counter/Timer):
计数器/计时器可以用来计数外部事件的脉冲数量或测量时间间隔。
它可以根据外部事件的触发边沿(上升沿或下降沿)来触发计数动作。
当计数器达到设定的计数值时,也可以触发计数器中断,并执行相应的中断服务程序(ISR)。
计数器还可以被配置为计时器模式,用于测量时间间隔。
在C51单片机中,计数器的触发机制通常是通过设置相关的寄存器来实现的。
这些寄存器包括计数器的初始值、计数模式、计数触发边沿等。
通过配置这些寄存器,可以灵活地控制计数器的工作方式和触发条件。
需要注意的是,具体的计数器触发机制可能会因不同的单片机型号而有所差异。
因此,在编程时应参考相关的芯片手册或数据表,以了解具体的计数器触发机制及其相应的寄存器设置。
1。
单片机定时器与计数器的区别在51单片机的学习过程中,我们经常会发现中断、计数器/定时器、串口是学习单片机的难点,两者的区别是什么呢?下面就跟着店铺一起来看看吧。
单片机计数器与定时器的区别计数器和定时器的本质是相同的,他们都是对单片机中产生的脉冲进行计数,只不过计数器是单片机外部触发的脉冲,定时器是单片机内部在晶振的触发下产生的脉冲。
当他们的脉冲间隔相同的时候,计数器和定时器就是一个概念。
在定时器和计数器中都有一个溢出的概念,那什么是溢出了。
呵呵,我们可以从一个生活小常识得到答案,当一个碗放在水龙头下接水的时候,过了一会儿,碗的水满了,就发生溢出。
同样的道理,假设水龙头的水是一滴滴的往碗里滴,那么总有一滴水是导致碗中的水溢出的。
在碗中溢出的水就浪费了,但是在单片机的定时计数器中溢出将导致一次中断,至于什么是中断我们下次再讲,这里只是初步的提下概念,中断就是能够打断系统正常运行,而去运行中断服务程序的过程,当服务程序运行完以后又自动回到被打断的地方继续运行。
在定时器计数器中,我们有个概念叫容量,就是最大计数量。
方式0是2的13次方,方式1是2的13次方,方式2是2的8次方,方式3是2的8次方。
把水滴比喻成脉冲,那么导致碗中水溢出的最后一滴水的就是定时计数器的溢出的最后一个脉冲。
在各种单片机书本中,在介绍定时计数器时都讲到一个计数初值,那什么是计数初值呢?在这里我们还是假设水滴碗。
假设第一百滴水能够使碗中的水溢出,我们就知道这个碗的容量是100。
问题1,我如何才能使碗接到10滴水就溢出呢?呵呵,我可以想象,如果拿一个空碗去接水,那么还是得要100滴水才能溢出,但是如果我们拿一个已经装有水的碗拿去接,那就不用100滴了。
到此我们可以算出,要使10滴水让碗中的水溢出,那么碗中就先要装90滴水。
在定时计数器中,这90滴水就是我们所谓的初始值。
问题2,在一个车间我们如何利用单片机对100件产品进行计件,并进行自动包装呢?我们可以利用计数器计数100,在中断中执行一个自动包装的动作就可以了。
第7章定时器/计数器MCS-51单片机内部有两个16位可编程的定时器/计数器,即定时器T0和定时器T1(8052提供3个,这第三个称定时器T2)。
它们既可用作定时器方式,又可用作计数器方式。
7 . 1定时器/计数器结构定时器/计数器的基本部件是两个8位的计数器(其中TH1,TL1是T1的计数器,TH0,TL0是T0的计数器)拼装而成。
在作定时器使用时,输入的时钟脉冲是由晶体振荡器的输出经12分频后得到的,所以定时器也可看作是对计算机机器周期的计数器(因为每个机器周期包含12个振荡周期,故每一个机器周期定时器加1,可以把输入的时钟脉冲看成机器周期信号)。
故其频率为晶振频率的1/12。
如果晶振频率为12MH Z,则定时器每接收一个输入脉冲的时间为1us。
当它用作对外部事件计数时,接相应的外部输入引脚T0(P3.4)或T1(P3.5)。
在这种情况下,当检测到输入引脚上的电平由高跳变到低时,计数器就加1(它在每个机器周期的S5P2时采样外部输入,当采样值在这个机器周期为高,在下一个机器周期为低时,则计数器加1)。
加1操作发生在检测到这种跳变后的一个机器周期中的S3P1,因此需要两个机器周期来识别一个从“1”到“0”的跳变,故最高计数频率为晶振频率的1/24。
这就要求输入信号的电平要在跳变后至少应在一个机器周期内保持不变,以保证在给定的电平再次变化前至少被采样一次。
定时器/计数器有四种工作方式,其工作方式的选择及控制都由两个特殊功能寄存器(TMOD和TCON)的内容来决定。
用指令改变TMOD或TCON的内容后,则在下一条指令的第一个机器周期的S1P1时起作用。
1、定时器的方式寄存器TMOD图7-1 TMOD寄存器各位定义特殊功能寄存器TMOD为定时器的方式控制寄存器,寄存器中每位的定义如图7-1所示。
高4位用于定时器1,低4位用于定时器0。
其中M1,M0用来确定所选的工作方式,如表7-1所示。
①M1 M0 定时器/计数器四种工作方式选择,见表7-1所示。

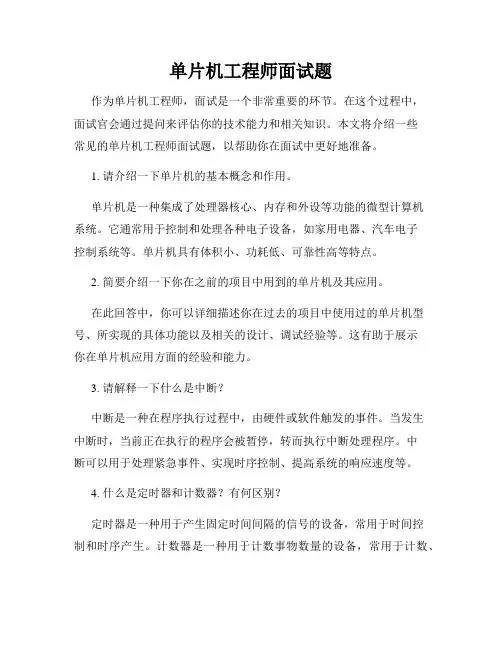

单片机工程师面试题作为单片机工程师,面试是一个非常重要的环节。
在这个过程中,面试官会通过提问来评估你的技术能力和相关知识。
本文将介绍一些常见的单片机工程师面试题,以帮助你在面试中更好地准备。
1. 请介绍一下单片机的基本概念和作用。
单片机是一种集成了处理器核心、内存和外设等功能的微型计算机系统。
它通常用于控制和处理各种电子设备,如家用电器、汽车电子控制系统等。
单片机具有体积小、功耗低、可靠性高等特点。
2. 简要介绍一下你在之前的项目中用到的单片机及其应用。
在此回答中,你可以详细描述你在过去的项目中使用过的单片机型号、所实现的具体功能以及相关的设计、调试经验等。
这有助于展示你在单片机应用方面的经验和能力。
3. 请解释一下什么是中断?中断是一种在程序执行过程中,由硬件或软件触发的事件。
当发生中断时,当前正在执行的程序会被暂停,转而执行中断处理程序。
中断可以用于处理紧急事件、实现时序控制、提高系统的响应速度等。
4. 什么是定时器和计数器?有何区别?定时器是一种用于产生固定时间间隔的信号的设备,常用于时间控制和时序产生。
计数器是一种用于计数事物数量的设备,常用于计数、频率测量等应用。
它们之间的区别在于定时器产生连续的时间间隔信号,而计数器用于记录特定事件的次数。
5. 请解释一下IO口和外部中断。
IO口是单片机用于与外部设备进行数字信号输入/输出的接口。
它可以用于与各种外设进行通信和控制操作。
外部中断是指通过外部引脚触发的中断信号。
当外部中断引脚检测到信号变化时,单片机会中断当前程序,转而执行外部中断的处理程序。
6. 请说明一下程序计数器和堆栈指针在单片机中的作用。
程序计数器(PC)用于指示当前程序执行的位置,即下一条将要执行的指令地址。
堆栈指针(SP)用于指示堆栈的栈顶位置,堆栈用于保存程序执行过程中的重要数据和中断现场信息。
程序计数器和堆栈指针是单片机实现程序控制流和中断处理的重要寄存器。
7. 在单片机编程中,什么是位操作?为什么要使用位操作?位操作是指对数据的特定位进行读写操作。
基础知识:1.C51语言与标准C语言的异同点语法结构和标准C语言基本一致,但是C51中定义的库函数、数据类型、存储模式、输入/输出处理、函数使用和标准C语言不同。
单片机:1.STC单片机的特点高速、低功耗、超强抗干扰的单片机,指令代码完全兼容8051单片机。
2.单片机的时序关系?一个机器周期有6个状态,一个状态有2个节拍(12分频)。
3.STC89C52的定时/计数器的个数有几个?分别是什么?共3个16 位定时器/计数器。
即定时器T0、T1、T24.定时器与计数器的区别是什么?定时器对单片机内部的机器周期进行计数,而计数器是对单片机外部脉冲进行计数。
主板电路:1.STC89C52单片机一共多少引脚?与课本中的89C51有什么区别?40引脚,flash 8K、256个字节的RAM,多了一个定时器T22.LCD1602液晶中,16是指什么,02是指什么能够同时显示16x2即32个字符。
(共2行,一行16个字符)3. MAX232在电路中起什么作用?RS-232标准串口电平~TTL电平的转换芯片。
车模:1.简述本次项目中采用车模的特点四轮小车模型,没有舵机,利用电机的差速控制,实现小车的转弯全金属钢架结构,坚固实用。
2.本次项目中采用电池的类型和特点镍氢充电电池,放电电流大。
采样电路部分:1.采样电路中,加滑动变阻器的作用是?调节比较器的门限(门槛)变压,提高路面黑白判定的灵敏度2.TCRT5000红外发射接收对管离地面的最佳距离范围是多少?1mm-12.5mm3.发射管连接的电阻起什么样的作用?接收管连接的电阻起什么样的作用?a)发射管:限流保护b)接收管:上拉电阻4.钽电解电容与普通电解电容的主要区别?漏电电流小,同等参数体积小。
价格贵5.TCRT5000红外光电传感器工作原理?蓝色是发射管,黑色是接收管。
蓝色是发射红外的,分别接电源和地。
黑色是接收部分。
发射端短的接地,接收端长的接地。
采用高射功率红外光电二极管和高灵敏度光电晶体管组成。
第六章定时器/计数器第一节概述8051内部提供两个十六位的定时器/计数器T0和T1,它们既可以用作硬件定时,也可以对外部脉冲计数。
1.计数功能:所谓计数功能是指对外部脉冲进行计数。
外部事件的发生以输入脉冲下降沿有效,从单片机芯片T0(P3.4)和T1(P3.5)两个引脚输入,最高计数脉冲频率为晶振频率的1/24。
2.定时功能:以定时方式工作时,每个机器周期使计数器加1,由于一个机器周期等于12个振荡脉冲周期,因此如单片机采用12MHz晶振,则计数频率为12MHz/12=1MHz。
即每微秒计数器加1。
这样就可以根据计数器中设置的初值计算出定时时间。
第二节定时器/计数器的基本结构、工作方式及应用一、定时器/计数器基本结构定时器/计数器的基本结构如图6-1。
T0由TH0和TL0两个八位二进制加法计数器组成十六位二进制加法计数器;T1由TH1和TL1两个八位二进制加法计数器组成十六位二进制加法计数器。
图6-1 定时器/计数器基本组成110二、定时器/计数器控制寄存器1.定时器方式控制寄存器TMOD定时器方式控制寄存器地址89H,不可位寻址。
TMOD寄存器中高4位定义T1,低4位定义T0。
其中M1,M0用来确定所选工作方式如表6—1:定时/计数器T1 定时/计数器T0111定时器控制寄存器TCON地址88H,可以位寻址,TCON主要用于控制定时器的操作及中断控制。
有关中断内容在第四章已说明。
此处只对定时控制功能加以介绍。
表6—2给出了TCON有关控制位功能:系统复位时,TMOD和TCON寄存器的每一位都清零。
112113三、工作方式及应用用户可通过编程对专用寄存器TMOD 中的M1,M0位的设置,选择四种操作方式。
(一)方式0(以T0为例)在此方式中,定时寄存器由TH0的8位和TL0的5位(其余位不用)组成一个13位计数器。
当GATE=0时,只要TCON 中的TR0为1,13位计数器就开始计;当GATE=1以及TR0=1时,13位计数器是否计数取决于INT0引脚信号,当INT0由0变1时开始计数,当INT0由1变为0时停止计数。
单片机中的定时器和计数器单片机作为一种嵌入式系统的核心部件,在各个领域都发挥着重要的作用。
其中,定时器和计数器作为单片机中常用的功能模块,被广泛应用于各种实际场景中。
本文将介绍单片机中的定时器和计数器的原理、使用方法以及在实际应用中的一些典型案例。
一、定时器的原理和使用方法定时器是单片机中常见的一个功能模块,它可以用来产生一定时间间隔的中断信号,以实现对时间的计量和控制。
定时器一般由一个计数器和一组控制寄存器组成。
具体来说,定时器根据计数器的累加值来判断时间是否到达设定的阈值,并在时间到达时产生中断信号。
在单片机中,定时器的使用方法如下:1. 设置定时器的工作模式:包括工作在定时模式还是计数模式,以及选择时钟源等。
2. 设置定时器的阈值:即需要计时的时间间隔。
3. 启动定时器:通过控制寄存器来启动定时器的运行。
4. 等待定时器中断:当定时器计数器的累加值达到设定的阈值时,会产生中断信号,可以通过中断服务函数来进行相应的处理。
二、计数器的原理和使用方法计数器是单片机中另一个常见的功能模块,它主要用于记录一个事件的发生次数。
计数器一般由一个计数寄存器和一组控制寄存器组成。
计数器可以通过外部信号的输入来触发计数,并且可以根据需要进行计数器的清零、暂停和启动操作。
在单片机中,计数器的使用方法如下:1. 设置计数器的工作模式:包括工作在计数上升沿触发模式还是计数下降沿触发模式,以及选择计数方向等。
2. 设置计数器的初始值:即计数器开始计数的初始值。
3. 启动计数器:通过控制寄存器来启动计数器的运行。
4. 根据需要进行清零、暂停和启动操作:可以通过控制寄存器来实现计数器的清零、暂停和启动操作。
三、定时器和计数器的应用案例1. 蜂鸣器定时器控制:通过定时器模块产生一定频率的方波信号,控制蜂鸣器的鸣叫时间和静默时间,实现声音的产生和控制。
2. LED呼吸灯控制:通过定时器模块和计数器模块配合使用,控制LED的亮度实现呼吸灯效果。
单片机应用技术-课后习题参考答案习题1答案1.2填空题(1)单片级应用系统是由硬件系统、软件系统组成的(2)除了单片机和电源外,单片机最小系统包括时钟电路、复位电路(3)除了电源和电线引脚外,某TAL1、某TAL2、RST、EA引脚信号必须连接相应电路(4)51系列单片机的存储器主要有4个物理存储空间,即片内数据存储器、片内程序存储器、片外数据存储器、片外程序存储器(5)51系列单片机的某TAL1和某TAL2引脚是时钟电路(6)51系列单片机的应用程序一般存放在程序存储器(7)片内RAM低128单元,按其用途划分为工作寄存器组、位寻址区、用户RAM区(8)但振荡脉冲频率为12MHz时,一个机器周期为1u,当振荡脉冲频率为6MHz时,一个机器周期为2u(9)51系列单片机的复位电路有两种,即上电复位电路、按键复位电路(10)输入单片机的复位信号需延续2个机器周期以上的高电平即为有效。
1.3(4)什么是机器周期?机器周期和晶振频率有何关系?当晶振频率为6MHz时,机器周期是多少?答:规定一个机器周期的宽度为12个振荡脉冲周期,因此机器周期就是振荡脉冲的十二分频。
当振荡脉冲频率为6MHz时,一个机器周期为2μ。
(5)51系列单片机常用的复位方法有哪几种?画电路图并说明其工作原理答:(a)上电复位电路(b)按键复位电路单片机常见的复位电路图(a)为上电复位电路,它是利用电容充电来实现的。
在接电瞬间,RST端的电位与VCC相同,随着充电电流的减少,RST的电位逐渐下降。
只要保证RST为高电平的时间大于两个机器周期,便能正常复位。
图(b)为按键复位电路。
该电路除具有上电复位功能外,若要复位,只需按图(b)中的RESET键,此时电源VCC经电阻R1、R2分压,在RST端产生一个复位高电平。
习题3答案3.2填空题(2)用C51编程访问51单片机的并行I/O口是,可以按字节,寻址操作,还可以按位操作(4)C51中定义一个可位寻址变量FLAG访问P3口的P3.1引脚的方法是bitFLAG=P3^1;(10)下面的while循环执行了无限次空语句。
单片机计数器与定时器的区别
在的学习过程中,我们经常会发现中断、串口是学习的难点,对于初学者来说,这几部分的内容很难理解。
但是我个人觉得这几部分内容是的重点,如果在一个学期的课堂学习或者自学中没有理解这几部分内容,那就等于还没有掌握51单片机,那更谈不上单片机的开发了,我们都知道在成品的单片机项目中,有很多是以这几部分为理论基础的,万年历是以定时器为主的,报警器是以中断为主的,联机通讯是以串口为主的。
在这几部分内容中,计数器/定时器对于初学者说很容易搞混淆,下面我将对这方面的内容结合自己的学习经验谈几点看法。
计数器和定时器相同的,他们都是对单片机中产生的脉冲进行计数,只不过计数器是单片机外部触发的脉冲,定时器是单片机内部在晶振的触发下产生的脉冲。
当他们的脉冲间隔相同的时候,计数器和定时器就是一个概念。
在定时器和计数器中都有一个溢出的概念,那什么是溢出了。
我们可以从一个生活小常识得到答案,当一个碗放在水龙头下接水的时候,过了一会儿,碗的水满了,就发生溢出。
同样的道理,假设水龙头的水是一滴滴的往碗里滴,那
么总有一滴水是导致碗中的水溢出的。
在碗中溢出的水就浪费了,但是在单片机的中溢出将导致一次中断。
在定时器计数器中,我们有个概念叫容量,就是最大计数量。
把水滴比喻成脉冲,那么导致碗中水溢出的最后一滴水的就是定时计数器的溢出的最后一个脉冲。
在各种单片机书本中,在介绍定时计数器时都讲到一个计数初值,那什么是计数初值呢?在这里我们还是假设水滴碗。
假设第一百滴水能够使碗中的水溢出,我们就知道这个碗的容量是100。
在这里计数初值有3个,假设:
根据所得的初始值,再将其转换为,就可以进行计数或者定时了。
后面讲解定时器初值的。
