项目二：电工仪表的使用

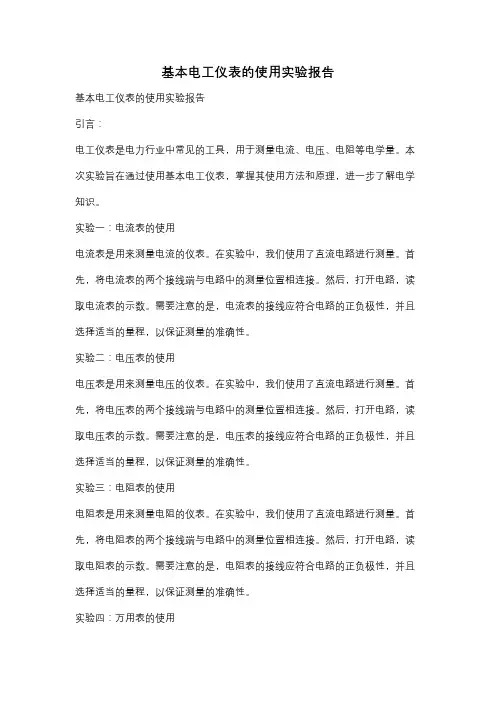

基本电工仪表的使用实验报告基本电工仪表的使用实验报告引言：电工仪表是电力行业中常见的工具，用于测量电流、电压、电阻等电学量。

本次实验旨在通过使用基本电工仪表，掌握其使用方法和原理，进一步了解电学知识。

实验一：电流表的使用电流表是用来测量电流的仪表。

在实验中，我们使用了直流电路进行测量。

首先，将电流表的两个接线端与电路中的测量位置相连接。

然后，打开电路，读取电流表的示数。

需要注意的是，电流表的接线应符合电路的正负极性，并且选择适当的量程，以保证测量的准确性。

实验二：电压表的使用电压表是用来测量电压的仪表。

在实验中，我们使用了直流电路进行测量。

首先，将电压表的两个接线端与电路中的测量位置相连接。

然后，打开电路，读取电压表的示数。

需要注意的是，电压表的接线应符合电路的正负极性，并且选择适当的量程，以保证测量的准确性。

实验三：电阻表的使用电阻表是用来测量电阻的仪表。

在实验中，我们使用了直流电路进行测量。

首先，将电阻表的两个接线端与电路中的测量位置相连接。

然后，打开电路，读取电阻表的示数。

需要注意的是，电阻表的接线应符合电路的正负极性，并且选择适当的量程，以保证测量的准确性。

实验四：万用表的使用万用表是一种多功能的电工仪表，可以测量电流、电压、电阻等多种电学量。

在实验中，我们使用了万用表进行多种测量。

首先，选择合适的测量模式和量程。

然后，将万用表的接线端与电路中的测量位置相连接。

最后，打开电路，读取万用表的示数。

需要注意的是，万用表的接线应符合电路的正负极性，并且选择适当的量程，以保证测量的准确性。

实验五：测量误差的分析在实验中，我们发现测量结果与理论值之间存在一定的误差。

这是由于仪表本身的误差、接线不准确、电路中的其他元件等因素所导致的。

为了减小误差，我们应该选择合适的量程、仔细接线，并进行多次测量取平均值。

结论：通过本次实验，我们掌握了基本电工仪表的使用方法和原理。

电流表、电压表、电阻表和万用表在电路测量中起到了重要的作用。

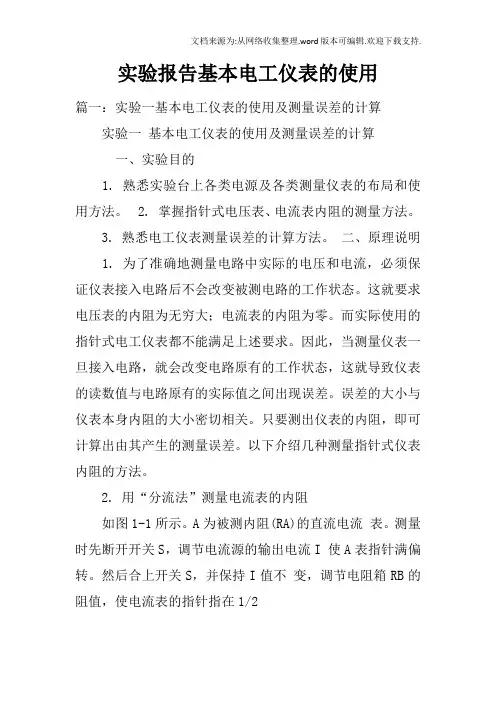

实验报告基本电工仪表的使用篇一：实验一基本电工仪表的使用及测量误差的计算实验一基本电工仪表的使用及测量误差的计算一、实验目的1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。

2. 掌握指针式电压表、电流表内阻的测量方法。

3. 熟悉电工仪表测量误差的计算方法。

二、原理说明1. 为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态。

这就要求电压表的内阻为无穷大；电流表的内阻为零。

而实际使用的指针式电工仪表都不能满足上述要求。

因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差。

误差的大小与仪表本身内阻的大小密切相关。

只要测出仪表的内阻，即可计算出由其产生的测量误差。

以下介绍几种测量指针式仪表内阻的方法。

2. 用“分流法”测量电流表的内阻如图1-1所示。

A为被测内阻(RA)的直流电流表。

测量时先断开开关S，调节电流源的输出电流I 使A表指针满偏转。

然后合上开关S，并保持I值不变，调节电阻箱RB的阻值，使电流表的指针指在1/2满偏转位置，此时有IA＝IS＝I/2∴ RA＝RB∥R1可调电流源R1为固定电阻器之值，RB可由电阻箱的刻度盘上读得。

图 1-1 3. 用分压法测量电压表的内阻。

如图1-2所示。

V为被测内阻(RV)的电压表。

测量时先将开关S闭合，调节直流稳压电源的输出电压，使电压表V的指针为满偏转。

然后断开开关S，调节RB使电压表V的指示值减半。

此时有：RV＝RB＋R1电压表的灵敏度为：S＝RV/U (Ω/V) 。

式中U为电压表满偏时的电压值。

4. 仪表内阻引起的测量误差（通常称之为方可调稳压源法误差，而仪表本身结构引起的误差称为仪表基图1-2 本误差）的计算。

（1）以图1-3所示电路为例，R1上的电压为R1 1 UR1＝─── U，若R1＝R2，则 UR1＝─ U 。

R1＋R2 2 现用一内阻为RV的电压表来测量UR1值，当RVR1RV与R1并联后，RAB＝───，以此来替代RV＋R1RVR1────RV＋R1上式中的R1，则得U'R1＝────── U 图 1-3RVR1 ───＋R2 RV＋R1RVR1────RV＋R1 R1 绝对误差为△U＝U'R1－UR1＝U(─────—－────)RVR1 R1＋R2 ───＋R2 RV＋R1 －R2 1R2U化简后得△U＝───────────────── 2 2RV(R1＋2R1R2＋R2)＋R1R2(R1＋R2)U若 R1＝R2＝RV，则得△U ＝－─6vU'R1－UR1-U/6相对误差△U％＝─────×100％＝──×100％＝－33.3% UR1 U/2由此可见，当电压表的内阻与被则电路的电阻相近时，测量的误差是非常大的。

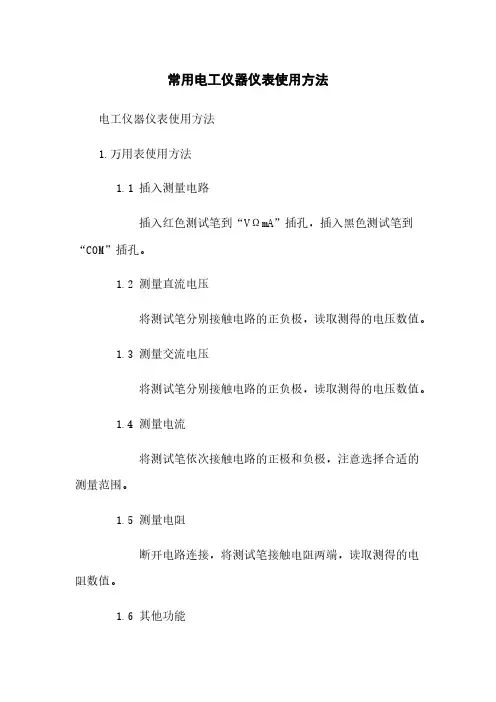

常用电工仪器仪表使用方法电工仪器仪表使用方法1.万用表使用方法1.1 插入测量电路插入红色测试笔到“VΩmA”插孔，插入黑色测试笔到“COM”插孔。

1.2 测量直流电压将测试笔分别接触电路的正负极，读取测得的电压数值。

1.3 测量交流电压将测试笔分别接触电路的正负极，读取测得的电压数值。

1.4 测量电流将测试笔依次接触电路的正极和负极，注意选择合适的测量范围。

1.5 测量电阻断开电路连接，将测试笔接触电阻两端，读取测得的电阻数值。

1.6 其他功能根据仪器的说明书，了解并正确使用其他功能。

2.探针使用方法2.1 插入插座插入红色探针到正极插座，插入黑色探针到负极插座。

2.2 上电操作打开电源开关，确保探针连接到正确的电源。

2.3 使用测量功能按下测量按钮，等待测量结果显示，并记录所需数据。

2.4 安全操作在使用过程中，确保接地良好，避免接触高压电源。

3.定时器使用方法3.1 设置计时时间选择合适的计时单位和时间范围，旋转调节开关设置计时时间。

3.2 启动计时器按下启动按钮，计时器开始计时，显示剩余时间。

3.3 暂停计时器按下暂停按钮，计时器停止计时，可能显示剩余时间或已经过的时间。

3.4 重置计时器按下重置按钮，计时器将回到初始状态，需要重新设置计时时间。

3.5 其他功能根据仪器的说明书，了解并正确使用其他功能。

附件：本文档不涉及附件。

法律名词及注释：1.电压：表示电能转换为其他能源的能力的物理量。

2.电流：载流子在时间单位内通过某面积截面的数量。

3.电阻：电阻是一个物体对电流通过的阻碍程度的物理量。

4.交流电流：电荷在电路中来回运动的电流。

5.直流电压：电流方向恒定的电压。

6.接地：将物体与地球形成有效导电连接的过程。

7.电路：由电源、导线、电器元件等组成的路径，电流在其中流动。

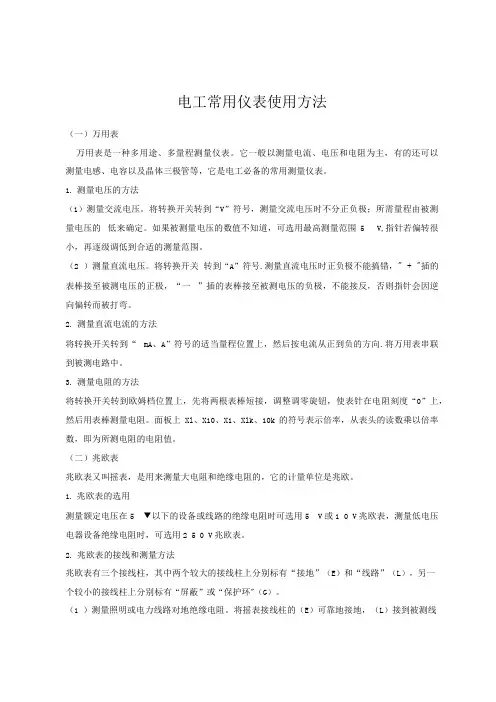

电工常用仪表使用方法（一）万用表万用表是一种多用途、多量程测量仪表。

它一般以测量电流、电压和电阻为主，有的还可以测量电感、电容以及晶体三极管等，它是电工必备的常用测量仪表。

1.测量电压的方法（1）测量交流电压。

将转换开关转到“V”符号，测量交流电压时不分正负极；所需量程由被测量电压的低来确定。

如果被测量电压的数值不知道，可选用最高测量范围5 V,指针若偏转很小，再逐级调低到合适的测量范围。

（2 ）测量直流电压。

将转换开关转到“A”符号.测量直流电压时正负极不能搞错，" + "插的表棒接至被测电压的正极，“一”插的表棒接至被测电压的负极，不能接反，否则指针会因逆向偏转而被打弯。

2.测量直流电流的方法将转换开关转到“ mA、A”符号的适当量程位置上，然后按电流从正到负的方向.将万用表串联到被测电路中。

3.测量电阻的方法将转换开关转到欧姆档位置上，先将两根表棒短接，调整调零旋钮，使表针在电阻刻度“0”上，然后用表棒测量电阻。

面板上Xl、X10、X1、Xlk、10k的符号表示倍率，从表头的读数乘以倍率数，即为所测电阻的电阻值。

（二）兆欧表兆欧表又叫摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧。

1.兆欧表的选用测量额定电压在5 ▼以下的设备或线路的绝缘电阻时可选用5 V或1 0 V兆欧表，测量低电压电器设备绝缘电阻时，可选用2 5 0 V兆欧表。

2.兆欧表的接线和测量方法兆欧表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上分别标有“屏蔽”或“保护环"（G）。

（1 ）测量照明或电力线路对地绝缘电阻。

将摇表接线柱的（E）可靠地接地，（L）接到被测线路上。

线路接好后，可按顺时针方向摇动摇表的发电机摇把，转速由慢变快，一般约1 min后发电机转速稳定时，表针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。

（2）测量电机的绝缘电阻。

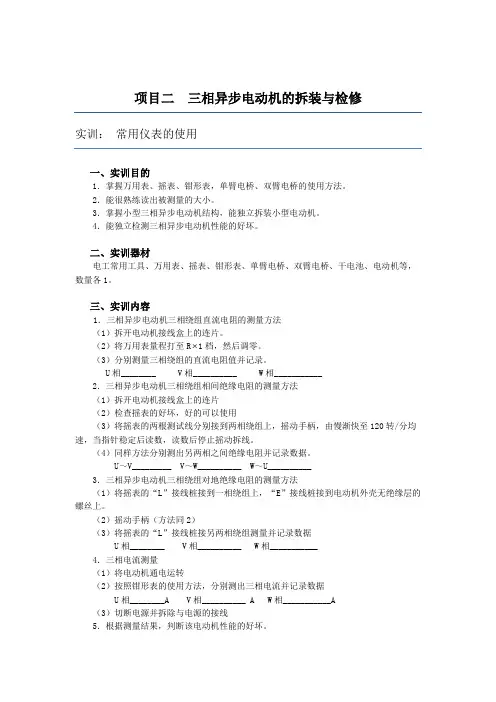

项目二三相异步电动机的拆装与检修实训：常用仪表的使用一、实训目的1．掌握万用表、摇表、钳形表，单臂电桥、双臂电桥的使用方法。

2．能很熟练读出被测量的大小。

3．掌握小型三相异步电动机结构，能独立拆装小型电动机。

4．能独立检测三相异步电动机性能的好坏。

二、实训器材电工常用工具、万用表、摇表、钳形表、单臂电桥、双臂电桥、干电池、电动机等，数量各1。

三、实训内容1．三相异步电动机三相绕组直流电阻的测量方法（1）拆开电动机接线盒上的连片。

（2）将万用表量程打至R 1档，然后调零。

（3）分别测量三相绕组的直流电阻值并记录。

U相________ V相__________ W相___________2．三相异步电动机三相绕组相间绝缘电阻的测量方法（1）拆开电动机接线盒上的连片（2）检查摇表的好坏，好的可以使用（3）将摇表的两根测试线分别接到两相绕组上，摇动手柄，由慢渐快至120转/分均速，当指针稳定后读数，读数后停止摇动拆线。

（4）同样方法分别测出另两相之间绝缘电阻并记录数据。

U～V_________ V～W__________ W～U__________3．三相异步电动机三相绕组对地绝缘电阻的测量方法（1）将摇表的“L”接线桩接到一相绕组上，“E”接线桩接到电动机外壳无绝缘层的螺丝上。

（2）摇动手柄（方法同2）（3）将摇表的“L”接线桩接另两相绕组测量并记录数据U相________ V相__________ W相___________4．三相电流测量（1）将电动机通电运转（2）按照钳形表的使用方法，分别测出三相电流并记录数据U相________A V相__________ A W相___________A（3）切断电源并拆除与电源的接线5．根据测量结果，判断该电动机性能的好坏。

四、安全及注意事项1．万用表量程不用选择太大，应选择R 1档，测量前必须调零。

2．摇表使用前必须检验其好坏，接线正确。

3．钳形表测量电流时，不可用小量程测量大电流；被测导线要放置在钳口中间，注意安全。

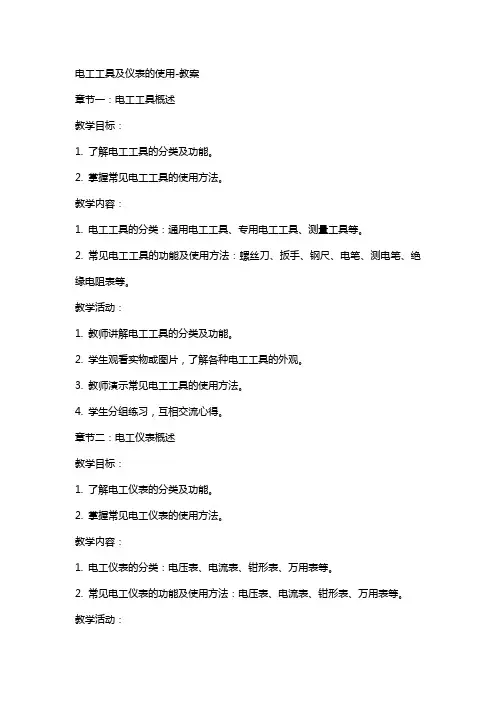

电工工具及仪表的使用-教案章节一：电工工具概述教学目标：1. 了解电工工具的分类及功能。

2. 掌握常见电工工具的使用方法。

教学内容：1. 电工工具的分类：通用电工工具、专用电工工具、测量工具等。

2. 常见电工工具的功能及使用方法：螺丝刀、扳手、钢尺、电笔、测电笔、绝缘电阻表等。

教学活动：1. 教师讲解电工工具的分类及功能。

2. 学生观看实物或图片，了解各种电工工具的外观。

3. 教师演示常见电工工具的使用方法。

4. 学生分组练习，互相交流心得。

章节二：电工仪表概述教学目标：1. 了解电工仪表的分类及功能。

2. 掌握常见电工仪表的使用方法。

教学内容：1. 电工仪表的分类：电压表、电流表、钳形表、万用表等。

2. 常见电工仪表的功能及使用方法：电压表、电流表、钳形表、万用表等。

教学活动：1. 教师讲解电工仪表的分类及功能。

2. 学生观看实物或图片，了解各种电工仪表的外观。

3. 教师演示常见电工仪表的使用方法。

4. 学生分组练习，互相交流心得。

章节三：电压表的使用教学目标：1. 掌握电压表的使用方法。

2. 能够正确测量电路中的电压。

教学内容：1. 电压表的结构及工作原理。

2. 电压表的使用方法：接线、校零、选择量程、读数等。

教学活动：1. 教师讲解电压表的结构及工作原理。

2. 学生观看电压表的使用方法演示。

3. 教师指导学生进行电压测量实验，分组练习。

4. 学生互相交流实验心得，总结电压测量的注意事项。

章节四：电流表的使用教学目标：1. 掌握电流表的使用方法。

2. 能够正确测量电路中的电流。

教学内容：1. 电流表的结构及工作原理。

2. 电流表的使用方法：接线、校零、选择量程、读数等。

教学活动：1. 教师讲解电流表的结构及工作原理。

2. 学生观看电流表的使用方法演示。

3. 教师指导学生进行电流测量实验，分组练习。

4. 学生互相交流实验心得，总结电流测量的注意事项。

章节五：钳形表的使用教学目标：1. 掌握钳形表的使用方法。
