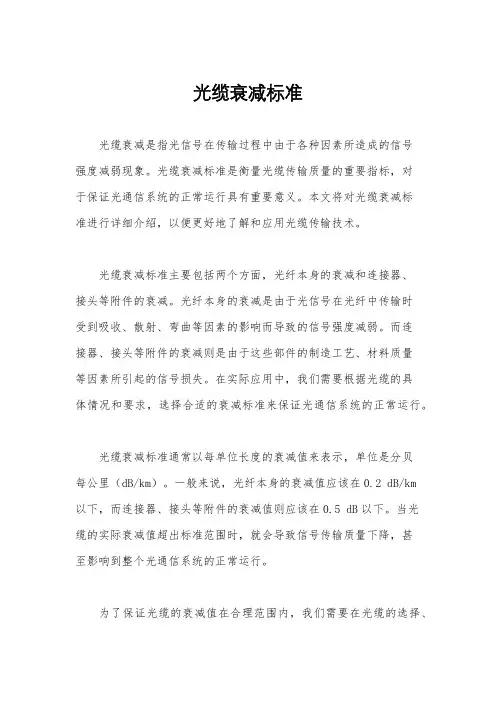

光缆衰减标准光缆衰减是指光信号在传输过程中由于各种因素所造成的信号强度减弱现象。

光缆衰减标准是衡量光缆传输质量的重要指标，对于保证光通信系统的正常运行具有重要意义。

本文将对光缆衰减标准进行详细介绍，以便更好地了解和应用光缆传输技术。

光缆衰减标准主要包括两个方面，光纤本身的衰减和连接器、接头等附件的衰减。

光纤本身的衰减是由于光信号在光纤中传输时受到吸收、散射、弯曲等因素的影响而导致的信号强度减弱。

而连接器、接头等附件的衰减则是由于这些部件的制造工艺、材料质量等因素所引起的信号损失。

在实际应用中，我们需要根据光缆的具体情况和要求，选择合适的衰减标准来保证光通信系统的正常运行。

光缆衰减标准通常以每单位长度的衰减值来表示，单位是分贝每公里（dB/km）。

一般来说，光纤本身的衰减值应该在0.2 dB/km以下，而连接器、接头等附件的衰减值则应该在0.5 dB以下。

当光缆的实际衰减值超出标准范围时，就会导致信号传输质量下降，甚至影响到整个光通信系统的正常运行。

为了保证光缆的衰减值在合理范围内，我们需要在光缆的选择、铺设、连接等方面进行严格把控。

首先，在选择光缆时，要选择质量可靠、技术先进的产品，并且要根据实际情况和要求来选择合适的光纤类型和规格。

其次，在光缆的铺设过程中，要注意避免光缆受到外力损伤，避免过度弯曲等情况的发生。

最后，在连接器、接头等附件的安装和使用过程中，要严格按照操作规程进行，避免因为操作不当而引起衰减值超标的情况。

总之，光缆衰减标准是光通信系统中的重要指标，对于保证光通信系统的正常运行具有重要意义。

我们需要充分了解和掌握光缆衰减标准的相关知识，严格按照标准要求进行光缆的选择、铺设、连接等操作，以保证光通信系统的稳定、高效运行。

希望本文的介绍能够对大家有所帮助，谢谢阅读！以上就是关于光缆衰减标准的一些介绍，希望对大家有所帮助，谢谢！。

实验五、光纤连接器的回波损耗测试【实验名称】光纤连接器的回波损耗测试在使⽤光通信中的光器件时，我们⾮常关⼼器件的性能，因为它可能是产⽣问题的⼀个主要环节。

器件的性能通常⽤⼀系列参数，如插⼊损耗，回波损耗，隔离度，偏振度，耦合⽐等指标来描述。

有很多情况下，由于种种原因可能我们需要知道⼀个器件的实际性能，这就要求我们不但要熟悉各器件的参数指标，同时还要掌握⼀些测试器件参数的⽅法。

插⼊损耗和回波损耗等是描述器件性能的基本参数，本实验主要介绍⽆源光器件回波损耗的测试原理和测试⽅法。

【实验⽬的】1. 了解回波损耗的概念及其在光通信系统中的意义；2. 掌握回波损耗的测试原理和测试⽅法；3. 掌握光纤熔接技术和常⽤测试仪器的使⽤⽅法，培养动⼿能⼒和实验技能。

【实验原理】1.回波损耗的概念回波损耗源于电缆链路中由于阻抗不匹配⽽产⽣反射的概念。

这种阻抗不匹配主要发⽣在有连接器的地⽅,也可能发⽣于各种缆线的特性阻抗发⽣变化的地⽅。

在光通信中光传输的的光纤链路上，经常需要进⾏光纤与光纤，光纤与器件，器件与仪器等进⾏连接。

在连接过程中，光纤端⾯，器件的光学表⾯等对其内传输地光不可避免地产⽣反射。

这种回波⼀⽅⾯造成了传输光功率的耗损，另⼀⽅⾯也会对⼀些器件的⼯作产⽣⼲扰，例如反射回波能造成激光器输出功率的抖动和频率的变化，有时甚⾄是破坏。

但在另外⼀些情况下，反射回波却可以加以利⽤。

在光通信中，已对回波损耗进⾏了详细规定（请参看标准G.957）。

设和分别表⽰⼊射和回波反射功率，单位可以是⽡()或者毫⽡(mw )；定义回波反射光功率与⼊射光功率之⽐为回波损耗，即I P r P w l R Ir l P P R = （1）（1）式中得到的是除法计算的⽐值，对于多个器件存在时，需要计算乘积，在光通信中很不⽅便。

若将以分贝表⽰（单位为）时，上述的乘积运算就化为加减运算，故 l R dB Ir l P P R log 10?= （2）注意：若、采⽤dBw 或单位时，应采⽤下式计算才是正确的r P I P dBm l R r I l P P R ?= （3）【实验内容】?1. 待测器件的输⼊功率与回波功率测量由回波损耗定义可知，对于光纤链路中的任意器件⽽⾔，要测量其回波损耗，就需l R为⽅便计算，本实验所测功率的单位全部采⽤dBm要⾸先测量其输⼊端的光功率和反射回波的光功率，再通过公式计算得到。

合格 口 不合格 口 测试人员：黄亮 技术负责人：王雪华中继段名称：二二四光交-二二四基站中继段光纤线路衰减测试记录 路由后向散射曲线图片
距离 5.0005000米
光衰
使用说明：1.先打开测试图表.xls -打开工作表P-修改中继段名称、距离(红色字体)-然后
开始打印
2.打印时先选定全部工作表，然后取消a和p两个工作表，打印选项里选择选定区域即可
本模板最高支持24芯光缆，如果光缆为4芯只需打印1-4，依此类推
施工单位：四川省通信产业服务有限公司宜宾市分公司此项请根据情况修改此项请根据情况修改
中继段名称需修改
红色光缆长度修改(注意单位为km)。

光纤损耗测试记录C 2.3.10.4 编号：建筑施工技术，建筑施工组织，建筑工程计量与计价，建筑工程经济，混凝土结构，建筑构造与识图，钢结构，砌体结构，高层建筑施工，工程测量，工程结构抗震，装配化施工技术，建筑工程资料管理，建筑工程质量与安全管理，建筑CAD，天正建筑，BIM。

建筑工程技术专业主要包括土建、采暖卫生与煤气工程、电梯和消防，给排水工程五个方面，专业应具备建筑工程技术人员从业必须的文化基础与专业理论知识，从事建筑工程施工一线技术与管理等工作的高等技术应用型人才。

技术交底的作用与分类1什么是施工技术交底技术交底是施工企业极为重要的一项技术管理工作，是施工方案的延续和完善，也是工程质量预控的最后一道关口。

其目的是使参与建筑工程施工的技术人员与工人熟悉和了解所承担的工程项目的特点、设计意图、技术要求、施工工艺及应注意的问题。

2技术交底的作用使参与施工活动的每一个技术人员，明确本工程的特定施工条件、施工组织、具体技术要求和有针对性的关键技术措施，系统掌握工程施工过程全貌和施工的关键都位。

使参与工程施工操作每一个工人，通过技术交底，了解自己所要完成的分部分项工程的具体工作内容，操作方法、施工工艺、质量标准和安全注意事项等，做到施工操作人员任务明确，心中有数达到有序地施工，以减少各种质量通病，提高施工质量的目的。

3施工技术交底的分类（1）施工组织设计交底①重点和大型工程施工组织设计交底：由施工企业的技术负责人把主要设计要求、施工措施以及重要事项对项目主要管理人员进行交底。

其他工程施工组织设计交底由项目技术负责人进行交底。

②专项施工方案技术交底：由项目专业技术负责人负责，根据专项施工方案对专业工长进行交底。

（2）分项工程施工技术交底由专业工长对专业施工班组（或专业分包）进行交底。

“四新”技术交底：由项目技术负责人组织有关专业人员编制并交底。

（3）设计变更技术交底设计变更技术交底：由项目技术部门根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。

光纤损耗的标准通常由电信工业联盟（TIA）和电子工业联盟（EIA）制定的EIA/TIA标准来规定。

该标准明确了最大衰减是光纤损耗测量时最重要的参数之一。

在EIA/TIA-568规范标准中，规定了不同类型光缆的最大衰减。

光纤损耗一般随波长增加而减小，例如850nm的损耗一般为2.5dB/km，1.31μm的损耗一般为0.35dB/km，1.55μm的损耗一般为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。

在光纤布线中，经常需要在一条确定长度的线路上计算最大损耗。

光纤损耗计算公式为：总链路损耗(LL)=光缆衰减+连接器衰减+熔接衰减（如果还有其他组件（如衰减器），可将其衰减值叠加）。

其中，光缆衰减(dB)=最大光纤衰减系数(dB/km)×长度(km)。

光纤损耗的标准电信工业联盟（TIA）和电子工业联盟（EIA）携手制定了EIA/TIA标准，该标准规定了光缆、连接器的性能和传输要求，如今在光纤行业中被广泛接受和使用。

EIA/TIA标准明确了最大衰减是光纤损耗测量时最重要的参数之一。

实际上，最大衰减是光缆的衰减系数，以dB/km为单位。

下图显示了在EIA/TIA-568规范标准中不同类型光缆的最大衰减。

光缆类型波长（nm）最大衰减（dB / km）最小带宽（Mhz * km）50/125μm多模8503.550013001.550062.5/125μm多模8503.516013001.5500室内单模光缆13101.0——15501.0——室外单模光缆13100.5——15500.5——如何计算光纤损耗？若想检测光纤链路是否能正常运行，那么就需要计算光纤损耗、功率预算以及功率裕度，计算方式如下。

光纤损耗的计算在光纤布线中，经常需要在一条确定长度的线路上计算最大损耗。

光纤损耗计算公式：总链路损耗（LL）=光缆衰减+连接器衰减+熔接衰减【注：如果还有其他组件（如衰减器），可将其衰减值叠加】光缆衰减（dB）=最大光纤衰减系数（dB / km）×长度（km）连接器衰减（dB）=连接器对数×连接器损耗（dB）熔接衰减（dB）=熔接个数×熔接损耗（dB）如上述公式所示，总链路损耗是一段光纤内最坏变量的最大总和。

需要注意的是，以该种方式计算出的总链路损耗只是一种假设值，因为它假定了组件损耗的可能值，也就是说光纤实际的损耗取决于各种因素，损耗值可能会更高或更低。

下面以实际案例为例演示如何计算光纤损耗。

如下图，两栋建筑之间安装了单模光纤，传输距离为10km，波长为1310nm。

同时，该光纤拥有2个ST连接器和1个熔接头。

光缆衰减——根据上述的标准表格，波长为1310nm的室外单模光缆的最大衰减值为0.5dB / km，因此光缆衰减值为0.5dB / km×10km=5dB。
