双元制项目工程圆柱木模板施工方案
一、模板安装与支架搭设

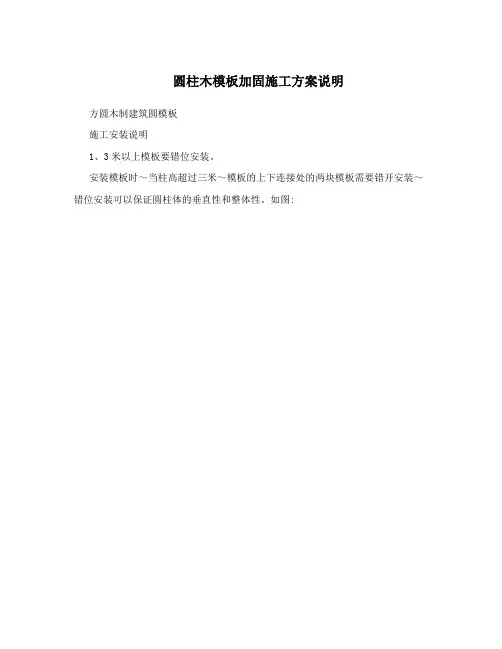

3米以上模板要错位安装。
安装圆柱模板时，当柱高超过三米，模板的上下连接处的两块模板需要错开安装，错位安装可以保证圆柱体的垂直性和整体性。如图：
二、固定钢带要求水平捆扎。
由于模板是错开安装，在上下模板水平接口的位置一定要用钢带进行加固，钢带要水平覆盖在接口部位，而且保证接口位置在加固钢带的中间，这样可以增强模板的稳固和施工的效果。
水平扎捆钢带可以保证其受力均匀，柱径1米以下的圆柱模板，均按30公分一道钢制抱箍安装。需要注意的是，钢带安装时最好用钢尺对模板进行测量，在模板的同一高度四周钉上3-4个小钉子。上钢带时把钢带放在钉子上，可以保持钢带的安装水平。（安装技巧：钢带安装时最好用钢尺对模板进行测量，在模板的同一高度四周钉上3-4个小钉子。上钢带时把钢带放在钉子上，即可保持钢带的安装水平）。
安装螺丝时，每一个螺丝拧紧度要保持一致，这样才能保证钢带松紧度的一致性及施工安全（安装提示：最好同一棵柱子用同一个人加固螺丝）。
模板合拢加固后，模板的底部圆平面最好离地面0.5-1cm距离，并用混凝土填缝。如下图：
三、模板上下接口位置加固。
由于圆柱模板是错开安装，在上下模板水平接口的位置一定要用钢带进行加固，钢带要水平覆盖在接口部位，而且保证接口位置在加固钢带的中间，这样可以增强模板的稳固和施工的效果。如上图：（钢带螺丝要错位）
四、对模板进行保护。
钢带安装好以后为了对圆柱模板进行保护，要在模板四周垂直加5*10cm的木方四个，并在用四个钢管固定木方，上下每层钢管的间距保持100cm最佳，这样不仅可以对木模板进行保护，而且可以缓冲振动棒的压力，使打出来的混凝土效果更好，同时这样保护也有利于对模板进行垂直定位，使模板的受力形成一个整体，达到二次加固的作用。如下图：
五、对模板进行混凝土浇注。
圆柱模板浇灌混凝土小直径的7米高度以内可以一次性浇灌，7米以上高度建议分两次浇灌，大直径的建议3米进行一次浇注，第一次浇灌后30-60分钟即可进行第二次浇灌，浇筑过程一定要认真细致。
六、拆模流程。
拆模时，依次把加固在圆柱模板外面的钢管、木方、钢带去除，此时模板自然脱模张开，如有个别没有自然张开的模板，只需要在凸凹槽接口位置用木条敲击震动一下，模板便可自然脱模（请严禁用工具撬开）。如下图：
拆模前（上图）
拆模后（上图）
七、计算书
圆柱模板计算书
计算依据：1、《建筑施工模板安全技术规范》JGJ162-2008
2、《混凝土结构设计规范》GB50010-2010
3、《建筑结构荷载规范》GB 50009-2012
4、《钢结构设计规范》GB 50017-2003
一、工程属性
新浇混凝土柱名称KZ86柱直径D(mm)900新浇混凝土柱高度(mm)4200柱箍截面类型钢带
二、柱箍布置
序号柱箍距柱底距离h i(mm)
第1道200
计算简图：
立面图
剖面图三、荷载组合
有效压头高度h＝G4k/γc＝14.93/24＝0.622m
承载能力极限状态设计值
S max＝0.9max[1.2G4k+1.4Q3k， 1.35 G4k+1.4×0.7Q3k]＝0.9max[1.2×14.93+1.4×2，1.35×14.93+1.4×0.7×2]＝19.904kN/m2
S min＝0.9×1.4Q3k＝0.9×1.4×2＝2.52kN/m2
正常使用极限状态设计值
Sˊmax＝G4k＝14.93kN/m2
Sˊmin＝0 kN/m2
四、面板验算
面板截面宽度取单位宽度即b＝1000mm。
W＝bh2/6＝1000×182/6＝54000mm3
I＝bh3/12＝1000×183/12=486000mm4
1、强度验算
验算简图
弯矩图(kN.m)
M max＝0.398kN·m
σ＝M max/W＝0.398×106/54000=7.37N/mm2≤[f]=25N/mm2满足要求！
2、挠度验算
验算简图
变形图(mm)νmax＝1.599mm≤[ν]=l/250=400/250=1.6mm 满足要求！
3、支座反力计算
承载能力极限状态
剪力图(kN) R1=8.018kN
R2=4.638kN
R3=6.328kN
R4=5.875kN
R5=5.997kN
R6=5.964kN
R7=5.975kN
R8=5.964kN
R9=5.998kN
R10=5.872kN
R11=6.343kN
R12=4.105kN
R13=1.799kN
R14=1.508kN
五、柱箍验算
1、柱箍拉力
T=R max×D/2=8.018×0.9/2=3.608kN
2、柱箍强度
σ＝T/(B×t2)=3608/(600×1.5)=4.009N/mm2≤[σ]=215N/mm2满足要求！
3、螺栓强度验算
螺栓设计拉力
N t＝nA e f t b＝2×201×170＝68340N＝68.34kN≥T=3.608kN
满足要求！
圆柱模板技术交底
工程名称
淮安市“双元制”开
放性公共实训基地项目
施工单位江苏邗建集团有限公司
分项
工程名称
模板工程交底部位交底时间2017-04-13
交底内容
主要参数
浇混凝土墩柱高度4200mm，柱直径900mm，柱箍截面类型为钢带，面板类型为覆面木胶合板，面板厚度18mm；
柱箍距柱底距离(mm)：200，500，800，1100，1400，1700，2000，2300，2600，2900，3200，3500，3800，4100；
安装示意图
