2331-建筑制图基础-开专建筑制图基础试题注释：参考答案在后一、根据所给投影图。
完成下面的选择题。
(每题3分，共计12分)图l图21．在图l中，与投影面V平行的直线(即正平线)是( )。
A．AB B．AC C．AD D．BC2．在图l中，与投影面V垂直的直线(即正垂线)是( )。
A．AB B．AC C．AD D．BC3．在图2中，与投影面H平行的平面(即水平面)是( )。
A．△ABC B．△CDE C．△ACE D．△AEF 4．在图2中，与投影面V垂直的平面(即正垂面)是( )。
A. △ABC B．△CDE C. △ACE D. △AEF二、补全投影图中所缺图线。
(每题6分，共计18分)1．2．3．三、根据下面各题的要求，完成作图。
(每题12分，共计48分)1．求点A到直线CD的垂直距离。
2．已知四边形ABCD的V投影及其两条边的H投影，试完成整个四边形ABCD的H投影。
3．求作圆锥被截切后的水平投影与侧面投影。
4．根据所给形体的两面投影，补绘第三投影。
四、根据所给形体的三面投影，绘制形体的正等轴测图。
(共22分)参考答案一、(本题共12分。
每选对一题给3分，选错不给分，也不扣分)1．A 2．D 3．A 4．B二、(本题共18分。
每小题6分)l．每补对一条线给1分。
2．每补对一条线给2分。
3．每补对一条线给1分。
三、(本题共48分)1.求出距离的投影6分，求出距离的实长6分。
aG o即为所求实长。
2．求出对角线交点的投影6分，补全水平投影6分。
3．求出水平投影6分，求出侧面投影6分。
4．本题共三个基本形体，求出每一个形体的投影得4分。
四、(本题22分。
画对每一个形体给6分，画对三个形体的交线给4分)试卷代号：2331-建筑制图基础试题一、根据所给投影图，完成下面的选择题。
(每题3分，共计12分)1．在图l中，与投影面Ⅳ平行的直线(即侧平线)是( )。
A．AB B．AC C．AD D．BC 2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是(A．AB B．AC C．AD D．BC3．在图2中，与投影面w垂直的平面(即侧垂面)是( )。
A．△ABC B．△CDEC．△ACE D．△AEF4．在图2中，与三个投影面都倾斜的平面(即一般位置平面)是( A．△ABC B．△CDE C．△ACE D．△AEF二、补全投影图中所缺图线。
(每题6分，共计18分)三、根据下面各题的要求，完成作图。
(每题12分。
共计48分)1．过A点作长度为30mm，α=45°的正平线AB，已知B点在A点的右上方。
2．已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。
3．求作三棱锥被截切后的水平投影与侧面投影。
4．根据所给形体的两面投影，补绘第三投影。
四、根据所给形体的三面投影，绘制形体的正等轴测图。
(共22分)试卷代号:2331建筑制图基础试题答案及评分标准(供参考)2010年7月一、（本题共12分。
每选对-题给3分，选错不给分，也不扣分）1．C 2．B 3．D 4．C二、（本题共18分。
每小题6分)1.每补对一条线给1分。
2.每补对一条线给3分。
3.每补对一条线给1分。
(此题有两种答案，答对任意一种均可得分〉三、(本题共48分)1．求出正面投影7分，水平投影5分。
2．求出水平投影8分，求出正面投影4分。
3．求出水平投影6分，求出侧面技影6分。
4．本题共三个基本形体，求出每一个形体的投影得4分。
5．（本题22分。
画出底板给5分，中间形体结10分，顶部形体结5分，堆积位置正确得2分）试卷代号：233l-建筑制图基础试题一、(10分)已知A、B两点的两面投影，试求出第三投影，并作出立体图。
二、(10分)在三角形ABC内取一点D，使其距H面15mm，距y面20mm。
三、(15分)求直线MN与ABC平面的交点，并判别直线MN的可见性。
四、(15分)已知矩形ABCD的AC边投影和AB边的正面投影，补全该矩形的两面投影。
五、(15分)求截切后圆柱体的侧面投影。
参考答案一、本题10分。
补出A、B点。
画出A、B两点立体图。
二、(10分)在三角形ABC内取一点D，使其距H面15mm，距y面20mm。
三、(15分)求直线MN与ABC平面的交点，并判别直线MN的可见性。
四、(15分)已知矩形ABCD的AC边投影和AB边的正面投影，补全该矩形的两面投影。
五、(15分)求截切后圆柱体的侧面投影。
试卷代号：2331中央广播电视大学2009—2010学年度第二学期“开放专科”期末考试建筑制图基础试题2010年7月一、根据所给投影图，完成下面的选择题。
(每题3分，共计12分)1．在图1中，与投影面W平行的直线(即侧平线)是( )。
A．A月B．ACC．AD D．月C2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。
A．A月B．ACC．AD D．BC3．在图2中，与投影面W垂直的平面(即侧垂面)是( )。
A．△ABC B．△CDEC. △ACE D．△AEF4．在图2中，与三个投影面都倾斜的平面(即一般位置平面)是( )。
A．△ABC B．△CDEC．△ACE D．△AEF二、补全投影图中所缺图线。
(每题6分，共计18分)1．2．3．三、根据下面各题的要求，完成作图。
(每题12分，共计48分)1．过A点作长度为30mm，o＝45‘的正平线AB，已知月点在A点的右上方。
2．已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。
3．求作三棱锥被截切后的水平投影与侧面投影。
4．根据所给形体的两面投影，补绘第三投影。
四、根据所给形体的三面投影，绘制形体的正等轴测图。
(共22分)试卷代号：233l中央广播电视大学2009—2010学年度第二学期“开放专科”期末考试建筑制图基础·试题答案及评分标准(供参考)2010年7月一、(本题共12分。
每选对一题给3分，选错不给分，也不扣分)1．C 2．B 3．D 4．C二、(本题共18分。
每小题6分)1．每补对一条线给1分。
2．每补对一条线给3分。
3．每补对一条线给1分。
(此题有两种答案，答对任意一种均可得分)或三、(本题共48分)1．求出正面投影7分，水平投影5分。
2，求出水平投影8分，求出正面投影4分。
3．求出水平投影6分，求出侧面投影6分4．本题共三个基本形体，求出每一个形体的投影得4分。
四、(本题22分。

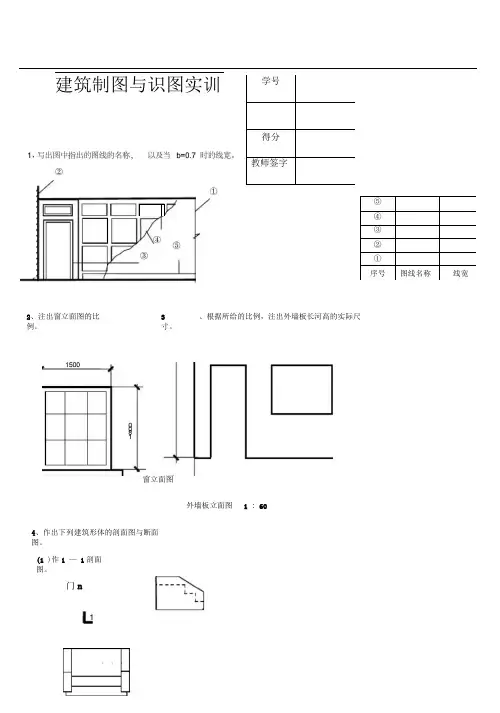

画出底板给5分，中间形体给10分，顶部形体给5分，堆积位置正确得2分)建筑制图基础实训Array小作业三一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。
房屋施工图分为建筑施工图、结构施工图和设备施工图。
3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。
图中已注写出该房屋的各部分建筑名称有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廓、天沟、雨水管、勒脚、踢脚板等组成。
4、总平面图是表达新建房屋所在基地有关范围的总体布局。
它表示了新建房屋的位置、朝向以及周围环境（如原有建筑、交通道路）等。
5、建筑总平面图中标注的尺寸是以米（m）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米（mm）为单位；标高都是以米（m）为单位。
6、建筑施工图除总平面图外，还有建筑各层平面图、建筑各立面图、建筑剖面图和详图。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门、窗、洞口处的水平剖视图。
它主要表示建筑物的平面形状、房间布置、内外交通联系及墙柱门窗等位置、尺寸材料和做法等情况。
一般来说，四层房屋应分别画出四层建筑平面图。
当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为标准层平面图。
8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示房屋水平方向总长。
即指从房屋水平方向总长到房屋水平方向总宽的总尺寸。
9、建筑立面图的图名可按以建筑墙面的特征命名，也可按以建筑各墙面的朝向命名，还可按以建筑两端定位轴线编号命名。
10、柱高是标注建筑物某一部位高度的一种尺寸形式。
它分为室内和室外地坪两种形式。
二、补图或填空1. 画出下列常用建筑材料图例(抄绘教材《建筑制图实训》26~28页表2-4相应图例) （1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称(参考教材《建筑制图实训》26~28页表2-4相应图例)（1）（）（2）（）（3）（）（4）（）3. 画出下列常用建筑图例(参考教材《建筑制图实训》29~32页表2-5相应图例)（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗4一4 24一5 2（5）墙上预留洞 （6）墙上预留槽（7）顶层楼梯平面图 （8）二层楼梯平面图三、解释下列符号的意义（1表示第4号详图 索引 在本张图纸上（2） 表示第4号详图 索引 在第2号图纸上（3） 剖视从下向上（或从前向后）投影 剖视 索引（4） 表示第5号详图 详图标志 在第2号图纸上四、根据给定的平面图，完成下述问题：(尺寸数字请同学们自已标注上)1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）E E文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持. DCB B－0.020 A五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整①②③文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持.(尺寸数字请同学们自己标注上)－0.300上20 3.900 下20 0.600《建筑制图基础形成性考核册》详细答案《建筑制图基础实训》期未考试题（试卷号：2352）1、投影法分为＿中心投影＿、平行投影法；其中的平行投影法有分为＿斜投影＿、＿正投影＿。
2、同一个物体的三个投影图的间具有“三等”关系有：＿长对正＿、＿高平齐＿、＿宽相等＿。
3、组合体按组合特点分为：__切割型__、_叠加型__、__综合型__。
4、剖视图分类有：＿全剖视图＿、＿半剖视图＿、__局部剖视图__。
5、一幢房屋是由：＿基础＿、＿墙或柱＿、＿楼板层＿、＿楼梯＿、__屋顶__、＿门窗＿。
6、房屋施工图按专业不同分为：＿建筑施工图＿、＿结构施工图＿、＿设备施工图＿。
二、选择题（20分）1、汉字的高度应不小于（ C ）A、2.5mmB、1.8mmC、3.5mmD、1.5mm2、物体在水平投影面上反映的方向是（ B ）A、上下、左右B、前后、左右C、上下、前后D、上下、左右3、剖切位置线的长度为（ A ）A、6～10mmB、4～6mmC、5～8mmD、3～6mm4、正面斜二测Y轴的轴向变形系数为（ B ）A、1B、0.5C、0.94D、0.825、正等测的轴间角是( A )A、120°B、135°C、150°D、90°6、下面属于居住建筑的有（ D ）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。
