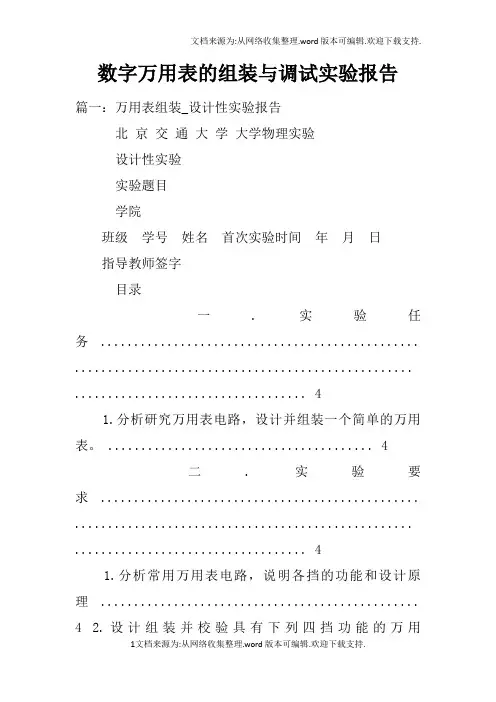

数字万用表的组装与调试实验报告
篇一：万用表组装_设计性实验报告
北京交通大学大学物理实验
设计性实验
实验题目
学院
班级学号姓名首次实验时间年月日
指导教师签字
目录
一.实验任务 ................................................ ................................................... .. (4)
1.分析研究万用表电路，设计并组装一个简单的万用表。 (4)
二.实验要求 ................................................ ................................................... .. (4)
1.分析常用万用表电路，说明各挡的功能和设计原理 ................................................
4 2.设计组装并校验具有下列四挡功能的万用表 ................................................ ............ 4 3.给出将X100电阻挡改造为X10电阻挡的电
路 ................................................ .. (4)
三.实验主要器材 ................................................ ................................................... ........................... 4 四.实验方案 ................................................ ................................................... .. (5)
1.测定给定的微安表头的量程I0和Rg。 .............................................. ....................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。 ...................................... 5 3.按照如图所示全桥整流电路图制作直流电源。 .............................................. . (5)
五.实验数据处理与分析 ................................................ ................................................... ............... 7 六.将X100挡欧姆表改装成X10挡欧姆表设计方案 ................................................ ................ 10 七.实验注意事项 ................................................ ................................................... ......................... 11 八．参考文献 ................................................ ................................................... (11)
1.分析研究万用表电路，设计并组装一个简单的万用表。
二.实验要求
1.分析常用万用表电路，说明各挡的功能和设计原理
2.设计组装并校验具有下列四挡功能的万用表
（1）直流电流挡：量程1.00mA：
（2）以自制的1.00mA电流表为基础的直流电压挡：量程2.50V；（3）以自制的1.00mA电流表为基础的电阻挡（X100）：电源使用一节1.5V电池
3.给出将X100电阻挡改造为X10电阻挡的电路
三.实验主要器材
电路工具盒、可变电阻、数字万用表、导线若干
1.测定给定的微安表头的量程I0和Rg。
2.按照如图所示电路进行分流，制作出1mA直流电流表。
图-1 万用表电路图
3.按照如图所示全桥整流电路图制作直流电源。
4.以1mA直流电流表为依据利用分压原理制作出2.5V 直流电压表和10.00V的交流电压表。并进行校准，具体的校准方法为：
（1）校准方法：比较法（与标准万用表比较）。
（2）校准要求：给出校准数据，画出校准曲线（折线）篇二：数字万用表装配实验报告
DT830B 数字万用表装配实验报告
一. 实验目的
1．了解DT-830数字万用表的基本结构和原理。
2．认识并测量元器件，了解元器件标识的意义。
3．对照原理图和印制电路板图，理解电路组装工艺。
4．调试并检测各部分电路功能和质量，提高综合安装测试技能。

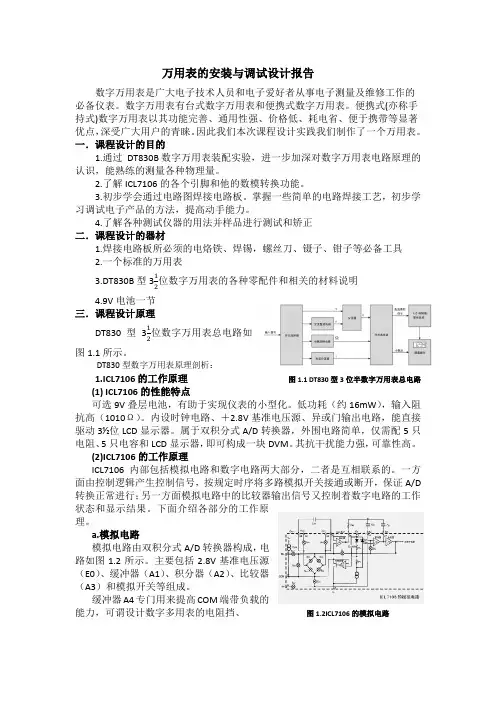

二．实验原理
1．直流电压测量原理
2．交流电压测量原理
3．直流电流测量原理
4．交流电流测量原理
5．电阻测量原理
6．电容测量原理
三．安装工艺
1，印制板安装
双面板的A面是焊接面，中间环印制导线是功能，量程转换开关电路，需要小心保护，不得划伤或污染。安装前必须对照元件清单，仔细清理，测试元器件。其中，测试过的电阻要分开放，记录电阻值的大小。
2，安装步骤
（1）将清单上的所有的元件焊接到印制电路板相应的位置上,电容，二极管，三极管采用立式焊接。二极管和三极管要注意极性。
（2）安装电位器，三极管插座。注意安装方向：三极管插座装在A面而且应使定位凸点与外壳对准，在B面焊接。
（3）安装保险座，L，弹簧。焊接点大，注意预焊和焊接时间。并注意L的安装高度（太高的话后壳盖不上）。
（4）安装电池线。电池线由A面三极管旁边孔穿过到B
