开关电源的工作原理和常见故障分析及维修开关电源的主要电路是由:防雷电路,输入电磁干扰滤波器(Electromagnetic Interference,简称EMI),输入整流滤波电路,功率变换电路,脉宽调制(PWM)控制器电路,输出整流滤波电路组成。
辅助电路有输入过压,欠压保护电路, 输出过压,欠压保护电路,输出过流保护电路,输出短路保护电路等。
开关电源的电路组成方框图如下:高频脉冲电压。
把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或者上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或者变窄的驱动脉冲送到开关功率管的栅极(G 极),使变换电路产生的高频脉冲方波也随之变宽或者变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。
开关电源的电路原理图如下:开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部份工作在高压,大电流的状态下,故障率最高,如高压大电流整流二极管,滤波电容,开关功率管等较易损坏。
其次就是输出整流部分的整流二极管,保护二极管,滤波电容,限流电阻等较易损坏;再就是脉宽调制控制器的反馈部份和保护部份。
下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。
一.保险丝熔断普通情况下,保险丝熔断说明开关电源的内部电路存在短路或者过流的故障。
由于开关电源工作在高电压,大电流的状态下,直流滤波和变换振荡电路在高压状态工作时间太长,电压变化相对大。
电网电压的波动,浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
重点应检查电源输入端的整流二极管,高压滤波电解电容,开关功率管,UC3842本身及外围元器件等。
检查一下这些元器件有无击穿,开路,损坏,烧焦,炸裂等现象。
12v开关电源维修12V开关电源维修引言:在现代电子设备中,开关电源广泛应用于各类电子设备中,例如电脑、手机充电器和家用电器等。
然而,由于长时间使用或故障等原因,开关电源可能会出现问题,需要进行维修。
本文将针对12V开关电源的维修进行讨论,介绍一些常见的故障和相应的维修解决方案。
一、12V开关电源故障1. 电源无输出:这是最常见的问题之一。
当电源无法提供稳定的输出电压时,设备无法正常工作。
可能的原因包括电源部分元件损坏、线路板连接问题或者过载。
2. 输出电压不稳定:当电源能够输出电压,但电压不稳定或波动较大,同样会影响设备的正常工作。
这可能是由于电源的反馈电路出现问题、电源过载、线路板损坏等原因导致的。
3. 过热:电源长时间使用后可能会发热,但如果过热严重,则存在故障。
过热可能是由于电源内部散热不良、风扇故障或者过载造成的。
二、12V开关电源维修解决方案1. 电源无输出的维修:(1) 检查输入电源是否正常。
使用万用表或电压计测试输入电压是否在标准范围内,如果输入电源正常,继续下一步。
(2) 检查输出电压的稳压电路。
使用万用表测试稳压电路的元件是否损坏,如开关管、稳压二极管等。
如果有元件损坏,可以更换对应元件。
(3) 检查线路板的连接情况。
检查线路板上的焊点是否牢固,如有松动或断裂现象,需要重新焊接。
2. 输出电压不稳定的维修:(1) 检查反馈电路。
反馈电路是保持电源输出稳压的重要部分,如果反馈电路出现问题,可能导致输出电压不稳定。
使用万用表测试反馈电路的元件是否损坏,如电阻、电容等。
如果有元件损坏,可以更换对应元件。
(2) 检查过载情况。
过载可能导致电源输出电压不稳定,因此需检查负载情况。
如果超过电源能力负载过大,需要降低负载或更换更高功率的电源。
3. 过热的维修:(1) 检查电源内部散热情况。
如果散热不良,可能会导致过热。
检查电源内部的散热器和风扇是否正常工作,如有故障可以更换。
(2) 检查过载情况。
开关电源故障检修方法开关电源是一种将交流电转换为直流电的电源,广泛应用于工业、通信和家庭电子设备中。
然而,由于使用和环境等原因,开关电源可能会遇到一些故障。
以下是开关电源故障的常见原因和检修方法。
一、开关电源无输出1.检查电源输入确保电源的输入电压符合标准范围,并检查输入端是否有供电。
2.检查开关管使用万能表或特殊的开关管测试仪检查开关管是否损坏。
如果开关管损坏,需要更换。
3.检查变压器检查变压器是否正常工作。
使用万能表或特殊的变压器测试仪检查变压器的电阻是否正常。
如果变压器损坏,需要更换。
4.检查反馈电路检查反馈电路中的元件和电路连接。
使用万能表检查反馈电路的元件是否损坏或连接是否松散。
5.检查滤波电容检查滤波电容是否正常工作。
使用万能表或特殊的电容测试仪检查电容的电阻和电容值是否正常。
如果电容损坏,需要更换。
二、开关电源过载或短路1.检查输出负载确保输出负载符合开关电源的额定负载范围。
如果输出负载过大,需要减小负载或更换更大功率的开关电源。
2.检查保护电路检查保护电路是否正常工作。
使用万能表或特殊的保护电路测试仪检查保护电路的元件和电路连接是否正常。
3.检查开关管和功率电容检查开关管和功率电容是否正常工作。
使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。
4.检查控制电路检查控制电路是否正常工作。
使用万能表或特殊的控制电路测试仪检查控制电路的元件和电路连接是否正常。
三、开关电源工作不稳定或产生噪音1.检查输入电源检查输入电源的稳定性和电压波动情况。
使用电压表或特殊的电源测试仪检测输入电压的波动情况。
2.检查输出电压检查开关电源的输出电压是否稳定。
使用万能表或特殊的电压测试仪检测输出电压的波动情况。
3.检查滤波电容检查开关电源的滤波电容是否正常工作。
使用万能表或特殊的电容测试仪检测滤波电容的电阻和电容值是否正常。
4.检查开关管和功率电容检查开关管和功率电容是否正常工作。
使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。
明纬开关电源常见故障及维修方法明纬开关电源是一种常见的电源设备,用于向电子产品提供稳定的直流电。
然而,由于各种原因,明纬开关电源会出现故障,导致电源无法正常工作。
下面介绍一些常见的明纬开关电源故障及其维修方法:1.电源无法启动:如果明纬开关电源无法启动,可能是由于输入电压不稳定或内部电路故障导致的。
解决方法是首先检查输入电压是否正常,如果正常,则需要检查电源的保险丝是否烧断,如果烧断需要更换新的保险丝。
如果保险丝正常,可以尝试将电源连接到其他设备上,检查是否能够正常工作。
如果还是无法启动,可能是电源内部电路故障,建议送修或更换电源。
2.输出电压不稳定:如果明纬开关电源输出的电压不稳定,可能是由于电源负载过大或内部电路故障导致的。
解决方法是首先检查电源的输出负载是否过大,如果是,需要减少负载或更换更高容量的电源。
如果负载正常,可以尝试调节电源的输出电压,观察是否能够稳定输出。
如果还是不稳定,可能是电源内部电路故障,建议送修或更换电源。
3.过载保护触发:明纬开关电源通常都具有过载保护功能,当电源负载过大时,会触发过载保护机制,导致电源无法正常工作。
解决方法是首先检查电源的输出负载是否过大,如果是,需要减少负载或更换更高容量的电源。
如果负载正常,可以尝试重新启动电源,重新连接电源和负载,以确保连接稳定。
如果过载保护仍然触发,可能是电源内部电路故障,建议送修或更换电源。
4.温度过高:明纬开关电源在工作时会产生一定的热量,如果电源温度过高,可能会导致电源无法正常工作或损坏。
解决方法是首先确保电源的通风良好,避免长时间在封闭的环境中使用电源。
如果温度仍然过高,可能是电源内部散热器损坏或风扇不工作,需要检查并维修或更换相应部件。
5.其他故障:除了上述常见故障外,明纬开关电源还可能出现其他故障,如输入电源不工作、输出电压跳变等。
对于这些故障,建议查阅明纬开关电源的使用手册或联系厂家进行故障排除和维修。
总结起来,明纬开关电源的常见故障包括电源无法启动、输出电压不稳定、过载保护触发、温度过高等。
开关电源的工作原理和常见故障分析及维修开关电源的主要电路是由:防雷电路,输入电磁干扰滤波器(Electromagnetic Interference,简称EMI),输入整流滤波电路,功率变换电路,脉宽调制(PWM)控制器电路,输出整流滤波电路组成。
辅助电路有输入过压,欠压保护电路, 输出过压,欠压保护电路,输出过流保护电路,输出短路保护电路等。
开关电源的电路组成方框图如下:高频脉冲电压。
把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极(G 极),使变换电路产生的高频脉冲方波也随之变宽或变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。
开关电源的电路原理图如下:开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部分工作在高压,大电流的状态下,故障率最高,如高压大电流整流二极管,滤波电容,开关功率管等较易损坏。
其次就是输出整流部分的整流二极管,保护二极管,滤波电容,限流电阻等较易损坏;再就是脉宽调制控制器的反馈部分和保护部分。
下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。
一.保险丝熔断一般情况下,保险丝熔断说明开关电源的内部电路存在短路或过流的故障。
由于开关电源工作在高电压,大电流的状态下,直流滤波和变换振荡电路在高压状态工作时间太长,电压变化相对大。
电网电压的波动,浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
重点应检查电源输入端的整流二极管,高压滤波电解电容,开关功率管,UC3842本身及外围元器件等。
检查一下这些元器件有无击穿,开路,损坏,烧焦,炸裂等现象。
开关电源维修步骤及常见故障分析-电源(总2页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--开关电源维修步骤及常见故障分析 - 电源1、修理开关电源时,首先用万用表检测各功率部件是否击穿短路,如电源整流桥堆,开关管,高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常,上述部件如有损坏则需更换。
2、第一步完成后,接通电源后还不能正常工作,接着要检测功率因数模块(PFC)和脉宽调制组件(PWM),查阅相关资料,熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
3、然后,对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右,如有380VDC左右电压,说明PFC模块工作正常,接着检测PWM 组件的工作状态,测量其电源输入端VC ,参考电压输出端VR ,启动控制Vstart/Vcontrol端电压是否正常,利用220VAC/220VAC隔离变压器给开关电源供电,用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形,如TL494 CT端为锯齿波,FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
4、在开关电源维修实践中,有许多开关电源采用UC38××系列8脚PWM 组件,大多数电源不能工作都是因为电源启动电阻损坏,或芯片性能下降。
当R断路后无VC,PWM组件无法工作,需更换与原来功率阻值相同的电阻。
当PWM 组件启动电流增加后,可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时,PWM模块为UC3843,检测未发现其他异常,在R(220K)上并接一个220K的电阻后,PWM组件工作,输出电压均正常。
有时候由于外围电路故障,致使VR端5V电压为0V,PWM组件也不工作,在修柯达8900相机电源时,遇到此情况,把与VR端相连的外电路断开,VR从0V变为5V,PWM组件正常工作,输出电压均正常。

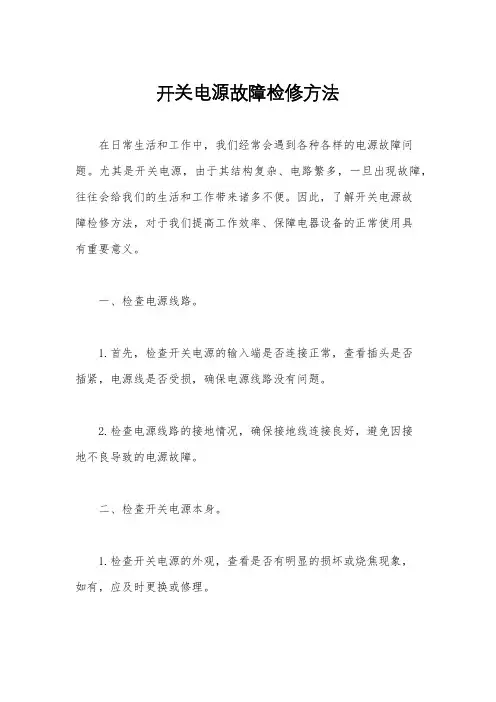

开关电源故障检修方法在日常生活和工作中,我们经常会遇到各种各样的电源故障问题。
尤其是开关电源,由于其结构复杂、电路繁多,一旦出现故障,往往会给我们的生活和工作带来诸多不便。
因此,了解开关电源故障检修方法,对于我们提高工作效率、保障电器设备的正常使用具有重要意义。
一、检查电源线路。
1.首先,检查开关电源的输入端是否连接正常,查看插头是否插紧,电源线是否受损,确保电源线路没有问题。
2.检查电源线路的接地情况,确保接地线连接良好,避免因接地不良导致的电源故障。
二、检查开关电源本身。
1.检查开关电源的外观,查看是否有明显的损坏或烧焦现象,如有,应及时更换或修理。
2.打开开关电源外壳,检查内部电路板和元器件,查看是否有烧损、膨胀、漏液等现象,如果有,应及时更换损坏的元器件。
三、测量电源输出。
1.使用万用表或示波器等测试仪器,测量开关电源的输出电压、电流,确保输出符合设计要求。
2.如果输出电压或电流异常,应逐步排查各个电路板和元器件,找出故障原因,并进行修理或更换。
四、检查保护电路。
1.开关电源通常配有过压、过流、短路等保护电路,当这些保护电路触发时,会导致电源无法正常工作。
因此,需要检查保护电路的工作情况,确保保护电路正常运行。
2.如果保护电路触发,应找出触发原因,进行相应的处理,避免再次发生类似故障。
五、检查散热系统。
1.开关电源在工作过程中会产生大量热量,因此需要配备良好的散热系统。
检查散热器、风扇等散热设备是否正常运行,避免因过热导致的故障。
2.清洁散热系统,确保通风良好,避免灰尘堵塞导致散热不畅。
六、综合检查。
1.最后,对整个开关电源进行综合检查,确保各个部件都正常运行,没有明显的故障现象。
2.在检修完成后,对开关电源进行全面测试,确保其能够正常工作。
通过以上的开关电源故障检修方法,我们可以更好地应对开关电源故障问题,提高工作效率,保障设备正常使用。
同时,也能够在日常生活中更好地处理各种电源故障,让我们的生活更加便利和舒适。
1、开关电源的检修方法①假负载法。
在维修开关电源时,为区分故障是出在负载电路还是电源本身出现故障,经常需要断开负载,并在电源输出端(一般为12V)加上假负载进行试机。
之所以要接假负载,是因为在开关管截止期间,存储在开关变压器初级绕组的能量要向次级释放,如果不接假负载,则开关变压器存储的能量无处释放,极易导致开关管击穿损坏。
关于假负载的选取,一般选取30一66W/12V的灯泡〔汽车或摩托车上用)作假负载,这样做的优点是直观方便,根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低。
为了减小启动电流,也可采用30W的电烙铁或大功率600Q一1kn电阻作假负载。
②短路法。
液晶显示器的开关电源,较多地采用了带光电祸合器的直接取样稳压控制电路,当输出电压高时,可采用短路法来区分故障范围。
③串联灯泡法。
所谓串联灯泡法,就是指取掉输入回路的保险丝,用一个f0W/220V的灯泡串在保险丝两端。
通入交流电压后,若灯泡很亮,则说明电路有短路现象。
由于灯泡有一定程度的阻值,如60W/220V的灯泡,其阻值约为soon〔指热阻),因此灯泡可以起到一定的限流作用。
这样,一方面能直观地通过灯泡的明亮度来大致判断电路的故障;另一方面,灯泡的限流作用不至于立即使己有短路的电路烧坏元件。
排除短路故障后,灯泡的亮度自然会变暗,最后再取掉灯泡,上保险丝。
④替换法。
目前,在液晶显示器开关电源中,一般使用一块电源控制芯片,而此类电源控制芯片已经非常便宜。
因此,怀疑电源控制芯片有问题时,建议使用替换法进行更换。
2、开关电源常见故障维修液晶显示器的开关电源部分与CRT显示器的基本原理是相似的。
因此,它们在检修上也有很多相似之处。
对于这部分电路,常见的故障现象是开机烧保险丝管、开机无输出、一有输出但电压高或低等,由于大家对这类故障已经比较熟悉,因此下面简要介绍这部分电路的检修思路。
①保险丝烧断保险管。
在这种情况下,主要检查300V以上的大滤波电容、整流桥各二极管及开关管粤部位,抗干扰电路出问题也会导致保险丝管烧断、发黑。
开关电源常见故障的分析及维修(论文)开关电源常见故障的分析及维修(论文)摘要:本文主要是针对脉冲宽度调制(PWM)式开关电源常见故障进行分析和维修的。
这类开关电源因其节能,环保,性价比高等优点,很快占领了市场,被广泛的应用于我们的生活中和各行各业中。
但这种开关电源的线路复杂,维修不便,给我们的日常生活和生产带来诸多不便。
因此本文就从这些角度出发,通过分析故障产生的原因以及如何排除故障,进行详细的阐述,希望对我们的日常生活和生产有所帮助。
关键词:开关电源高频变压器 UC3842 PWM前言目前,开关电源已逐渐进入我们的日常生活和生产中,它以节能,环保,性价比高等优点,很快取代了以往传统的那种既笨重效率又低的“线性电源”,很快被人们所接受。
这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842(KA3842)为主控芯片,IGBT(绝缘栅双极场效应晶体管)为“开”“关”器件,配合LM324(四运放)或LM358(双运放)及光电耦合器(PC817)作为输出负载反馈器件,以及TL431(高精密并联稳压器),高频变压器为主要元件所组成的脉冲宽度调制(PulseWidthModulation,缩写为PWM)式开关电源。
本文就针对此类开关电源进行详细的阐述其原理,常见故障分析以及维修方法。
开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路,一般是将交流电(AC)转换成不同电压的直流电(DC),且电压非常平稳。
因开关电源中的开关管(IGBT)总是工作在“开”和“关”的工作状态,所以叫开关电源。
它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。
传统的线性电源工作程式一般可归纳为:变压器降压,二极管桥式整流,大容量电解电容滤波,稳压电路或专用稳压IC稳压。
而开关电源则不同,它的工作程式一般可归纳为:高压大电流二极管桥式整流,大容量电解电容滤波,中间控制高频变换环节,整流,滤波,稳压及反馈环节,保护环节等。
开关电源的常见故障及维修1 开关电源故障原因分析开关电源是一种将交流电转换成直流电的设备,广泛应用于各种电子设备中。
然而,随着长时间的使用,开关电源也会出现故障。
常见的故障包括:1.1 电容损坏因为开关电源中的电容是长时间高温、高电压环境下工作的,因此容易受到损坏。
损坏的电容会导致电源输出的电压不稳定或输出变小。
1.2 晶体管损坏晶体管是开关电源中的核心部件之一,长时间工作容易受到损坏,导致输出电压和电流不稳定。
1.3 变压器损坏开关电源中的变压器担负着稳压和隔离的作用,长时间工作会加速变压器老化,导致输出电压不稳定或无输出。
1.4 其他故障包括电阻老化、电感短路等。
2 开关电源维修方法2.1 检测电容当开关电源输出电压不稳定或输出变小时,需要检查电容是否正常。
可以通过电容测试仪进行检测,若电容值与理论值相差较大,则需更换电容。
2.2 检测晶体管当开关电源输出电压和电流不稳定时,需要检查晶体管是否正常。
可以使用万用表进行检测,若晶体管损坏,则需更换晶体管。
2.3 检测变压器当开关电源输出电压不稳定或无输出时,需要检查变压器是否正常。
可以用万用表检测变压器是否断路或短路,并检查变压器的绝缘性能。
若变压器损坏,则需更换变压器。
2.4 其他维修方法当出现电阻老化或电感短路等问题时,需要更换受损元件。
3 开关电源预防措施为避免开关电源出现故障,可以采取以下预防措施:3.1 控制环境温度开关电源不宜长时间工作在高温环境下,应保持适宜的工作温度。
3.2 避免过载开关电源应使用在其额定负载范围内,避免长时间的过载。
3.3 定期保养定期对开关电源进行保养和维护,包括清洁、松动零件的固定和更换老化部件等。
3.4 质量控制选择合适的开关电源供应商,不购买低价劣质的开关电源。
总之,开关电源的故障和维修需要一定的经验和技巧,但通过增强维护和质量控制意识,可以最大限度地避免出现故障。
开关电源维修通用六篇开关电源是现代电子设备的重要组成部分,广泛应用于计算机、通信、科研、医疗、工业自动化等领域。
本文将按照故障分类,介绍开关电源维修的六个通用方法。
1. 故障现象:开关电源不能启动当开关电源不能启动时,可能是电源负载过大,电压输入异常,内部元器件损坏等原因所导致。
我们可以采用以下方法进行检修:1) 检查负载电流是否超过额定值,如过载应立即停电并更换高功率电源。
2) 检查输入电压是否正常,若不正常应及时更换或修复输入线路。
3) 检查输出电路是否短路或开路,按照电路分析结果更换元器件。
2. 故障现象:开关电源输出电压不稳定当开关电源输出电压不稳定时,可能是反馈电路故障、输出电感电阻增大等原因所导致。
我们可以采用以下方法进行检修:1) 检查反馈电路元件是否正常,如有异常需更换。
2) 检查输出电感电阻是否增大,如电阻值偏大需更换。
3) 检查开关管是否正常,如有损坏需更换或修复。
3. 故障现象:开关电源输出电压为零当开关电源输出电压为零时,可能是输出端短路,保护电路故障等原因所导致。
我们可以采用以下方法进行检修:1) 检查输出端是否短路,如有短路需消除短路障碍物。
2) 检查保护电路是否正常,如有异常需检查并更换保护元件。
3) 检查开关管是否正常,如有损坏需更换或修复。
4. 故障现象:开关电源开关频繁断电当开关电源开关频繁断电时,可能是过流保护触发、开关管温度过高导致自保护、电源输出电压异常等原因所导致。
我们可以采用以下方法进行检修:1) 检查过流保护元件是否正常,如过流保护元件损坏需更换。
2) 检查开关管是否发热异常,如发热需检查散热器和风扇的是否正常工作。
3) 检查输出电压是否异常,如异常需检查输出电路并更换故障元件。
5. 故障现象:开关电源噪音大开关电源噪音大可能是输出电容值不合适、开关频率过高、电源变压器有振铃等原因所导致。
我们可以采用以下方法进行检修:1) 检查输出电容是否合适,如果超出范围则更换电容。
开关电源的常见故障及维修开关电源是现代电子设备中常用的一种电源类型,其具有高效、稳定、可靠等特点,被广泛应用于计算机、通讯、工业自动化等领域。
然而,在使用过程中,开关电源也会遇到各种故障,影响设备的正常运行。
本文将介绍开关电源常见的故障及维修方法,以便读者更好地理解和处理开关电源故障。
一、开关电源的基本结构开关电源的基本结构包括输入滤波电路、整流电路、滤波电路、功率开关电路和控制电路等。
其中,输入滤波电路主要用于滤除输入电源中的高频噪声和干扰信号;整流电路将输入电源转换为直流电压;滤波电路用于平滑直流电压;功率开关电路是开关电源的核心部件,通过开关控制,将直流电压转换为高频脉冲信号;控制电路负责对功率开关电路进行控制,以保证开关电源的稳定性和可靠性。
二、开关电源的常见故障及维修1. 故障一:开关电源无输出电压出现这种故障的原因可能有多种,如输入电源故障、整流电路故障、滤波电路故障、功率开关电路故障等。
对于这种故障,应首先检查输入电源是否正常,如果输入电源正常,则需要逐一检查整流电路、滤波电路和功率开关电路,找出故障原因并进行维修。
2. 故障二:开关电源输出电压不稳定出现这种故障的原因可能是功率开关管故障、控制电路故障、负载过大等。
对于这种故障,应首先检查负载是否过大,如果负载正常,则需要逐一检查功率开关管和控制电路,找出故障原因并进行维修。
3. 故障三:开关电源输出电压波动出现这种故障的原因可能是输入电源电压波动、滤波电容故障、输出电容故障等。
对于这种故障,应首先检查输入电源电压是否稳定,如果输入电源电压稳定,则需要逐一检查滤波电容和输出电容,找出故障原因并进行维修。
4. 故障四:开关电源输出电压过高或过低出现这种故障的原因可能是控制电路故障、反馈电路故障、输出电容故障等。
对于这种故障,应首先检查反馈电路是否正常,如果反馈电路正常,则需要逐一检查控制电路和输出电容,找出故障原因并进行维修。
5. 故障五:开关电源过载保护当开关电源输出电流超过额定值时,开关电源会自动断开输出,以保护电源和负载。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842(KA3842)为主控芯片,IGBT(绝缘栅双极场效应晶体管)为“开”“关”器件,配合LM324(四运放)或LM358(双运放)及光电耦合器(PC817)作为输出负载反馈器件,以及TL431(高精密并联稳压器),高频变压器为主要元件所组成的脉冲宽度调制(PulseWidthModulation,缩写为PWM)式开关电源。
3842各脚功能:1. 误差放大输出(输出补偿)3.4伏2. 误差放大器反相输入端(电压反馈)2.4伏3. 电流感应放大器同相输入端(电流检测)0.1伏4. 内接振荡器外接rc(定时)元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1.2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号,同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路,整流滤波后得到约300V的直流电,送给功率变换电路进行功率转换。
功率变换电路中的开关功率管(IGBT)就在脉冲宽度调制(PWM)控制器(UC3842)输出的脉冲控制信号和驱动下,工作在“开”“关”状态,从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极(G极),使变换电路产生的高频脉冲方波也随之变宽或变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。
