钢材力学性能报告

钢材材质质检报告1. 简介本报告旨在对钢材的材质进行质检，并提供详细的检测结果和分析。

钢材作为一种重要的建筑材料，在建筑工程中广泛应用。

通过对钢材的质量进行合格性检验，可以保障工程建设的安全可靠性。

2. 质检项目在本次钢材材质质检中，我们主要关注以下几个方面的项目：1.化学成分分析2.物理性能测试3.钢材表面质量检测4.钢材尺寸测量5.钢材力学性能测试3. 实验方法3.1 化学成分分析化学成分分析主要通过光谱仪器进行，包括火花发射光谱仪（OES）和光电发射光谱仪（LIBS）。

这些仪器可以快速、准确地确定钢材中各元素的含量，确保钢材化学成分符合标准要求。

3.2 物理性能测试物理性能测试主要包括钢材的硬度和弯曲性能。

硬度测试可采用洛氏硬度计或布氏硬度计进行测量。

弯曲性能测试则通过在标准设备上施加力，测量钢材的弯曲变形情况，以评估钢材的柔韧性。

3.3 钢材表面质量检测钢材表面质量检测主要通过目测和光学显微镜进行。

我们会对钢材表面进行仔细观察，检查是否存在气泡、裂纹等缺陷，并使用显微镜对微小的缺陷进行放大观察。

3.4 钢材尺寸测量钢材尺寸测量主要通过数显卡尺、千分尺等工具进行。

我们会对钢材的长度、宽度、厚度等尺寸进行精确测量，并与标准要求进行对比，以判断钢材尺寸是否合格。

3.5 钢材力学性能测试钢材力学性能测试主要包括拉伸试验、弯曲试验和冲击试验。

拉伸试验通过施加力并测量钢材的应力和应变，以获得其拉伸强度和屈服强度。

弯曲试验则通过施加弯曲力，研究钢材在弯曲时的性能。

冲击试验则用于评估钢材的韧性和抗震性能。

4. 检测结果与分析4.1 化学成分分析结果根据化学成分分析的结果，钢材的主要元素含量如下表所示：元素含量 (%)碳 (C) 0.20硅 (Si) 0.50锰 (Mn) 1.20钼 (Mo) 0.10硫 (S) 0.05磷 (P) 0.034.2 物理性能测试结果通过硬度测试，我们测得钢材的硬度为200HB，符合标准要求。

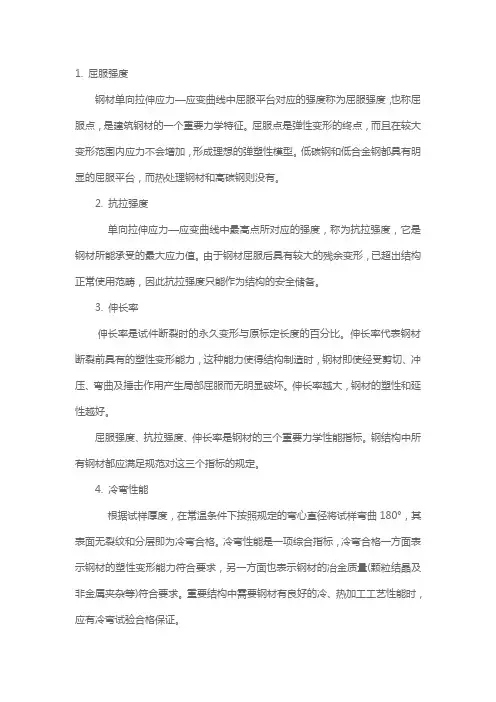

1. 屈服强度钢材单向拉伸应力—应变曲线中屈服平台对应的强度称为屈服强度，也称屈服点，是建筑钢材的一个重要力学特征。

屈服点是弹性变形的终点，而且在较大变形范围内应力不会增加，形成理想的弹塑性模型。

低碳钢和低合金钢都具有明显的屈服平台，而热处理钢材和高碳钢则没有。

2. 抗拉强度单向拉伸应力—应变曲线中最高点所对应的强度，称为抗拉强度，它是钢材所能承受的最大应力值。

由于钢材屈服后具有较大的残余变形，已超出结构正常使用范畴，因此抗拉强度只能作为结构的安全储备。

3. 伸长率伸长率是试件断裂时的永久变形与原标定长度的百分比。

伸长率代表钢材断裂前具有的塑性变形能力，这种能力使得结构制造时，钢材即使经受剪切、冲压、弯曲及捶击作用产生局部屈服而无明显破坏。

伸长率越大，钢材的塑性和延性越好。

屈服强度、抗拉强度、伸长率是钢材的三个重要力学性能指标。

钢结构中所有钢材都应满足规范对这三个指标的规定。

4. 冷弯性能根据试样厚度，在常温条件下按照规定的弯心直径将试样弯曲180°，其表面无裂纹和分层即为冷弯合格。

冷弯性能是一项综合指标，冷弯合格一方面表示钢材的塑性变形能力符合要求，另一方面也表示钢材的冶金质量(颗粒结晶及非金属夹杂等)符合要求。

重要结构中需要钢材有良好的冷、热加工工艺性能时，应有冷弯试验合格保证。

5. 冲击韧性冲击韧性是钢材抵抗冲击荷载的能力，它用钢材断裂时所吸收的总能量来衡量。

单向拉伸试验所表现的钢材性能都是静力性能，韧性则是动力性能。

韧性是钢材强度、塑性的综合指标，韧性越低则发生脆性破坏的可能性越大。

韧性值受温度影响很大，当温度低于某一值时将急剧下降，因此应根据相应温度提出要求。

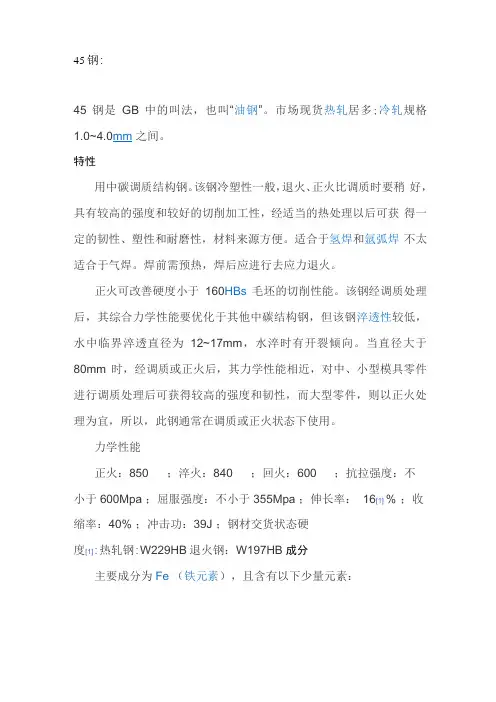

45钢:45钢是GB中的叫法，也叫“油钢”。

市场现货热轧居多;冷轧规格1.0~4.0mm 之间。

特性用中碳调质结构钢。

该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。

适合于氢焊和氩弧焊不太适合于气焊。

焊前需预热，焊后应进行去应力退火。

正火可改善硬度小于160HBs毛坯的切削性能。

该钢经调质处理后，其综合力学性能要优化于其他中碳结构钢，但该钢淬透性较低，水中临界淬透直径为12~17mm，水淬时有开裂倾向。

当直径大于80mm时，经调质或正火后，其力学性能相近，对中、小型模具零件进行调质处理后可获得较高的强度和韧性，而大型零件，则以正火处理为宜，所以，此钢通常在调质或正火状态下使用。

力学性能正火：850 ；淬火：840 ；回火：600 ；抗拉强度：不小于600Mpa ；屈服强度：不小于355Mpa ；伸长率：16[1] % ；收缩率：40% ；冲击功：39J ；钢材交货状态硬度[1]:热轧钢:W229HB退火钢：W197HB 成分主要成分为Fe （铁元素），且含有以下少量元素：C：0.42〜0.50%Si：0.17〜0.37%Mn：0.50〜0.80%P：<0.035%S：<0.035%Cr：<0.25%Ni：<0.25%Cu：<0,25%[i]密度7.85g/cm3,弹性模量210GPa,泊松比0.269。

处理方法热处理推荐热处理温度：正火850,淬火840,回火600。

1.45号钢淬火后没有回火之前，硬度大于HRC55 （最高可达HRC62）为合格。

实际应用的最高硬度为HRC55 （高频淬火HRC58）。

2.45号钢不要采用渗碳淬火的热处理工艺。

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质+ 表面淬火高。

其表面含碳量0.8――1.2%,芯部一般在0.1 ――0.25% （特殊情况下采用0.35%）。

钢材的力学性能特点
钢材是一种重要的建筑材料，具有优异的力学性能，被广泛用于建筑、桥梁、船舶和机械制造等领域。

钢材的力学性能特点主要体现在以下几个方面。

强度高
钢材具有很高的抗拉强度和屈服强度，可以承受较大的拉伸力而不易断裂。

这使得钢材成为制造各种强度要求高的结构和零部件的理想材料。

韧性好
钢材不仅具有高强度，还具有良好的韧性，能够在受到外部冲击或压力时产生一定程度的塑性变形而不破裂。

这种性能使得钢材在受到动态荷载时表现出较好的抗震、抗冲击性能，可以有效保护建筑结构和设备。

可塑性强
钢材的塑性变形能力较强，易于加工成各种形状和尺寸的零部件，因而广泛应用于各种机械制造领域。

此外，钢材还可以通过冷加工或热加工等工艺加工成各种复杂的构件，满足不同工程项目的需求。

焊接性好
钢材具有良好的焊接性能，可以通过各种焊接方法连接成各种复杂的结构和部件，提高了施工的效率和工程质量。

耐腐蚀性能优异
一些合金钢、不锈钢等钢材具有较好的耐腐蚀性能，能够在潮湿、腐蚀性环境中长期工作而不受影响，因而可以用于制造船舶、化工设备、海洋平台等耐腐蚀性能要求高的产品。

总的来说，钢材具有高强度、良好的韧性、较强的塑性变形能力、良好的焊接性能和优异的耐腐蚀性能等特点，使其成为工程结构和机械制造中不可或缺的重要材料。

随着技术的发展，钢材的性能不断得到提升和优化，将在更多领域得到应用。

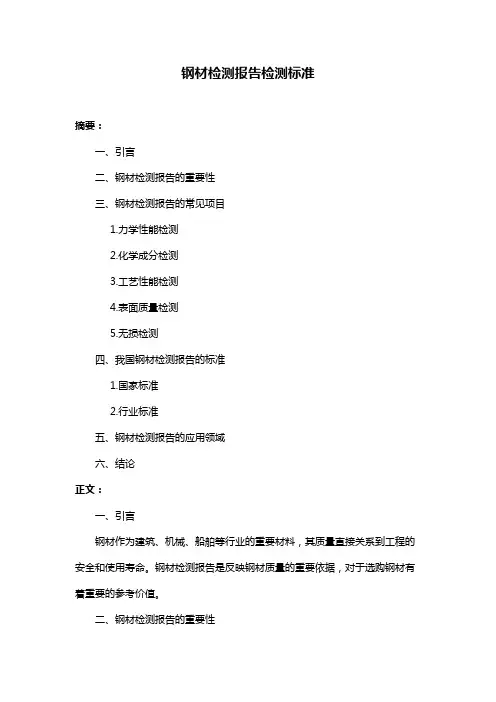

钢材检测报告检测标准摘要：一、引言二、钢材检测报告的重要性三、钢材检测报告的常见项目1.力学性能检测2.化学成分检测3.工艺性能检测4.表面质量检测5.无损检测四、我国钢材检测报告的标准1.国家标准2.行业标准五、钢材检测报告的应用领域六、结论正文：一、引言钢材作为建筑、机械、船舶等行业的重要材料，其质量直接关系到工程的安全和使用寿命。

钢材检测报告是反映钢材质量的重要依据，对于选购钢材有着重要的参考价值。

二、钢材检测报告的重要性钢材检测报告可以帮助用户了解钢材的力学性能、化学成分、工艺性能等信息，从而判断钢材是否符合工程需求。

此外，检测报告还可以作为钢材交易的凭证，保障供需双方的权益。

三、钢材检测报告的常见项目1.力学性能检测：包括抗拉强度、屈服强度、伸长率等指标，反映钢材的强度和塑性变形能力。

2.化学成分检测：分析钢材中的碳、硅、锰、磷、硫等元素的含量，以确保钢材的性能符合标准要求。

3.工艺性能检测：包括热轧、冷轧、热处理等工艺过程，以评价钢材的加工性能。

4.表面质量检测：检查钢材表面的裂纹、夹杂、折叠等缺陷，以保证钢材的表面质量。

5.无损检测：采用超声波、射线等方法检查钢材内部的缺陷，确保钢材的内部质量。

四、我国钢材检测报告的标准我国钢材检测报告的标准分为国家标准和行业标准。

国家标准由国家的标准化管理委员会制定，具有强制性；行业标准由各行业协会制定，具有一定的指导性。

这些标准为钢材检测报告提供了详细的指标和规定，保障了钢材检测报告的准确性和可靠性。

五、钢材检测报告的应用领域钢材检测报告广泛应用于建筑、机械、船舶、石油、化工等行业，为这些行业提供了重要的技术支持。

在选购钢材时，用户可以根据检测报告判断钢材的质量，从而选购到符合工程需求的钢材。

六、结论钢材检测报告是评价钢材质量的重要依据，其中包含了钢材的力学性能、化学成分、工艺性能等信息。

我国已经建立了完善的钢材检测报告标准体系，为钢材的检测和应用提供了保障。

建筑常用钢材的力学性能和工艺性能讲解钢材的技术性能包括力学性能、工艺性能和化学性能等。

力学性能主要包括拉伸性能、冲击韧性、疲劳强度、硬度等；工艺性能是钢材在加工制造过程中所表现的特性，包括冷弯性能、焊接性能、热处理性能等。

只有了解、掌握钢材的各种性能，才能正确、经济、合理地选择和使用各种钢材。

一、力学性能（一）拉伸性能钢材的拉伸性能，典型地反映在广泛使用的软钢（低碳钢）拉伸试验时得到的应力σ与应变ε的关系上，如图7.7所示。

钢材从拉伸到拉断，在外力作用下的变形可分为四个阶段，即弹性阶段、屈服阶段、强化阶段和颈缩阶段。

图7.7低碳钢受拉应力-应变1.弹性阶段在OA范围内应力与应变成正比例关系，如果卸去外力，试件则恢复原来的形状，这个阶段称为弹性阶段。

弹性阶段的最高点A所对应的应力值称为弹性极限σp。

当应力稍低于A点时，应力与应变成线性正比例关系，其斜率称为弹性模量，用e表示。

弹性模量反映钢材的刚度，即产生单位弹性应变时所需要应力的大小。

2.屈服阶段当应力超过弹性极限σp后，应力和应变不再成正比关系，应力在B上和B 下小范围内波动，而应变迅速增长。

在σ-ε关系图上出现了一个接近水平的线段。

试件出现塑性变形，AB称为屈服阶段，B下所对应的应力值称为屈服极限σs。

钢材受力达到屈服强度后，变形即迅速发展，虽然尚未破坏，但已不能满足使用要求。

所以设计中一般以屈服强度作为钢材强度取值的依据。

对于在外力作用下屈服现象不明显的钢材，规定以产生残余变形为原标距长度0.2%时的应力作为屈服强度，用σ0.2表示，称为条件屈服强度。

3.强化阶段当应力超过屈服强度后，由于钢材内部组织产生晶格扭曲、晶粒破碎等原因，阻止了塑性变形的进一步发展，钢材抵抗外力的能力重新提高。

在σ-ε关系图上形成BC段的上升曲线，这一过程称为强化阶段。

对应于最高点C的应力称为抗拉强度，用σb来表示，它是钢材所能承受的最大应力。

钢材屈服强度与抗拉强度的比值（屈强比σs/σb），是评价钢材受力特征的一个参数，屈强比能反映钢材的利用率和结构安全可靠程度。

常用钢材化学成分及力学性能01.碳素钢板(一）Q235-A.F钢(二）Q235-A钢板(三)Q235-B钢板(四)Q235-C钢板(五）20HP钢板（六）15MnHP钢板(七）20R钢板02.低合金高强度钢板（一）16MnR钢板（三）15MnVNR钢板（四）18MnMoNbR钢板(五)13MnNiMoNbR钢板03.低温钢板(一)16MnDR钢板(二)09Mn2VDR钢板(三)15MnNiDR钢板（四）09MnNiDR钢板(五)07MnNiCrMoVDR钢板04.中温抗氢钢板（一）15CrMoR钢板(二)12Cr2Mo1R钢板05.不锈钢板(一)0Cr13钢板(二)0Cr18Ni9钢板(三)1Cr18Ni9Ti钢板(四)0Cr18Ni10Ti钢板(五）0Cr17Ni12Mo2钢板(六)0Cr18Ni12Mo2Ti钢板(七)0Cr19Ni13Mo3钢板( 八)00Cr19Ni10钢板（九）00Cr17Ni14Mo2钢板(十)00Cr19Ni13Mo3钢板（十一）00Cr18Ni5Mo3Si2钢板(十二)铁素体型或马素体型钢板(十三)奥氏体型钢管(十四)奥氏体--铁素体型钢板06.碳素钢和低合金高强度钢钢管(一)GB8163中的10和20钢管（无缝管）（二）GB9948中的10和20钢管（无缝管）（三）GB6479中的10、20G、16Mn和15MnV钢管（无缝管）07.低温钢管(一）GB6479中的10、20G和16Mn钢管（无缝管）(二)09Mn2VD钢管（无缝管）08.中温抗氢钢管（一）GB9948中的12CrMo和15CrMo钢管（无缝管）(二)GB6479中的12CrMo、15CrMo、10MoWVNb、12Cr2Mo和1Cr5Mo钢管（无缝管）（三）GB5310中的12Cr1MoV钢管（无缝管）09.不锈钢管(一）GB/T14976 中的钢管表9-12 钢管的许用应力（二）GB13296 中的钢管表9～14 钢管的常温力学性能表9-15 GB150 推荐的钢管高温屈服强度表9-16 钢管的许用应力10.碳素钢和低温合金钢锻件表10-1 常用钢号（一）20 钢锻件表10-2 钢的化学成分表10-3 钢锻件的常温力学性能表10-4 GB150 标准推荐的高温屈服强度表10-5 钢锻件的许用应力（二）35 钢锻件的许用应力表10-6 化学成分表10-7 钢锻件的常温力学性能表10-8 GB150 标准推荐的高温屈服强度表10-9 钢锻件的许用应力（三）16Mn 钢锻件表10-10化学成分表10-11 钢锻件的常温力学性能表10-12 GB150 标准推荐的高温屈服强度表10-13 钢锻件的许用应力(四）15MnV 钢锻件表10-14化学成分表10-15 钢锻件的常温力学性能表10-16 GB150 标准推荐的高温屈服强度表10-17 钢锻件的许用应力（五）20MnMo 钢锻件 表10-18化学成分表10-19 钢锻件的常温力学性能表10-20 JB4726对钢锻件高温屈服强度的规定表10-21 钢锻件的许用应力(六）20MnMoNb 钢锻件表10-22化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-23 钢锻件的常温力学性能表10-24 JB4726对钢锻件高温屈服强度的规定表10-25 钢锻件的许用应力（七）15CrMo 钢锻件表10-26化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-27 钢锻件的常温力学性能表10-28 JB4726对钢锻件高温屈服强度的规定表10-29 15CrMo钢锻件的许用应力（八）35CrMo钢锻件表10-30化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-31 钢锻件的常温力学性能表10-32 JB4726对钢锻件高温屈服强度的规定表10-33 钢锻件的许用应力（九）12Cr1MoV钢锻件表10-34化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-35 钢锻件的常温力学性能表10-36 JB4726对钢锻件高温屈服强度的规定表10-37 钢锻件的许用应力（十）12Cr2Mo1 钢锻件注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-38 钢锻件的常温力学性能表10-39 JB4726对钢锻件高温屈服强度的规定表10-40 钢锻件的许用应力（十一）1Cr5Mo钢锻件表10-41化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-42 钢锻件的常温力学性能表10-43 GB150 标准推荐的高温屈服强度表10-44 钢锻件的许用应力11.低温钢锻件表11-1 中国常用钢号(一）20D 钢锻件表11-2 钢的化学成分表11-3 钢锻件的常温拉伸和低温冲击性能表11-4 钢锻件的许用应力（二）16MnD 钢锻件表11-5化学成分表11-6 钢锻件的常温拉伸和低温冲击性能表11-7 钢锻件的许用应力（三）09Mn2VD 钢锻件表11-8化学成分表11-9 钢锻件的常温拉伸和低温冲击性能表11-10 钢锻件的许用应力（四）09MnNiD 钢锻件表11-11化学成分表11-12 钢锻件的常温拉伸和低温冲击性能表11-13 钢锻件的许用应力（五）16MnMoD 和20MnMoD 钢锻件表11-14 钢的化学成分表11-15 钢锻件的常温拉伸和低温冲击性能表11-16 钢锻件的许用应力（六）08MnNiCrMoVD 钢锻件表11-17化学成分表11-18 钢锻件的常温拉伸和低温冲击性能表11-19 钢锻件的许用应力（七）10Ni3MoVD 钢锻件表11-20化学成分表11-21 钢锻件的常温拉伸和低温冲击性能表11-22 钢锻件的许用应力12.不锈钢锻件(一)0Cr13和1Cr13钢锻件（二）0Cr18Ni9和00Cr19Ni10钢锻件(三)0Cr17Ni12Mo2和00Cr17Ni14Mo2钢锻件（四）1Cr18Ni9和0Cr18Ni10Ti钢锻件（五）00Cr18Ni5Mo3Si2钢锻件13.超高压容器锻件1、34CrNi3MoA钢化学成分2、34CrNi3MoA钢锻件的力学性能14.螺柱用钢材（一）Q235-A镇静钢（二）35钢(三)螺柱用合金结构钢15.碳素钢和低温合金钢铸件(一）ZG200-400H铸钢(二）ZG230-450H铸钢(三）ZG275-485H铸钢16.不锈钢铸件（一）ZG1Cr13铸钢（二）ZG0Cr18Ni9和ZG00Cr18Ni10(三）ZG1Cr18Ni9Ti和ZG0Cr18Ni9Ti铸钢(四）ZG0Cr18Ni12Mo2Ti铸钢。

钢材
1、钢棒试验规定要求达到，主筋宜采用预应力混凝土钢棒其质量应符合YB/111规定，常用的D类低松弛异形钢棒力学性能符合下表要求：
主筋墩头必须符合下表要求规定：
2、螺旋钢筋采用冷拨低碳钢丝低碳钢热扎圆盘条其质量符合GB/T701规定，其冷拨低碳钢丝机械性能符合下表要求：
根据管桩规格而确定一般，外径Φ500以下管桩螺旋筋直径应不小于Φ4，外径Φ500~Φ600以下管桩螺旋筋直径应不小于Φ5。

螺旋筋螺距不得大于110mm、两端1~1.5m范围内螺距应控制40~60m范围两边要密2~3圈。

钢筋笼焊接后预应力钢筋间距偏差不得超过±5m，螺距不得超过±10m，。

3、端板、桩套箍及桩尖的钢材A3或AY3钢板应符合GB/T700 中Q235的规定。

端部锚固筋采用热扎带肋钢筋，焊条采用E4300~4313, 焊缝质量不应低于二级。

规定，其冷拨低碳钢丝机械性能符合下表要求：。

建筑钢材实验报告内容实验目的1. 了解建筑钢材的组成成分和性能特点；2. 掌握常见建筑钢材的力学性能测试方法；3. 分析不同材质的建筑钢材的适用场景。

实验原理建筑钢材是指在建筑结构中使用的钢材，主要由碳素钢和合金钢构成。

碳素钢是指钢中碳元素含量小于2%的钢材，合金钢是指钢中除碳、铁以外含有其他合金元素的钢材。

钢材的性能特点包括强度、韧性、塑性等。

根据建筑钢材的组成和性能特点，常用的实验方法主要包括拉伸试验、冲击试验、硬度试验等。

实验装置和试样本次实验使用的设备包括万能试验机、冲击试验机和硬度计。

试样采用三种常见的建筑钢材：低碳钢、中碳钢和合金钢。

实验步骤1. 拉伸试验：- 将试样固定在拉伸试验机上；- 开始施加载荷，逐渐增大，记录载荷和试样伸长量的变化；- 当试样断裂时停止施加载荷，记录断裂载荷和伸长率。

2. 冲击试验：- 将试样固定在冲击试验机上；- 使试样处于准备状态，调整冲击试验机的参数；- 施加冲击载荷，记录冲击能量和冲击吸收量。

3. 硬度试验：- 将试样放置在硬度计上；- 用一定的载荷压在试样上；- 记录载荷和压痕的尺寸；- 根据载荷和压痕尺寸计算出试样的硬度值。

实验结果和分析1. 拉伸试验：- 低碳钢的断裂载荷较低，但伸长率较高，表现出较好的韧性和延展性；- 中碳钢的断裂载荷和伸长率介于低碳钢和合金钢之间，具有较高的强度和韧性；- 合金钢的断裂载荷最高，但伸长率较低，表现出较好的强度和硬度。

2. 冲击试验：- 低碳钢的冲击能量和冲击吸收量较小，韧性较差；- 中碳钢的冲击能量和冲击吸收量适中，具有较好的韧性；- 合金钢的冲击能量和冲击吸收量较大，表现出较好的韧性和抗冲击性能。

3. 硬度试验：- 低碳钢的硬度较低，易于加工变形，适用于一些弯曲和冲压的加工场景；- 中碳钢的硬度适中，具有较好的强度和韧性，适用于一些需要综合性能的场景；- 合金钢的硬度较高，适用于一些需要高强度和抗磨性能的场景。

钢材检测报告引言：本报告旨在详细介绍钢材的检测方法和结果，以及对检测结果的分析和总结。

通过对钢材的全面检测，我们可以了解其物理性能、化学成分和微观结构等关键参数，以确保钢材的质量和合规性。

概述：钢材检测是钢铁行业至关重要的环节，它不仅有助于确保钢材质量，而且对于钢材的合适用途和业绩起到决定性的作用。

本报告将分为五个大点来介绍钢材检测的相关内容，包括物理性能、化学成分、微观结构、表面缺陷和尺寸偏差。

正文内容：1.物理性能1.1引伸强度1.1.1使用拉伸试验测量样品的引伸强度1.1.2分析引伸强度的结果，以确定钢材在拉伸状态下的强度特性1.2冲击韧性1.2.1使用冲击试验测量样品的冲击韧性1.2.2通过分析冲击韧性的结果，评估钢材在低温下抗冲击能力的优劣2.化学成分2.1碳含量2.1.1使用碳含量测试仪测量样品的碳含量2.1.2分析碳含量的结果，以判断钢材的硬度和韧性2.2合金元素含量2.2.1使用光谱分析仪测量样品中合金元素的含量2.2.2通过分析合金元素含量的结果，评估钢材的抗腐蚀性和其他特性3.微观结构3.1金相分析3.1.1获取钢材的金相组织图像3.1.2分析金相组织的结果，了解钢材的晶粒尺寸和相变结构3.2显微硬度测试3.2.1使用显微硬度计测量样品的显微硬度3.2.2通过分析显微硬度的结果，评估钢材的硬度分布和强度差异4.表面缺陷4.1表面质量检测4.1.1对钢材的表面进行目测检查，评估表面质量是否符合要求4.1.2使用表面缺陷检测仪器进行精细检查，检测钢材表面的裂纹、气孔等缺陷4.2渗透检测4.2.1使用渗透检测方法检查钢材的裂纹和漏洞4.2.2通过分析渗透检测结果，评估钢材的可靠性和安全性5.尺寸偏差5.1外观尺寸检测5.1.1使用尺寸测量仪器对钢材的长度、宽度和厚度等外观尺寸进行测量5.1.2对测量结果进行分析，判断钢材的尺寸是否满足要求5.2几何形状检测5.2.1使用形状测量仪器对钢材的直线度、平面度和角度等几何形状进行测量5.2.2分析测量结果，评估钢材的几何形状是否达到标准要求总结：通过对钢材的检测，我们可以全面了解钢材的物理性能、化学成分、微观结构、表面缺陷和尺寸偏差等关键参数。
