5.3将选用的转子使用碎布擦拭干净,左手捏紧连接螺杆,右手逆时针将转子旋入固定;5.3 调节粘度计底部的螺母,使仪器后面的水平器的气泡处于圆圈中间;5.4 将装有待测样品的烧杯放置到转子正中央,保持转子中心与烧杯中心共线;5.5左手轻托粘度计主体,右手旋转升降旋钮徐徐下降仪器,将转子浸入烧杯内浆料中,使浆料界面与转子刻度线平齐;5.5 打开粘度计电源,进入欢迎界面(图1);5.7 点击“OK”键,显示界面自动跳到转子选择界面(图2),点击“>”调节到“4#转子”(图3);5.8 点击“∨”键,跳到转速选择(图4),然后按“>”键,调整为转速“60转/分”(图5);5.9 点击“OK键”开始测量,待粘度显示数值比较稳定,百分比达到100%时读取数据,记录数据;(图6);图5 图6 图75.10记录数据后,点击“RESET”键,停止粘度计工作(图7),关闭开关,取下物料、转子、清洗烧杯、转子等。
6.检验标准6.1正极、负极粘度标准:依《正、负极配料作业指导书》,抽检频率为每批次每台机的浆料都进行粘度测定。
6.2 转子转速的选择:(1)正负极胶液、浆料粘度测试选择4#转子,转速60转/分;(2)其它液体粘度测试根据需要选择不同的转子;7.注意事项7.1装卸转子时应小心操作,不可用力过大,不可使转子横向受力,以免转子弯曲;7.2 升降仪器时,应用手托住,防止仪器自重坠落损坏;7.3电源必须有符合规定的电压及频率:220±22V,50Hz±0.5Hz;7.4使用时应保持仪器的水平位置,并且要安全牢固;7.5仪器转动时,切勿触摸转动中的转子或输出轴,否则将损坏仪器;7.6 使用后,及时拆除转子,防止转子生锈产生测量误差;7.7转子应选择仪器佩带转子,严禁数台仪器和转子混合使用;8.记录表单《负极配料过程记录表》《正极配料过程记录表》。
粘度计操作手册一.手动测定适用机型pcu-201,203,2051、安装好内外筒(注:内筒为反丝螺纹,安装时请小心)。
确认零位,按一下键,确认空转时黏度范围0-0.5 Pa·S之间。
如超出范围请用精密螺丝刀在箭头处调零位2、将锡膏罐放入恒温槽内,旋紧固定钮。
确认机器后部温度开关的位置。
注:1.用容量为100CC恒温槽时,开关在100CC处。
2.用300CC恒温槽时,开关在300CC处。
3.在300CC恒温槽里放入垫片,测100CC的罐子时,开关在ADAPTER处。
3、设定温度,一般为25度。
注:单位为。
4、设定回转数,一般为10转。
5、按一下键,传感器会旋转,机器进入搅拌状态。
MIX灯亮起。
6、按键,放下传感器。
传感器外筒排出口高于液面5毫米。
7、按一下温调开关,使调温状态指示灯1 亮起。
(注:①为测锡膏,②为测硅胶校正液,③为备用测锡膏)8、搅拌约5分钟后,START灯会自动亮起,机器进入手动测定状态。
9、待黏度值稳定后,约15分钟,按一下打印键,机器会打印出当前的时间,温度,回转数,黏度等。
10、报警功能(注:此功能为可选项)手动测定时,可选择是否使用此功能。
设定一个黏度值下限,假设为150pa.s(单位为0.1pa.s)。
开始测定后,按一下ALARM开关,开启报警功能。
当测出的黏度值高于150pa.s以后,又跌倒低于150pa.s时,测定停止,报警器响起。
如果想解除警报,按一下ALARM开关。
如将黏度值设为[0000]时,报警功能自动解除。
注:黏度测定精度:指定值的±5﹪。
黏度值重复精度:±0.5﹪。
工作室温:20℃-30℃。
温调范围:室温±5℃,内设恒温槽。
温度设定范围:16℃-34℃。
控温精度:±0.5℃。
零位修正:范围0-0.5 Pa·S。
GAIN 黏度值增益调整,用硅胶校正时,误差范围为±1﹪。
二.J IS规则测定法适用机型PCU-203,2051、安装好内外筒。
粘度计使用方法说明书一、简介粘度计是一种用于测量液体粘度的仪器。
本使用方法说明书将详细介绍粘度计的正确使用方法,以帮助用户准确并顺利地使用该设备。
二、设备说明粘度计由控制面板、转子、显示屏和电源等部分组成。
在使用前,请先了解设备的各个部分及其功能。
1. 控制面板:控制面板上有不同的按钮和调节旋钮,用于启动和停止粘度计、调节测量参数和显示相关信息。
2. 转子:转子是粘度计中最重要的部分,它通过旋转来测量液体的粘度。
3. 显示屏:显示屏上可以直观地显示当前液体的粘度数值和其他相关信息。
4. 电源:粘度计使用电源为其供电。
三、使用步骤以下是使用粘度计的基本步骤,按照以下顺序进行操作:1. 准备工作a. 将粘度计放置在平稳的台面上,并确保设备的稳定和垂直性。
b. 将粘度计连接至电源,并确保电源正常工作。
c. 按照需求选择合适的转子,并将其固定在设备上。
2. 开机与设置a. 按下控制面板上的电源按钮,启动粘度计。
b. 使用控制面板上的按钮和调节旋钮,设置适当的测量参数,如旋转速度、温度等。
3. 校准a. 在开始测量之前,进行校准以确保粘度计的准确性。
b. 根据校准操作提示,将标准溶液置于粘度计中进行校准。
4. 测量a. 将待测液体样品倒入粘度计容器中。
b. 通过控制面板设置的测量参数,启动转子开始测量。
c. 等待一段时间,直至测量完成。
5. 结果记录与分析a. 当测量完成后,粘度计将显示测量结果。
b. 如有需要,可以记录测量结果以备后续分析和比较。
6. 关机与清洁a. 测量完成后,按下控制面板上的停止按钮,停止粘度计的运行。
b. 切断电源,并将粘度计进行彻底的清洁和维护。
四、注意事项在使用粘度计时,请注意以下事项以确保安全和准确性:1. 请按照说明书提供的操作步骤进行操作,不得私自更改或修改设备的任何部分。
2. 请确保设备连接的电源稳定和可靠,避免供电不足或过电等情况。
3. 在测量过程中,避免发生碰撞或意外撞击设备,以防损坏或测量误差。
旋转粘度计使用说明书-CAL-FENGHAI.-(YICAI)-Company One1旋转粘度计操作步骤1. 清理粘度计,调节两个水平调节脚,直至粘度计顶部的水泡在中央位置。
(调水平)2. 将转子保护框架装在粘度计上(向右旋入装上,向左旋出卸下)3. 将选用的转子旋入连接螺杆(向左旋入装上,向右旋出卸下)4. 插入电源,打开粘度计后面开关按钮。
5. 输入选用的转子号:每按转子键一次,屏幕显示的转子号相应改变,直至屏幕显示为所选转子号。
6. 选择转速:按“转速”键设置转速,并通过按“TAB”键可逐位移向当前显示转速的十位、个位及十分位,待选定后,通过按数字增加键“”或减少键“”来设置十位、个位及十分位等的转速大小。
转速设置完毕后,按转速键确认。
7. 旋动升降架旋钮,使粘度计缓慢的下降,转子逐渐浸入被测液体当中,直至转子上的标记与液面相平为止。
调整粘度计位置至水平。
8. 按下“测量”键,步进电机开始旋转,适当时间(读数大致稳定)后即可同时测得当前转子、该转速下的粘度值和百分计标度。
9. 在测量过程中,如果需要转换转子,可直接按“复位”键。
(此时电机停止转动,而粘度计不断电)。
当转子更换完毕后,重复以上6-8项即可继续进行测量。
尤其要注意的是:更换转子后一定要调整仪器上对应的转子号SP。
10. 测量完毕后,按“复位”键,同时关闭电源开关。
旋动升降架旋钮,使粘度计缓慢的上升,取出测量样品。
卸下转子,并将转子、仪器及试验台清理干净。
操作说明:1. 转子选择先大约估计被测样品的粘度范围,高粘度的样品选择小体积(3、4号)转子和慢的转速,低粘度的样品选用大体积(1、2号)转子和快的转速。
每次产量的百分计标度(扭矩)在20%—90%之间为正常值,在此范围内测得的粘度值为正确值。
否则要更换转速和转子,同时要根据选用的转子改变转子号SP。
(即低粘度用1号转子,高粘度用4号转子)2.超出测量范围当超出当前转速和当前转子测量范围时,屏幕会有显示,同时发出“嘟嘟”的报警声。
上海越平科学仪器(苏州)制造有限公司地址:苏州市吴中区木渎镇花苑东路5号 邮编:215001E-mail:*****************苏制00000746-1用户手册——NDJ-79型旋转式粘度计上海越平科学仪器(苏州)制造有限公司ShanghaiYuePingscientificinstrument(Suzhou)ManufacturingCo.,Ltd.感谢您选购使用上海越平科学仪器(苏州)制造有限公司生产NDJ-79型旋转式粘度计是一种测量各种牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的精密仪器。
如与特定转子配用,还可以测定非牛顿型液体的流变性。
它具有使用方便、性能稳定、维护简单等优点,适用于测量各种油脂、油漆、油墨、涂料、塑料、浆料、橡胶、乳胶、洗涤剂、树脂、炼乳、奶油、药物以及化妆品等各种流体的粘度,是纺织、化工、石油、机电、医药、食品、轻工、建筑、等行业以及大专院校,科研单位,军工部门的实验室,分析室之必备仪器。
主要技术指标测量范围1~1×106mpa.s转子规格分Ⅱ、Ⅲ单元转子转速750r/min、75r/min、7.5r/min测量精度±5%(牛顿液体)供电电源交流220V50Hz工作环境温度5℃—35℃,相对湿度不大于80%外形尺寸170×140×440mm仪器重量15kg仪器的工作原理仪器的驱动是靠一个微型的同步电动机,它以750r/min的恒速旋转,几乎不受荷载和电源电压变化的影响。
电动机的壳体采用悬挂式安装,它通过转轴带动转筒旋转,当转筒在被测液体中旋转时受到粘滞阻力作用,从而产生反作用力使电动机壳体偏转,电动机壳体与两根一正一反安装的金属游丝相连,壳体的转动使游丝产生扭矩。
当游丝的力矩与粘滞阻力矩达到平衡时,与电动机壳体相连接的指针便在刻度盘上指出某一数值,此数值与转筒所受粘滞阻力成正比,于是刻度读数乘上转筒因子就表示动力粘度的量值。

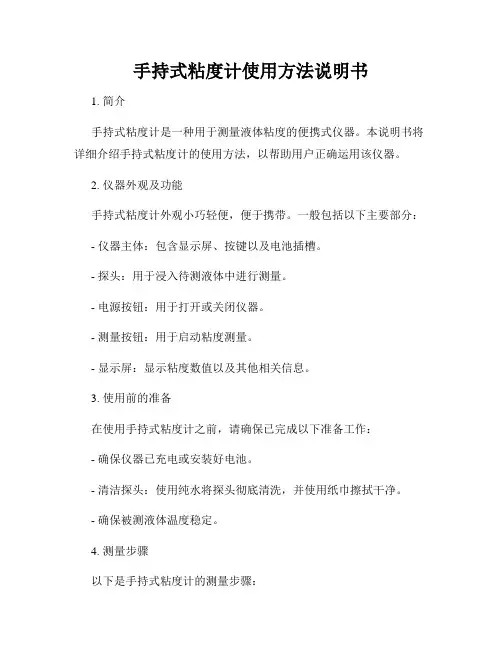

手持式粘度计使用方法说明书1. 简介手持式粘度计是一种用于测量液体粘度的便携式仪器。
本说明书将详细介绍手持式粘度计的使用方法,以帮助用户正确运用该仪器。
2. 仪器外观及功能手持式粘度计外观小巧轻便,便于携带。
一般包括以下主要部分:- 仪器主体:包含显示屏、按键以及电池插槽。
- 探头:用于浸入待测液体中进行测量。
- 电源按钮:用于打开或关闭仪器。
- 测量按钮:用于启动粘度测量。
- 显示屏:显示粘度数值以及其他相关信息。
3. 使用前的准备在使用手持式粘度计之前,请确保已完成以下准备工作:- 确保仪器已充电或安装好电池。
- 清洁探头:使用纯水将探头彻底清洗,并使用纸巾擦拭干净。
- 确保被测液体温度稳定。
4. 测量步骤以下是手持式粘度计的测量步骤:1) 打开仪器:按下电源按钮,待显示屏显示亮起。
2) 按下测量按钮:仪器即进入测量模式。
3) 将探头浸入待测液体中:探头应完全浸入,并确保不碰触容器底部或侧壁。
4) 等待测量结果:仪器将会自动测量液体的粘度,待显示屏上显示结果后,即可进行下一步操作。
5. 结果解读手持式粘度计的结果将会以数值的形式显示在显示屏上。
一般来说,数值越高,表示液体的粘度越大;反之,数值越低表示粘度越小。
6. 注意事项在使用手持式粘度计时,请注意以下事项:- 避免将仪器浸入高温或腐蚀性液体中。
- 使用后,请及时清洁仪器和探头。
- 避免剧烈震动或摔落仪器,以免损坏精密部件。
- 使用时需注意自身安全,避免仪器与身体直接接触。
7. 故障排除在使用手持式粘度计时,可能会遇到以下问题和解决方法:- 无法启动:请确认电池是否已完全安装或充电是否正常。
- 显示错误结果:请检查探头是否干净,重新清洁后再进行测量。
- 仪器异常发热或异味:请立即停止使用,并联系售后服务部门进行维修。
8. 保养与储存好的保养和储存能够延长手持式粘度计的使用寿命:- 使用后,请注意及时清洁仪器和探头。
- 避免长时间不使用,请及时取出电池或充电来保持电池寿命。

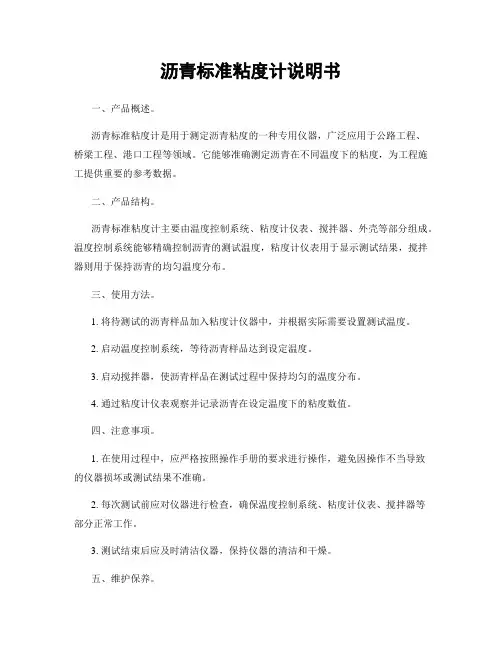

沥青标准粘度计说明书一、产品概述。
沥青标准粘度计是用于测定沥青粘度的一种专用仪器,广泛应用于公路工程、桥梁工程、港口工程等领域。
它能够准确测定沥青在不同温度下的粘度,为工程施工提供重要的参考数据。
二、产品结构。
沥青标准粘度计主要由温度控制系统、粘度计仪表、搅拌器、外壳等部分组成。
温度控制系统能够精确控制沥青的测试温度,粘度计仪表用于显示测试结果,搅拌器则用于保持沥青的均匀温度分布。
三、使用方法。
1. 将待测试的沥青样品加入粘度计仪器中,并根据实际需要设置测试温度。
2. 启动温度控制系统,等待沥青样品达到设定温度。
3. 启动搅拌器,使沥青样品在测试过程中保持均匀的温度分布。
4. 通过粘度计仪表观察并记录沥青在设定温度下的粘度数值。
四、注意事项。
1. 在使用过程中,应严格按照操作手册的要求进行操作,避免因操作不当导致的仪器损坏或测试结果不准确。
2. 每次测试前应对仪器进行检查,确保温度控制系统、粘度计仪表、搅拌器等部分正常工作。
3. 测试结束后应及时清洁仪器,保持仪器的清洁和干燥。
五、维护保养。
1. 定期对沥青标准粘度计进行维护保养,包括清洁仪器表面、检查仪器连接部分是否松动、润滑搅拌器轴承等。
2. 定期对温度控制系统进行校准,确保测试温度的准确性。
3. 仪器长时间不使用时,应将其存放在干燥通风处,避免受潮或受到其他损坏。
六、结语。
沥青标准粘度计作为一种重要的测试仪器,在工程施工中发挥着重要作用。
正确的使用和维护保养能够保证测试结果的准确性,延长仪器的使用寿命,为工程施工提供可靠的数据支持。
希望用户能够严格按照说明书要求进行操作,并定期进行维护保养,确保仪器的正常使用。
NDJ-5S数字旋转粘度计使用说明书上海地学仪器研究所一、概述NDJ-5S型数字旋转粘度计是一种依托单片微处理机技术开发研制,用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。
与同类仪器相比,具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点,广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。
二、主要技术性能1.测定范围:10mPa·s~100000m Pa·s2.转子规格:1、2、3、4号四种转子3.转子转速:6转/分、12转/分、30转/分、60转/分4.测量方式:手动、自动5.测量误差:±5%(牛顿液体)6.外形尺寸:105mm×120mm×160mm(不包括底座)7.净重:2.5kg(不包括底座)8.使用环境条件:(1)环境温度5℃~35℃;(2)相对湿度:不大于80%;(3)供电电源:电压220V±22V,频率50Hz±0.5Hz;(4)产品附近无强的电磁场干扰,无剧烈震动,无腐蚀性气体。
三、工作原理1.程控电机根据程序给定的转速带动转轴稳定旋转,通过钮矩传感器再带动标准转子旋转。
当转子在某种液体中旋转时,由于液体的粘滞性,转子就受到一个与粘度成正比的扭力,通过扭矩传感器测量这个扭力的大小,就可得到液体的粘度。
为了扩大测量范围,所以配备了四种标准转子和给定了四个转速档。
2.要测量10m Pa·s~100000m Pa·s这样宽的粘度范围,必须采用不同组合的转子和转速。
本仪器的转速分为四档,转子也分为四种不同的规格。
由它们组成各种不同的组合,就可以测出测定范围内的任何粘度值。
面板中间有上、下、左、右、回车5个组合键。
粘度计使用说明书【前言】粘度计是广泛应用于化学、涂料、医药、食品等领域的一种重要实验仪器。
本使用说明书旨在为用户提供使用粘度计的详细指导,以确保准确测量样品的粘度。
【1. 仪器概述】粘度计是一种用于测量液体粘度的仪器,采用旋转转子的方法进行测量。
粘度计由转子、外壳、显示屏、操作按钮等组成。
转子通过旋转在液体中产生阻力,通过测量阻力大小来推断液体的粘度。
【2. 准备工作】2.1 确保粘度计处于水平状态,避免仪器倾斜影响测量结果。
2.2 检查仪器转子是否干净,并使用无纺布蘸取去离子水擦拭转子表面。
2.3 将待测样品放入测量容器中,并确保容器干净无杂质。
【3. 仪器操作】3.1 打开粘度计电源,待仪器启动完成后,进入待机模式。
3.2 将测量容器放入粘度计的样品架上并锁紧,确保容器无晃动。
3.3 通过触摸屏或操作按钮选择所需测量参数,如转速、温度等。
3.4 点击开始按钮,仪器开始工作,显示屏上即可实时显示测量结果。
【4. 注意事项】4.1 在操作过程中,避免触摸转子等部件,以防止污染样品或受伤。
4.2 粘度计在工作过程中会产生一定的噪音,请勿将耳朵过近放置于仪器旁。
4.3 若样品存在气泡,可轻轻震荡或拍打容器,有助于排除气泡以获得更准确的测量结果。
4.4 操作结束后,关闭粘度计电源,并及时清洁仪器表面。
【5. 故障排除】5.1 若粘度计显示屏故障或显示异常,可尝试重新启动仪器或联系维修人员。
5.2 若旋钮转动不灵活或异常声响,应立即停止使用,并联系维修人员进行维修。
【6. 维护保养】6.1 定期清洁仪器表面和测量容器,以保证测量结果的准确性。
6.2 注意避免仪器长时间暴露在阳光直射下,防止仪器老化。
6.3 按照规定周期进行粘度计的校准和维护,确保粘度计的正常运行。
【结语】本使用说明书是粘度计的基本操作指南,仅供参考。
为确保粘度计的正常运行和测量准确性,用户应严格按照本说明书进行操作。
如有其他疑问或故障,请及时联系仪器供应商或售后服务人员。

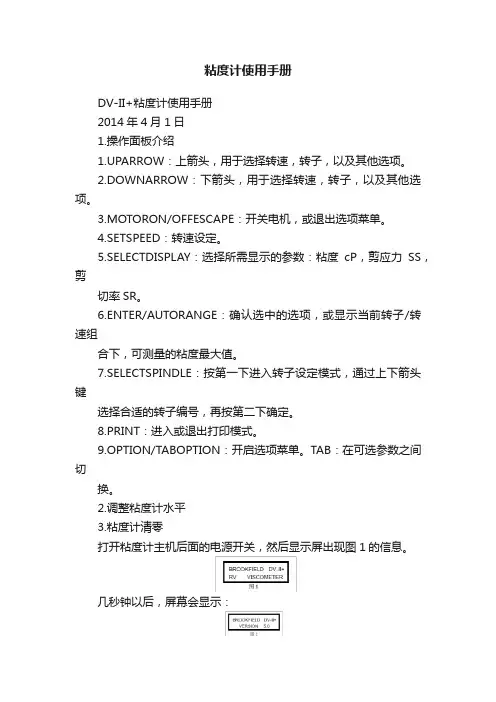

粘度计使用手册DV-II+粘度计使用手册2014年4月1日1.操作面板介绍1.UPARROW:上箭头,用于选择转速,转子,以及其他选项。
2.DOWNARROW:下箭头,用于选择转速,转子,以及其他选项。
3.MOTORON/OFFESCAPE:开关电机,或退出选项菜单。
4.SETSPEED:转速设定。
5.SELECTDISPLAY:选择所需显示的参数:粘度cP,剪应力SS,剪切率SR。
6.ENTER/AUTORANGE:确认选中的选项,或显示当前转子/转速组合下,可测量的粘度最大值。
7.SELECTSPINDLE:按第一下进入转子设定模式,通过上下箭头键选择合适的转子编号,再按第二下确定。
8.PRINT:进入或退出打印模式。
9.OPTION/TABOPTION:开启选项菜单。
TAB:在可选参数之间切换。
2.调整粘度计水平3.粘度计清零打开粘度计主机后面的电源开关,然后显示屏出现图1的信息。
几秒钟以后,屏幕会显示:这时不需要按任何键。
一会之后,荧屏显示为:取下转子,按任意键,DV-II+开始自动校零。
屏幕会闪烁“Autozeroing”。
过了大约15秒钟,屏幕显示如图4的信息:装上转子(顺时针方向旋转),然后按任意键,屏幕会出现默认信息:这与你上次测试所选的温度单位(℃或℉)和粘度单位(cP或mPa.s)有关。
4.电子间隙调节说明:切换开关:开启/关闭电子间隙设定功能,拨向左,关闭电子间隙设定功能,拨向右,开启电子间隙设定功能。
红色指示灯:亮时,表示开启电子间隙设定功能。
黄色指示灯:亮时,表示“接触点”已经找到。
位置标记滑块:用于当找到触点时,标记接触点在微调环上的相对位置。
微调环:用于调节锥与板之间的相对间隙。
左旋(顺时针)降低样品杯的位置,右旋(反时针)则升高样品杯。
环上每格代表0.0005英寸的移动量。
电子间隙设置步骤1.将指示灯打开,进入间隙调节状态,此时红灯亮。
2.如果黄灯也亮,就要顺时针旋转有刻度的微调环直到黄灯灭。
旋转粘度计使用说明书
旋转粘度计是一种用于测量液体粘度的仪器,它通常用于工业
生产、实验室研究和质量控制中。
以下是旋转粘度计的使用说明书:
1. 准备工作,首先要确保旋转粘度计干净,没有杂质和损坏。
检查旋转粘度计的转子和外壳是否完好无损。
然后将粘度计放置在
水平的台面上,以确保测量的准确性。
2. 校准,在使用旋转粘度计之前,需要进行校准。
校准过程包
括将粘度计放入标准液体中,按照说明书上的步骤进行调整,以确
保粘度计的准确性和可靠性。
3. 取样,在进行粘度测量之前,需要取样液体并将其倒入粘度
计的容器中。
确保取样液体足够覆盖转子,并且没有气泡或杂质。
4. 测量,将取样液体的容器放置在粘度计上,启动仪器,转子
开始旋转。
根据仪器上的显示或指示,记录测量结果。
通常,旋转
粘度计会提供液体的粘度值以及相关的温度等信息。
5. 清洁,测量结束后,及时清洁粘度计,以防止残留物影响下
次测量的准确性。
使用清洁剂和软布进行清洁,并确保干燥后存放。
6. 维护,定期检查旋转粘度计的状态,确保其正常工作。
需要
特别注意转子的磨损和润滑情况,以及仪器的电子部分是否正常。
总的来说,旋转粘度计的使用需要注意仪器的准备、校准、取样、测量、清洁和维护等步骤。
正确的使用和维护旋转粘度计可以
确保测量结果的准确性和可靠性,从而为生产和实验提供有力的支持。
希望这些信息能够帮助你更好地使用旋转粘度计。
粘度计操作手册一.手动测定适用机型pcu-201,203,2051、安装好内外筒(注:内筒为反丝螺纹,安装时请小心)。
确认零位,按一下键,确认空转时黏度范围0-0.5 Pa·S之间。
如超出范围请用精密螺丝刀在箭头处调零位2、将锡膏罐放入恒温槽内,旋紧固定钮。
确认机器后部温度开关的位置。
注:1.用容量为100CC恒温槽时,开关在100CC处。
2.用300CC恒温槽时,开关在300CC处。
3.在300CC恒温槽里放入垫片,测100CC的罐子时,开关在ADAPTER处。
3、设定温度,一般为25度。
注:单位为。
4、设定回转数,一般为10转。
5、按一下键,传感器会旋转,机器进入搅拌状态。
MIX灯亮起。
6、按键,放下传感器。
传感器外筒排出口高于液面5毫米。
7、按一下温调开关,使调温状态指示灯1 亮起。
(注:①为测锡膏,②为测硅胶校正液,③为备用测锡膏)8、搅拌约5分钟后,START灯会自动亮起,机器进入手动测定状态。
9、待黏度值稳定后,约15分钟,按一下打印键,机器会打印出当前的时间,温度,回转数,黏度等。
10、报警功能(注:此功能为可选项)手动测定时,可选择是否使用此功能。
设定一个黏度值下限,假设为150pa.s(单位为0.1pa.s)。
开始测定后,按一下ALARM开关,开启报警功能。
当测出的黏度值高于150pa.s以后,又跌倒低于150pa.s时,测定停止,报警器响起。
如果想解除警报,按一下ALARM开关。
如将黏度值设为[0000]时,报警功能自动解除。
注:黏度测定精度:指定值的±5﹪。
黏度值重复精度:±0.5﹪。
工作室温:20℃-30℃。
温调范围:室温±5℃,内设恒温槽。
温度设定范围:16℃-34℃。
控温精度:±0.5℃。
零位修正:范围0-0.5 Pa·S。
GAIN 黏度值增益调整,用硅胶校正时,误差范围为±1﹪。
二.J IS规则测定法适用机型PCU-203,2051、安装好内外筒。
粘度计操作指南说明书一、介绍粘度计是一种用于测量液体黏度的实验室仪器。
本指南将详细介绍如何正确操作粘度计,以确保准确和一致的测量结果。
二、操作前的准备工作1. 确保粘度计外观整洁无损,仪器零部件完好。
2. 检查粘度计是否被校准并保持在合适的温度下。
3. 确保工作区域干净整洁,并保持稳定的温度。
4. 使用合适的溶液或样品准备好用于测试的液体。
5. 根据润滑剂的不同,选择合适的测量杯或克氏管。
三、操作步骤1. 将粘度计放置在水平的工作台上,并确保仪器平稳不会晃动。
2. 打开粘度计的电源开关,并等待仪器初始化完成。
3. 使用精密天平或注射器将待测液体准确地倒入测量杯、克氏管或测量槽中,确保液体接触表面充分,不产生气泡。
4. 将液体样品放入粘度计的样品台中,并确保水平和稳定。
5. 调节粘度计的测量温度至所需的设定温度。
根据不同的液体,可以通过冷却或加热操作进行温度调整。
6. 启动粘度测量程序,并等待测量结果显示稳定后进行记录。
记录时间和温度等相关参数。
7. 完成测量后,根据操作指南进行数据分析和记录。
四、粘度计的维护1. 每次使用结束后,将粘度计进行清洁并确保无残留物。
2. 定期校准粘度计以确保准确的测量结果。
3. 当出现故障或错误时,及时联系售后服务进行修复或更换零件。
4. 遵循制造商提供的更多保养和保养细节。
五、操作安全注意事项1. 在操作粘度计时,要遵循所有操作指南和安全规范。
2. 小心处理热液体并避免烫伤。
3. 避免粘度计的震动和碰撞,以免影响仪器的准确性。
4. 使用适当的个人防护设备,如手套和护目镜。
六、总结本操作指南旨在提供对粘度计正确操作的详细说明。
通过正确操作粘度计,可以获得准确和可靠的测量结果,并确保实验的可重复性和准确性。
在使用粘度计之前,请确保熟悉并理解所用仪器的操作指南和相关安全要求。
如有任何疑问或困惑,请咨询制造商或相关专业人士的帮助。
参考文献:[1] 张鹏. 粘度计在油品检测中的应用[J]. 测绘科技装备, 2020, 3(6): 86-88.[2] 卢丹丹, 林沛, 杨瑶. 粘度计在滑动轴承油润滑膜特性测试中的应用[J]. 机械传动, 2018。
USER ’S INSTRUCTIONS使用说明书使用产品前请仔细阅读本使用说明书,并请妥善保管旋转式粘度计前言感谢您选择力辰科旋转式粘度计,为获得更好的使用体验,请认真阅读本使用说明书,并遵守安全操作规范!请妥善保管本使用说明书以便需要时查阅!注意事项:请确保只有受过相关训练的人员才能操作使用本仪器。
请遵守安全规范、人身安全和事故防止等相关规范。
注意-磁场!使用时需注意磁场对周边环境的影响,尤其是数据存储器、心脏起搏器。
请将仪器放置于平稳、清洁、防滑、干燥和防火的台面上。
请注意远离腐蚀性气体。
注意避免仪器电源线触及盘面。
请根据处理介质的种类,选择合适的防护装置,否则可能会出现液体飞溅、释放有毒或可燃气体等危险。
每次使用前请注意检查仪器和配件确保无损。
请根据处理介质的种类,选择合适的防护装置。
处理有毒、易挥发介质时,请使用密闭容器并在合适的通风橱中进行。
本仪器适用于常温环境下使用。
仪器必须在指定频率、电压和允差范围内测定,否则将会影响测量精度。
必要时须按修正公式进行修正。
开启电机启动开关,如电机未能及时启动,就立即关闭开关,再重新启动。
电机不得长时间连续使用(一般不超过4小时)。
仪器经精密校正,不得随意拆装。
测量容器和转子用毕即可进行清洗,保持清洁干燥。
第II、第III测定组转子的U行弹簧环可拉出后进行转子内外清洗,插入弹簧即可重新装上以备使用。
拆装联轴器时不可用力过大,先插入插杆,然后装卸滚花螺母(倒牙螺纹)仪器使用完毕,请将调零螺丝放松。
NDJ-79旋转式粘度计是一种测量各种牛顿型液体的绝对粘度和非牛顿型液体的表现粘度的精密仪器,具有使用方便、性能稳定、维护简单等优点。
适用于测量各种油脂、油漆、油墨、涂料、塑料、浆料、橡胶、乳胶、洗涤剂、树脂、乳炼奶油、药物以及化妆品各种流体的粘度。
是纺织、化工、石油、机电、医药、食品、轻工、建筑等行业以及大专院校、科研单位、军工部门的实验室必备仪器。
NDJ-79旋转式粘度计考虑到I号测定组织结构不严密,无温度控制,其测定结果只能提供近似值,而不是精确值,这与计量仪器的要求不相符。
NDJ-1S/4S数显粘度计使用说明书NDJ-1S(4S)型数字显示粘度计是传统指针式旋转粘度计的升级换代产品。
本仪器采用先进的机械设计、制造工艺和单片机控制技术,LED数码管显示,测量准确;本粘度计采用简洁的三个按键操作模式,一键选配转子号,一键调整转速,一键读取粘度值,使用极为方便。
本仪器具有测量灵敏度高,测试结果可靠,使用操作方便,造型美观大方等特点,是用来测量牛顿液体的绝对粘度和非牛顿液体的表观粘度的理想仪器,可广泛应用于油脂、油漆、塑料、药物、食品、涂料、洗涤剂等各种流体粘度的测量。
型号NDJ-1SNDJ-4S测量范围1~1×105mPa.s 1~2×106mPa.s转子规格标配1-4号转子(选配0号转子可测低粘度至0.1~10mPa.s)转子转速(转/分)6、12、30、600.3、0.6、1.5、3、6、12、30、60测量停止测量结果稳定后,转子自动停止测量精度±2%(牛顿液体)供电电源交流220V±10% 50HZ±10%工作环境温度5℃~35℃,相对湿度不大于80% 外形尺寸280×320×390净重 4.5Kg本仪器为数显粘度计,由电机经变速带动转子作恒速旋转。
当转子在液中旋转时,液体会产生作用在转子上的粘度力矩。
液体的粘度越大,该粘性力矩也越大;反之,液体的粘度越小,该粘性力矩也越小。
该作用在转子上的粘性力矩由传感器检测拾取,经单片机处理后得出被测液体的粘度。
本仪器采用单片机技术能方便地设定量程(转子号及转速),对传感器检测到的数据进行数字处理,并且LED数码管清晰地显示测量时设定的转子号、转速和被测液体的粘度值。
本仪器标配有4种转子(1、2、3、4号)。
NDJ-1S有4档转速(6、12、30、60转/分),由此组成的16种组合,可以测量出测定范围内的各种液体的粘度值。
NDJ-4S有8档转速(0.3、0.6、1.5、3、6、12、30、60转/分),由此组成的32种组合,可以测量出测定范围内的各种液体的粘度值。
DV-Ⅱ旋转式智能数显粘度计操作使用说明一、面板操作1、健盘说明电机开/关:运行关闭键转速设置:转速设置键百分比/粘度: %、η切换键(%为百分比,η为粘度)↑与转速设置联用,用于变换电机转速,按一次↑健,向高转速变换一档。
↓功能与↑键相同,方向相反。
量程选择量程显示转子设置转子设置键(观察S01~S04的变化)复位复位键〔当显示屏显示内容异常时使用)2、将有关参数键入计算机1)、输入当前测量需用的转子代号显示屏的右下角“S0X”为转子代号显示区域,按一次转子设置键就可以改变一次转子代号显示区的内容。
如果您选用2号转子,您只需逐次按动转子设置键,直到显示S02的即可,其他类推。
2)、键入电机即将运行的转速显示屏的左下角“off”处为转速显示区域,输入转速时,请先按转速设置键,这时转速显示区会出现一块闪烁的光标,这时您可按↑健,按一次,显示屏中转速向高转速方向显示一档转速值。
例如,您希望仪器的转速为30转/分,只要显示区显示为30转/分即可,↓键的功能与↑键相反。
3)、在确定转子和转速输入无误后,即可按电机开/关键,电机开始运转,仪器进入实时测量状态。
数秒钟后,显示屏的左上角将显分当前被测液体的粘度值,当显示屏的右上角出现闪烁的RD时,就可读数。
如果您还想读取百分比值,可按一下百分比/粘度键,显示屏的%η显示区将显示为XX.X%。
4)、量程显示,当您按量程选择键后,在%、η显示区域将显示某档转子,某档转速对应的满量程值。
例如,3号转子,12转/分转速的最大量程可达标l0Pa.s.该功能可帮助用户选配合适的转子转速进行测量。
5)、转速的设置以及量程显示等操作,必须是在电机处于关闭的状态下进行,此时转速显示区应显示“OFF”方可进行上述操作,否则仪器将不予理睬。
6)、符号“OVER”为超量程显示,如在测量过程中显示屏出现该符号,说明被测液体的粘度超出当时仪器的最大或最小测量范围,应立即停止运行,在变换转子或转速后再重新测量。
NDJ系列粘度计是采用高细分驱动步进电机、16位微电脑处理器为核心的、数字式液晶带蓝色背光功能的数显粘度计。
仪器转速平稳、精确,按键标示明确,操作简便,程序化设计。
当扭矩低于20%(或10%)(以仪器报警界限为准)高于90%测量仪器会发出报警声。
屏幕直接显示粘度、转速、百分计标度、转子号以及所选用转子在当前转速下可测的最大粘度值。
主控板、细分驱动板全部采用贴片技术,电路设计采用目前最先进微电脑处理器,结构布局合理紧凑。
提供RS232接口,打印间隔可由用户自行设置。
该仪器满量程、各档线性度全部通过PC接口进行计量校正,其性能、功能达到国外同类型先进水平。
SNB系列粘度计是基于NDJ系列粘度计的升级产品。
除具备NDJ系列粘度计的性能、特点外,SNB系列粘度计的测量范围更广;转速选择改为全程无级变速;配置RTD温度探头实时监测粘度温度,精度可达0.1℃,温度测量范围为0℃-120℃;选配SNB数据采集和绘图软件通过PC接口进行全自动化数据采集,数据保存及历史数据对比等多项数理统计分析任务。
DV系列数字式粘度测量仪是世界上最通用粘度测量仪。
该仪器价廉物美深受客户欢迎,其功能、性能达到国外同类型产品先进水平。
除具备SNB系列粘度计的性能、特点外,还可进行精确剪切速率、剪切应力测量。
双向RS232接口,可与电脑通讯,实现程控和数据采集。
选购DV程控脱机下载软件将自定义的测量程序下载到仪器上实现自动化操作和个性化操作。
选购DV数据采集和程控分析软件实现电脑全自动化采集和分析流体流变特性曲线,另可实现数据保存,历史数据对比等功能。
NDJ系列、SNB系列、DV系列粘度计用于测量液体的粘性阻力即液体的动力粘度。
广泛应用于测定油脂、油漆、油墨、食品、涂料、造纸、化妆品、化工、胶囊、胶粘剂、胶水、精密陶瓷、树脂、牙膏、锂电池浆料及药物等各种流体的粘度。
1. 各仪器主要技术指标NDJ系列主要技术规格M表示百万型 号 NDJ-5S NDJ-8S测量范围(mPa·s)1-10万1-2M旋转速度(RPM) ( 转/分钟 ) 6、12、30、600.3、0.6、1.5、36、12、30、60转子数量 1、2、3、4 号4 种转子(0号为选配件) 测量精度 ± 1.0% (满量程)重 现 性 0.5% (满量程)电 源 输入AC100 V-220 V,50Hz/60Hz 输出 DC15V 1.2ASNB系列主要技术规格M表示百万型 号 SNB-1 SNB-2 SNB-3 SNB-AI测量范围(mPa·s) 1-60万 1-6M 6-80M1-6M或3-80M旋转速度(RPM) ( 转/分钟 )1-60无级变速0.1-99.9无级变速0.1-99.9无级变速0.1-200.0无级变速转子数量 1、2、3、4 号4 种转子(0号为选配件) 测量方式 手动 手动、智能测量精度 ± 1.0% (满量程)重 现 性 0.5%(满量程)电 源 输入AC100-220 V,50Hz/60Hz 输出 DC15V 1.2ADV系列主要技术规格M表示百万型 号 LDV-1+PRO LDV-2+PRO测量范围(mPa·s)1-2M 1-6M 转子数量 1、2、3、4 号4 种转子(0号为选配件)型 号 RDV-1+PRO RDV-2+PRO测量范围(mPa·s)100-13M 100-40M 型 号 HADV-1+PRO HADV-2+PRO 测量范围(mPa·s)200-26M 200-80M 型 号 HBDV-1+PRO HBDV-2+PRO测量范围(mPa·s)800-104M 800-320M 转子数量 2、3、4、5、6、7 号6种转子(1号为选配件)旋转速度(RPM) ( 转/分钟 ) 0.3RPM—100RPM(无级变速)0.1RPM—200RPM(无级变速)测量精度 ± 1.0% (满量程) 重 现 性 0.5%(满量程)电 源 输入AC100-220 V,50Hz/60Hz 输出 DC15V 1.2A配小量样品适配器各系列量程SNB系列量程M表示百万型 号 SNB-1 SNB-2 SNB-3 SNB-AI测量范围(mPa·s) 1-10万 1-1M 6-10M1-1M或3-10M旋转速度(RPM) ( 转/分钟 )1-60无级变速0.1-99.9无级变速0.1-99.9无级变速0.1-200无级变速转子数量 21、27、28、29 号4 种转子(0号为选配件) 测量方式 手动 手动、智能测量精度 ± 1.0% (满量程)重 现 性 0.5%(满量程)电 源 输入AC100-220 V,50Hz/60Hz 输出 DC15V 1.2ADV系列主要技术规格M表示百万型 号 LDV-1+PRO LDV-2+PRO测量范围(mPa·s)1-33万 1-1M 型 号 RDV-1+PRO RDV-2+PRO 测量范围(mPa·s)50-3.3M 25-10M 型 号 HADV-1+PRO HADV-2+PRO 测量范围(mPa·s)100-6.6M 50-20M 型 号 HBDV-1+PRO HBDV-2+PRO 测量范围(mPa·s)400-26.4M 800-80M转子数量 21、27、28、29 号4种转子(0号为选配件)旋转速度(RPM) ( 转/分钟 ) 0.3RPM—100RPM(无级变速)0.1RPM—200RPM(无级变速)测量精度 ± 1.0% (满量程) 重 现 性 0.5%(满量程)电 源 输入AC100-220 V,50Hz/60Hz 输出 DC15V 1.2A2. 数字式粘度计结构原理如图所示,以高细分驱动步进电机带动传感器指针,通过游丝和转轴带动转子旋转。
NDJ-1型旋转式粘度计用途:
NDJ-1型旋转式粘度计是用于测量液体的粘性阻力与液体的绝对粘度的新型仪器。
广泛适用于测定油脂、油漆、食品、药物、胶粘剂等各种流体的粘度。
NDJ-1型旋转式粘度计结构原理:
1.利用齿轮系统及离合器进行变速,由专用旋转旋钮操作,分四档转速,根据测定需要选择。
2.按仪器不同规格附有0至4号五种转子,可根据被测液体粘度的高低随同转速配合选用。
3.仪器装用指针固定控制机构,为精确读数用。
当转速较快时(30转/分,60转/分)无法在旋转时进行读数,这时可按下指针控制杆,使指针固定下来,便于读数。
4.保护架是为了稳定测量和保护转子。
使用保护架进行测定能取得较稳定的测量结果。
黄色保护圈是为了保护仪器轴连接杆不受外力侵击而影响仪器精度稳定。
5.仪器可手提使用,配有固定支架及升降机构,一般在实验室中进行小量和定温测定时应固定使
用。
NDJ-1型旋转式粘度计安装:
1.从包装箱中取出存放箱、支架和调节螺钉二只。
2.将二只调节螺钉旋入支座的底脚。
3.检查升降夹头的灵活性和自锁性,发现过松或过紧现象可用十字螺丝刀调整夹头紧松螺钉,使其能上下升降,一般略偏紧为宜,以防装上粘度计后产生自动坠落。
4.打开存放箱,取出粘度计,将粘度计装入升降夹头上,用手柄固定螺钉拧紧(应尽可能水平),拿下指针控制杆上的橡皮筋,取下粘度计下端的黄色保护圈,然后取出存放箱中的保护架旋在粘度计上。
5.用调节螺钉调节水平泡,保持粘度计水平。
NDJ-1型旋转式粘度计操作使用:
1.准备被测液体,置于直径不小于70mm高度不小于130mm的烧杯或直筒形容器中,准确地控制被测液体温度。
2.将保护架装在仪器上(向右旋入装上,向左旋出卸下)。
3.将选配好的转子旋入轴连接杆(向左旋入装上,向右旋出卸下)。
旋转升降旋钮,使仪器缓慢地下降,转子逐渐浸入被测液体中,直至转子液面标志和液面平为止,再精调水平。
接通电源,按下指针控制杆,开启电机,转动变速旋钮,使其在选配好的转速档上,放松指针控制杆,待指针稳定时可读数,一般需要约30秒钟。
当转速在“6”或“12”档运转时,指针稳定后可直接读数;当转速在“30”或“60”档时,待指针稳定后按下指针控制杆,指针转至显示窗内,关闭电源进行读数。
注意:按指针控制杆时,不能用力过猛。
可在空转时练习掌握。
4.当指针所指的数值过高或过低时,可变换转子和转速,务使读数约在30~90格之间为佳。
5.使用0号转子和低粘度液测试附件可按下列步骤操作。
5.1将0号转子装在连接螺杆上(向左旋转装上)。
5.2将固定套筒套入仪器底部圆筒上,并用套筒固定螺钉拧紧。
5.3配用有底外试筒时,应在外试筒内注入20~25ml的被测液体后再按下列步骤操作。
配用无底外试筒时,可直接按下列步骤操作。
5.4将外试筒套入固定套筒并用试筒固定螺钉予以拧紧,旋紧时必须注意试筒固定螺钉之锥端旋入外试筒上端之三角形槽内(可在侧面的圆孔中观察试筒三角槽是否位于圆孔中心)。
控制好被测液体温度后即可进行测试。
5.5当外试筒和转子浸入液体时,以固定套筒上的红点作为液面线。
6.量程、系数、转子及转速的选择:
6.1先大约估计被测液体的粘度范围,然后根据量程表选择适当的转子和转速。
如:测定约3000mpa.s左右的液体时可选用下列配合:2号转子……6转/分,或3号转子……30转/分6.2当估计不出被测液体的大致粘度时,应假定为较高的粘度,试用由小到大的转子(大小指外形,以下如同)和由慢到快的转速。
原则是高粘度的液体选用小的转子和慢的转速;低粘度的液体选用大的转子和快的转速。
6.3系数:测定时,指针在刻度盘上指示的读数必须乘上系数表上的特定系数才为测得的绝对粘度(mpa.s)。
即η=k.α
式中:η=绝对粘度
k=系数
α=指针所指示读数(偏转角度)
6.4频率误差的修正:当使用电源频率不准时,可按下面公式修正。
名义频率实际粘度=指示粘度/实际频率
NDJ-1型旋转式粘度计注意事项
1.本仪器适于常温环境下使用。
2.仪器必须在指定频率和电压允差范围内测定,否则会影响测量精度。
3.尽可能利用支架固定仪器测定。
若手持操作应保持仪器稳定和水平。
4.装卸转子时应小心操作,装拆时应将连接螺杆微微抬起进行操作,不要用力过大,不要使转子横向受力,以免影响仪器精度。
5.装上转子后不得将仪器侧放或倒放。
6.不得在未按下指针控制杆时开动电机。
一定要在电机运转时变换转速。
7.连接螺杆和转子的连接端面及螺纹处应保持清洁,否则将影响转子的正确连接及转动时的稳定性。
8.仪器升降时应用手托住仪器,防止仪器自重坠落。
9.每次使用完毕,应及时清洗转子(不得在仪器上进行转子清洗),清洁后要妥善安放于转子架中。
10.装上0号转子后,不得在无液体的情况下“旋转”,以免损坏轴尖。
11.使用0号转子时不用保护架。
12.不得随意拆动调整、仪器零件,不要自行加注润滑油。
13.仪器搬动和运输时应用橡皮筋将指针控制杆圈住,并套入黄色包装套圈托起连接螺杆,然后用螺钉拧紧。
14.悬浊液、乳浊液、高聚物及其它高粘度液体中,很多都是“非牛顿液体”,其表观粘度随切变速度和时间变化而变化,故在不同的转子、转速和时间下测定,其结果不一致属正常情况,并非仪器不准(一般非牛顿液体的测定应规定转子、转速和时间)。
15.做到下列各点能测得较精确的数值:
精确地控制被测液体的温度。
.转子和保护架与被测液体温度一致。
.保持被测液体的均匀性且无气泡。
.测定时尽可能将转子置于容器中心和液面标志线。
.防止转子浸入液体时有气泡附粘于转子下面或表面。
.变换转子或转速时,要使刻度盘上的读数偏高些,α应尽可能在30~90格之间。
.使用保护架进行测定。
.保证转子和连接螺钉的清洁。
.低于15mpa.s的液体选用0号转子。
.电源频率不准时,按修正公式修正。
.水平泡调整正确,仪器上下升降时要缓慢进行,仪器保持平稳。
.指针在刻度盘上稳定后,用同一视角读数。
.严格按照使用操作规程进行操作。
