高层建筑液压自爬模模板施工讲解

• 液压自爬模板体系，相对传统的爬架体系， 有许多优来自百度文库：
• ① 液压爬模可整体爬升，也可单榀爬升， 爬升稳定性好。
• ② 操作方便，安全性高，可节省大量工时 和材料。
• ③液压爬升过程平稳、同步、安全。
• ④提供全方位的操作平台，不必为重新搭 设操作平台而浪费材料和劳动力。
• ⑤结构施工误差小,纠偏简单,施工误差可 逐层消除。
液压自爬模 二、
液
模板
压
埋件
自
爬
液压
模
系统
组
成
导轨
护拦 后移支架 后移轨道
承重支架
三、 液压自爬模
• 钢筋平台宽1.4米
液 压 • 模板平台宽1.0米 自 爬 • 主平台宽2.5米 模 平 • 液控平台宽1.8米 台 组 • 吊平台宽1.8米 成
钢筋绑扎 平台
模板平台
主平台
液压控制 平台
四、 液压自爬模的优点
1.最后一次砼 → 2.爬升 → 3.拆模板 → 4.拆上支架 → 5.拆导轨 → 6.拆下支架
爬模架上下操作平台连通的楼梯通道
核心筒模板钢筋
结束语
液压自爬模板作为最新的模板施工技术，相比 传统施工，它具有砼成型质量好，操作方便、安全 程度高、施工速度快，必然会成为一种模板技术发 展的趋势。
木梁胶合板模板具有重量轻、刚度大、周转次 高和改装方便等特点，是高空作业的理想模板。
合模板
浇筑砼
后移模板
液压自爬模
液 压 自 爬 模 爬 升 流 程
挂座安装
提升导轨
提升架体
液压自爬模
液 压 自 爬 模 爬 升 流 程
安装预埋件
合模板
浇筑砼
外立面图
核 心 筒 外 模
1、液压自爬模安装
1.首次支设 → 2.第二次支设 → 3.提升导轨 → 4.提升支架→ 5.第三次浇筑
2、液压自爬模拆除
2012年 04月 16日
谢谢观看
• ⑥爬升速度快，可以提高工程施工速度(平 均三～五天一层)。
• ⑦爬模施工中模板不用落地，不占用施工 场地，特别适用于狭小的施工。
五、 液压自爬模的爬升工艺
• 液压自爬模是以液压为动力，通过导 轨与支架互爬实爬模板的自爬升，整 个爬升过程均不需要任何其它吊升设 备，安装及拆除除外。
液压自爬模
液 压 自 爬 模 爬 升 流 程

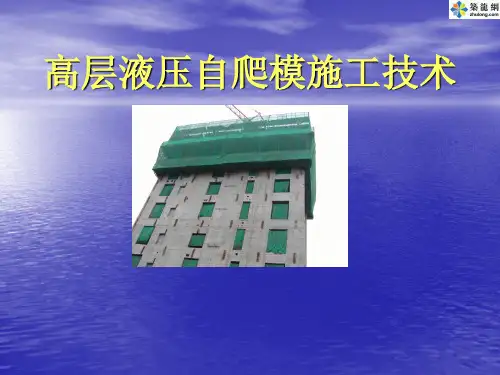

高层液压自爬模施工技术
****集团有限公司 二00八年九月
目录
• 一、 液压自爬模体系简介 • 二、 液压自爬模构造 • 三、 液压自爬模平台组成 • 四、 液压自爬模的优点 • 五、 液压自爬模的爬升工艺
一、液压自爬模简介
液压自爬模
液压自爬模为附墙自爬升模板，它具有结构 简单，安装容易、操作方便、安全程度高、 施工速度快、劳动力投入低等特点，是目 前西方国家普遍采用的附墙爬模技术。
