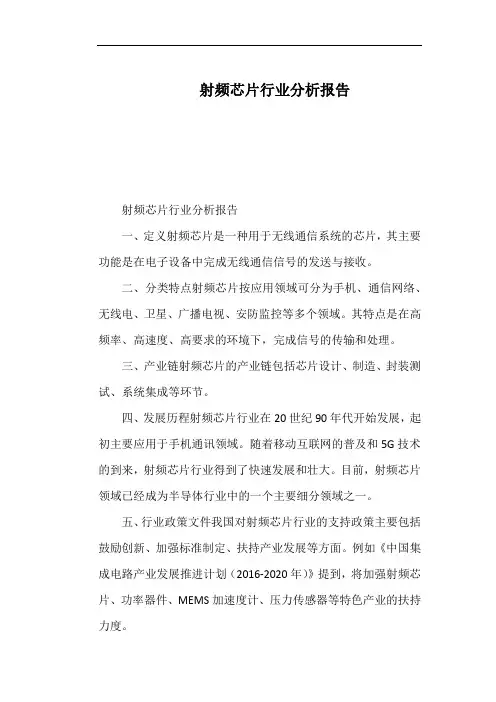

射频芯片行业分析报告射频芯片行业分析报告一、定义射频芯片是一种用于无线通信系统的芯片,其主要功能是在电子设备中完成无线通信信号的发送与接收。
二、分类特点射频芯片按应用领域可分为手机、通信网络、无线电、卫星、广播电视、安防监控等多个领域。
其特点是在高频率、高速度、高要求的环境下,完成信号的传输和处理。
三、产业链射频芯片的产业链包括芯片设计、制造、封装测试、系统集成等环节。
四、发展历程射频芯片行业在20世纪90年代开始发展,起初主要应用于手机通讯领域。
随着移动互联网的普及和5G技术的到来,射频芯片行业得到了快速发展和壮大。
目前,射频芯片领域已经成为半导体行业中的一个主要细分领域之一。
五、行业政策文件我国对射频芯片行业的支持政策主要包括鼓励创新、加强标准制定、扶持产业发展等方面。
例如《中国集成电路产业发展推进计划(2016-2020年)》提到,将加强射频芯片、功率器件、MEMS加速度计、压力传感器等特色产业的扶持力度。
六、经济环境射频芯片切入的市场广阔,其产业规模已超过百亿美元,国内市场规模已超过300亿元人民币,未来还有持续增长的空间。
七、社会环境无线通讯技术已经深入到人们的生活中,随着5G技术的发展,射频芯片的应用场景将进一步拓展,提高人们的生产效率和生活品质。
八、技术环境射频芯片的技术水平越来越高,单芯片集成度越来越高、功耗越来越低,同时也包含了众多的新技术,例如数字射频技术、毫米波技术等,这些新技术的应用将进一步提高射频芯片的性能和应用范围。
九、发展驱动因素射频芯片行业的快速发展主要得益于以下因素:移动互联网的普及、5G技术的到来、半导体技术的快速进步、物联网的普及,以及人们对物联网和智能家居等新型应用的需求不断增加等。
十、行业现状目前,射频芯片行业中主要的企业有高通、英特尔、博通、美光、三星、华为海思、联发科等。
其中,高通、英特尔、博通等企业的市场份额较大。
十一、行业痛点射频芯片行业中的痛点主要包括市场竞争激烈、行业集中度较低、技术壁垒较高、行业标准缺乏、生产效率低下等。

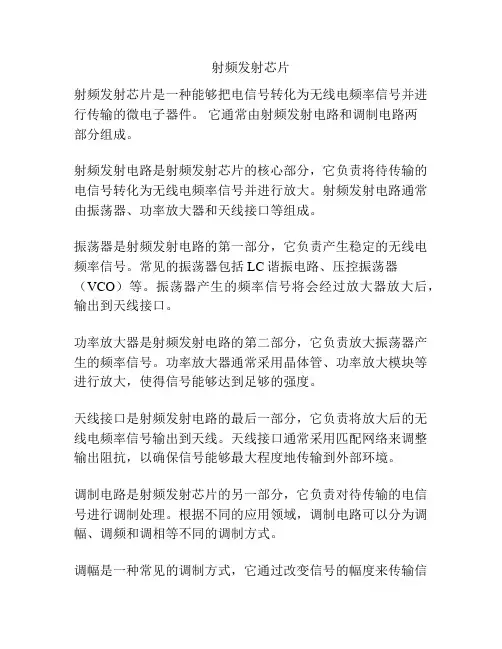

射频发射芯片射频发射芯片是一种能够把电信号转化为无线电频率信号并进行传输的微电子器件。
它通常由射频发射电路和调制电路两部分组成。
射频发射电路是射频发射芯片的核心部分,它负责将待传输的电信号转化为无线电频率信号并进行放大。
射频发射电路通常由振荡器、功率放大器和天线接口等组成。
振荡器是射频发射电路的第一部分,它负责产生稳定的无线电频率信号。
常见的振荡器包括LC谐振电路、压控振荡器(VCO)等。
振荡器产生的频率信号将会经过放大器放大后,输出到天线接口。
功率放大器是射频发射电路的第二部分,它负责放大振荡器产生的频率信号。
功率放大器通常采用晶体管、功率放大模块等进行放大,使得信号能够达到足够的强度。
天线接口是射频发射电路的最后一部分,它负责将放大后的无线电频率信号输出到天线。
天线接口通常采用匹配网络来调整输出阻抗,以确保信号能够最大程度地传输到外部环境。
调制电路是射频发射芯片的另一部分,它负责对待传输的电信号进行调制处理。
根据不同的应用领域,调制电路可以分为调幅、调频和调相等不同的调制方式。
调幅是一种常见的调制方式,它通过改变信号的幅度来传输信息。
调幅电路通常由调制电容、调制电阻等组成,可以将待传输的电信号和振荡器产生的频率信号进行叠加,形成调幅信号。
调频是一种将待传输的电信号转化为频率变化的信号进行传输的调制方式。
调频电路通常由电容、电感等组成,可以通过改变电信号与振荡器产生的频率信号的相位差来实现频率变化。
调相是一种通过改变信号的相位来传输信息的调制方式。
调相电路通常由相移器、相位比较器等组成,可以将待传输的电信号和振荡器产生的频率信号进行相位叠加,形成调相信号。
射频发射芯片的应用十分广泛,包括无线通信、遥控、卫星通信、雷达等领域。
它的研究和应用对于现代无线通信技术的发展具有重要意义,也为人们的生活带来了便利。

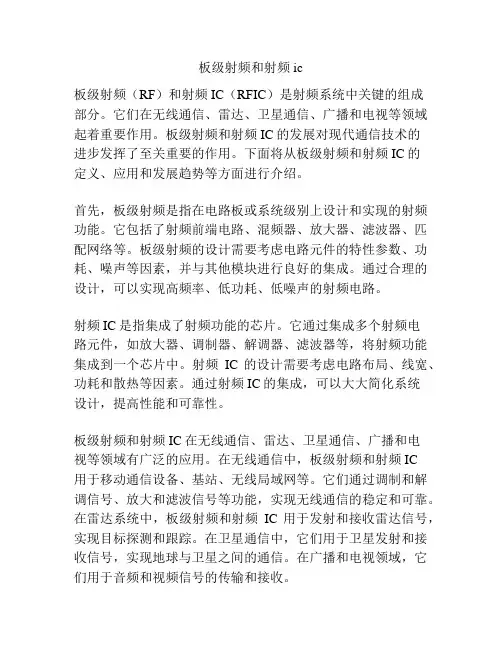

板级射频和射频ic板级射频(RF)和射频IC(RFIC)是射频系统中关键的组成部分。
它们在无线通信、雷达、卫星通信、广播和电视等领域起着重要作用。
板级射频和射频IC的发展对现代通信技术的进步发挥了至关重要的作用。
下面将从板级射频和射频IC的定义、应用和发展趋势等方面进行介绍。
首先,板级射频是指在电路板或系统级别上设计和实现的射频功能。
它包括了射频前端电路、混频器、放大器、滤波器、匹配网络等。
板级射频的设计需要考虑电路元件的特性参数、功耗、噪声等因素,并与其他模块进行良好的集成。
通过合理的设计,可以实现高频率、低功耗、低噪声的射频电路。
射频IC是指集成了射频功能的芯片。
它通过集成多个射频电路元件,如放大器、调制器、解调器、滤波器等,将射频功能集成到一个芯片中。
射频IC的设计需要考虑电路布局、线宽、功耗和散热等因素。
通过射频IC的集成,可以大大简化系统设计,提高性能和可靠性。
板级射频和射频IC在无线通信、雷达、卫星通信、广播和电视等领域有广泛的应用。
在无线通信中,板级射频和射频IC用于移动通信设备、基站、无线局域网等。
它们通过调制和解调信号、放大和滤波信号等功能,实现无线通信的稳定和可靠。
在雷达系统中,板级射频和射频IC用于发射和接收雷达信号,实现目标探测和跟踪。
在卫星通信中,它们用于卫星发射和接收信号,实现地球与卫星之间的通信。
在广播和电视领域,它们用于音频和视频信号的传输和接收。
随着通信技术的不断发展,板级射频和射频IC也在不断进步和发展。
未来的发展趋势包括以下几个方面:1. 高频率和宽带:随着通信频率的增加,板级射频和射频IC需要支持更高的频率和更宽的带宽。
这需要提高集成电路的工艺、设计技术和射频器件的性能。
2. 低功耗和高效率:为了满足电池供电设备的需求,板级射频和射频IC需要降低功耗并提高能量利用效率。
这可以通过优化电路设计、采用低功耗工艺和深度休眠技术实现。
3. 小型化和集成度提高:随着电子设备的小型化趋势,板级射频和射频IC需要更小的尺寸和更高的集成度。

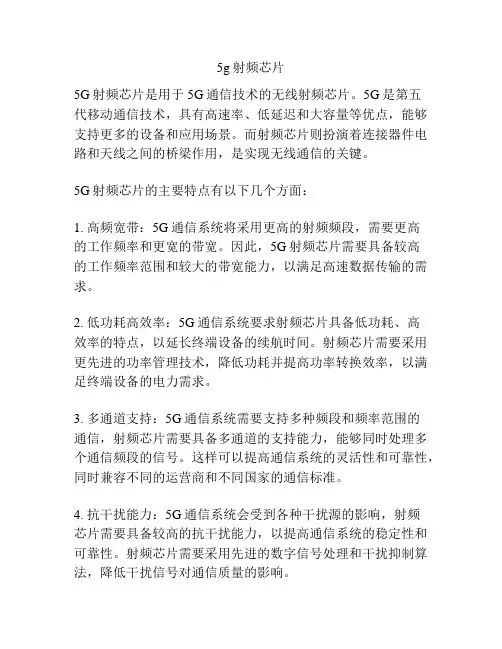

5g射频芯片5G射频芯片是用于5G通信技术的无线射频芯片。
5G是第五代移动通信技术,具有高速率、低延迟和大容量等优点,能够支持更多的设备和应用场景。
而射频芯片则扮演着连接器件电路和天线之间的桥梁作用,是实现无线通信的关键。
5G射频芯片的主要特点有以下几个方面:1. 高频宽带:5G通信系统将采用更高的射频频段,需要更高的工作频率和更宽的带宽。
因此,5G射频芯片需要具备较高的工作频率范围和较大的带宽能力,以满足高速数据传输的需求。
2. 低功耗高效率:5G通信系统要求射频芯片具备低功耗、高效率的特点,以延长终端设备的续航时间。
射频芯片需要采用更先进的功率管理技术,降低功耗并提高功率转换效率,以满足终端设备的电力需求。
3. 多通道支持:5G通信系统需要支持多种频段和频率范围的通信,射频芯片需要具备多通道的支持能力,能够同时处理多个通信频段的信号。
这样可以提高通信系统的灵活性和可靠性,同时兼容不同的运营商和不同国家的通信标准。
4. 抗干扰能力:5G通信系统会受到各种干扰源的影响,射频芯片需要具备较高的抗干扰能力,以提高通信系统的稳定性和可靠性。
射频芯片需要采用先进的数字信号处理和干扰抑制算法,降低干扰信号对通信质量的影响。
5. 高集成度:5G射频芯片需要具备高度集成的特点,以满足终端设备小型化和高集成度的要求。
射频芯片需要集成尽可能多的功能模块,如功率放大器、滤波器、混频器等,以减小射频电路的体积和功耗。
6. 支持多模式多频段:5G通信系统将同时支持多种通信标准和多个频段,射频芯片需要兼容多种通信模式和频段的要求。
射频芯片需要具备灵活的工作模式切换能力,能够根据信号需求自动切换不同的工作模式。
总之,5G射频芯片是实现5G通信的关键技术之一,具备高频宽带、低功耗高效率、多通道支持、抗干扰能力、高集成度和支持多模式多频段等特点。
5G射频芯片的发展将推动5G 通信技术的快速发展,带来更快速、更稳定的无线通信体验。

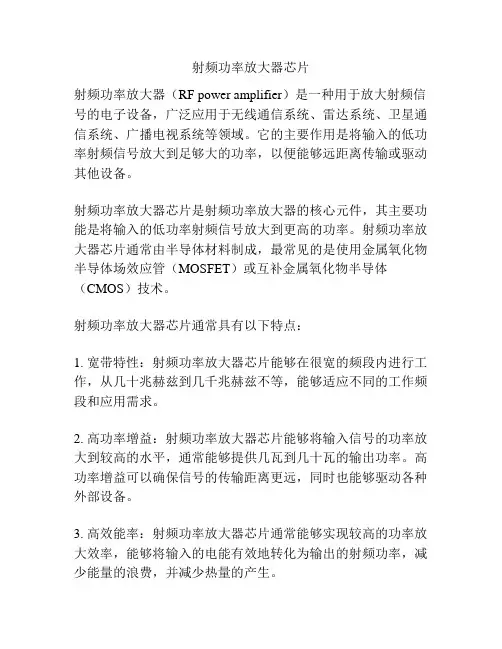

射频功率放大器芯片射频功率放大器(RF power amplifier)是一种用于放大射频信号的电子设备,广泛应用于无线通信系统、雷达系统、卫星通信系统、广播电视系统等领域。
它的主要作用是将输入的低功率射频信号放大到足够大的功率,以便能够远距离传输或驱动其他设备。
射频功率放大器芯片是射频功率放大器的核心元件,其主要功能是将输入的低功率射频信号放大到更高的功率。
射频功率放大器芯片通常由半导体材料制成,最常见的是使用金属氧化物半导体场效应管(MOSFET)或互补金属氧化物半导体(CMOS)技术。
射频功率放大器芯片通常具有以下特点:1. 宽带特性:射频功率放大器芯片能够在很宽的频段内进行工作,从几十兆赫兹到几千兆赫兹不等,能够适应不同的工作频段和应用需求。
2. 高功率增益:射频功率放大器芯片能够将输入信号的功率放大到较高的水平,通常能够提供几瓦到几十瓦的输出功率。
高功率增益可以确保信号的传输距离更远,同时也能够驱动各种外部设备。
3. 高效能率:射频功率放大器芯片通常能够实现较高的功率放大效率,能够将输入的电能有效地转化为输出的射频功率,减少能量的浪费,并减少热量的产生。
4. 低噪声:射频功率放大器芯片通常具有较低的噪声指标,能够保证输出信号的清晰度和稳定性,提高接收信号的质量。
5. 兼容性:射频功率放大器芯片通常具有较高的兼容性,能够适应不同的工作环境和系统要求,同时还能够与其他射频设备和控制电路进行连接和集成。
射频功率放大器芯片在无线通信系统中起着至关重要的作用。
它能够增强信号的强度和传输距离,保证信号的可靠传输,提高通信质量。
同时,射频功率放大器芯片还能够用于雷达系统中的信号增强、卫星通信系统中的信号放大、广播电视系统中的信号驱动等各种应用领域。
总之,射频功率放大器芯片是无线通信系统中至关重要的核心元件,它能够将输入的射频信号放大到足够大的功率,实现信号的长距离传输和驱动其他设备。
随着无线通信技术的发展和应用需求的增加,射频功率放大器芯片将会继续发展和创新,为无线通信领域的进一步发展做出重要贡献。
射频与芯片射频技术(Radio Frequency, RF)是指在无线通信、雷达、导航、遥控等方面,利用射频信号进行信息传输和处理的技术。
而芯片(Chip)则是指在微电子技术的基础上,将多个电子元器件、电路和功能模块集成到一个芯片上,用来实现复杂的功能。
射频与芯片技术的结合,可以实现无线通信、无线传感、无线控制等领域的应用。
射频技术的主要特点是信号在空间中传递,具有很好的穿透能力和广播能力。
而芯片技术则具有高度集成、体积小、功耗低等优势。
射频芯片的应用非常广泛,可以用于无线通信系统中的收发模块、天线调节、频率合成、功率放大等功能。
例如,手机中的无线通信模块、无线传感网络中的传感器节点等都使用了射频芯片。
射频芯片的设计与制造需要考虑多个方面的因素。
首先是频率范围的选择,不同的应用领域需要的频率范围不同,因此芯片的设计需要根据具体的需求进行。
其次是功耗的控制,射频芯片的功耗直接影响到设备的续航时间,因此需要合理设计功耗控制策略。
此外,还需要考虑芯片的集成度、电路布局、阻抗匹配等因素,以确保芯片的性能和稳定性。
射频芯片的制造过程一般包括晶圆制备、工艺加工、器件封装等步骤。
其中,晶圆制备是将半导体材料制备成一块圆形的硅片,然后通过光刻、薄膜沉积、离子注入等工艺加工步骤,将电子元器件和电路结构制作在芯片上。
最后,完成芯片制造后,还需要进行测试和封装,以确保芯片能够正常工作并方便使用。
射频与芯片技术的应用非常广泛。
在无线通信方面,射频芯片用于手机、无线路由器、无线传感器网络等设备中,实现无线信号的收发和处理。
在雷达、导航等领域,射频芯片用于天线驱动、信号处理等功能。
此外,射频芯片还可以应用于物联网、智能家居、工业自动化等领域,实现远程监测、无线控制等功能。
随着无线技术的不断发展,射频与芯片技术的应用前景将会更加广阔。
总之,射频与芯片技术是当今无线通信和无线控制领域的重要技术。
射频技术的特点和芯片技术的优势相结合,可以实现高集成度、低功耗的无线设备。

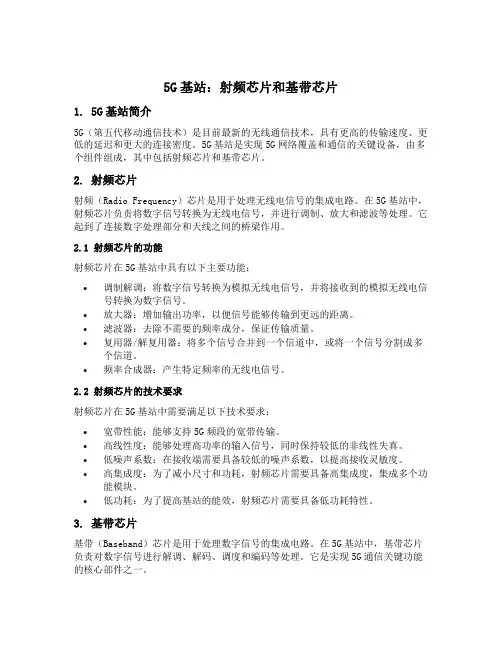

5G基站:射频芯片和基带芯片1. 5G基站简介5G(第五代移动通信技术)是目前最新的无线通信技术,具有更高的传输速度、更低的延迟和更大的连接密度。
5G基站是实现5G网络覆盖和通信的关键设备,由多个组件组成,其中包括射频芯片和基带芯片。
2. 射频芯片射频(Radio Frequency)芯片是用于处理无线电信号的集成电路。
在5G基站中,射频芯片负责将数字信号转换为无线电信号,并进行调制、放大和滤波等处理。
它起到了连接数字处理部分和天线之间的桥梁作用。
2.1 射频芯片的功能射频芯片在5G基站中具有以下主要功能:•调制解调:将数字信号转换为模拟无线电信号,并将接收到的模拟无线电信号转换为数字信号。
•放大器:增加输出功率,以便信号能够传输到更远的距离。
•滤波器:去除不需要的频率成分,保证传输质量。
•复用器/解复用器:将多个信号合并到一个信道中,或将一个信号分割成多个信道。
•频率合成器:产生特定频率的无线电信号。
2.2 射频芯片的技术要求射频芯片在5G基站中需要满足以下技术要求:•宽带性能:能够支持5G频段的宽带传输。
•高线性度:能够处理高功率的输入信号,同时保持较低的非线性失真。
•低噪声系数:在接收端需要具备较低的噪声系数,以提高接收灵敏度。
•高集成度:为了减小尺寸和功耗,射频芯片需要具备高集成度,集成多个功能模块。
•低功耗:为了提高基站的能效,射频芯片需要具备低功耗特性。
3. 基带芯片基带(Baseband)芯片是用于处理数字信号的集成电路。
在5G基站中,基带芯片负责对数字信号进行解调、解码、调度和编码等处理。
它是实现5G通信关键功能的核心部件之一。
3.1 基带芯片的功能基带芯片在5G基站中具有以下主要功能:•解调:将接收到的无线电信号转换为数字信号。
•解码:将数字信号转换为可识别的数据。
•调度:根据网络需求和资源状况,对数据进行调度分配,以提高网络效率。
•编码:对要发送的数据进行编码,以提高数据传输的可靠性和安全性。

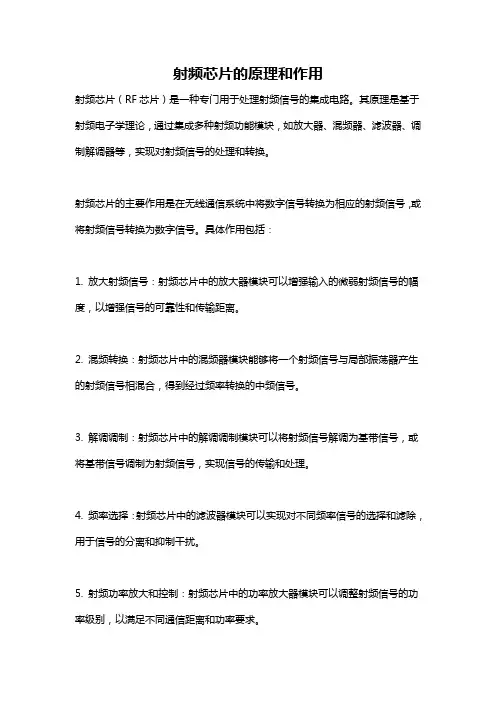

射频芯片的原理和作用
射频芯片(RF芯片)是一种专门用于处理射频信号的集成电路。
其原理是基于射频电子学理论,通过集成多种射频功能模块,如放大器、混频器、滤波器、调制解调器等,实现对射频信号的处理和转换。
射频芯片的主要作用是在无线通信系统中将数字信号转换为相应的射频信号,或将射频信号转换为数字信号。
具体作用包括:
1. 放大射频信号:射频芯片中的放大器模块可以增强输入的微弱射频信号的幅度,以增强信号的可靠性和传输距离。
2. 混频转换:射频芯片中的混频器模块能够将一个射频信号与局部振荡器产生的射频信号相混合,得到经过频率转换的中频信号。
3. 解调调制:射频芯片中的解调调制模块可以将射频信号解调为基带信号,或将基带信号调制为射频信号,实现信号的传输和处理。
4. 频率选择:射频芯片中的滤波器模块可以实现对不同频率信号的选择和滤除,用于信号的分离和抑制干扰。
5. 射频功率放大和控制:射频芯片中的功率放大器模块可以调整射频信号的功率级别,以满足不同通信距离和功率要求。
总之,射频芯片的原理和作用是将数字信号转换为射频信号或者将射频信号转换为数字信号,并通过一系列射频功能模块来处理和增强信号,从而实现无线通信系统的正常运行。

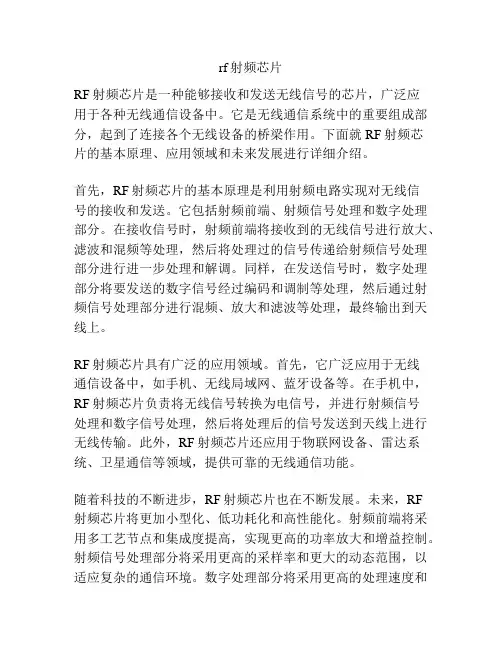

rf射频芯片RF射频芯片是一种能够接收和发送无线信号的芯片,广泛应用于各种无线通信设备中。
它是无线通信系统中的重要组成部分,起到了连接各个无线设备的桥梁作用。
下面就RF射频芯片的基本原理、应用领域和未来发展进行详细介绍。
首先,RF射频芯片的基本原理是利用射频电路实现对无线信号的接收和发送。
它包括射频前端、射频信号处理和数字处理部分。
在接收信号时,射频前端将接收到的无线信号进行放大、滤波和混频等处理,然后将处理过的信号传递给射频信号处理部分进行进一步处理和解调。
同样,在发送信号时,数字处理部分将要发送的数字信号经过编码和调制等处理,然后通过射频信号处理部分进行混频、放大和滤波等处理,最终输出到天线上。
RF射频芯片具有广泛的应用领域。
首先,它广泛应用于无线通信设备中,如手机、无线局域网、蓝牙设备等。
在手机中,RF射频芯片负责将无线信号转换为电信号,并进行射频信号处理和数字信号处理,然后将处理后的信号发送到天线上进行无线传输。
此外,RF射频芯片还应用于物联网设备、雷达系统、卫星通信等领域,提供可靠的无线通信功能。
随着科技的不断进步,RF射频芯片也在不断发展。
未来,RF射频芯片将更加小型化、低功耗化和高性能化。
射频前端将采用多工艺节点和集成度提高,实现更高的功率放大和增益控制。
射频信号处理部分将采用更高的采样率和更大的动态范围,以适应复杂的通信环境。
数字处理部分将采用更高的处理速度和更低的功耗,以满足多种无线通信标准的要求。
总之,RF射频芯片是一种能够接收和发送无线信号的芯片,广泛应用于无线通信设备中。
它的基本原理是利用射频电路实现对无线信号的处理和转换。
RF射频芯片在无线通信、物联网和卫星通信等领域具有重要应用,未来它将继续发展,实现更小型化、低功耗化和高性能化的目标。

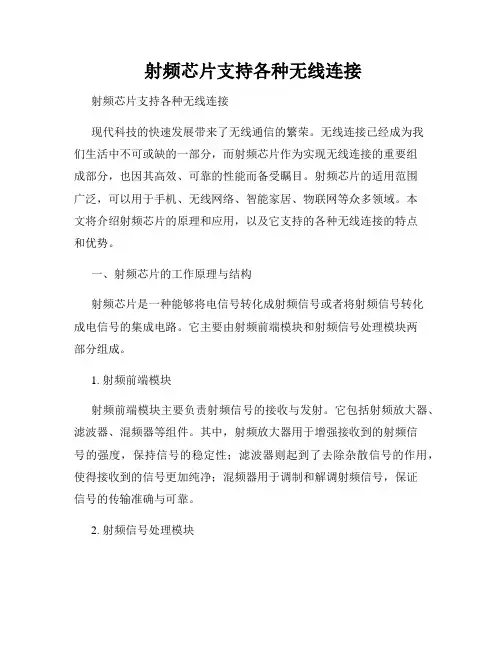

射频芯片支持各种无线连接射频芯片支持各种无线连接现代科技的快速发展带来了无线通信的繁荣。
无线连接已经成为我们生活中不可或缺的一部分,而射频芯片作为实现无线连接的重要组成部分,也因其高效、可靠的性能而备受瞩目。
射频芯片的适用范围广泛,可以用于手机、无线网络、智能家居、物联网等众多领域。
本文将介绍射频芯片的原理和应用,以及它支持的各种无线连接的特点和优势。
一、射频芯片的工作原理与结构射频芯片是一种能够将电信号转化成射频信号或者将射频信号转化成电信号的集成电路。
它主要由射频前端模块和射频信号处理模块两部分组成。
1. 射频前端模块射频前端模块主要负责射频信号的接收与发射。
它包括射频放大器、滤波器、混频器等组件。
其中,射频放大器用于增强接收到的射频信号的强度,保持信号的稳定性;滤波器则起到了去除杂散信号的作用,使得接收到的信号更加纯净;混频器用于调制和解调射频信号,保证信号的传输准确与可靠。
2. 射频信号处理模块射频信号处理模块主要负责对射频信号进行处理和解码。
它包括解码芯片、数字信号处理器、调制解调器等组件。
解码芯片将接收到的射频信号转化成数字信号,方便后续的处理和分析;数字信号处理器对数字信号进行分析、调整和优化,以提高信号的质量和稳定性;调制解调器则负责将数字信号转化成模拟信号或者将模拟信号转化成数字信号,以实现信号的传输和接收。
二、射频芯片所支持的无线连接射频芯片作为无线连接的关键组件,能够支持多种无线连接的标准和协议,包括但不限于以下几种:1. WLAN(无线局域网)射频芯片可以支持各种无线局域网技术,如Wi-Fi、蓝牙等。
Wi-Fi 作为最常见的无线局域网技术,基于射频芯片的支持,实现了高速、稳定的无线网络连接,使得人们可以随时随地轻松畅享互联网。
2. 手机通信射频芯片在手机通信中扮演着重要的角色,它可以支持包括2G、3G、4G和5G在内的多种手机通信标准。
通过射频芯片的协同工作,手机可以与基站之间进行稳定、高效的通信,实现语音通话、短信传输和互联网访问等功能。
射频芯片是什么射频芯片是一种用于处理射频信号的集成电路。
射频(Radio Frequency)信号是指频率在300 kHz到300 GHz之间的电磁波信号。
射频芯片的主要功能是接收,调制和发送射频信号,使得无线通信设备能够实现无线传输和接收。
射频芯片的工作原理是基于模拟电路的。
它通常由射频前端电路和数字信号处理电路组成。
射频前端电路负责将射频信号进行放大、滤波和调制等处理,以及转换为数字信号。
数字信号处理电路则负责对数字信号进行处理和解码,并将其转换为可用的格式。
射频芯片的应用非常广泛。
最常见的应用是在通信领域,尤其是无线通信系统中。
它被广泛用于手机,无线网络设备,卫星通信,雷达和无线电广播等领域。
此外,射频芯片还可以用于医疗设备,航空航天,安防系统和无线电频谱监测等领域。
射频芯片的设计和制造具有一定的挑战性。
首先,射频信号的频率范围很广,需要良好的信号处理能力。
其次,射频信号往往存在很高的噪声和干扰,需要有效的滤波和干扰抑制技术。
此外,射频芯片的功耗和体积也是设计中需要考虑的因素。
在射频芯片的选型和应用中,有几个关键的参数需要考虑。
首先是频率范围,不同的应用需要不同的频率范围。
其次是灵敏度和动态范围,决定了芯片对信号的接收和处理能力。
还有功耗,影响设备的续航时间和发热情况。
此外,射频芯片的集成度和可靠性也是关注的因素。
随着无线通信技术的发展和智能设备的普及,射频芯片的需求日益增加。
在未来,射频芯片将继续发挥重要作用,尤其是在5G通信,物联网和人工智能等领域。
射频芯片的设计和制造技术也将不断创新和发展,以满足不断增长的需求和挑战。
总之,射频芯片是一种用于处理射频信号的集成电路。
它在无线通信和其他领域中发挥重要作用,并且即使在未来的发展中也将继续发挥关键作用。
人们对射频芯片的需求和技术也在不断提高和发展。
射频微波芯片设计基础知识在现代通信领域,射频微波芯片设计起着至关重要的作用。
射频微波芯片设计是一门涉及电子、通信、物理、数学等多个学科的综合性学科,它的内容十分丰富和复杂。
本文将针对射频微波芯片设计的基础知识展开详细探讨,让读者能够全面、深刻地了解该领域的基本概念。
一、射频微波芯片设计概述射频微波芯片设计是指在射频(Radio Frequency)和微波(Microwave)频段内设计、制造和应用的集成电路芯片。
它主要应用于无线通信、雷达、卫星导航、医疗诊断等领域。
射频微波芯片设计通常涉及射频集成电路、微波集成电路、射频前端模块等内容。
二、基础理论知识在进行射频微波芯片设计时,需要掌握一定的基础理论知识。
包括:电磁波理论、微波网络分析、射频传输线理论、射频谐振器设计等内容。
这些理论知识是进行射频微波芯片设计的基础,对于理解射频微波芯片的工作原理和性能优化具有重要意义。
三、射频微波芯片设计流程射频微波芯片设计的流程一般包括:需求分析、系统设计、电路设计、布局与布线、封装与测试等环节。
在实际设计过程中,需要考虑功耗、线性度、噪声系数、稳定性等指标,并进行相应的优化。
四、常见射频微波芯片设计技术在射频微波芯片设计中,常见的技术包括:微带线技术、微波集成电路技术、表面声波滤波器技术、射频功率放大器设计技术等。
这些技术在射频微波芯片设计中发挥着重要作用,对于提升芯片性能和降低成本具有显著效果。
五、个人观点与总结射频微波芯片设计是一门综合性学科,需要掌握扎实的理论知识和丰富的实践经验。
在今后的发展中,射频微波芯片设计将在5G通信、物联网、人工智能等新兴领域中发挥重要作用,并且对于提升国家技术实力具有重要意义。
深入了解射频微波芯片设计的基础知识对于在这一领域的学习和研究具有非常重要的意义。
希望本文对读者有所帮助,对于射频微波芯片设计有一个更全面、深刻的认识。
通过以上对射频微波芯片设计基础知识的详细探讨,相信读者对该主题有了更深入的理解。
射频开关芯片介绍射频开关芯片是一种用于无线通信设备中的关键元件,它可以实现快速、精确地控制射频信号的开关和连接。
在无线通信系统中,射频开关芯片被广泛应用于射频信号的切换、干扰消除和功率控制等关键功能。
工作原理射频开关芯片通过控制RF信号通路的开关状态,实现对射频信号的切换。
它通常由多个开关单元组成,每个开关单元包含一个开关管和相应的控制电路。
当控制电路输入高电平时,开关管闭合,射频信号得以通过;当控制电路输入低电平时,开关管断开,射频信号被切断。
特点射频开关芯片具有以下特点: 1. 高频段工作:射频开关芯片能够在高频段范围内工作,覆盖了众多无线通信标准。
2. 快速切换速度:射频开关芯片能够以微秒级的速度进行开关切换,实现无缝信号切换。
3. 低插入损耗:射频开关芯片在切换状态下对信号的插入损耗非常低,保证信号传输质量。
4.高隔离度:射频开关芯片能够实现高隔离度,有效避免信号之间的互相干扰。
5. 低功耗:射频开关芯片采用低功耗的设计,节省设备能耗。
应用领域射频开关芯片广泛应用于无线通信设备中,包括但不限于以下领域: 1. 手机和平板电脑:射频开关芯片用于控制手机和平板电脑中的射频信号切换和功率控制。
2. 无线网络设备:射频开关芯片用于无线路由器、无线基站等无线网络设备中。
3. 无线电频段测试设备:射频开关芯片用于无线电频段测试设备,如频谱分析仪、信号发生器等。
4. 汽车电子设备:射频开关芯片用于汽车电子设备中的无线通信部分,如车载导航系统、无线车联网等。
5. 其他无线通信设备:射频开关芯片还被应用于无线电视机顶盒、蓝牙设备、无线耳机等其他无线通信设备中。
发展趋势随着无线通信技术的不断发展,对射频开关芯片的需求也越来越大。
未来的射频开关芯片有望具备以下特性: 1. 更宽的工作频段:未来的射频开关芯片将能够支持更宽的工作频段,以满足更多无线通信标准的需求。
2. 更高速的切换速度:未来的射频开关芯片将实现更高速的切换速度,以适应更高速的无线通信。
射频芯片射频芯片是一种以射频电子学为基础的集成电路。
射频是一种频率高于可见光的电磁波,通常用于无线通信、雷达、无线电和微波技术等领域。
射频芯片是为了处理和控制射频信号而设计的特殊集成电路,射频芯片的主要功能是放大、滤波和调制射频信号。
射频芯片的主要特点是工作频率范围广,通常从数百千赫兹到数千兆赫兹,而且需要具备高性能的放大器和射频滤波器。
由于射频信号的频率高、功率小、传输距离短,所以射频芯片的功耗可以比其他类型的芯片低很多。
此外,射频芯片需要具备较高的抗干扰能力,以确保射频信号能够稳定地传输和接收。
射频芯片广泛应用于无线通信领域,包括手机、蓝牙设备、无线局域网和移动通信基站等。
手机中的射频芯片主要负责放大、滤波和调制射频信号,以保证手机能够接收和发送无线信号。
蓝牙设备中的射频芯片则是用于蓝牙通信的无线模块。
无线局域网和移动通信基站中的射频芯片则用于接收和发送大量的射频信号。
另外,射频芯片还广泛应用于雷达技术中。
雷达是一种用于探测和跟踪目标的无线电技术,射频芯片在雷达系统中主要负责处理雷达接收到的射频信号,以获取目标的位置和速度等信息。
射频芯片的发展受益于集成电路技术的进步。
随着集成电路技术的不断发展,射频芯片的大小和功耗不断减小,性能不断提高。
这使得射频芯片在无线通信和雷达技术等领域得到了广泛应用。
总的来说,射频芯片是一种基于射频电子学的集成电路,主要用于处理和控制射频信号。
射频芯片具有工作频率范围广、功耗低和抗干扰能力强等特点,在无线通信和雷达技术等领域有着广泛的应用。
随着集成电路技术的进步,射频芯片的性能不断提高,将进一步推动无线通信和雷达技术的发展。
射频芯片原理射频芯片(RF芯片)是一种专门用于处理射频信号的集成电路。
它在无线通信、雷达、卫星通信、无线电电视等领域中起着重要作用。
射频芯片的原理涉及信号的发射、接收、调制和解调等多个方面。
首先,射频芯片的原理之一是信号的发射。
发射射频信号需要通过振荡器产生一种稳定的振荡信号。
这个振荡器一般采用LC谐振电路或压控振荡器(VCO)来实现。
振荡器产生的信号经过功率放大器放大,使其具有足够的功率输出。
其次,射频芯片的原理之二是信号的接收。
接收射频信号需要经过低噪声放大器(LNA)来增强信号的弱度。
LNA具有很低的噪声系数,可以提高接收机的灵敏度。
接收到的信号经过混频器将射频信号和局部振荡信号进行混频,得到中频信号。
然后通过中频放大器对中频信号进行增强,接下来是解调器对信号进行解调,得到原始数据信号。
射频芯片的原理之三是信号的调制和解调。
调制是将低频信息信号转换为射频信号的过程,常见的调制方式有幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
通过调制器将低频信号调制到射频信号中。
解调是将射频信号还原为低频信息信号的过程,常见的解调方式有包络检测解调、相干解调和同步解调等。
射频芯片的原理还包括无线通信系统中常见的调频和分频技术。
调频技术是指通过改变载波信号的频率来传输信息的方式,例如FM调制。
分频技术是指将信号分成不同的频段进行传输,例如CDMA(Code Division Multiple Access)。
此外,射频芯片的原理还涉及到检测、过滤和调理等环节。
检测是指对射频信号进行检测和转换的过程。
过滤是指对信号进行滤波处理以滤除不需要的频率成分。
调理是对信号进行放大、频率转换和锁相等处理,以适应系统的要求。
综上所述,射频芯片的原理涉及到信号的发射、接收、调制和解调等多个方面。
通过振荡器产生射频信号,通过放大器增强信号强度,通过混频器、放大器、解调器等对信号进行处理,最终得到所需的信号。
通过射频芯片的原理,我们能够实现无线通信、雷达探测等各种应用。
射频芯片基础知识
射频芯片是一种特殊的集成电路芯片,广泛应用于通信、雷达、卫星导航等领域。
它具有高频率、高速度、高精度、高灵敏度等特点,可以实现信号处理、信号放大、信号调制、信号解调等功能。
射频芯片的基础知识包括:
1. 高频电路理论:射频芯片的工作频率一般在几十MHz至几GHz 之间,需要掌握高频电路理论,如传输线理论、微带线理论、滤波器设计等。
2. 射频放大器设计:射频芯片中的放大器可以实现信号增强和放大,需要掌握放大器的工作原理、电路结构和参数的设计方法。
3. 射频混频器设计:射频混频器可以将两个信号进行混频,实现频率转换和调制解调功能。
需要掌握混频器的基本电路结构、设计方法和性能指标。
4. 射频滤波器设计:射频芯片中的滤波器可以实现信号的频带选择和抑制,需要掌握滤波器的电路结构、设计方法和性能指标。
5. 射频模拟信号处理:射频芯片中的模拟信号处理包括振荡器、相移器、功率放大器等,需要掌握这些电路的工作原理和设计方法。
6. 射频数字信号处理:射频芯片中的数字信号处理包括数字滤波器、数字混频器、数字解调器等,需要掌握数字信号处理的基本原理和算法。
以上是射频芯片基础知识的主要内容,掌握这些知识可以为射频芯片的设计、开发和应用提供基础支持。
5g射频芯片工作原理一、引言随着5G技术的不断发展,5G射频芯片也逐渐成为了各大手机厂商争相研发的重要领域。
那么,5G射频芯片是如何工作的呢?本文将对5G射频芯片的工作原理进行详细介绍。
二、什么是5G射频芯片5G射频芯片是一种用于实现手机与基站之间无线通信的核心部件。
它主要负责将数字信号转换为无线信号,并通过天线向外发射,同时还能接收来自基站的信号并将其转换为数字信号。
三、5G射频芯片的组成1. 收发器:收发器是整个5G射频芯片最核心的部件。
它既能够接收来自基站的无线信号并将其转换为数字信号,也能够将数字信号转换为无线信号并通过天线向外发射。
2. 滤波器:滤波器主要用于过滤掉不需要的干扰信号,保证传输质量。
在5G通讯中,滤波器需要具备更高精度和更宽带宽。
3. 功率放大器:功率放大器用于增强无线信号的强度,提高通讯距离和稳定性。
4. 混频器:混频器主要用于将收到的高频信号转换为中频信号,方便后续处理。
5. 频率合成器:频率合成器用于产生特定频率的信号,供其他组件使用。
四、5G射频芯片的工作原理1. 发射过程:当手机需要向基站发送信息时,5G射频芯片会将数字信号转换为无线信号,并通过天线向外发射。
具体步骤如下:(1) 数字信号经过调制后进入收发器。
(2) 收发器将数字信号转换为中频信号并通过滤波器进行滤波。
(3) 滤波后的中频信号经过功率放大器进行放大。
(4) 放大后的中频信号进入混频器,并与由频率合成器产生的特定频率信号混合,形成最终需要发送的高频无线信号。
(5) 最终生成的无线信号通过天线向外发射。
2. 接收过程:当手机需要接收来自基站的信息时,5G射频芯片会将接收到的无线信号转换为数字信号,并传递给其他组件进行处理。
具体步骤如下:(1) 天线接收到来自基站的无线信号,并将其传递给收发器。
(2) 收发器将接收到的高频信号转换为中频信号,并通过滤波器进行滤波。
(3) 滤波后的中频信号进入混频器,与由频率合成器产生的特定频率信号混合,形成最终需要处理的中频信号。
射频增强芯片的作用随着移动通信技术的不断发展,射频(Radio Frequency,RF)芯片在无线通信领域中的作用越来越重要。
射频芯片是一种用于发射和接收无线信号的电子元件,它可以将数字信号转换为无线信号,或将无线信号转换为数字信号。
射频芯片的主要功能是放大和调节无线信号,使其能够在空间中传输。
射频增强芯片就是其中的一种,在无线通信系统中扮演着重要的角色。
射频增强芯片是一种专门用于增强射频信号的芯片,它能够将射频信号的功率放大,从而提高信号的传输距离和质量。
射频增强芯片的主要作用是提高无线通信系统的覆盖范围和信号质量,使得用户在更远的距离内也能够获得稳定的通信服务。
射频增强芯片的工作原理是利用放大器将输入的射频信号放大,从而增加信号的功率。
射频信号在传输过程中会遇到各种干扰和衰减,射频增强芯片能够有效地抵抗这些干扰和衰减,保证信号的传输质量。
射频增强芯片还可以调节信号的频率和相位,从而使得信号能够更好地适应不同的传输环境。
射频增强芯片广泛应用于手机、无线路由器、卫星通信、雷达、航空航天等领域。
在手机中,射频增强芯片可以提高手机信号的强度和质量,使得用户能够在更远的距离内拨打电话和上网。
在无线路由器中,射频增强芯片可以扩大无线信号的覆盖范围,使得用户能够在更大的范围内使用无线网络。
在卫星通信中,射频增强芯片可以提高卫星信号的传输距离和质量,从而实现更远距离的通信。
在雷达和航空航天领域,射频增强芯片可以提高雷达信号的探测范围和精度,保证航空器的安全飞行。
射频增强芯片的发展历史可以追溯到20世纪50年代,当时的射频电路主要采用晶体管和管子放大器。
随着半导体技术的不断发展,射频芯片的集成度越来越高,功耗越来越低,性能越来越优越。
目前,射频增强芯片已经成为无线通信系统中不可或缺的一部分,它的发展将会推动无线通信技术的不断进步。
射频增强芯片的应用还存在一些挑战和问题,例如功耗、热量、干扰等。
为了解决这些问题,研究人员正在不断探索新的射频增强芯片设计和制造技术。
最详细解读射频芯片传统来说,一部可支持打电话、发短信、网络服务、APP应用的手机,一般包含五个部分部分:射频部分、基带部分、电源管理、外设、软件。
射频部分:一般是信息发送和接收的部分;基带部分:一般是信息处理的部分;电源管理:一般是节电的部分,由于手机是能源有限的设备,所以电源管理十分重要;外设:一般包括LCD,键盘,机壳等;软件:一般包括系统、驱动、中间件、应用。
在手机终端中,最重要的核心就是射频芯片和基带芯片。
射频芯片负责射频收发、频率合成、功率放大;基带芯片负责信号处理和协议处理。
那么射频芯片和基带芯片是什么关系?1. 射频芯片和基带芯片的关系先讲一下历史,射频(Radio Frenquency)和基带(Base Band)皆来自英文直译。
其中射频最早的应用就是Radio——无线广播(FM/AM),迄今为止这仍是射频技术乃至无线电领域最经典的应用。
基带则是band中心点在0Hz的信号,所以基带就是最基础的信号。
有人也把基带叫做“未调制信号”,曾经这个概念是对的,例如AM为调制信号(无需调制,接收后即可通过发声元器件读取内容)。
但对于现代通信领域而言,基带信号通常都是指经过数字调制的,频谱中心点在0Hz的信号。
而且没有明确的概念表明基带必须是模拟或者数字的,这完全看具体的实现机制。
言归正传,基带芯片可以认为是包括调制解调器,但不止于调制解调器,还包括信道编解码、信源编解码,以及一些信令处理。
而射频芯片,则可看做是最简单的基带调制信号的上变频和下变频。
所谓调制,就是把需要传输的信号,通过一定的规则调制到载波上面让后通过无线收发器(RF Transceiver)发送出去的工程,解调就是相反的过程。
2.工作原理与电路分析射频简称RF射频就是射频电流,是一种高频交流变化电磁波,为是Radio Frequency的缩写,表示可以辐射到空间的电磁频率,频率范围在300KHz~300GHz之间。
每秒变化小于1000次的交流电称为低频电流,大于10000次的称为高频电流,而射频就是这样一种高频电流。
高频(大于10K);射频(300K-300G)是高频的较高频段;微波频段(300M-300G)又是射频的较高频段。
射频技术在无线通信领域中被广泛使用,有线电视系统就是采用射频传输方式。
射频芯片指的就是将无线电信号通信转换成一定的无线电信号波形,并通过天线谐振发送出去的一个电子元器件,它包括功率放大器、低噪声放大器和天线开关。
射频芯片架构包括接收通道和发射通道两大部分。
射频电路方框图3. 接收电路的结构和工作原理接收时,天线把基站发送来电磁波转为微弱交流电流信号经滤波,高频放大后,送入中频内进行解调,得到接收基带信息(RXI-P、RXI-N、RXQ-P、RXQ-N);送到逻辑音频电路进一步处理。
该电路掌握重点:1、接收电路结构;2、各元件的功能与作用;3、接收信号流程。
1. 电路结构接收电路由天线、天线开关、滤波器、高放管(低噪声放大器)、中频集成块(接收解调器)等电路组成。
早期手机有一级、二级混频电路,其目的把接收频率降低后再解调(如下图)。
接收电路方框图2. 各元件的功能与作用1) 手机天线:结构:(如下图)由手机天线分外置和内置天线两种;由天线座、螺线管、塑料封套组成。
作用:a) 接收时把基站发送来电磁波转为微弱交流电流信号。
b) 发射时把功放放大后的交流电流转化为电磁波信号。
2) 天线开关:结构:(如下图)手机天线开关(合路器、双工滤波器)由四个电子开关构成。
作用:a) 完成接收和发射切换;b) 完成900M/1800M信号接收切换。
逻辑电路根据手机工作状态分别送出控制信号(GSM-RX-EN;DCS- RX-EN;GSM-TX-EN;DCS- TX-EN),令各自通路导通,使接收和发射信号各走其道,互不干扰。
由于手机工作时接收和发射不能同时在一个时隙工作(即接收时不发射,发射时不接收)。
因此后期新型手机把接收通路的两开关去掉,只留两个发射转换开关;接收切换任务交由高放管完成。
3) 滤波器:结构:手机中有高频滤波器、中频滤波器。
作用:滤除其他无用信号,得到纯正接收信号。
后期新型手机都为零中频手机;因此,手机中再没有中频滤波器。
4) 高放管(高频放大管、低噪声放大器):结构:手机中高放管有两个:900M高放管、1800M高放管。
都是三极管共发射极放大电路;后期新型手机把高放管集成在中频内部。
高频放大管供电图作用:a) 对天线感应到微弱电流进行放大,满足后级电路对信号幅度的需求。
b) 完成900M/1800M接收信号切换。
原理:a) 供电:900M/1800M两个高放管的基极偏压共用一路,由中频同时路提供;而两管的集电极的偏压由中频CPU根据手机的接收状态命令中频分两路送出;其目的完成900M/1800M接收信号切换。
b) 原理:经过滤波器滤除其他杂波得到纯正935M-960M的接收信号由电容器耦合后送入相应的高放管放大后经电容器耦合送入中频进行后一级处理。
5) 中频(射频接囗、射频信号处理器):结构:由接收解调器、发射调制器、发射鉴相器等电路组成;新型手机还把高放管、频率合成、26M振荡及分频电路也集成在内部(如下图)。
作用:a) 内部高放管把天线感应到微弱电流进行放大;b) 接收时把935M-960M(GSM)的接收载频信号(带对方信息)与本振信号(不带信息)进行解调,得到67.707KHZ的接收基带信息;c) 发射时把逻辑电路处理过的发射信息与本振信号调制成发射中频;d) 结合13M/26M晶体产生13M时钟(参考时钟电路);e) 根据CPU送来参考信号,产生符合手机工作信道的本振信号。
3. 接收信号流程手机接收时,天线把基站发送来电磁波转为微弱交流电流信号,经过天线开关接收通路,送高频滤波器滤除其它无用杂波,得到纯正935M-960M(GSM)的接收信号,由电容器耦合送入中频内部相应的高放管放大后,送入解调器与本振信号(不带信息)进行解调,得到67.707KHZ的接收基带信息(RXI-P、RXI-N、RXQ-P、RXQ-N);送到逻辑音频电路进一步处理。
4.发射电路的结构和工作原理发射时,把逻辑电路处理过的发射基带信息调制成的发射中频,用TX-VCO把发射中频信号频率上变为890M-915M(GSM)的频率信号。
经功放放大后由天线转为电磁波辐射出去。
该电路掌握重点:(1) 电路结构;(2) 各元件的功能与作用;(3) 发射信号流程。
1. 电路结构发射电路由中频内部的发射调制器、发射鉴相器;发射压控振荡器(TX-VCO)、功率放大器(功放)、功率控制器(功控)、发射互感器等电路组成。
(如下图)发射电路方框图2. 各元件的功能与作用1) 发射调制器:结构:发射调制器在中频内部,相当于宽带网络中的MOD。
作用:发射时把逻辑电路处理过的发射基带信息(TXI-P;TXI-N;TXQ-P;TXQ-N)与本振信号调制成发射中频。
2) 发射压控振荡器(TX-VCO):结构:发射压控振荡器是由电压控制输出频率的电容三点式振荡电路;在生产制造时集成为一小电路板上,引出五个脚:供电脚、接地脚、输出脚、控制脚、900M/1800M频段切换脚。
当有合适工作电压后便振荡产生相应频率信号。
作用:把中频内调制器调制成的发射中频信号转为基站能接收的890M-915M(GSM)的频率信号。
原理:众所周知,基站只能接收890M-915M(GSM)的频率信号,而中频调制器调制的中频信号(如三星发射中频信号135M)基站不能接收的,因此,要用TX-VCO把发射中频信号频率上变为890M-915M(GSM)的频率信号。
当发射时,电源部分送出3VTX电压使TX-VCO工作,产生890M-915M(GSM)的频率信号分两路走:a) 取样送回中频内部,与本振信号混频产生一个与发射中频相等的发射鉴频信号,送入鉴相器中与发射中频进行较;若TX-VCO振荡出频率不符合手机的工作信道,则鉴相器会产生1-4V跳变电压(带有交流发射信息的直流电压)去控制TX-VCO内部变容二极管的电容量,达到调整频率准确性目的。
b) 送入功放经放大后由天线转为电磁波辐射出去。
从上看出:由TX-VCO产生频率到取样送回中频内部,再产生电压去控制TX-VCO 工作;刚好形成一个闭合环路,且是控制频率相位的,因此该电路也称发射锁相环电路。
3) 功率放大器(功放):结构:目前手机的功放为双频功放(900M功放和1800M功放集成一体),分黑胶功放和铁壳功放两种;不同型号功放不能互换。
作用:把TX-VCO振荡出频率信号放大,获得足够功率电流,经天线转化为电磁波辐射出去。
值得注意:功放放大的是发射频率信号的幅值,不能放大他的频率。
功率放大器的工作条件:a) 工作电压(VCC):手机功放供电由电池直接提供(3.6V);b) 接地端(GND):使电流形成回路;c) 双频功换信号(BANDSEL):控制功放工作于900M或工作于1800M;d) 功率控制信号(PAC):控制功放的放大量(工作电流);e) 输入信号(IN);输出信号(OUT)。
4) 发射互感器:结构:两个线径和匝数相等的线圈相互靠近,利用互感原理组成。
作用:把功放发射功率电流取样送入功控。
原理:当发射时功放发射功率电流经过发射互感器时,在其次级感生与功率电流同样大小的电流,经检波(高频整流)后并送入功控。
5) 功率等级信号:所谓功率等级就是工程师们在手机编程时把接收信号分为八个等级,每个接收等级对应一级发射功率(如下表),手机在工作时,CPU根据接的信号强度来判断手机与基站距离远近,送出适当的发射等级信号,从而来决定功放的放大量(即接收强时,发射就弱)。
附功率等级表:6) 功率控制器(功控):结构:为一个运算比较放大器。
作用:把发射功率电流取样信号和功率等级信号进行比较,得到一个合适电压信号去控制功放的放大量。
原理:当发射时功率电流经过发射互感器时,在其次级感生的电流,经检波(高频整流)后并送入功控;同时编程时预设功率等级信号也送入功控;两个信号在内部比较后产生一个电压信号去控制功放的放大量,使功放工作电流适中,既省电又能长功放使用寿命(功控电压高,功放功率就大)。
3. 发射信号流程当发射时,逻辑电路处理过的发射基带信息(TXI-P;TXI-N;TXQ-P;TXQ-N),送入中频内部的发射调制器,与本振信号调制成发射中频。
而中频信号基站不能接收的,要用TX-VCO把发射中频信号频率上升为890M-915M(GSM)的频率信号基站才能接收。
当TX-VCO工作后,产生890M-915M(GSM)的频率信号分两路走:a) 一路取样送回中频内部,与本振信号混频产生一个与发射中频相等的发射鉴频信号,送入鉴相器中与发射中频进行较;若TX-VCO振荡出频率不符合手机的工作信道,则鉴相器会产生一个1-4V跳变电压去控制TX-VCO内部变容二极管的电容量,达到调整频率目的。
