电压互感器的操作原则-ppt

电压可以满足一次电压长期运行条件，并满足各种过电压 条件（雷击过电压、操作过电压、故障及异常情况下的过电 压）
二、TA、TV的作用和参 数
（2）二次参数： 变比：表示一次电流（电压）与二次侧电流（电压）的比值， 是继电保护整定计算及计量专业的重要参数。 准确度级：按照计量、测量类和保护类两类讨论，计量测量 类需要运行时精确测量，满足正常负荷下测量要求，保护类 在故障态时进行保护，满足极限情况下的要求：
线路侧
P1(L1) S1(K1)
保护装置
五、TA、TV二次绕组的接线方式及向量分析
2、单相接线方式 特点：接线简单
主变
消弧 线圈
适用：主变消弧线圈、中性点及小电流接地系统中的零序回路
强调：对于零序功率方向保护应注意CT极性。 U。
I
装置
100o I。
五、TA、TV二次绕组的接线方式及向量分析
3、两相星形接线方式 特点：经济，能够反应任何相间故障。
2、TA、TV的作用和参数
型号：TYD 220/√3-0.01H T:成套 Y:电容式 D:单相式 220/√3 :额定相电压 0.01H:电容量 变比：1a、2a绕组:100/ √3 da绕组：100 准确级： 1a:0.2级 2a：0.5级 da:3P级
三、TA、TV在二次回路的标号原则
1、交流回路按相别顺序标号，除用3位数字外，还加以文 字标号以示区别。例如：A411、B411、C411、N411。
3、交流回路是继电保护、自动装置、测量等装置用以准 确计算一次电流、电压、功率的重要组成回路。
~ 发电机
一、二次回路简述
输电线路
66kV母线
升压变 隔离开关 断路器
220kV母线
#1变压器

在实验过程中，记录下不同输入电压下的输出电压值，并整理成表格形式。
数据记录、结果分析及实验总结
结果分析 根据实验数据，分析电压互感器的工作原理和性能特点。
比较实验数据与理论计算结果的差异，分析误差产生的原因。
数据记录、结果分析及实验总结
实验总结
在实验过程中，学会了电压互感器的接线方法和使用注 意事项。
正确接线方式及检查步骤
01
02
03
04
按照接线图正确连接电压互感 器的一次侧和二次侧线路，确
保接线牢固、接触良好。
检查接线是否正确，无短路或 接地现象。
使用万用表等工具检查电压互 感器二次侧输出电压是否与额
定值相符。
确认无误后，方可通电试运行 。
日常维护保养和故障排除
定期检查电压互感器外观是否完好， 有无异常声响或异味。
特点
具有绝缘性能好、抗干扰 能力强、测量精度高等优 点；但成本较高，且对使 用环境有一定要求。
不同类型比较与选型依据
电磁式与光电式比较
电磁式结构简单、成本低，但存在铁磁饱和现象；光电式绝缘性能好、测量精 度高，但成本较高。
选型依据
根据实际需求和预算进行选择。对于一般应用场合，电磁式电压互感器即可满 足要求；对于高精度测量和特殊应用场合，可选择光电式电压互感器。同时， 还需考虑使用环境、安装条件等因素。
为确保电压互感器在高压环境 下的安全运行，采用油浸式或 干式绝缘结构，以防止绝缘击 穿和漏电现象。
主要技术参数及性能指标
额定电压比
表示一次绕组与二次绕组之间的电压变换关系， 通常以高压侧额定电压与低压侧额定电压的比值 表示。
额定容量
指电压互感器在额定负载下所能承受的最大视在 功率。额定容量的选择需根据电力系统的实际需 求和电压互感器的技术参数进行综合考虑。

A I 1 C N 1 0 c9 o o ( 0 s [ 2 ) ] I 1 N 1 0 si n 2 )(
❖ 因为AC＝OC－OA＝I1N1－I2N2，所以
f
221110% 0101sin (2)10% 0
11
11
110sin (2)10% 0
.
电流互感器参数
si nO B C B 1 0 1si9 1 o n 1 0 ([2 ) ]1 0 1c 1 1 o s 2 )(
示。如：10/5,50/5,100/5,200/5,600/5，3150/5等 额定电流，就是在这个电流下，互感器可以长期 运行而不会因发热损坏。当负载电流超过额定电 流时，叫作过负载。 2．准确度等级 （简称准确级）
国产电流互感器的准确度等级有0.2、0.5、1.0、3.0、 0.2S级及0.5S级。如：0.2/10P10等
电式、电子式等电流互感器。
.
电流互感器型号规定
二）电流互感器的型号规定
目前，国标：电流互感器型号编排方法规定如下：
.
电流互感器型号字母含义
产品型号均以汉语拼音字母表示，字母含义及排列顺序见表 4-l所示
.
电流互感器参数
（三）电流互感器的主要参数 1．额定电流变比
额定电流变比是指一次额定电流与二次额定电流之比（有 时简称电流比）；额定电流比一般用不约分的分数形式表
.
电流互感器知识（分类）
（－）电流互感器分类
（1）电流互感器按用途可分为两类：一是测量电流、功 率和电能用的测量用互感器；二是继电保护和自动控制 用的保护控制用互感器。
（2）根据一次绕组匝数可分为单匝式和多匝式
（3）根据安装地点可分为户内式和户外式
（4）根据绝缘方式可分为干式，浇注

电压互感器的负载要求就是负载容量之和不能 超过互感器的额定二次容量值。
.
25

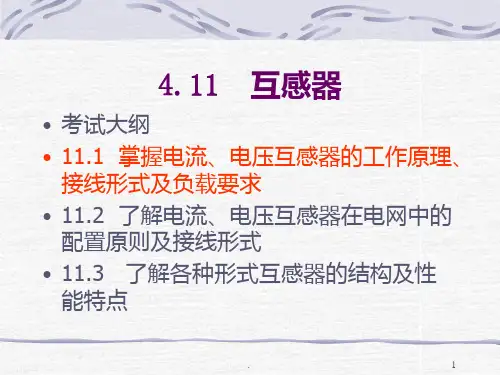

11.2 互感器的配置原则
互感器在主接线中的配置与测量仪表、 同期点的选择、保护和自动装置的要求 以及主接线的形式有关。
.
26
11.2.1 电流互感器的配置
（1）为了满足测量和保护装置的需要，在发电机、变 压器、出线、母线分段及母联断路器、旁路断路器等回 路中均设有电流互感器。对于大接地短路电流系统，一 般按三相配置；对于小接地短路电流系统，依具体要求 按二相或三相配置。
.
27
11.2.2 电压互感器的配置
（1）母线 除分路母线外，一般工作及备用母线都装 有一组电压互感器，用于同期、测量仪表和保护装置。
（2）线路 35kV及以上输电线路，当对端有电源时， 为了监视线路有无电压、进行同期和设置重合闸，装有 一台单相电压互感器。
（3）发电机 一般装二组电压互感器。一组（D，y 接线），用于自动调整励磁装置。另一组供测量仪表、 同期和保护装置使用，该互感器采用三相五柱式或三只 单相接地专用互感器，其开口三角形供发电机未并列之 前检查接地之用。当互感器负荷太大时，可增设一组不 完全星形连接的互感器，专供测量仪表使用。20万kW 及以上发电机中性点常接有单相电压互感器，用于100 ％静子接地保护。
（5）两相三完全星形接线
中流入第三个继电器的电流
是 。 .
.
.
.
Ij IuIwIv
该接线方式应用在大电流
接地系统中，保护线路的三
相短路、两相短路。
两相三完全星形接线
.
10
11.1.1 电流互感器
电流互感器在接线中应注意以下内容： 1）电流互感器的二次侧在使用时绝对不可开路。使 用过程中拆卸仪表或继电器时，应事先将二次侧短路。 安装时，接线应可靠，不允许二次侧安装熔丝； 2）二次侧必须有一端接地。防止一、二次侧绝缘损 坏，高压窜入二次侧，危及人身和设备安全； 3）接线时要注意极性。电流互感器一、二次侧的极 性端子，都用字母表明极性。 4）一次侧串接在线路中，二次侧的继电器或测量仪 表串接。

4
注意事项
电压互感器的线圈阻抗较小，所以电压互 感器的二次绕组不能短路. 二次绕组如果短路将导致绕组承受的阻抗 变大，绕组承受不了造成PT烧毁。
5
6
电压互感器的分类
1、全绝缘型
2、半绝缘型 电压互感器还有 电容式电压互感器
7
事例题目
• 例如：现在有一直PT 的变比是 10/0.1V 1、一次电压为10KV 问：二次电压是多少V？ 2、一次电压是6KV 问:二次电压是多少V？

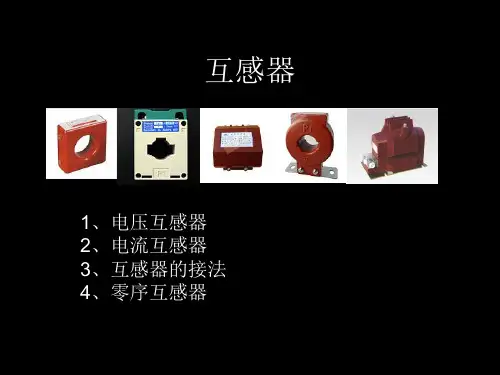

互感器
1、电压互感器 2、电流互感器 3、互感器的接法 4、零序互感器
1
电压互感器解释
• 电压互感器（简称PT，也简称TV）和变压器很相像， 都是用来变换线路上的电压。但是变压器变换电压的目的
是为了输送电能，因此容量很大，一般都是以千伏安或兆 伏安为计算单位；而电压互感器变换电压的目的，主要是 用来给测量仪表和继电保护装置供电，用来测量线路的电 压、功率和电能，或者用来在线路发生故障时保护线路中 的贵重设备、电机和变压器，因此电压互感器的容量很小， 一般都只有几伏安、几十伏安，最大也不超过一千伏安。
一：电流互感器不能开路（断路）副线圈上不允许安装保险丝)
电流互感器倘若二次发生开路，一次电流将全部用于激磁， 使铁芯严重饱和。交变的磁通在二次线圈上将感应出很高的 电压，其峰值可达几千伏甚至上万伏，这么高的电压作用于 二次线圈及二次回路上，将严重威胁人身安全和设备安全， 甚至线圈绝缘因过热而烧坏，保护可能因无电流而不能反映 故障，对于差动保护和零序电流保护则可能因开路时产生不 平衡电流而误动作。所以《安规》规定，电流互感器在运行 中严禁开路。
16
用途分类
所以电流互感器会分为： 1、测量用电流互感器 测量用电流互感器的作用是用来计量（计费）和 测量运行设备电流的；

10
注释：1.准确等级0.2一般用于计量 0.5一般用于测量 3级 一般用于监测 3P 6P 用于保护 0.22级 用于电源
电能计量装置为ⅠⅡ类时要求电压互感器的准确级不低于0.2级； Ⅲ、 Ⅳ类时不低于0.5级；Ⅴ类不做要求。 2.绝缘方式有（干式、浇注式、油浸式和充气式）。干式电压互感器结构 简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户 内式装置;浇注式电压互感器结构紧凑、维护方便，适用于3kV~35kV 户内式配电装置;油浸式电压互感器绝缘性能较好，可用于10kV以上 的户外式配电装置;充气式电压互感器用于SF6全封闭电器中。
3.2.7 当电容式电压互感器由于开口三角绕组的不平衡 电压较高，而影响零序保护装置的灵敏度时，应要求制造 部门装设高次谐波滤波器。
13
13
3.3电压互感器的接线方式见DL-5222 P213
3.4 电压互感器试验项目；
1.绝缘试验；1）测量绕组绝缘电阻，2）
测量tan δ 3）交流耐压试验，4）油中气相色谱
谐波铁磁谐振过电压（由TV的一
次绕组（非线性电抗）饱和激发）
TV
CK U2
rd U3
9
主要技术参数
1.一次回路电压； 2.二次回路电压； 3.二次负荷； 4.准确等级; 5.继电保护及测量要求 6.兼用于载波通讯时电容式电压互感器的高频特性； 7.绝缘水平； 8.温升； 9.电压因素； 10.系统的接地方式; 11机械荷载.
用电磁式。
SF6全封闭组合电器的电压互感器宜采
3.2.5 在满足二次电压和负荷要求的条件下，
电压互感器宜采用简单接线，当需要零序电压时，（3-
20）KV宜采用三相五柱电压互感器或三个单项式的互感 12

二、电压互感器的结构及工作原理
电压互感器的结构及工作原理介绍：
? 电压互感器是一种专门用作变换电压的特种变压器。它主要由一、二次线 圈、铁心和绝缘组成；
? 当在一次绕组上施加一个电压 U1时，在铁心中就产生一个磁通 φ，根据电 磁感应定律，则在二次绕组中就产生一个二次电压 U2。改变一次或二次绕 组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的 电压互感器；
? 它的两个绕组在一个闭合的铁芯上，一次绕组匝数很多，二次绕组匝数很 少，一次侧 并联的接在电力系统中，一次绕组的额定电压与所接的系统的 额定电压相同，二次侧 并联接仪表，保护及自动装置的电压绕组等负载， 由于这些负载的阻抗很大，二次侧流过的电流很小，因此，电压互感器的 工作状态相当于变压器的 空载状态 。
二、电压互感器的结构及工作原理
电压互感器的结构及工作原理
u1, n1 u2, n2
高压引出线 套管 主绝缘 二次绕组
铁芯 一次绕组
谢谢
பைடு நூலகம்
一、电压互感器作用
电压互感器作用如下：
? 一次回路的高电压，在现场的实际运行维护中是不容易测量的，只 有通过电压互感器将一次侧的交流大电压按比例转化成为可以控制、 测量、保护等使用的二次侧标准的电压（ 100V），同时供测量仪表、 继电保护、自动装置等使用，将一次系统的电压信息准确的传到二 次侧；
? 将一次系统的高电压变换为二次侧的低电压、小电流，使测量、计 量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝 缘要求；
? 起到电气隔离作用，应用了电压互感器后，可以使得二次所用的测 量表计、继电保护装置、自动化装置能够与电力系统的高电压进行 隔离，从而可以保证操作人员及二次设备的安全。

广泛应用于 3~20 kV户内配电装置。 例如JSJW-10表示为10kV的三相三绕组五芯柱油浸式电压互感器。
浸式互感器。 按安装地点：屋内式、屋外式。
单相式：任何电压等级；
三相式：20kV及以下。
S广F泛6气应体用绝于缘33式~25电0 k压kV互户V感内及器配电以装置下。 ：普通油浸式电压
按绕组数：双绕组、三绕组。
❖按绕组数：双绕组、三绕组。
双绕组：35kV及以下；三绕组：任何电压等级。
电压互感器的分类
❖按绝缘：干式、浇注式、油浸式、SF6气体绝 缘式
干式：用绝缘胶浸渍，多用于屋内低压；
浇注式：用于3～35kV的屋内式； 油浸式：多用于110kV及以上的屋外式; SF6气体绝缘式：110kV及以上。
互感器。 三相式：20kV及以下。
JDJ-10型
110kV及以上：串激式电压互感
器。
JSJ-10型
JDCF-110型
电压互感器的结构
❖SF6气体绝缘式电压互感
维护简单，具有更高的可靠性，而且更易适合更高的电压等级。 三相式：20kV及以下。 SF6气体绝缘式电压互感器 SF6气体绝缘式电压互感器
1按0绝~3缘5 ：kV干：式电、压浇电注流式组6、合油型浸油式浸、式S互F感6气器体。绝缘式
例如JSJW-10表示为10kV的三相三绕组五芯柱油浸式电压互感器。 屋内式：35kV及以下；
维护简单，具有更高的可靠性，而且
更易适合更高的电压等级。
JDQXF-110
电压互感器的结构
❖电容式电压互感器
器 双绕组：35kV及以下；
电压互感器的运行与维护 双绕组：35kV及以下； 按相数：单相式、三相式。 按绕组数：双绕组、三绕组。 与电磁式相比，具有结构简单、体积小、重量轻、占地少、成本低的优点，电压愈高效果愈显著。

探讨电压互感器在各个领 域中的广泛应用。
二次回路的构成
1
二次回路的基本组成
详细介绍二次回路中包括的元件和其作用。
2
二次回路的开路和短路
解释二次回路开路和短路的原因及其对系统的影响。
3
二次回路的运行方式
介绍二次回路的不同运行方式和其适用场景。
电压互感器与二次回路的关系
1 电压互感器在二次
回路中的作用
说明电压互感器在二次 回路中的重要作用和功 能。
2 二次回路对电压互
感器的影响
3 压互感器和二次
回路的配合要求
探讨二次回路对电压互 感器性能和输出的影响。
讲解电压互感器和二次 回路之间的配合要求和 技术指南。
电压互感器和二次回路的应用案例
电压互感器在电力工程 中的应用
展示电压互感器在电力变电站 和配电系统中的实际应用。
二次回路的常见问题及 解决方法
介绍二次回路常见问题，例如 线路故障和负载不平衡，并探 讨相应的解决方法。
实际案例分析
通过实际案例分析，揭示电压 互感器和二次回路的应用挑战 及解决方案。
总结与展望
1 电压互感器和二次
回路的发展趋势
总结当前电压互感器和 二次回路领域的发展趋 势和未来展望。
2 继续深入学习的建议 3 结束语
电压互感器及二次回路讲 解ppt课件
欢迎大家来到今天的课程，我们将深入讲解电压互感器及其二次回路的原理、 应用以及相关案例，让我们一起探索这个令人着迷的领域！
电压互感器的概述
电压互感器的原理
讲解电压互感器的基本工 作原理和原理方程。
电压互感器的分类
介绍不同类型的电压互感 器及其特点。
电压互感器的应用
给出进一步学习电压互 感器和二次回路的建议 和资源推荐。

5
2020/3/6

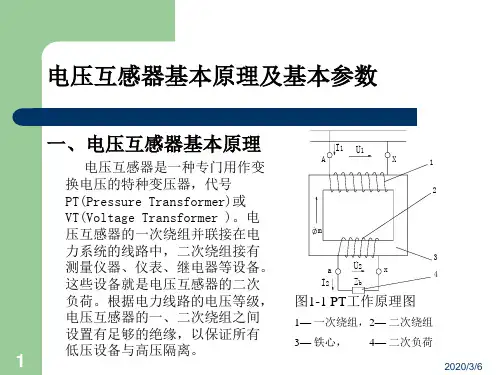

电压互感器基本原理及基本参数
二、电压互感器基本参数
1、产品型号 JDZX10-10C1（J—电压互感器，D—单相，Z—浇注式， X—
带有剩余电压绕组，10—设计序号，10—电压等级， C1—结构代 号）
2、使用环境 使用在户内还是户外型。
3、额定频率 根据系统额定频率而定，额定频率能满足50-60Hz。
1、在使用电压互感器之前应检查的项目
试验记录，产品证明书和产品说明书，产品在运输期间没有被
损坏，电压互感器在使用之前应确保接地螺钉有效接地。
2、运行中电压互感器的二次侧不能短路
正常运行时，电压互感器二次侧接入的是一些阻抗很大的二次负荷， 故其二次电流很小，接近于空载运行状态。当二次侧短路时二次阻 抗大大减小，会出现很大的短路电流，导致二次绕组严重发热而烧
6、互感器接线图 6.1、Y-Y- △ 、Y-Y-Y、Y-Y-Y-△接线图如下：
11
A
B
C
AAA
NNN
a
a
a
n
n
n
da da da
dn dn dn
图1
A
B
C
AAA
NNN
1a 1a 1a
1n 1n 1n 2a 2a 2a
2n 2n 2n
图2
A
B
C
AAA
NNN
1a 1a 1a
1n 1n 1n 2a 2a 2a
50/50VA（50—0.5级的额定输出，50—3P级的额定输出）
在额定二次电压及接有额定负荷的条件下，互感器供给二 次回路的视在功率值,以伏安表示。国家标准GB1207-2006《电压 互感器》规定的标准值为：10、15、25、30、50、75、100、150、 200、250、300、400、500VA。

关键技术参数
额定电压比
指一次绕组和二次绕组额定电压 的比值，是电压互感器的基本参
数之一。
准确级
表示电压互感器在额定工作条件 下的误差限值，通常以百分比表 示。
额定负荷
指二次绕组在额定工作条件下所 允许的最大负荷，通常以视在功 率表示。
绝缘水平
表示电压互感器各绕组之间以及 绕组对地之间的绝缘强度，通常 以工频耐压和雷电冲击耐压表示。
05
CATALOGUE
电压互感器选型与使用注意事项
选型原则与建议
根据测量精度要求选择
确保所选互感器满足系统或设备的测量精度 要求。
考虑负载能力
根据实际需求选择具有适当负载能力的互感 器，避免过载或欠载。
兼容性
确保所选互感器与现有系统或设备兼容，以 便顺利集成。
可靠性
选择经过验证的、具有高可靠性的互感器品 牌和型号。
安装调试要点
安装前检查
在安装互感器之前，应对其外观、接 线端子等进行检查，确保完好无损。
调试与校验
在安装完成后，应对互感器进行调试 和校验，确保其正常工作并满足测量 精度要求。
正确接线
按照互感器接线图正确接线，注意区 分输入、输出和接地端子。
维护保养策略
定期检查
定期对互感器进行检查，包括外观、接线端子、绝缘性能等。
二次回路故障
二次回路开路或短路，导致互感器无法正常 工作。
铁芯故障
铁芯饱和或磁路故障，导致互感器误差增大 或产生异常声音。
接线错误
互感器接线错误或松动，导致测量不准确或 无法测量。
诊断方法与步骤
观察法
通过观察互感器的外观、声音、气味等异常 现象，初步判断故障类型。
比较法
