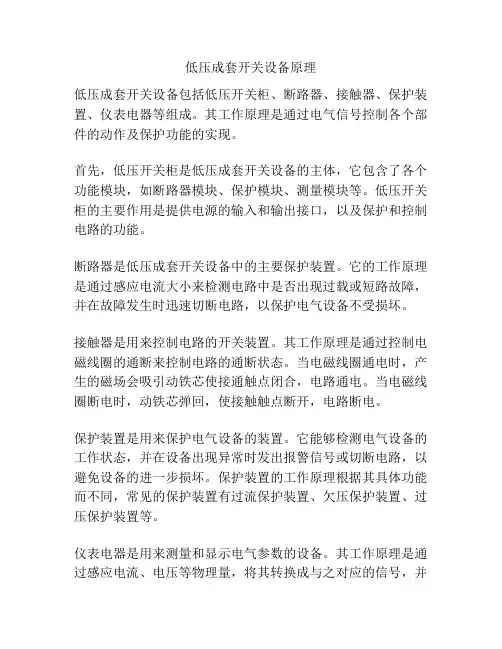

低压成套开关设备原理
低压成套开关设备包括低压开关柜、断路器、接触器、保护装置、仪表电器等组成。
其工作原理是通过电气信号控制各个部件的动作及保护功能的实现。
首先,低压开关柜是低压成套开关设备的主体,它包含了各个功能模块,如断路器模块、保护模块、测量模块等。
低压开关柜的主要作用是提供电源的输入和输出接口,以及保护和控制电路的功能。
断路器是低压成套开关设备中的主要保护装置。
它的工作原理是通过感应电流大小来检测电路中是否出现过载或短路故障,并在故障发生时迅速切断电路,以保护电气设备不受损坏。
接触器是用来控制电路的开关装置。
其工作原理是通过控制电磁线圈的通断来控制电路的通断状态。
当电磁线圈通电时,产生的磁场会吸引动铁芯使接通触点闭合,电路通电。
当电磁线圈断电时,动铁芯弹回,使接触触点断开,电路断电。
保护装置是用来保护电气设备的装置。
它能够检测电气设备的工作状态,并在设备出现异常时发出报警信号或切断电路,以避免设备的进一步损坏。
保护装置的工作原理根据其具体功能而不同,常见的保护装置有过流保护装置、欠压保护装置、过压保护装置等。
仪表电器是用来测量和显示电气参数的设备。
其工作原理是通过感应电流、电压等物理量,将其转换成与之对应的信号,并
通过电路进行放大、整形和处理,最终显示出实际的电气参数。
仪表电器常见的类型有电流表、电压表、功率表等。
综上所述,低压成套开关设备通过电气信号控制各个部件的动作及保护功能的实现。
这些部件包括低压开关柜、断路器、接触器、保护装置和仪表电器等,它们协同工作,确保电气设备的正常运行和安全性。

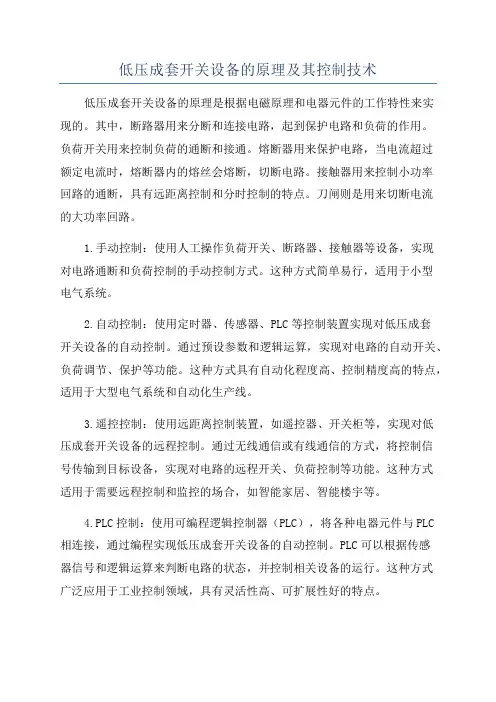

低压成套开关设备的原理及其控制技术低压成套开关设备的原理是根据电磁原理和电器元件的工作特性来实现的。
其中,断路器用来分断和连接电路,起到保护电路和负荷的作用。
负荷开关用来控制负荷的通断和接通。
熔断器用来保护电路,当电流超过额定电流时,熔断器内的熔丝会熔断,切断电路。
接触器用来控制小功率回路的通断,具有远距离控制和分时控制的特点。
刀闸则是用来切断电流的大功率回路。
1.手动控制:使用人工操作负荷开关、断路器、接触器等设备,实现对电路通断和负荷控制的手动控制方式。
这种方式简单易行,适用于小型电气系统。
2.自动控制:使用定时器、传感器、PLC等控制装置实现对低压成套开关设备的自动控制。
通过预设参数和逻辑运算,实现对电路的自动开关、负荷调节、保护等功能。
这种方式具有自动化程度高、控制精度高的特点,适用于大型电气系统和自动化生产线。
3.遥控控制:使用远距离控制装置,如遥控器、开关柜等,实现对低压成套开关设备的远程控制。
通过无线通信或有线通信的方式,将控制信号传输到目标设备,实现对电路的远程开关、负荷控制等功能。
这种方式适用于需要远程控制和监控的场合,如智能家居、智能楼宇等。
4.PLC控制:使用可编程逻辑控制器(PLC),将各种电器元件与PLC相连接,通过编程实现低压成套开关设备的自动控制。
PLC可以根据传感器信号和逻辑运算来判断电路的状态,并控制相关设备的运行。
这种方式广泛应用于工业控制领域,具有灵活性高、可扩展性好的特点。
低压成套开关设备的原理和控制技术的发展,使得电气系统的运行更加安全、可靠和高效。
同时,随着智能化技术的不断应用,低压成套开关设备的控制方式也将越来越多样化和智能化,为电力系统的运行和管理提供更多的选择和便利。
高低压成套配电装置知识高低压成套配电装置,又称成套开关设备或开关柜。
是以开关设备为主体,将其它各种电器元件按一定主接线要求组装为一体而构成的成套电气设备,它用于配电系统,作接受与分配电能之用。
对线路进行控制、测量、保护及调整。
主要有高、低压开关柜,箱变等1. 开关柜的特点(a) 开关柜作为封闭式半封闭式,对电器元件及辅助件保护性好,能有效地防止灰尘、雨水、动物随意进入而影响供电的质量。
(b) 开关柜独立性好,能有效的防止因电路等故障使事故扩大。
(c) 开关柜联锁比效比较可靠、全面、安全性能高。
(d) 便于运输和安装。
(e) 能与微机结合,实现自动化管理。
(f) 开关柜为金属外壳,从强度和刚度都能满足要求,而且壳体都可确保安全可靠接地。
2. 开关柜的分类(a) 按柜体的结构特点分为开启式和封闭式两种。
开启式柜体结构简单,造价低,一次元件之间一般不隔开,母线外露。
封闭式的则将一次电器元件用隔板分隔成不同的小室,较开启式的安全,可以防止事故的扩大,但造价要高。
(b) 按一次电器元件固定的特点分为固定式和手车式。
固定式柜体一次元件安装完后,位置是不动的,但检修较为不便,而手车式的柜体断路器及操动机构全部在手车上(有时包括互感器、仪表等),检修断路器及机构等元件时,可将手车推出柜外,所以比较安全、方便、缺点是增加活动触头使回路电阻增加。
(c) 按电压等级分为低压、及高压开关柜(d) 按使用环境可分为户内式与户外式,以及一般环境型与特殊环境型(即矿用、温热带、高原型)3. 柜体3.1柜体外形尺寸的允许偏差见表7(等于JB/T6753.4中4.1表1的A级)表7 柜体外形尺寸的允许偏差3.2结构间隙差结构间隙指结构外表的结构要素之间如门与门、门与其它结构要素之间形成的同一间隙或平行间隙。
其差值见表8表8 结构间隙差3.3面板、侧板、门板等板类构件平面度的一般公差,为任意平方米小于3mm。
面板通常小于1.5mm。

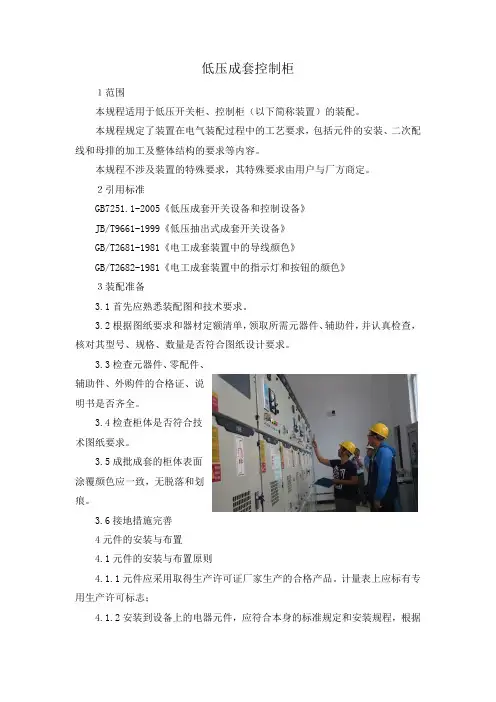

低压成套控制柜1范围本规程适用于低压开关柜、控制柜(以下简称装置)的装配。
本规程规定了装置在电气装配过程中的工艺要求,包括元件的安装、二次配线和母排的加工及整体结构的要求等内容。
本规程不涉及装置的特殊要求,其特殊要求由用户与厂方商定。
2引用标准GB7251.1-2005《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》GB/T2681-1981《电工成套装置中的导线颜色》GB/T2682-1981《电工成套装置中的指示灯和按钮的颜色》3装配准备3.1首先应熟悉装配图和技术要求。
3.2根据图纸要求和器材定额清单,领取所需元器件、辅助件,并认真检查,核对其型号、规格、数量是否符合图纸设计要求。
3.3检查元器件、零配件、辅助件、外购件的合格证、说明书是否齐全。
3.4检查柜体是否符合技术图纸要求。
3.5成批成套的柜体表面涂覆颜色应一致,无脱落和划痕。
3.6接地措施完善4元件的安装与布置4.1元件的安装与布置原则4.1.1元件应采用取得生产许可证厂家生产的合格产品。
计量表上应标有专用生产许可标志;4.1.2安装到设备上的电器元件,应符合本身的标准规定和安装规程,根据其制造厂的说明书(使用条件、需要的飞弧距离、拆卸灭弧栅所需的空间)进行安装。
4.1.3元件的电压、电流、分断能力、短时耐受电流等额定参数及脱扣器与其它电器动作参数整定值必须符合图纸要求。
4.1.4装置中的指示灯与按钮的颜色及其含义,应符合表1和表2的规定。
在发电厂使用的设备中,合闸(接通)位置指示灯和按钮应为红色,分闸(断开)位置指示灯和按钮应为绿色。
4.1.5装置中的元件布置,应力求整齐美观、操作方便、工艺合理和维护检修方便、安全。
4.1.6所有元件均应牢固固定在骨架或支架上,每个元件应标注醒目的符号或代号,使用的符号应与原理图或接线图一致。
4.1.7元件的安装及接线应使正常功能不致由于相互作用(例如发热、电弧、振动等)而损害和误动作。

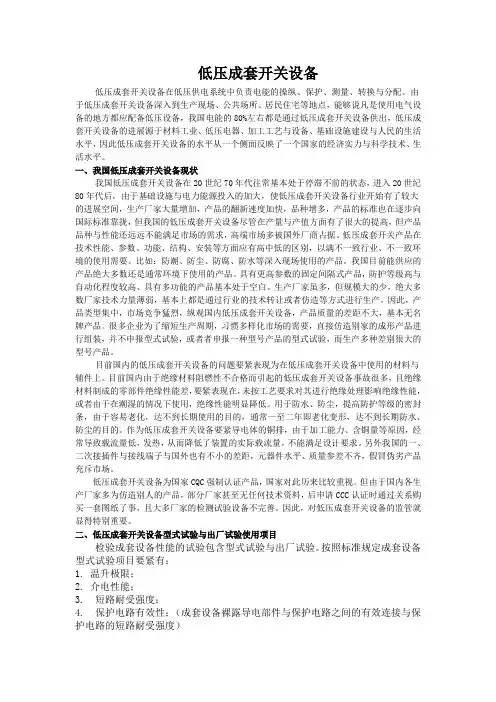

低压成套开关设备低压成套开关设备在低压供电系统中负责电能的操纵、保护、测量、转换与分配。
由于低压成套开关设备深入到生产现场、公共场所、居民住宅等地点,能够说凡是使用电气设备的地方都应配备低压设备,我国电能的80%左右都是通过低压成套开关设备供出,低压成套开关设备的进展源于材料工业、低压电器、加工工艺与设备、基础设施建设与人民的生活水平,因此低压成套开关设备的水平从一个侧面反映了一个国家的经济实力与科学技术、生活水平。
一、我国低压成套开关设备现状我国低压成套开关设备在20世纪70年代往常基本处于停滞不前的状态,进入20世纪80年代后,由于基础设施与电力能源投入的加大,使低压成套开关设备行业开始有了较大的进展空间,生产厂家大量增加,产品的翻新速度加快,品种增多,产品的标准也在逐步向国际标准靠拢,但我国的低压成套开关设备尽管在产量与产值方面有了很大的提高,但产品品种与性能还远远不能满足市场的需求,高端市场多被国外厂商占据。
低压成套开关产品在技术性能、参数、功能、结构、安装等方面应有高中低的区别,以满不一致行业、不一致环境的使用需要。
比如:防潮、防尘、防腐、防水等深入现场使用的产品。
我国目前能供应的产品绝大多数还是通常环境下使用的产品。
具有更高参数的固定间隔式产品,防护等级高与自动化程度较高、具有多功能的产品基本处于空白。
生产厂家虽多,但规模大的少,绝大多数厂家技术力量薄弱,基本上都是通过行业的技术转让或者仿造等方式进行生产。
因此,产品类型集中,市场竞争猛烈,纵观国内低压成套开关设备,产品质量的差距不大,基本无名牌产品。
很多企业为了缩短生产周期,习惯多样化市场的需要,直接仿造别家的成形产品进行组装,并不申报型式试验,或者者申报一种型号产品的型式试验,而生产多种差别很大的型号产品。
目前国内的低压成套开关设备的问题要紧表现为在低压成套开关设备中使用的材料与辅件上。
目前国内由于绝缘材料阻燃性不合格而引起的低压成套开关设备事故很多,且绝缘材料制成的零部件绝缘性能差,要紧表现在,未按工艺要求对其进行绝缘处理影响绝缘性能,或者由于在潮湿的情况下使用,绝缘性能明显降低。

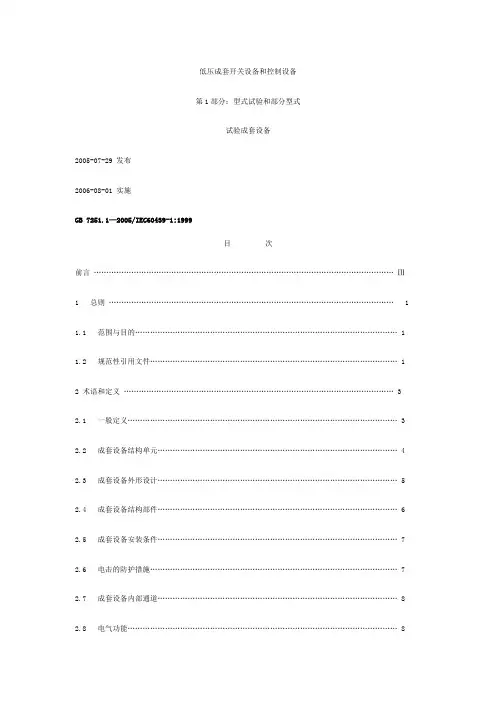

低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备2005-07-29 发布2006-08-01 实施GB 7251.1—2005/IEC60439-1:1999目次前言 (Ⅲ)1 总则 (1)1.1 范围与目的 (1)1.2 规范性引用文件 (1)2 术语和定义 (3)2.1 一般定义 (3)2.2 成套设备结构单元 (4)2.3 成套设备外形设计 (5)2.4 成套设备结构部件 (6)2.5 成套设备安装条件 (7)2.6 电击的防护措施 (7)2.7 成套设备内部通道 (8)2.8 电气功能 (8)2.10 短路电流 (10)3 成套设备的分类 (10)4 成套设备的电气性能 (10)4.1 额定电压 (10)4.2 额定电流(In)(成套设备中一条电路的) (11)4.3 额定短时耐受电流(Icw w)(成套设备中一条电路的) (11)4.4 额定峰值耐受电流(I pk)(成套设备中一条电路的) (11)4.5 额定限制短路电流(I cc)(成套设备中一条电路的) (11)4.6 额定熔断短路电流(I cf)(成套设备中一条电路的) (11)4.7 额定分散系数 (12)4.8 额定频率 (12)5 提供成套设备的资料 (12)5.1 铭牌 (12)5.2 标志 (13)5.3 安装、操作和维修说明书 (13)6 使用条件 (13)6.1 正常使用条件 (13)6.2 特殊使用条件 (16)6.3 运输、贮存和安置条件 (14)7.1 机械设计 (15)7.2 外壳及防护等级 (17)7.3 温升 (18)7.4 电击防护 (18)7.5 短路保护与短路耐受强度 (24)7.6 成套设备内装的开关器件和元件 (27)7.7 用挡板或隔板实现成套设备内部的隔离 (30)7.8 成套设备内的电气连接:母线与绝缘导线 (31)7.9 对电子设备供电电路的要求 (31)7.10 电磁兼容性(EMC) (32)7.11 功能单元电气连接形式的说明 (33)8 试验规范 (34)8.1 试验分类 (34)8.2 型式试验 (34)8.3 出厂试验 (45)附录A(规范性附录) 适合连接用铜导线的最小和最大截面积 (50)附录B(规范性附录) 在短时电流引起热应力情况下,保护导体截面积的计算方法 (50)附录C(资料性附录) 成套设备的典型实例 (52)附录D(资料性附录) 内部隔离形式 (59)附录E(资料性附录) 制造厂与用户之间的协议项目......................................................... 62 附录F(规范性附录) 电气间隙和爬电距离的测量............................................................ 62 附录G(规范性附录) 电源系统的标称电压与设备的额定冲击耐受电压的关系........................ 65 参考文献 (67)本部分的第5章、第7 章、第8章、附录A 、附录B 、附录F 、附录G 为强制性的,其余为推荐性的。

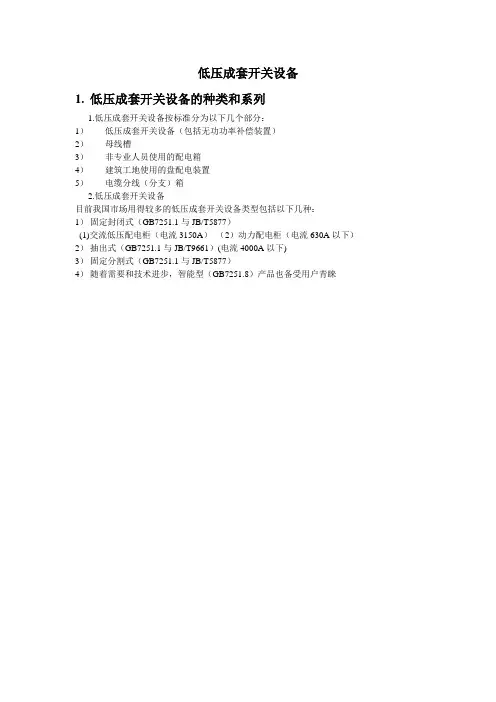

低压成套开关设备
1.低压成套开关设备的种类和系列
1.低压成套开关设备按标准分为以下几个部分:
1)低压成套开关设备(包括无功功率补偿装置)
2)母线槽
3)非专业人员使用的配电箱
4)建筑工地使用的盘配电装置
5)电缆分线(分支)箱
2.低压成套开关设备
目前我国市场用得较多的低压成套开关设备类型包括以下几种:
1)固定封闭式(GB7251.1与JB/T5877)
(1)交流低压配电柜(电流3150A)(2)动力配电柜(电流630A以下)2)抽出式(GB7251.1与JB/T9661)(电流4000A以下)
3)固定分割式(GB7251.1与JB/T5877)
4)随着需要和技术进步,智能型(GB7251.8)产品也备受用户青睐。

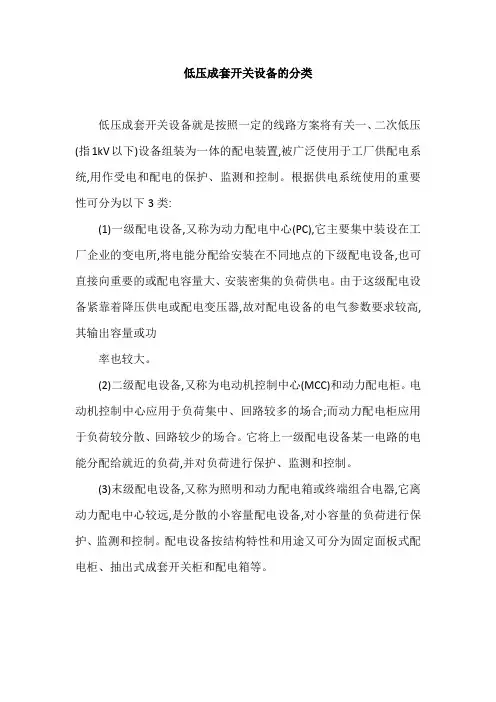

低压成套开关设备的分类
低压成套开关设备就是按照一定的线路方案将有关一、二次低压(指1kV以下)设备组装为一体的配电装置,被广泛使用于工厂供配电系统,用作受电和配电的保护、监测和控制。
根据供电系统使用的重要性可分为以下3类:
(1)一级配电设备,又称为动力配电中心(PC),它主要集中装设在工厂企业的变电所,将电能分配给安装在不同地点的下级配电设备,也可直接向重要的或配电容量大、安装密集的负荷供电。
由于这级配电设备紧靠着降压供电或配电变压器,故对配电设备的电气参数要求较高,其输出容量或功
率也较大。
(2)二级配电设备,又称为电动机控制中心(MCC)和动力配电柜。
电动机控制中心应用于负荷集中、回路较多的场合;而动力配电柜应用于负荷较分散、回路较少的场合。
它将上一级配电设备某一电路的电能分配给就近的负荷,并对负荷进行保护、监测和控制。
(3)末级配电设备,又称为照明和动力配电箱或终端组合电器,它离动力配电中心较远,是分散的小容量配电设备,对小容量的负荷进行保护、监测和控制。
配电设备按结构特性和用途又可分为固定面板式配电柜、抽出式成套开关柜和配电箱等。

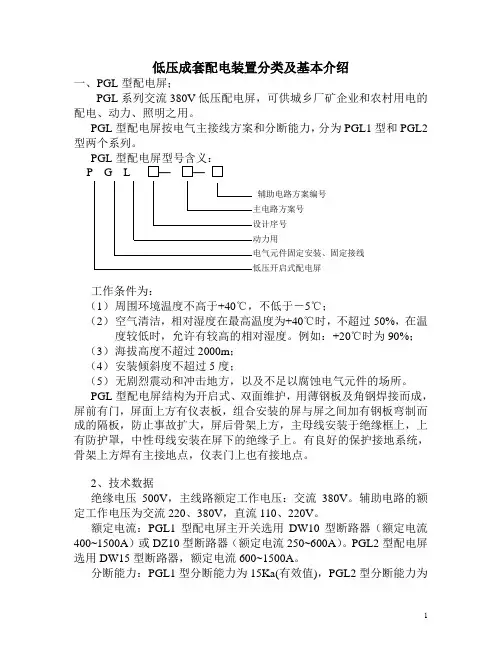

低压成套配电装置分类及基本介绍一、PGL 型配电屏;PGL 系列交流380V 低压配电屏,可供城乡厂矿企业和农村用电的配电、动力、照明之用。
PGL 型配电屏按电气主接线方案和分断能力,分为PGL1型和PGL2型两个系列。
PGLP G L工作条件为:(1) 周围环境温度不高于+40℃,不低于-5℃;(2) 空气清洁,相对湿度在最高温度为+40℃时,不超过50%,在温度较低时,允许有较高的相对湿度。
例如:+20℃时为90%;(3) 海拔高度不超过2000m ;(4) 安装倾斜度不超过5度;(5) 无剧烈震动和冲击地方,以及不足以腐蚀电气元件的场所。
PGL 型配电屏结构为开启式、双面维护,用薄钢板及角钢焊接而成,屏前有门,屏面上方有仪表板,组合安装的屏与屏之间加有钢板弯制而成的隔板,防止事故扩大,屏后骨架上方,主母线安装于绝缘框上,上有防护罩,中性母线安装在屏下的绝缘子上。
有良好的保护接地系统,骨架上方焊有主接地点,仪表门上也有接地点。
2、技术数据绝缘电压500V ,主线路额定工作电压:交流380V 。
辅助电路的额定工作电压为交流220、380V ,直流110、220V 。
额定电流:PGL1型配电屏主开关选用DW10型断路器(额定电流400~1500A )或DZ10型断路器(额定电流250~600A )。
PGL2型配电屏选用DW15型断路器,额定电流600~1500A 。
分断能力:PGL1型分断能力为15Ka(有效值),PGL2型分断能力为主电路方案号 设计序号 动力用电气元件固定安装、固定接线低压开启式配电屏 辅助电路方案编号30kA 。
3、主接线方案PGL 型配电屏的主辅电路均采用标准化方案,PGL1型有42种,PGL2型有41种,按用途可分为电源进线、受电、联络、馈电和照明五种类型。
二、GGD 型低压配电屏;1、概述GGD 低压配电屏,广泛用于厂矿企业的交流50Hz ,电压380V 、电流3150A 以下的动力、照明的配电系统中,以达到转换、分配、控制电能之目的。
低压成套开关设备引言低压成套开关设备是一种用于低压电力系统的开关设备,通常用于电力配电、控制和保护。
它由多个电器和机械部件组成,用于实现低压电气系统的自动化和安全运行。
本文将介绍低压成套开关设备的基本概念、组成部分、工作原理以及应用领域。
概述低压成套开关设备通常由开关柜、接触器、熔断器、保护装置等组成,它们协同工作以实现电力系统的控制和保护功能。
低压成套开关设备广泛应用于工业、商业和住宅建筑等领域,用于配电、机械设备控制、照明、空调等电气系统的运行和管理。
组成部分1.开关柜开关柜是低压成套开关设备的主要组成部分,它通常由金属外壳、组件架和控制元件组成。
开关柜用于容纳其他组件,同时起到保护和绝缘的作用。
开关柜可以根据需要配置不同种类的开关、熔断器和保护装置。
2.接触器接触器是一种电器开关装置,用于控制电路的通断。
它由电磁线圈和一对可移动和固定接点组成。
接触器广泛应用于电力系统中的起动、停止和控制操作。
它可以通过与控制装置(如按钮、传感器等)配合实现自动化控制。
3.熔断器熔断器用于保护电路中的设备和电气系统。
当电流超过设定值时,熔断器会自动切断电路,以防止设备的过载和短路。
熔断器通常由感应线圈和熔断器芯组成,根据需要可以配置不同额定电流和断电容量的熔断器。
4.保护装置保护装置用于检测、监视和保护电气系统。
它可以监测电流、电压、温度等参数,并在发生异常情况时触发保护动作。
保护装置可以防止电气设备受到损坏,同时保障电气系统的安全运行。
工作原理低压成套开关设备通过组合不同的组件,实现对电力系统的控制和保护。
当操作人员需要控制电路通断时,可以通过操作开关柜上的按钮或使用远程控制装置来控制接触器的通断。
接触器的动作会触发电气系统相应的动作,如启动或停止电动机、切换电源等。
同时,熔断器起到保护电路的作用。
当电流超过设定值时,熔断器会自动断开电路,防止电路中的设备受到过载和短路的损坏。
保护装置则监测电流、电压和温度等参数,一旦发生异常情况,会触发保护动作,保护设备的安全运行。
低压成套开关设备介绍1. 引言低压成套开关设备是用于控制低压电气系统中的电流、电压和功率的重要装置。
它由断路器、隔离开关、电动机保护器等组成,广泛应用于工业、建筑、电力、交通等领域。
本文将介绍低压成套开关设备的组成部分、工作原理以及在各个领域中的应用。
2. 组成部分低压成套开关设备通常由以下几个主要部分组成:2.1 断路器断路器是低压成套开关设备中最重要的组成部分之一。
它用于在电气系统出现过载或短路时切断电流,以保护电气设备和人身安全。
断路器通常由热保护器和磁性触发器组成,能够及时检测电流异常并切断电路。
2.2 隔离开关隔离开关用于切断电气设备与电源之间的电气连接,确保维修和检修工作的安全进行。
它通常具有可靠的隔离功能,当断开电气设备与电源之间的连接时,能够有效地阻止电流的流动。
2.3 电动机保护器电动机保护器用于对电动机进行过载、短路和相序保护。
它能够及时检测电动机运行异常,并切断电流以避免电机损坏。
电动机保护器通常具有过载保护、短路保护和欠压保护等功能。
2.4 控制开关控制开关用于手动控制电气系统中设备的启停、转换和调节等操作。
它通常由按钮、开关和指示灯等组成,能够方便地对电气设备进行操作和控制。
2.5 测量仪表测量仪表用于测量和显示电气系统中的电流、电压、功率、功率因数等参数。
它通常由电流表、电压表和功率因数表等组成,能够及时监测电气系统的运行状态。
3. 工作原理低压成套开关设备的工作原理基于电流和电压的传感与控制。
当电气系统出现过载、短路或其他异常情况时,断路器会通过热保护器和磁性触发器等装置检测电流异常,并迅速切断电路。
隔离开关则用于隔离电气设备与电源之间的电气连接,确保维修和检修工作的安全进行。
电动机保护器则能够对电动机进行全方位的保护,及时切断电流以避免电机损坏。
控制开关和测量仪表则用于控制和监测电气系统的运行状态。
4. 应用领域低压成套开关设备广泛应用于工业、建筑、电力、交通等领域。
K 36JB/T9661-1999低压抽出式成套开关设备Low voltage withdrawable switchgear assemblies1999-08-14 发布2000-01-01 实施国家机械工业局发布JB/T9661-1999前言本标准的编制是根据GB 7251.1—1997《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》,对ZB K36 001—89《低压抽出式成套开关设备》进行修订。
本标准有以下主要修改:1 标准的编写按GB/T 1.1—1993《标准化工作导则第1单元:标准的起草与表述规则第1部分:标准编写的基本规定》的要求进行重新编排。
2 标准的技术要求中增加了污染等级及额定分散系数的规定。
3 标准中规定的电气间隙、爬电距离及温升要求均按GB 7252.1—1997。
4 标准中增加了装置的额定冲击耐受电压的要求。
本标准由电气传动成套控制设备标准化技术委员会提出并归口。
本标准自实施之日起代替ZB K36 001—89。
本标准负责起草单位:上海电器成套厂、天津电气传动设计研究所。
本标准参加起草单位:北京开关厂、天水长城控制电器厂、佛山市开关厂、广州南洋电器厂、上海埃通电气股份有限公司。
本标准主要起草人:蔡国华、宋斌、王炳发、张连民、武发孝、陆穗燕、梁浩华、顾雪芹。
I11范围本标准规定了低压抽出式成套开关设备(以下简称设备)的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。
本标准适用于户内正常使用条件下的,额定工作电压交流至660 V 、频率50 Hz 或60 Hz 作为电能分配及电动机控制的抽出式成套开关设备。
2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
在标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2681—1981 电工成套装置中的导线颜色GB/T 2682—1981 电工成套装置中的指示灯和按钮的颜色GB 4208—1993 外壳防护等级(IP 代码)(eqv IEC 60529:1989)GB 7251.1—1997 低压成套开关设备和控制设备 第1部分:型式试验和部分型式试验成套设备 (idt IEC 60439—1:1992)JB/T 3085—1999 电力传动控制装置的产品包装与运输规程3 定义 本标准采用的定义除按GB 7251.1—1997中第2章规定外,还采用下列定义。
低压成套开关设备总装工艺作业指导书1.适用范围本规范适用于低压开关柜、低压无功功率补偿装置系列产品的组装工艺管理。
2.总装准备2.1首先认真熟悉装配制造规范,一次、二次施工图,并看懂熟记备注细则。
2.2根据图纸及说明细则,对照总装制造规范与元器件清单是否一致。
2.3领取所有元器件、辅助件,并认真检查,核对其型号、规格、数量是否符合图纸设计提出的要求,电气元器件应质量良好,外观完好,且附件齐全无损。
2.4检查所有元器件、零部件、辅助件、外购件的合格证,说明书是否齐全。
主要元器件应为厂方分承包方产品,成套配件应齐全。
2.5检查柜体符合技术要求。
2.5.1柜面开孔符合施工图中元器件安装要求。
2.5.2安装板满足安装条件、设置大小及冲孔符合安装要求。
2.5.3配线固定点选择适应布线要求,过门线固定架是否符合要求。
2.5.4成批成套的柜体表面涂漆颜色一致,无脱漆和划痕,从直观上看无严重缺陷。
2.5.5接地措施完善。
2.5.6所有操作工具齐备。
3.总装工艺过程3.1屏面元件及仪表的安装根据二次施工图中电流表,电压表及其它仪表的型号规格安装,在图纸标定的各自位置的安装孔中,校正水平、调正并固定好。
3.2电气元器件安装3.2.1万能式低压断路器(1)架式低压断路器相对比较重,一般宜安于屏后的下方,并应采用机械强度较大的角钢作为安装板。
(2)将开关体按使用说明书的要求装置在开关柜底座里,摇动操作手柄使本体能在导轨中前后滑动,开关的三相主触头及辅助电路的滑动触头能随之接通与断开,使接通、试验、断开三个位置符合说明书要求。
(3)应通电检查各脱扣器是否灵活,合、分闸是否灵活可靠。
3.2.2塑料外壳式低压断路器(1)塑料外壳式低压断路器打开外壳才能进行安装,要防止外壳的机械损坏,它的接线通过接线螺杆实现,应注意其接线螺杆与屏板孔的爬电距离,避免造成绝缘强度不够而短路。
断路器上端留有足够的飞弧距离,最小飞弧距离见下表:(2)塑壳断路器进线端的相间隔弧板必须装牢固,以免在合闸或承受短路电流时造成相间飞弧故障。
低压开关柜成套装置技术规范书广西电网公司2008年02月目次1总则2技术要求3技术服务4供方提供的380V低压开关柜主要技术参数5质量保证6 供货范围6技术资料及图纸交付进度附图:站用电配置接线图1总则提供设备的厂家必须已经生产过三台以上类似或高于本招标书技术规范的设备,并在有相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
1.1本设备技术规范书适用于380V低压开关柜设备成套装置。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应保证提供符合本规范书和工业标准的优质产品。
1.3如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。
如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。
1.5本设备技术规范书经需、供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜,由需供双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB/T 14048.1-2006 低压开关设备和控制设备总则GB1408-89低压设备和控制设备GB 7251-1998~2006低压成套开关设备GB4942.2-85低压电器防护等级DL/T 5137-2001电测量及电能计量装置设计技术规程GB 10233-2005 低压电器成套开关设备基本试验方法IEC439 低压开关设备和控制设备装置GB/T3859.1-1993 半导体变流器基本要求的规定GB/T7261-1987 继电器及继电器保护装置基本试验方法GB/17478-1998 低压直流设备的特性及安全要求JB/T8456-1996 低压直流开关设备NDGJ8-89 火力发电厂、变电所二次接线设计技术规程Q/GXD 126.01-2006 电力设备交接和预防性试验规程2.2 使用环境条件2.2.1 周围空气温度最高温度:+40 ℃;最低温度:-10 ℃;最大日温差:25K。
2.2.2 海拔高度:≤1000 m。
2.2.3 环境相对湿度(20℃时)日平均值:≯95 %;月平均值:≯90 %。
2.2.4 地震烈度:6度;水平加速度:0.10 g;安全系数:1.67(同时作用)。
2.2.5 环境污秽等级:户外III级。
2.3 工程条件2.3.1系统概况(1)系统电压:380V;(2)系统最高电压:400V;(3)系统额定频率:50 Hz;2.3.2安装地点:屋内。
2.4380V开关设备成套装置基本技术参数2.4.1型式:智能型380V低压抽出式开关柜2.4.2额定值2.4.2.1额定频率:50 Hz。
2.4.2.2额定电压:380V。
2.4.2.3额定电流:主母线及分段母线800A,柜内分支母线300A。
2.4.2.4额定短时耐受电流:25 kA-1s。
2.4.2.5额定短时耐受电流峰值:63kA。
2.4.2.6分、合闸机构和辅助回路1min工频耐受电压(有效值):2kV。
2.4.2.7分、合闸机构和辅助回路额定电压:DC220V。
2.4.3具有功能分隔室,以限制事故扩大。
电缆可以从柜下方进出线至各功能室。
各功能室及各个回路的单元功能室均采用钢板分隔,互不干扰。
2.4.4具有一次、二次线与电源母线和负载输出段直接连接,提高接触的可靠性。
2.4.5柜体设计时,必须考虑运行中的散热问题。
有关温升限值不得超过国家标准和各种元器件额定运行的温升规定。
2.4.6断路器必须是智能型,采用自动切换开关,应能实现与变电所计算机系统的方便连接;断路器的额定机械操作寿命不少于10000次。
2.4.7所有额定值、结构相同的元件,应具有互换性。
2.4.8电源柜与变压器之间采用电缆连接,馈线柜采用电缆出线方式。
2.4.9母线及连接线2.4.9.1主母线:母线截面由供方配,其长期允许电流应不小于回路工作电流,同时应能承受三相短路电流为63kA、25kA-1S动、热稳定要求。
2.4.9.2连接线:母线至断路器或熔断器等元件的连接线的长期允许电流应不小于各回路额定电流,同时应满足动、热稳定要求。
2.4.10380V低压进线柜二次保护1) 每面进线柜预留有安装1只电子式多功能电子表的位置,具体安装尺寸由二次专业提供;2) 进线柜二次接线按设计院二次专业提供的接线。
2.5 事故照明逆变电源柜基本技术参数2.5.1 主要技术参数1)额定容量:10kVA型号规格:GGD2)输入参数交流输入:220V,50Hz±5%, 175~250V直流输入:220V,185~280V3)输出参数交流220V,50Hz±1%电压精度:220VAC ± 2%波形失真率: ≤ 3%动态响应: 5%(0%~100%负载)功率因数: 0.7过载能力: 125% 30s逆变效率: 92%(80%负载)4)连续运行时间: 可长时间连续运行5)报警: 蜂鸣器声音报警和LED指示灯报警6)切换时间: 交流与直流切换0ms7)冷却方式: 风扇强制风冷8)噪声: ≤55db(正面1米处)9)输出馈线回路数:采用正泰微型空气开关。
10)工作方式在线供电方式:正常工作时由两路交流电源互为备用供电,交流电源失电自动切换至直流电源逆变后供电。
2.5.2 对屏体要求1)柜体下方应设有接地铜排和端子,接地铜排的规格为25×4mm2,接地端子为压接型。
屏间铜排应方便互联。
2)对抗地震、防振动和抗撞击的要求所有安装在柜(屏)上的设备应达到下列要求:a) 抗地震能力的设计要求所有安装在柜上的设备应制造成能承受14.7米/秒2(1.5g)的静态水平加速度。
b) 防震动设计的要求当输入电压为额定值,输入电流为零时,如果分别在水平方向和垂直方向上交互地施加如下的振动10分钟:振动频率16.7Hz,振幅0.4mm,应保证设备不会失灵。
c) 抗撞击设计要求当设备的输入电压为零时,分别交互地在垂直方向上施加6次294米/秒2 (30g)的撞击,设备的性能和外观不会引起破坏。
2.5.3 机械结构和机械强度以及防护要求a) 柜(屏)包括所有安装在上面的成套设备或单个组件,皆应有足够的机械强度和正确的安装方式保证柜(屏)在起吊、运输、存放和安装过程中不会损坏。
供方还应提供运输、存放和安装说明书,供用户使用。
b) 柜(屏)的机械结构应能防卫灰尘、潮湿、动物、应能抵御所规定的高温和低温,以及支架的振动。
c) 为便于运行和维护,应利用标准化元件和组件。
d) 柜体的防护等级为IP4X,选用高强度钢组合结构,柜体采用全封闭结构,原则上屏应自然冷却。
e) 柜(屏)底部应有安装孔,设备采用嵌入式或半嵌入式安装,并在后面接线。
柜内应有照明灯,柜内设备的安排及端子排的布置应保证各套装置的独立性,在一套装置检修时不影响其他系统的正常运行。
2.5.4标签对于那些必须按制造厂的规定更换的部件和插件,应有特殊的符号标出。
2.5.5 柜中的内部接线应采用耐热、耐潮和阻燃的具有足够强度的绝缘铜线。
导线应无损伤,导线的端头应采用压紧型的连接件。
导线应不小于2.5mm2。
接到端子排上的导线应有标志条或标志套管标明。
端子排应保证足够的绝缘水平。
所有端子的额定值为10A,1kV;采用瑞联端子。
电流回路的端子应允许用户接6mm2的电缆芯线。
端子排前应保留足够空间,便于电缆连接。
柜上的所有设备均应有铭牌或标签框,以便于识别。
2.5.6柜体应有良好的通风及除湿措施。
2.5.7柜体应配置标准附件如下:a)接地母线;b)铭牌;c)端子排;2.5.8 屏体尺寸:2260×800×600(高×宽×深)mm;外壳防护等级:IP4X。
2.6本规范未尽事宜按现行国家及行业有关标准规定执行。
3技术服务合同签定后,供方应指定负责本工程的项目经理,负责协调供方在工程全过程的各项工作,如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
4供方提供的380V低压抽出式开关柜主要技术参数(见表4-1)表4-1 供方应填写的技术规范表5 质量保证5.1 设备制造应执行2.1款提出的标准及有关的国家标准、行业标准(最新版本)。
5.2 供方订购的新型产品除应满足本规范书外,还应提供产品的鉴定证书。
5.3 供方应保证制造过程中的所有工艺、材料、试验等(包括外购件在内)均应符合本规范书的规定。
若需方根据运行经验指定供方提供某种外购零部件,供方应积极配合。
5.4供方应提供产品的型式试验报告,试验方法应符合国家标准。
5.5供方应提供下列设备质量证明:(1)产品合格证;(2)制造、检验记录;(3)材料合格证;(4)出厂试验报告。
5.6供方应遵守本规范书中各条款和工作项目的ISO9000-GB/T1900质量保证体,该质量保证体系已获国家认证和正常运转。
6供货范围6.1 设备规范及供货范围(1)380V低压抽出式开关柜本体;(2)母线及连接线;(3)备品、备件与专用工具;(4)确保低压抽出式开关柜成套装置正常工作的其它附件。
备品备件及专用工具6.2.1备品备件供方应向需方提供必要的备品备件。
备品备件应是新的,与设备同型号、同工艺。
备品备件清单见表6-1。
6.2.2专用工具供方应提供安装、运行、检修所需的专用工具,包括专用调试、测试设备。
供方应提供的专用工具清单见表6-2:7 技术资料及图纸交付进度7.1 在签订合同后5天内,供方应向需方提供下列技术文件4份:a)使用说明书:包括额定电流电压参数、使用条件、一次接线方案、结构尺寸等;b)提供低压柜设备排列图、外形尺寸、安装方式与尺寸、柜底控制电缆及电力电缆开孔图、母线外形尺寸及支撑和连接图;c)低压柜单面整体的总重量、最大运输尺寸和重量;d)每个功能单元在不同安装位置的降容系数或实际允许电流值;e)提供电源进线柜与所用变压器电缆连接孔洞图;f)提供低压柜的动荷载和静荷载。
所有技术资料及图纸应以中文方式,并注明是XXXX工程。
7.2设备供货时提供下列资料:设备安装使用说明书、产品拆卸一览表、装箱单、产品合格证明、备件一览表及运行、维护、检修说明书和工厂试验报告。
7.3需供双方可根据工程需要召开工程联络协调会议或其他形式解决设计和制造中的问题。
7.4 供方提供的设备及附件规格、重量或接线有变化时,应及时书面通知需方。
7.5 工程文件的交接要有记录,联络协调会议应有会议记要。
