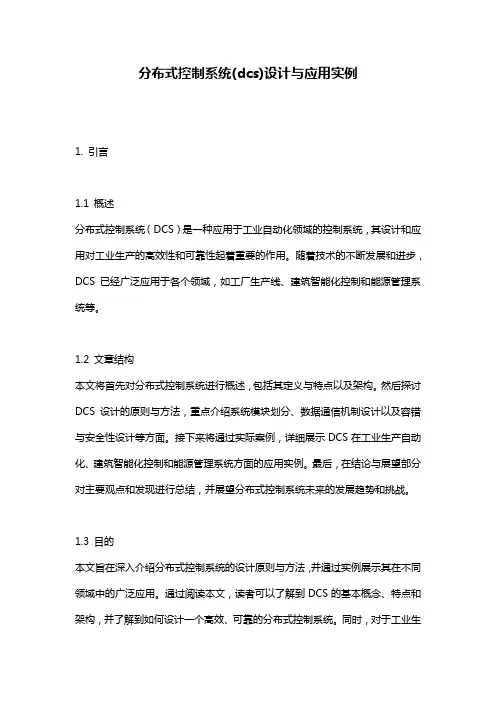

分布式控制系统(dcs)设计与应用实例1. 引言1.1 概述分布式控制系统(DCS)是一种应用于工业自动化领域的控制系统,其设计和应用对工业生产的高效性和可靠性起着重要的作用。
随着技术的不断发展和进步,DCS已经广泛应用于各个领域,如工厂生产线、建筑智能化控制和能源管理系统等。
1.2 文章结构本文将首先对分布式控制系统进行概述,包括其定义与特点以及架构。
然后探讨DCS设计的原则与方法,重点介绍系统模块划分、数据通信机制设计以及容错与安全性设计等方面。
接下来将通过实际案例,详细展示DCS在工业生产自动化、建筑智能化控制和能源管理系统方面的应用实例。
最后,在结论与展望部分对主要观点和发现进行总结,并展望分布式控制系统未来的发展趋势和挑战。
1.3 目的本文旨在深入介绍分布式控制系统的设计原则与方法,并通过实例展示其在不同领域中的广泛应用。
通过阅读本文,读者可以了解到DCS的基本概念、特点和架构,并了解到如何设计一个高效、可靠的分布式控制系统。
同时,对于工业生产自动化、建筑智能化控制和能源管理系统等领域感兴趣的读者,可以通过实例了解到DCS在这些领域中的应用及其所带来的好处和挑战。
最后,本文还将展望分布式控制系统未来的发展趋势,为相关研究者和从业人员提供参考思路。
2. 分布式控制系统概述2.1 定义与特点分布式控制系统(DCS)是一种将控制功能集中在中央处理器上,并通过网络将其连接到各个分散的现场设备的自动化系统。
它通过分布在整个工厂或建筑物内的现场设备,收集和传输数据以实现实时监测和远程操作。
DCS具有以下特点:- 灵活性:DCS可以根据需要进行可扩展和定制,适应不同规模和复杂度的应用。
- 实时性:DCS能够快速响应并传递准确的数据,以确保实时监测和控制。
- 通信能力:DCS利用网络技术实现设备之间的高效通信,使得信息可以即时传递。
- 可靠性:DCS采用冗余设计,确保系统出现故障时仍能正常工作,并提供数据备份和恢复机制。

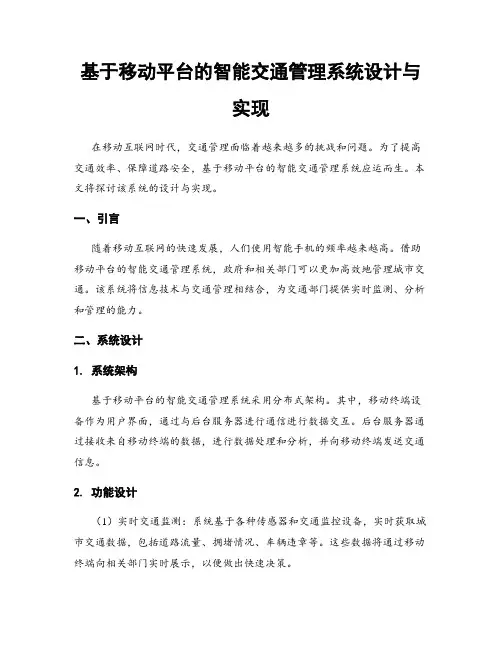

基于移动平台的智能交通管理系统设计与实现在移动互联网时代,交通管理面临着越来越多的挑战和问题。
为了提高交通效率、保障道路安全,基于移动平台的智能交通管理系统应运而生。
本文将探讨该系统的设计与实现。
一、引言随着移动互联网的快速发展,人们使用智能手机的频率越来越高。
借助移动平台的智能交通管理系统,政府和相关部门可以更加高效地管理城市交通。
该系统将信息技术与交通管理相结合,为交通部门提供实时监测、分析和管理的能力。
二、系统设计1. 系统架构基于移动平台的智能交通管理系统采用分布式架构。
其中,移动终端设备作为用户界面,通过与后台服务器进行通信进行数据交互。
后台服务器通过接收来自移动终端的数据,进行数据处理和分析,并向移动终端发送交通信息。
2. 功能设计(1)实时交通监测:系统基于各种传感器和交通监控设备,实时获取城市交通数据,包括道路流量、拥堵情况、车辆违章等。
这些数据将通过移动终端向相关部门实时展示,以便做出快速决策。
(2)交通事件处理:当发生交通事件时,移动终端将及时向相关部门报告,并提供相关信息和建议。
同时,记录下当时的交通状态,供后续分析和处理。
(3)路线规划和导航:用户可以通过移动终端查询最优路线,并获取实时交通信息以及导航指引。
系统根据实时数据和用户需求,给出最优路线推荐,优化交通状况。
(4)交通大数据分析:系统将收集的交通数据进行存储和分析,通过大数据技术发现数据中的潜在规律和趋势,为交通管理决策提供科学依据。
三、系统实现1. 前端开发系统的前端采用移动应用开发技术,如Android开发或iOS开发。
开发人员需注意设计用户友好的界面,方便用户查询交通信息、提交反馈和使用导航功能。
2. 后台开发后台服务器需要具备强大的运算和处理能力,能够处理大量的交通数据并提供实时响应。
开发人员需选择合适的编程语言和框架,如Java或Python,结合数据库技术进行数据存储和处理。
3. 数据采集和传输系统需要安装交通监控设备和传感器,用于采集实时交通数据。
基于群体智能的分布式交通信号控制系统设计尹露丁迁成上海电科智能系统股份有限公司上海200063摘要:针对传统的集中式交通信号控制系统模式,提出了一种以群体智能为进化规则的分布式信控系统设计,即以每个路口的信号机作为一个控制智能体,各路口之间按照区域信息共享协调机制。
对具有群体智能的分布式交通信号控制系统设计做了详细描述。
该系统可以快速响应交通系统中不确定的控制要求,更好地适应未来智能交通系统的发展。
关键词:群体智能;分布式;交通信号控制系统;智能体中图分类号:TU99文献标志码:A文章编号:1004-1001(2020)12-2321-03DOI:10.14144/ki.jzsg.2020.12.036 Design of Distributed Traffic Signal Control Sys怕m Based on Swarm IntelligenceYIN Lu DING QianchengShanghai SEARI Intelligent System Co.,Ltd.,Shanghai200063,ChinaAbstract:Aiming at the traditional centralized traffic signal control system mode,a distributed information control system based on swarm intelligence is proposed.In other words,the signal of each intersection is taken as a control agent,and the coordi nation mechanism of regional information is shared among the in t ersections.The design of distributed traffic signal control system with swarm intelligence is described in detail.The system can quickly respond to the uncertain control requirements of transpoliation system,and better adapt to the development of intelligent transportation system in the future. Keywords:swarm intellige n ee;distributed;traffic signal control system;in t elligent age n t在城市交通控制系统中,控制的对象是交通流,控制设备主要是交通信号灯。
安全智能交通系统的设计与实现随着汽车行驶的增多和交通事故的频发,安全智能交通系统成为了越来越受关注的领域。
这种系统是通过先进的技术手段,比如人工智能、大数据、物联网等,来实现交通安全、便捷和智能化的解决方案。
在这篇文章中,我们将探讨安全智能交通系统的设计和实现。
一、系统架构安全智能交通系统是由多个子系统、模块和设备组成的复杂系统。
其中,最核心的三个部分是数据采集、数据处理和决策控制。
数据采集模块主要包括车辆到车辆通信、车辆到基础设施通信、传感器等技术手段,用于采集交通状态、车辆位置、速度等数据。
数据处理模块主要负责数据的预处理、分析和存储,可以使用分布式数据库、云计算等技术手段。
决策控制模块则根据接收到的数据,实时地作出决策,并通过交通信号、路况提示等方式进行实现。
二、技术手段为了能够实现安全智能交通系统的目标,需要采用多种技术手段。
以下是具体的介绍:1. 人工智能技术人工智能是安全智能交通系统中最为核心的技术之一,可以通过对数据的分析和处理,提高交通安全性和智能化程度。
比如,通过图像识别和语音识别技术,可以捕捉司机的状态和行为,从而预测事故风险。
2. 大数据技术由于安全智能交通系统需要处理大量的数据,因此需要采用大数据技术来加快数据处理速度,提高准确性。
比如,采用数据挖掘技术,可以从大量交通流数据中提取关键性信息。
采用机器学习技术,可以从不断积累的数据中获得更准确的预测模型。
3. 物联网技术物联网技术可以实现车辆之间的互联,以及车辆和基础设施之间的互联,从而提高交通效率和安全性。
比如,通过无线通讯技术,可以实现车辆之间的无线交流和信息共享,从而避免交通事故。
三、具体实现为了实现安全智能交通系统,需要采用多种技术手段,包括硬件设备、软件系统和网络架构等。
以下是具体的介绍:1. 硬件设备安全智能交通系统需要包括多种硬件设备,比如,车载传感器、路口检测器、交通信号控制器等,用于采集交通数据和信号,以及对车辆进行控制。
基于STC89C52RC单片机的智能交通灯控制系统设计Design of Traffic Lights Control Module Based on STC89C52RC摘要:交通灯控制系统是智能交通系统中重要的组成部分。
选择微处理器STC89C52RC作为核心芯片,设计了一种通用化、可独立挂接的交通灯控制模块。
硬件电路围绕STC89C52RC搭建,由单片机的I/0口给出控制信号,数码管显示倒计时,LED放光二极管模拟交通灯运行。
软件体系在总体上按照串口通信机理设计了自定义通信协议,并编写了指令以实现系统运行所要求的功能。
关键词:交通灯控制模块 STC89C52RC 单片机倒计时 Proteus1 引言城市智能交通系统(ITS)中,路口信号灯控制子系统是现代城市交通监控指挥系统中重要的组成部分。
交通控制灯是我们日常生活中重要的交通控制设施,安装在各个交叉路口,在疏导车辆通行中有着很重要的意义。
交通控制灯有红黄绿三种颜色组成,红灯代表停止,绿灯代表通行,黄灯代表警示,在车辆逐渐增多的今天,交通灯的出现大大缓解了交通堵塞,以及减少了交通事故的发生。
目前交通信号灯控制系统有多种的实现方法,本文采用STC89C52RC为核心器件配以数码管,发光二极管来进行交通控制灯的设计,采用Proteus软件来进行模拟仿真,提高了系统的可实用性,使过程更加形象生动。
2 设计要求十字交叉路口的东西南北四个方向各有一组红绿灯和一个时钟显示管,用于显示红绿灯的时间。
设计要求如下:1.东西方向红灯亮30s,南北方向绿灯亮30s。
2.东西方向黄灯亮3 s,南北方向黄灯亮3 s。
3.东西方向绿灯亮30s,南北方向红灯亮30s。
4.东西方向黄灯亮3 s,南北方向黄灯亮3 s。
5.依次循环显示。
6.数码显示管采用倒计时方式显示,显示红黄绿灯的显示时间。
东西方向红灯绿灯黄灯南北方向红灯绿灯黄灯30s3s30s3s30s图1 交通灯工作时序3 系统总体设计及硬件电路系统系统设计为独立模块,模块可以采用智能总线的形式与上位机相连接,这种分布式开放体系结构使得交通灯控制系统可以自由组合与自由发展。

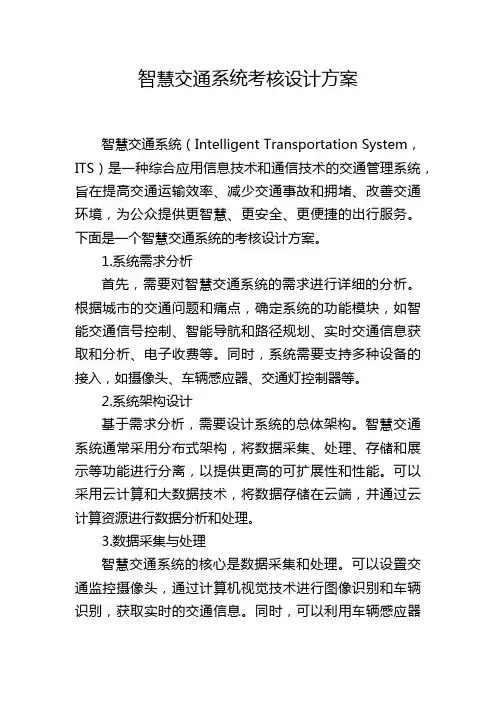

智慧交通系统考核设计方案智慧交通系统(Intelligent Transportation System,ITS)是一种综合应用信息技术和通信技术的交通管理系统,旨在提高交通运输效率、减少交通事故和拥堵、改善交通环境,为公众提供更智慧、更安全、更便捷的出行服务。
下面是一个智慧交通系统的考核设计方案。
1.系统需求分析首先,需要对智慧交通系统的需求进行详细的分析。
根据城市的交通问题和痛点,确定系统的功能模块,如智能交通信号控制、智能导航和路径规划、实时交通信息获取和分析、电子收费等。
同时,系统需要支持多种设备的接入,如摄像头、车辆感应器、交通灯控制器等。
2.系统架构设计基于需求分析,需要设计系统的总体架构。
智慧交通系统通常采用分布式架构,将数据采集、处理、存储和展示等功能进行分离,以提供更高的可扩展性和性能。
可以采用云计算和大数据技术,将数据存储在云端,并通过云计算资源进行数据分析和处理。
3.数据采集与处理智慧交通系统的核心是数据采集和处理。
可以设置交通监控摄像头,通过计算机视觉技术进行图像识别和车辆识别,获取实时的交通信息。
同时,可以利用车辆感应器和GPS等设备获取车辆位置和行驶状态信息。
采集到的数据需要进行实时处理,如车辆流量计算、拥堵检测等。
4.智能交通信号控制智慧交通系统可以通过交通信号控制优化交通流量和减少拥堵。
可以基于实时交通信息,智能调整交通信号的时长和配时策略。
通过数据分析和模型优化,实现最优的信号控制,提高交通效率。
5.实时交通信息展示智慧交通系统可以将实时交通信息展示给用户,供其了解交通状况并做出合理的出行决策。
可以通过移动应用程序、电子屏幕等渠道向用户推送实时交通信息,如拥堵路段、车流量等。
同时,还可以提供路线规划推荐,帮助用户选择最优的出行路线。
6.智能导航与路径规划智慧交通系统可以为用户提供智能导航和路径规划服务。
通过分析实时交通信息、用户出行需求和道路条件等因素,为用户推荐最优的出行路径。
分布式智能交通信号灯控制系统的设计
作者:曲奕
来源:《电子技术与软件工程》2017年第24期
摘要
分布式智能交通信号灯,缓解了城市交通的压力。
分布式智能交通信号灯系统的核心是控制模块,根据分布式智能交通的需求,规范设计信号灯的控制系统,满足城市交通的指示需求。
本文主要研究分布式智能交通信号灯控制系统的设计。
【关键词】分布式智能交通信号灯控制系统
交通信号灯是交通系统中的重要组成,起到指示、控制的作用,保障路面车辆的交通秩序。
目前,分布式智能信号灯的应用,在很大程度上,提高了城市交通的安全性,分布式交通信号灯,其可提高交通指挥的效率,选择高效的控制系统,把控信号灯的运行。
1 分布式智能交通信号灯控制系统的软件设计
1.1 中断控制
分布式智能交通信号灯控制系统的软件设计中,采用中断控制的方法,控制信号灯的中断指示。
软件中,中断控制的模式为:开始→关中断,保护现场→转入中断服务子程序→恢复现场,开中断→结束。
软件系统可以灵活指定中断控制的模块,独立控制中断源,按照优先级的顺序,控制信号灯的中断操作。
软件系统实时监测路面上的交通状态,把交通信息反馈给路面监控中心,由路面监控中心处理中断模块中发送的请求指令。
1.2 通信软件
通信软件是指分布式智能交通信号灯控制系统中的串口通信软件,如:RS-485串口通信软件,控制系统的通信模块中,集成了全双工串行通信口,配置了独立的接收与发送缓冲器,同时执行数据的发送、接收。
分布式智能交通信号灯控制系统中,涉及到PLC、嵌入式技术,促使通信模块较为复杂,控制系统的通信过程中,采用主从通信模式,要求信号灯的通信系统,按照主控制器的命令发出动作,配合主从通信模式,创造多级串行通信的条件,提高分控制器到主控制器之间的通信可靠性。
分布式智能交通信号灯中的控制器,规定了通信软件的配置,整个通信系统中,控制器的通信软件,应该设置相同的串口数值,以此来规范通信软件的运行。
1.3 数据同步
分布式智能交通信号灯控制系统的软件设计中,所有的分控制器之间,要实现数据同步,信号同步后,分布式智能交通信号灯控制系统才能按照主控模块的周期,同步发送控制信号。
一组同步信号的周期,表示交通信号灯的运行周期。
软件的数据同步设计中,采用分控器,接收同步控制的数据信号,验证信号并且同步信号的周期信息,排除脉冲干扰,数据同步中,只有有效的信号,才能传送到分控器内,信号中断了分布式智能交通信号灯控制系统中正在执行的程序,按照传送信号重新驱动信号灯。
软件设计时,数据同步不能出现问题,数据同步状态下,才能同步控制信号,保障分布式智能交通信号灯系统中,各组信号灯能精确同步,以免干扰信号灯的指示状态。
1.4 参数设置
分布式智能交通信号灯软件设计时,运用PC上位机,仿真路口的交通信号灯,设计出准确的参数。
PC上位机的控制界面,模拟出分布式智能交通信号灯在路口运行状态,了解信号灯的运行参数,仿真模拟的过程中,发现信号灯软件的错误设置,以便获取正确的参数信息。
分布式智能交通信号灯软件的参数设置,应该到了智能化设置的方法,可以在PC上位机的界面中,选择“智能化设置”命令,参数设置完成后,就要运行仿真测试,PC上位机把参数设置的信息,发送到主控制器,根据仿真数据,设计信号灯控制系统的运行参数。
2 分布式智能交通信号灯控制系统的硬件设计
2.1 主控制器
分布式智能交通信号灯控制系统中的主控器硬件,以单片机为核心,分别控制电源模块、复位电路、键盘控制模块、LED显示模块、时钟电路模块、同步信号发送模块,而且单片机上,具有与上位机和分控制器连接的通信接口,方便连接。
主控制器硬件,采用串口通信的方式,连接着控制系统的软件模块,串口通信内部,具有调制、解调的模块,适用于远距离通信,满足分布式智能交通信号灯控制系统硬件、软件相互连接的需求。
2.2 分控制器
分控制器采用485通信,与主控制器连接,分控制器到主控制器的数据,具有单向传递的特征。
分控制器与分控制器之间,也是利用485通信连接的,分布式智能交通信号灯控制系统中的数据,由一个分控制器传到主控制器内,而且每个分控制器都有对应的数据信息。
分控制器中的单片机,负责连接电源模块、复位电路、晶振电路、同步信号接收模块、信号灯显示模块,单片机上,还有连接分控制器的通信接口,负责连接相邻的分控制器。
2.3 外围电路
分布式智能交通信号灯控制系统的外围电路,由4个部分组成,分别是:电源电路、晶振电路、复位电路和专用串行配置器件EPCS4接口电路。
外围电路设置时,电源电路中采用了直流电,晶振电路保障时钟工作稳定,复位电路控制红绿灯的转换,接通复位电路,延迟复位
信号,直到复位信号消失。
外围电路设计时,特别注意交通信号灯控制数据重复输入,硬件设计中的EPCS4串口电路,可以预防数据重复,还能简化外围电路的设计,降低外围电路中的电流值。
2.4 存储器模块
存储器模块,是分布式智能交通信号灯控制硬件设计中的关键。
存储器的配置要科学、合理,以交通信号灯控制硬件的实际情况为主,规划存储器的应用。
存储器模块,可以规划成2个部分,第一是SRAN存储器,此类存储器的容量是256k×16位,运行速度是10ns,第二是FLASH存储器,其为一种程序存储介质,数据宽度是26为,适用于2.7~3.6V的工作电压。
存储器模块的设计,要符合主控制器、分控制器以及外围电路的要求,准确设计到控制系统内,发挥存储作用。
3 结束语
分布式智能交通信号灯控制系统,提高了交通信号灯的控制水平,其可缓解交通运行的压力,合理利用交通资源。
分布式智能交通信号灯控制系统的软件和硬件部分,直接关系到信号灯的实践应用,完善软件与硬件的设计,确保分布式智能交通信号灯控制系统的规范性、高效性。
参考文献
[1]王英.分布式智能交通信号灯控制系统设计[J].信息与电脑(理论版),2016(14):111-112.
[2]张李云.分布式智能交通信号灯控制系统设计与研究[D].武汉科技大学,2011.
[3]苏艳芳.基于MDP的多智能体交通信号灯控制方法[D].电子科技大学,2010.
[4]曹荣梅,董永庆,刘露.基于Lon Works技术的交通灯智能控制系统研究[J].硅谷,2010(02):10.
作者单位
天津市公安交管局东丽支队华明大队天津市 300000。
