建筑CAD制图竞赛试卷一、选择题（每题 3 分，共 30 分）1、在 CAD 中，绘制直线的快捷键是（）A LBC C PLD A2、要在CAD 中精确绘制一个长度为50 的水平线段，应输入（）A ＠50,0B 50,0C ＜50,0>D 0,503、以下哪种方式不能修改 CAD 图形的线宽（）A 在特性面板中修改B 通过图层管理器修改C 使用线宽命令修改D 双击线条进行修改4、在 CAD 中，绘制圆的命令是（）A CB CIC CIRCLED A5、若要将一个图形对象复制并移动一定距离，应使用的命令是（）A COPYB MOVEC OFFSETD ARRAY6、以下哪个命令可以将一个闭合图形转换成面域（）A REGIONB BOUNDARYC UNIOND SUBTRACT7、在 CAD 中，标注线性尺寸的快捷键是（）A DLIB DALC DRAD DDI8、若要在 CAD 中绘制一个正六边形，应输入的命令是（）A POLYGON 6B RECTANGC HATCHD MLINE9、以下哪种方法不能删除 CAD 中的图形对象（）A 按 Delete 键B 执行 ERASE 命令C 选择对象后右键点击删除D 关闭 CAD 软件10、在 CAD 中，切换视图的快捷键是（）A F2B F3C F4D F5二、填空题（每题 3 分，共 30 分）1、 CAD 软件的默认保存格式是_____。

2、在 CAD 中，绘制矩形的快捷键是_____。

3、若要对图形进行镜像操作，应使用的命令是_____。

4、偏移命令的快捷键是_____。

5、修剪命令的快捷键是_____。

6、在 CAD 中，图层特性管理器的快捷键是_____。

7、绘制圆弧的命令是_____。

8、旋转命令的快捷键是_____。

9、延伸命令的快捷键是_____。

10、炸开图形的命令是_____。

三、简答题（每题 10 分，共 20 分）1、简述 CAD 中图层的作用及设置原则。

1.执行下述可以更改绘图区背景颜色A："工具"菜单→"选项"选项→"显示"标签按钮√B："工具"菜单→"选项"选项→"文件"标签按钮C："工具"菜单→"选项"选项→"打开和保存"标签按钮D："工具"菜单→"选项"选项→"系统"标签按钮2.正多边表是具有3到条等长边的封闭多段线A: 1023B: 1024√C: 1025D: 10263. 在用来观察三维实体的方法中，比较有效的一种方法是A: 鸟瞰视图B: 视口C: 三维视图D: 三维动态观察器√4. 在同时打开多个不连续的文件时使用的组合键是A: AltB: Ctrl√C: ShiftD: Esc5. 在缺省设置下，图层的颜色是A: 黑色B: 白色√C: 随层D: 黑/白6. 在“参照线”命令中的参数项“二等分”等分的是A: 长度B: 角度√C: 宽度D: 边数7. 用Offset命令选择对象时一次可以选对象A: 框选数B: 一个√C: 两个D: 任意多个8. 要画出一条有宽度且各线段均属同一对象的线，要使用命令A: LineB: MLineC: XlineD: Pline√9. 下面是正确的制作属性块操作过程A: 画好图形→使用Attdef命令定义属性→使用Wblock制成整体块√B: 画好图形→使用Attedit命令定义属性→使用WBlock制成整体块C: 画好图形→使用Attedit命令定义属性→使用BbloCk制成整体块D: 以上都不是10. 下列说法中正确的是A: 被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B: 被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C: 被锁定的图层仍然显示在屏幕上，但不能编辑，却可以打印输出√D: 以上说法都是错误的11．下列功能键是用来开关“对象追踪”的A: F9B: F10C: F11√D: F1212. 下列命令能使绘制的模型具有照片真实感A: 消隐B: 平面着色C: 体着色D: 渲染√13. 系统默认的画圆弧方式是A: 顺时针B: 逆时针√C: 自定义D: 随机14.图纸空间中坐标显示的形状是A: 两个互相垂直的箭头B: 世界坐标系统C: 一个三角形√D: 三维坐标系15. 所有尺寸标注公用一条尺寸界线的是A: 基线标注√B: 连续标注C: 引线标注D: 公差标注16. 缩放命令中的“全部”选项，它的意义是A: 在图形窗口中显示所有的图形对象，即使有些对象超出了绘图界限范围√B: 恢复前一个视图C: 显示所有在绘图界限范围内的图形对象D: 从中心开始放大图形17. 设置文字在镜象时是否翻转的命令是A: MTEXTB: TEXTMC: MIRRTEXT√D: TEXTMIRR18. 设置填充模式为填充时，Fillmode的值为A: 0B: 1√C: TD: F19. 三维图中实现消除隐藏线的命令是A: UndoB: RegenC: RegenallD: HiDe√20. line是绘线命令A: 对√B: 错21. insert可以将定义好的块插入到当前的图形中A: 对√B: 错22. filter可以用来作为一个透明指令A: 对√B: 错23. F8键用来打开正交A: 对√B: 错24. Ｆ５可以在绘制轴测时进行不同面的切换A: 对B: 错√25. extrude可以将一个面域对象加工成一个实体A: 对√B: 错26. Explode命令的快捷命令是XA: 对√B: 错27. CTRL+E与F5具有相同的功能A: 对√B: 错28. cal命令可以随时来计算，并且能把计算的结果输入到当前的命令行中A: 对√B: 错29. 使用pedit命令将许多线段编辑到一起将把原对象删除掉A: 对B: 错30. 实体倒直角时只能在基面上选取边A: 对√B: 错31. 如果[倒角]中的两个倒角距离都为零，那么倒角操作将修剪或延伸这两个对象直至它们相接，而不绘制倒角线。

CAD设计考试(试卷编号181)1.[单选题]绝对直角坐标的输入表达式是( )A)x,yB)@x,yC)L答案:A解析:2.[单选题]在三视图中,主视图反映物体的（）。

( )A)长和宽B)长和高C)宽和高答案:B解析:3.[单选题]斜视图仅表达倾斜表面的真实形状,其他部分用（）断开。

( )A)波浪线B)粗实线C)细实线D)点划线答案:A解析:4.[单选题]同轴度公差属于（）A)形状公差B)定位公差C)定向公差D)跳动公差答案:B解析:5.[单选题]在AutoCAD 2018中绘制正多边形时，下列方式错误的是( )。

A)绘制内接正多边形B)绘制外切正多边形C)确定边长方式绘制D)确定圆心、正多边形点的方式答案:D解析:A)前置代号B)后置代号C)中间代号D)基本代号答案:D解析:7.[单选题]在半剖视图中半个视图与半个剖视图的分界线用（ ）。

A)粗实线B)细实线C)细点画线D)波浪线答案:C解析:8.[单选题]一对外啮合的标准直圆柱齿轮，中心距a=160mm，.齿轮的齿距p=12.56mm, 传动比i=3,则两齿轮的齿数和为（)A)60B)80C)100D)120答案:B解析:9.[单选题]下列哪些对象不可以分解（ )A)多行文字B)样条曲线C)尺寸D)多段线答案:B解析:10.[单选题]机械图样中,表示轴线、对称中心线等采用（）。

( )A)粗实线B)细实线C)细点画线D)波浪线答案:C解析:B)打开所选的图形文件C)将某一图形中的块通过鼠标拖放添加到当前图形中D)删除图形文件中未使用的命名对象，例如块定义、标注样式、图层、线型和文字样式等答案:D解析:12.[单选题]在棘轮机构中，增大曲柄的长度，棘轮的转角（）。

A)减少B)增大C)不变D)变化不能确定答案:B解析:13.[单选题]下图表示管道的弯折方向是( )A)向左B)向右C)向上D)向下答案:C解析:14.[单选题]作为默认设置，用度数指定角度时，正数代表（）方向A)顺时针B)逆时针C)当用度数指定角度时无影响D)以上都不是答案:B解析:15.[单选题]AutoCAD的线型库的扩展名是（ ）A)MliB)MlnC)MatD)dxf答案:B解析:B)实体上的圆在轴测图中仍用圆绘制C)实体上的斜角仍用原角度绘制D)轴测图上显示的尺寸是实体的实际尺寸答案:A解析:17.[单选题]对象特性匹配的命令是（）。

CAD设计考试(试卷编号211)1.[单选题]下列孔和轴的配合，属于基轴制的是（）A)Φ30H7/f6B)Φ120P7/h6C)Φ100F7/g6答案:B解析:2.[单选题]在V带传动中，带的张力（）A)越大越好B)越小越好C)应适当答案:C解析:3.[单选题]在命令行中输入变量HPORIGIN，然后输入60,30，则图案填充原点为？A)60,0B)0,30C)60,30D)30,60答案:C解析:4.[单选题]在绘制直线时，可利用以下方式实现()A)CB)LC)panD)E答案:B解析:5.[单选题]()可以打开和关闭对象夹点。

A)ENTGRIP命令B)F3键C)在选项对话框的选择栏中D)夹点始终打开答案:C解析:A)b(a)B)a(b)C)a,bD)b,a答案:B解析:7.[单选题]在（）中可以指定默认的打印样式表。

A)【页面设置】对话框B)【打印】对话框C)对话框D)打印样式管理器答案:C解析:8.[单选题]尺寸标注时半径的符号是（）。

( )A)ΦB)RC)SΦD)SR答案:B解析:9.[单选题]可以全屏显示绘图窗口的组合命令是()。

A)CTRL+0B)CTRL+1C)ALT+0D)ALT+1答案:A解析:10.[单选题]某图层上的对象不能编辑，但是仍然在屏幕上可见，可以捕捉其特征点，该图层的状态是( )。

A)冻结B)锁定C)解冻D)打开答案:B解析:B)“绘图”|“多段线”C)“绘图”|“多线”D)“绘图”|“样条曲线”答案:B解析:12.[单选题]为了更快更便捷的设置捕捉点，我们可以如何操作?A)ctrl+鼠标右键B)shift+鼠标右键C)TAB+鼠标右键D)A和B均可答案:D解析:13.[单选题]模型空间是( )A)和图纸空间设置一样B)和布局设置一样C)为了建立模型设定的，不能打印D)主要为设计建模用，但也可以打印答案:D解析:14.[单选题]将机件的部分结构,用大于原图形所采用的比例画出的图形,称为（）。

2022年秋季期《CAD制图》期末考试试卷1、AutoCAD允许一幅图包含（）层。

[单选题] *A、8个B、4个C、无限制(正确答案)D、16个2、绘制图形时，打开正交模式的快捷键（） [单选题] *A、F4B、F6C、F8(正确答案)D、F103、改变图形实际位置的命令是： [单选题] *A.MOVE或PANB.MOVE(正确答案)C.PAND.OFFSET4、AUTOCAD的坐标体系包括世界坐标系和（） [单选题] *A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系(正确答案)5、CAD原文件格式是（） [单选题] *A、*.dwg(正确答案)B、*.dxfC、*.dwtD、x.dws6、在机械制图中，一般要求字体为（） [单选题] *A 、仿宋体B 、宋体C 、长仿宋体(正确答案)D 、黑体7、画一个圆与三个对象相切,应使用Circle中哪一个选项( ) [单选题] *A、相切、相切、半径B、相切、相切、相切(正确答案)C、3点D、圆心、直径8、下列编辑工具中，不能实现“改变位置”功能的是（） [单选题] *A、移动B、比例(正确答案)C、旋转D、阵列9、移动圆对象，使其圆心移动到直线中点，需要应用（） [单选题] *A、正交B、捕捉C、栅格D、对象捕捉(正确答案)10、在下列命令中，可以复制并旋转原对象的是（） [单选题] *A、复制命令B、剪切C、镜像命令D、阵列(正确答案)11、在文字输入中，表示特殊字符“度”的代码是（） [单选题] *A、%%oB、%%d(正确答案)C、%%pD、%%c12、在CAD中为一条直线制作平行线用什么命令 [单选题] *A、移动B、镜像C、偏移(正确答案)D、旋转13、在绘制直线时可以使用以下（）快捷键。

[单选题] *A、CB、L(正确答案)C、PAND、A13、在AutoCAD中可以给图层定义的特性不包括。

[单选题] *A、颜色B、线宽C、打印/不打印D、透明/不透明(正确答案)14、CIRCLE命令中的“T”选项指的画圆方式是（）。

CAD及专业制图
二、单项选择题（共10小题，每题3分，共计30分）
1.下列符号中表示强制国家标准的是（）
A． GB/T B． GB/Z C.GB
2.不可见轮廓线采用（）来绘制。

A．粗实线B．虚线 C.细实线
3.在标注球的直径时应在尺寸数字前加（）
A．R B．Φ C.SΦ
4.下列比例当中表示缩小比例的是（）
A．1：1 B． 2：1 C.1：2
5.标题栏一般位于图纸的（）
A．右下角B．左下角 C.右上角
6.标注球面直径时，应在数字前加注符号（）
A、S
B、R
C、SR
D、SΦ
7.下列尺寸正确标注的图形是（）
8.已知带有圆孔的球体的四组投影，正确的一组是（）
9.已知物体的主、俯视图，正确的左视图是（）
10.已知物体的主、俯视图，正确的左视图是（）
三、作图题（共1小题，每题20分，共计20分）
根据模型或轴测图，补画所缺视图。

一、填空题
1. A0，A2 3.毫米/mm 4.放大，原值 5.粗实线，细实线，细点画线，粗实线，细实线，细点画线 6.主视图，俯视图7.棱锥8.（主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等9.定形尺寸，定位尺寸，总体尺寸）
10. (?全剖视图，半剖视图，局部剖视图?)。

二、选择题
1.C
2.B
3. C
4. C
5. A
6.D
7.C
8.D
9.A 10.A
三、作图题。

CAD试卷库CAD试卷一、单项选择题（共15题，每题1分）1、设置AUTOCAD图形边界的命令是 c。

A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS2、在“创建图纸集”向导中，图纸集可以创建。

dA．从图纸集样例 B．从现有图形文件 C．从图形样板文件 D．A和B3、将绘制的图形保存为样板文件的文件名为 c 。

A *.dwgB *.dxfC *.dwtD *.dwf4、AUTOCAD的坐标体系包括世界坐标系和 d。

A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系5、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是c 。

A、4,4B、@2,2C、@4,4D、@2<456、移动圆对象，使其圆心移动到直线中点，需要应用 d 。

A、正交B、捕捉C、栅格D、对象捕捉7、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是 b 。

A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭8、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P/2P/TTR下，应采用的最佳方式是c 。

A、2P方式B、TTR方式C、3P方式D、先手工计算好圆心坐标、半径、用圆心、半径方式9、在AutoCAD 2008中绘制正多边形时，下列方式错误的是d 。

A、内接正多边形B、外切正多边形C、确定边长方式D、确定圆心、正多边形点的方式10、下列编辑工具中，不能实现“改变位置”功能的是b 。

A、移动B、比例C、旋转D、阵列11、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是d 。

A、拉长B、延伸C、比例D、拉伸12、拉伸命令“stretch”拉伸对象时，不能a 。

《电子CAD》期末试卷班级学号姓名成绩一、抄画电路原理图（35分）1、在E盘下创建一个项目文件，文件名为PCB Project1.prjPCB.（2分）2、在PCB Project.prjPCB.文件下新建一个原理图子文件，文件名为总图.Schdoc;（2分）3、按图A-1 尺寸（单位为：mil）及格式画出标题栏，并在考生姓名一栏内填上姓名（5分）4、按图A-4内容画图，要求采用自顶而下层次原理图绘制方法（25分）5、将原理图保存在E盘（1分）二、制作电路原理图元件（20分）（1）在PCB Project.prjPCB.文件中新建一个原理图零件库文件，文件名为Schlib1. Schlib（2分）（2）抄画图A-2原理图元件，要求尺寸和原图保持一致，元件命名为74ALS00，图中每小方格长度为10mil（8分）(3)在考生的设计数据库文件中新建PCBLIB1.LIB文件，按照样图-3要求创建元件封装，命名为LCC22。

8分）（4）保存库文件（2分）三、生成电路板（45分）（1）在PCB Project.prjPCB.文件中新建一个PCB文件,文件名为PCB1.PcbDoc（2分）(2)利用上篇生成的网络表，将原理图生成长为10cm 宽为8cm 的矩形双面电路板（6分）（3）整个线路板布局、布线要合理（25分）：人工布置元件，自动布线：采用插针式元件、镀铜过孔。

（4）焊盘之间允许走三根铜膜线（2分）。

（5）最小铜膜线走线宽度10 mil，电源铜膜线宽度为20mil，、地线的铜膜线宽度为30mi，l所有焊盘弧形泪滴。

（8分）（6）生成三维效果图（1分）（7）保存ＰＣＢ文件（1分）图-1图A-1图A-2图A-3 图A-4231U?A74ALS000564U?B74ALS0008910U?C74ALS000111213U?D74ALS000。

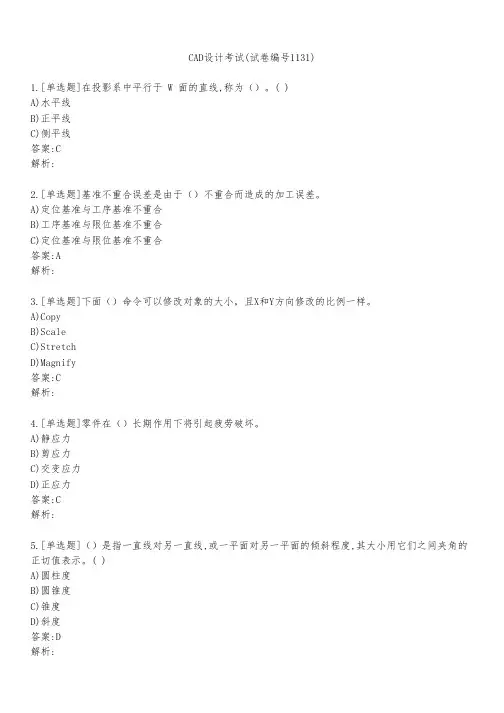

CAD设计考试(试卷编号1131)1.[单选题]在投影系中平行于 W 面的直线,称为（）。

( )A)水平线B)正平线C)侧平线答案:C解析:2.[单选题]基准不重合误差是由于（）不重合而造成的加工误差。

A)定位基准与工序基准不重合B)工序基准与限位基准不重合C)定位基准与限位基准不重合答案:A解析:3.[单选题]下面（）命令可以修改对象的大小，且X和Y方向修改的比例一样。

A)CopyB)ScaleC)StretchD)Magnify答案:C解析:4.[单选题]零件在（）长期作用下将引起疲劳破坏。

A)静应力B)剪应力C)交变应力D)正应力答案:C解析:5.[单选题]（）是指一直线对另一直线,或一平面对另一平面的倾斜程度,其大小用它们之间夹角的正切值表示。

( )A)圆柱度B)圆锥度C)锥度D)斜度答案:D6.[单选题]同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离称为（）,以Ph表示。

( )A)导程B)螺距C)线数D)旋向答案:A解析:7.[单选题]下列连接属于不可拆卸连接是（）A)焊接B)销连接C)键连接D)螺纹连接答案:A解析:8.[单选题]在CAD命令输人方式中不可以采用的方式有()。

A)点取命令鼠标B)在菜单栏点取命令C)用键盘直接输入D)用数字键输入答案:D解析:9.[单选题]齿轮与轴之间滑移，是指齿轮与轴周向固定，齿轮可沿着（）滑移。

A)空套B)固定C)法向D)轴向与周向答案:B解析:10.[单选题]重复限制自由度的定位现象称为（）。

A)完全定位B)欠定位C)不完全定位D)过定位答案:D解析:D)任意速度答案:A解析:12.[单选题]设计时给定的尺寸称为（）。

( )A)基本尺寸B)实际尺寸C)上极限尺寸D)下极限尺寸答案:A解析:13.[单选题]下述方法中不能够创建圆的是（ )A)2PB)3PC)4PD)圆心、半径答案:C解析:14.[单选题]按比例改变图形实际大小的命令是（ ）。

AutoCAD试卷一、单项选择1、AutoCAD默认扩展名是A、dwtB、dwgC、bakD、dxf答案：B2、在CAD中，以下哪个命令可用来绘制横平竖直的直线A、栅格B、捕捉C、正交D、对象捕捉答案：C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、F5答案：A4、默认情况下，命令提示行显示为几行A、3B、5C、2D、8答案：A5、在CAD中为一条直线制作平行线用什么命令A、移动B、镜像C、偏移D、旋转答案：C6、在图层特性管理器中不可以设定哪项A、颜色B、页面设置C、线宽D、是否打印答案：B7、绘制建筑图步骤为A、墙线、轴线、门窗B、墙线、门窗、轴线C、轴线、门窗、墙线D、轴线、墙线、门窗答案：D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧B、构造线C、多段线D、样条曲线答案：C9、如何在图中输入“直径”符号A、%%PB、%%CC、%%DD、%%U答案：B10、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式A、中间B、对齐C、中心D、调整答案：A11、在哪个层创建的块可在插入时与当前层特性一致A、0层B、在所有自动产生的层C、所有图层D、新建的图层答案：A12、一个完整的尺寸由几部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头答案：D13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项A、文字高度B、使用全局比例C、测量单位比例D、换算单位答案：B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案：B15、渲染三维模型时，哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案：D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG答案：C17、以下哪种相对坐标的输入方法是画8个单位的线长A．8, 0 B．@0，8 C．@0<8答案：B18、哪种坐标输入法需要用@符号？A．极坐标B．绝对坐标C．相对坐标答案：C19．在命令行中输入“Z”后，再输入选项“A”，什么作用A．在图形窗口显示所有的图形对象和绘图界限范围。

CAD 考试试卷一、单选题（每题 1 分，共 20 分）1．AutoCAD的出品公司是（ B ）。

A．Microsoft公司B．Autodesk公司C．Macromedia 公司D．Adobe公司2．AutoCAD的坐标体系，包括世界坐标系和（D ）坐标系。

A．绝对坐标B．平面坐标C．相对坐标D．用户坐标3．OFFSET（偏移）命令前，必须先设置（C ）。

A．比例B．圆C．距离D．角度4．AutoCAD中的图层数最多可设置为（B ）。

A．10层B．没有限制C．5层D．256层5．在AutoCAD2004中，打开或关闭正交捕捉的快捷键是（D ）。

A．F2键B．F5键C．F7键D．F8键6．DRA命令是（A ）。

A．半径标注B．直径标注C．对齐标注D．角度标注7．在图案填充中，关于比例的说法正确的是（A ）。

A．比例越大，填充图案越疏B．比例越小，填充图案越疏C．比例越大，填充图案越密D．比例与图案疏密无关。

8．只能看到某个图形对象的局部，要想选中整个图形对象需使用（D ）。

A．右键框选B．双击选择C．左框选D．右框选9．阵列的快捷命令是（ B ）。

A．AL B．AR C．SC D．DT10．命令行输入A是执行（A ）。

A．绘圆弧B．定义块C．画圆D．标注样式管理器11．命令行输入B是执行（ B ）。

A．绘圆弧B．定义块C．画圆D．标注样式管理器12．命令行输入C是执行（ C ）。

A．绘圆弧B．定义块C．画圆D．标注样式管理器13．命令行输入D是执行（ D ）。

A．绘圆弧B．定义块C．画圆D．标注样式管理器14．绘制一个三角形的外接圆使用（A ）法。

A．三点法B．相切相切半径法C．两点法D．相切相切相切15．AutoCAD中CAD图形文件后缀名为：（A ）。

A．dwg B．dxf C．dwt D．dws 16．AutoCAD2004默认的图限为（C ）。

A．100×100 B．800×600 C．420×297 D．1024×768 17．在直角坐标系中“50，80”与“150，80”之间的距离是（B ）。

CAD理论试卷及答案一、单选题（1分/题）1、AUTOCAD为的产品（A ）A、美国B、加拿大C、中国D、法国2、使光标只能在水平方向或垂直方向移动执行下面_____D___命令。

A、GRIDB、SNAPC、OSNAPD、ORTHO3、一组同心圆可由一个已画好的圆用__D_命令来实现。

A、STRETCH（伸展）B、MOVE（移动）C、EXTEND（延伸）D、OFFSET(偏移)4、用对象捕捉OSNAP方式捕捉圆周或圆弧上的切线点用（ C ）捕捉方式A、圆心CENTERB、中点MIKPOINTC、切点TANGENTD、QUADRANT5、AutoCAD允许一幅图包含___C_____层。

A、8个B、4个C、无限制D、16个6、当光标处于绘图区内，使用（ C ）可调用一次性特殊点捕捉光标菜单A、 TAB＋鼠标器右键单击B、 TLT＋鼠标器右键单击C、 SHIFT＋鼠标器右键单击D、鼠标器右键单击7、CAD中自动保存时，临时文件的扩展名为（ D ）A、 DWGB、 DWTC、 DLLD、sv$8、样条曲线不能用下面的（D ）命令进行编辑A、删除B、移动C、修剪D、分解9、AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是（ A ）A、模型空间和图纸空间B、模型空间和绘图空间C、图纸空间和绘图空间D、打印空间和图纸空间10、〔命令行〕对话框与绘图窗口切换的快捷键是（B ）A、 F1B、 F2C、 F4D、 F711、图层名字最长为（A ）个字符A、255B、254C、10D、1012、OOPS能恢复几步（A）A、1步B、3步C、4步D、5步13、在多边形工具中，多边形的边数最多可有多少边（A）A、1024B、17C、30D、无数14、、用TEXT命令画圆直径符号Ф应用__D_______。

A、%%uB、%%pC、%%oD、%%c15、CAD当中的图形文件是下列哪一种（A ）A、矢量图B、位图C、点阵图D、矢量图或位图16、AUTOCAD软件的设计特点是（ D ）A、参数化强B、可视化强C、界面友好D、精确一、填空题（每空1.5分，共30分）1、AutoCAD用户图形文件默认的文件名后缀是____________。

CAD设计考试(试卷编号2161)1.[单选题]（）是有定形尺寸,但定位尺寸不齐全,必须依赖附加的一个几何条件才能画出来的线段。

( )A)已知线段B)中间线段C)连接线段答案:B解析:2.[单选题]用多面正投影图表示物体的形状和大小与其离投影面的远近（）。

( )A)没有关系B)有关系C)视情况而定答案:A解析:3.[单选题]文件扩展名.BAK代表（ )A)备份文件B)二元文件C)二元属性文件D)图形文件；e. b和c都是答案:A解析:4.[单选题]主、俯视图之间的投影关系为（）。

( )A)长对正B)高平齐C)宽相等D)以上都不对答案:A解析:5.[单选题]执行环形阵列命令，在指定圆心后默认创建几个图形？A)4B)6C)8D)10答案:B6.[单选题]AutoCAD中清理不用的和未被其他对象参照的命名对象的命令是（ ）A)DELETEB)ERASEC)PURGED)UNDO答案:C解析:7.[单选题]CAD工作界面最上面的深蓝色条是( )。

A)面板B)工具栏C)菜单栏D)标题栏答案:D解析:8.[单选题]机械制图中，机件的可见轮廓线用（）画出。

A)粗实线B)细实线C)虚线D)细点画线答案:A解析:9.[单选题]形成齿轮渐开线的圆是（）A)基圆B)齿顶圆C)分度圆D)节圆答案:A解析:10.[单选题]以下哪个操作用于移动视图()。

A)ZOOM/WB)PANC)ZOOMD)ZOOM/A答案:B解析:答案:A解析:12.[单选题]可创建单行文本的命令是()A)MTEXTB)TC)TEXTD)DT答案:D解析:13.[单选题]下列目标选择方式中，哪种方式可以快速全选绘图区中所有的对象（ ）。

A)ESCB)BOXC)ALLD)ZOOM答案:C解析:14.[单选题]创建新线型可以用（）。

A)Windows计事本B)Windows写字板C)Word文档D)画图工具答案:B解析:15.[单选题]标准齿轮分度圆上的齿形角等于（）A)0°B)20°C)15°D)40°答案:B解析:16.[单选题]图案填充文件的扩展名是( )。

CAD设计考试(试卷编号141)1.[单选题]实际尺寸是具体零件上（）尺寸的测得值。

A)某一位置B)整个表面C)部分表面的答案:A解析:2.[单选题]空间不同两点的同面投影重合于一点的性质叫（）。

( )A)重影性B)重合性C)特殊性答案:A解析:3.[单选题]欲在两轴相距较远、工作条件恶劣的环境下传递较大功率，宜选（）A)带传动B)链传动C)齿轮传动D)蜗杆传动答案:B解析:4.[单选题]动点相对于动参考系的运动，称为（）。

A)绝对运动B)牵连运动C)相对运动D)相向运动答案:C解析:5.[单选题]当视图中存在虚线与虚线、虚线与实线重叠而难以用视图表达机件的不可见部分的形状以及当视图中虚线过多影响到清晰读图和标注尺寸时，常常用( )表达。

A)剖视图B)旋转视图C)斜视图D)以上答案都不对答案:A6.[单选题]在CAD中画完一幅图后，在保存该图形文件时用（）作为扩展名。

A)cfgB)dwtC)bmpD)dwg答案:D解析:7.[单选题]齿轮端面上，一个齿两侧齿廓之间在分度圆上的弧长称为（）A)齿距B)齿厚C)齿槽宽D)齿宽答案:B解析:8.[单选题]当要求链传动的速度高且噪声小时，宜选用（）A)滚子链B)多排链C)齿形链D)单排链答案:C解析:9.[单选题]机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（ ）线连接，并注明该结构的总数。

A)粗实B)细实C)细点画D)波浪答案:B解析:10.[单选题]下列属于形状公差的是（）A)平行度B)对称度C)垂直度D)直线度答案:D解析:A)一般位置点B)特殊位置点C)普通位置点D)以上都不对答案:B解析:12.[单选题]设置用于修剪或延伸的当前投影模式的系统变量是( )。

A)PRODUCTB)PROGRAMC)PROJECTNAMD)PROJMODE答案:D解析:13.[单选题]在AutoCAD中点得快捷键就是（）A)WB)OC)POD)TR答案:C解析:14.[单选题]能将主动件的连续转动换成从动件的周期性运动或者间歇的机构称为（）A)有级变速机构B)无级变速机构C)换向机构D)间歇机构答案:D解析:15.[单选题]加工部分长度的内、外螺纹,由于刀具临近螺纹加工终止时要退离工件,出现吃刀深度渐浅的部分,称为（）。
