SEW电机制动器使用说明

1 制动电压的初步确定……………………………………………………… 3

2 制动电压的铭牌确定……………………………………………………… 4

3 制动器的接线……………………………………………………………….5

4 变频器控制电机时制动器的使用………………………………………….7 5

制动器快速制动的使用.............................................................9 5.1 没有变频器控制电机时快速制动的使用...................................9 5.2 变频器控制电机时快速制动的使用.........................................10 6 制动器组成元件好坏的检测...................................................... 12 7 制动器使用中常易犯的错误...................................................... 13 8 制动器使用中常易误解的地方................................................... 15 9 制动器制动反应时间和制动间隙数据表 (17)

1 制动电压的初步确定

根据中国的实际使用情况，SEW 公司电机通常使用220V AC 或380V AC

制

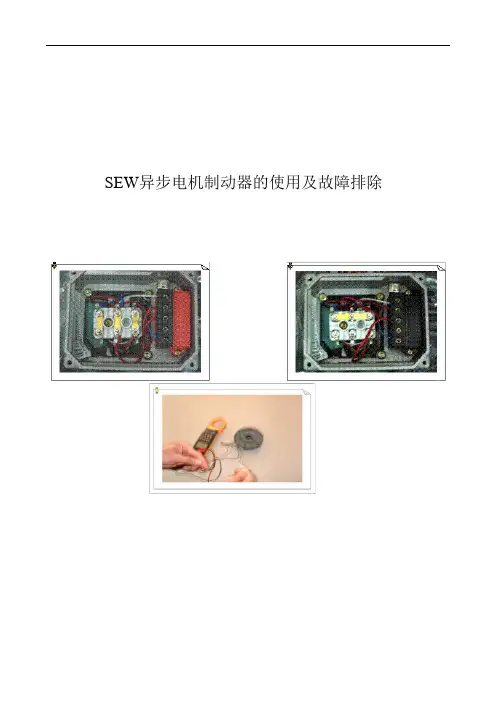

SEW 异步电机制动器的使用及故障排除

动电压的制动器，如果客户定货时没有指明制动电压的要求，SEW公司将按以下原则配置制动器的制动电压，机座号63—100的电机配置220V AC制动电压的制动器；机座号112以上的电机配置380V AC制动电压的制动器；

运转故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..... . . . . . . . . 31

调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 28

检查/维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 33

操作手册–交流电机 DR/DV/DT/DTE/DVE ，异步伺服电机 CT/CV

3

2安全提示..............................................................................................................53电机构造..............................................................................................................63.1交流电机的构造原理..................................................................................63.2铭牌，额定数据.........................................................................................74机械安装..............................................................................................................94.1开始安装之前............................................................................................94.2准备工作....................................................................................................94.3安装电机..................................................................................................104.4安装公差..................................................................................................115电器安装............................................................................................................125.1接线提示..................................................................................................125.2使用变频器运行时的特别注意事项..........................................................125.3有关单相电机的特别注意事项.................................................................125.4改善接地（EMV ）...................................................................................135.5力矩电机和低速电机的特别注意事项......................................................135.6开关操作的特别注意事项........................................................................145.7运行过程中的环境条件............................................................................145.8电机连接..................................................................................................155.956 和 63 电机连线的准备工作.................................................................165.10DT56~ +/BMG 电机连接.........................................................................165.11ET56 单相电机设计.................................................................................175.12通过 IS 插头连接电机..............................................................................175.13通过 AB.., AD.., AM.., AS 插头连接电机.................................................215.14通过 ASK1 插头连接电机........................................................................215.15制动器连接..............................................................................................235.16辅助装备..................................................................................................246调试...................................................................................................................286.1调试的条件..............................................................................................286.2改变配有逆止器的电机的锁死方向..........................................................297运转故障............................................................................................................317.1电机上的故障..........................................................................................317.2制动器上的故障.......................................................................................327.3配变频器运转时的故障............................................................................328检查/维护.........................................................................................................338.1检查与维护周期.......................................................................................338.2电机和制动器维护的准备工作.................................................................348.3电机的检查/维护作业.............................................................................378.4制动器 BMG02 的检查/维护作业...........................................................398.5制动器 BR03 的检查/维护作业..............................................................408.6制动器 BMG05~8, BM15~62 的检查/维护作业......................................448.7制动器 BMG61/122 的检查/维护作业....................................................499技术参数............................................................................................................529.1BMG02制动器的制动力矩及需要维护前的做功......................................529.2BMG02 备件订货说明.............................................................................529.3BMG05~8, BR03, BC, Bd 制动器的做功、工作气隙及制动力矩.............539.4BM15~62 制动器的做功、工作气隙及制动力矩......................................549.5运行电流..................................................................................................559.6允许的球轴承型号...................................................................................599.7SEW 电机球轴承的润滑剂表...................................................................5910附录...................................................................................................................6010.1变更索引..................................................................................................6010.2关键词目录. (61)

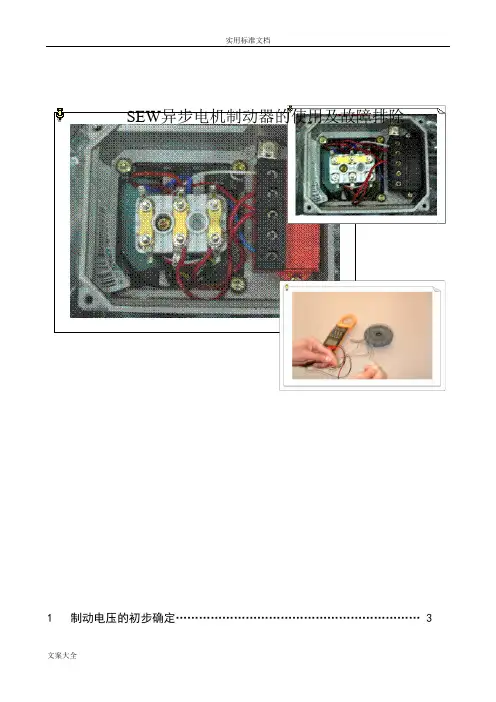

SEW异步电机制动器的使用及故障排除

1 制动电压的初步确定 (3)

2 制动电压的铭牌确定 (4)

3 制动器的接线 (5)

4 变频器控制电机时制动器的使用 (7)

5制动器快速制动的使用 (9)

5.1 没有变频器控制电机时快速制动的使用 (9)

5.2 变频器控制电机时快速制动的使用 (10)

6 制动器组成元件好坏的检测 (12)

7 制动器使用中常易犯的错误 (13)

8 制动器使用中常易误解的地方 (15)

9 制动器制动反应时间和制动间隙数据表 (17)

1 制动电压的初步确定

根据中国的实际使用情况，SEW公司电机通常使用220V AC或380V AC制动电压的制动器，如果客户定货时没有指明制动电压的要求，SEW公司将按以下原则配置制动器的制动电压，机座号56的电机配置380V AC制动电压的制动器；机座号63—100的电机配置220V AC制动电压的制动器；机座号112以上的电机配置380V AC制动电压的制动器；

（电机机座号与电机功率对照表见SEW《电机技术手册》）

对于最常使用的4级电机而言，0.09Kw—0.12Kw的电机配置380V AC制动电压的制动器（0.12Kw电机有56机座号和63机座号两种，63机座号除外）；

0.12Kw—3Kw的电机配置220V AC制动电压的制动器（0.12Kw电机有56机座号和63机座号两种，56机座号除外）；4Kw以上的电机配置380V AC制动电压的制动器。

当然，也可指明制动器制动电压的等级，电气设计人员为方便控制的要求，最好能与机械设计人员协商，指明制动器制动电压的等级。

SEW 制动器间隙调整指导说明

SEW 制动电机的制动器是采用双直流线圈设计，具有快速吸合、制动盘磨损小之优点，同时结构紧凑，调整间隙简单，适用于各种工况；

SEW 制动器出厂前设定制动间隙在0.4mm （采用塞尺沿线圈本体周边检测），制动器工作间隙正常范围(0.4mm-1.2mm)，制动工作间隙范围宽，调整周期长；

若制动器动作异常，需要检查制动器电源是否供电正常（370VAC-414VAC ），并检查制动工作间隙有无异常磨损变化，当检测工作间隙大于1.2mm 用1.25mm 塞尺检查线圈本体和金属压盘之间工作间隙，若确认间隙大于1.2mm ，则需重新调整制动器工作间隙；

图1制动器间隙 图2 调整塞尺

1制动盘

2后端盖

3花键

4弹簧作用力方向

5制动间隙A

6金属压盘

7制动弹簧

8制动线圈

9线圈载体

10电机轴

11电磁作用力方向 工作间隙

0.4mm

图3 图4 调整间隙及手动释放方法：

1、采用19开口扳手顺时针旋转定位隔套b 约2圈，将三个定位隔套b 旋入后端盖约1.6mm ，采用22开口扳手顺时针旋转固定螺帽a ，依次均匀拧紧三个螺母a ，用0.4mm 塞尺插入线圈和金属压盘间，沿线圈圆周均匀检测，直至0.45mm 塞尺不进即可；

2、间隙检测完成，再依次反时针旋出三个定位隔套b ，拧出隔套b ，将螺帽a 和隔套b 锁紧线圈本体，线圈固定完成；

3、单个制动盘出厂标准厚度是14mm ，当其磨损后厚度低于10mm 后就需要更换；

4、在制动器没有通电情况下，可手动释放制动器（即顺时针旋转释放顶丝c ，将金属压盘带向线圈本体方向，让两者间工作间隙调整为零间隙，制动器手动释放，此时可灵活转动电机轴，满足检查、调试要求。

1制动电压的初步确定 (3)

2制动电压的铭牌确定 (4)

3制动器的接线.................................................. .5 4变频器控制电机时制动器的使用.................................. .7 5制动器快速制动的使用....................................... .9

5.1没有变频器控制电机时快速制动的使用 ........................ ..9

5.2变频器控制电机时快速制动的使用 ........................... ..10 6制动器组成元件好坏的检测. (12)

7制动器使用中常易犯的错误 (13)

8制动器使用中常易误解的地方 (15)

9制动器制动反应时间和制动间隙数据表 (17)

1 制动电压的初步确定

根据中国的实际使用情况，SEW公司电机通常使用220VAC或380VAC制动电压的制动器，如果客户定货时没有指明制动电压的要求，SEW公司将按以下原则配置制动器的制动

电压，机座号63—100的电机配置220VAC制动电压的制动器；机座号112以上的电机配置

380VAC制动电压的制动器；

（电机机座号与电机功率对照表见SEW〈电机技术手册》）

对于最常使用的4级电机而言,0.12Kw—3Kw的电机配置220VAC制动电压的制动器

（0.12KW电机有56机座号和63机座号两种，56机座号除外）;4Kw以上的电机配置380VAC 制动电压的制动器。

SEW电机制动器线圈及整流块的测量与判断电机制动器是一种常见的电机控制装置，常用于车辆制动系统、门禁系统、起重机械等领域。制动器的线圈及整流块是制动器的核心部件，其工作状态的测量与判断对于保证制动器的正常运行具有重要意义。

首先，线圈是制动器中的一个关键部件，其作用是产生电磁力以实现制动器的制动功能。线圈通常由导线绕制而成，其电阻值和电感值是衡量线圈状况的重要指标。

测量线圈的电阻值可以通过万用表或者电阻测试仪进行。首先，将测试仪的两个引线分别与线圈的两端相连接，然后读取电阻测试仪上显示的数值即为线圈的电阻值。一般情况下，线圈的电阻值应该在一定范围内，如果电阻值超出了正常范围，则说明线圈存在短路、断路等故障。

测量线圈的电感值可以使用LCR测试仪进行。同样将测试仪的两个引线与线圈的两端相连，然后读取测试仪上显示的电感值。一般情况下，线圈的电感值应该符合设计要求，在一定范围内，如果电感值偏离了正常范围，则说明线圈存在故障。

整流块是用于将交流电转换为直流电的装置，其作用是将电流的方向限定在一个特定的方向上。整流块通常由多个二极管组成，其正向导通电阻值和反向断续电压是衡量整流块的重要指标。

测量整流块的正向导通电阻值可以使用万用表或者电阻测试仪进行。将测试仪的两个引线分别与整流块的两个导电脚相连接，然后读取测试仪上显示的电阻值。正常情况下，整流块的正向导通电阻值应该符合设计要求，在一个合理的范围内，如果电阻值超出了正常范围，则说明整流块存在故障。

测量整流块的反向断续电压可以使用二极管测试仪进行。将测试仪的两个引线分别与整流块的两个导电脚相连接，然后读取测试仪上显示的电压值。正常情况下，整流块的反向断续电压应该符合设计要求，在一个合理的范围内，如果电压值超出了正常范围，则说明整流块存在故障。

SEW电机制动器

SEW电机制动器是一种常用于工业设备的制动装置，是一种机械制动器，通过电机的停止运转和电磁制动释放来实现制动的目的。SEW电机制动器具有结构简单、操作方便、制动效果稳定等优点，被广泛应用于各种需要制动的设备。

SEW电机制动器主要分为两种类型：电磁制动和电液制动。电磁制动是通过电磁力来实现制动的，它的工作原理是在电机停止运转时，电磁铁吸合，制动器夹紧电机轴承，使之停止旋转。而电液制动则是通过液压装置来实现制动的，它的工作原理是通过控制液压系统，使制动器夹紧电机轴承，从而使电机停止旋转。

1.结构简单：SEW电机制动器的结构简单，由于专用的制动装置的设计，使得其更容易安装和维修。

2.操作方便：SEW电机制动器的操作简单方便，只需要通过控制电路即可实现制动效果。

3.制动效果稳定：SEW电机制动器的制动效果稳定可靠，能够满足各种工作环境的要求。

4.可调节性强：SEW电机制动器的制动力矩可以通过调节控制电流大小来实现，能够根据实际应用需求进行调整。

5.安全性高：SEW电机制动器采用了可靠的制动装置和控制系统，能够保证设备的安全运行。

6.耐用性强：SEW电机制动器的制动装置采用高强度材料制成，经久耐用。

SEW电机制动器广泛应用于各种需要制动的设备中，如起重机、卷筒机、工程机械等。在起重机中，SEW电机制动器能够通过实现制动效果，保证安全运行。在卷筒机中，SEW电机制动器能够实现卷筒的准确停止。在工程机械中，SEW电机制动器能够实现机械设备的停止运转。

总之，SEW电机制动器作为一种常用的机械制动器，具有结构简单、操作方便、制动效果稳定等优点，广泛应用于各种需要制动的设备中。随着工业技术的不断进步，SEW电机制动器也将继续发展和完善，为各种设备的安全运行做出更大的贡献。

SEW制动原理范文

1.电磁力制动原理：在SEW制动器中，制动器的电磁线圈通电时，会

产生一个磁场，磁场的方向与电流的方向垂直。当制动器的电磁线圈通电后，会产生一个电磁力，该电磁力使制动器的制动片与制动器的刹车盘接触。由于制动片的摩擦力大于刹车盘的旋转力，因此电动机会停止旋转。

2.电场效应制动原理：在SEW制动器中，当电流通过制动器的线圈时，会产生一个电场效应。这个电场会使制动片与刹车盘接触，从而使电动机

停止旋转。

1.制动力可调节：SEW制动器的制动力可以通过调节电流的大小来控制。通过增大电流，可以增加制动力，从而加强制动效果。相反，通过减

小电流，可以减小制动力，从而减弱制动效果。

2.制动响应迅速：SEW制动器的制动响应时间非常短，一般只需要几

毫秒。这使得电动机可以在短时间内停止旋转，确保安全性。

3.长寿命：SEW制动器的关键部件使用优质材料制成，具有高耐磨性

和耐腐蚀性。这使得制动器具有长寿命，能够在高负载和恶劣环境下正常

工作。

4.低噪音：SEW制动器在工作时几乎没有噪音。这使得电动机运行时

非常安静，不会对工作环境和周围环境产生干扰。

5.易于安装和维护：SEW制动器的安装和维护非常简单。制动器通常

采用标准尺寸和连接方式，使得其可以与各种类型的电机配合使用。

总之，SEW制动器是一种电子制动器，通过电磁力产生的磁阻或电场

效应来实现制动功能。它具有制动力可调节、制动响应迅速、长寿命、低

噪音、易于安装和维护等特点。SEW制动器在各种工业领域中得到广泛应用，为设备的正常运行和安全性提供了可靠的保障。

SEW电机抱闸整流制动单元讲解

主要内容：1.抱闸线圈机械结构原理

2.电气部分实物图

3.整流单元接线及原理

4.抱闸线圈故障排查

5.整流单元故障排查

一、抱闸线圈机械结构原理

二、电气部分

实物图

整流模块实物图

整流模块内部原理

图

制动单元接线图

三、制动器电气接线及工

作原理普通制动快速制动

工作原理：

1.普通制动启动时存在的电流

3-BS-1-可控硅-22.普通制动正常工作时存在的电流3-BS-TS-5-二极管-23.快速制动启动时存在的电流3-BS-1-可控硅-24.快速制动正常工作时存在的电流3-BS-TS-4-5-二极管-25.普通制动断开后线圈存在的自感电流5-二极管-电阻-3-BS-TS 6.快速制动断开后线圈存在的自感电流4-电阻-二极管-电阻-3-BS-TS 抱闸线圈由两个电阻组成，BS 为小电阻，TS 为大电阻，当电机启动时经过BS 小电阻，电流较大，将抱闸迅速打

开。快速制动，增加了4/5之间电阻从

而实现了抱闸的快速释放。

四、抱闸线圈故障排查

首先确认制动线圈电阻

1.如下图，分别测量红白线BS电阻，白蓝线TS电阻，然后测量红蓝线BS

与TS总电阻，结果是否为BS+TS=红蓝总电阻。

2.参考对比《制动线圈电阻标准》，相差不大是允许的

3.若白红蓝三根线，任意两个线圈电阻无穷大或为零，则判定线圈烧毁，

需更换线圈

四、整流块的测量与判断

1.当确认制动线圈正常或者拆掉制动线圈通电测试

2.万用表测量（2、3）端子输入电压是否正常，同铭

牌标识一致（380V、220V或24V）

3.再测量（3、5）脚的输出直流电压，一般情况下输

SEW异步电机制动器的使用及故障排除

1 制动电压的初步确定 (3)

2 制动电压的铭牌确定 (4)

3 制动器的接线 (5)

4 变频器控制电机时制动器的使用 (7)

5制动器快速制动的使用 (9)

5.1 没有变频器控制电机时快速制动的使用 (9)

5.2 变频器控制电机时快速制动的使用 (10)

6 制动器组成元件好坏的检测 (12)

7 制动器使用中常易犯的错误 (13)

8 制动器使用中常易误解的地方 (15)

9 制动器制动反应时间和制动间隙数据表 (17)

1 制动电压的初步确定

根据中国的实际使用情况，SEW公司电机通常使用220VAC或380VAC制动电压的制动器，如果客户定货时没有指明制动电压的要求，SEW公司将按以下原则

配置制动器的制动电压，机座号63—100的电机配置220VAC制动电压的制动器；机座号112以上的电机配置380VAC制动电压的制动器；

（电机机座号与电机功率对照表见SEW《电机技术手册》）

对于最常使用的4级电机而言，0.12Kw—3Kw的电机配置220VAC制动电压的制动器（0.12Kw电机有56机座号和63机座号两种，56机座号除外）；4Kw以上的电机配置380VAC制动电压的制动器。

当然，客户也可指明制动器制动电压的等级，电气设计人员为方便控制的要求，最好能与机械设计人员协商，指明制动器制动电压的等级。

2 制动电压的铭牌确定

电机的铭牌上左下脚标明了所配制动器制动电压的等级，请以此为准配置正确的制动电压。

3制动器的接线

对于单速电机，为方便客户使用，在电机出厂时SEW公司已将制动器控制电源接好，电源直接从电机接线柱上引取，当电机得电时电机运转，制动器也同时释放，当电机断电时电机停转，制动器也同时锁紧。

SEW电机抱闸功能介绍

1.制动原理：SEW电机抱闸功能是通过电磁臂制动器来实现的。当电

磁臂通电时，产生强大的电磁吸力，将制动器抱紧，使得电机处于停止状态。当电磁臂断电时，制动器释放，电机可以继续运转。

2.制动性能：SEW电机抱闸功能具有很高的制动性能，能够在短时间

内将电机迅速停止。这主要是由于电磁臂的设计灵活，制动力矩可以根据

需要进行调整。同时，电磁臂的制动器也具有良好的稳定性和耐久性，能

够在长时间使用中保持良好的制动效果。

3.安全保护：SEW电机抱闸功能具有很高的安全性能。当电机停止运

转时，电磁臂会自动抱紧，固定住电机位置，防止因外力或其他因素导致

电机意外移动。这为设备维护和操作人员的安全提供了保障。同时，由于

电磁臂的制动力矩可调，可以根据具体情况设置合适的制动力矩，避免电

机意外起动。

4.应用范围：SEW电机抱闸功能广泛应用于各种机械和工业设备中。

例如，它可以用于起重机械、电梯、传送机械、机床等需要频繁停机和启

动的设备中。这些设备通常需要快速停止和启动，并需要一个可靠的制动

系统来保证其运行安全性。SEW电机抱闸功能能够满足这些需求，提供稳

定可靠的制动效果。

综上所述，SEW电机抱闸功能通过电磁臂制动器实现电机的停止功能，它具有制动性能强、安全可靠、适用范围广等特点。在许多机械和工业设

备中得到广泛应用。随着技术的不断发展，SEW电机抱闸功能的性能将进

一步提高，为各行各业的设备提供更好的制动保护。
