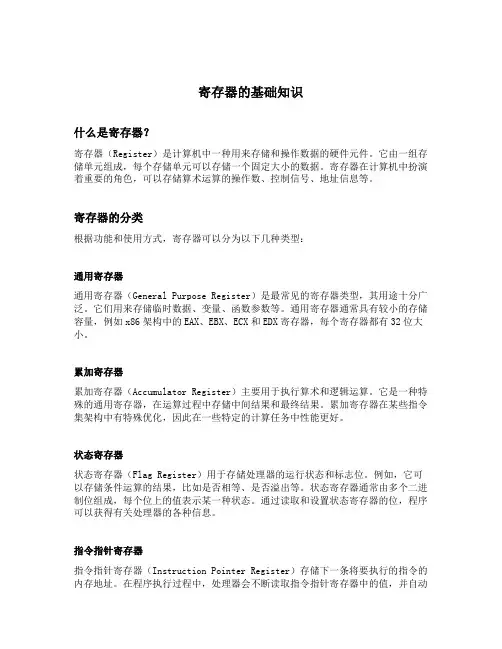

寄存器的基础知识什么是寄存器？寄存器（Register）是计算机中一种用来存储和操作数据的硬件元件。

它由一组存储单元组成，每个存储单元可以存储一个固定大小的数据。

寄存器在计算机中扮演着重要的角色，可以存储算术运算的操作数、控制信号、地址信息等。

寄存器的分类根据功能和使用方式，寄存器可以分为以下几种类型：通用寄存器通用寄存器（General Purpose Register）是最常见的寄存器类型，其用途十分广泛。

它们用来存储临时数据、变量、函数参数等。

通用寄存器通常具有较小的存储容量，例如x86架构中的EAX、EBX、ECX和EDX寄存器，每个寄存器都有32位大小。

累加寄存器累加寄存器（Accumulator Register）主要用于执行算术和逻辑运算。

它是一种特殊的通用寄存器，在运算过程中存储中间结果和最终结果。

累加寄存器在某些指令集架构中有特殊优化，因此在一些特定的计算任务中性能更好。

状态寄存器状态寄存器（Flag Register）用于存储处理器的运行状态和标志位。

例如，它可以存储条件运算的结果，比如是否相等、是否溢出等。

状态寄存器通常由多个二进制位组成，每个位上的值表示某一种状态。

通过读取和设置状态寄存器的位，程序可以获得有关处理器的各种信息。

指令指针寄存器指令指针寄存器（Instruction Pointer Register）存储下一条将要执行的指令的内存地址。

在程序执行过程中，处理器会不断读取指令指针寄存器中的值，并自动递增以指向下一条指令。

指令指针寄存器的值可以由程序员修改，以实现跳转、函数调用等操作。

寄存器的操作寄存器在计算机中起到存储和操作数据的作用，它可以执行多种操作，包括读取、写入、清零等。

寄存器与其他存储器件（如内存）相比，读取和写入速度更快，但容量较小。

寄存器的操作可以通过特定的指令来完成，这些指令通常是处理器指令集中的一部分。

下面是一些常见的寄存器操作：1.读取寄存器：通过读取指令将寄存器的值加载到处理器的内部寄存器中，以供后续指令使用。

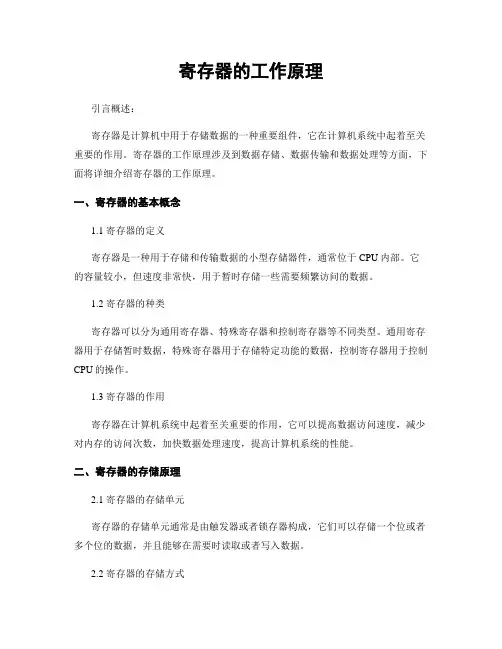

寄存器的工作原理引言概述：寄存器是计算机中用于存储数据的一种重要组件，它在计算机系统中起着至关重要的作用。

寄存器的工作原理涉及到数据存储、数据传输和数据处理等方面，下面将详细介绍寄存器的工作原理。

一、寄存器的基本概念1.1 寄存器的定义寄存器是一种用于存储和传输数据的小型存储器件，通常位于CPU内部。

它的容量较小，但速度非常快，用于暂时存储一些需要频繁访问的数据。

1.2 寄存器的种类寄存器可以分为通用寄存器、特殊寄存器和控制寄存器等不同类型。

通用寄存器用于存储暂时数据，特殊寄存器用于存储特定功能的数据，控制寄存器用于控制CPU的操作。

1.3 寄存器的作用寄存器在计算机系统中起着至关重要的作用，它可以提高数据访问速度，减少对内存的访问次数，加快数据处理速度，提高计算机系统的性能。

二、寄存器的存储原理2.1 寄存器的存储单元寄存器的存储单元通常是由触发器或者锁存器构成，它们可以存储一个位或者多个位的数据，并且能够在需要时读取或者写入数据。

2.2 寄存器的存储方式寄存器的存储方式通常采用二进制方式，即将数据以二进制形式存储在寄存器中。

不同类型的寄存器可以存储不同长度的二进制数据。

2.3 寄存器的读写操作寄存器的读写操作是通过CPU控制信号实现的，当CPU需要读取或者写入寄存器中的数据时，会发送相应的控制信号给寄存器，完成数据的读取或者写入操作。

三、寄存器的数据传输原理3.1 寄存器之间的数据传输寄存器之间的数据传输通常通过数据总线实现，当一个寄存器需要将数据传输给另一个寄存器时，会通过数据总线将数据传输到目标寄存器中。

3.2 寄存器和内存之间的数据传输寄存器和内存之间的数据传输通常通过数据总线和地址总线实现，当CPU需要从内存中读取数据时，会将数据传输到寄存器中进行处理。

3.3 寄存器和I/O设备之间的数据传输寄存器和I/O设备之间的数据传输通常通过I/O总线实现，当CPU需要与外部设备进行数据交换时，会通过寄存器将数据传输到相应的I/O设备中。

寄存器的工作原理1. 寄存器的定义和作用寄存器是计算机中一种用于存储和操作数据的硬件设备。

它是一组存储单元，每一个存储单元能够存储一个固定大小的数据。

寄存器通常用于存储暂时数据、地址、指令等。

在计算机的运算过程中，寄存器起到了非常重要的作用，能够提高计算机的运算速度和效率。

2. 寄存器的工作原理寄存器是由触发器组成的，每一个触发器都能存储一个二进制位。

寄存器的位数决定了它能够存储的数据的大小。

寄存器的工作原理如下：- 写入数据：当需要将数据写入寄存器时，数据会通过数据总线送入寄存器的输入端。

寄存器的控制线会使得触发器将数据写入到相应的存储单元中。

- 读取数据：当需要读取寄存器中的数据时，控制线会将指令发送给寄存器，使得触发器将数据从存储单元中输出到数据总线上，然后被传送到其他的部件进行处理。

3. 寄存器的分类根据其功能和用途的不同，寄存器可以分为以下几种类型：- 通用寄存器：用于存储暂时数据，如计算过程中的中间结果。

通用寄存器普通由多个存储单元组成，每一个存储单元能够存储一个字节或者一个字。

- 累加寄存器：用于存储算术运算的结果，如加法、减法等。

- 状态寄存器：用于存储计算机的状态信息，如进位标志、溢出标志等。

- 指令寄存器：用于存储当前执行的指令。

- 地址寄存器：用于存储指令或者数据的地址信息。

- 标志寄存器：用于存储特定条件的标志，如零标志、负数标志等。

4. 寄存器的应用寄存器在计算机中有广泛的应用，常见的应用包括：- 数据传输：寄存器用于在计算机各个部件之间传输数据，提高数据传输速度。

- 算术运算：寄存器用于存储算术运算的结果，如加法、减法等。

- 控制指令执行：寄存器用于存储指令和指令的地址，控制计算机的指令执行过程。

- 存储器管理：寄存器用于存储地址信息，控制存储器的读写操作。

- 中断处理：寄存器用于保存中断向量、中断屏蔽位等信息，用于处理中断事件。

5. 寄存器的性能指标寄存器的性能指标主要包括以下几个方面：- 容量：指寄存器能够存储的数据量，通常以位或者字节为单位。

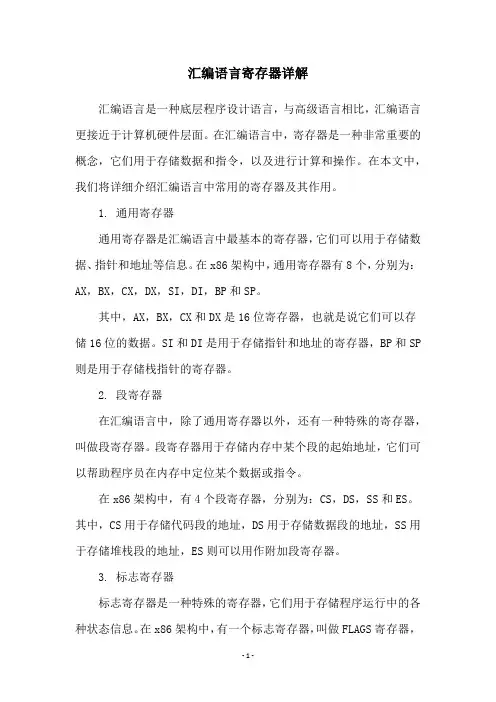

汇编语言寄存器详解汇编语言是一种底层程序设计语言，与高级语言相比，汇编语言更接近于计算机硬件层面。

在汇编语言中，寄存器是一种非常重要的概念，它们用于存储数据和指令，以及进行计算和操作。

在本文中，我们将详细介绍汇编语言中常用的寄存器及其作用。

1. 通用寄存器通用寄存器是汇编语言中最基本的寄存器，它们可以用于存储数据、指针和地址等信息。

在x86架构中，通用寄存器有8个，分别为：AX，BX，CX，DX，SI，DI，BP和SP。

其中，AX，BX，CX和DX是16位寄存器，也就是说它们可以存储16位的数据。

SI和DI是用于存储指针和地址的寄存器，BP和SP 则是用于存储栈指针的寄存器。

2. 段寄存器在汇编语言中，除了通用寄存器以外，还有一种特殊的寄存器，叫做段寄存器。

段寄存器用于存储内存中某个段的起始地址，它们可以帮助程序员在内存中定位某个数据或指令。

在x86架构中，有4个段寄存器，分别为：CS，DS，SS和ES。

其中，CS用于存储代码段的地址，DS用于存储数据段的地址，SS用于存储堆栈段的地址，ES则可以用作附加段寄存器。

3. 标志寄存器标志寄存器是一种特殊的寄存器，它们用于存储程序运行中的各种状态信息。

在x86架构中，有一个标志寄存器，叫做FLAGS寄存器，它包含了各种标志位，用于表示程序运行中的各种状态信息。

其中，比较常用的标志位有：ZF（零标志位），CF（进位标志位），OF（溢出标志位）等。

这些标志位可以帮助程序员判断程序运行中的各种状态，从而进行相应的处理。

总的来说，寄存器是汇编语言中非常重要的概念，程序员需要熟练掌握各种寄存器的作用和用法，才能够编写出高效、正确的汇编程序。

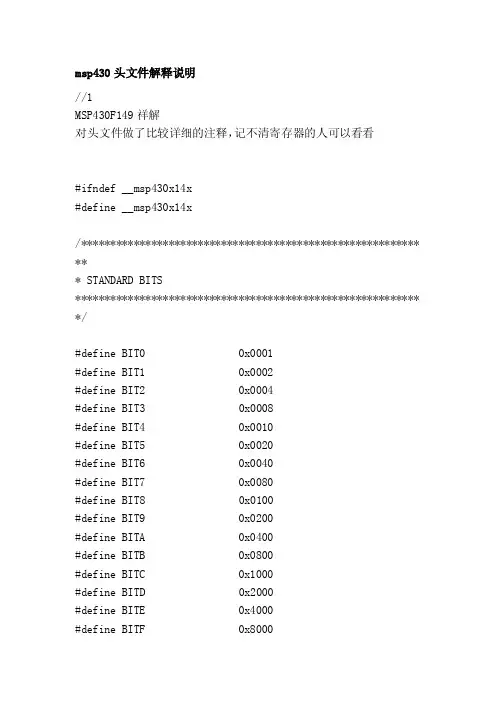

msp430头文件解释说明//1MSP430F149祥解对头文件做了比较详细的注释，记不清寄存器的人可以看看#ifndef __msp430x14x#define __msp430x14x/********************************************************** *** STANDARD BITS*********************************************************** */#define BIT0 0x0001#define BIT1 0x0002#define BIT2 0x0004#define BIT3 0x0008#define BIT4 0x0010#define BIT5 0x0020#define BIT6 0x0040#define BIT7 0x0080#define BIT8 0x0100#define BIT9 0x0200#define BITA 0x0400#define BITB 0x0800#define BITC 0x1000#define BITD 0x2000#define BITE 0x4000#define BITF 0x8000/********************************************************** *** STATUS REGISTER BITS*********************************************************** */#define C 0x0001#define Z 0x0002#define N 0x0004#define V 0x0100#define GIE 0x0008#define CPUOFF 0x0010#define OSCOFF 0x0020#define SCG0 0x0040#define SCG1 0x0080/* Low Power Modes coded with Bits 4-7 in SR */#ifndef __IAR_SYSTEMS_ICC /* Begin #defines for assembler */#define LPM0 CPUOFF#define LPM1 SCG0+CPUOFF#define LPM2 SCG1+CPUOFF#define LPM3 SCG1+SCG0+CPUOFF#define LPM4 SCG1+SCG0+OSCOFF+CPUOFF/* End #defines for assembler */#else /* Begin #defines for C */#define LPM0_bits CPUOFF#define LPM1_bits SCG0+CPUOFF#define LPM2_bits SCG1+CPUOFF#define LPM3_bits SCG1+SCG0+CPUOFF#define LPM4_bits SCG1+SCG0+OSCOFF+CPUOFF#include <In430.h>#define LPM0 _BIS_SR(LPM0_bits) /* Enter Low Power Mode 0 */#define LPM0_EXIT _BIC_SR(LPM0_bits) /* Exit Low Power Mode 0 */#define LPM1 _BIS_SR(LPM1_bits) /* Enter Low Power Mode 1 */#define LPM1_EXIT _BIC_SR(LPM1_bits) /* Exit Low Power Mode 1 */#define LPM2 _BIS_SR(LPM2_bits) /* Enter Low Power Mode 2 */#define LPM2_EXIT _BIC_SR(LPM2_bits) /* Exit Low Power Mode 2 */#define LPM3 _BIS_SR(LPM3_bits) /* Enter Low Power Mode 3 */#define LPM3_EXIT _BIC_SR(LPM3_bits) /* Exit Low Power Mode 3 */#define LPM4 _BIS_SR(LPM4_bits) /* Enter Low Power Mode 4 */#define LPM4_EXIT _BIC_SR(LPM4_bits) /* Exit Low Power Mode 4 */#endif /* End #defines for C *//********************************************************** *** PERIPHERAL FILE MAP*********************************************************** *//********************************************************** *** 特殊功能寄存器地址和控制位*********************************************************** *//*中断使能1*/#define IE1_ 0x0000sfrb IE1 = IE1_;#define WDTIE 0x01 /*看门狗中断使能*/#define OFIE 0x02 /*外部晶振故障中断使能*/#define NMIIE 0x10 /*非屏蔽中断使能*/#define ACCVIE 0x20 /*可屏蔽中断使能/flash 写中断错误*/#define URXIE0 0x40 /*串口0接收中断使能*/#define UTXIE0 0x80 /*串口0发送中断使能*//*中断标志1*/#define IFG1_ 0x0002sfrb IFG1 = IFG1_;#define WDTIFG 0x01 /*看门狗中断标志*/#define OFIFG 0x02 /*外部晶振故障中断标志*/ #define NMIIFG 0x10 /*非屏蔽中断标志*/#define URXIFG0 0x40 /*串口0接收中断标志*/#define UTXIFG0 0x80 /*串口0发送中断标志*//* 中断模式使能1 */#define ME1_ 0x0004sfrb ME1 = ME1_;#define URXE0 0x40 /* 串口0接收中断模式使能 */#define USPIE0 0x40 /* 同步中断模式使能*/#define UTXE0 0x80 /* 串口0发送中断模式使能 *//* 中断使能2 */#define IE2_ 0x0001sfrb IE2 = IE2_;#define URXIE1 0x10 /* 串口1接收中断使能*/#define UTXIE1 0x20 /* 串口1发送中断使能*//* 中断标志2 */#define IFG2_ 0x0003sfrb IFG2 = IFG2_;#define URXIFG1 0x10 /* 串口1接收中断标志*/#define UTXIFG1 0x20 /* 串口1发送中断标志*//* 中断模式使能2 */#define ME2_ 0x0005sfrb ME2 = ME2_;#define URXE1 0x10 /* 串口1接收中断模式使能 */#define USPIE1 0x10 /* 同步中断模式使能*/#define UTXE1 0x20 /* 串口1发送中断模式使能 *//********************************************************** *** 看门狗定时器的寄存器定义*********************************************************** */#define WDTCTL_ 0x0120sfrw WDTCTL = WDTCTL_;#define WDTIS0 0x0001 /*选择WDTCNT的四个输出端之一*/#define WDTIS1 0x0002 /*选择WDTCNT的四个输出端之一*/#define WDTSSEL 0x0004 /*选择WDTCNT的时钟源*/#define WDTCNTCL 0x0008 /*清除WDTCNT端: 为1时从0开始计数*/#define WDTTMSEL 0x0010 /*选择模式 0: 看门狗模式; 1: 定时器模式*/#define WDTNMI 0x0020 /*选择NMI/RST 引脚功能 0:为 RST; 1:为NMI*/#define WDTNMIES 0x0040 /*WDTNMI=1时.选择触发延 0:为上升延 1:为下降延*/#define WDTHOLD 0x0080 /*停止看门狗定时器工作 0:启动;1:停止*/#define WDTPW 0x5A00 /* 写密码:高八位*//* SMCLK= 1MHz定时器模式 */#define WDT_MDLY_32 WDTPW+WDTTMSEL+WDTCNTCL /* TSMCLK*2POWER15=32ms 复位状态 */#define WDT_MDLY_8 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS0 /* TSMCLK*2POWER13=8.192ms " */#define WDT_MDLY_0_5 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS1 /* TSMCLK*2POWER9=0.512ms " */#define WDT_MDLY_0_064WDTPW+WDTTMSEL+WDTCNTCL+WDTIS1+WDTIS0 /*TSMCLK*2POWER6=0.512ms " *//* ACLK=32.768KHz 定时器模式*/#define WDT_ADLY_1000 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL /* TACLK*2POWER15=1000ms " */#define WDT_ADLY_250WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS0 /*TACLK*2POWER13=250ms " */#define WDT_ADLY_16WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1 /*TACLK*2POWER9=16ms " */#define WDT_ADLY_1_9WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1+WDTIS0 /*TACLK*2POWER6=1.9ms " *//* SMCLK=1MHz看门狗模式 */#define WDT_MRST_32 WDTPW+WDTCNTCL /* TSMCLK*2POWER15=32ms 复位状态 */#define WDT_MRST_8 WDTPW+WDTCNTCL+WDTIS0 /* TSMCLK*2POWER13=8.192ms " */#define WDT_MRST_0_5 WDTPW+WDTCNTCL+WDTIS1 /* TSMCLK*2POWER9=0.512ms " */#define WDT_MRST_0_064 WDTPW+WDTCNTCL+WDTIS1+WDTIS0 /* TSMCLK*2POWER6=0.512ms " *//* ACLK=32KHz看门狗模式 */#define WDT_ARST_1000 WDTPW+WDTCNTCL+WDTSSEL /* TACLK*2POWER15=1000ms " */#define WDT_ARST_250 WDTPW+WDTCNTCL+WDTSSEL+WDTIS0 /* TACLK*2POWER13=250ms " */#define WDT_ARST_16 WDTPW+WDTCNTCL+WDTSSEL+WDTIS1 /* TACLK*2POWER9=16ms " */#define WDT_ARST_1_9WDTPW+WDTCNTCL+WDTSSEL+WDTIS1+WDTIS0 /*TACLK*2POWER6=1.9ms " *//************************************************************硬件乘法器的寄存器定义************************************************************/#define MPY_ 0x0130 /* 无符号乘法 */sfrw MPY = MPY_;#define MPYS_ 0x0132 /* 有符号乘法*/sfrw MPYS = MPYS_;#define MAC_ 0x0134 /* 无符号乘加 */sfrw MAC = MAC_;#define MACS_ 0x0136 /* 有符号乘加 */sfrw MACS = MACS_;#define OP2_ 0x0138 /* 第二乘数 */sfrw OP2 = OP2_;#define RESLO_ 0x013A /* 低6位结果寄存器 */sfrw RESLO = RESLO_;#define RESHI_ 0x013C /* 高6位结果寄存器 */sfrw RESHI = RESHI_;#define SUMEXT_ 0x013E /*结果扩展寄存器 */const sfrw SUMEXT = SUMEXT_;/********************************************************** *** DIGITAL I/O Port1/2 寄存器定义有中断功能*********************************************************** */#define P1IN_ 0x0020 /* P1 输入寄存器 */const sfrb P1IN = P1IN_;#define P1OUT_ 0x0021 /* P1 输出寄存器 */sfrb P1OUT = P1OUT_;#define P1DIR_ 0x0022 /* P1 方向选择寄存器 */sfrb P1DIR = P1DIR_;#define P1IFG_ 0x0023 /* P1 中断标志寄存器*/sfrb P1IFG = P1IFG_;#define P1IES_ 0x0024 /* P1 中断边沿选择寄存器*/sfrb P1IES = P1IES_;#define P1IE_ 0x0025 /* P1 中断使能寄存器 */sfrb P1IE = P1IE_;#define P1SEL_ 0x0026 /* P1 功能选择寄存器*/ sfrb P1SEL = P1SEL_;#define P2IN_ 0x0028 /* P2 输入寄存器 */const sfrb P2IN = P2IN_;#define P2OUT_ 0x0029 /* P2 输出寄存器 */sfrb P2OUT = P2OUT_;#define P2DIR_ 0x002A /* P2 方向选择寄存器 */sfrb P2DIR = P2DIR_;#define P2IFG_ 0x002B /* P2 中断标志寄存器 */sfrb P2IFG = P2IFG_;#define P2IES_ 0x002C /* P2 中断边沿选择寄存器*/sfrb P2IES = P2IES_;#define P2IE_ 0x002D /* P2 中断使能寄存器 */sfrb P2IE = P2IE_;#define P2SEL_ 0x002E /* P2 功能选择寄存器 */ sfrb P2SEL = P2SEL_;/********************************************************** *** DIGITAL I/O Port3/4寄存器定义无中断功能*********************************************************** */#define P3IN_ 0x0018 /* P3 输入寄存器 */const sfrb P3IN = P3IN_;#define P3OUT_ 0x0019 /* P3 输出寄存器 */sfrb P3OUT = P3OUT_;#define P3DIR_ 0x001A /* P3 方向选择寄存器 */sfrb P3DIR = P3DIR_;#define P3SEL_ 0x001B /* P3 功能选择寄存器*/ sfrb P3SEL = P3SEL_;#define P4IN_ 0x001C /* P4 输入寄存器 */const sfrb P4IN = P4IN_;#define P4OUT_ 0x001D /* P4 输出寄存器 */sfrb P4OUT = P4OUT_;#define P4DIR_ 0x001E /* P4 方向选择寄存器 */sfrb P4DIR = P4DIR_;#define P4SEL_ 0x001F /* P4 功能选择寄存器 */ sfrb P4SEL = P4SEL_;/********************************************************** *** DIGITAL I/O Port5/6 I/O口寄存器定义PORT5和6 无中断功能*********************************************************** */#define P5IN_ 0x0030 /* P5 输入寄存器 */const sfrb P5IN = P5IN_;#define P5OUT_ 0x0031 /* P5 输出寄存器*/sfrb P5OUT = P5OUT_;#define P5DIR_ 0x0032 /* P5 方向选择寄存器*/sfrb P5DIR = P5DIR_;#define P5SEL_ 0x0033 /* P5 功能选择寄存器*/ sfrb P5SEL = P5SEL_;#define P6IN_ 0x0034 /* P6 输入寄存器 */const sfrb P6IN = P6IN_;#define P6OUT_ 0x0035 /* P6 输出寄存器*/sfrb P6OUT = P6OUT_;#define P6DIR_ 0x0036 /* P6 方向选择寄存器*/sfrb P6DIR = P6DIR_;#define P6SEL_ 0x0037 /* P6 功能选择寄存器*/ sfrb P6SEL = P6SEL_;//2/********************************************************** *** USART 串口寄存器"UCTL","UTCTL","URCTL"定义的各个位可串口1 串口2公用*********************************************************** *//* UCTL 串口控制寄存器*/#define PENA 0x80 /*校验允许位*/#define PEV 0x40 /*偶校验为0时为奇校验*/#define SPB 0x20 /*停止位为2 为0时停止位为1*/#define CHAR 0x10 /*数据位为8位为0时数据位为7位*/#define LISTEN 0x08 /*自环模式(发数据同时在把发的数据接收回来)*/#define SYNC 0x04 /*同步模式为0异步模式*/#define MM 0x02 /*为1时地址位多机协议(异步) 主机模式(同步);为0时线路空闲多机协议(异步) 从机模式(同步)*/#define SWRST 0x01 /*控制位*//* UTCTL 串口发送控制寄存器*/#define CKPH 0x80 /*时钟相位控制位(只同步方式用)为1时时钟UCLK延时半个周期*/#define CKPL 0x40 /*时钟极性控制位为1时异步与UCLK相反;同步下降延有效*/#define SSEL1 0x20 /*时钟源选择位:与SSEL0组合为0,1,2,3四种方式*/#define SSEL0 0x10 /*"0"选择外部时钟,"1"选择辅助时钟,"2","3"选择系统子时钟 */#define URXSE 0x08 /*接收触发延控制位(只在异步方式下用)*/#define TXWAKE 0x04 /*多处理器通信传送控制位(只在异步方式下用)*/#define STC 0x02 /*外部引脚STE选择位为0时为4线模式为1时为3线模式*/#define TXEPT 0x01 /*发送器空标志*//* URCTL 串口接收控制寄存器同步模式下只用两位:FE和OE*/#define FE 0x80 /*帧错标志*/ #define PE 0x40 /*校验错标志位*/#define OE 0x20 /*溢出标志位*/#define BRK 0x10 /*打断检测位*/#define URXEIE 0x08 /*接收出错中断允许位*/#define URXWIE 0x04 /*接收唤醒中断允许位*/#define RXWAKE 0x02 /*接收唤醒检测位*/ #define RXERR 0x01 /*接收错误标志位*//********************************************************** *** USART 0 串口0寄存器定义*********************************************************** */#define U0CTL_ 0x0070 /* 串口0基本控制寄存器*/sfrb U0CTL = U0CTL_;#define U0TCTL_ 0x0071 /* 串口0发送控制寄存器 */sfrb U0TCTL = U0TCTL_;#define U0RCTL_ 0x0072 /* 串口0接收控制寄存器 */sfrb U0RCTL = U0RCTL_;#define U0MCTL_ 0x0073 /* 波特率调整寄存器 */sfrb U0MCTL = U0MCTL_;#define U0BR0_ 0x0074 /* 波特率选择寄存器0 */sfrb U0BR0 = U0BR0_;#define U0BR1_ 0x0075 /* 波特率选择寄存器1 */sfrb U0BR1 = U0BR1_;#define U0RXBUF_ 0x0076 /* 接收缓存寄存器 */const sfrb U0RXBUF = U0RXBUF_;#define U0TXBUF_ 0x0077 /* 发送缓存寄存器 */sfrb U0TXBUF = U0TXBUF_;/* 改变的寄存器名定义 */#define UCTL0_ 0x0070 /* UART 0 Control */sfrb UCTL0 = UCTL0_;#define UTCTL0_ 0x0071 /* UART 0 Transmit Control */sfrb UTCTL0 = UTCTL0_;#define URCTL0_ 0x0072 /* UART 0 Receive Control */sfrb URCTL0 = URCTL0_;#define UMCTL0_ 0x0073 /* UART 0 Modulation Control */sfrb UMCTL0 = UMCTL0_;#define UBR00_ 0x0074 /* UART 0 Baud Rate 0 */ sfrb UBR00 = UBR00_;#define UBR10_ 0x0075 /* UART 0 Baud Rate 1 */sfrb UBR10 = UBR10_;#define RXBUF0_ 0x0076 /* UART 0 Receive Buffer */const sfrb RXBUF0 = RXBUF0_;#define TXBUF0_ 0x0077 /* UART 0 Transmit Buffer */ sfrb TXBUF0 = TXBUF0_;#define UCTL_0_ 0x0070 /* UART 0 Control */sfrb UCTL_0 = UCTL_0_;#define UTCTL_0_ 0x0071 /* UART 0 Transmit Control */sfrb UTCTL_0 = UTCTL_0_;#define URCTL_0_ 0x0072 /* UART 0 Receive Control */sfrb URCTL_0 = URCTL_0_;#define UMCTL_0_ 0x0073 /* UART 0 Modulation Control */sfrb UMCTL_0 = UMCTL_0_;#define UBR0_0_ 0x0074 /* UART 0 Baud Rate 0 */sfrb UBR0_0 = UBR0_0_;#define UBR1_0_ 0x0075 /* UART 0 Baud Rate 1 */sfrb UBR1_0 = UBR1_0_;#define RXBUF_0_ 0x0076 /* UART 0 Receive Buffer */ const sfrb RXBUF_0 = RXBUF_0_;#define TXBUF_0_ 0x0077 /* UART 0 Transmit Buffer */sfrb TXBUF_0 = TXBUF_0_;/********************************************************** *** USART 1 串口1寄存器定义*********************************************************** */#define U1CTL_ 0x0078 /* 串口1基本控制寄存器*/sfrb U1CTL = U1CTL_;#define U1TCTL_ 0x0079 /* 串口1发送控制寄存器 */sfrb U1TCTL = U1TCTL_;#define U1RCTL_ 0x007A /* 串口1接收控制寄存器 */sfrb U1RCTL = U1RCTL_;#define U1MCTL_ 0x007B /* 波特率调整控制寄存器 */sfrb U1MCTL = U1MCTL_;#define U1BR0_ 0x007C /* 波特率选择寄存器0 */sfrb U1BR0 = U1BR0_;#define U1BR1_ 0x007D /* 波特率选择寄存器1 */sfrb U1BR1 = U1BR1_;#define U1RXBUF_ 0x007E /* 接收缓存 */const sfrb U1RXBUF = U1RXBUF_;#define U1TXBUF_ 0x007F /* 发送缓存 */ sfrb U1TXBUF = U1TXBUF_;/* 改变的寄存器名定义 */#define UCTL1_ 0x0078 /* UART 1 C。

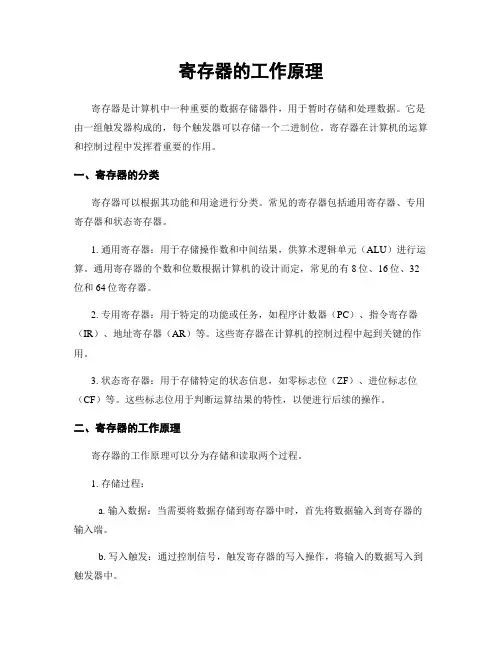

寄存器的工作原理寄存器是计算机中一种重要的数据存储器件，用于暂时存储和处理数据。

它是由一组触发器构成的，每个触发器可以存储一个二进制位。

寄存器在计算机的运算和控制过程中发挥着重要的作用。

一、寄存器的分类寄存器可以根据其功能和用途进行分类。

常见的寄存器包括通用寄存器、专用寄存器和状态寄存器。

1. 通用寄存器：用于存储操作数和中间结果，供算术逻辑单元（ALU）进行运算。

通用寄存器的个数和位数根据计算机的设计而定，常见的有8位、16位、32位和64位寄存器。

2. 专用寄存器：用于特定的功能或任务，如程序计数器（PC）、指令寄存器（IR）、地址寄存器（AR）等。

这些寄存器在计算机的控制过程中起到关键的作用。

3. 状态寄存器：用于存储特定的状态信息，如零标志位（ZF）、进位标志位（CF）等。

这些标志位用于判断运算结果的特性，以便进行后续的操作。

二、寄存器的工作原理寄存器的工作原理可以分为存储和读取两个过程。

1. 存储过程：a. 输入数据：当需要将数据存储到寄存器中时，首先将数据输入到寄存器的输入端。

b. 写入触发：通过控制信号，触发寄存器的写入操作，将输入的数据写入到触发器中。

c. 存储数据：写入触发后，数据被存储在寄存器中，并保持稳定，直到下一次写入操作。

2. 读取过程：a. 选择寄存器：根据需要读取的数据，选择相应的寄存器。

b. 读取触发：通过控制信号，触发寄存器的读取操作。

c. 输出数据：读取触发后，寄存器中的数据被输出到输出端，供其他部件使用。

三、寄存器的应用寄存器在计算机系统中有广泛的应用，主要体现在以下几个方面：1. 数据存储：寄存器用于存储数据，包括操作数、中间结果和地址等。

通过寄存器的高速读写能力，提高了计算机的数据处理效率。

2. 控制信号：寄存器中的状态信息被用于控制计算机的运行。

例如，程序计数器（PC）存储下一条指令的地址，指令寄存器（IR）存储当前执行的指令，通过这些寄存器的状态变化，控制计算机的指令执行流程。

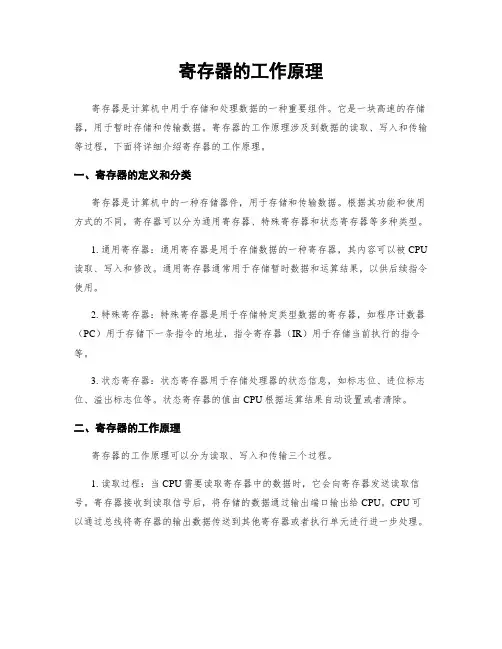

寄存器的工作原理寄存器是计算机中用于存储和处理数据的一种重要组件。

它是一块高速的存储器，用于暂时存储和传输数据。

寄存器的工作原理涉及到数据的读取、写入和传输等过程，下面将详细介绍寄存器的工作原理。

一、寄存器的定义和分类寄存器是计算机中的一种存储器件，用于存储和传输数据。

根据其功能和使用方式的不同，寄存器可以分为通用寄存器、特殊寄存器和状态寄存器等多种类型。

1. 通用寄存器：通用寄存器是用于存储数据的一种寄存器，其内容可以被CPU 读取、写入和修改。

通用寄存器通常用于存储暂时数据和运算结果，以供后续指令使用。

2. 特殊寄存器：特殊寄存器是用于存储特定类型数据的寄存器，如程序计数器（PC）用于存储下一条指令的地址，指令寄存器（IR）用于存储当前执行的指令等。

3. 状态寄存器：状态寄存器用于存储处理器的状态信息，如标志位、进位标志位、溢出标志位等。

状态寄存器的值由CPU根据运算结果自动设置或者清除。

二、寄存器的工作原理寄存器的工作原理可以分为读取、写入和传输三个过程。

1. 读取过程：当CPU需要读取寄存器中的数据时，它会向寄存器发送读取信号。

寄存器接收到读取信号后，将存储的数据通过输出端口输出给CPU。

CPU可以通过总线将寄存器的输出数据传送到其他寄存器或者执行单元进行进一步处理。

2. 写入过程：当CPU需要向寄存器写入数据时，它会向寄存器发送写入信号，并将要写入的数据通过总线发送给寄存器的输入端口。

寄存器接收到写入信号和数据后，将数据存储在内部的存储单元中，以供后续读取或者传输使用。

3. 传输过程：寄存器之间可以进行数据的传输，以实现数据在不同寄存器之间的交换和共享。

在传输过程中，源寄存器将数据通过输出端口输出，同时目标寄存器通过输入端口接收数据。

这样，源寄存器的数据就被传输到目标寄存器中，实现了数据的共享和传递。

三、寄存器的应用寄存器在计算机系统中发挥着重要的作用，广泛应用于各个层次的计算机硬件设计中。

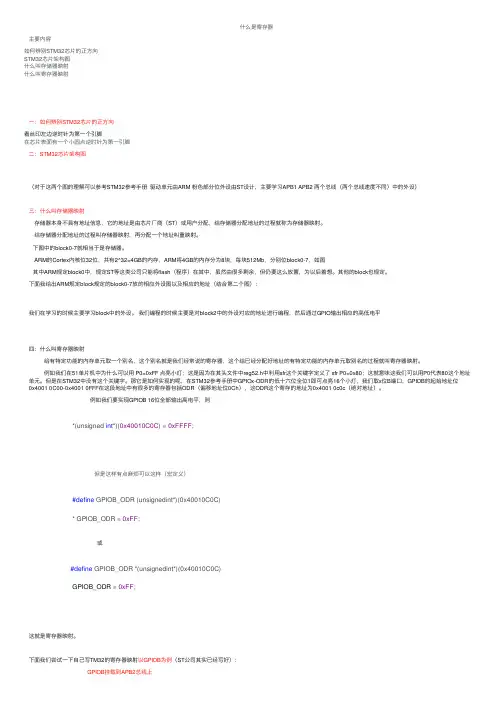

什么是寄存器主要内容如何辨别STM32芯⽚的正⽅向STM32芯⽚架构图什么叫存储器映射什么叫寄存器映射⼀：如何辨别STM32芯⽚的正⽅向看丝印左边逆时针为第⼀个引脚在芯⽚表⾯有⼀个⼩圆点逆时针为第⼀引脚⼆：STM32芯⽚架构图（对于这两个图的理解可以参考STM32参考⼿册驱动单元由ARM 粉⾊部分位外设由ST设计，主要学习APB1 APB2 两个总线（两个总线速度不同）中的外设）三：什么叫存储器映射存储器本⾝不具有地址信息，它的地址是由芯⽚⼚商（ST）或⽤户分配，给存储器分配地址的过程就称为存储器映射。

给存储器分配地址的过程叫存储器映射，再分配⼀个地址叫重映射。

下图中的block0-7就相当于是存储器。

ARM的Cortex内核位32位，共有2^32=4GB的内存，ARM将4GB的内存分为8块，每块512Mb，分别位block0-7，如图其中ARM规定block0中，规定ST等这类公司只能将flash（程序）在其中，虽然由很多剩余，但仍要这么放置，为以后着想。

其他的block也规定。

下⾯我给出ARM规定block规定的block0-7放的相应外设图以及相应的地址（结合第⼆个图）：我们在学习的时候主要学习block中的外设。

我们编程的时候主要是对block2中的外设对应的地址进⾏编程，然后通过GPIO输出相应的⾼低电平四：什么叫寄存器映射给有特定功能的内存单元取⼀个别名，这个别名就是我们经常说的寄存器，这个给已经分配好地址的有特定功能的内存单元取别名的过程就叫寄存器映射。

例如我们在51单⽚机中为什么可以⽤ P0=0xFF 点亮⼩灯；这是因为在其头⽂件中reg52.h中利⽤sfr这个关键字定义了 sfr P0=0x80；这就意味这我们可以⽤P0代表80这个地址单元。

但是在STM32中没有这个关键字。

那它是如何实现的呢，在STM32参考⼿册中GPIOx-ODR的低⼗六位全位1即可点亮16个⼩灯，我们取x位B端⼝，GPIOB的起始地址位0x4001 0C00-0x4001 0FFF在这段地址中有很多的寄存器包括ODR（偏移地址位0Ch），这ODR这个寄存的地址为0x4001 0c0c（绝对地址）。

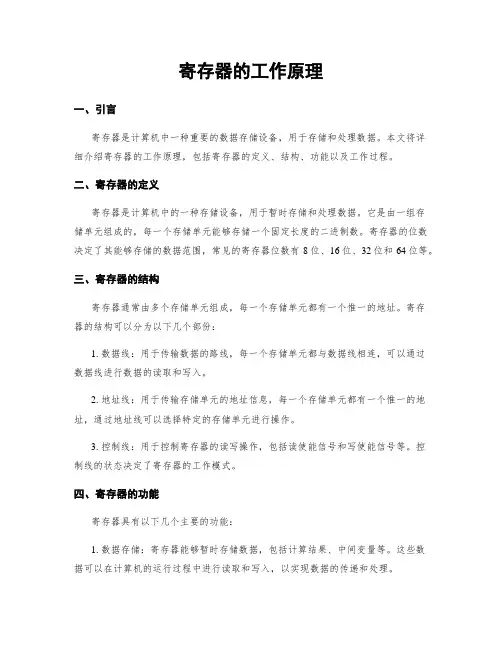

寄存器的工作原理一、引言寄存器是计算机中一种重要的数据存储设备，用于存储和处理数据。

本文将详细介绍寄存器的工作原理，包括寄存器的定义、结构、功能以及工作过程。

二、寄存器的定义寄存器是计算机中的一种存储设备，用于暂时存储和处理数据。

它是由一组存储单元组成的，每一个存储单元能够存储一个固定长度的二进制数。

寄存器的位数决定了其能够存储的数据范围，常见的寄存器位数有8位、16位、32位和64位等。

三、寄存器的结构寄存器通常由多个存储单元组成，每一个存储单元都有一个惟一的地址。

寄存器的结构可以分为以下几个部份：1. 数据线：用于传输数据的路线，每一个存储单元都与数据线相连，可以通过数据线进行数据的读取和写入。

2. 地址线：用于传输存储单元的地址信息，每一个存储单元都有一个惟一的地址，通过地址线可以选择特定的存储单元进行操作。

3. 控制线：用于控制寄存器的读写操作，包括读使能信号和写使能信号等。

控制线的状态决定了寄存器的工作模式。

四、寄存器的功能寄存器具有以下几个主要的功能：1. 数据存储：寄存器能够暂时存储数据，包括计算结果、中间变量等。

这些数据可以在计算机的运行过程中进行读取和写入，以实现数据的传递和处理。

2. 数据传输：寄存器可以将数据从一个存储单元传输到另一个存储单元。

这种数据传输可以在寄存器内部进行，也可以与其他设备进行数据交换。

3. 数据处理：寄存器可以进行简单的数据处理操作，如加法、减法、移位等。

这些操作可以在寄存器内部完成，提高了计算速度和效率。

4. 寄存器间的数据传递：计算机中的不同寄存器之间可以进行数据的传递和交换。

这种数据传递可以通过寄存器之间的数据线和控制线实现。

五、寄存器的工作过程寄存器的工作过程可以分为以下几个步骤：1. 写入数据：首先，通过地址线选择要写入数据的存储单元，并通过数据线将数据传输到寄存器中。

同时，控制线发送写使能信号，使得寄存器开始接收数据。

2. 读取数据：当需要读取寄存器中的数据时，通过地址线选择要读取数据的存储单元，并发送读使能信号。

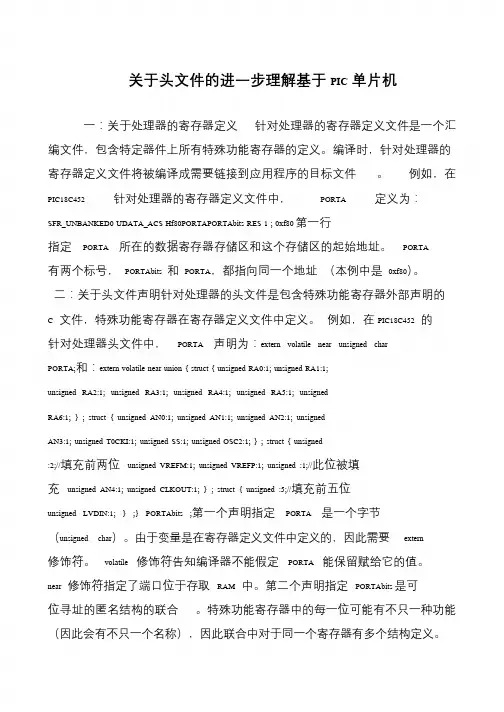

关于头文件的进一步理解基于PIC单片机一：关于处理器的寄存器定义针对处理器的寄存器定义文件是一个汇编文件，包含特定器件上所有特殊功能寄存器的定义。

编译时，针对处理器的寄存器定义文件将被编译成需要链接到应用程序的目标文件。

例如，在PIC18C452 针对处理器的寄存器定义文件中，PORTA 定义为：SFR_UNBANKED0 UDATA_ACS Hf80PORTAPORTAbits RES 1 ; 0xf80 第一行指定PORTA 所在的数据寄存器存储区和这个存储区的起始地址。

PORTA有两个标号，PORTAbits 和PORTA，都指向同一个地址（本例中是0xf80）。

二：关于头文件声明针对处理器的头文件是包含特殊功能寄存器外部声明的C 文件，特殊功能寄存器在寄存器定义文件中定义。

例如，在PIC18C452 的针对处理器头文件中，PORTA 声明为：extern volatile near unsigned char PORTA;和：extern volatile near union { struct { unsigned RA0:1; unsigned RA1:1; unsigned RA2:1; unsigned RA3:1; unsigned RA4:1; unsigned RA5:1; unsigned RA6:1; } ; struct { unsigned AN0:1; unsigned AN1:1; unsigned AN2:1; unsigned AN3:1; unsigned T0CKI:1; unsigned SS:1; unsigned OSC2:1; } ; struct { unsigned :2;//填充前两位unsigned VREFM:1; unsigned VREFP:1; unsigned :1;//此位被填充unsigned AN4:1; unsigned CLKOUT:1; } ; struct { unsigned :5;//填充前五位unsigned LVDIN:1; } ;} PORTAbits ;第一个声明指定PORTA 是一个字节（unsigned char）。

STM32的寄存器操作在STM32微控制器中，寄存器操作是一种直接访问硬件寄存器的方法，用于配置和控制微控制器的各个功能和模块。

首先，STM32微控制器的寄存器是内存中特定地址的单元。

每个寄存器都有特定的功能，如配置引脚、设置时钟、控制中断等。

寄存器通常是32位宽，但有些特殊功能的寄存器可能具有不同的宽度。

为了进行寄存器操作，首先需要包含相应的头文件，该头文件包含了寄存器的定义。

在STM32中，使用CMSIS（Cortex Microcontroller Software Interface Standard）作为中间件库，该库为开发人员提供了一组用于编程STM32的接口。

以下是使用寄存器操作的一些典型步骤：1. 引入头文件：根据所需的功能，引入相应的头文件。

例如，要访问GPIO（通用输入输出）模块的寄存器，需要包含"stm32f4xx_gpio.h"头文件。

3. 访问寄存器：使用指针访问寄存器。

通过将寄存器的基地址类型转换为指针类型，可以通过指针来访问寄存器的值。

例如，使用"(GPIO_TypeDef*)"类型转换将GPIOA_BASE转换为指向GPIO寄存器的指针。

4.配置寄存器：通过逐位或设置寄存器的相应位来配置寄存器。

寄存器的每个位都对应着不同的功能或配置选项。

可以使用逻辑或运算符（，）设置寄存器的位。

例如，要将GPIOA的第5位设置为输出模式，可以使用"(1<<5)"设置相应的位。

5.读取寄存器：通过读取寄存器的值来获取相应的状态或数据。

使用指针解引用寄存器指针来获取寄存器的当前值。

例如，可以使用"(GPIOA->IDR&(1<<5))"读取GPIOA的第5位。

6.写入寄存器：通过将要写入的值赋给寄存器来更改寄存器的状态或数据。

使用指针解引用寄存器指针并将新值赋给寄存器来写入新值。

寄存器原理结构寄存器是计算机中一种重要的存储设备，用于存储和传输数据。

它由多个存储单元组成，每个存储单元能够存储一个固定大小的数据。

寄存器的结构是计算机体系结构设计中的关键要素之一。

一、寄存器的基本原理寄存器是一种高速存储设备，用于存储指令和数据。

它能够快速存取数据，并能够在需要时将数据传送到其他部件中。

寄存器的基本原理是通过电子元件来实现数据的存储和传输。

常见的寄存器有通用寄存器、程序计数器、状态寄存器等。

二、寄存器的结构1. 存储单元：寄存器由多个存储单元组成，每个存储单元能够存储一个固定大小的数据。

存储单元通常由触发器或锁存器实现，能够存储二进制数据。

存储单元之间通过数据线相连，实现数据的传输。

2. 控制电路：控制电路用于控制寄存器的读写操作。

它包括时钟信号发生器、使能信号控制器等。

时钟信号发生器产生时钟信号，使得寄存器的读写操作能够按照时序进行。

使能信号控制器用于控制寄存器的使能信号，使得数据能够正确地写入和读出。

3. 数据线：数据线用于传输数据。

在寄存器中，数据线连接各个存储单元和其他部件，实现数据的输入和输出。

数据线的宽度决定了寄存器能够存储的数据的位数。

4. 输入端口和输出端口：寄存器的输入端口用于接收数据的输入信号，输出端口用于输出数据。

输入端口和输出端口通过数据线与存储单元相连，实现数据的输入和输出。

三、寄存器的工作原理寄存器的工作原理是通过时钟信号和使能信号控制数据的读写。

寄存器的读操作是在时钟上升沿或下降沿进行的，写操作是在时钟上升沿或下降沿之后进行的。

当使能信号为高电平时，寄存器能够进行读写操作，当使能信号为低电平时，寄存器处于禁止读写状态。

寄存器的读操作是将指定的存储单元中的数据传送到输出端口，输出端口再将数据输出到其他部件中。

寄存器的写操作是将输入端口的数据写入到指定的存储单元中。

四、寄存器的应用1. 数据传输：寄存器能够将数据从一个部件传输到另一个部件，实现数据的传递和共享。

寄存器（register）寄存器Scope of register:寄存器是CPU内部⽤来存放数据的⼀些⼩型存储区域，⽤来暂时存放参与运算的数据和运算结果。

其实寄存器就是⼀种常⽤的时序逻辑电路，但这种时序逻辑电路只包含存储电路。

寄存器的存储电路是由锁存器或触发器构成的，因为⼀个锁存器或触发器能存储1位⼆进制数，所以由N个锁存器或触发器可以构成N位寄存器。

寄存器是中央处理器内的组成部份。

寄存器是有限存贮容量的⾼速存贮部件，它们可⽤来暂存指令、数据和位址。

在中央处理器的控制部件中，包含的寄存器有指令寄存器(IR)和程序计数器(PC)。

在中央处理器的算术及逻辑部件中，包含的寄存器有累加器(ACC)。

1、寄存器- 特点及原理寄存器⼜分为内部寄存器与外部寄存器，所谓内部寄存器，其实也是⼀些⼩的存储单元，也能存储数据。

但同存储器相⽐，寄存器⼜有⾃⼰独有的特点：①寄存器位于CPU内部，数量很少，仅⼗四个；②寄存器所能存储的数据不⼀定是8bit，有⼀些寄存器可以存储16bit数据，对于386/486处理器中的⼀些寄存器则能存储32bit 数据；③每个内部寄存器都有⼀个名字，⽽没有类似存储器的地址编号。

寄存器的功能⼗分重要，CPU对存储器中的数据进⾏处理时，往往先把数据取到内部寄存器中，⽽后再作处理。

外部寄存器是计算机中其它⼀些部件上⽤于暂存数据的寄存器，它与CPU之间通过“端⼝”交换数据，外部寄存器具有寄存器和内存储器双重特点。

有些时候我们常把外部寄存器就称为“端⼝”，这种说法不太严格，但经常这样说。

外部寄存器虽然也⽤于存放数据，但是它保存的数据具有特殊的⽤途。

某些寄存器中各个位的0、1状态反映了外部设备的⼯作状态或⽅式；还有⼀些寄存器中的各个位可对外部设备进⾏控制；也有⼀些端⼝作为CPU同外部设备交换数据的通路。

所以说，端⼝是CPU和外设间的联系桥梁。

CPU对端⼝（Ports）的访问也是依据端⼝的“编号”（地址），这⼀点⼜和访问存储器⼀样。

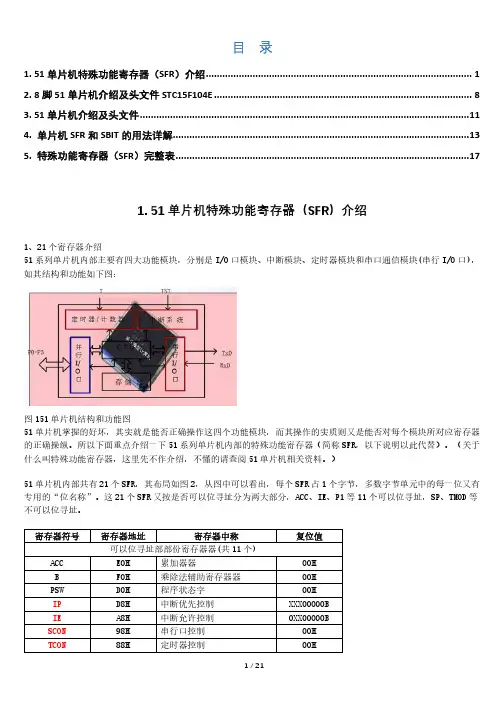

C51寄存器详解（Reg51.h）Reg51.h这个头⽂件将C程序中能⽤到的寄存器名或寄存器中某位的名称与硬件地址值做了对应，在程序中直接写出这些名称，集成开发环境就能识别，并最终转换成机器代码，实现对单⽚机各硬件资源的准确操控。

REG51内部规定的SFR寄存器的地址，1.SFR是Special Function Register(特殊功能寄存器)的缩写。

SFR是80C51单⽚机中各功能部件对应的寄存器，⽤于存放相应功能部件的控制命令，状态或数据。

它是80C51单⽚机中最具有特殊的部分，现在所有80C51系列功能的增加和扩展⼏乎都是通过增加特殊功能寄存器SFR来达到⽬的的。

对于80C51系列中的80C51，共定义了21个特殊功能寄存器。

在80C52中，除了80C51的21个特殊功能寄存器，还增加了5个，共计26个:* BYTE Register */sfr P0 = 0x80; //P0⼝sfr P1 = 0x90; //P1⼝sfr P2 = 0xA0; //P2⼝sfr P3 = 0xB0; //P3⼝sfr PSW = 0xD0; //程序状态字，具体位意义见位定义sfr ACC = 0xE0; //累加器，程序员最常⽤的sfr B = 0xF0; //寄存器，主要⽤于乘除sfr SP = 0x81; //堆栈指针，初始化为07；先加1后压栈，先出栈再减1，sfr DPL = 0x82;sfr DPH = 0x83; //数据指针，⽤途⼤sfr PCON = 0x87; //电源控制sfr TCON = 0x88; //Timer/Counter控制sfr TMOD = 0x89; //Timer/Counter⽅式控制sfr TL0 = 0x8A;sfr TL1 = 0x8B; //sfr TH0 = 0x8C; //存着当前的计数值sfr TH1 = 0x8D; //我就想不明⽩，当时设计的时候，为什么不把TH0,TL0放在连续的地址！sfr IE = 0xA8; //好东西，中断控制sfr IP = 0xB8; //中断优先级控制，没有设计过要求时间严格的系统，所以⾄今没有⽤过sfr SCON = 0x98; //哇，熟悉，串⼝控制寄存器sfr SBUF = 0x99; //哇，更熟悉，串⼝缓冲寄存器sbit CY = 0xD7; //进位或借位，有就是1，没有就是0sbit AC = 0xD6; //辅助进借位，（⿇烦b）sbit F0 = 0xD5; //没有具体⽤途，可以由⽤户决定他的意义，所以它就没有意义sbit RS1 = 0xD4;sbit RS0 = 0xD3; //⼯作寄存器选择，这个在下⾯解释sbit OV = 0xD2; //over！溢出，有是1，没有是0sbit P = 0xD0; //奇偶校验，奇数个1是1sbit TF1 = 0x8F; //T1的中断请求标志sbit TR1 = 0x8E; //Timer 1 running，好记吧~sbit TF0 = 0x8D; //sbit TR0 = 0x8C; //把上⾯两个1换成0sbit IE1 = 0x8B; //interrupt external 1 外中断请求标志sbit IT1 = 0x8A; //interrupt triggle 1 外中断触发⽅式sbit IE0 = 0x89;sbit IT0 = 0x88; //同样，把上⾯的两个1换成0sbit EA = 0xAF; //Enable all哇，重要，全局中断控制，光着他，哈哈，什么都不⽤作了，就像放假⼀样sbit ES = 0xAC; //Enable Serial,开串⼝中断sbit ET1 = 0xAB; //Enable Timer/Counter 1sbit EX1 = 0xAA; //Enable External 1sbit ET0 = 0xA9; //Enable Timer/counter 0sbit EX0 = 0xA8; //Enable External 0sbit PS = 0xBC; //串⾏中断优先级sbit PT1 = 0xBB; //T1优先级sbit PX1 = 0xBA; //外部中断1优先级sbit PT0 = 0xB9; //sbit PX0 = 0xB8; //上⾯两个1换成0//控制寄存器sbit RD = 0xB7; //读sbit WR = 0xB6; //写sbit T1 = 0xB5; //T/C1sbit T0 = 0xB4; //T/C0sbit INT1 = 0xB3; //外中断1sbit INT0 = 0xB2; //外中断0sbit TXD = 0xB1; //串⾏发送sbit RXD = 0xB0; //串⾏接收sbit SM0 = 0x9F; //sbit SM1 = 0x9E; //串⼝⼯作⽅式sbit SM2 = 0x9D; //什么⿁特征位，要⽤查书，或者等我以后解释，啊哈sbit REN = 0x9C; //串⾏接收允许sbit TB8 = 0x9B; //收到的第九位sbit RB8 = 0x9A; //要发的第九位sbit TI = 0x99; //哇，熟悉吧，发送完成中断标志sbit RI = 0x98; //接收完成中断标志。

1、单片机简介单片机在电学里面，属于很简单的一种器件，外表看就是一个芯片，长着很多的脚，内部，就是一堆寄存器，如下图所示。

不同的单片机，外部表现就是形状、引脚数量和引脚名称可能不一样，内部，就是寄存器名称不一样。

2、寄存器定义寄存器：给有特定功能的内存单元取一个别名，这个别名就是我们经常说的寄存器，这个给已经分配好地址的有特定功能的内存单元取别名的过程就叫寄存器映射。

可以将寄存器理解成内存上具有一定地址范围且具有特定功能的单元。

也可以把它理解成一个实际的物理元器件，因为是属于内存条上的特殊功能单元。

3、寄存器基本操作1）赋值控制我们要做的，就是写程序控制单片机里面的寄存器，然后通过引脚表现出来完成各种电子产品。

所以，你在看别人写程序的时候，会经常看到给单片机寄存器赋值的语句，下面就以最简单的控制51单片机引脚高低电平来说明一下。

✧例如，单片机P1口有8个引脚，分别为P1.0~P1.7，如果想让P1口的8个引脚都输出高电平，要这么写：P1=0xFF；✧如果想让P1口的8个引脚都输出低电平，要这么写：P1=0x00；✧如果只让P1.0输出高电平，其他引脚输出低电平，是这么写：P1=0x01这些值是怎么来的呢？2）计算方法①进制介绍一个数，前面以0x开头，表示后面的数是十六进制数。

所以，我们首先要知道十进制和十六进制的转换关系：十六进制：0 1 2 3 4 5 6 7 8 9 A B C D E F十进制：0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15以上十六进制和十进制是对应关系，例如B对应11。

②赋值解析单片机和计算机一样，是以“位”为最小单位，例如，P1是一个8位的寄存器，P1寄存器的8个位名称分别是：P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 P1.0上面的0x开头的数，是以4个“位”为一个单位进行计算，以8421码进行相加计算，听这里很迷糊吧，举个例子就明白了。

寄存器命名规则-概述说明以及解释1.引言1.1 概述寄存器是计算机体系结构中的重要组成部分，用于存储和传输数据。

在硬件设计和嵌入式系统开发中，寄存器的命名规则对于代码的可读性、可维护性以及系统性能都有着重要的影响。

寄存器命名规则指的是为寄存器选择合适的名称的一套规则和准则。

一个良好的寄存器命名规则应该能够清晰地表达该寄存器的功能和用途，避免名称冲突和歧义，方便开发人员理解和使用。

在现代计算机架构中，寄存器的数量庞大且多样化。

不同的处理器架构、芯片厂商和领域对于寄存器命名规则都有着不同的偏好和要求。

因此，制定寄存器命名规则需要综合考虑多个因素，如系统的应用领域、软硬件的兼容性、代码的可移植性等。

在软件开发中，寄存器的命名规则对于编程人员的代码理解和调试非常重要。

一个好的寄存器命名规则应该具备以下特点：简洁明了、准确表达寄存器的功能、易于读写和记忆、尽量避免使用缩写和简写、遵循代码规范和行业约定等。

不同的寄存器具有不同的作用和功能，有些寄存器可能负责存储特定的数据，如程序计数器（PC）、堆栈指针（SP）等；而有些寄存器可能用于特定的操作和运算，如算术逻辑单元（ALU）的操作数寄存器等。

因此，在命名寄存器时，需要结合其功能和用途进行选择，使得寄存器名称具备描述性和可读性。

总之，寄存器命名规则在硬件设计和嵌入式系统开发中扮演着重要的角色。

通过制定合理的命名规则，可以提高代码的可读性、可维护性和可移植性，为开发人员的工作带来便利。

在未来的发展中，随着技术的进步和需求的变化，寄存器命名规则也将不断演化和完善，为系统的性能和开发效率提供更好的支持。

1.2文章结构1.2 文章结构本文主要介绍寄存器命名规则，并分为以下几个部分展开讨论。

首先，引言部分将对文章的概述进行介绍，包括寄存器命名规则的定义和作用，以及本文的目的和重要性。

其次，正文部分将重点探讨寄存器命名规则的重要性、常见的命名规则以及影响命名规则的因素。

寄存器的工作原理寄存器是计算机中一种用于临时存储数据的硬件设备。

它通常由一组存储单元组成，每个存储单元能够存储一个固定长度的二进制数。

寄存器在计算机中起到了临时存储和传输数据的作用，是计算机内部数据处理的重要组成部分。

本文将详细介绍寄存器的工作原理。

一、寄存器的基本结构寄存器由若干个存储单元组成，每个存储单元能够存储一个固定长度的二进制数。

寄存器的位数决定了它能够存储的最大数据范围。

常见的寄存器位数有8位、16位、32位和64位等。

每个存储单元都有一个唯一的地址，通过地址可以访问和操作其中的数据。

二、寄存器的功能1. 数据存储：寄存器可以暂时存储计算机中的数据，包括指令、操作数和中间结果等。

数据存储在寄存器中可以快速访问和处理，提高了计算机的运行效率。

2. 数据传输：寄存器可以将数据从一个存储单元传输到另一个存储单元，实现数据在不同寄存器之间的传递和交换。

3. 数据处理：寄存器可以进行一些基本的算术和逻辑运算，如加法、减法、与、或等操作。

这些运算可以在寄存器中直接进行，而无需通过主存或其他外部设备。

三、寄存器的工作原理1. 寄存器的读取操作当计算机需要读取寄存器中的数据时，首先需要指定要读取的寄存器的地址。

控制器通过地址总线将地址发送给寄存器，寄存器根据地址选择相应的存储单元，并将存储的数据通过数据总线返回给控制器。

控制器接收到数据后，可以将其传递给其他组件进行进一步处理。

2. 寄存器的写入操作当计算机需要向寄存器中写入数据时，同样需要指定要写入的寄存器的地址。

控制器通过地址总线将地址发送给寄存器，寄存器根据地址选择相应的存储单元，并将要写入的数据通过数据总线发送给寄存器。

寄存器接收到数据后，将其存储在指定的存储单元中。

3. 寄存器的数据传输操作寄存器之间的数据传输可以通过三个基本操作实现：加载（Load）、存储（Store）和交换（Exchange）。

加载操作将一个寄存器中的数据复制到另一个寄存器中；存储操作将一个寄存器中的数据存储到指定的存储单元中；交换操作将两个寄存器中的数据互换。

*Copyright (c) 2019,北京精仪达盛科技有限公司研发部*All rights reserved*文件名称：tms320uc5402.h*文件标示：*摘要：本文件内容为TMS320UC5402 DSP 寄存器定义头文件* 寄存器都以指针方式进行寻址*当前版本：1.0*作者：王飞*完成日期：2005年2月17日*取代版本：*原作者：*完成日期：#ifndef TMS320UC5402_H#define TMS320UC5402_H/*TMS320UC5402 CPU寄存器#define IMR *(volatile unsigned int *)0x0000/*中断屏蔽寄存器*/#define IFR *(volatile unsigned int *)0x0001/*中断标志寄存器*/#define ST0 *(volatile unsigned int *)0x0006/* 状态寄存器0 */#define AL *(volatile unsigned int *)0x0008/* 低16位A 累加器寄存器*/#define AH *(volatile unsigned int *)0x0009/* 高16位A 累加器寄存器*/#define AG *(volatile unsigned int *)0x000A/* Accumulator A guard bits (39–32) */#define BL *(volatile unsigned int *)0x000B/* 低16位B 累加器寄存器*/#define BH *(volatile unsigned int *)0x000C/* 高16位B 累加器寄存器*/#define BG *(volatile unsigned int *)0x000D/* Accumulator B guard bits (39–32) */#define TREG *(volatile unsigned int *)0x000E /* 临时寄存器*/#define TRN *(volatile unsigned int *)0x000F /* 传输寄存器*/#define AR0 *(volatile unsigned int *)0x0010 /* 辅助寄存器0 */#define AR1 *(volatile unsigned int *)0x0011 /* 辅助寄存器1 */#define AR2 *(volatile unsigned int *)0x0012 /* 辅助寄存器2 */#define AR3 *(volatile unsigned int *)0x0013/* 辅助寄存器3 */#define AR4 *(volatile unsigned int *)0x0014 /* 辅助寄存器4 */#define AR5 *(volatile unsigned int *)0x0015 /* 辅助寄存器5 */#define AR6 *(volatile unsigned int *)0x0016 /* 辅助寄存器6 */#define AR7 *(volatile unsigned int *)0x0017 /* 辅助寄存器7 */#define SP *(volatile unsigned int *)0x0018/* 堆栈寄存器*/#define BK *(volatile unsigned int *)0x0019/* Circular buffer size register */#define BRC *(volatile unsigned int *)0x001A /* 块重复计数器寄存器*/#define RSA *(volatile unsigned int *)0x001B /* 块重复开始地址寄存器*/#define REA *(volatile unsigned int *)0x001C /* 块重复结束地址寄存器*/#define PMST *(volatile unsigned int *)0x001D /* 处理器模式状态寄存器*/#define XPC *(volatile unsigned int *)0x001E/* 扩展程序页寄存器*//*TMS320UC5402 外围寄存器/*TMS320UC5402 多通道缓存串口0寄存器#define DRR20 *(volatile unsigned int *)0x0020 /* McBSP0数据接收寄存器2 */#define DRR10 *(volatile unsigned int *)0x0021 /* McBSP0数据接收寄存器1 */#define DXR20 *(volatile unsigned int *)0x0022 /* McBSP0数据发送寄存器2 */#define DXR10 *(volatile unsigned int *)0x0023 /* McBSP0数据发送寄存器1 */#define SPSA0 *(volatile unsigned int *)0x0038 /* McBSP0 subbank 地址寄存器*/#define SPSD0 *(volatile unsigned int *)0x0039 /* McBSP0 subbank 数据寄存器*//*TMS320UC5402 定时器0寄存器#define TIM *(volatile unsigned int *)0x0024/* 定时器0寄存器*/#define PRD *(volatile unsigned int *)0x0025 /* 定时器0周期计数器寄存器*/#define TCR *(volatile unsigned int *)0x0026/* 定时器0控制寄存器*//*TMS320UC5402 等待状态寄存器#define SWWSR *(volatile unsigned int *)0x0028 /* 软件等待状态寄存器*/#define BSCR *(volatile unsigned int *)0x0029/* bank-switching control register */#define SWCR *(volatile unsigned int *)0x002B /* 软件等待状态控制寄存器*//*TMS320UC5402 主机通讯接口寄存器#define HPIC *(volatile unsigned int *)0x002C/* 主机通讯接口控制寄存器*//*TMS320UC5402 定时器1寄存器#define TIM1 *(volatile unsigned int *)0x0030/* 定时器1寄存器*/#define PRD1 *(volatile unsigned int *)0x0031/* 定时器1周期计数器寄存器*/#define TCR1 *(volatile unsigned int *)0x0032/* 定时器1控制寄存器*//*TMS320UC5402 通用IO寄存器#define GPIOCR *(volatile unsigned int *)0x003C /* 通用IO引脚控制寄存器*/#define GPIOSR *(volatile unsigned int *)0x003D /* 通用IO引脚状态寄存器*//*TMS320UC5402 多通道缓存串口1寄存器#define DRR21 *(volatile unsigned int *)0x0040 /* McBSP1数据接收寄存器2 */#define DRR11 *(volatile unsigned int *)0x0041 /* McBSP1数据接收寄存器1 */#define DXR21 *(volatile unsigned int *)0x0042 /* McBSP1数据发送寄存器2 */#define DXR11 *(volatile unsigned int *)0x0043 /* McBSP1数据发送寄存器1 */#define SPSA1 *(volatile unsigned int *)0x0048 /* McBSP1 subbank 地址寄存器*/#define SPSD1 *(volatile unsigned int *)0x0049 /* McBSP1 subbank 数据寄存器*//*TMS320UC5402 DMA寄存器#define DMPREC *(volatile unsigned int *)0x0054 /* DMA通道优先级，使能控制寄存器*/#define DMSA *(volatile unsigned int *)0x0055/* DMA subbank 地址寄存器*/#define DMSDI *(volatile unsigned int *)0x0056 /* DMA subbank 数据自增寄存器*/#define DMSDN *(volatile unsigned int *)0x0057 /* McBSP1 subbank 数据寄存器*//*TMS320UC5402 PLL寄存器#define CLKMD *(volatile unsigned int *)0x0058 /* 时钟模式寄存器*//*TMS320UC5402 多通道缓存串口子地址#define SPCR1 0x00/* 串口控制寄存器1 */#define SPCR2 0x01/* 串口控制寄存器2 */#define RCR1 0x02/* 接收控制寄存器1 */#define RCR2 0x03/* 接收控制寄存器2 */#define XCR1 0x04/* 传送控制寄存器1 */#define XCR2 0x05/* 传送控制寄存器2 */#define SRGR1 0x06/* 采样率产生寄存器1 */#define SRGR2 0x07/* 采样率产生寄存器2 */#define MCR1 0x08/* 多通道寄存器1 */#define MCR2 0x09/* 多通道寄存器2 */#define RCERA 0x0A/* 接收通道使能寄存器A */#define RCERB 0x0B/* 接收通道使能寄存器B */#define XCERA 0x0C/* 发送通道使能寄存器A */#define XCERB 0x0D/* 发送通道使能寄存器B */#define PCR 0x0E/* 引脚控制寄存器*//*TMS320UC5402 DMA子地址#define DMSRC0 0x00/* DMA通道0源地址寄存器*/#define DMDST0 0x01/* DMA通道0目的地址寄存器*/#define DMCTR0 0x02/* DMA通道0单元数目寄存器*/#define DMSFC0 0x03/* DMA通道0同步选择、桢数计数寄存器*/ #define DMMCR0 0x04/* DMA通道0传送模式控制寄存器*/#define DMSCR1 0x05/* DMA通道1源地址寄存器*/#define DMDST1 0x06/* DMA通道1目的地址寄存器*/#define DMCTR1 0x07/* DMA通道1单元数目寄存器*/#define DMSFC1 0x08/* DMA通道1同步选择、桢数计数寄存器*/ #define DMMCR1 0x09/* DMA通道1传送模式控制寄存器*/#define DMSRC2 0x0A/* DMA通道2源地址寄存器*/#define DMDST2 0x0B/* DMA通道2目的地址寄存器*/#define DMCTR2 0x0C/* DMA通道2单元数目寄存器*/#define DMSFC2 0x0D/* DMA通道2同步选择、桢数计数寄存器*/ #define DMMCR2 0x0E/* DMA通道2传送模式控制寄存器*/#define DMSRC3 0x0F/* DMA通道3源地址寄存器*/#define DMDST3 0x10/* DMA通道3目的地址寄存器*/#define DMCTR3 0x11/* DMA通道3单元数目寄存器*/#define DMSFC3 0x12/* DMA通道3同步选择、桢数计数寄存器*/ #define DMMCR3 0x13/* DMA通道3传送模式控制寄存器*/#define DMSRC4 0x14/* DMA通道4源地址寄存器*/#define DMDST4 0x15/* DMA通道4目的地址寄存器*/#define DMCTR4 0x16/* DMA通道4单元数目寄存器*/#define DMSFC4 0x17/* DMA通道4同步选择、桢数计数寄存器*/ #define DMMCR4 0x18/* DMA通道4传送模式控制寄存器*/#define DMSRC5 0x19/* DMA通道5源地址寄存器*/#define DMDST5 0x1A#define DMCTR5 0x1B/* DMA通道5单元数目寄存器*/#define DMSFC5 0x1C/* DMA通道5同步选择、桢数计数寄存器*/ #define DMMCR5 0x1D/* DMA通道5传送模式控制寄存器*/#define DMSRCP 0x1E/* DMA源程序页地址（控制通道）*/#define DMDSTP 0x1F/* DMA目的程序页地址（控制通道）*/#define DMIDX0 0x20/* DMA单元索引地址寄存器0 */#define DMIDX1 0x21/* DMA单元索引地址寄存器1 */#define DMFRI0 0x22/* DMA桢索引寄存器0 */#define DMFRI1 0x23/* DMA桢索引寄存器1 */#define DMGSA 0x24/* DMA全局源地址重装寄存器*/#define DMGDA 0x25#define DMGCR 0x26/* DMA全局计数重装寄存器*/ #define DMGFR 0x27/* DMA全局桢计数重装寄存器*/ #endif。

其实，STC大部分的单片机都是51内核或是52内核的。

所以在选芯片的时候，只要选一款51体系的芯片就可以。

我们用STC的时候，选的都是89C51的芯片。

但有一个问题要注意的就是：在KEIL 仿真的时候，要注意区别，什么可以仿真，什么不可以仿真，这个就要求对51体系很懂。

但如果你的水平足够高，可以通过分析程序和借助串口来判断，就没事。

不要求仿真。

、还有一个问题就是。

大部分的STC的芯片，虽是51体系，但在51基础上做了很大的改动。

比如说，指令系统，虽没有增减指令个数，但是，在时序上改动特别大。

有些指令1个系统时针就完成了。

这在延时，和外围的接口，方面都要特别注意。

一定要仔细看宏晶官网的资料。

当然，官网上提供的资料，有些示例程序，不一定就是最好的。

很的程序，都写得很一般。

甚至说很烂。

不过，思路是对是。

所以，示例程序，只是对你起一个指导做用。

如果想写出好的程序，大部分的功能，最好是都要经过测试。

刚看了一下STC90c516RD+ 这芯片的功能并不是很强，只是FLASH达到了61K。

当然，如果用到它增强方面的功能的话。

就必须会定义特殊功能寄存器。

下面附带了。

二， reg51.头文件剖析我们平时写单片机应用程序的时候，所使用的头文件大多都是用的的reg51.h或是用reg52.h。
