现浇箱梁满堂支架方案计算(范例)

第一章编制说明1.1编制依据《XXXXXX工程(中段）桥梁工程施工图设计》《结构力学》《材料力学》《公路桥涵施工技术规范》(JTJ041-2000）《路桥施工计算手册》《建筑结构荷载规范》《城市桥梁工程施工与质量验收规范》(CJJ2-2008)1.2编制说明本方案适用于主线桥变高度非标准联XXX联模板支架施工。

第二章工程概况2。

1工程概况XXX（中段)工程分成两个标段，本标段为一标段，里程范围为K0+000 ~ K1+760 ，线路长约1.76公里，为XXX地铁站段，内容主要包括：（1）XXX主线高架桥高架桥长1.76公里，另外还包含A、B两个匝道；（2)与高架共建轨道交通XXX路站长164。

4米；（3）路与下穿市政公路隧道工程，全长300。

753，其中暗埋段长67。

5m；(4）一环路高架互通立交，主要包括四个匝道工程；（5）一环路综合畅通工程段既有道路桥梁拓宽工程，长约1.3公里;（6）与高架共建轨道交通XXX南一环站长186。

6米；（7)上述项目配套的绿化、路面、路灯等市政配套工程.2.2桥梁工程设计概况主线桥XXX联共三跨，其中中间一跨由于跨越环路故采用大跨布置，跨径布置为（30+50+30）m，主梁采用变高度现浇预应力砼连续箱梁.主梁跨径由于超过30m故设置跨中横隔板。

主梁预应力钢绞线主要布置在腹板内，局部布置在顶底板,主线桥横梁设置横向预应力，桥面设置横向预应力.（1）主线桥XXX联30m主梁标准断面箱梁采用单箱三室，斜腹板形式，箱梁顶宽23m，箱底宽13.7m～12.124m,两侧斜腹板斜率1：1。

65，悬臂3。

65m，梁高2。

2m～3.5m。

顶板厚0.25m,底板厚0。

258～0。

8。

腹板厚0。

60～1。

20m。

主梁中横梁宽3。

0m，端横梁宽2。

0m。

（2）主线桥XXX联50m大跨主梁标准断面箱梁采用单箱三室，斜腹板形式,箱梁顶宽23m，箱梁底宽13.7~12。

124m,两侧斜腹板斜率1：1。

金口项目各项计算参数一、现浇箱梁支架计算1.1箱梁简介神山湖大桥起点桩号为K1+759.300，止点桩号为K2+810.700，全长1051.40m。

主线桥采用双幅布置，左右幅分离式，桥型结构为C50现浇预应力混凝土连续梁。

表1.1 预应力箱梁结构表箱梁结构断面桥面标准宽度（m）梁高（m）翼缘板悬臂长（m）顶板厚（m）底板厚（m）腹板厚（m）端横梁宽（m）标准段单箱两室13.49 1.9 2.5 0.25 0.22 0.5 1.5 1.2结构设计主线桥均采用分幅布置，单幅桥标准段采用13.49m的等高斜腹板预应力混凝土连续箱梁，梁体均采用C50砼，桥梁横坡均为双向2%。

主线桥第一～三联桥跨布置为（4×30m＋4×30m＋3×30m），单幅桥宽由18.99m变化为27.99m；主线第四～六联、第八、九联桥跨布置为（3×30m＋4×30m＋3×30m）、4×30m、4×30m，单幅桥宽为13.49m。

主梁上部结构采用等高度预应力钢筋混凝土箱梁，单箱双室和多室截面。

30m跨径箱梁梁高1.9m，箱梁跨中部分顶板厚0.25m，腹板厚0.5m，底板厚0.22m，两侧悬臂均为2.5m，悬臂根部厚0.5m；支点处顶板厚0.5m，腹板厚0.8m，底板厚0.47m，悬臂根部折角处设置R＝0.5m的圆角，底板底面折角处设置R＝0.4m的圆角。

图1.1 桥梁上部结构图1.3地基处理因部分桥梁斜跨神山湖，湖底地层属第四系湖塘相沉积（）层，全部为流塑状淤泥含有大量的根茎类有机质、腐殖质，承载力标准值Fak=35kPa，在落地式满堂支架搭设前，先将桥梁两端进行围堰，用机械设备对湖底进行清淤，将湖底淤泥全部清除。

根据神山湖大桥地勘报告，湖底淤泥下为⑤层粉质粘土（地基承载力基本允许值fa0为215kPa），可作为支架基础的持力层。

清淤完成后，采用粘土对湖底分层填筑碾压，分层厚度为30cm,采用15t振动压路机碾压，回填完一层后，进行压实度（环刀法）和承载力（轻型动力触探）试验，要求压实度≥92%，承载力≥200kPa，验收合格后方可进行上层填筑，粘土回填至17.0m即可。

现浇箱梁满堂支架计算说明书1 现浇箱梁满堂支架设计计算：本计算以第三联的荷载为例。

A 荷载计算混凝土自重：954*2.5*1.1=2623.5吨模板重：底模1682*.018*1.5=45.4吨支架，横梁重：60.8+150=210.8吨施工荷载0.75吨/平方米B 荷载冲击系数0.25则每平方米荷载=[2623.5+45.4+210.8]*1.25/{[19.7+17]*82/2}+0.75=3.142吨/平方米C 设立杆沿桥长方向间距1.0米，沿桥宽度方向0.8米：S=1.0*.8=0.8平方米每根立杆承受的荷载为：G=3.142*.08=2.5136吨D WDJ碗扣式支架的力学特征：外径48MM，壁厚3.0MM，截面积4.24*10**2 MM**2，惯性矩1.078*10**5 MM**4，抵抗矩4.93*10**3 MM**3，回转半径15.95 MM，每米自重33.3N。

抗压强度σ=N/A=25136/424=59.3 （N/MM**2）〈[σ。

]=210MM**2 抗弯强度ƒ=N/[A*φ]λ=L/I=1500/15.95=95，查表φ=0.558σ=25136/（424*0.558）=106.2〈210E 小横杆计算：抗压强度σ=GL**2/[10*W]=25.136*800*800/[10*4.493*1000]=358〉215。

所以不能满足强度要求弯曲强度ƒ=GL**4/150EI所以小横杆用10#槽钢作为承受荷载的横梁。

10#槽钢的力学特性W=39.7立方厘米抗压强度σ=GL**2/[10*W]=25.136*800*800/ [10*39.7*1000]=40.52〈215MM**2弯曲强度ƒ=GL**4/150EI=25.136*800**4/[150*200000*193.8*10000]=0.173〈3MM如果小横杆用方木应重新计算它的强度，扰度。

承托上用10*15方木，纵横杆密度1.0*0.6米，横杆的应力验算如下：Q=3.142吨/米支点反力R=3.142*.6=1.89吨M=QL**2/8=3.142*0.6**2/8=0.141吨米Γ=1.89*10**4/[0.1*0.15]=1.26MPAÓ=M/W=0.141*10**4/[3.75*10**-4]=3.76MPA用一般方木可以满足要求10*15方木，横杆间距60CM。

一、横杆和钢管架受力计算1、标准截面处受力计算（90c m ×60cm 间距处）1）荷载箱梁自重：q=ρgh=2.6×10×0.5＝13.0KN/㎡(钢筋砼密度按ρ=2.6*103kg/m 3，g=10N/KG,h 为砼厚度)施工荷载和风载：10KN/㎡总荷载：Q=13.0+10=23.0KN/㎡2）顺向条木受力计算（10cm ×10cm ）大横杆间距为90cm ，顺向条木间距为30cm ，故单根单跨顺向条木受力23.0×0.3＝6.9KN/m按最不利因素计算即顺向条木（10cm ×10cm ）以简支计算最大弯矩为：m KN ql M ⋅==69.0812max 弯曲强度：Mpa Mpa bh M W M 1114.41.069.06max 632max <=⨯===σ（落叶松木容许弯应力） 最大挠度：mm EI ql f 8.01.0)12/1(1090003849.0109.65384546434max=⨯⨯⨯⨯⨯⨯⨯==<900/400＝2.2mm3）横向10cm*10cm 条木计算横向条木以5跨连续计算，即每根条木至少长3.0米，小横杆间距0.6m 。

横向条木受到集中荷载为：P=0.6×23.0×0.3＝4.14KN/m最大弯矩为：弯曲强度： Mpa Mpa W M 1126.41.071.063max <=⨯==σ 最大挠度：mm EI Pl f 1.01.0)12/1(1090001006.01014.4764.1100764.146433max =⨯⨯⨯⨯⨯⨯⨯=⨯=<600/400=1.54) 支架受力模板自重：0.43KN /㎡支架顶承受重力为：23.0KN/㎡+0.43KN/㎡=23.43KN/㎡N1＝0.9×0.6×23.43＝12.65KN支架高度以7米计算：则支架自重：P=7×0.0384+6×0.9×0.0384=0.48KN支架最大荷载为N=12.65+0.48=13.13立杆长细比7678.151200==λ，查表得φ＝0.676 [N]=KN N A 1.7171071215489676.0][==⨯⨯=σφ>N 查表得外径48mm 壁厚3.5mm 钢管在步距120mm 时，容许荷载[N]=33.1KN>N 。

筑龙网W WW .Z H U L O NG .C OM现浇预应力砼箱梁满堂碗扣式支架计算书 〈１〉采用满堂碗扣式支架，顺横桥向间距均为０．９ｍ，在墩台两侧３．６ｍ范围为０．６ｍ，门架处间距为０．３ｍ，支架搭设中间横杆层距为１．２ｍ，门架支点处为０．６ｍ，跨省道支架处架设４０ｂ工字钢纵梁，纵梁间距０．９ｍ，纵向工字钢上铺置５０×１００ｍｍ方木其上铺１２ｍｍ竹胶板，方木净间距２５０ｍｍ，支点处净间距为１００ｍｍ，支架搭设宽度较梁底宽２ｍ。

梁翼板采用竹胶板结合木支架搭设，其整体布置见附图。

ａ、按砼方量检算碗扣支架承载力是否满足要求：梁底宽１１．２ｍ，长９０米，箱梁底总面积为１００８ｍ２，箱梁砼方量９４５．１４ｍ３，加上施工荷载按１．２倍的系数考虑，则每平方米的重量为９４５．１４×２．４÷１００８×１．２＝２．７ｔ。

支架采用多功能碗扣式支架，沿桥纵向步距９０ｃｍ，横向步距９０ｃｍ，每根立杆受正向压力为：２．７×０．９×０．９＝２．１８７ｔ，安全系数按１．３考虑，则每根立杆受正向压力为：２．１８７×１．３＝２．８４ｔ，小于碗扣式支架立杆允许承载力３．５ｔ，符合要求。

ｂ、竹胶板采用江西产一等品，静曲强度５５Ｍｐａ〉２．７×９．８＝２６．４６　Ｍｐａ，强度符合。

ｃ、上、下撑托允许荷载５０ＫＮ，木材［σ］＝１１Ｍｐａ，Ｅ＝１．１×１０４５×１０ｃｍ横向方木　Ｉ＝ｂｈ３／１２＝５×１０３／１２＝４１６．７ｃｍ４　Ｗ＝ｂｈ２／６＝５×１０２／６＝８３．３ｃｍ３　Ｑ总＝２．７×９．８＝２６．４６ｋｎ／ｍ２Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．３×０．９２／８＝０．８０ｋｎ・ｍ　σ＝Ｍ／Ｗ＝０．８０／８３．３×１０－６＝９．６Ｍｐａ＜［σ］＝１１Ｍｐａ　筑龙网W WW .Z H U L O NG .C OM强度符合　δ＝５Ｑ总Ｌ４／３８４ＥＩ　＝５×２６．４６×０．３×０．９４／３８４×１．１×１０４×４１６．７×１０－８＝１．４８ｍｍ　δ／Ｌ＝１．４８／０．９×１０３＝１／６０８＜［１／４００］＝［δ／Ｌ］　刚度符合　３．２．３　１５×１５ｃｍ纵向方木计算　Ｉ＝ｂｈ３／１２＝１５×１５３／１２＝４２１９ｃｍ４　Ｗ＝ｂｈ２／６＝１５×１５２／６＝５６２．５ｃｍ３　Ｑ总＝２．７×９．８＝２６．４６ｋｎ／ｍ２Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．９×０．９２／８＝２．４１ＫＮ・ｍ　σ＝Ｍ／Ｗ＝２．４１／５．６２５×１０－６＝４．２８Ｍｐａ＜［σ］＝１１Ｍｐａ　强度符合　δ＝５Ｑ总Ｌ４／３８４ＥＩ　＝５×２６．４６×０．９×０．９４／３８４×１．１×１０４×４２１９×１０－８＝０．４ｍｍ　δ／Ｌ＝０．４／０．９×１０３＝１／２２５０＜［１／４００］＝［δ／Ｌ］　刚度符合　ｄ、４０ｂ工字钢门架　ＩＸ－Ｘ＝２６０３２ｃｍ４ＷＸ－Ｘ＝９６２．３ｃｍ３ （建材实用手册查）　Ｑ总＝２．７×９．８＝２６．４６　ｋｎ／ｍ２　Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．９×７．２２／８＝１５４．３ＫＮ・ｍ　σ＝Ｍ／Ｗ＝１５４．３／９６２．３×１０－６＝１６０．３Ｍｐａ＜［σ］＝２１０Ｍｐａ　筑龙网W WW .Z H U L O NG .C OM４０ｂ工字钢材质（Ｑ２３５）检验通过　δ＝５Ｑ总Ｌ４／３８４ＥＩ　＝５×２６．４６×０．９×７．２４／３８４×２．１×１０５×２６０３２×１０－８＝１５．２ｍｍ　δ／Ｌ＝１５．２／７．４×１０３＝１／４８７＜［１／４００］＝［δ／Ｌ］　钢度符合　３．３碗扣支架 ３．３．１对于门架处单杆立杆承受竖向力　Ｇ＝ｑ总×Ｓ＝２６．４６×０．９×８／８ ＝２３．８ＫＮ＜３５ＫＮ＝［Ｇ］　符合要求 对于碗扣支架钢管（Φ４８ｍｍ，壁厚３．２５ｍｍ），中间立杆间距１．２ｍ，则　Ｉ＝π（Ｄ４－ｄ４）／６４　　＝π（４．８４－４．１５４）／６４　　＝１１．５ｃｍ４根据欧拉公式　［Ｐｃｒ］＝π２ＥＩ／（μＨ）２＝π２×２．１×１０５×１１．５／（１×１．２）２＝５２．６ＫＮ　［Ｐｃｒ］＞Ｇ　满足强度要求　为考虑６座现浇箱梁（分离立交桥３座、天桥３座）张拉设备的通用性（每束５～９根Φｊ１５．２０钢绞线），拟以每束９根钢绞线选用张拉设备，计算如下。

附录现浇箱梁满堂支架施工验算现浇梁的特点是结构整体性好，外形美观。

在现浇箱梁的各项施工工序中，支架搭设的质量极为关键，而支架受力的正确验算是保证支架搭设成功的基础。

对现浇梁底模、分配梁和承重梁的设计如下：底模采用122cm×244cm×1.2cm竹胶板，纵桥向铺设，板下采用模木（分配梁）打孔后铁钉相连，板缝用宽胶带纸粘贴；底模下沿横桥向顺铺10cm×10cm方木，间距为2.44/6=0.407m（计算采用0.41m）；横梁采用外径φ48，壁厚3.5mm钢管纵桥向架设在碗扣支架的可调上部托撑顶部，支架布距根据经验拟定为箱梁腹板位置0.6m×0.9m，空心位置 0.9m×0.9m，水平杆垂直间距1.2m。

支撑底模的横木受力模型实为多跨超静定梁，现将其简化为单跨静定简支梁这样不仅计算简便，而且增加了方案的安全性。

1横梁验算1.1模板、横梁自重N木=0.1×0.1×0.6×6=0.036KNN模=0.6×0.41×10.3×0.012=0.030KN1.2钢筋砼的重量N钢筋砼=0.6×0.41×1.4×26=8.954KN1.3施工荷载σ活1=2.5KPaN活1=2.5×0.41×0.6=0.615KN；N活2=2.5KN。

1.4振捣砼时产生的荷载N振=2.0×0.41×0.6=0.492KN；这样，N总N1+2+3+4=10.127KN。

F均=N总/0.6=10.127/0.6=16.878KN/m；N活2=2.5KN；那么，M=1/8F均·L2+1/2N活2·L/2=1/8×16.878×0.62+1/2×2.5×0.3=1.135KN·m；σ=M/W=1.135/(1/6×0.1×0.12)=6.81MPa<[σ]容=17MPa；τ=QS/bI=0.947025MPa<[σ]容=1.9 MPaƒ=(5F均·L4)/(384EⅠ)+(N活2L3)/(48EI)=0.469mm<[f]=L/400=1.5 mm 。

青田县瓯江四桥（步行桥）工程现浇箱梁满堂支架（贝雷架）检算书计算：复核：审核：中铁四局集团有限公司青田县瓯江四桥（步行桥）工程项目经理部2016年11月10日目录1 编制依据............................................................ - 4 -2 方案简介............................................................ - 4 -3 支架主要材料特性及参数.............................................. -4 -4 荷载计算............................................................ -5 -4.1 荷载类型...................................................... - 5 -4.2 荷载组合...................................................... - 5 -5 NU02联钢筋混凝土预应力箱梁支架结构计算............................. - 5 -5.1 计算模型及边界条件设置........................................ - 7 -5.2 计算结果分析.................................................. - 8 -5.2.1 托架上满堂支架计算分析 ................................ - 9 -5.2.2 横向I20a工字钢横梁分析 ............................... - 9 -5.2.3 贝雷梁分析 ............................................ - 9 -5.2.4 主横梁双榀I45a工字钢分析 ............................ - 10 -5.2.5 钢管桩分析 ........................................... - 11 -5.3 底模体系计算................................................. - 12 -5.4.5支架立杆计算................................................ - 15 - 5.5 侧模计算......................................................... - 16 -5.5.1 侧模荷载计算............................................... - 16 -5.5.5 横向背带钢管计算........................................... - 18 -5.5.6 侧模拉杆计算.............................................. - 18 -6 跨江南大道防护棚架结构计算......................................... - 18 -6.1 防护棚架设计................................................. - 18 -6.2 计算模型及边界条件设置....................................... - 19 -6.3 设计计算参数................................................. - 20 -6.4 结构模型..................................................... - 20 -6.5 单元构件计算................................................. - 21 -6.6 地基承载力................................................... - 24 -7 SU03联(NU01联)满堂支架结构计算.................................... - 24 -7.1 满堂支架设计概况............................................. - 24 -7.2 计算模型及边界条件设置....................................... - 26 -7.3 设计计算参数................................................. - 27 -7.4 梁端满堂支架计算............................................. - 27 -7.5 梁中满堂支架计算............................................. - 30 -7.6 支架立杆计算................................................. - 32 -7.7 地基承载力计算............................................... - 34 -7.8 支架稳定性计算............................................... - 34 -8 跨S49省道防护棚架结构计算......................................... - 34 -8.1 防护棚架设计................................................. - 34 -8.2 计算模型及边界条件设置....................................... - 35 -8.3 设计计算参数................................................. - 36 -8.4 结构模型..................................................... - 36 -8.5 单元构件计算................................................. - 37 -8.6 地基承载力................................................... - 41 -现浇箱梁满堂支架（贝雷架）检算书1 编制依据（1）《青田县瓯江四桥（步行桥）工程相关设计图纸》；（2）《公路桥涵设计通用规范》（JTG D60-2004）；（3）《钢结构设计规范》（GB50017-2003）；（4）《公路桥涵钢结构及木结构设计规范》（JTJ025-86）；（5）《建筑扣件式钢管脚手架安全技术规范》（JGJ130-2011）；（6）《建筑结构静力计算手册》建筑工业出版社。

附件：新丰互通B/C匝道桥现浇梁施工支架结构计算书一、工程概况新丰互通立交位于朱屋村南侧，是新丰县城及周边地区车辆上下高速的主要出入口，本合同段在新丰江北侧的朱屋村南侧山间设置新丰互通。

采用半定向T型互通立交与G105一级路顺接，方便新丰县城及周边村镇的车辆上下高速公路。

互通共设置主线桥1座，匝道桥4座，其中B/C匝道桥上部结构采用现浇箱梁结构；BK0+627.375匝道桥桥跨布置为3*（3×28.75）预应力现浇箱梁+12×30m预应力T梁； CK0+284.306匝道桥桥跨布置为11×20m预应力现浇箱梁+2×25现浇箱梁。

根据设计图纸，B匝道桥第一～三联上部结构采用3*28.75米预应力混凝土现浇箱梁，桥面宽10.5m，梁体采用单箱单室斜腹板结构。

梁高1.75cm，顶宽10.3m，悬臂长2.25m，底宽4.94m，顶板厚度28cm，腹板厚度45～65cm，底板厚度22cm；每跨在跨中设置横隔板。

C匝道桥第一～三联上部结构采用20米预应力混凝土现浇箱梁，桥面变宽，采用单箱单室斜腹板结构。

梁高1.50m,悬臂长2.25m，腹板厚45～65cm，顶板厚28cm，底板厚22cm；第三联每跨跨中设置横隔板；第四联上部结构采用25米预应力混凝土现浇箱梁，桥面宽10.5m，采用单箱单室斜腹板结构，梁高1.60m，箱梁悬臂长2.25m，腹板厚45cm～65cm，顶板厚28cm，底板厚22cm，在每跨跨中设置横隔板。

二、编制依据（1）《铁路混凝土梁支架法现浇施工技术规程》（TB10110—2011）（2）《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ 130-2011）（3）《钢结构设计规范》（GB50017-2003）（4）《建筑结构荷载规范》（GB50009-2001）（5）《公路桥涵地基与基础设计规范》(JTG D63-2007)三、上部梁体施工方案新丰互通B匝道桥现浇箱梁共3联，每联3跨，其中第一联位于新丰互通E匝道和主线路基之间填平区，地形较平坦，梁底至原地面高度在3-13m间，采用满堂支架现浇施工；第二联前两跨横跨主线路基，地形较为平坦，梁底至原地面高度在7-13m间采用满堂支架现浇施工，第三跨横跨C匝道桥桥，桥区位于主线路基左侧边坡，梁底至原地面高度在13-20m间，采用满堂支架现浇法施工；第三联由于梁底至原地面高度在20m以上（22-29m），采用钢管柱贝雷支架法施工新丰互通C匝道桥共4联，均为现浇箱梁结构，第一联共4跨，每跨跨径为20m，梁底距原地面高度在7-13m间，采用满堂支架现浇施工；第二联共4跨，每跨跨径为20m，梁底距原地面高度在13-19m间，采用钢管柱贝雷支架法施工；第三联共3跨，每跨跨径为20m，梁底距原地面高度在在7-18m间，采用钢管柱贝雷支架法施工；第四联共2跨，跨径为25m，横跨主线路基，梁底距原地面高度在在7-8m间，采用满堂支架现浇施工。

现浇箱梁满堂支架计算箱梁是一种常用的结构形式，广泛用于桥梁、高速公路、铁路等工程中。

现浇箱梁满堂支架是箱梁施工过程中常用的一种支撑结构，用于支撑和固定箱梁的预制和浇筑。

一、满堂支架的布置满堂支架的布置应根据箱梁的几何形状和尺寸进行合理布置。

一般情况下，满堂支架的布置应遵循以下原则：1.满堂支架的间距应根据箱梁的宽度和长度来确定，一般间距为1.5-2.0m。

2.满堂支架的布置应满足箱梁的受力和施工要求，应尽可能均匀分布，避免集中荷载。

3.满堂支架的位置应较为稳定，避免对箱梁的施工和安全造成不利影响。

二、满堂支架杆件尺寸计算满堂支架的杆件主要包括立柱、承重梁和斜杆等。

杆件的尺寸计算应根据其受力和稳定性要求进行。

1.立柱的尺寸计算：根据箱梁的荷载和支撑间距等参数，可以计算出立柱的截面尺寸和高度。

2.承重梁的尺寸计算：承重梁可以根据箱梁的荷载和悬挑长度等参数计算出截面尺寸和长度。

3.斜杆的尺寸计算：斜杆的尺寸计算要考虑箱梁的横向和纵向力，以及满堂支架的稳定性要求。

三、满堂支架杆件受力分析满堂支架的杆件在使用过程中会承受各种力的作用，包括水平力、垂直力以及弯矩等。

对于满堂支架的杆件受力分析，可以采用有限元分析方法或经验公式进行计算。

1.立柱的受力分析：立柱在使用过程中会承受箱梁的垂直和水平荷载，应根据受力情况合理选取材料和截面尺寸。

2.承重梁的受力分析：承重梁承受箱梁的悬挑力和水平力，其截面应能满足受力要求，保证安全可靠。

3.斜杆的受力分析：斜杆主要用于支撑箱梁的稳定性，在受力分析时应考虑斜杆的轴向力、剪力和弯矩等。

总结：。

青银高速青岛收费站迁拓工程二标段现浇连续箱梁满堂支架计算中铁十八局集团第一工程有限公司二〇一三年十月现浇连续箱梁满堂支架计算4.1 总体说明本标段跨线桥梁共三座,K31+547天桥、K33+177即威分离立交、K34+237即墨互通立交桥，桥梁梁高均为1.6m，顶板厚度25cm，底板厚度22cm，腹板厚度45cm，各箱梁断面图见下图：K31+547天桥K33+177即威分离立交半幅K34+237即墨互通立交半幅（1）材料规格：支架采用φ48×3.5mm碗扣式钢管架，立杆主要采用3.0m、2.4m、1.8m三种，横杆采用0.9m、0.6m两种规格。

（2）支架布置：箱梁底板部分：立杆按纵向间距60cm、横向间距90cm，水平横杆步距120cm设置；箱梁翼缘板部：立杆纵向间距90cm、横向间距120cm，水平横杆步距120cm设置。

纵横向均设置剪刀撑,剪刀撑间距3.6m，以保证支架稳定性。

以K34+237即墨互通箱梁断面为例，具体见附图4-1所示。

10×10方木12×15方木顶 托碗扣式支架底 托C15混凝土地面附图4-1 箱梁碗扣式支架横断面布置图（单位：cm）4.2 碗扣件支架现浇梁方案检算4.2.1 已知条件梁端实心段截面尺寸：顶面宽度12.75m,高度1.6m；腹板截面尺寸：腹板宽度0.45m,高度1.6m。

根据设计图纸，梁端实心段重量为：1.6*26=41.6KN/㎡,腹板位置每平米重量为：1.6*26=41.6 KN/㎡，底板一般段每平米重量为：0.47*26=12.22 KN/㎡。

梁端翼缘板处按最大厚度考虑每平米重量为0.5*26=13 KN/㎡，底板部分满堂架布置相同，顾只需取受力最大位置进行计算。

则，只需检算梁体底板实心段位置及翼缘板位置。

（1）施工人员、机具、材料荷载：P1=2.5kN/m2。

（2）砼冲击力及振捣砼时产生的荷载：P2=2.5kN/m2。

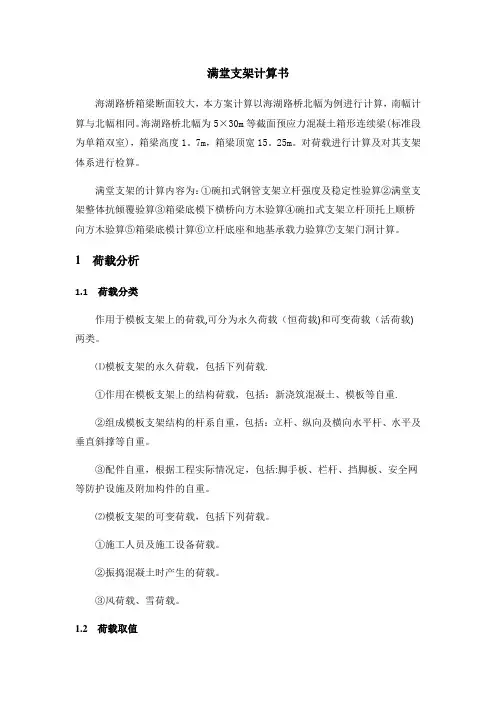

满堂支架计算书海湖路桥箱梁断面较大，本方案计算以海湖路桥北幅为例进行计算，南幅计算与北幅相同。

海湖路桥北幅为5×30m等截面预应力混凝土箱形连续梁(标准段为单箱双室)，箱梁高度1。

7m，箱梁顶宽15。

25m。

对荷载进行计算及对其支架体系进行检算。

满堂支架的计算内容为：①碗扣式钢管支架立杆强度及稳定性验算②满堂支架整体抗倾覆验算③箱梁底模下横桥向方木验算④碗扣式支架立杆顶托上顺桥向方木验算⑤箱梁底模计算⑥立杆底座和地基承载力验算⑦支架门洞计算。

1 荷载分析1.1 荷载分类作用于模板支架上的荷载,可分为永久荷载（恒荷载)和可变荷载（活荷载)两类。

⑴模板支架的永久荷载，包括下列荷载.①作用在模板支架上的结构荷载，包括：新浇筑混凝土、模板等自重.②组成模板支架结构的杆系自重，包括：立杆、纵向及横向水平杆、水平及垂直斜撑等自重。

③配件自重，根据工程实际情况定，包括:脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重。

⑵模板支架的可变荷载，包括下列荷载。

①施工人员及施工设备荷载。

②振捣混凝土时产生的荷载。

③风荷载、雪荷载。

1.2 荷载取值（1）雪荷载根据《建筑结构荷载规范》（GB 50009—2012）查附录D。

5可知，雪的标准荷载按照50年一遇取西宁市雪压为0。

20kN/m2。

根据《建筑结构荷载规范》（GB50009-2012 ）7。

1.1雪荷载计算公式如下式所示。

Sk=ur×so式中：Sk-—雪荷载标准值(kN/m2）;ur——顶面积雪分布系数；So—-基本雪压(kN/m2）。

根据规《建筑结构荷载规范》(GB 50009-2012）7。

2.1规定，按照矩形分布的雪堆计算。

由于角度为小于25°，因此μr取平均值为1。

0,其计算过程如下所示。

Sk=ur×so=0.20×1=0。

20kN/m2(2)风荷载根据《建筑结构荷载规范》（GB 50009-2012）查附录D。

现浇连续箱梁满堂支架计算书现浇连续箱梁满堂支架计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20083、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20015、《钢结构设计规范》GB 50017-2003一、工程属性箱梁断面图二、构造参数底板下支撑小梁布置方式平行于箱梁断面底板底的小梁间距l1(mm) 250 翼缘板底的小梁间距l4(mm) 250 标高调节层小梁是否设置否可调顶托内主梁根数n 2 主梁受力不均匀系数ζ0.5 立杆纵向间距l a(mm) 900 横梁和腹板下立杆横向间距l b(mm) 600 箱室下的立杆横向间距l c(mm) 900 翼缘板下的立杆横向间距l d(mm) 900 模板支架搭设的高度H(m) 8.5 立杆计算步距h(mm) 1200箱梁模板支架剖面图三、荷载参数四、面板计算面板类型覆面竹胶合板厚度t(mm) 15 抗弯强度设计值f(N/mm 2) 15 弹性模量E(N/mm 2) 6500 抗剪强度设计值fv(N/mm 2)1.6计算方式简支梁取单位宽度面板进行计算，即将面板看作一"扁梁"，梁宽b=1000mm ，则其：截面惯性矩I=bt 3/12=1000×153/12=281250mm 4 截面抵抗矩W=bt 2/6=1000×152/6=37500mm 31、翼缘板底的面板承载能力极限状态的荷载设计值：活载控制效应组合：q 1=1.2b(G 1k h 0+G 2k +G 4k )+1.4b(Q 1k +Q2k )=1.2×1(26×0.315+0.75+0.4)+1.4×1(2.51+2.1)=17.662kN/m h 0--验算位置处混凝土高度(m) 恒载控制效应组合：q 2=1.35b(G 1k h 0+G 2k +G 4k )+1.4×0.7b(Q 1k +Q2k )=1.35×1(26×0.315+0.75+0.4)+1.4×0.7×1(2.51+2.1)=17.127 kN/m 取两者较大值q=max[q 1，q 2]=max[17.662，17.127]=17.662 kN/m 正常使用极限状态的荷载设计值：q ˊ=b(G 1k h 0+G 2k +G 4k )=1(26×0.315+0.75+0.4)=9.34kN/m 计算简图如下：l=l 4=250mm1)、抗弯强度验算M=0.125ql2 =0.125×17.662×0.252=0.138kN·mσ=M/W=0.138×106/37500=3.68N/mm2≤f=15N/mm2满足要求！2)、抗剪强度验算V=0.5ql =0.5×17.662×0.25=2.208kNτ=3V/(2bt)=3×2.208×103/(2×1000×15)=0.221N/mm2≤fv=1.6 N/mm2满足要求！3)、挠度变形验算ω=5qˊl4/(384EI)=5×9.34×2504/(384×6500×281250)=0.26mm≤[ω]=l/150= 250/150=1.667mm 满足要求！2、底板底的面板显然，横梁和腹板处因混凝土较厚，受力较大，以此处面板为验算对象。

K1+700天桥现浇箱梁满堂支架及门洞方案计算书二○一四年八月目录1编制依据 (1)2工程概况 (1)3现浇箱梁满堂支架布置及搭设要求 (1)4现浇箱梁支架验算 (1)4.1荷载计算 (2)4.1.1荷载分析 (2)4.1.2荷载组合 (2)4.1.3荷载计算 (2)4.2结构检算 (4)4.2.1扣件式钢管支架立杆强度及稳定性验算 (4)4.2.2箱梁底模下横桥向方木验算 (6)4.2.3扣件式钢管支架立杆顶托上顺桥向方木验算 (7)4.2.4底模板计算 (8)4.2.5跨中工字钢平台支架体系验算 (9)K1+700天桥现浇箱梁模板及满堂支架方案计算书1编制依据（1）国家及地方政府、相关部委的法律法规、规章制度，建设单位的相关规定和要求；（2）项目施工承包合同；（3）本项目采用的标准、规范、规程等相关技术要求；（4）我部对项目策划和与本项目相关的管理规定；（5）我部对该项目的施工调查情况；（6）我公司现有或可协调、组织、解决的施工装备和技术工艺。

2工程概况K1+700天桥，设计汽车荷载为公路-II级。

上部结构为17+34+17米预应力砼连续梁，桥面净宽7米，箱梁顶宽8米，底宽4.45米，梁高1.5米，采用满堂支架施工；下构桥台均为柱式台，钻孔桩基础；桥墩为实体方墩，钻孔桩基础。

3现浇箱梁满堂支架布置及搭设要求采用WDJ碗扣式多功能脚手杆搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。

立杆顶设二层方木，立杆顶托上纵向设10×15cm方木；纵向方木上设10×10cm的横向方木，其中在墩顶端横梁和跨中横隔梁下间距不大于0.25m（净间距0.15m）、在跨中其他部位间距不大于0.3m（净间距0.2m）。

模板宜用厚15mm的优质竹胶合板，横板边角宜用4cm厚木板进行加强，防止转角漏浆或出现波浪形，影响外观。

底板腹板位置处采用立杆横桥向间距×纵桥向间距×横杆步距为60cm×60cm×90cm支架结构体系；翼缘板位置处采用立杆横桥向间距×纵桥向间距×横杆步距为60cm×60cm×90cm支架结构体系。

第二篇现浇箱梁施工支架计算书一、概述xxx大桥上部结构为单箱双室变截面预应力砼变等截面连续箱梁，跨径布置为全桥一联37+55+37m。

上部结构预应力现浇箱梁顶宽19m，底宽13m,外翼板悬臂长3.0m；箱梁跨中及边跨支点处梁高为2m，中间墩墩顶支点梁高为3.6m；箱梁顶板厚0.28m，跨中底板厚0.25m，根部底板厚0.8m，底板厚按二次抛物线变化。

跨中腹板厚0.5m，根部腹板厚0.85m。

二、现浇箱梁满堂支架计算1、概况（1）、支架概述本工程采用满堂式碗口式脚手架一次性搭设现浇施工。

（2）、支架组成满堂式碗口支架体系由支架基础（厚25cmC25砼）、Φ48×3.5mm碗口立杆、横杆、斜撑杆、可调节底托、可调节顶托、﹝10槽钢横向分配梁， 10cm×10cm木方做纵向分配梁；模板系统由侧模、底模、芯模、端模等组成。

﹝10槽钢分配梁横向布置，直接铺设在支架顶部的可调节顶托上，箱梁底模板采用定型大块胶合板，后背10cm×10cm木方，然后直接铺装在﹝10槽钢分配梁上进行连接固定；侧模、翼缘板模板为胶合板。

根据箱梁施工技术要求、荷载重量、荷载分布状况、地基承载力情况等技术指标，通过计算确定，每联支架其立杆纵距采用90cm(在腹板、墩柱加密区及中隔板位置采用扣件钢管加密为45cm),横距布置：标准90*3+60*3+90*5+60*2+90*3cm,支架立杆步距为120cm，支架在桥纵向每450cm间距设置剪刀撑；支架两端的纵、横杆系通过垫木牢固支撑在桥墩上；立杆顶部安装可调节顶托，立杆底部支立在底托上，底托安置在支架基础为25cm厚的C25砼场地上，砼下层为换填碾压密实的砂砾石层。

（3）、主要计算内容根据本桥结构设计要点及支架设计要点，主要计算内容如下：①在支架荷载作用下，施工支架的内力和应力情况。

②在支架荷载作用下，底模主横梁的挠度和应力情况。

③在支架荷载作用下，底模纵向分配梁的挠度和应力情况。

国道324线磊口大桥续建工程现浇连续箱梁（50+85+50m）内模满堂支架计算书编制：审核：审批：广州市方阵路桥工程技术有限公司国道324线磊口大桥续建工程项目经理部2016年9月11日目录一、现浇箱梁满堂扣件支架布置及搭设要求 (1)二、支架材料力学性能指标 (1)1、钢管截面特性 (1)2、竹胶板、木方 (1)三、荷载分析计算 (1)1、板自重荷载分析 (2)2、其它荷载 (2)三、荷载验算 (2)1、底模验算 (2)2、[10#槽钢主横梁验算 (3)3、顺桥向顶部10×10cm方木分配梁验算 (3)4、立杆受力计算 (4)5、支架立杆稳定性验算 (4)7、箱梁侧模验算 (5)一、现浇箱梁满堂扣件支架布置及搭设要求采用满堂支架，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。
