变频空调器通讯电路原理与维修

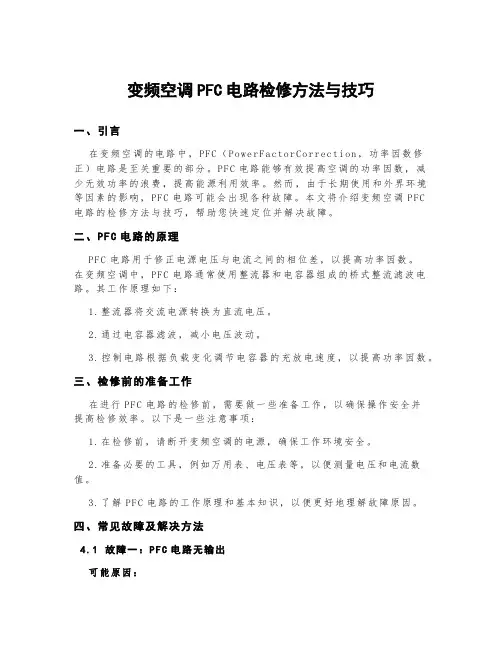

变频空调PFC电路检修方法与技巧一、引言在变频空调的电路中，P FC（P ow er Fa cto r Co rr ec ti on，功率因数修正）电路是至关重要的部分。

PF C电路能够有效提高空调的功率因数，减少无效功率的浪费，提高能源利用效率。

然而，由于长期使用和外界环境等因素的影响，P FC电路可能会出现各种故障。

本文将介绍变频空调P FC电路的检修方法与技巧，帮助您快速定位并解决故障。

二、P F C电路的原理P F C电路用于修正电源电压与电流之间的相位差，以提高功率因数。

在变频空调中，P FC电路通常使用整流器和电容器组成的桥式整流滤波电路。

其工作原理如下：1.整流器将交流电源转换为直流电压。

2.通过电容器滤波，减小电压波动。

3.控制电路根据负载变化调节电容器的充放电速度，以提高功率因数。

三、检修前的准备工作在进行P FC电路的检修前，需要做一些准备工作，以确保操作安全并提高检修效率。

以下是一些注意事项：1.在检修前，请断开变频空调的电源，确保工作环境安全。

2.准备必要的工具，例如万用表、电压表等，以便测量电压和电流数值。

3.了解PF C电路的工作原理和基本知识，以便更好地理解故障原因。

四、常见故障及解决方法4.1故障一：P F C电路无输出可能原因：1.整流器损坏或损失整流功能。

2.电容器漏电或电容值减小。

3.控制电路故障。

解决方法：1.使用万用表测量整流器的导通情况，如发现损坏，需要更换整流器。

2.使用电容测试仪测量电容器的漏电情况和电容值，如有问题，需要更换电容器。

3.检查控制电路的连接情况和元件损坏情况，如有问题，需要修复或更换元件。

4.2故障二：P F C电路输出波形不正常可能原因：1.电源电压不稳定。

2.滤波电容损坏或电感线圈短路。

3.控制电路故障。

解决方法：1.测量电源电压，如发现不稳定，需要检修或更换电源电压稳定装置。

2.使用万用表测量滤波电容的电压和电感线圈的电阻，如发现异常，需要更换损坏的元件。

变频空调器室内外机通讯电路工作原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]变频空调器室内外机通讯电路工作原理在变频空调中室内外机之间的通讯一般采用双向串行通讯方式，按程序依次一收一发。

根据室内外机总的连线（配线）的多少分为三线制和四线制，其中的两根连线一定是外机的线。

(1)三线制通讯除了两根电源线外只有一根是主通讯线，因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。

由于电源线的高侧须用光耦隔离，信号搭载的方式分为直流载波和交流载波两种。

1)直流载波型（见下图）：信号搭载于直流电源线的主通讯线（3号配线），2号配线是电源和通讯的公共线，室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源，搭载的信号源通过室内机的收、发隔离光耦→D103、R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。

发信隔离光耦为TLP127、PC853H等，要求其输出三极管VCE0>300V。

注：本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。

2)交流载波型（见下图）：信号是搭载在50/60的交流主电源上，3号配线是主通讯线，1号和2号配线都是电源和通讯的公共线，在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路，同样在交流电源的负半周时通过D152、R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。

使用的发送隔离光耦TL541G/J（相同的还有TIP545G/J、TLP741G/J、S22MDIV等）是单向晶闸管(SCR)输出，有的使用双向触发管输出型的（如：TIP560G/J、S21MD3V等），并且要求它们的VDRM>400V，不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。

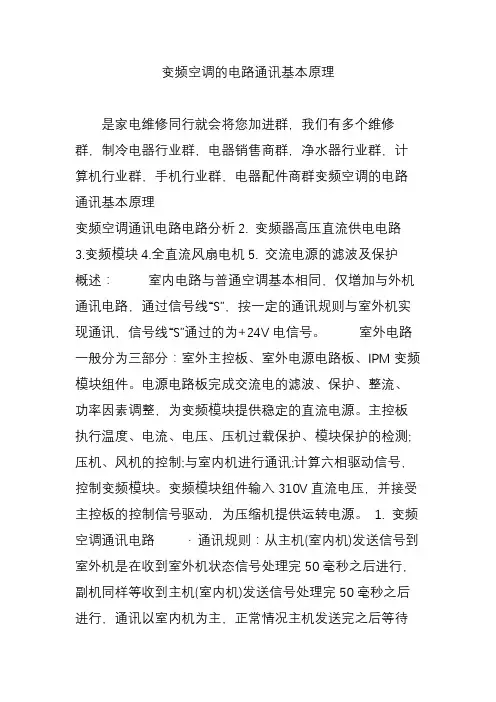

变频空调的电路通讯基本原理是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群变频空调的电路通讯基本原理变频空调通讯电路电路分析2. 变频器高压直流供电电路3.变频模块4.全直流风扇电机5. 交流电源的滤波及保护概述：室内电路与普通空调基本相同，仅增加与外机通讯电路，通过信号线“S”，按一定的通讯规则与室外机实现通讯，信号线“S”通过的为+24V电信号。

室外电路一般分为三部分：室外主控板、室外电源电路板、IPM变频模块组件。

电源电路板完成交流电的滤波、保护、整流、功率因素调整，为变频模块提供稳定的直流电源。

主控板执行温度、电流、电压、压机过载保护、模块保护的检测;压机、风机的控制;与室内机进行通讯;计算六相驱动信号，控制变频模块。

变频模块组件输入310V直流电压，并接受主控板的控制信号驱动，为压缩机提供运转电源。

1. 变频空调通讯电路· 通讯规则：从主机(室内机)发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行，副机同样等收到主机(室内机)发送信号处理完50毫秒之后进行，通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果1分钟(直流变频为1分钟，交流变频为2分钟)内未收到对方的应答(或应答错误)，则出错报警;同时发送信息命令给室外，以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号，通讯时序如下所示：电路分析由于空调室内机与室外机的距离比较远，因此两个芯片之间的通信(+5V信号)不能直接相连，中间必须增加驱动电路，以增强通信信号(增加到+24V)，抵抗外界的干扰。

二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路，交流电经D1半波整流，R1、R2限流后，R47电阻分流后，稳压二极管CW1将输出电压稳定在24V，再经C3、C4滤波后，为通信环路提供稳定的24V电压，整个通信环路的环流为3mA左右。

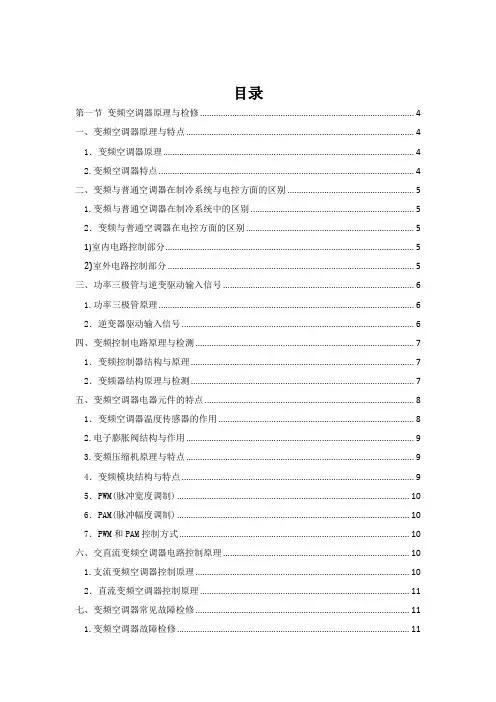

目录第一节变频空调器原理与检修 (4)一、变频空调器原理与特点 (4)1．变频空调器原理 (4)2.变频空调器特点 (4)二、变频与普通空调器在制冷系统与电控方面的区别 (5)1.变频与普通空调器在制冷系统中的区别 (5)2．变频与普通空调器在电控方面的区别 (5)1)室内电路控制部分 (5)2)室外电路控制部分 (5)三、功率三极管与逆变驱动输入信号 (6)1.功率三极管原理 (6)2．逆变器驱动输入信号 (6)四、变频控制电路原理与检测 (7)1．变频控制器结构与原理 (7)2．变频器结构原理与检测 (7)五、变频空调器电器元件的特点 (8)1．变频空调器温度传感器的作用 (8)2.电子膨胀阀结构与作用 (9)3.变频压缩机原理与特点 (9)4．变频模块结构与特点 (9)5．PWM(脉冲宽度调制) (10)6．PAM(脉冲幅度调制) (10)7．PWM和PAM控制方式 (10)六、交直流变频空调器电路控制原理 (10)1.支流变频空调器控制原理 (10)2．直流变频空调器控制原理 (11)七、变频空调器常见故障检修 (11)1.变频空调器故障检修 (11)2．变频空调器制冷系统检修 (12)第二节变频电路分析 (13)一、室内机电路 (13)(1) 电源电路 (15)(2)上电复位电路 (16)(3)晶振电路 (16)(4)过零检测电路 (17)(5)室内风机控制电路 (17)(6)步进电机控制电路 (18)(7)换气电路 (18)二、室外机 (21)(1)开关电源电路 (21)(2)电压检测电路 (25)(3)电流检测电路 (26)(4)室外风机四通阀控制电路 (27)(5)温度传感器电路 (28)(6)E2PROM和运行状态指示电路 (29)(7)功率模块驱动电路 (29)(8)通信电路 (30)三、主要部件参数及规格 (32)1．电源变压器 (32)2.换气电机电源变压器 (32)3.室内电机 (32)4．步进电机 (33)第三节故障分析与检修 (33)一、KFR-40GW/BM型空调器的检修 (33)1．正常现象 (33)2.用自我诊断灯进行故障诊断 (34)3．室内、外机工作是否正常判断 (36)4．各部件检查点 (36)5．关于"噪音误动作"和"电波干扰" (38)二、长虹大清快系列空调器的检修 (39)（一）最初应确认事项 (39)（二）故障位置初步判定方法 (41)（三）不同症状的故障位置判定方法 (46)1．不能通电(完全不动作) (46)3．压缩机不运转（室外风扇也不转） (47)4．仅室内机不运转 (49)6．制热运转时室内风扇不转 (49)7．运转后不久，室外机停止 (50)（四）室内机故障诊断方法 (50)1．遥控器是否正常的确认方法 (50)2．检查印制板(PC板)好坏的方法 (50)3．确认空气净化器有无故障的方法 (52)（五）变频器内部诊断要领 (54)1.内部诊断时应注意以下事项: (55)（六）主要部件的更换 (56)（第一节）变频空调器原理与检修随着变频空调器的发展，其变频技术也由交流变频发展到直流变频，控制技术由PWM（脉冲宽度调制）发展为PAM。

海信变频空调通讯故障检修步骤变频空调器有许多奇特的故障现象，常常是通信电路不良造成的，所以通信电路是变频空调的检修重点，确认通信良好是排除故障的前提。

在变频空调中，当空调器显示屏在开机后立即或隔一段时间显示通信异常或接线错误故障代码，即出现通信故障时，可以遵循下面步骤来检查：1、检查室内外联机线、通信信号线是否压接不牢、接错或接反，用万用表检测一下信号线是否开路。

如果是联机线、通信信号线压接不牢，重新调整或压紧。

如果是信号线断路，则进行更换。

2、检查一下电源插座与空调电源插头是否按火线、零线、地线对应连接。

在室内机与室外机连接中，连接线按照1-火线，2-零线，3-地线，4-通信线方式。

3、在确认好以上都是正确的情况下，开机，用万用表的交流电压挡检测2（零线）与4（通信线）是否有脉动电压，如没有，则进行下一步检测。

4、打开室内机，用万用表检测控制板上的光耦有无脉冲电压，特别应注意使用室内机电源控制方式的机型，只有在室内机继电器吸合时才向室外机传输信息。

5、打开室外机，用万用表检测室外机控制板上光电耦合器是否正常，发现器件不好，进行更换或更换电控板。

6、如果在不具备以上条件时，可以采用室内机、室外机分开运行的方法排除，具体方法是：断开室内、外通信线，分别给室内机、室外机上电，看室内机的风机是否正常运转。

7、对于室外机的单独运行，采用短接法：即将室外机控制基板短接插子短接时，接通电源后可以直接启动，不需要室内机，运行方式为制热，压缩机频率为55Hz，室外中风速，此时拔下短接插头，室外机将转换成制冷运行，压缩机频率为55Hz，室外高风速。

如果在确定了室内、外机都能单独正常运行的情况下而联机后报通信故障，此时就可以断定故障肯定出在通信电路上，参考以上方法测试就行了。

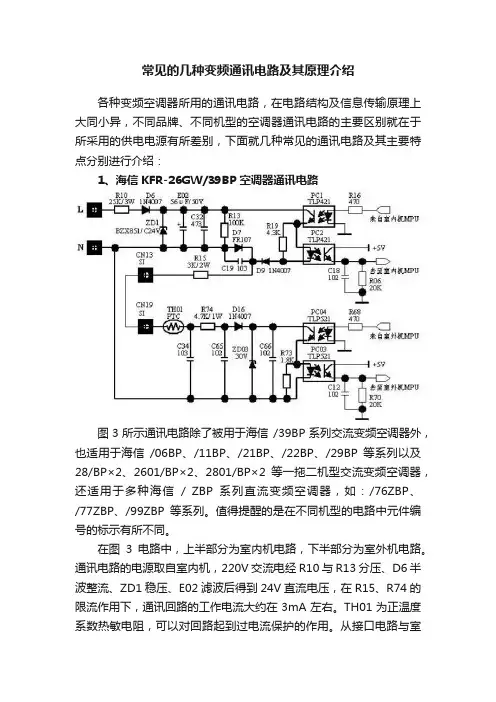

常见的几种变频通讯电路及其原理介绍各种变频空调器所用的通讯电路，在电路结构及信息传输原理上大同小异，不同品牌、不同机型的空调器通讯电路的主要区别就在于所采用的供电电源有所差别，下面就几种常见的通讯电路及其主要特点分别进行介绍：1、海信KFR-26GW/39BP空调器通讯电路图3所示通讯电路除了被用于海信/39BP系列交流变频空调器外，也适用于海信/06BP、/11BP、/21BP、/22BP、/29BP等系列以及28/BP×2、2601/BP×2、2801/BP×2等一拖二机型交流变频空调器，还适用于多种海信/ ZBP系列直流变频空调器，如：/76ZBP、/77ZBP、/99ZBP等系列。

值得提醒的是在不同机型的电路中元件编号的标示有所不同。

在图3电路中，上半部分为室内机电路，下半部分为室外机电路。

通讯电路的电源取自室内机，220V交流电经R10与R13分压、D6半波整流、ZD1稳压、E02滤波后得到24V直流电压，在R15、R74的限流作用下，通讯回路的工作电流大约在3mA左右。

TH01为正温度系数热敏电阻，可以对回路起到过电流保护的作用。

从接口电路与室内、外机电路的连接方式可以看出，传输中的所有信号脉冲均为正脉冲形式，即：有脉冲时为高电平，无脉冲时为低电平。

除了海信变频空调器外，其他品牌的变频空调器多数也采用此电路形式，只不过有的电路中整流二极管采用反接方式，室外机部分的稳压二极管稳压值为24V，电路中元件参数有所不同，但电路原理完全一致。

需要注意的是，此电路在用直流电压档测量内、外机接线端子时，SI端为正，N端为负，而另一类电路则为N端为正，SI端为负。

2、海信KFR-5001LW/BP空调器通讯电路图4为海信KFR5001LW/BP变频空调器通讯电路。

该电路与图3电路最大的区别在电源部分，通讯回路中没有稳压管，回路的供电电压完全依靠分压值确定。

回路中的R10、R29不仅组成回路的限流电阻，同时又和R23构成电源的分压电路。

海尔变频空调通讯故障检修方法及流程指导海尔变频空调E7室内外机通讯故障检修方法及流程一:检测室外接线端子排1号脚（AC220V-N零线）和2号脚（AC220V-L火线）有无220V交流电压。

切记火线与零线不得交叉接反或接触不良现象，同时检查室外机端子排是否锈蚀严重接触不良，应及时更换室外机端子排。

2、检测室内外机通讯讯号方法：万用表掷交流档0-250V量程，检测室外机接线端子排1号脚与3号脚之间，应有不间断地交流0-80V脉冲电压。

检测室外机接线端子排2号脚与3号脚之间，应有不间断地交流0-140V脉冲电压。

当检测接线端子排上的通讯讯号脉冲电压异常参见前面所述故障检修方法处理。

检修方法及流程二:变频空调室外机电脑板正常运行LED1与LED2指示灯显示状态。

变频空调在遥控关机后或正常运转时，可通过观察室外机电脑板上的LED1和LED2指示灯均常亮，说明空调电控电路运行正常。

室外机电脑板上LED1指示灯正常显示状态见图27。

说明室外机开关电源电路VDD+5V或+15V正常。

室外机电脑板上LED2指示灯正常显示状态如上图。

说明（由室内机输入AC220V电源）或从室外机接线端子排开始通电输入的AC220V交流电源至DC310V直流电源电路运行正常。

检修方法及流程三:变频空调室外机直流开关电源电路元器件损坏原因，导致室内外机通讯故障。

当观察变频空调室外机电脑板上的DC310V电源LED2指示灯显示正常，但LED1指示灯不亮时，仔细观察室外机电脑板上开关电源电路中主要元器件NCP1200P集成电路、IRFUC20（CMOS）电路、L7805CV三端稳压集成电路等无烧焦现象后，检测L7805CV三端稳压集成电路1脚与2脚应有输入约+15V电压，如检测2脚与3脚无输出VDD+5V电压时，则说明L7805CV三端稳压集成电路损坏。

检修方法及流程四:室外直流风扇电机故障导致室内外机通讯不良。

检测L7805CV三端稳压集成电路1脚与2脚之间无输入约+15V 电压时，初步判断为室外机电脑板上的开关电源电路元器件损坏。

变频空调通信电路原理及光耦检测⼀、通信规则及电路组成1、通信原理空调器通电后，由主机（室内机）向副机（室外机）发送信号或由室外机向室内机发送信号，均在收到对⽅信号并处理完50ms后进⾏。

通信以室内机为主，正常情况室内机发送信号之后等待接收，如500ms仍未接收到反馈信号，则再次发送当前的命令，如果2min内仍未收到室外机的应答（或应答错误），则出错报警，同时发送信号命令给室外机。

以室外机为副机，室外机未接收到室内机的信号时，则⼀直等待，不发送信号。

下图所⽰为通信电路简图，其中，RC1为室内机发送光耦、RC2为室内机接收光耦， PC1为室外机发送光耦、PC2为室外机接收光耦。

空调器通电后，室内机和室外机主板就会⾃动进⾏通信，按照既定的通信规则，⽤脉冲序列的形式将各⾃的电路状况发送给对⽅，收到对⽅正常的信号后，室内机和室外机电路均处于待机状态。

当进⾏幵机操作时，室内机CPU把预置的各项⼯作参数及幵机指令送到RC1的输⼊端，通过通信回路进⾏传输；室外机PC2输⼊端收到幵机指令及⼯作参数内容后，由输出端将序列脉冲信号送给室外机CPU,整机幵机，按照预定的参数运⾏。

室外机CPU在接收到信号50ms后输出反馈信号到PC1的输⼊端，通过通信回路传输到室内机RC2输⼊端，RC2 输出端将室外机传来的各项运⾏状况参数送⾄室内机CPU,根据收集到的整机运⾏状况参数确定下⼀步对整机的控制。

由于室内机和室外机之间相互传递的通信信息产⽣于各⾃的CPU,其信号幅度＜5V。

⽽室内机与室外机的距离⽐较远，如果直接⽤此信号进⾏室内机和室外机的信号传输，很难保证信号传输的可靠度。

因此，在变频空调器中，通信回路⼀般都采⽤单独的电源供电，供电电压多数使⽤直流24V,通信回路采⽤光耦传送信号，通信回路与室内机和室外机主板上的电源完全分幵，形成独⽴的回路。

2、通信电路专⽤电源设计形式通信电路的作⽤是⽤于室内机主板CPU和室外机主板CPU交换信息。

变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机，采用180度矢量变频控制。

在压缩机的直流180度矢量控制中，采用的是压缩机速度和压缩机电流双闭环控制，不存在滑差率，对压缩机电流直接进行控制，压缩机驱动电流为正弦波，与直流120度控制方式相比，其转矩脉动小，运转噪音低，更省电，更进一步提高空调能效比和延长使用寿命。

2、全直流设计，实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动，全方位提高能效，降低噪声。

3、大面积的冷凝器、蒸发器，空调器的能力变化范围较宽；低频时输出能力可以很小，维持室温恒定。

3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz，根据温差空调刚启动时高输出运转，加上大的两器系统，迅速提升或降低房间温度，实现快速制冷制热。

3.1.3超低噪音室内机采用大直径斜齿贯流风扇，优化风道设计，安静运转；室外压机180度矢量控制，减小振动，提高声音品质。

3.1.4健康空调健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气；B：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。

C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。

3.2技术特点3.2.1电路方面特点：①室内使用两路输出的开关电源给控制单元和直流风机供电；②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电；③风机驱动电路全新，与控制部分使用光藕隔离，可靠提高，干扰减小；④主控芯片放在控制板上，驱动芯片与IPM在模块板上，使模块板面积减小，布线合理，干扰减小；3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图：如下图所示：②、电源电路原理分析本电路为变压器反激式开关电源，稳压方式采用脉宽调制。

变频空调通讯故障检修的三大要素变频空调通讯方式为交流电源火、零、通讯三根线构成回路，利用电源的正半周与下半周波形整流变为直流叠加在内外机连接的火、零、通讯三根线截频作为传输通讯信号，也就是说是半双工串行通信(由0和1 组成的数码式信号)，、变频空调运转时，室内控制器的继电器打开，向外机送220vac同时向外板送信号并等待外机发信号(注意出现三大要素的第一、二要素，同时出现通信和220vac，能向外机送220vac表示内板通讯正常)，经PTC向桥堆、电抗器和滤波电容供电得到310vdc(注意出现三大要素的第三要素310vdc，有310vdc表示ptc后面滤波电容、桥堆和模块没有短路现象)，此时模块开关电源得310v工作向外板送12v、5vdc(有的开关电源在外板上)，cpu工作向和ptc并联的功率继电器供电，ptc失去作用(如没有310vdc此配件发热表示有短路现象)，接收内机信号并向内机发送信号；通常维修分三个步骤：第一先检查“信号线”：很多做厂家售后同仁都有这么个体会，当出现通信问题把内外机主板和模块全换了，故障依旧，于是后来大家都知道了，换根信号线就能解决问题，出现因信号线引起故障原因很多；1、信号线本身老化；2、加长管时没有将信号绝缘处理好或另接的线质量不好；3、环境有干扰（一定要用带屏闭做信号线），从上述我们知道要先易后难，免得走弯路，信号线是必带的工具（必须是三芯优质的线，火、零、信号全换，常出现火、零线经不起负载而报通信）；第二步用“刷子”：刷子是每位师傅最不愿意带的工具，但它作用确是非常重要，先说下外机工作情况；外机的工作环境最恶劣，高、低温、潮湿，灰尘，是对外电脑板和模块最大的杀手，会随着时间的推移，外板和模块的绝缘会下降，以前我到一个售后网点玩，老板说不少模块测是好的，但就是不工作，我一看，上面全是灰，我叫他把灰尘刷了，后来他告诉我有一半都能用，还有一次网点培训，有个老师傅介绍他修通讯经验：只要把外机所有的插件拨下再插上就好了，我问他为什么他说是插件接触不好，我告诉他是灰尘造成的他不信，后来他告诉我说的对的。

变频空调器的控制电路原理与维修一引言新世纪伊始，家用变频空调器走向百姓的家庭，为了正确使用、维护和维修空调器，了解和掌握变频空调器的原理、主要部件的结构特点和维修技术，成为当务之急，变频空调器比定速空调器控制电路复杂，它增设了许多保护电路、这些电路采用了不同的传感技术，如变频模块、霍尔元件、光耦合器、看门狗电路、开关电源电路等。

依据理论探讨和实际维修实践，本文详细地分析了空调器的控制电路原理和维修技术，对于推广和普及变频技术，更好地满足人民日益增长的物质文化生活的需要，有着重要的意义。

二空调器控制电路原理分析变频空调器是当今房间空调器发展的方向，它通过变频控制器调节压缩机的转速（频率），实现了制冷（热）量与房间热（冷）负荷的自动匹配，具有调温速度快，低温制热效率好，温度控制精度高，适用温度、电压范围宽等优点。

特别是随着变频技术的发展，空调变频从交流变频转到直流无刷电机、永磁同步电机变频，因此变频空调器无论是从使用电力电子器件，还是控制策略都广泛地使用了当代的先进技术。

无论是国产还是进口变频空调，其控制电路原理大体相同，一般由室内机和室外机控制电路构成。

变频空调的室内机与室外机可以相互通信，并分别被两个单片机控制。

整个系统的控制结构图以及各个环节的作用如图1所示。

整个控制系统由智能功率模块IPM、电源板、室内板、开关板、室外主控板和变频压缩机等几大部分组成。

整个系统的被控对象是变频压缩机，与定速空调器相比，变频空调器采用的供电电源频率可调，因而具有高效节能、温度波动小、舒适度高、运行电压范围宽、传感器控制精确、超低温运行时适应性强、良好的独立除湿功能等优良性能，变频压缩机采用交流异步电动机、永磁同步电机（PMSM）或开关磁阻电机；智能功率模块IPM采用六封装或七封装的GTO、IGBT等电力电子器件，并将过流、过热、欠压保护、GTO或IGBT的驱动等电路集成于一体；电源板是将市电通过桥式整流、滤波、稳压以后得到直流电流供给IPM模块，逆变输出频率可变的三相交流电供给变频压缩机；室内板和室外主控板是整个系统的灵魂和核心，分别采用了两块单片机，随着科学技术的发展，现在的控制器件则普遍采用了数字信号处理器（DSP）来处理各种输入的指令信号（如房间的设定温度）和反馈信号（如房间的实际温度），使控制更加准确和可靠，因此，这种变频空调，有人称为“数字变频空调”。

变频空调通讯常见故障及处理方法空调最常见的故障就是通讯的故障，而通讯故障往往又是最难处理的一种故障。

下面介绍通讯故障的检修流程、维修方法以及注意事项；一、室外机功率模块损坏检修方法：1、用万用表检测功率模块UVW有无击穿断路开路；2、U、V、W分别与P和N之间正向电阻值约为500欧姆；3、反向电阻值应无穷大，测量U、V、W任意两相间输出交流电压为50-200伏左右；注意事项：1、更换功率模块时，必须在模块的散热面上涂导热硅胶后用螺丝固定在散热器上。

2、检查室外机直流电源电路的2500μF滤波电容的容量是否不足，易击穿损坏功率模块。

二、连机信号线原因分析：1、室内外机连机信号线2、室内外机连机信号线接触不良；3、信号线之间漏电；4、信号线接错；检修方法：1、用万用表检测室内外机连机信号线断路（信号线加长后接头断开）；重新连接牢固；2、内外机连机信号线接头处接触不良；重新连接牢固。

3、信号线接头处间漏电或线间绝缘不良；重新连接牢固或更换连机线4、室内外机连机信号线黑和白线其中一端的接线交叉接反（应按线色和接线端子排的颜色标识正确连接）。

注意事项：1、信号线接头处间错开连接，连接牢固，用电工绝缘胶布和防水胶带紧固缠绕2、按接线端子排和信号线的标识或对应颜色正确连接。

三、室内机和室外机电脑板（通讯元器件）损坏原因分析：1、室内机电脑板有通讯指示灯机型，首先观察通讯指示灯的工作状态，正常时；按每秒1HZ闪烁3次不间断发送接收信号；2、室内机电脑板有通讯指示灯间歇性发送后，灯亮约3秒间隔再发送说明室内机正常，故障在外机或连机线；3、室内机电脑板有通讯指示灯常亮或不亮，说明室内机电脑板无正常供电或通讯电路故障，4、采用万用表检测内外机端子排1-3和2-3之间的通讯信号电压，应有不间断的交流或直流脉冲电压为正常。

检修方法：重新更换室内机和室外机电脑板注意事项：重新更换室内机和室外机电脑板四、室外机上的保险丝烧断损坏检修方法：重新更换室外机上的保险丝注意事项：1、更换保险丝管前，如保险丝管玻壳熏黑严重，应必须检查室外机交流和直流电源电路元器件是否有严重短路、漏电现象；2、检查主要器件有：压敏电阻、整流桥、电抗器、滤波电容、室外电机、四通阀线圈、接插线错误等五、室外机整流桥损坏（击穿开路）检修方法：重新更换整流桥，用万用表检测整流桥正向电阻值约为500欧姆，反向电阻值为无穷大。
