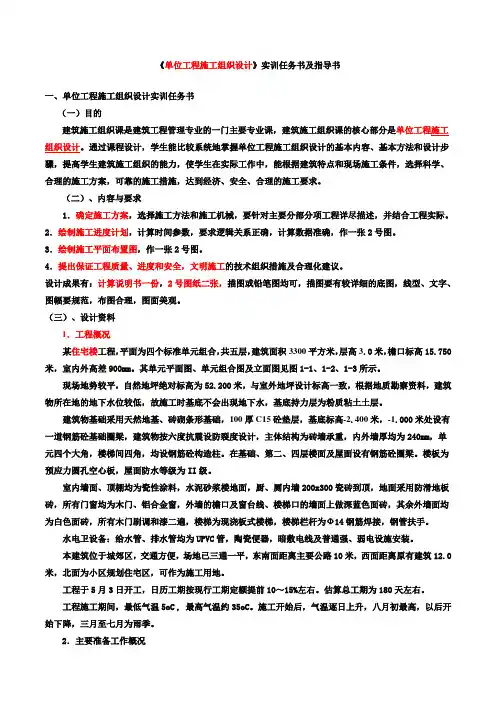

建筑施工组织课程设计

.

《单位工程施工组织设计》实训任务书及指导书

一、单位工程施工组织设计实训任务书

（一）目的

建筑施工组织课是建筑工程管理专业的一门主要专业课，建筑施工组织课的核心部分是单位工程施工组织设计。通过课程设计，学生能比较系统地掌握单位工程施工组织设计的基

本内容、基本方法和设计步骤，提高学生建筑施工组织的能力，使学生在实际工作中，能根据建筑特点和现场施工条件，选择科学、合理的施工方案，可靠的施工措施，达到经济、安全、合理的施工要求。

（二）、内容与要求

1．确定施工方案，选择施工方法和施工机械，要针对主要分部分项工程详尽描述，并结合工程实际。

2．绘制施工进度计划，计算时间参数，要求逻辑关系正确，计算数据准确，作一张2号图。3．绘制施工平面布置图，作一张2号图。

4．提出保证工程质量、进度和安全，文明施工的技术组织措施及合理化建议。

设计成果有：计算说明书一份，2号图纸二张，描图或铅笔图均可，描图要有较详细的底图，线型、文字、图幅要规范，布图合理，图面美观。

（三）、设计资料

1．工程概况

某住宅楼工程，平面为四个标准单元组合，共五层，建筑面积3300平方米，层高3.0米，檐口标高15.750米，室内外高差900mm。其单元平面图、单元组合图及立面图见图1-1、1-2、

1-3所示。

专业资料

.

专业资料

.

米，与室外地坪设计标高一致，根据地质52.200现场地势较平，自然地坪绝对标高为基底持力层为粉故施工时基底不会出现地下水，勘察资料，建筑物所在地的地下水位较低，质粘土土层。米，砼垫层，基底标高-2.400100建筑物基础采用天然地基、砖砌条形基础，厚C15米处设有一道钢筋砼基础圈梁，建筑物按六度抗震设防裂度设计，主体结构为砖墙-1.000，单元四个大角，楼梯间四角，均设钢筋砼构造柱。在基础、承重，内外墙厚均为240mm II级。第二、四层楼面及屋面设有钢筋砼圈梁。楼板为预应力圆孔空心板，屋面防水等级为瓷砖到顶，地室内墙面、顶棚均为瓷性涂料，水泥砂浆楼地面，厨、厕内墙200x300楼梯口的墙面上铝合金窗，外墙的檐口及窗台线、面采用防滑地板砖，所有门窗均为木门、做深蓝色面砖，其余外墙面均为白色面砖，所有木门刷调和漆二遍，楼梯为现浇板式楼梯，钢筋焊接，钢管扶手。楼梯栏杆为Ф14管，陶瓷便器，暗敷电线及普通强、弱电设UPVC水电卫设备：给水管、排水管均为施安装。米，西面距本建筑位于城郊区，交通方便，场地已三通一平，东南面距离主要公路10 12.0米，北面为小区规划住宅区，可作为施工用地。离原有建筑左右。估算总工期为15%10～日开工，日历工期按现行工期定额提前工程于5月3 180天左右。。施工开始后，气温逐日上升，八月Co最高气温约o工程施工期间，最低气温5C , 35专业资料

.

初最高，以后开始下降，三月至七月为雨季。

2．主要准备工作概况

1）．建设资金已落实，并已拨至建行。

2）．施工合同已经签订，施工许可证已经办理。

3）．施工现场“三通一平”工作已经就绪。

4）．建设方已提供8套施工图给施工方。

5）．图纸会审和技术交底已经完成。

6）．主要钢材、水泥的货源已落实，并各有一定数量的实物。7）．施工方已做好开工前的各项准备工作。

（三）工程量一览表

工程量一览表

专业资料

.

（四）考核评分标准

专业资料

.

二、单位工程施工组织设计实训指导书

（一）设计原则

熟悉单位工程施工的有关原始资料，准确计算工程量或取用预算文件中的工程量，根据现行建筑安装施工综合定额和当地当时实际生产水平，计算劳动量，确定施工班组人数和各项工项目施工延续时间，选择合理的、先进的施工方案，准确把握各施工过程之间的逻辑关系，编制切合工程实际单位工程施工组织设计。

（二）有关设计方法指导

1．熟悉有关原始资料

1、熟悉任务书中有关工程建筑结构情况，地点特征和施工准备工作概况。

2、熟悉对本设计的要求（如设计内容和设计成果等）及设计时所用的有关资料（如劳动定额、工期定额等）。

3、熟悉以上情况的基础上初步考虑施工方案。

施工组织设计内容

1、工程概况

工程概况主要包括工程特点、地点特征和施工条件等。

1）工程特点

a、工程建设：主要包括拟建工程的建设单位、工程性质、名称、用途工程造价、开竣工日期、设计及施工单位等。

b、建筑设计：主要包括平面组合、建筑面积、层数、层高、总高、总宽、总长，室内外装修的构造及做法等。

c、结构设计：主要包括基础类型及埋深，主体结构的类型，墙、柱、梁、板的材料及专业资料

.

截面尺寸，预制构件、楼梯形式等。

d、施工特点：主要包括工程施工的重点、关键。

2）地点特点

主要包括拟建工程的位置、地形、地质、地下水位、水质、水质气温、冬雨期间、主导风向、地震烈度等。

3）施工条件

主要包括“三通一平”情况，交通动输条件、资源供应的情况、施工单位机械、设备、劳动力的落实情况、现场临时设施等。

2、施工方案及施工方法

拟定施工方法时，应着重考虑影响整个单位工程施工的全部分项工程的施工程序和施工流向，多层建筑除了突出平面上的流向外还应突出分层施工的施工流向。

（1）确定施工项目

根据工程设计概况和工程量一览表，将单位工程划分为分部工程和施工过程，再考虑施工过程的合并和分解，确定施工项目。

（2）基础工程

基槽开挖方法，基础工程施工顺序，施工流向，施工段划分，组织流水施工的基本思路，回填土的施工方法，保证工程质量的措施。

（3）主体结构工程

1）主体结构工程的施工内容，施工顺序，施工段与施工层划分，组织流水施工的基本思路。2）垂直运输机械选择，脚手架搭设方法。

3）砌筑工程

材料运输方式（砖、砂浆），砌体组砌方式，砌筑方法，轴线及标高的控制方法，砌墙与预制构件安装的配合关系（如过梁、预制楼梯等），门窗框的安装方法，保证砌筑工程质量的措施。4）现浇砼工程

专业资料

.

模板工程模板种类、支模、拆模方案、平面位置和标高控制方法。
