《建筑供配电与照明》课程设计任务书一、设计时间及地点2022年6月20日，主教学楼210二、设计目的和要求1、设计目的线设计，以及计算、分析等环节，进一步提高分析解决实际问题的能力。

2、设计要求（3）进一步理解所学知识，使其巩固和深化，拓宽知识视野，提高学生的综合能力；三、设计课题和内容（1）用电设备总安装容量6630KW。

（2）计算负荷（10KV侧）Pc=4522KWQC=1405KVar（3）各车间负荷统计表Kp=0.95KQ=0.97序号车间名称负荷类型计算负荷Pc（KW）QC （KVar）Sc（KVA）123456789车间1车间2车间3车间4车间5车间6车间7车间8车间9IIIIIIIⅡ--ⅢⅡ--Ⅲ7805601702201501001101682001801501702201501001101682002、全年工作时数为8760h；Tma某=5600h-1-3、电源情况（1）工作电源由距该厂5km处变电站A接一回架空线路供电。

A变电站110kv母线，Sk=1918MVASB=1000MvA，A变电站安装两台SFSLZ----3150KVA/110KVA三绕组变压器：U中%=10.5高U高低%=17、U低中%=6%。

供电电压等级，由用户选用35KV一种电压供电。

（2）备用电源：由B变电站接回一架空线路供电，只有在工作电源停电时，才允许投入备用电源。

（3）功率因数1、总降压变压电站主结线设计2、短路电流计算3、主要电气设备选择4、主要设备的继电保护设计课题二：某医院住宅楼供配电系统设计该医院住宅楼，总建筑面积50000平方米，共27层，地下一层，地上26层，高87米，其中-1层为机房，1-3层为商业用，4-26层为标准住宅。

要求正常情况下两路市网分别供电，当一路市网停电后，不重要的三级负荷（普通照明等）停电，重要的一、二级负荷（事故应急照明、加压风机、送排风机、消防电梯、生活水泵、消防控制室设备）切换至另一路市网线路继续供电。

教学楼供配电系统设计-建筑供配电与照明课程设计教学楼供配电系统设计是建筑供配电与照明课程设计中的一个重要部分。

下面是一个详细的教学楼供配电系统设计的步骤：1. 确定负荷需求：首先需要确定教学楼的负荷需求，包括照明、空调、电梯、计算机设备等。

根据教学楼的用途和规模，计算出每个房间或区域的负荷需求。

2. 确定电源容量：根据负荷需求计算出教学楼的总电源容量。

通常使用的电源是交流电，根据负荷需求确定所需的额定电压和额定电流。

3. 设计电缆线路：根据教学楼的布局和负荷需求，设计电缆线路。

需要确定每个房间或区域的电缆长度、截面积和材料。

根据电缆的额定电流和电压降，选择合适的电缆规格。

4. 设计配电盘：根据负荷需求和电缆线路设计，设计配电盘。

配电盘用于将电源分配到各个房间或区域。

需要确定配电盘的额定电流和额定电压，选择合适的开关和保护装置。

5. 设计照明系统：根据教学楼的照明需求，设计照明系统。

需要确定每个房间或区域的照明功率、灯具数量和位置。

根据照明系统的设计，选择合适的灯具和控制装置。

6. 安全考虑：在设计过程中，需要考虑供配电系统的安全性。

包括过载保护、短路保护、漏电保护等。

需要选择合适的保护装置和安全设备，确保供配电系统的安全运行。

7. 节能考虑：在设计过程中，需要考虑供配电系统的能耗和节能措施。

可以采用节能灯具、自动控制系统、能量回收装置等，减少能耗并提高能源利用效率。

8. 标准和规范：在设计过程中，需要遵循相关的标准和规范。

包括国家电气安全标准、建筑电气设计规范等。

确保供配电系统的设计符合安全和技术要求。

以上是一个教学楼供配电系统设计的详细步骤。

在实际设计中，还需要考虑具体的建筑结构、用途和预算等因素，进行合理的设计和优化。

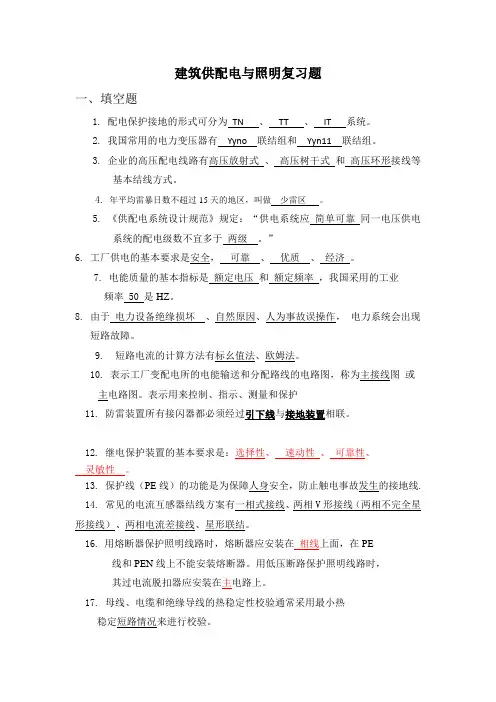

建筑供配电与照明复习题一、填空题1.配电保护接地的形式可分为TN 、TT 、IT 系统。

2.我国常用的电力变压器有Yyno 联结组和Yyn11 联结组。

3. 企业的高压配电线路有高压放射式、高压树干式和高压环形接线等基本结线方式。

4.年平均雷暴日数不超过15天的地区，叫做少雷区。

5. 《供配电系统设计规范》规定：“供电系统应简单可靠同一电压供电系统的配电级数不宜多于两级。

”6. 工厂供电的基本要求是安全，可靠、优质、经济。

7. 电能质量的基本指标是额定电压和额定频率，我国采用的工业频率 50 是HZ。

8. 由于电力设备绝缘损坏、自然原因、人为事故误操作，电力系统会出现短路故障。

9. 短路电流的计算方法有标幺值法、欧姆法。

10. 表示工厂变配电所的电能输送和分配路线的电路图，称为主接线图或主电路图。

表示用来控制、指示、测量和保护11. 防雷装置所有接闪器都必须经过引下线与接地装置相联。

12. 继电保护装置的基本要求是：选择性、速动性、可靠性、灵敏性。

13. 保护线（PE线）的功能是为保障人身安全，防止触电事故发生的接地线.14. 常见的电流互感器结线方案有一相式接线、两相V形接线（两相不完全星形接线）、两相电流差接线、星形联结。

16.用熔断器保护照明线路时，熔断器应安装在相线上面，在PE线和PEN线上不能安装熔断器。

用低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。

17. 母线、电缆和绝缘导线的热稳定性校验通常采用最小热稳定短路情况来进行校验。

18. 变压器的功率损耗包括铁损耗和铜损耗两部分。

19. 一级负荷中特别重要的负荷，除由两个独立电源供电外，尚应增设备用电源，并严禁其他负荷接入。

20. 各种高低压开关属开关类电气设备。

23.电弧是一种具有强光和高温的电游离现象。

25.我国常用的电力变压器有串联联结组和并联联结组。

26. 绝缘导线的敷设方式分明敷和暗敷两种。

27. 低压断路器按结构形式分装置式和万能式断路器两大类。

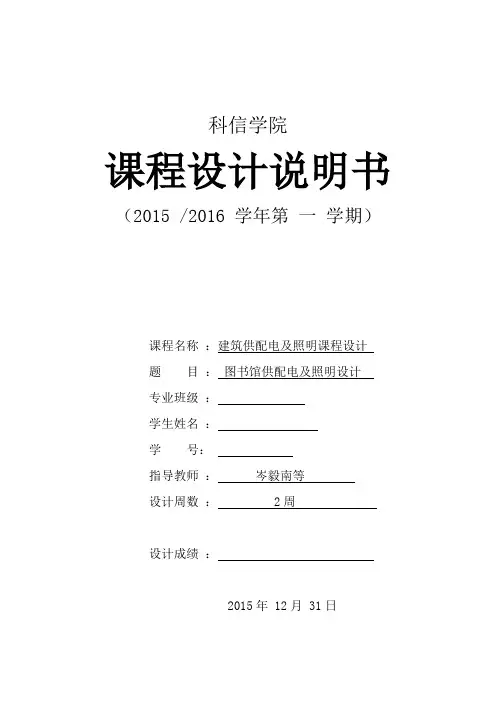

科信学院课程设计说明书（2015 /2016 学年第一学期）课程名称：建筑供配电及照明课程设计题目：图书馆供配电及照明设计专业班级：学生姓名：学号：指导教师：岑毅南等设计周数： 2周设计成绩：2015年 12月 31日一、设计题目图书馆供配电及照明设计二、课程设计目的学习了一学期的供配电及照明技术，通过学习课堂知识和课下做题练习，使我对该课程的理论知识有了具体而详细的理解，明白了供配电设计当中的一些基本要求和设计时的一些注意事项，还有对供配电系统中根据实际情况进行设备选型也有了大体上的了解。

另外掌握了照明设计当中设计规范和照明设备的选型及其一些照明设备的具体参数和设计规范。

本次课程设计主要是针对供配电及照明技术课程的一个全面的设计，目的首先是让我们了解整个系统设计的步骤，包括原始资料的整理与分析、负荷计算、变压器的选择和断路器的选择和整个供电系统图的设计；其次，是考察我们的思维方式，包括一些设备参数的选取和更个系统的供电质量的评定；最后，是对我们设计小组的团结合作精神的考验，大家只有齐心协力才能更好的完成设计任务。

本次课程设计使我们更加透彻的了解并很好的掌握了课本的理论知识，理论和实践相结合使我们的学习事半功倍。

三、课程设计要求在《供配电及其照明技术》课程设计中，设计的所有内容应符合我国的供配电系统及其照明标准中的有关供配电系统的各项技术指标和参数要求和电气设计规范，具体内容见《供配电及其照明技术》教材的附录的说明；在课程设计的各种图表中的符号要求符合《供配电及其照明技术》教材的附录中常用图形符号的说明；供配电及其照明系统设计中用到的产品应选择比较知名厂家的产品；供配电及其照明系统设计中用到的名词术语应与我国的供配电及其照明标准中的命名相一致。

四、供配电部分的设计本课程设计包括供配电的设计和室内照明设计两部分，供配电部分涉及到负荷的计算和设备的选型，照明部分主要是照明的有关计算和灯具的选型，最后是绘制CAD图。

供配电与照明设计总结1.引言1.1 概述概述部分的内容应该对整篇文章的主题进行简单介绍，提供背景信息，并概括文章的主要内容。

可以包括以下内容：概述：在建筑电气设计中，供配电与照明设计是至关重要的环节。

供配电设计是指为建筑物提供稳定、高效的电力供应系统，涉及电源选择、线路规划和安全性考虑等方面。

而照明设计则是为建筑物的各个空间提供合适的照明效果，包括照明需求分析、光源选择和灯具布置等内容。

本文将对供配电与照明设计进行总结，并提供相关要点和指导原则。

首先，我们将介绍供配电设计的要点，包括电源选择、线路规划和安全性考虑等方面。

其次，我们将探讨照明设计的要点，包括照明需求分析、光源选择和灯具布置等内容。

最后，我们还将介绍设备选型与安装的相关知识，包括设备选型原则、设备安装要点以及电气连接与接地等内容。

通过本文的阅读，读者将了解到如何进行有效的供配电与照明设计，并掌握相关的要点和指导原则。

这对于建筑电气设计的专业人士以及对此感兴趣的读者都将具有实用的参考价值。

接下来，我们将详细介绍供配电设计的要点，以及照明设计的要点，希望能够给读者带来帮助和启发。

1.2文章结构文章结构的目的是为了清晰地组织和呈现文章的内容，确保读者能够更好地理解和掌握供配电与照明设计的要点。

本文的文章结构主要包括以下几个部分：1. 引言：在这一部分，将对供配电与照明设计的概述进行介绍，包括其定义、背景和重要性。

同时，还会简要介绍整篇文章的结构和目的，以引导读者对后续内容的理解和期待。

2. 正文：本部分是文章的核心部分，详细阐述供配电与照明设计的要点。

其中，供配电设计要点包括电源选择、线路规划和安全性考虑；照明设计要点包括照明需求分析、光源选择和灯具布置；设备选型与安装包括设备选型原则、设备安装要点以及电气连接与接地。

每个要点都会进行详细的阐述和解释，包括相关原理、注意事项和实际应用示例，以便读者能够全面了解和掌握相关设计的重要细节。

3. 结论：在本部分，将对前文的供配电与照明设计要点进行总结，重点强调各个要点的关键内容和实践方法。

《建筑供配电与照明工程》课程标准（2020版）课程信息一、制订课程标准的依据本标准依据建筑智能化工程技术专业教学标准中的人才培养规格要求和对《建筑供配电与照明工程》课程教学目标要求而制订。

用于指导《建筑供配电与照明工程》课程建设与课程教学。

二、课程的性质本课程是高等职业技术教育建筑智能化工程技术专业必修的一门专业技术课程，属理论实践一体化的课程。

本课程以建筑电气工程中照明与供配电设计过程为导向，采用教学做一体化、任务驱动的教学模式，培养学生具备建筑电气照明与供配电工程识图及设计的专业能力。

三、本课程与其它课程的关系序号前期课程名称为本课程支撑的主要能力1建筑电工与电气控制技术掌握三相交流电路分析的基本理论与方法，掌握三相电动机工作和控制原理，具结合供配电工程进行电路分析与计算的能力，具备建筑电气控制图识读和设备元件选择能力。

2工程制图与CAD掌握建筑制图基本理论与方法，熟悉电气工程施工图表达，能够利用软件绘制施工图，具备认识建筑电气工程施工图的初步能力。

序号后续课程名称需要本课程支撑的主要能力1建筑设备自动化系统认识供配电与照明控制系统的系统组成，熟悉建筑设备监控技术规范，掌握系统控制要求和原理。

课程名称：建筑供配电与照明工程课程代码：A031XX0081课程学时：56+1W课程学分：4开课时段：第三学期适用专业：建筑智能化工程技术授课对象：大学二年级学生四、课程的教育目标（一）知识目标1）熟悉并掌握照明工程光照设计原理与识图方法2）熟悉并掌握照明工程电气设计原理与识图方法3）熟悉并掌握建筑供配电工程设计原理与识图方法4）熟悉并掌握建筑防雷与接地工程设计原理与识图方法5）熟悉并掌握电气规范在建筑供电与照明设计中的应用（二）能力目标1）能够识读并分析建筑电气施工图（包括高、低压配电系统、照明系统、防雷与接地系统）的能力2）具有正确获取岗位工作所需施工图信息的能力3）能够绘制建筑电气工程施工图的能力4）能够掌握一般低压供配电及照明、防雷与接地系统设计的能力（三）素质目标1）耐心、细致的工作态度，认真、严谨的工作作风2）团队意识、沟通交流能力，自我学习能力，分析问题和解决问题的能力五、课程的教学内容与学时序号学习情境（/模块/章）学时教学形式备注1模块1认识供配电及照明工程10理论实践一体化教学2模块2照明工程光照设计10理论实践一体化教学3模块3照明工程电气设计14理论实践一体化教学4模块4建筑供配电系统设计16理论实践一体化教学5模块5防雷与接地工程设计6理论实践一体化教学6模块6某多层楼房供配电与照明设计20（1w）实践教学课程实训六、课程教学设计情境/模块/章名称教学目标学习与训练内容载体选择学时教学方法手段与资源利用教学环境说明考核评价模块1．认识供配电及照明工程能够正确识读并初步分析建筑电气施工图（包括高、低压配电系统、照明系统）的能力1.认识高低压供配电工程；2.认识照明工程；3.认识照明工程常用术语载体：校区供配电及照明工程、学生宿舍电气施工图10学时方法手段：任务法、案例法、引导文、分组讨论与报告资源：照明工程施工图、《建筑照明设计标准》、《供配电系统设计规范》、《低压配电设计规范》、任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩：20%模块2.照明工程光照设计能够正确进行照明工程光照设计的能力1.电光源、照明器选择2.照明器布置3.照度计算及质量评价载体：已建学生宿舍实物及电气施工图10学时方法手段：任务法、案例法、引导文、分组讨论与报告资源：照明工程施工图、《建筑照明设计标准》、《照明设计手册》、任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩：20%模块3．照明工程电气设计能够正确进行照明工程电气设计的能力1.照明负荷供电方式选择2.照明负荷计算3.导线及电缆选择4.照明设备选择载体：已建学生宿舍实物及电气施工图14学时方法手段：任务法、案例法、引导文、分组讨论与报告资源：照明工程施工图、《照明设计手册》、《低压配电设计规范》、《工业与民用配电手册》、任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩：20%3模块4．建筑供配电电设计能够正确进行一般建筑供配电系统设计的能力1.一般负荷计算2.短路电流计算3.一般电气设备选择4.变电所主接线选择5.施工现场临时供电设计载体：某高层建筑电气施工图16学时方法手段：任务法、案例法、引导文、分组讨论与报告资源：建筑供配电工程施工图纸、《供配电系统设计规范》、《低压配电设计规范》、《工业与民用配电手册》、《民用建筑设计规范》任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩：20%模块5.建筑防雷与接地工程设计能够正确进行建筑防雷与接地工程设计的能力1．防雷工程设计2．接地工程设计载体：某高层建筑电气施工图6学时方法手段：任务法、案例法、引导文、分组讨论与报告资源：防雷与接地施工图纸、《建筑防雷设计规范》、《工业与民用配电手册》、《民用建筑设计规范》、任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩：20%模块6.某楼房供配电与照明设计、某小区电气施工图识图训练某楼房供配电与照明设计、某小区电气施工图识图训练1.某楼房光照设计2.某楼房电气设计3.某小区电气施工图识图训练载体：某楼房供电与照明设计、某小区电气施工图20（1w）方法手段：任务法、引导文、分组讨论与报告资源：某楼房土建施工图纸、某小区电气施工图纸、《工业与民用配电手册》、《民用建筑电气设计规范》、《照明设计手册》、图集、任务页、工作页、课件、模型、音频视频一体化教室过程考核与答辩、报告评价结合4七、教学基本条件1.教学团队的基本要求（1）教学团队人员的要求：3人。

建筑供配电与照明习题答案建筑供配电与照明习题答案在建筑领域中，供配电与照明是非常重要的一环。

供配电系统是建筑物内电力的分配与传输系统，而照明系统则是为了提供良好的照明效果而设计的。

在学习建筑供配电与照明的过程中，我们经常会遇到一些习题，下面是一些常见的习题及其答案，希望对大家有所帮助。

1. 什么是供配电系统的主要组成部分？供配电系统主要由电源系统、配电系统和用电设备组成。

电源系统包括变压器和发电机，用于将电能供应给配电系统。

配电系统则包括高压配电、低压配电和照明配电等。

用电设备包括各种电气设备和照明设备。

2. 请解释什么是三相电？三相电是指由三个相位相同但相位差120度的交流电组成的电力系统。

它比单相电更稳定，能够提供更大的功率。

三相电广泛应用于建筑供配电系统中。

3. 什么是照明设计中的照度？照度是指照明光束照射到某个表面上的光照强度，通常以勒克斯（lux）为单位。

照度的大小决定了被照亮物体的明暗程度。

在照明设计中，我们需要根据不同的场所和需求确定合适的照度水平。

4. 请解释什么是电气负荷计算？电气负荷计算是指根据建筑物的用电设备和照明需求，计算出建筑物所需的总负荷。

通过负荷计算，我们可以确定供配电系统的容量和配置，确保系统的正常运行。

5. 什么是照明控制系统中的感应开关？感应开关是一种能够根据人体活动感应光线的开关装置。

它可以根据人的存在与否自动控制照明设备的开关。

感应开关在节能照明中起到了重要的作用，能够有效减少能源的浪费。

6. 请解释什么是照明设计中的光色温度？光色温度是指光源发出的光线的颜色，通常以开尔文（Kelvin）为单位表示。

不同的光色温度对人的视觉效果和心理感受有不同的影响。

在照明设计中，我们需要根据不同的场所和需求选择合适的光色温度，以达到良好的照明效果。

7. 什么是建筑物的接地系统？建筑物的接地系统是为了保证建筑物内的电气设备安全而设计的。

接地系统通过将电气设备的金属外壳与地面连接，使得电流能够通过地面消散，防止电气设备的外壳带电，保护人身安全。

、建筑供电系统图表示整个工程供配电系统的各级组成和连接.、配电箱线路上标注回路的编号及导线的型号、规格、根数、敷设部位敷设方式等，照明配电系统图是配电装置加工订货的依据.、阅读建筑电气工程图的一般程序 1 看标题栏及图纸目录，2）看设计说明，3）看系统图/看平面布置图，5）看安装接线图，6）看设备材料表、电气照明施工图读图要点1）照明系统图部分2）照明平面图部分、开关标注为m3-(DZ20Y-200)-200/200则表示设备编号为m3，开关的型号为DZ20Y-200，额定电流为200A的低压空气断路器，、表示设备编号为m3，开关型号为DZ20Y-200，额定电流为200A的低压空气断路器，断路器的整定电流值为200A，引入导线为塑料绝缘铜线，三根50mm2，用悬式绝缘端子沿屋架敷设。
