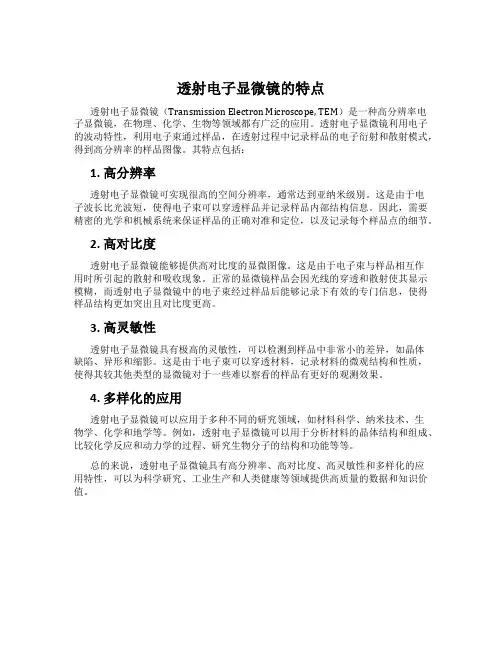

透射电子显微镜的特点透射电子显微镜（Transmission Electron Microscope, TEM）是一种高分辨率电子显微镜，在物理、化学、生物等领域都有广泛的应用。

透射电子显微镜利用电子的波动特性，利用电子束通过样品，在透射过程中记录样品的电子衍射和散射模式，得到高分辨率的样品图像。

其特点包括：1. 高分辨率透射电子显微镜可实现很高的空间分辨率，通常达到亚纳米级别。

这是由于电子波长比光波短，使得电子束可以穿透样品并记录样品内部结构信息。

因此，需要精密的光学和机械系统来保证样品的正确对准和定位，以及记录每个样品点的细节。

2. 高对比度透射电子显微镜能够提供高对比度的显微图像。

这是由于电子束与样品相互作用时所引起的散射和吸收现象。

正常的显微镜样品会因光线的穿透和散射使其显示模糊，而透射电子显微镜中的电子束经过样品后能够记录下有效的专门信息，使得样品结构更加突出且对比度更高。

3. 高灵敏性透射电子显微镜具有极高的灵敏性，可以检测到样品中非常小的差异，如晶体缺陷、异形和缩影。

这是由于电子束可以穿透材料，记录材料的微观结构和性质，使得其较其他类型的显微镜对于一些难以察看的样品有更好的观测效果。

4. 多样化的应用透射电子显微镜可以应用于多种不同的研究领域，如材料科学、纳米技术、生物学、化学和地学等。

例如，透射电子显微镜可以用于分析材料的晶体结构和组成、比较化学反应和动力学的过程、研究生物分子的结构和功能等等。

总的来说，透射电子显微镜具有高分辨率、高对比度、高灵敏性和多样化的应用特性，可以为科学研究、工业生产和人类健康等领域提供高质量的数据和知识价值。

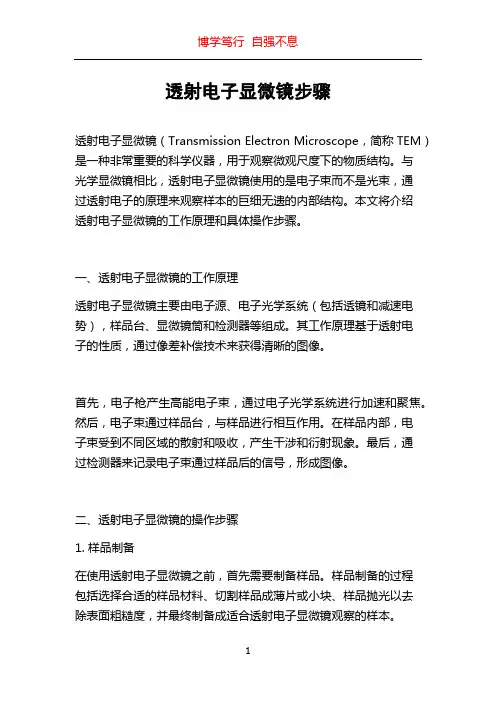

透射电子显微镜步骤透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种非常重要的科学仪器，用于观察微观尺度下的物质结构。

与光学显微镜相比，透射电子显微镜使用的是电子束而不是光束，通过透射电子的原理来观察样本的巨细无遗的内部结构。

本文将介绍透射电子显微镜的工作原理和具体操作步骤。

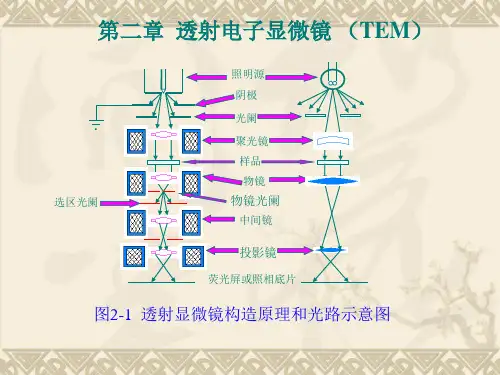

一、透射电子显微镜的工作原理透射电子显微镜主要由电子源、电子光学系统（包括透镜和减速电势），样品台、显微镜筒和检测器等组成。

其工作原理基于透射电子的性质，通过像差补偿技术来获得清晰的图像。

首先，电子枪产生高能电子束，通过电子光学系统进行加速和聚焦。

然后，电子束通过样品台，与样品进行相互作用。

在样品内部，电子束受到不同区域的散射和吸收，产生干涉和衍射现象。

最后，通过检测器来记录电子束通过样品后的信号，形成图像。

二、透射电子显微镜的操作步骤1. 样品制备在使用透射电子显微镜之前，首先需要制备样品。

样品制备的过程包括选择合适的样品材料、切割样品成薄片或小块、样品抛光以去除表面粗糙度，并最终制备成适合透射电子显微镜观察的样本。

2. 样品放置将制备好的样品放置在透射电子显微镜的样品台上。

为保持样品的稳定性，通常会采用样品夹具或胶水等固定样品。

3. 外层真空打开透射电子显微镜的真空系统，将内部气体抽取，创造一个接近真空的环境。

这样可以防止电子束与空气中的分子发生散射。

4. 对准样品通过调整透射电子显微镜的调节杆，使电子束对准样品。

这个过程需要耐心和细致的调整，以确保电子束准确地通过样品。

5. 选择合适的倍数和放大率根据需要观察的样品特性，选择合适的倍数和放大率。

透射电子显微镜通常具有多个倍数和放大率可以选择，以满足不同的观察需求。

6. 调整对焦和亮度通过调整透射电子显微镜的对焦调节手轮，使得样品图像清晰可见。

同时，可以通过调节透射电子显微镜的亮度调节手轮，使图像亮度适宜。

7. 记录图像通过透射电子显微镜的检测器记录图像。

透射电子显微镜的原理透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种利用电子束来观察物质微观结构的工具。

相对于光学显微镜，TEM可以提供更高的分辨率和更大的放大倍数，因此在研究纳米尺度物体和物质的晶体结构等方面具有独特的优势。

下面将介绍TEM的原理以及工作过程。

TEM的主要组成部分包括电子源、电子光学系统、样品台以及探测器。

第一部分是电子源。

TEM使用的是热阴极电子源，通过加热材料产生的电子可以使它们跨越电子能障形成电子束。

电子束的形成需要经过一系列的加速器和准直透镜等装置，以确保电子束稳定的强度和方向。

第二部分是电子光学系统。

TEM的电子光学系统由一个或多个透镜组成，包括准直透镜、磁透镜和目标透镜。

准直透镜用于平行化电子束，磁透镜用于对电子束进行聚焦，目标透镜用于调整电子束的焦距。

这些透镜的组合可以将电子束聚焦到非常小的尺寸上，从而实现高分辨率的成像。

第三部分是样品台。

样品台是放置待观察样品的平台，可以通过控制样品的位置、倾斜角度等参数来调节观察角度和焦距。

第四部分是探测器。

探测器是接收和记录电子束穿过样品时所发生的相互作用的装置，常用的探测器包括像差探测器（Diffraction Contrast Detector）和投影光学探测器（Projection Optics Detector）。

像差探测器可以测量样品中的晶体缺陷和晶体结构，而投影光学探测器可以获得样品的原子分布图像。

TEM的工作过程如下：首先，样品被制成非常薄的切片，并被放置在样品台上。

然后，电子束由电子源发出，并通过光学系统的透镜进行聚焦。

接下来，聚焦的电子束穿过样品，并与样品中的原子和分子发生相互作用。

这种相互作用包括电子-电子相互作用、电子-晶格相互作用和电子-原子核相互作用。

然后，电子束到达探测器，根据不同的探测器可以得到不同的信息。

像差探测器可以根据电子束的衍射来获得样品中的晶体结构信息，而投影光学探测器则可以获得样品的原子分布图像。

TEM电子显微镜工作原理详解TEM电子显微镜是一种高分辨率的分析仪器，能够在纳米尺度下观察材料的微观结构和成分，对于研究材料的性质和特性具有重要意义。

本文将详细介绍TEM电子显微镜的工作原理，包括透射电子显微镜和扫描透射电子显微镜。

透射电子显微镜（Transmission Electron Microscope，TEM）工作原理：透射电子显微镜主要由电子光源、透镜和探测器组成。

首先，电子光源发射高能电子束，这些电子从阴极发射出来，经过加速器获得较高的能量。

然后，电子束通过一系列的电磁透镜进行聚焦，使电子束变得更加细致和密集。

接着，电子束通过物质样本，部分电子被样本吸收或散射，形成透射电子。

这些透射电子被接收器捕获和放大成像，形成TEM图像。

透射电子显微镜的工作原理是基于电子的波粒二象性。

电子是一种粒子同时也是一种波动，其波动性质使得它具备非常短的波长，远远小于可见光的波长。

这使得TEM能够观察到比传统光学显微镜更小的尺度。

另外，透射电子显微镜在工作中还需要考虑电子束的束流强度、对样本的破坏性和控制样本与探测器之间的距离等因素。

TEM电子显微镜通过透射电子成像方式观察样本，因此对样本的制备要求非常高。

样品需要制备成非常薄的切片，通常厚度在几十纳米到几百纳米之间，以保证电子可以穿透。

对于一些无法制备成切片的样品，可以利用离子切割或焦离子技术获得透明的样品。

此外，在观察样本时需要避免污染和氧化等现象。

扫描透射电子显微镜（Scanning Transmission Electron Microscope，STEM）工作原理：扫描透射电子显微镜是透射电子显微镜的一种变种，它在透射成像的基础上加入了扫描功能。

STEM可以实现高分辨率的成像，同时也可以进行能谱分析和电子衍射。

STEM电子显微镜工作原理类似于透射电子显微镜，但需要注意的是，STEM使用的电子束并不需要通过所有的样本区域。

电子束只需通过样本中的一个小区域，然后扫描整个样本，因此样本制备要求和透射电子显微镜相比较低。

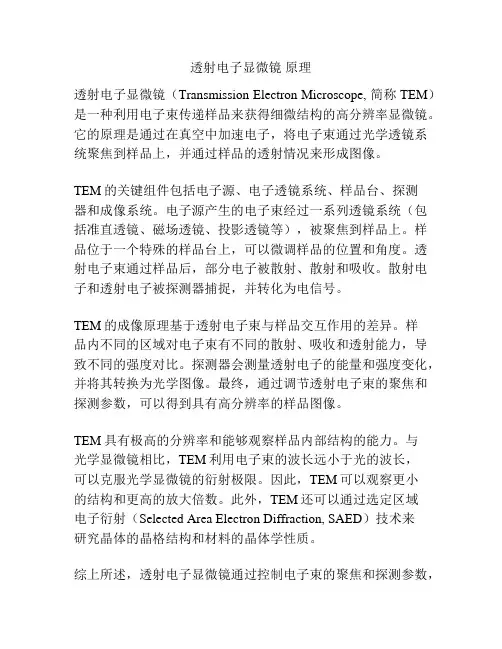

透射电子显微镜原理透射电子显微镜（Transmission Electron Microscope, 简称TEM）是一种利用电子束传递样品来获得细微结构的高分辨率显微镜。

它的原理是通过在真空中加速电子，将电子束通过光学透镜系统聚焦到样品上，并通过样品的透射情况来形成图像。

TEM的关键组件包括电子源、电子透镜系统、样品台、探测器和成像系统。

电子源产生的电子束经过一系列透镜系统（包括准直透镜、磁场透镜、投影透镜等），被聚焦到样品上。

样品位于一个特殊的样品台上，可以微调样品的位置和角度。

透射电子束通过样品后，部分电子被散射、散射和吸收。

散射电子和透射电子被探测器捕捉，并转化为电信号。

TEM的成像原理基于透射电子束与样品交互作用的差异。

样品内不同的区域对电子束有不同的散射、吸收和透射能力，导致不同的强度对比。

探测器会测量透射电子的能量和强度变化，并将其转换为光学图像。

最终，通过调节透射电子束的聚焦和探测参数，可以得到具有高分辨率的样品图像。

TEM具有极高的分辨率和能够观察样品内部结构的能力。

与光学显微镜相比，TEM利用电子束的波长远小于光的波长，可以克服光学显微镜的衍射极限。

因此，TEM可以观察更小的结构和更高的放大倍数。

此外，TEM还可以通过选定区域电子衍射（Selected Area Electron Diffraction, SAED）技术来研究晶体的晶格结构和材料的晶体学性质。

综上所述，透射电子显微镜通过控制电子束的聚焦和探测参数，利用透射电子与样品相互作用的差异，获得高分辨率的样品图像。

它是研究材料科学和纳米技术的重要工具。

透射电子显微镜的使用教程透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种高分辨率的显微镜，它能够通过电子束穿透样品，观察样品内部的结构和成分。

本文将介绍透射电子显微镜的使用教程，让读者了解如何正确操作这一仪器。

1. 仪器准备使用透射电子显微镜前，首先需要进行仪器的准备工作。

确保仪器处于良好的工作状态，例如检查电源、真空系统等。

同时，还应检查样品台、样品支架等配件是否完好。

此外，为了获得更好的成像效果，还需准备适当尺寸的透射电镜样品。

2. 样品制备将待观察的样品制备成符合要求的样品是使用透射电子显微镜的重要一步。

通常情况下，需要将样品制备成薄片，以保证电子束能够穿透样品。

这可以通过机械剥离、石墨化学剥离等方式实现。

制备好的样品应该放置在电镜网格上，并确保样品无尘、无气泡等。

同时，样品可以根据需要进行涂覆、染色等处理，以突出样品的特定结构。

3. 调试仪器参数在开始观察之前，需要根据样品的特点和使用需求调试透射电子显微镜的参数。

首先，根据样品的特性选择合适的加速电压和操作模式。

其次，通过调整透射电子显微镜的对焦系统和磁镜，确保电子束可以准确地聚焦在样品上。

此外，还需要适当调整透射电镜的亮度和对比度，以获得清晰的图像。

4. 开始观察调试好仪器参数后，就可以开始观察样品了。

将样品放置在样品台上，确保样品与电子束之间的距离适当。

随后，可以通过透射电子显微镜的视野调整系统选择感兴趣区域进行观察。

可以使用不同的放大倍数和透射电子干涉仪等设备来进一步细分样品，探寻内部结构和成分。

观察过程中，可以使用仪器自带的捕捉功能，记录感兴趣区域的图像和视频。

5. 数据处理和分析观察完成后，可以进行数据处理和分析。

透射电子显微镜通常配备了一些图像处理工具，可以进行图像的增强、滤波等操作。

此外，还可以使用电子衍射、原子能谱等技术，对样品进行更深入的分析。

通过数据处理和分析，可以得到关于样品结构、成分和性质的详细信息。

介绍透射电子显微镜的基本操作步骤透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种重要的科学仪器，它能够通过透射电子来观察物质的微观结构。

下面将介绍透射电子显微镜的基本操作步骤。

首先，在进行透射电子显微镜观察前，需要将要观察的样品制备成超薄切片。

制备过程涉及样品的固定、切割和薄化等步骤。

然后将切片安置在透射电子显微镜的样品台上。

接下来，调节透射电子显微镜的光学系统。

首先是对光源进行调节，确保其亮度适宜，以获得足够的透射电子束。

然后，调节透射电子束的聚焦，使其成为尖锐的平面波束。

这样能够提高图像的分辨率。

此外，还要选择适当的对比度和缺陷减弱方法，以获得清晰明亮的图像。

在样品观察过程中，需要控制透射电子显微镜的透射电子束。

通常可以通过调节"电子透镜"来控制透射电子束的聚焦、去散和照射位置等参数。

在对样品进行观察时，可以通过调节透射电子束的投射角度来得到不同的观察效果。

同时，透射电子显微镜还具备能量色散谱仪等附加设备，能够获取样品的化学成分信息。

在观察过程中，要注意对透射电子显微镜的环境进行有效控制。

因为透射电子显微镜的操作需要在真空环境下进行，以避免电子与气体分子的碰撞，从而影响透射电子束的传输。

此外，还需要对样品进行冷却或加热处理，以研究材料在不同温度下的性质变化。

最后，在观察结束后，需要对透射电子显微镜进行适当的维护和清洁工作。

对于显微镜的光学系统，需要保持清洁，以确保透射电子束的传输和成像质量。

对于样品台和样品抓取工具等部件，也需要保持干净和平稳。

总之，透射电子显微镜作为一种重要的科研工具，具有较高的分辨率和观察深度，可以用于观察材料的晶体结构、纳米颗粒、生物组织等。

了解透射电子显微镜的基本操作步骤，对于科学研究人员正确运用该仪器进行实验和观察具有重要意义。

通过合理操作透射电子显微镜，可以获得更加准确的样品信息，推动材料科学、纳米技术等领域的发展。

透射显微镜的工作原理
透射电子显微镜（Transmission Electron Microscope, TEM）是
一种利用电子束传递来对样品进行观察和分析的仪器。

它在细胞生物学、材料科学等领域发挥着重要作用。

透射电子显微镜的工作原理可以分为以下几个步骤：
1. 电子源产生电子束：透射电子显微镜使用一个电子枪产生高速的电子束。

电子束首先通过专门设计的系统进行聚焦和收束，以保证电子束的直径足够小。

2. 束缚电子（束缚脱电子）：电子束通过束流进样品。

所谓束缚电子指的是样品原子中的电子在电子束的作用下被激发到较高能级，这样使得它们遵循一定的路径发射出来，形成散射电子和被束囚电子。

这些束缚电子会以不同的角度散射出电子束。

3. 透射电子的形成：束囚电子的路径会受到样品物质的阻碍而改变方向，其中一部分束囚电子将经过样品而形成透射电子。

透射电子在通过样品时会和样品的原子、分子以及晶体结构发生相互作用。

4. 透射电子的收集和分析：透射电子进入显微镜的透射电子探测器，探测器会将透射电子转化为电荷信号，并将信号传递给显示屏或电子学器件。

然后根据散射模式和信号的强度，可以确定样品的结构、形态和成分。

通过透射电子显微镜，我们可以观察到极小的事物，像原子和分子，因为电子的波长比光的波长小得多。

在透射电子显微镜
中，细致的样品制备、高真空环境以及精密的光学系统都是保证获得高分辨率和清晰图像的关键。

透射电镜原理1. 简介透射电镜（Transmission Electron Microscope，简称TEM）是一种高分辨率的电子显微镜，利用经过样品的电子束的透射来观察样品的内部结构。

相比于光学显微镜，透射电镜具有更高的分辨率，可以观察更小尺寸的样品细节。

2. 透射电镜组成一个典型的透射电镜主要由电子源、透镜系统、样品台、探测装置和图像展示装置等组成。

2.1 电子源电子源是透射电镜中产生电子束的关键部分，常用的电子源有热阴极和场发射阴极两种。

热阴极是通过加热金属材料产生热电子，而场发射阴极则是利用高电场下的电子发射效应产生电子束。

热阴极常用于低分辨率的透射电镜，而场发射阴极适用于高分辨率的透射电镜。

2.2 透镜系统透镜系统主要包括透镜和磁透镜。

透镜用于聚焦电子束，帮助提高分辨率；磁透镜则通过调节磁场来控制电子束的聚焦和偏转。

2.3 样品台样品台是放置样品的平台，用于固定和调节样品。

在透射电镜中，样品需要制备成非常薄的切片，常常需要使用特殊的技术来制备样品。

2.4 探测装置探测装置用于检测透射电镜中经过样品的电子束，常用的探测装置有荧光屏、摄像机和数码相机等。

这些装置能够将透射电镜中观察到的显微图像转化成可视化的图像。

2.5 图像展示装置图像展示装置常用于将透射电镜中观察到的图像显示在屏幕上，以便研究人员进行实时观察和分析。

3. 透射电镜工作原理透射电镜的工作原理可以简述为：电子源产生的电子束经过透镜系统聚焦后，通过样品，然后被探测装置检测。

在透射过程中，电子束与样品中的原子与分子相互作用，产生透射电子和散射电子。

通过探测透射电子的信号，可以获取样品的显微图像。

在透射过程中，电子束与样品间的相互作用是多种多样的，包括弹性散射、非弹性散射、透射、倒散射等。

其中，透射是电子束穿过样品而没有发生散射的过程。

通过控制透镜系统的参数，可以实现对电子束的聚焦以及对样品的深度扫描，从而获得样品的显微结构信息。
