半导体器件电学性模拟silvacoatlas介绍

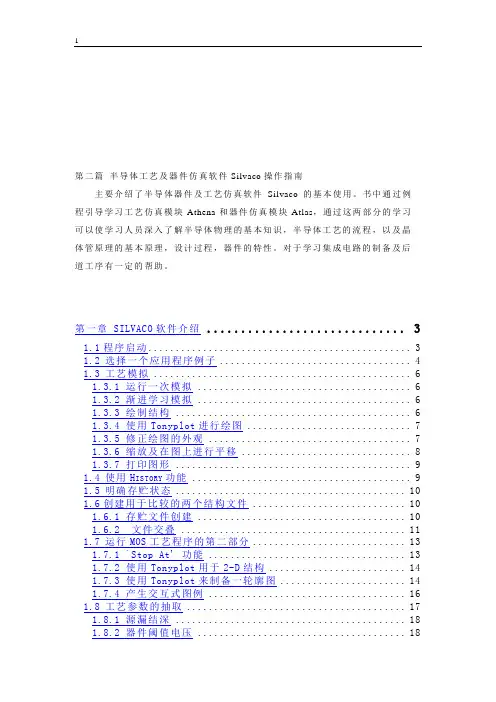

第二篇半导体工艺及器件仿真软件Silvaco操作指南主要介绍了半导体器件及工艺仿真软件Silvaco的基本使用。

书中通过例程引导学习工艺仿真模块Athena和器件仿真模块Atlas，通过这两部分的学习可以使学习人员深入了解半导体物理的基本知识，半导体工艺的流程，以及晶体管原理的基本原理，设计过程，器件的特性。

对于学习集成电路的制备及后道工序有一定的帮助。

第一章 SILVACO软件介绍 (3)1.1程序启动 (3)1.2选择一个应用程序例子 (4)1.3工艺模拟 (6)1.3.1 运行一次模拟 (6)1.3.2 渐进学习模拟 (6)1.3.3 绘制结构 (6)1.3.4 使用Tonyplot进行绘图 (7)1.3.5 修正绘图的外观 (7)1.3.6 缩放及在图上进行平移 (8)1.3.7 打印图形 (9)1.4使用H ISTORY功能 (9)1.5明确存贮状态 (10)1.6创建用于比较的两个结构文件 (10)1.6.1 存贮文件创建 (10)1.6.2 文件交叠 (11)1.7运行MOS工艺程序的第二部分 (13)1.7.1 `Stop At' 功能 (13)1.7.2 使用Tonyplot用于2-D结构 (14)1.7.3 使用Tonyplot来制备一轮廓图 (14)1.7.4 产生交互式图例 (16)1.8工艺参数的抽取 (17)1.8.1 源漏结深 (18)1.8.2 器件阈值电压 (18)1.8.3 电导及偏压曲线 (18)1.8.4 一些薄层电阻 (20)1.8.5 沟道表面掺杂浓度 (20)1.9器件模拟 (21)1.9.1 器件模拟界面工艺 (21)1.9.2 建立器件模拟 (21)1.9.3 执行器件模拟 (22)1.9.4 抽取器件参数 (22)第二章电阻仿真及阻值抽取 (23)第三章扩散二极管仿真 (33)2.1硼扩散 (33)2.2进行MESH的实验 (38)2.3绘制杂质掺杂轮廓曲线 (39)2.4查看抽取结果 (40)第四章 NMOS电学特性仿真 (42)3.1NMOS例子加载 (42)3.2T ONYPLOT操作 (43)3.3查看电学仿真结果 (47)第五章工艺流程的横断面观察 (50)4.1初始化衬底 (50)4.2氧化层屏蔽 (50)4.3NWELL注入 (51)4.4PWELL注入 (51)4.5场氧化层生长 (52)4.6 阱推进52第一章 Silvaco软件介绍本章将介绍下面两个VWF（虚拟wafer制备）交互工具的基本使用：•Deckbuild：VWF运行时控制应用程序。

§4 工艺及器件仿真工具SILVACO-TCAD本章将向读者介绍如何使用SILVACO公司的TCAD工具ATHENA来进行工艺仿真以及ATLAS来进行器件仿真。

假定读者已经熟悉了硅器件及电路的制造工艺以及MOSFET和BJT 的基本概念。

4.1 使用ATHENA的NMOS工艺仿真4.1.1 概述本节介绍用ATHENA创建一个典型的MOSFET输入文件所需的基本操作。

包括：a. 创建一个好的仿真网格b. 演示淀积操作c. 演示几何刻蚀操作d. 氧化、扩散、退火以及离子注入e. 结构操作f. 保存和加载结构信息4.1.2 创建一个初始结构1 定义初始直角网格a. 输入UNIX命令：deckbuild-an&，以便在deckbuild交互模式下调用ATHENA。

在短暂的延迟后，deckbuild主窗口将会出现。

如图4.1所示，点击File目录下的Empty Document，清空DECKBUILD文本窗口；图4.1 清空文本窗口b. 在如图4.2所示的文本窗口中键入语句go Athena ；图4.2 以“go athena”开始接下来要明确网格。

网格中的结点数对仿真的精确度和所需时间有着直接的影响。

仿真结构中存在离子注入或者形成PN结的区域应该划分更加细致的网格。

c. 为了定义网格，选择Mesh Define菜单项，如图4.3所示。

下面将以在0.6μm×0.8μm 的方形区域内创建非均匀网格为例介绍网格定义的方法。

图4.3 调用ATHENA网格定义菜单2 在0.6μm×0.8μm的方形区域内创建非均匀网格a. 在网格定义菜单中，Direction（方向）栏缺省为X；点击Location（位置）栏并输入值0；点击Spacing（间隔）栏并输入值0.1；b. 在Comment（注释）栏，键入“Non-Uniform Grid(0.6um x 0.8um)”,如图4.4所示；c. 点击insert键，参数将会出现在滚动条菜单中；图4.4 定义网格参数图 4.5 点击Insert键后d. 继续插入X方向的网格线，将第二和第三条X方向的网格线分别设为0.2和0.6，间距均为0.01。
