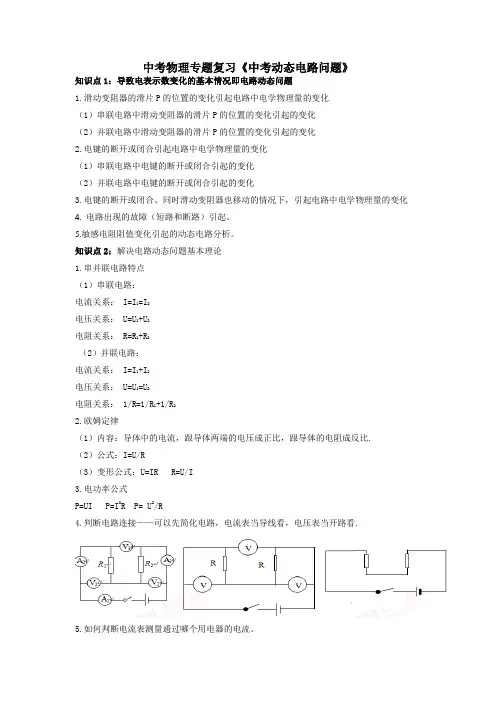

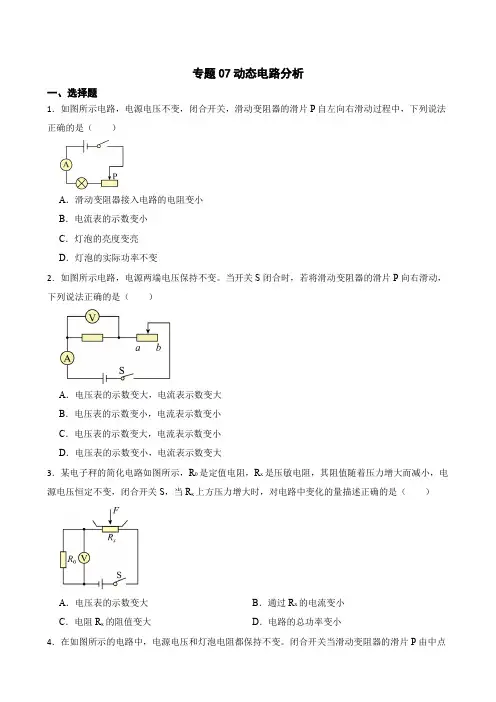

2014年中考物理复习专题—动态电路分析题
1．（2012?东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（）
A．电流表A1和电压表V1
B．电流表A1和电压表V2
C．电流表A2和电压表V1
D．电流表A2和电压表V2
2．（2012?丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（）
A．S1、S2都断开，电流表无示数，电压表示数为3V
B．只闭合S1，电流表示数为，电压表无示数
C．只闭合S2，电流表示数为，电压表示数为3V
D．S1、S2都闭合，电流表示数为，电压表示数为2V
3．（2012?达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将（）
A．变小B．不变C．变大D．无法判断
4.（2012?赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P 向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（）
A．A1表示数变大，V1表示数变大
B．A1表示数变大、V1表示数变小
C．A1表示数变小、V1表示数变小
D．A1表示数变小、V1表示数变大
5．（2012?包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻R x 的电路是（）
A．B．C．D．
6．（2011?遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）
A．9：10 B．4：3
C．3：4 D．5：2
8．（2011?株洲）小朱在测量一电阻的阻值时，用相同的
器材设计了两个电路，电路图如图所示．若把滑动变阻
器的滑片从最左端移到最右端（电压表、电流表均未超
过量程），下列说法正确的是（）
A．甲图的电压表示数变化范围大B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大D．甲图和乙图的电流表示数变化范围一样大
9．（2011?营口）如图，只闭合开关S1，灯L1、L2都发光；再闭合开关S2，下列说法正确的是（）
A．灯L1变暗B．灯L2变暗
C．电流表示数变大D．电路的总功率变小
10．（2011?雅安）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数
为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（）
A．电压表示数大于2V，应将滑片P向左滑
B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑
11．（2011?潍坊）小华家住农村，为了安装简要自来水系统，他在所居住的二层楼顶上安装了一个较大塑料蓄水罐．为了防止水泵向罐中注水时溢出，
小明根据所学物理知识自制了一个水位自动报警器，如图所示．长
方形绝缘容器A固定在储水罐上部，内部左右两面插有竖直薄金
属板，并与电路连接，底部有一小孔与罐水相通，小孔距储水罐底部．注水时，
闭合开关S，当罐中水进入容器A后，电铃会自动响起，及时提醒中断注水（ρ
=×103kg/m3，g=10N/kg）．则（）
水
A．水没有进入容器A之前，电路没有接通，电铃不响
B．水进入容器A后，水位越高，两金属板间水的电阻越小
C．水进入容器A后，水位越高，电路中的电流越小
D．水刚进入小孔时，罐底受到水的压强为×103Pa
12．（2011?泉州）如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示
数为，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭
合，电流表的．则（）
A．R1=16ΩB．R1=40Ω
C．R2=16ΩD．R2=24Ω
13．（2011?青海）如图所示，当开关S断开和闭合时，电流表示数之比是1：4，则电阻R1和R2之比是（）
A．1：4 B．4：1
C．1：3 D．2：3
用了下图中的某个电路，已知R1=R2＜15．（2011?南京）在探究电路的电压规律实验时
R3，电压表V1、V2和V3的读数分别为、和．实验时的电路图应是（）
A．B．C．D．
16．（2011?南昌）如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1：2，只闭合S2时，R两端电压与R2两端电压之比为1：4，当滑片P移动到b端，则（）A．只闭合S1时，滑动变阻器两端电压与R1两端电压之1：1
B．只闭合S2时，滑动变阻器两端电压与R2两端电压之1：1
C．当S1、S2闭合时，通过R1与R2的电流之比是1：2
D．当S1、S2闭合时，通过R1与R2的电流之比是1：1
18．（2011?合川区）在右图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）
A．电压表的示数变化范围为1V～6V
B．电流表的示数变化范围为～
C．电压表的示数变大，电流表的示数变小
D．电流表和电压表的示数都不变
19．（2011?桂林）如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图所示．则下列判断正确的是（）
A．电源电压为10V B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为
20．（2011?贵港）如图所示，设电源电压保持不变，R1=10Ω．当闭合开关S滑动变阻器的滑片P在中点c时，电流表的示数为，移动滑动变阻器的滑片P至最右端b时，电流表的示数为．则电源电压U和
滑动变阻器R 2的最大阻值分别为（）
A．6V 20ΩB．5V 25ΩC．6V 30ΩD．5V 15Ω
22．（2011?北京）如图所示电路，电源两端电压保持不变．闭合开关
S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）
A．电压表V1示数变小，电压表V2示数变大，电流表示数变小 B
．电压表V1示数变大，电压表V2示数变小，电流表示数变小
