PEGF生产现场区域划线及标识管理规范

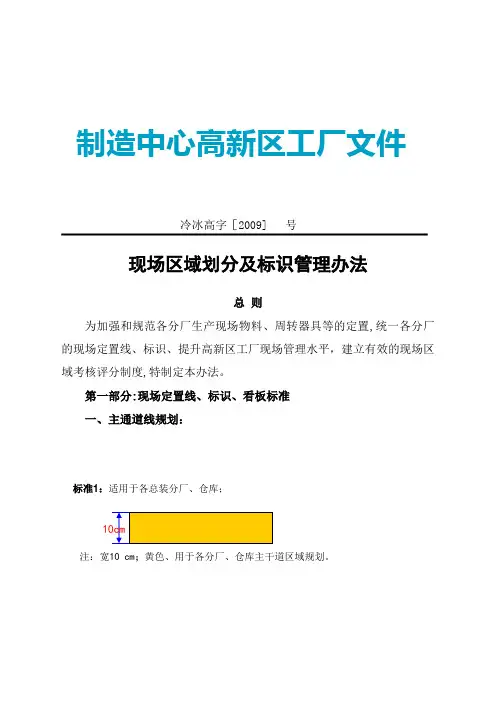

制造中心高新区工厂文件冷冰高字［2009] 号现场区域划分及标识管理办法总则为加强和规范各分厂生产现场物料、周转器具等的定置,统一各分厂的现场定置线、标识、提升高新区工厂现场管理水平，建立有效的现场区域考核评分制度,特制定本办法。

第一部分:现场定置线、标识、看板标准一、主通道线规划：标准1：适用于各总装分厂、仓库；注：宽10 cm；黄色、用于各分厂、仓库主干道区域规划。

二、除主通道线外其他的分隔线规划：三、工作区域规划：四、工装及物料定位:注：宽5cm ；黄色、用于车间、仓库非主干道区域内分隔规划。

注：长10cm；宽5 cm ；黄色、用于工装及物料定位。

标准4：适用于各分厂标准3：适用于各分厂 注：宽10cm ；黄色、用于生产工作区规划。

工作区域内不做细致划分，只划外框线，区域内物料用定位标识定位。

作业区域规划线作业区域内定位标识标准2：适用于各分厂五、通道转弯处倒角标准：六、定置区域车辆进出口标准：七、不合格品区规划：10cm135 o50cm标准5：适用于各分厂、各仓库 5cm注：宽5cm ；红色、用于不合格品区规划。

不合格品区域线如在物料区黄线内侧划，不覆盖黄线。

特别提示：红色的划线仅用于不良品或危险的警示，其他地方不可乱用。

标准6：适用于各分厂 用于各分厂、仓库主干道区域规划。

用于车间、仓库非主干道区域内分隔规划。

定置区域车辆进出口处采用断续线。

八、叉车定位：九、指示箭头标准：注：总长22cm,宽 6cm,黄色、用于物料暂存区物料投放指示标准。

其“紧急通道” 四字字体隶书,230号，红色标准9：紧急通道箭头，适用于各分厂注：长175cm ， 宽80 cm ，黄色；用于叉车定位标准。

序号为“华文琥珀”字体，外环内直径为30cm,外直径35cm.标准7：适用于各分厂标准8：物流指示箭头，适用于各分厂十、消防器材存放区域规划:注：根据安全标准确定整体面积，线宽均采用5cm,斜线采用线宽 5cm ，45度角；间隔空间也为5cm ；黄色、用于消防器材存放区域规划;当存在区域是沿主通道侧时，则靠通道侧以主通道线体为边。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类--黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--黄色油漆虚线、线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（靠墙的部分不用划线）；图例：60mm150mm150mm150mm60mm60mm80mm120mmD 类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A 类—设备的定位：所有可移动设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的靠近通道面外侧中间部位张贴A4大小的标识注明“XX 工作台/设备”字样，并陪照片。

图例：B 类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：2cm 5cm50mm50mm20cm5cm不合格品区 20c m5cm20cm2c m不合格品区C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：20cm5cm2cm5cmD类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：20cm2cm5cmE类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位图例：物料周转车停放区区域大小由车的大小确定通道5cm 5cm图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B3cm1cm6、区域标识牌设置名称规格尺寸材料版面放置方式工位300*200mm 金属或塑料白底蓝字悬挂放置设备状态标识200*150mm 铝塑或泡沫正常运行（绿色）故障维修（红色）停用保养（黄色）悬挂放置安全重要区域标识400*300mm 金属或铝塑“安全重点区”字样醒目位立式放置区域标识300*200mm 金属或塑料白底蓝字（废品：用红字）立式放置7、其他注意事项1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

区域划分及标识管理规定总 则为加强规范公司厂区及生产现场的铸件、物料、器具、车辆等物品的定置，统一规范现场定置线、标识、提升现场管理水平，建立有效的现场区域，特制定本办法。

一、 主通道线规划：二、区域规划：三、分隔线规划：注：宽度：8 cm ；颜色：黄色；油漆：马路专用漆个人岗位活动区域请留划1米虚线出入口（参照6）8cm标准：区域内分隔线、个人岗位活动区域 区域内分隔线10cm 标准：工作区域划分、大面积区划物品存放区划、大面积物件设备存放区域划分 注：宽度：10 cm ；颜色：黄色；油漆：马路专用漆厂区外围：其它作业区域划线定位 厂区内部：工作区域划线定位、仓库 工作区域 规划线定位标 识线12cm注：宽度：12 cm ；颜色：黄色；油漆：马路专用漆厂区外围：马路划线定位厂区内部：通道、行人、车辆行驶路线定位标准：适用于马路、生产现场、仓库；四、定位线五、转弯处倒角标准：六、定置区域车辆进出口标准：七、不合格品区规划：10cm135o60cm注：宽度：8 cm ；颜色：黄色；油漆：马路专用漆依据存放物品实际尺寸定位（如仓库可依据木托、铁托实际大小）标准：适用于物品定置管理30 cm90o 8cm存放的物品以上为虚线规格，本规格为标准虚线参照。

用于车间、仓库非主干道区域内可移动物体分隔规划。

标准：定置区域车辆进出口处【采用虚线】。

标准：适用于各拐角处 线宽依照主线实际线宽调整注：宽度：依照主线实际宽度；颜色：黄色；油漆：马路专用漆八、车辆定位：九、指示箭头标准：注：长：22cm ， 宽：6cm ，颜色：黄色；油漆：马路专用漆用于物料暂存区物料投放指示紧急通道90o 80cm 60cm15cm10cm注：总长80cm ， 宽15 cm ；黄色、用于紧急通道指示标准。

其“紧急通道” 四字字体隶书,230号，红色标准9：紧急通道箭头8.5cm4cm22cm6cm3cm①②车宽车长10cm10cm 30cm注：长：依照实际车长， 宽：依照实际车宽，颜色：黄色；油漆：马路专用漆序号为“宋体”字体，外环内直径为30cm,外直径35cm.8cm注：宽度：8 cm ；颜色：红色；油漆：马路专用漆 特别提示：红色的划线仅用于不良品或危险的警示，其他地方不可乱用。

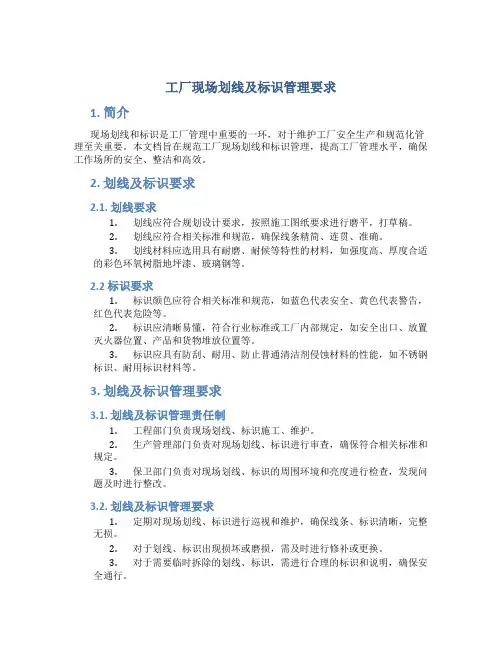

工厂现场划线及标识管理要求1. 简介现场划线和标识是工厂管理中重要的一环，对于维护工厂安全生产和规范化管理至关重要。

本文档旨在规范工厂现场划线和标识管理，提高工厂管理水平，确保工作场所的安全、整洁和高效。

2. 划线及标识要求2.1. 划线要求1.划线应符合规划设计要求，按照施工图纸要求进行磨平，打草稿。

2.划线应符合相关标准和规范，确保线条精简、连贯、准确。

3.划线材料应选用具有耐磨、耐候等特性的材料，如强度高、厚度合适的彩色环氧树脂地坪漆、玻璃钢等。

2.2 标识要求1.标识颜色应符合相关标准和规范，如蓝色代表安全、黄色代表警告，红色代表危险等。

2.标识应清晰易懂，符合行业标准或工厂内部规定，如安全出口、放置灭火器位置、产品和货物堆放位置等。

3.标识应具有防刮、耐用、防止普通清洁剂侵蚀材料的性能，如不锈钢标识、耐用标识材料等。

3. 划线及标识管理要求3.1. 划线及标识管理责任制1.工程部门负责现场划线、标识施工、维护。

2.生产管理部门负责对现场划线、标识进行审查，确保符合相关标准和规定。

3.保卫部门负责对现场划线、标识的周围环境和亮度进行检查，发现问题及时进行整改。

3.2. 划线及标识管理要求1.定期对现场划线、标识进行巡视和维护，确保线条、标识清晰，完整无损。

2.对于划线、标识出现损坏或磨损，需及时进行修补或更换。

3.对于需要临时拆除的划线、标识，需进行合理的标识和说明，确保安全通行。

4.对于现场划线、标识过多导致视觉混乱的，应适当减少或调整。

5.对于现场划线、标识的问题和改进建议，工程、生产、保卫等各部门应互相沟通，及时整改并完善管理体系。

4. 结语本文档旨在规范工厂现场划线及标识管理，提高安全生产管理水平，确保工作场所的安全、整洁和高效。

各部门应积极配合，认真执行管理要求，建立健全现场划线及标识管理体系。

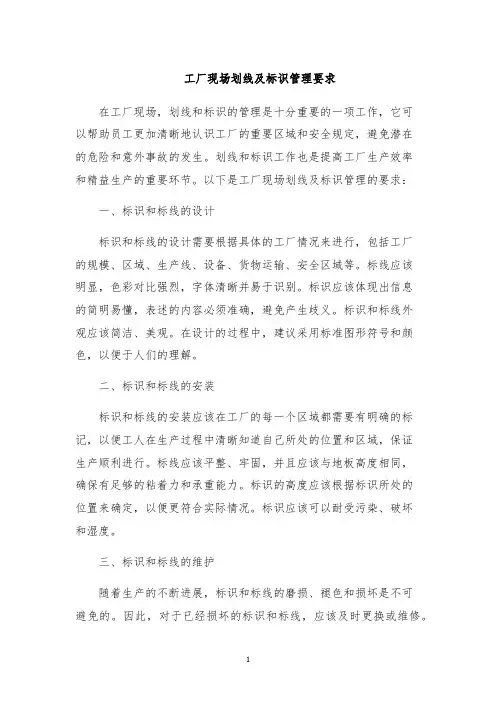

工厂现场划线及标识管理要求在工厂现场，划线和标识的管理是十分重要的一项工作，它可以帮助员工更加清晰地认识工厂的重要区域和安全规定，避免潜在的危险和意外事故的发生。

划线和标识工作也是提高工厂生产效率和精益生产的重要环节。

以下是工厂现场划线及标识管理的要求：一、标识和标线的设计标识和标线的设计需要根据具体的工厂情况来进行，包括工厂的规模、区域、生产线、设备、货物运输、安全区域等。

标线应该明显，色彩对比强烈，字体清晰并易于识别。

标识应该体现出信息的简明易懂，表述的内容必须准确，避免产生歧义。

标识和标线外观应该简洁、美观。

在设计的过程中，建议采用标准图形符号和颜色，以便于人们的理解。

二、标识和标线的安装标识和标线的安装应该在工厂的每一个区域都需要有明确的标记，以便工人在生产过程中清晰知道自己所处的位置和区域，保证生产顺利进行。

标线应该平整、牢固，并且应该与地板高度相同，确保有足够的粘着力和承重能力。

标识的高度应该根据标识所处的位置来确定，以便更符合实际情况。

标识应该可以耐受污染、破坏和湿度。

三、标识和标线的维护随着生产的不断进展，标识和标线的磨损、褪色和损坏是不可避免的。

因此，对于已经损坏的标识和标线，应该及时更换或维修。

防止因标识和标线遗失或褪色导致工人误导或产生安全问题。

同时也要定期清洁和维护标识和标线，以保证标识和标线保持清晰和美观，这也是提高工人生产效率的重要因素。

四、员工的安全意识教育和培训将生产环境中的标识和标线在一定程度上的安全性能在一定程度上减少了工人的安全风险，更重视员工的安全教育和培训是提高安全管理工作的关键。

工人在工作所须接触的标识和标线也应该在安全教育和培训中得以重点强调，以便更好地了解安全区域、高风险区域和有效的应急保障措施。

标识和标线管理是工厂安全管理条款不可或缺的一部分，正确的标识和标线的设计、安装和维修才能将其充分发挥出来的作用，加强员工安全意识教育和培训也是工厂管理的重点内容，合理安排合理的安全管理策略，加强标识和标线的管理，可以有效地保障工厂生产的顺利进行。

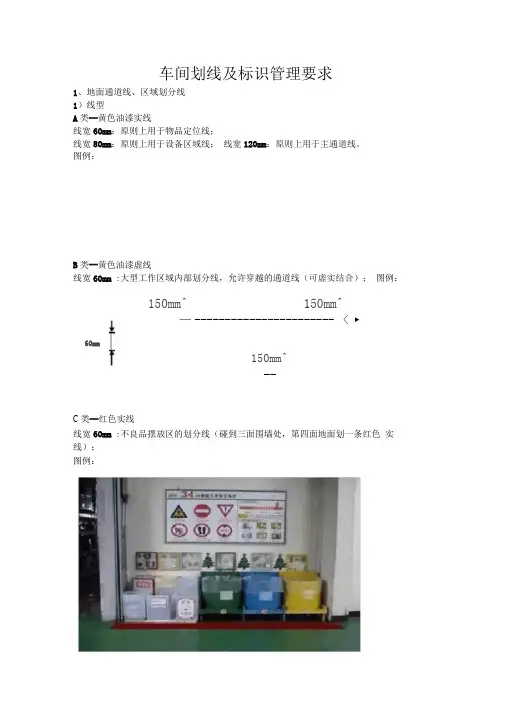

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm :大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：150mm^ 150mm^—----------------------- < ►60mm150mm^--C类--红色实线线宽60mm :不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2）定位线A类一设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“X工作台/设备”字样。

图例：20匚m屮■-- ・B类一不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm K 40cm,则直接采用封闭实线框定位; 图例：C类一消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类一物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类一消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类一移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：物料周转车停放区区域大小由车的大小福定G 类--货架的定位 图例：非通道?cni^ 5 cm*1通道H 类--门开闭线 图例：■£5riz 54Lg5 cm-1..—F 一'12CMStmt 1i —i —;cm*'5 cm*I 类--限高线 图例:1\ Scm+J眼高15m2kJ 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区 域、提醒行走注意的区域、提醒碰头的部位等； 图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒; 图例：5CH1I 1 5cni^Jt”鲁弓弋蛍凶田g Bt*由i 殳信贯度晞消防栓.配电柜等卩2、通道划线图例：妇色斜"fit脸废为通道參的1/2義渚1/3i知嶽运机具须跨越gft. Si迪處民3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类—-黄色油漆实线线宽 60mm：原则上用于物品定位线;线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线.图例:B类-—黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合)；图例：C类-—红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线,消防通道线；图例:2）定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例:B类—不良品区（废弃物的回收桶、箱、不良品放置架)定位用红色线，如果定位范围小于40cm×40cm,则直接采用封闭实线框定位；图例:C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线;图例:D类-物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例:E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线;图例：F类—移动式设备的定位(如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类——货架的定位图例：H 类——门开闭线图例：I 类——限高线图例:J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类-—台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色（明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致.4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌(贴在柜门左上角）,标明工具类别，负责人.图例：以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范.5、车间物料标识牌车间内部的物料放置点、待加工、已加工物料放置点，对物料名称、数量、规格以及最大上限的控制。

1、地面通道线、区域划分线1)线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm80mm120mmD 类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2) 定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：2cm 5cm60mm50mm50mm20cm5cmB 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：2cm5cm5cm5cm20cm不合格品区 20c m5cm20cm2c m20cm2cm5cmE 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B3cm1cm----------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 6、区域标识牌设置名称 规格尺寸 材料 版面 放置方式工位 300*200mm 金属或塑料 白底蓝字 悬挂放置设备状态标识 200*150mm 铝塑或泡沫 正常运行（绿色）故障维修（红色）停用保养（黄色） 悬挂放置安全重要区域标识400*300mm 金属或铝塑 “安全重点区”字样 醒目位立式放置 区域标识 300*200mm 金属或塑料 白底蓝字（废品：用红字） 立式放置7、其他注意事项1) 垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

车间划线及标识治理要求一、地面通道线、区域划分线1〕线型A类--黄色油漆实线线宽 60mm：原那么上用于物品定位线；线宽 80mm：原那么上用于设备区域线；线宽120mm：原那么上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，许诺穿越的通道线〔可虚实结合〕；图例：C类--红色实线线宽60mm：不良品摆放区的划分线〔碰着三面围墙处，第四面地面划一条红色实线〕；图例：D类-黄色与黑色组成的斜纹斑马线〔倾斜45º〕危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空局部注明“XX工作台/设备〞字样。

图例：B类—不良品区〔废弃物的回收桶、箱、不良品放置架〕定位用红色线，若是定位范围小于40cm×40cm，那么直接采纳封锁实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位利用红白警示定位线；图例：D类—物料码放架与形状规那么的经常使用物品、所有能够移动或容易移动的设备的定位利用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位利用黄白相间的斑马式填充线；图例：F类—移动式设备的定位〔如液压叉车、电动叉车、物料周转车等〕利用黄线周围定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气操纵柜等；提示作业操作注意的区域、提示行走注意的区域、提示碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：二、通道划线图例：3、刷油漆的本卷须知因电脑显示成效与实际颜色有必然的误差，可依照各类颜色(明黄色、天蓝色、大红色、标准绿色)的实际成效调配颜色，但要求与电脑所显示的色样成效接近，且在工厂内部维持一致。

区域划线标准一、地面通道线、区域划分线1)线型A 类—明黄色油漆实线线宽 50mm ：原那么上用于所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；线宽 100mm ：原那么上用于大型生产车间、大型仓库的主通道线； 线宽120mm ：原那么上用于厂区交通线。

图例：B 类—明黄色油漆虚线线宽50mm ：大型工作区域内部区域划分线(为达美观成效可灵活把握)，许诺穿越的通道线〔可虚实结合〕；图例：C 类—红色实线线宽50mm ：不良品摆放区的划分线〔碰着三面围墙处，第四面地面划一条红色实线〕；图例：50mm150mm150mm150mm50mm50mm 100mm120mmD 类—明黄色与黑色组成的斜纹斑马线〔倾斜45º〕：危险品区域的禁入警示线，警示区域线，消防通道线，凸起部位线(如路肩石等)；图例：E 类—绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能抵达一样外观成效的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2)定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部份注明“XX 工作台〞字样；图例：50mm50mm50mmB 类--不良品区〔废弃物的回收桶、箱、不良品放置架〕定位用红色线，假设是定位范围小于40cm ×40cm ，那么直接采纳封锁实线框定位；图例：C 类--消防器材、油类、化学药品等危险物品的定位利用红白警示定位线；图例：D 类--物料码放架与形状规那么的常常利用物品,利用黄色四角定位线；图例：2cm5cm5cm2cm5cm20cm5cm20cm不合格品区20c m5cm20cm2c m20cm2cm5cmE 类--消防栓、配电柜等禁放物品的开门区域处的定位利用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；F 类--移动式设备的定位〔如液压车、物料周转车等〕利用黄线周围定位线，并标明起动方向；图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气操纵柜等；提示作业操作注意的区域、提示行走注意的区域、提示碰头的部位等；图例：二、通道划线通道宽度通道线区域形成方式颜色宽度线型5cm由区域大小确定由区域大小确定图A2.5cm限高m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B单开门双开门六、区域标识牌设置名称规格尺寸材料版面放置方式工位300*200mm 金属或塑料 白底蓝字 悬挂放置设备状态标识200*150mm 铝塑或泡沫 正常运行〔绿色〕故障维修〔红色〕 停用保养〔黄色〕悬挂放置平安重要区域标识 400*300mm金属或铝塑“平安重点区〞字样 醒目位立式放置区域标识300*200mm 金属或塑料白底蓝字 〔废品：用红字〕立式放置7、其他本卷须知1) 垃圾桶不靠墙定点寄存，按时清理，不得外溢和积存。

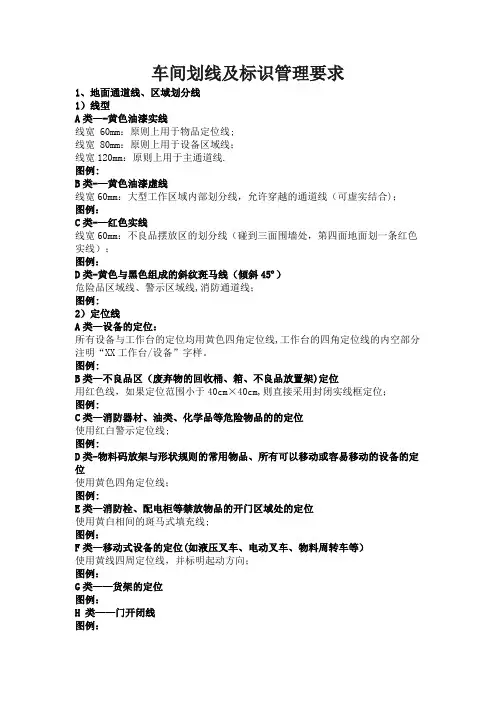

车间划线及标识管理要求1、地面通道线1〕线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线〔可虚实结合〕；C类--红色实线线宽60mm：不良品摆放区的划分线〔碰到三面围墙处，第四面地面划一条红色实线〕；D类-黄色与黑色组成的斜纹斑马线〔倾斜45º〕危险品区域线、警示区域线，消防通道线；2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区〔废弃物的回收桶、箱、不良品放置架〕定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；F类—移动式设备的定位〔如液压叉车、电动叉车、物料周转车等〕使用黄线四周定位线，并标明起动方向；G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：1、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌〔贴在柜门左上角〕，标明工具类别，负责人。

1. 范围
本规定适用于我公司生产现场区域标识与产品标识。

仓库可参照本规定执行。

2. 生产现场定置区域的划分。

2.1生产现场物品定置区域可分为：检验区、待处理品存放区、临时存放区、待加工品存放区、冲压零件存放
2.2
区。

2.3
3.
3.1
3.1.1
3.2
3.3
3.4
3.4.2
产品标识牌分为：“合格”、“待检”、“不合格”。

标识牌式样见附图4。

3.4.3出库产品应贴上的标识牌，式样见附图5。

4. 各标识牌的制作
各种标识牌由生产部根据实际需要安排制作。

5. 补充说明
检验区—用于存放待检验或经检验合格等待入库的零部件或总成。

待检验零件挂待处理标识牌，检验合格零件挂合格标识牌。

待处理品存放区—用于存放经检验为不合格品、等待评审或处理的零部件或总成区内零件或总成挂不合格品标识牌。

待加工品存放区—用于存放等待加工或未完工的半成品。

区内零件挂待处理标识牌。

临时存放区—用于因客观原因未能按原定置区域存放物资的存放。

冲压零件存放区—用于存放焊装工段领出的待生产用的冲压零件，区内零件挂生产流程卡。

图号/名称
附图4：产品标识牌
附图5：出库产品标识
附图6：特殊产品标识卡。

标识、划线与颜色管理规定第一章总则第一条为了规范现场标识管理，正确传达安健环信息，特制定本管理规定。

第二条本规定制修订依据的支持性文件：（一）《工作场所职业病危害警示标识》（GBZ158-2003）（二）《安全标志及其使用导则》（GB2894-2008）（三）《消防安全标志》（GB13495-2015）（四）《消防安全标志通用技术条件》第1、2部分（五）《道路交通标志和标线》（GB5768.3-2009）第1、3部分（六）《安全色》（GB2893-2008）（七）《标志用公共信息图形符号第1部分:通用符号》（GB/T10001.1-2006）全文（八）《图形符号术语第1部分：通用》（GB/T15565.1-2008）（九）《图形符号术语第2部分：标志及导向系统》（GB/T15565.2-2008）（十）《用电安全导则》（GB/T13869-2017）（十一）《颜色标志的代码》（GB/T13534-2009）（十二）《火力发电企业生产安全设施配置》（DL/T1123-2009）第三条本规定明确了生产现场标识、划线、颜色管理的职责、内容与要求，以及现场管理标准，适用于公司。

第四条专用术语及定义（一）设备名称标识：设备中文名称、设备编码，即设备标牌。

参数标识：设备制造单位标注的设备主要设计参数、形式或型号、出厂年月、制造单位，即产品铭牌。

（二）设备状态标识：分闸、合闸、合格、不合格、运行中、待检修、待试验、停运、过负荷、超期服役等设备状态的标识。

（三）颜色标识：断路器、隔离开关、接地开关等电气设备本体相色，设备的分闸、合闸、急停按钮颜色、电线电缆颜色等标识。

（四）安全标识：用以表达特定安全信息的标识。

由图形符号、安全色、几何形状（边框）或文字构成。

包括禁止标识、警告标识、指令标识、提示标识四大类型。

（五）禁止类：表示不准或制止人们的某些行动。

如“禁止合闸，有人工作！”、“禁止合闸，线路有人工作！”、“禁止攀登，高压危险！”、“施工现场，禁止通行！”、“禁止跨越”、“未经许可，不得入内”、“禁止吸烟”、“禁止烟火”、“禁止使用无线通信”等标识。
