小车自动避障及路径规划样本
- 格式:doc
- 大小:273.00 KB
- 文档页数:31
《智能小车避障系统的设计与实现》篇一一、引言随着科技的发展,智能小车已成为现代社会的重要组成部分。
在许多领域,如工业生产、救援和科研中,智能小车都能发挥出极大的作用。
智能小车的一个核心功能是其避障系统,它可以保障小车在运行过程中的安全性,同时也决定着小车的灵活性和适用性。
本文将介绍一个智能小车避障系统的设计与实现过程。
二、系统设计1. 硬件设计智能小车的硬件部分主要包括小车底盘、电机驱动、传感器等。
其中,传感器部分是避障系统的关键。
我们选择了超声波传感器作为主要的避障传感器,其优点是测量距离准确,且价格适中。
此外,我们还设置了红外线传感器作为辅助,以增加系统的适应性和稳定性。
2. 软件设计软件部分主要涉及传感器的数据处理、小车的运动控制等。
我们采用了模块化的设计思路,将系统分为传感器数据获取模块、数据处理模块、运动控制模块等几个部分。
其中,传感器数据获取模块负责获取传感器的数据,数据处理模块负责处理这些数据并做出判断,运动控制模块则负责根据判断结果控制小车的运动。
三、避障算法的实现避障算法是避障系统的核心。
我们采用了基于超声波传感器和红外线传感器的融合算法。
具体来说,首先通过超声波传感器获取小车与障碍物的距离信息,然后通过红外线传感器获取前方的物体信息。
接着,数据处理模块将两个传感器的数据融合处理,判断出是否存在障碍物以及障碍物的位置。
最后,运动控制模块根据判断结果控制小车的转向和速度。
在算法实现中,我们采用了模糊控制理论。
模糊控制可以处理不确定性的问题,使得我们的避障系统可以应对各种复杂的场景。
同时,我们还采用了PID控制算法来控制小车的速度和转向,以保证小车的稳定性和精度。
四、系统实现与测试我们首先在仿真环境中对避障系统进行了测试。
通过调整算法参数,我们使得小车在仿真环境中能够准确地识别出障碍物并做出相应的反应。
然后,我们在实际环境中对系统进行了测试。
在多种场景下,如光线变化、障碍物形状变化等,我们的智能小车都能稳定地运行,并成功避开障碍物。

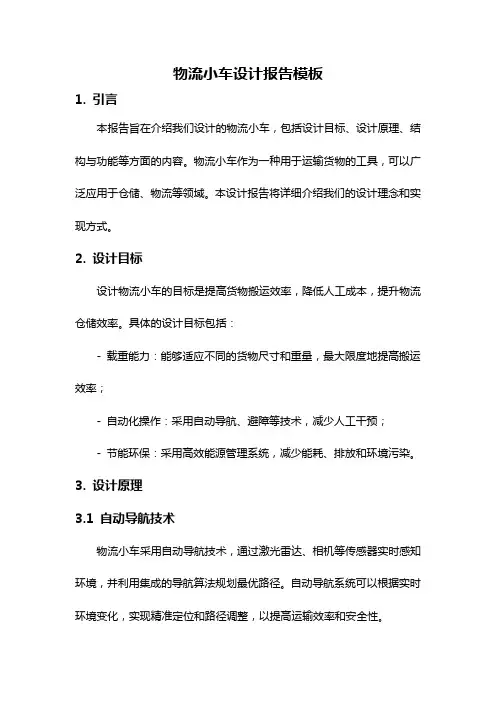

物流小车设计报告模板1. 引言本报告旨在介绍我们设计的物流小车,包括设计目标、设计原理、结构与功能等方面的内容。
物流小车作为一种用于运输货物的工具,可以广泛应用于仓储、物流等领域。
本设计报告将详细介绍我们的设计理念和实现方式。
2. 设计目标设计物流小车的目标是提高货物搬运效率,降低人工成本,提升物流仓储效率。
具体的设计目标包括:- 载重能力:能够适应不同的货物尺寸和重量,最大限度地提高搬运效率;- 自动化操作:采用自动导航、避障等技术,减少人工干预;- 节能环保:采用高效能源管理系统,减少能耗、排放和环境污染。
3. 设计原理3.1 自动导航技术物流小车采用自动导航技术,通过激光雷达、相机等传感器实时感知环境,并利用集成的导航算法规划最优路径。
自动导航系统可以根据实时环境变化,实现精准定位和路径调整,以提高运输效率和安全性。
3.2 避障技术为了保证物流小车在运输过程中的安全性,我们采用了避障技术。
物流小车配备了红外传感器、超声波传感器等多种避障装置,能够实时检测并避开障碍物。
避障技术可以降低运输过程中的风险,保护货物和设备的安全。
3.3 载重结构设计物流小车的载重结构设计考虑了不同尺寸和重量的货物。
采用可调节式货物架设计,可以根据货物的尺寸自动调整高度和角度,以确保货物的稳定性和安全性。
此外,物流小车还配备了防滑垫和固定装置,提供额外的保护和稳定性。
3.4 能源管理系统为了提高能源利用效率,物流小车使用高效能源管理系统。
该系统采用先进的锂电池技术,具备较高的容量和电流输出能力。
同时,通过智能充电控制和能量回收技术,可以最大限度地延长电池寿命,并减少能源浪费。
4. 结构与功能物流小车的整体结构由车身、导航控制系统、载货结构、能源管理系统等部分组成。
4.1 车身物流小车的车身采用轻量化设计,采用高强度材料制造,具备较高的刚性和耐用性。
车身的尺寸和形状可以根据需要进行调整,以适应不同的运输需求。
4.2 导航控制系统物流小车的导航控制系统负责实时感知环境、规划路径,并控制小车的行驶。
循迹避障智能小车设计一、硬件设计1、车体结构智能小车的车体结构通常采用四轮驱动或两轮驱动的方式。
四轮驱动能够提供更好的稳定性和动力,但结构相对复杂;两轮驱动则较为简单,但在稳定性方面可能稍逊一筹。
在选择车体结构时,需要根据实际应用场景和需求进行权衡。
为了保证小车的灵活性和适应性,车架材料一般选择轻质且坚固的铝合金或塑料。
同时,合理设计车轮的布局和尺寸,以确保小车能够在不同的地形上顺利行驶。
2、传感器模块(1)循迹传感器循迹传感器是实现小车循迹功能的关键部件。
常见的循迹传感器有光电传感器和红外传感器。
光电传感器通过检测反射光的强度来判断黑线的位置;红外传感器则利用红外线的反射特性来实现循迹。
在实际应用中,可以根据小车的运行速度和精度要求选择合适的传感器。
为了提高循迹的准确性,通常会在小车的底部安装多个传感器,形成传感器阵列。
通过对传感器信号的综合处理,可以更加精确地判断小车的位置和行驶方向。
(2)避障传感器避障传感器主要用于检测小车前方的障碍物。
常用的避障传感器有超声波传感器、激光传感器和红外测距传感器。
超声波传感器通过发射和接收超声波来测量距离;激光传感器则利用激光的反射来计算距离;红外测距传感器则是根据红外线的传播时间来确定距离。
在选择避障传感器时,需要考虑其测量范围、精度、响应速度等因素。
一般来说,超声波传感器测量范围较大,但精度相对较低;激光传感器精度高,但成本较高;红外测距传感器则介于两者之间。
3、控制模块控制模块是智能小车的核心部分,负责处理传感器数据、控制电机驱动和实现各种逻辑功能。
常见的控制模块有单片机(如 Arduino、STM32 等)和微控制器(如 PIC、AVR 等)。
单片机具有开发简单、资源丰富等优点,适合初学者使用;微控制器则在性能和稳定性方面表现更优,适用于对系统要求较高的场合。
在实际设计中,可以根据需求和个人技术水平选择合适的控制模块。
4、电机驱动模块电机驱动模块用于控制小车的电机运转,实现前进、后退、转弯等动作。

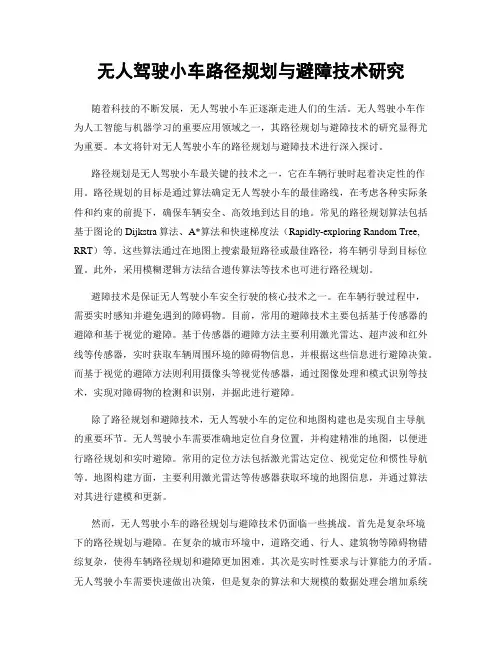

无人驾驶小车路径规划与避障技术研究随着科技的不断发展,无人驾驶小车正逐渐走进人们的生活。
无人驾驶小车作为人工智能与机器学习的重要应用领域之一,其路径规划与避障技术的研究显得尤为重要。
本文将针对无人驾驶小车的路径规划与避障技术进行深入探讨。
路径规划是无人驾驶小车最关键的技术之一,它在车辆行驶时起着决定性的作用。
路径规划的目标是通过算法确定无人驾驶小车的最佳路线,在考虑各种实际条件和约束的前提下,确保车辆安全、高效地到达目的地。
常见的路径规划算法包括基于图论的Dijkstra算法、A*算法和快速梯度法(Rapidly-exploring Random Tree, RRT)等。
这些算法通过在地图上搜索最短路径或最佳路径,将车辆引导到目标位置。
此外,采用模糊逻辑方法结合遗传算法等技术也可进行路径规划。
避障技术是保证无人驾驶小车安全行驶的核心技术之一。
在车辆行驶过程中,需要实时感知并避免遇到的障碍物。
目前,常用的避障技术主要包括基于传感器的避障和基于视觉的避障。
基于传感器的避障方法主要利用激光雷达、超声波和红外线等传感器,实时获取车辆周围环境的障碍物信息,并根据这些信息进行避障决策。
而基于视觉的避障方法则利用摄像头等视觉传感器,通过图像处理和模式识别等技术,实现对障碍物的检测和识别,并据此进行避障。
除了路径规划和避障技术,无人驾驶小车的定位和地图构建也是实现自主导航的重要环节。
无人驾驶小车需要准确地定位自身位置,并构建精准的地图,以便进行路径规划和实时避障。
常用的定位方法包括激光雷达定位、视觉定位和惯性导航等。
地图构建方面,主要利用激光雷达等传感器获取环境的地图信息,并通过算法对其进行建模和更新。
然而,无人驾驶小车的路径规划与避障技术仍面临一些挑战。
首先是复杂环境下的路径规划与避障。
在复杂的城市环境中,道路交通、行人、建筑物等障碍物错综复杂,使得车辆路径规划和避障更加困难。
其次是实时性要求与计算能力的矛盾。

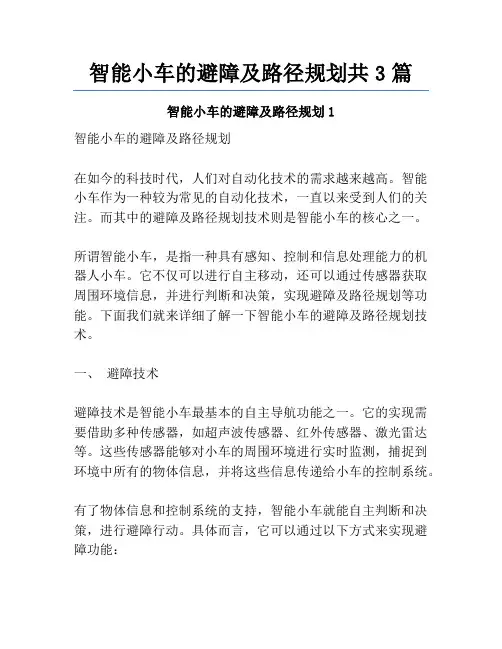

智能小车的避障及路径规划共3篇智能小车的避障及路径规划1智能小车的避障及路径规划在如今的科技时代,人们对自动化技术的需求越来越高。
智能小车作为一种较为常见的自动化技术,一直以来受到人们的关注。
而其中的避障及路径规划技术则是智能小车的核心之一。
所谓智能小车,是指一种具有感知、控制和信息处理能力的机器人小车。
它不仅可以进行自主移动,还可以通过传感器获取周围环境信息,并进行判断和决策,实现避障及路径规划等功能。
下面我们就来详细了解一下智能小车的避障及路径规划技术。
一、避障技术避障技术是智能小车最基本的自主导航功能之一。
它的实现需要借助多种传感器,如超声波传感器、红外传感器、激光雷达等。
这些传感器能够对小车的周围环境进行实时监测,捕捉到环境中所有的物体信息,并将这些信息传递给小车的控制系统。
有了物体信息和控制系统的支持,智能小车就能自主判断和决策,进行避障行动。
具体而言,它可以通过以下方式来实现避障功能:1. 通过超声波传感器探测物品:当小车接近障碍物时,超声波传感器会发出高频声波,然后侦测回响反射距离来确定障碍物的位置和大小。
2. 通过红外传感器检测物品:红外传感器能够监测前方的障碍物,当它检测到物品并且距离过近时,就会向控制系统发送信号,告知小车需要避开当前物品。
3. 通过激光雷达扫描物品:激光雷达可以对物体进行高精度的扫描和测量,判断物体的距离和形状,然后以此来制定小车的避障策略。
综上所述,避障技术是智能小车非常重要的功能之一。
它可以让小车在行驶中避免各种障碍物,保证行驶的安全和稳定性。
二、路径规划技术路径规划是智能小车的另一项核心技术。
它可以通过感知周围环境和收集信息,确定小车前进的最佳道路,实现自主导航的目的。
小车的路径规划技术可以分为静态路径规划和动态路径规划两种方式。
静态路径规划是在预先设定地图的基础上,对路径进行规划。
而动态路径规划则是在小车行驶过程中,不断地检测和采集周围环境的信息,并根据实际情况来制定相应的路径。

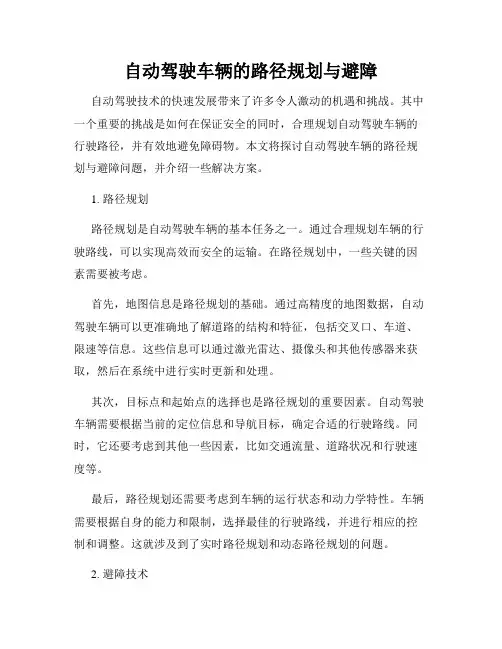

自动驾驶车辆的路径规划与避障自动驾驶技术的快速发展带来了许多令人激动的机遇和挑战。
其中一个重要的挑战是如何在保证安全的同时,合理规划自动驾驶车辆的行驶路径,并有效地避免障碍物。
本文将探讨自动驾驶车辆的路径规划与避障问题,并介绍一些解决方案。
1. 路径规划路径规划是自动驾驶车辆的基本任务之一。
通过合理规划车辆的行驶路线,可以实现高效而安全的运输。
在路径规划中,一些关键的因素需要被考虑。
首先,地图信息是路径规划的基础。
通过高精度的地图数据,自动驾驶车辆可以更准确地了解道路的结构和特征,包括交叉口、车道、限速等信息。
这些信息可以通过激光雷达、摄像头和其他传感器来获取,然后在系统中进行实时更新和处理。
其次,目标点和起始点的选择也是路径规划的重要因素。
自动驾驶车辆需要根据当前的定位信息和导航目标,确定合适的行驶路线。
同时,它还要考虑到其他一些因素,比如交通流量、道路状况和行驶速度等。
最后,路径规划还需要考虑到车辆的运行状态和动力学特性。
车辆需要根据自身的能力和限制,选择最佳的行驶路线,并进行相应的控制和调整。
这就涉及到了实时路径规划和动态路径规划的问题。
2. 避障技术除了路径规划,自动驾驶车辆还需要具备避障能力,以应对突发情况和道路上的障碍物。
避障技术可以提高车辆的安全性和稳定性,保证行驶过程中的平稳和可靠。
在避障技术中,感知和识别是关键的环节。
自动驾驶车辆需要通过传感器来获取周围环境的信息,比如雷达、激光雷达、相机等。
然后,它需要对这些信息进行处理和分析,识别出道路上的障碍物,比如其他车辆、行人、路障等。
一旦识别出障碍物,自动驾驶车辆就需要采取相应的避障措施。
这可以通过多种方式实现,比如进行轨迹规划来绕过障碍物、进行车速的调整来避免碰撞、向周围车辆发出警示信号等。
另外,避障技术还需要考虑到车辆的动力学特性和控制策略。
车辆需要根据自身的加速度、转向能力和制动能力等因素,选择合适的避障策略。
通过实时的控制和调整,车辆可以在避障过程中保持稳定而可靠。
《智能小车避障系统的设计与实现》篇一一、引言随着科技的飞速发展,智能小车避障系统已成为现代生活中不可或缺的一部分。
智能小车避障系统能够使小车在行驶过程中自动识别障碍物并采取相应的避障措施,极大地提高了小车的安全性和实用性。
本文将详细介绍智能小车避障系统的设计与实现过程。
二、系统设计1. 总体设计智能小车避障系统主要由传感器模块、控制模块和执行模块三部分组成。
传感器模块负责检测周围环境中的障碍物,控制模块根据传感器数据做出决策,执行模块则根据控制模块的指令驱动小车进行避障。
2. 传感器模块设计传感器模块采用超声波测距传感器,通过发射超声波并检测回波的时间来计算与障碍物的距离。
此外,还可以采用红外线传感器、摄像头等设备,以提高系统的检测范围和精度。
3. 控制模块设计控制模块采用单片机作为核心控制器,通过编程实现障碍物检测、路径规划、速度控制等功能。
单片机与传感器模块和执行模块通过电路连接,实现数据的传输和指令的执行。
4. 执行模块设计执行模块主要包括小车的电机和轮子。
根据控制模块的指令,电机驱动轮子转动,使小车完成避障动作。
此外,还可以通过调整电机的转速和转向来实现小车的速度控制和路径规划。
三、系统实现1. 硬件组装根据系统设计,将传感器模块、控制模块和执行模块进行组装。
首先将超声波测距传感器、单片机等硬件设备固定在小车上,然后通过电路将它们连接起来。
2. 软件编程软件编程是实现智能小车避障系统的关键步骤。
首先,需要编写程序实现单片机的初始化,包括设置IO口、定时器等。
然后,编写程序实现障碍物检测、路径规划和速度控制等功能。
在障碍物检测方面,通过读取超声波测距传感器的数据,判断障碍物的距离和位置。
在路径规划方面,根据检测到的障碍物信息和目标位置,制定出合适的行驶路线。
在速度控制方面,根据路况和障碍物情况,调整电机的转速和转向,使小车以合适的速度行驶。
3. 系统调试系统调试是确保智能小车避障系统正常工作的关键步骤。

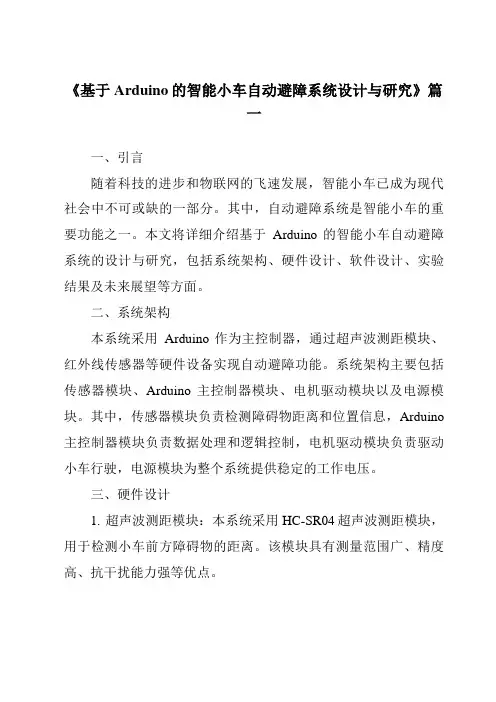

《基于Arduino的智能小车自动避障系统设计与研究》篇一一、引言随着科技的进步和物联网的飞速发展,智能小车已成为现代社会中不可或缺的一部分。
其中,自动避障系统是智能小车的重要功能之一。
本文将详细介绍基于Arduino的智能小车自动避障系统的设计与研究,包括系统架构、硬件设计、软件设计、实验结果及未来展望等方面。
二、系统架构本系统采用Arduino作为主控制器,通过超声波测距模块、红外线传感器等硬件设备实现自动避障功能。
系统架构主要包括传感器模块、Arduino主控制器模块、电机驱动模块以及电源模块。
其中,传感器模块负责检测障碍物距离和位置信息,Arduino 主控制器模块负责数据处理和逻辑控制,电机驱动模块负责驱动小车行驶,电源模块为整个系统提供稳定的工作电压。
三、硬件设计1. 超声波测距模块:本系统采用HC-SR04超声波测距模块,用于检测小车前方障碍物的距离。
该模块具有测量范围广、精度高、抗干扰能力强等优点。
2. 红外线传感器:红外线传感器用于检测小车周围的环境信息,如道路边缘、其他车辆等。
本系统采用反射式红外线传感器,具有灵敏度高、响应速度快等优点。
3. Arduino主控制器:本系统采用Arduino UNO作为主控制器,具有开发便捷、性能稳定等优点。
4. 电机驱动模块:本系统采用L298N电机驱动模块,用于驱动小车的行驶。
该模块具有驱动能力强、控制精度高等优点。
5. 电源模块:本系统采用可充电锂电池作为电源,为整个系统提供稳定的工作电压。
四、软件设计本系统的软件设计主要包括传感器数据采集与处理、路径规划与控制算法实现等方面。
具体设计如下:1. 传感器数据采集与处理:通过Arduino编程语言,实现对超声波测距模块和红外线传感器的数据采集与处理。
将传感器检测到的障碍物距离和位置信息传输至Arduino主控制器,进行数据处理和分析。
2. 路径规划与控制算法实现:根据传感器数据,采用合适的路径规划算法,如基于距离的避障算法、基于角度的避障算法等,实现小车的自动避障功能。
《智能小车避障系统的设计与实现》篇一一、引言随着科技的飞速发展,智能小车避障系统在日常生活及各种工业领域的应用愈发广泛。
通过应用人工智能技术,这类系统可以在没有人工操作的情况下自动避障。
本文旨在深入探讨智能小车避障系统的设计理念和实现过程。
二、系统设计目标与基本原理1. 设计目标:本系统设计的主要目标是实现小车的自主避障,提高小车在复杂环境中的运行效率和安全性。
2. 基本原理:系统主要依赖于传感器进行环境感知,通过算法对获取的信息进行处理,从而实现避障功能。
三、系统设计1. 硬件设计硬件部分主要包括小车底盘、电机驱动、传感器(如超声波传感器、红外传感器等)、微控制器等。
其中,传感器负责获取环境信息,微控制器则负责处理这些信息并发出控制指令。
(1) 小车底盘:选用轻便且稳定的底盘,以适应各种路况。
(2) 电机驱动:采用高性能的电机驱动,保证小车的运动性能。
(3) 传感器:选用精确度高、抗干扰能力强的传感器,如超声波传感器和红外传感器。
(4) 微控制器:选用处理速度快、功耗低的微控制器,如Arduino或Raspberry Pi。
2. 软件设计软件部分主要包括传感器数据采集、数据处理、路径规划、控制指令发出等模块。
(1) 传感器数据采集:通过传感器实时获取环境信息,如障碍物的位置、距离等。
(2) 数据处理:微控制器对获取的信息进行处理,识别出障碍物并判断其位置和距离。
(3) 路径规划:根据处理后的信息,规划出避开障碍物的路径。
(4) 控制指令发出:根据路径规划结果,发出控制指令,驱动小车运动。
四、系统实现1. 传感器数据采集与处理:通过传感器实时获取环境信息,利用微控制器的处理能力对信息进行筛选、分析和处理,识别出障碍物并判断其位置和距离。
这一过程主要依赖于编程语言的运算和逻辑处理能力。
2. 路径规划:根据传感器获取的信息,结合小车的当前位置和目标位置,通过算法规划出避开障碍物的最优路径。
这一过程需要考虑到小车的运动性能、环境因素以及实时性要求等因素。
智能车可行性方案实现功能:小车自动测距,避障,寻迹。
技术关键:小车的测距需要用到传感器来测量距离障碍物超声波的距离;小车避障则需要注意当小车与障碍物之间距离小于某一数值时,车通过电动机转向;寻迹则需要通过车底部的光电传感器检测行驶方向是否偏离黑线,在通过电动机调整运行方向。
一.结构框图二.具体电路分析,1寻迹电路技术关键:在小车底部前部并排安置3各个光电传感器。
当小车沿直线形式是,三个接收器中两边为高电平,中间低电平,小车直行(如图1);黑线转弯时,中间和一边为高电平,另一边为低电平,则小车向低电平一端旋转,直到回到1状态(如图2,3)。
方案1:用红外发射管和接收管作为寻迹传感器。
红外发射管发出红外线,当发出的红外线射到白纸的平面后反射,若红外接收管能接受到反射回的光线则能检测出白纸继而输出低电平;若接受不到发射管发出的光线则输出高电平。
但是红外对管工作不稳定,且容易受外界光线的影响。
方案2:用RPR220型光电对管,它是一种反射性光电探测器。
使用光电传感器,当接收管收到二极管发出光的反射,三级管导通。
电压送入比较器的一端,比较起的另一端输入基准电压。
当光敏二极管产生电压时,比较器输出高电平,反之输出低电平给I/O端口。
所以,为了避免外界干扰,选择第二种方案。
电路图如下2,振荡电路的设计技术关键:超声波发射器发射波时须输入40KHz的正弦信号或方波。
所以在在发射器之前应有一个信号触发电路,确保发射器正常工作。
方案1:用软件产生。
使用Atmega16中的PWM产生40KHz的方波,输出给超声波发射器,但程序较为复杂。
方案2:用硬件产生。
使用555多谐振荡器,构成单稳态触发电路,产生40KHZ方波信号由于555内部比较器灵敏度高,而且采用差分电路形式其振荡频率受电源电压何温度变化影响很小。
有频率公式f=1.43/(R1+2R2)C确定R1= R2=119 C= 0.1uF方案3:硬件产生,由自激振荡电路产生40KHz的正弦信号,选用RC自激振荡电路。
《智能小车避障系统的设计与实现》篇一一、引言在当代科技的迅猛发展中,无人驾驶与自动控制技术正逐步改变我们的生活方式。
智能小车避障系统作为无人驾驶技术的重要组成部分,其设计与实现对于提升小车的自主导航能力和安全性具有重要意义。
本文将详细阐述智能小车避障系统的设计思路、实现方法及其实验结果。
二、系统设计1. 硬件设计智能小车避障系统硬件部分主要包括小车底盘、电机驱动模块、传感器模块和电源模块。
其中,传感器模块是避障系统的核心,通常包括红外线传感器、超声波传感器或摄像头等,用于检测前方障碍物。
(1)小车底盘:采用轻质材料制成,保证小车在行驶过程中的稳定性和灵活性。
(2)电机驱动模块:采用舵机或直流电机驱动小车行驶。
(3)传感器模块:根据需求选择合适的传感器,如红外线传感器可检测近距离障碍物,超声波传感器适用于检测较远距离的障碍物。
(4)电源模块:为整个系统提供稳定的电源供应。
2. 软件设计软件部分主要包括控制系统和算法部分。
控制系统采用微控制器或单片机作为核心处理器,负责接收传感器数据并输出控制指令。
算法部分则是避障系统的关键,包括障碍物检测、路径规划和控制策略等。
(1)障碍物检测:通过传感器实时检测前方障碍物,并将数据传输至控制系统。
(2)路径规划:根据传感器数据和小车的当前位置,规划出最优的行驶路径。
(3)控制策略:根据路径规划和传感器数据,输出控制指令,控制小车的行驶方向和速度。
三、实现方法1. 传感器选择与安装根据实际需求选择合适的传感器,并安装在合适的位置。
例如,红外线传感器可安装在车头,用于检测前方近距离的障碍物;超声波传感器可安装在车体侧面或顶部,用于检测较远距离的障碍物。
2. 控制系统搭建搭建控制系统硬件平台,包括微控制器、电机驱动模块等。
将传感器与控制系统连接,确保数据能够实时传输。
3. 算法实现编写算法程序,实现障碍物检测、路径规划和控制策略等功能。
可采用C语言或Python等编程语言进行编写。
基于AT89C52的智能避障小车设计全文共四篇示例,供读者参考第一篇示例:基于AT89C52的智能避障小车设计智能小车是一种基于单片机控制的智能移动设备,能够根据周围环境的变化自主地进行导航和避障。
在现代社会,智能小车已经得到广泛的应用,比如在工业生产中的物流运输、家庭服务机器人等领域。
本文将介绍基于AT89C52的智能避障小车的设计方案,并详细解析各个模块的功能和工作原理。
一、硬件设计1.主控模块主控模块选用AT89C52单片机,其具有较强的计算和控制能力,并且易于编程和驱动外部设备。
AT89C52还具有丰富的外设接口,可以方便地与其他传感器和执行器进行连接。
2.传感器模块智能避障小车需要搭载多种传感器,用于感知周围的环境,并做出相应的反应。
一般包括超声波传感器、红外传感器和摄像头等。
超声波传感器可用于探测障碍物的距离,红外传感器可用于检测地面的黑线以进行自动寻迹,摄像头可用于图像识别和路标识别。
3.执行器模块执行器模块包括直流电机、舵机等,用于驱动小车的轮子和转向,实现前进、后退、左转、右转等动作。
4.电源模块智能避障小车需要稳定可靠的电源供应,一般采用锂电池或者干电池进行供电。
二、软件设计1.传感器数据处理传感器模块采集到的数据需要进行处理和分析,以确定当前环境的状态。
比如利用超声波传感器测量到的距离数据,可以计算出周围障碍物的位置和距离。
2.路径规划根据传感器模块采集到的数据,主控模块需要根据预设的算法来规划小车的行驶路径,避开障碍物并找到最优的行驶路线。
3.运动控制执行器模块需要根据路径规划模块给出的指令来控制小车的运动,包括轮子的速度和方向等。
4.用户界面智能小车设计还需要考虑用户界面的设计,一般通过蓝牙或者Wi-Fi模块,将小车的状态和控制权传输到手机App或者PC端,方便用户进行监控和控制。
三、系统整合在完成硬件和软件模块的设计后,还需要对系统进行整合调试。
首先需要进行硬件电路的连接和焊接,然后对软件进行编译和下载,最后将各个模块进行组合测试,验证整个系统的功能和性能。
西安郵電學院测控仪器课程设计报告书系部名称:自动化学院学生姓名:专业名称:测控技术与仪器班级:测控08042011年9月19日至时间:2011 年9月30日小车智能自动避障系统一、设计要求:以红外传感器ST188或ST178作为小车的测距传感器,进行障碍物探测。
当发现障碍物时,给出报警信号,自动适当改变行进方向继续前行。
二、设计方案分析2.1 方案设计:该系统中我们设计一个小车,以STC89C52单片机为主控制芯片,由L298N 芯片控制直流电机转动从而使小车向前跑动;通过一个红外传感器ST188实现小车自动检测障碍物。
系统中主控制器的多个I/O口作为通用I/O口分别连接L298N输出控制信号、ST188输入信号,蜂鸣器报警。
系统硬件总体设计框图如图1所示。
图 1 系统硬件框图2.2背景知识介绍:2.2.1主控制器介绍:80C51单片机是把那些作为控制应用所必需的基本内容都集成在一个尺寸有限的集成电路芯片上。
如果按功能划分,它由如下功能部件组成,即微处理器、数据存储器、程序存储器、并行I/O口、串行口、定时器/计数器、中断系统及特殊功能寄存器。
它们都是通过片内单一总线连接而成,其基本结构依旧是CPU加上外围芯片的传统结构模式。
但对各种功能部件的控制是采用特殊功能寄存器的集中控制方式。
1 .微处理器该单片机中有一个8位的微处理器,与通用的微处理器基本相同,同样包括了运算器和控制器两大部分,只是增加了面向控制的处理功能,不仅可处理数据,还可以进行位变量的处理。
2 .数据存储器片内为128个字节,片外最多可外扩至64k字节,用来存储程序在运行期间的工作变量、运算的中间结果、数据暂存和缓冲、标志位等,所以称为数据存储器。
3. 程序存储器由于受集成度限制,片内只读存储器一般容量较小,如果片内的只读存储器的容量不够,则需用扩展片外的只读存储器,片外最多可外扩至64k字节。
4. 中断系统具有5个中断源,2级中断优先权。

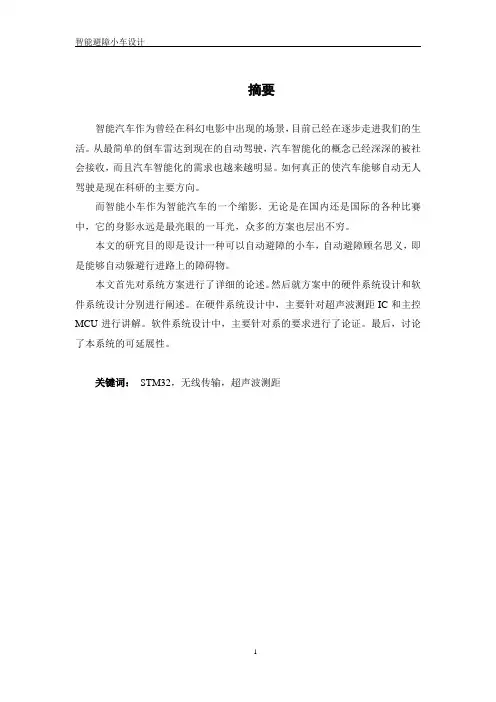

《智能小车避障系统的设计与实现》篇一一、引言随着科技的不断发展,智能小车作为一种新兴的科技产品,在日常生活和工业生产中得到了广泛的应用。
避障系统作为智能小车的重要组成部分,其设计与实现对于提高小车的智能化程度和安全性具有重要意义。
本文将详细介绍智能小车避障系统的设计与实现过程,包括系统架构、硬件设计、软件设计和实验测试等方面的内容。
二、系统架构设计智能小车避障系统的架构设计主要分为硬件和软件两部分。
硬件部分包括传感器、控制器、驱动器等;软件部分则包括操作系统、算法等。
整个系统通过传感器获取环境信息,通过控制器处理信息并控制驱动器实现避障功能。
三、硬件设计1. 传感器设计传感器是智能小车避障系统的核心部件,主要用于获取环境信息。
常见的传感器包括红外传感器、超声波传感器、摄像头等。
本系统采用红外传感器和超声波传感器相结合的方式,以提高避障的准确性和可靠性。
红外传感器主要用于检测近距离内的障碍物,而超声波传感器则用于检测远距离内的障碍物。
2. 控制器设计控制器是智能小车的“大脑”,负责处理传感器获取的信息并控制驱动器实现避障功能。
本系统采用STM32F4系列微控制器,具有高性能、低功耗等特点,可满足智能小车的高效运行需求。
3. 驱动器设计驱动器是智能小车的执行部件,负责将控制器的指令转化为机械运动。
本系统采用直流电机和电机驱动模块,可实现小车的快速、精确运动。
四、软件设计1. 操作系统选择本系统采用实时操作系统(RTOS)作为小车的操作系统,以保证系统的高效性和实时性。
RTOS具有任务调度、内存管理、中断处理等功能,可满足智能小车的复杂控制需求。
2. 算法设计算法是智能小车避障系统的关键部分,直接影响到避障的准确性和可靠性。
本系统采用基于传感器的避障算法,包括红外避障算法和超声波避障算法。
此外,还采用路径规划算法,以实现小车的自主导航和避障功能。
五、实验测试为了验证智能小车避障系统的设计与实现效果,我们进行了多轮实验测试。
1、设计要求小车从无障碍地区启动前进,感应前进路线上的障碍物后,根据障碍物的位置选择下一步行进方向。
并可通过两个独立按键对小车进行控速。
2、小车自动避障的原理小车车头处装有三个光电开关,中间一个光电开关对向正前方,两侧的光电开关向两边各分开30度,(如右图所示)。
小车在行进过程中由光电开关向前方发射出红外线,当红外线遇到障碍物时发生漫反射,反射光被光电开关接收。
小车根据三个光电开关接受信号的情况来判断前方障碍物的分布并做出相应的动作。
光电开关的平均探测距离为30cm。
3、模块方案比较及论证根据设计要求,我们的自动避障小车主要由六个模块构成:车体框架、电源及稳压模块、主控模块、逻辑模块、探测模块、电机驱动模块组成。
各模块分述如下:3.1车体框架在设计车体框架时,我们有两套起始方案,自己制作和直接购买玩具电动车。
方案一:自己设计制作车架自己制作小车底盘,用两个直流减速电机作为主动轮,利用两电机的转速差完成直行、左转、右转、左后转、右后转、倒车等动作。
减速电机扭矩大,转速较慢,易于控制和调速,符合避障小车的要求。
而且自己制作小车框架,可以根据电路板及传感器安装需求设计空间,使得车体美观紧凑。
但自己制作小车设计制作周期较长,且费用较高,因而我们放弃这一方案。
方案二:购买玩具电动车玩具电动车价格低廉,有完整的驱动、传动和控制单元,其中传动装置是我们所需的,缩短了开发周期。
但玩具电动车采用普通直流电机驱动,带负载能力差,调速方面对程序要求较高。
同时,玩具电动车转向依靠前轮电机带动前轮转向完成,精度低。
考虑到利用玩具电动小车做车架开发周期短,可留够充分的时间用于系统调试,且硬件上的不足我们有信心用优良的算法来弥补,故我们选择方案二。
3.2电源及稳压模块方案一:采用交流电经直流稳压处理后供电采用交流电提供直流稳压电源,电流驱动能力及电压稳定性最好,且负载对电源影响也最小。
但由于需要电线对小车供电,极大影响了壁障小车行动的灵活性及地形的适应能力。
自动避障小车技术报告前言设计背景:在科学探索和紧急抢险中经常会遇到对与一些危险或人类不能直接到达的地域的探测,这些就需要用机器人来完成。
而在机器人在复杂地形中行进时自动避障是一项必不可少也是最基本的功能。
因此,自动避障系统的研发就应运而生。
我们的自动避障小车就是基于这一系统开发而成的。
随着科技的发展,对于未知空间和人类所不能直接到达的地域的探索逐步成为热门,这就使机器人的自动避障有了重大的意义。
我们的自动避障小车就是自动避障机器人中的一类。
自动避障小车可以作为地域探索机器人和紧急抢险机器人的运动系统,让机器人在行进中自动避过障碍物。
目录一、设计目标: (3)二、方案设计: (4)2.1直流调速系统 (4)2.2检测系统 (4)三硬件设计 (5)3.1、SPCE061A单片机最小系统 (5)3.1.1.SPCE061A时钟电路 (8)3.1.2.PLL锁相环 (9)3.1.3.看门狗Watchdog (9)3.1.4.低电压复位(LVR) (10)3.1.5.I/O端口 (10)3.1.6.时基与定时器 (11)3.1.7.SPCE061A的定时器/计数器 (11)3.1.8.ADC、DAC (12)3.2、超声波传感器 (12)四软件设计 (16)4.1软件设计各模块 (16)4.2速度控制 (17)4.3障碍物检测 (17)4.4看门狗 (17)4.5基频中断 (18)4.6程序设计流程图 (19)五:测试数据、测试结果分析及结论 (19)程序附录 (21)1.主程序: (21)2.中断程序 (24)3、测距程序 (28)一、设计目标:1.小车从无障碍地区启动前进,感应前进路线上的障碍物后,能自动避开障碍物。
2.根据障碍物的位置选择下一步行进方向,选择左拐还是右拐,若障碍物在左边则自动右拐,若障碍物在右边则左拐,若障碍物在正前方可任意选择左拐或者是右拐,以达到避开障碍物的目的。
3.通过利用单片机内时钟源的控制设定左拐和右拐的时间,从而能持续前进。
第3章系统总体结构及工作原理
该系统主要以超声波测距为基本测距原理, 并在相应的硬件和软件的支持下, 达到机器人避障的效果。
3.1机器人总体硬件设计
3.1.1传感器的分布要求
为了全方位检测障物的分布状况, 并及时为机器人系统提供全面的数据, 可将所需的八个传感器均匀排列在机器人周围, 相邻每对传感器互成45度角。
为了避免相互干扰, 八个传感器以程序运行周期为周期, 进行循环测距。
传感器排列示意图如下:
图3.1.1 传感器分布图
图3.1.2 硬件设计总体框架图
上图为支持机器人运行实用程序的硬件部分的总体设计框架图, 由负责相关任务的同学提供。
在超声波信号输入单片机以后, 由存储在单片机中的主程序调用避障子程序, 根据输入信号执行避障指令, 并使相关数据返回主程序, 转而提供给电机和LED显示器的驱动程序使用, 最后, 由电机执行转向指令, 结果则显示在LED显示器上。
图3.1.3 软件总体框架图
由上图可知, 本文作者负责的超声波避障程序为软件总体设计中的子程序部分。
在主程序运行过程中, 若调用超声波避障程序, 机器人在自行轨迹规划后, 将程序处理所得数据送给电机处
理成立程序, 控制电机动作。
具体的避障程序设计将在第4章进行。
3.2超声波测距原理
测距原理: 超声波是指频率高于20KHz的机械波。
为了以超声波作为检测手段, 必须产生超生波和接收超声波。
完成这种功能的装置就是超声波传感器, 习惯上称为超声波换能器或超声波探头。
超声波传感器有发送器和接收器, 但一个超声波传感器也可具有发送和接收声波的双重作用。
超声波传感器是利用压电效应的原理将电能和超声波相互转化即在发射超声波的时候, 将电能转换, 发射超声波; 而在收到回波的时候, 则将超声振动转换成电信号。
[8]
超声波测距的原理一般采用渡越时间法TOF( time of flight) 。
首先测出超声波从发射到遇到障碍物返回所经历的时间, 再乘以超声波的速度就得到二倍的声源与障碍物之间的距离, 即: [8]
D=ct/2
其中D为传感器与障碍物之间的距离, 以m计, c为超声波速度, 这里以340m/s计, t为超声波从发送到接收的总时间, 以s计。
据此原理能够用超声波传感器测得的距离为避障程序提供所需的数据。
[8]
第4章轨迹规划算法的实现方案
4.1轨迹规划算法的层次化设计
根据上述材料分析, 能够将机器人轨迹规划算法设计分为基础控制层、行为控制层和坐标计算层, 三个层次进行。
4.1.1基础控制层设计
基础控制层可定义为基本行为层, 这层算法的任务是寻找目标点, 并确保机器人能够顺利到达指定目标位。
在确定目的地位置的情况下, 为了达到上述目的, 计算机必须对机器人的方位进行时实计算。
应用人工势场法原理, 能够将目标点设为引力极, 牵引机器人运动。
对此动作建立相应的模型, 能够使用建立平面坐标作为虚拟势场的方法来给机器人定义方位, 将机器人关于目标点的时实偏角作为虚拟引力方向, 以确定机器人下一步所需转过的角度, 并时实检测, 是否已到达目的地, 若已到达, 则可认为虚拟引力此刻为0, 并发出信号控制程序终止运行总体程序。
由此, 可确定基础控制层所需的各参数:
(1) 机器人的时实坐标x, y 值, 由专门的坐标计算层提供,
为了提高精确度, 能够采用厘米为单位制。
(2)
机器人的速度v, 测量后设为定值使用。
(3)
周期T, 直接设置为定值使用。
(4) 偏转角de, 可经过机器人与横坐标之间的夹角pe, 减去
机器人到目标点连线与横坐标的夹角E 得到。
(5) 终止信号last 值先置为0, 当到达目的地时, 将其置为
1。
基础控制层程序流程图如下:
图4.1.1 基本控制层程序流程图。
