压力容器安全阀的选用和安装模版一、引言随着工业发展,压力容器的使用也越来越广泛。
而压力容器的安全是保障人员和设备安全的关键。
在压力容器中,安全阀是一种非常重要的安全装置,它能够在压力超过设定值时自动打开,释放过压,保护压力容器的安全。
本文将介绍压力容器安全阀的选用和安装模版。
二、压力容器安全阀的选用1. 根据使用环境选择材质压力容器安全阀的材质应根据使用环境来选择。
常见的材质有铜、不锈钢、铸铁等。
在腐蚀性环境下,应选择耐腐蚀性能好的材质,如不锈钢。
在高温环境下,应选择能耐高温的材质,如铜合金。
2. 根据工作压力选择安全阀类型和规格根据压力容器的工作压力选择安全阀的类型和规格。
一般来说,工作压力较小的压力容器可以选择弹簧式安全阀。
工作压力较大的压力容器则需要选择膜片式安全阀或全开式安全阀。
在选择规格时,要根据压力容器的工作压力和流量来确定。
3. 根据使用介质选择密封材料安全阀的密封材料应根据使用介质选择。
常见的密封材料有橡胶、聚四氟乙烯等。
在腐蚀性介质中,应选择耐腐蚀的密封材料。
4. 根据国家标准选择合格产品选择压力容器安全阀时,应根据国家标准选择合格产品。
国家标准对压力容器安全阀的技术要求、安全性能、试验方法等都有详细规定。
选择合格产品可以保证安全阀的质量和安全性能。
三、压力容器安全阀的安装模版1. 确定安装位置安全阀的安装位置应在压力容器的出口处,以确保能够及时释放过压。
安全阀的安装位置应远离火源和易燃易爆物品,并且便于操作和维修。
2. 安装阀座和安全阀安装阀座时,应确保阀座和压力容器的连接紧密,并且有足够的强度。
安装安全阀时,应根据安装要求调整安全阀的压力调整螺杆,使其能够在设定压力下工作。
3. 连接压力表和排气管道在安全阀的出口处,应连接一个压力表,用于监测压力容器的压力。
排气管道应安装在安全阀的出口处,并且要保证畅通无阻。
4. 进行试验安装完成后,应进行安全阀的试验。
试验时,应先按照手动操作方式进行试验,检查安全阀的密封性和动作是否正常。
储气罐压力容器安全阀的选用和安装(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改储气罐压力容器安全阀的选用和安装(标准版)除压力源来自容器外部且能得到可靠控制的,均应装设安全泄放装置,该装置是防止压力容器在使用过程中超压的专门装置,它必须保证在压力容器处于正常工作压力时严密不漏,而当容器内的压力由于某种原因一旦超过规定值时,即能自动地迅速泄放出容器内的介质,使压力容器始终保持在最高允许的压力范围内。
为此,安全泄放装置必须同时满足泄放能力大于容器的安全泄放量和在规定的压力下准确动作的性能,用途最为广泛的安全泄压装置就是一种由进口静压开启的自动泄压阀门(简称安全阀),它依靠介质自身的压力排出一定数量的流体来防止容器或系统内的压力超过预定的安全值;当容器内的压力恢复正常后,阀门自行关闭,并阻止介质继续排出。
压力容器本体或系统中未装设安全阀或安全阀选用不当,都是不可忽视的不安全因素,本文结合实际工作中的体会介绍了压力容器中最为广泛的安全泄压装置安全阀的选用和安装中的要点。
1、安全阀的选用1.1安全阀的选用原则安全阀的种类很多,其动作的可靠性和性能的好坏直接关系到设备和人身安全,并与节能和环境保护紧密相关。
安全阀的选用需注意以下几个问题:(1.)安全阀必须选用有制造许可证的单位生产的产品,质量证明书及铭牌数据齐全。
(2.)安全阀的额定泄放量必须大于或等于容器的安全泄放量。
(3.)安全阀一般选用直接弹簧载荷式,若采用由导阀控制的安全阀,则必须要求当导阀等辅助装置失灵时,主阀仍能在不超过泄放压力时自动开启,并排出全部额定泄放量。
压力容器上安全阀的安装要求范本压力容器上安装安全阀是为了防止容器内压力超过允许范围而导致的爆炸或事故。
安全阀的安装必须符合一定的要求,以下为一份____字的范本:一、安全阀的选择1. 根据压力容器的设计参数和要求,选用合适的安全阀。
安全阀的额定压力必须大于或等于容器设计压力。
2. 选择安全阀时应考虑流量系数、开启压力差、排气能力等参数,并根据实际工况确定。
二、安全阀的安装位置1. 安全阀应直接安装在容器上,与容器的连通口保持直线连接。
禁止通过弯头、弯管等构件进行连接。
2. 安全阀应尽量远离容器入口和出口,以免影响流动状态和测量精度。
3. 安全阀禁止安装在容器的排放管道上。
4. 安全阀的开启方向应与容器内流体流动方向一致。
三、安全阀的安装方式1. 安全阀应垂直安装,安全阀与容器应固定牢固,禁止存在松动情况。
2. 安全阀的进气口应与容器连通,出气口应正常排放气体,并预防气体倒流或堵塞。
3. 安全阀应配备与容器配管系统相匹配的法兰连接或螺纹连接。
四、安全阀的调整和维护1. 安全阀的调整应按照制造商提供的说明进行,调整过程中应记录相关数据,并进行检测验证。
2. 安全阀应定期检查和维护,包括清理阀内部和外部的污垢、查漏和调整密封性能等。
五、安全阀的标识和记录1. 安全阀应有醒目的标识,包括阀门的额定压力、流量系数、制造商、出厂日期等信息。
2. 安全阀的安装位置和维护记录应做好相应的标识和记录,便于管理和维护人员的查阅和维护。
六、安全阀的试验和验证1. 安全阀安装完毕后,应进行试验和验证,以确保其正常工作和符合要求。
2. 试验和验证应包括安全阀的开启压力、排气能力、密封性能等方面。
七、安全阀的备件和故障处理1. 安全阀应备有足够的备件,包括阀盖、阀座、弹簧等。
2. 安全阀出现故障或失效时,应及时对其进行更换或修理。
八、安全阀的培训和操作人员要求1. 安全阀的操作人员应接受专业培训,熟悉安全阀的工作原理、操作方法和维护要求。
安全阀是锅炉、压力容器和其他受压力设备的安全附件,能够有效预防由生产装置超压引起的爆炸事故。
因此,安全阀在化工装置中非常重要。
要想透彻了解安全阀,就得从它的分类、特点、选型及安装要求开始。
一、安全阀分类及特点1、按整体结构及加载机构的不同安全阀按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。
三种形式的安全阀中,用得比较普遍的是弹簧式安全阀。
①重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。
根据杠杆原理,它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力,并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
优点:重锤杠杆式安全阀结构简单,调整容易而又比较准确,所加的载荷不会因阀瓣的升高而有较大的增加,适用于温度较高的场合,过去用得比较普遍,特别是用在锅炉和温度较高的压力容器上。
缺点:但重锤杠杆式安全阀结构比较笨重,加载机构容易振动,并常因振动而产生泄漏;其回座压力较低,开启后不易关闭及保持严密。
②弹簧式安全阀弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。
螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节,利用这种结构就可以根据需要校正安全阀的开启(整定)压力。
优点:弹簧式安全阀结构轻便紧凑,灵敏度也比较高,安装位置不受限制,而且因为对振动的敏感性小,所以可用于移动式的压力容器上。
缺点:所加的载荷会随着阀的开启而发生变化,即随着阀瓣的升高,弹簧的压缩量增大,作用在阀瓣上的力也跟着增加。
这对安全阀的迅速开启是不利的。
另外,阀上的弹簧会由于长期受高温的影响而使弹力减小。
用于温度较高的容器上时,常常要考虑弹簧的隔热或散热问题,从而使结构变得复杂起来。
③脉冲式安全阀脉冲式安全阀由主阀和辅阀构成,通过辅阀的脉冲作用带动主阀动作、其结构复杂,通常只适用于安全泄放量很大的锅炉和压力容器。
2、按介质排放方式的不同按照介质排放方式的不同,安全阀又可以分为全封闭式、半封闭式和开放式等三种。
第1篇一、概述压力容器作为工业生产中常见的设备,广泛应用于石油、化工、食品、制药等行业。
由于其内部介质压力较高,一旦发生泄漏或超压,可能会造成严重的人员伤亡和财产损失。
为了确保压力容器的安全运行,我国制定了严格的安全阀规定,以下将从安全阀的安装、使用、维护等方面进行详细阐述。
二、安全阀的安装1. 安装位置:安全阀应垂直安装在压力容器液面以上的气相空间部分,或装设在与压力容器气相空间相连的管道上。
这样可以确保在压力容器内压力超过规定值时,安全阀能够及时开启,排放部分流体,降低压力。
2. 连接管件:压力容器与安全阀之间的连接管件的通孔,其截面积不得小于安全阀的进口截面积。
连接管应尽量短而直,避免因管道弯曲、拐角等造成阻力,影响安全阀的正常工作。
3. 连接口面积:当压力容器一个连接口上装设两个或两个以上的安全阀时,则该连接口入口的面积,应至少等于这些安全阀的进口截面积总和。
这样可以确保在多个安全阀同时开启时,压力容器内压力能够得到有效降低。
4. 截止阀门:安全阀与压力容器之间一般不宜装设截止阀门。
为实现安全阀的在线校验,可在安全阀与压力容器之间装设爆破片装置。
对于盛装毒性程度为极度、高度、中度危害介质,易燃介质,腐蚀、粘性介质或贵重介质的压力容器,为便于安全阀的清洗与更换,经使用单位主管压力容器安全的技术负责人批准,并制定可靠的防范措施,方可在安全阀(爆破片装置)与压力容器之间装设截止阀门。
压力容器正常运行期间截止阀必须保证全开(加铅封或锁定),截止阀的结构和通径应不妨碍安全阀的安全泄放。
5. 安装要求:安全阀装设位置,应便于检查和维修。
安装时,应注意以下要求:- 安全阀应垂直安装,并确保阀体与管道垂直;- 安全阀的排放管道应畅通,无弯头、拐角等;- 安全阀的排放管道应远离高温设备、易燃易爆区域;- 安全阀的排放管道应设置放空阀,以便在安全阀失效时,排放压力容器内的介质。
三、安全阀的使用1. 开启压力:安全阀的开启压力应根据压力容器的最高工作压力和介质特性进行确定。
压力容器上安全阀的安装要求范本安装压力容器上的安全阀是确保设备正常运行和避免事故发生的重要步骤。
为了保证安全阀的有效工作和准确响应压力变化,在安装过程中需要遵循以下要求:1. 安全阀选择要满足流量计算要求、设计工况要求等技术规范的相关规定。
2. 安全阀的进出口管道应与压力容器的进出口管道直径相匹配,并采取合适的连接方式,如法兰连接或螺纹连接。
3. 安装安全阀时,应确保安全阀与容器的连接牢固可靠,不能有松动或渗漏现象。
4. 安全阀的安装位置应选在容器上方,以便及时排放过压气体,减小容器的压力。
5. 安全阀的进口和排气口应控制在可视范围内,方便操作和监控。
6. 安全阀的安装高度应符合设计要求,以确保在设备操作时能正常排放压力。
7. 安全阀的排气管道应尽量直接排放到安全区域或排放系统中,防止对周围环境造成污染。
8. 安全阀的连接管道中应避免存在弯曲、收缩、突变等几何不规则现象,以免影响安全阀的正常工作。
9. 安全阀的控制装置应设置在安全阀所在位置,以便及时监测和调整安全阀的工作状态。
10. 安全阀的安装应符合相关标准和规范的要求,如GB/T12242-2005《压力容器技术条件》等。
11. 安全阀的安装前应进行检查和试验,确保其工作正常可靠。
12. 安全阀的安装过程中,应注意避免损坏安全阀的密封面,以免影响其密封性能。
13. 安全阀的操作方式应清晰明确,操作人员应熟悉安全阀的使用方法和安全操作规程。
14. 安全阀的安装要符合相关法律法规和安全生产要求,确保设备运行安全可靠。
通过严格按照上述要求进行安装,在保证设备安全运行的同时,也能保证安全阀的正常工作和排压功能。
在安装过程中,如果存在任何疑问或问题,应及时咨询专业人士,并按照相关标准和规范进行操作。
只有确保安全阀的正确安装和可靠工作,才能有效防止压力容器发生事故,确保生产现场的安全。
压力容器上安全阀的安装要求范本(二)压力容器的安全阀是一种非常重要的安全装置,其作用是把超过容器内压力允许范围的压力释放出来,以避免容器破裂或爆炸的危险。
储气罐压力容器安全阀的选用和安装除压力源来自容器外部且能得到可靠控制的,均应装设安全泄放装置,该装置是防止压力容器在使用过程中超压的专门装置,它必须保证在压力容器处于正常工作压力时严密不漏,而当容器内的压力由于某种原因一旦超过规定值时,即能自动地迅速泄放出容器内的介质,使压力容器始终保持在最高允许的压力范围内。
为此,安全泄放装置必须同时满足泄放能力大于容器的安全泄放量和在规定的压力下准确动作的性能,用途最为广泛的安全泄压装置就是一种由进口静压开启的自动泄压阀门(简称安全阀),它依靠介质自身的压力排出一定数量的流体来防止容器或系统内的压力超过预定的安全值;当容器内的压力恢复正常后,阀门自行关闭,并阻止介质继续排出。
压力容器本体或系统中未装设安全阀或安全阀选用不当,都是不可忽视的不安全因素,本文结合实际工作中的体会介绍了压力容器中最为广泛的安全泄压装置安全阀的选用和安装中的要点。
1、安全阀的选用1.1安全阀的选用原则安全阀的种类很多,其动作的可靠性和性能的好坏直接关系到设备和人身安全,并与节能和环境保护紧密相关。
安全阀的选用需注意以下几个问题:(1.)安全阀必须选用有制造许可证的单位生产的产品,质量证明书及铭牌数据齐全。
(2.)安全阀的额定泄放量必须大于或等于容器的安全泄放量。
(3.)安全阀一般选用直接弹簧载荷式,若采用由导阀控制的安全阀,则必须要求当导阀等辅助装置失灵时,主阀仍能在不超过泄放压力时自动开启,并排出全部额定泄放量。
(4.)对于有毒、易燃、易爆或为制冷剂和其他会污染大气的介质,必须采用封闭式安全阀,若需带有提升机构,则须采用封闭式带扳手安全阀。
(5.)对于开启压力大于3MPa的蒸汽用安全阀或介质温度超过350℃的气体用安全阀,应采用带散热器的安全阀,已防止泄放介质直接冲蚀弹簧。
(6.)当安全阀有可能承受背压或介质腐蚀性很强的情况下,应选用带波纹管的安全阀。
(7.)对安全阀有定期开启检验要求时,应备有可靠的提升机构;而对有毒、易燃、易爆介质,除非用户有特殊要求,否则不需设置提升机构。
储气罐压力容器安全阀的选用和安装一、储气罐压力容器安全阀的作用储气罐压力容器安全阀是一种用于保护储气罐和压力容器的重要装置。
当储气罐或压力容器的压力达到或超过设计压力时,安全阀将打开,从而释放出多余的气体或液体,以保护储气罐和压力容器的安全。
储气罐压力容器安全阀的作用类似于汽车的安全气囊,当车辆发生碰撞时,安全气囊会迅速膨胀以保护乘客的安全。
同样地,当储气罐或压力容器发生过压时,安全阀会迅速打开以保护人员和设备的安全。
二、储气罐压力容器安全阀的选用储气罐和压力容器的安全阀选用应严格按照相关标准执行。
在选用安全阀时,需要考虑以下因素:2.1 压力等级安全阀的选择应符合储气罐和压力容器的设计压力级别。
如果压力等级选择不当,可能会出现以下情况:•安全阀无法正常工作•安全阀工作过于频繁•安全阀开启压力过高或过低因此,在选择安全阀时必须确定储气罐或压力容器的设计压力级别,并选择符合该级别的安全阀。
2.2 流量要求安全阀的流量要求应符合储气罐和压力容器的流量要求。
如果安全阀的流量过小,则在储气罐或压力容器内部产生过多的压力,导致设备受损或人员受伤。
同时,安全阀的流量还需考虑一些突发情况,比如储气罐内部产生火灾或爆炸等,需要足够的流量来迅速放出过高的压力,以保护人员和设备的安全。
2.3 介质安全阀的选用还应与储气罐和压力容器使用的介质相匹配。
不同的介质对安全阀的材质有不同的要求。
比如,对于腐蚀性介质,安全阀必须采用对该介质有良好抵抗力的材料。
2.4 环境条件安全阀的使用环境也需要考虑。
如在环境温度较低的情况下,安全阀打开时可能会出现结冰等问题。
因此在选择安全阀时需要考虑环境因素。
三、储气罐压力容器安全阀的安装安全阀的安装是保证其有效性的关键。
下面是储气罐和压力容器安全阀安装的一些要点:3.1 安全阀的安装位置安全阀的安装位置应在储气罐或压力容器顶部,并且应在最高点上方1.5~3m范围内,以保证在液位降低时也能正常排放气体或液体。

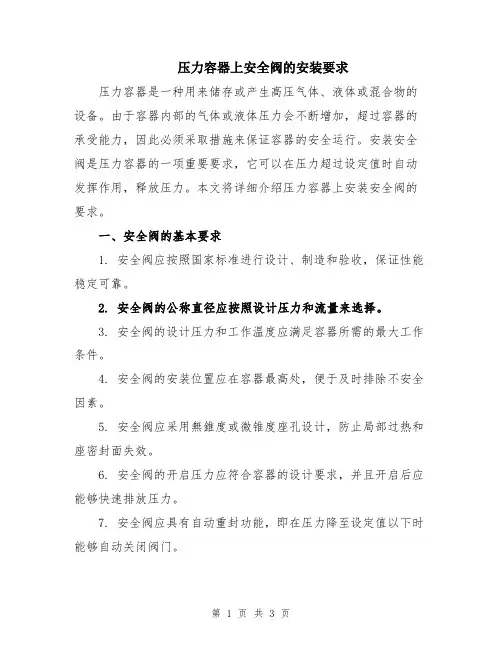

压力容器上安全阀的安装要求压力容器是一种用来储存或产生高压气体、液体或混合物的设备。
由于容器内部的气体或液体压力会不断增加,超过容器的承受能力,因此必须采取措施来保证容器的安全运行。
安装安全阀是压力容器的一项重要要求,它可以在压力超过设定值时自动发挥作用,释放压力。
本文将详细介绍压力容器上安装安全阀的要求。
一、安全阀的基本要求1. 安全阀应按照国家标准进行设计、制造和验收,保证性能稳定可靠。
2. 安全阀的公称直径应按照设计压力和流量来选择。
3. 安全阀的设计压力和工作温度应满足容器所需的最大工作条件。
4. 安全阀的安装位置应在容器最高处,便于及时排除不安全因素。
5. 安全阀应采用無錐度或微锥度座孔设计,防止局部过热和座密封面失效。
6. 安全阀的开启压力应符合容器的设计要求,并且开启后应能够快速排放压力。
7. 安全阀应具有自动重封功能,即在压力降至设定值以下时能够自动关闭阀门。
8. 安全阀的设定压力应比容器的工作压力稍高,以防止误动作。
9. 安全阀的设定压力与容器的工作压力应在工作范围内相互匹配。
10. 安全阀的道口直径要足够大,以确保足够的流量释放能力。
二、安全阀的安装要求1. 安全阀的安装位置应选择在容器顶部,尤其是液态储气罐中顶部液位的下方。
2. 安全阀的安装高度应符合国家标准要求,一般为容器上部高度的1/3到1/2。
3. 安全阀与容器之间的连接应牢固可靠,采用法兰连接或螺纹连接。
4. 安全阀的进口和出口应为垂直安装,避免任何倾斜或偏心。
5. 安全阀的进口管道应尽量短,直径要大于安全阀的进口直径。
6. 安全阀的出口管道应采用无段直管设计,以降低流速,避免产生剧烈振荡。
7. 安全阀的出口管道上应设有导流管,以将排放的流体导向安全区域。
8. 安全阀的周围区域应保持清洁,无任何堆积物、挡板或其他阻挡物。
9. 安全阀的排放口不得直接朝向工作人员或周围设备,应设有防护罩。
10. 安全阀的设定压力应定期检查,确保与容器的工作压力匹配。

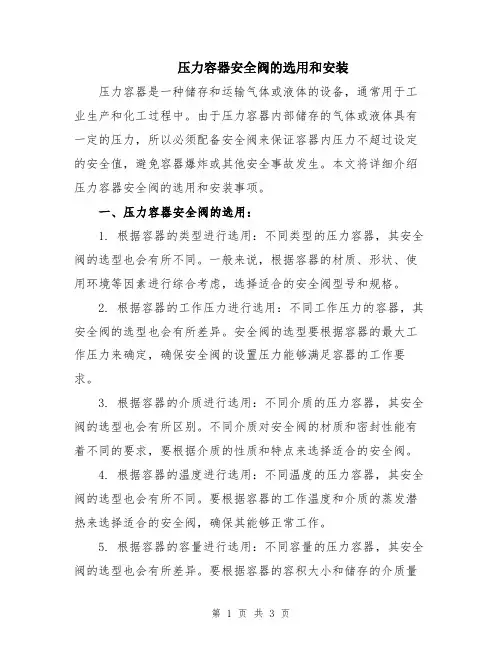

压力容器安全阀的选用和安装压力容器是一种储存和运输气体或液体的设备,通常用于工业生产和化工过程中。
由于压力容器内部储存的气体或液体具有一定的压力,所以必须配备安全阀来保证容器内压力不超过设定的安全值,避免容器爆炸或其他安全事故发生。
本文将详细介绍压力容器安全阀的选用和安装事项。
一、压力容器安全阀的选用:1. 根据容器的类型进行选用:不同类型的压力容器,其安全阀的选型也会有所不同。
一般来说,根据容器的材质、形状、使用环境等因素进行综合考虑,选择适合的安全阀型号和规格。
2. 根据容器的工作压力进行选用:不同工作压力的容器,其安全阀的选型也会有所差异。
安全阀的选型要根据容器的最大工作压力来确定,确保安全阀的设置压力能够满足容器的工作要求。
3. 根据容器的介质进行选用:不同介质的压力容器,其安全阀的选型也会有所区别。
不同介质对安全阀的材质和密封性能有着不同的要求,要根据介质的性质和特点来选择适合的安全阀。
4. 根据容器的温度进行选用:不同温度的压力容器,其安全阀的选型也会有所不同。
要根据容器的工作温度和介质的蒸发潜热来选择适合的安全阀,确保其能够正常工作。
5. 根据容器的容量进行选用:不同容量的压力容器,其安全阀的选型也会有所差异。
要根据容器的容积大小和储存的介质量来确定安全阀的流量要求,确保其能够有效地调节容器内的压力。
二、压力容器安全阀的安装:1. 安全阀的安装位置应在容器的最高点:这样可以确保容器内产生的气体或液体能够顺利地排出,并避免在安全阀放开时形成水锤现象。
2. 安全阀的安装应符合相关的标准和规范:压力容器的安全阀安装应符合国家或地方的相关安全技术标准和规范要求。
安全阀的选型、设计、制造和安装都应符合相关标准的要求,确保安全阀的可靠性和安全性。
3. 安全阀的进出口连接应牢固可靠:安全阀的进出口连接应采用合适的密封材料和保温措施,确保安全阀与容器之间的连接不会出现泄露和漏气现象。
4. 安全阀的放空通道应畅通:安全阀的放空通道应保持畅通,确保在安全阀放开时,容器内的气体或液体能够顺利地排除,并避免形成压力震荡。

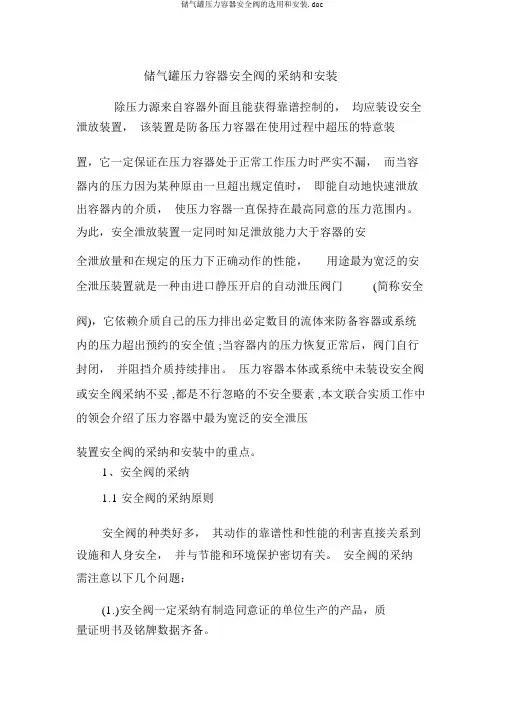

储气罐压力容器安全阀的采纳和安装除压力源来自容器外面且能获得靠谱控制的,均应装设安全泄放装置,该装置是防备压力容器在使用过程中超压的特意装置,它一定保证在压力容器处于正常工作压力时严实不漏,而当容器内的压力因为某种原由一旦超出规定值时,即能自动地快速泄放出容器内的介质,使压力容器一直保持在最高同意的压力范围内。
为此,安全泄放装置一定同时知足泄放能力大于容器的安全泄放量和在规定的压力下正确动作的性能,用途最为宽泛的安全泄压装置就是一种由进口静压开启的自动泄压阀门(简称安全阀),它依赖介质自己的压力排出必定数目的流体来防备容器或系统内的压力超出预约的安全值 ;当容器内的压力恢复正常后,阀门自行封闭,并阻挡介质持续排出。
压力容器本体或系统中未装设安全阀或安全阀采纳不妥 ,都是不行忽略的不安全要素 ,本文联合实质工作中的领会介绍了压力容器中最为宽泛的安全泄压装置安全阀的采纳和安装中的重点。
1、安全阀的采纳1.1 安全阀的采纳原则安全阀的种类好多,其动作的靠谱性和性能的利害直接关系到设施和人身安全,并与节能和环境保护密切有关。
安全阀的采纳需注意以下几个问题:(1.)安全阀一定采纳有制造同意证的单位生产的产品,质量证明书及铭牌数据齐备。
(2.)安全阀的额定泄放量一定大于或等于容器的安全泄放量。
(3.)安全阀一般采纳直接弹簧载荷式,若采纳由导阀控制的安全阀,则一定要求当导阀等协助装置失灵时,主阀还能在不超过泄放压力时自动开启,并排出所有额定泄放量。
(4.)关于有毒、易燃、易爆或为制冷剂和其余会污染大气的介质,一定采纳封闭式安全阀,若需带有提高机构,则须采纳封闭式带扳手安全阀。
(5.)关于开启压力大于3MPa 的蒸汽用安全阀或介质温度超过 350 ℃的气体用安全阀,应采纳带散热器的安全阀,已防备泄放介质直接冲蚀弹簧。
(6.)当安全阀有可能蒙受背压或介质腐化性很强的状况下,应采纳带涟漪管的安全阀。
(7.)对安全阀有按期开启查验要求时,应备有靠谱的提高机构;而对有毒、易燃、易爆介质,除非用户有特别要求,不然不需设置提高机构。
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门,即当压力超过指定的值时,阀门自动开启,使流体外泄,而当压力回复到指定的压力后,阀门自动关闭,以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时,阀门自动开启,继而全量排放,以防止压力继续升高,当压力降低到另一规定值时,自动关闭。
1 安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀:1、独立的压力系统(有切断阀与其它系统分开)。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时,在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下,由于泵出口止回阀的泄漏,则在泵的入口管道上设置安全阀。
1.2 《石油化工企业设计防火规范》的规定,在不正常条件下,可能超压的下列设备应设安全阀:1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔(汽提塔顶蒸汽通入另一蒸馏塔者除外)。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上,应设安全阀。
安全阀的放空管应接至泵入口管道上,并宜设事故停车联锁装置(如设备本身已有安全阀者除外)。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时,上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故,故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀,可能超出设计压力的设备。
压力容器安全阀的选用和安装范文压力容器安全阀是工业生产过程中非常重要的安全装置之一,其作用是在超过安全压力时扮演泄压保护的角色。
正确选用和安装压力容器安全阀对于保证生产过程的安全运行至关重要。
本文将从选用和安装两个方面探讨压力容器安全阀的相关内容。
一、压力容器安全阀的选用1. 根据压力容器的设计参数选用在选用压力容器安全阀时,首先需要根据压力容器的设计参数来确定安全阀的参数要求。
例如,根据设计种类确定使用的安全阀类型,根据设计压力和温度确定安全阀的额定压力和温度,根据设计流量确定安全阀的额定流量等。
2. 考虑介质性质和工艺要求在选用压力容器安全阀时,还需要考虑介质性质和工艺要求。
例如,对于易燃、易爆或有毒介质,应选用带有防爆、防火或泄漏检测等功能的安全阀;对于工艺要求精确控制的系统,应选用带有调节功能的安全阀。
3. 考虑可靠性和维护性在选用压力容器安全阀时,还需要考虑安全阀的可靠性和维护性。
例如,选择品牌口碑好、质量可靠的安全阀产品;选择结构简单、维护方便的安全阀产品。
二、压力容器安全阀的安装1. 安装位置选择压力容器安全阀的安装位置应考虑容器的结构特点、工艺要求、操作方便性等因素。
一般来说,安全阀应安装在距离容器顶部1/4至1/3高度处,并与容器的进出口管道保持一定距离,以免影响安全阀的通气和放压作用。
2. 安装方式选择压力容器安全阀的安装方式主要有法兰连接和螺纹连接两种。
选择哪种安装方式应根据容器的结构和压力等级来确定。
一般来说,法兰连接适用于大口径、高压容器,而螺纹连接适用于小口径、低压容器。
3. 安装注意事项在安装压力容器安全阀时,需要注意以下几点:- 安全阀的进口应与容器的排气孔相连,并保持通畅。
- 安全阀的出口应通向安全区域,远离人员和设备。
- 安全阀的下排管道应倾斜,以保证排放的介质不积存,防止阻塞。
- 安全阀应固定牢固,避免因振动等原因导致松动。
- 安全阀应定期进行维护和检查,确保其正常运行。
压力容器安全阀的选用和安装模版压力容器是工业生产中常用的设备,为了确保其安全运行,安装安全阀是非常重要的。
安全阀主要用于在压力容器内部压力超过设计压力时,自动开启并将多余的压力释放出来,以保护容器免受过度压力的损坏。
本文将介绍压力容器安全阀的选用和安装模版。
一、压力容器安全阀的选用1. 根据压力容器的设计压力确定安全阀的额定工作压力。
安全阀的额定工作压力应与容器的设计压力相匹配,通常要略高于设计压力,以确保安全阀能够在超压情况下可靠工作。
2. 根据压力容器的介质特性选择合适的安全阀。
不同的介质对安全阀的材料和结构有不同的要求,例如腐蚀性介质需要选用耐腐蚀材料的安全阀。
3. 根据压力容器的温度确定安全阀的额定工作温度。
安全阀的额定工作温度应与容器的设计温度相匹配,通常要略高于设计温度,以确保安全阀能够在超温情况下可靠工作。
4. 根据压力容器的流量确定安全阀的额定流量。
安全阀的额定流量应与容器的流量相匹配,以确保安全阀能够在流量过大时及时排放多余压力。
5. 根据压力容器的尺寸确定安全阀的安装位置和尺寸。
安全阀应尽可能地安装在离容器顶部较远的位置,以免在排放多余压力时产生过大的冲击力。
二、压力容器安全阀的安装模版1. 安全阀的安装模版应包括以下内容:(1)安全阀的型号和规格。
(2)安全阀的额定工作压力和工作温度。
(3)安全阀的额定流量。
(4)安全阀的安装位置和方向。
(5)安全阀的安装孔尺寸和孔距。
(6)安全阀的进口和出口管道的尺寸和连接方式。
(7)安全阀的定位孔尺寸和孔距。
(8)安全阀的固定螺栓的规格和数量。
2. 安全阀的安装步骤:(1)确定安全阀的安装位置。
根据容器的结构和工艺要求,选择一个合适的位置来安装安全阀。
(2)准备安全阀的安装孔。
根据安全阀的安装模版,使用合适尺寸的钻头在容器上钻孔。
(3)安装安全阀。
将安全阀通过安装孔插入容器内部,根据安装模版上的定位孔,使用螺栓将安全阀固定在容器上。
(4)连接进口和出口管道。
压力容器安全阀的选用和安装是非常重要的,它直接关系到压力容器的运行安全性。
本文将介绍压力容器安全阀选用和安装的相关要点。
一、压力容器安全阀的选用1. 根据压力容器的工作压力,选择相应的安全阀额定工作压力。
安全阀的额定工作压力应略低于压力容器的工作压力,一般建议选择额定工作压力为压力容器工作压力的85%-90%。
2. 根据压力容器的容积和出口流量,选择相应的安全阀流量系数。
安全阀流量系数一般为容器容积和出口流量的比值,通常为0.9-1.1。
3. 根据压力容器的介质性质,选择相应的安全阀材质。
安全阀的材质应与压力容器的介质相适应,能够耐受介质的腐蚀和高温。
4. 根据压力容器的工作温度,选择相应的安全阀工作温度。
安全阀的工作温度应能够适应压力容器的工作温度范围。
5. 根据压力容器的使用环境条件,选择相应的安全阀密封形式和防护等级。
安全阀的密封形式和防护等级应能够适应压力容器的使用环境条件,确保安全阀的正常运行和防止外界环境对安全阀的影响。
二、压力容器安全阀的安装1. 安全阀的安装位置应符合以下要求:(1)安全阀应直接安装在压力容器的排气口或排液口上。
(2)安全阀的安装位置应方便操作和维修。
(3)安全阀的安装位置应避免或减少对周围设备和人员的危害。
2. 安全阀与压力容器之间应设置适当的连接管道或法兰连接,并保证连接的可靠性和密封性。
3. 安全阀的安装应保证其通气或排液通道畅通,避免堵塞和渗漏。
4. 安全阀的启闭和调整装置应方便操作,能够准确调整和确认安全阀的启闭压力。
5. 安全阀的维修和保养应定期进行,保持其良好的工作状态并延长使用寿命。
三、压力容器安全阀的检测和维护1. 定期检测安全阀的启闭压力是否符合要求,并进行相应的调整和维护。
2. 定期清洗或更换安全阀的密封件,确保其密封性能。
3. 定期检查安全阀的活动部件是否正常运动,是否存在磨损和腐蚀现象。
4. 定期检查安全阀的连接管道或法兰连接是否松动或渗漏,进行必要的修复和更换。
压力容器安全阀的选用和安装范本一、引言压力容器是工业生产中常用的设备,它能够贮存和输送各种流体,具有承受一定压力的能力。
在使用压力容器时,为了保证其安全运行,必须配备安全阀进行压力的释放和安全保护。
本文将围绕压力容器安全阀的选用和安装范本进行详细介绍,以提供相关从业人员参考。
二、压力容器安全阀的选用1. 选择合适的安全阀类型根据压力容器的使用环境和要求,选择合适的安全阀类型。
常见的安全阀类型有弹簧式安全阀、膜片式安全阀、柱塞式安全阀等。
不同类型的安全阀适用于不同的工作条件和介质,需要根据实际情况来选择。
2. 根据压力容器的工作压力选择安全阀的额定工作压力安全阀的额定工作压力应大于压力容器的最高工作压力,以确保在压力超过额定工作压力时能够正确启动并释放压力。
3. 根据压力容器的流量和介质选择安全阀的额定流量安全阀的额定流量应能够满足压力容器在最严重工艺条件下的流量要求。
4. 根据压力容器的温度选择安全阀的适用温度范围考虑压力容器的工作温度范围,选择能够适应该温度范围的安全阀,以确保安全阀在高温或低温环境下能够正常工作。
三、压力容器安全阀的安装范本1. 安全阀应安装在压力容器的出口处,以便及时释放过压气体或液体。
2. 安装安全阀时,应注意安全阀的进口应与压力容器的排污阀相连,以方便排污。
3. 安全阀的出口应与安全阀排污口相连,并设置专门的排污管道,以确保释放的过压气体或液体能够正确排除。
4. 安全阀的出口应远离人员通行区域和易燃、易爆物品,并在附近设置明显的警示标识,以提醒人员注意安全。
5. 安全阀的安装应符合国家相关标准和规定,并由具备相应资质的专业人员进行安装和调试。
6. 安全阀的安装应定期检查其工作状态和调整工作参数,确保安全阀能够正常工作。
7. 安全阀的安装位置应方便维修和保养,并保证能够轻松接触到安全阀的控制面板和进口。
四、压力容器安全阀的使用和维护1. 安全阀应定期检查和维护,确保其工作正常可靠。
行业资料:________ 压力容器安全阀的选用和安装单位:______________________部门:______________________日期:______年_____月_____日第1 页共10 页压力容器安全阀的选用和安装摘要:本文结合实际工作中的体会介绍了压力容器中最为广泛的安全泄压装置安全阀的选用和安装中的要点。
关键词:安全阀选用安装文献(1)、(2)明确规定,除压力源来自容器外部且能得到可靠控制的,均应装设安全泄放装置,该装置是防止压力容器在使用过程中超压的专门装置,它必须保证在压力容器处于正常工作压力时严密不漏,而当容器内的压力由于某种原因一旦超过规定值时,即能自动地迅速泄放出容器内的介质,使压力容器始终保持在最高允许的压力范围内。
为此,安全泄放装置必须同时满足泄放能力大于容器的安全泄放量和在规定的压力下准确动作的性能,用途最为广泛的安全泄压装置就是一种由进口静压开启的自动泄压阀门(简称安全阀),它依靠介质自身的压力排出一定数量的流体来防止容器或系统内的压力超过预定的安全值;当容器内的压力恢复正常后,阀门自行关闭,并阻止介质继续排出。
压力容器本体或系统中未装设安全阀或安全阀选用不当,都是不可忽视的不安全因素,本文结合实际工作中的体会介绍了压力容器中最为广泛的安全泄压装置安全阀的选用和安装中的要点。
1、安全阀的选用1.1安全阀的选用原则安全阀的种类很多,其动作的可靠性和性能的好坏直接关系到设备和人身安全,并与节能和环境保护紧密相关。
安全阀的选用需注意以下几个问题:(1.)安全阀必须选用有制造许可证的单位生产的产品,质量证明第 2 页共 10 页书及铭牌数据齐全。
(2.)安全阀的额定泄放量必须大于或等于容器的安全泄放量。
(3.)安全阀一般选用直接弹簧载荷式,若采用由导阀控制的安全阀,则必须要求当导阀等辅助装置失灵时,主阀仍能在不超过泄放压力时自动开启,并排出全部额定泄放量。
压力容器上安全阀的安装要求压力容器是一种用于储存或传输气体或液体的设备,而安全阀是一种用于控制或释放压力的安全装置。
安装安全阀是保证压力容器运行安全的重要措施之一。
在安装安全阀时,需要注意以下一些要求。
1. 安全阀类型选择:根据压力容器的设计压力、工作介质和流量等特点,选择合适的安全阀。
常见的安全阀类型包括弹簧式安全阀、薄膜式安全阀、插销式安全阀等。
2. 安全阀额定参数:根据压力容器的工作参数,选择安全阀的额定参数,如额定压力、额定流量等。
安全阀的额定压力应大于或等于压力容器的最大允许工作压力,额定流量应满足压力容器的放散要求。
3. 安全阀安装位置:安全阀应选择安装在压力容器上方,以充分发挥其排放功能。
安全阀安装位置应易于操作和观察,方便进行维护和检修。
同时,还需考虑安全阀的排放介质对周围环境的影响,避免造成环境污染或人身伤害。
4. 安全阀排放导流管:安全阀应安装排放导流管,将排放介质引导到安全位置,以防止伤害人员或破坏设施。
排放导流管的长度和直径应根据实际情况进行设计,以满足安全要求,并避免介质喷射到敏感设备或人员区域。
5. 安全阀排放口设置:安全阀的排放口应设置在安全位置,离操作区、人员区和易燃、易爆物区较远,以防止伤害人员或引发事故。
同时,还应避免将排放介质直接排放到高温或易燃物质附近,防止引发火灾或爆炸。
6. 安全阀排放管路设计:安全阀的排放管路设计需要考虑排放介质的性质和流量,以及管道的材质和尺寸等因素。
排放管路应保持通畅,避免出现积液或堵塞等情况。
同时,还需考虑排放介质可能带来的噪音、振动和冲击等问题,并采取相应的措施进行减噪、减振和防护。
7. 安全阀检测和维护:安全阀的安装后需进行检测和调试,确保其工作正常、灵敏可靠。
同时,还需定期对安全阀进行维护和保养,包括清洁、润滑和调整等,以保证其始终处于良好的工作状态。
定期的检查和维护工作能够发现潜在的问题并及时解决,提高安全阀的使用寿命和运行安全性。
压力容器安全阀的选用和安装
摘要:本文结合实际工作中的体会介绍了压力容器中最为广泛的安全泄压装置安全阀的选用和安装中的要点。
关键词:安全阀选用安装
文献(1)、(2)明确规定,除压力源来自容器外部且能得到可靠控制的,均应装设安全泄放装置,该装置是防止压力容器在使用过程中超压的专门装置,它必须保证在压力容器处于正常工作压力时严密不漏,而当容器内的压力由于某种原因一旦超过规定值时,即能自动地迅速泄放出容器内的介质,使压力容器始终保持在最高允许的压力范围内。
为此,安全泄放装置必须同时满足泄放能力大于容器的安全泄放量和在规定的压力下准确动作的性能,用途最为广泛的安全泄压装置就是一种由进口静压开启的自动泄压阀门(简称安全阀),它依靠介质自身的压力排出一定数量的流体来防止容器或系统内的压力超过预定的安全值;当容器内的压力恢复正常后,阀门自行关闭,并阻止介质继续排出。
压力容器本体或系统中未装设安全阀或安全阀选用不当,都是不可忽视的不安全因素,本文结合实际工作中的体会介绍了压力容器中最为广泛的安全泄压装置安全阀的选用和安装中的要点。
1、安全阀的选用
1.1安全阀的选用原则
安全阀的种类很多,其动作的可靠性和性能的好坏直接关系到设备和人身安全,并与节能和环境保护紧密相关。
安全阀的选用需注意以下几个问题:
(1.)安全阀必须选用有制造许可证的单位生产的产品,质量证明书及铭牌数据齐全。
(2.)安全阀的额定泄放量必须大于或等于容器的安全泄放量。
(3.)安全阀一般选用直接弹簧载荷式,若采用由导阀控制的安全阀,则必须要求当导阀等辅助装置失灵时,主阀仍能在不超过泄放压力时自动开启,并排出全部额定泄放量。
(4.)对于有毒、易燃、易爆或为制冷剂和其他会污染大气的介质,必须采用封闭式安全阀,若需带有提升机构,则须采用封闭式带扳手安全阀。
(5.)对于开启压力大于3MPa的蒸汽用安全阀或介质温度超过350℃的气体用安全阀,应采用带散热器的安全阀,已防止泄放介质直接冲蚀弹簧。
(6.)当安全阀有可能承受背压或介质腐蚀性很强的情况下,应选用带波纹管的安全阀。
(7.)对安全阀有定期开启检验要求时,应备有可靠的提升机构;而对有毒、易燃、
易爆介质,除非用户有特殊要求,否则不需设置提升机构。
(8.)在安全泄放量较大的场合应选用全启式安全阀,反之,安全泄放量较小或要求应力平稳的场合,宜选用微启式安全阀。
(9.)安全阀的密封面型式应能满足安全阀的使用性能要求。
1.2.安全阀的选用条件
(1.)公称通径的确定
安全阀公称通径的确定首先要依据标准计算或实际使用经验,确定确保设备安全所需的最小安全泄放量;然后算出安全阀的最小排放面积,再根据安全阀的开启高度(全启还是微启)计算出安全阀阀座喉径,按稍大于而较接近计算出的阀座喉径的标准系列安全阀的阀座喉部直径,参照产品样本确定安全阀的公称直径。
(2.)压力等级的确定
安全阀的公称压力与工作压力以及弹簧的工作压力级有着不同的含义,不能混为一谈。
工作压力是指安全阀正常运行时阀前所承受的静压力,它与被保护的设备的工作压力相同;而弹簧的工作压力级则是指弹簧所允许使用的工作压力范围,在该范围之内,安全阀的整定压力可以通过改变弹簧的预紧压缩量进行调节,同一公称压力的安全阀,根据弹簧设计要求,可分为多种不同的工作压力级。
安全阀的公称压力一般不得低于容器的设计压力,当其在高温下使用时,应考虑到阀门材料许用应力的降低。
选用安全阀时,应根据设计压力和所需整定压力来确定阀门的公称压力和弹簧的工作压力级。
(3.)阀门材质的确定
选用安全阀的材质应考虑介质的工作温度、工作压力;介质性能以及材料的工艺性、经济性等多种因素。
一般情况下若无特殊要求,当阀的公称压力不大于1.6MPa时,选灰铸铁;不大于2.5MPa时选碳素钢;对腐蚀性介质选不锈钢;温度较高时宜选铬钼钢。
二、安全阀的安装
安全阀在安装前应由专业人员根据工作状况进行定期校验,每年至少一次,安全阀的整定压力一般应为容器最高工作压力的1.05~1.10倍且不得高于设计压力(移动式压力容器除外)。
安全阀的安装正确与否是保证安全阀能否起到安全保护作用的关键,而在实际使用中,有许多单位往往忽视了这一点。
安全阀的安装通常要解决以下几点问题:(1.)安全阀应铅直安装,并应装设在压力容器液面以上的气相空间,或与连接在压
力容器气相空间上的管道相连接。
(2.)压力容器与安全阀之间的连接管和管件的通孔,其截面积不得小于安全阀的进口面积。
(3.)压力容器一个连接口上装设数个安全阀时,则该连接口入口的面积,应至少等于数个安全阀的进口面积总和。
(4.)压力容器与安全阀之间不宜装设中间截止阀门。
对于盛装易燃、毒性程度为极度、高度、中度危害或粘性介质的压力容器,为便于安全阀的更换、清洗,可在压力容器与安全阀之间装截止阀,截止阀的结构和通径尺寸应不妨碍安全阀的正常泄放。
压力容器正常运行时,截止阀必须保持全开,并加铅封。
(5.)安全阀装设位置,应便于检查和维修。
(6.)封闭式安全阀应装有排放管,将气体排放至室外或其它安全场所;排放管的有效直径应不小于安全阀的出口直径同时应当有可靠的支撑,以免安全阀开启后引起震动或使容器产生过大的附加应力。
同时还要使排放管能自由涨缩,使排放温度较高的介质时能自由膨胀。
对易燃介质的排气管还应用导线接地。
(7.)排放管如果有可能积聚冷凝液或雨水时,应在其最低位置处设置排液管,以便随时排放其中的冷凝液或雨水,使其不致产生背压。
综上所述,压力容器的安全阀选用与安装合理与否,涉及到多方面,正确处理好这些问题,事关设备和人身的安全,不可掉以轻心。
必须指出,安全阀动作后,应及时找出容器压力升高的原因,对症采取措施,防止压力继续升高。
参考文献:
(1.)《压力容器安全技术监察规程》(99版)
(2.)GB150-1998《钢制压力容器》。
