隔膜式气压水罐选型计算

气压罐的选型参数气压罐调节水量不是气压罐的容积，而是气压罐在此压力范围内的调节容积，在变频系统上，为最大限度的利用气压罐的体积，可把气压罐预充气体的压力和水泵的启动压力下限设为一致，这样当气压罐内的水全部补充到系统后水泵恰好启动。

如：生活管网变频供水恒压值为P1=0.5MPa，压力下限（水泵再启动压力）P2=0.15MPa，在正常情况下，假设管网夜间用水量为15L/h，在夜间水泵停止工作按7h（22:00－5:00）计算，用水量为105L，那么，如果气压罐在P1与P2压力范围内的调节水量大于105L，即可保证水泵睡眠7小时，因此，选用调节水量在略大于105L的气压罐是比较合适的，如选用调节水量大大超出105L（上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。

假设需要选用的气压罐容积为V，气压罐预充压力为P2，则由波义耳（Robert Boyle）气体定律，在一定温度下气体压力（P）与容积（V）乘积等于常数的原理，即PV = 定值，P1×V1=P2×V2=P×V其中：P=气压罐预充气体压力V=气压罐体积（也为初始状态预充气体的体积）V1=系统压力为P1时气压罐气体的体积V2=系统压力为P2时气压罐气体的体积由以上可知：0.5V1=0.15V2=0.15VV1=0.3V2 V2=V气压罐的调节容积△V=V－V1=0.7V=105LV=150L即应该选用体积为150L的气压罐，因为气压罐型号的限制，所以按选大不选小和就近原则，来选择相应的气压罐。

热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型V =C =系统中水总容量（包括锅炉、管道、散热器等）e =水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差），标准设备中e=0.0359（90℃）P1=膨胀罐的预充压力P2=系统运行的最高压力（即系统中安全阀的起跳压力） V =膨胀罐的体积例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐V = = = 38.3L按选大不选小和就近原则，来选择相应的气压罐。

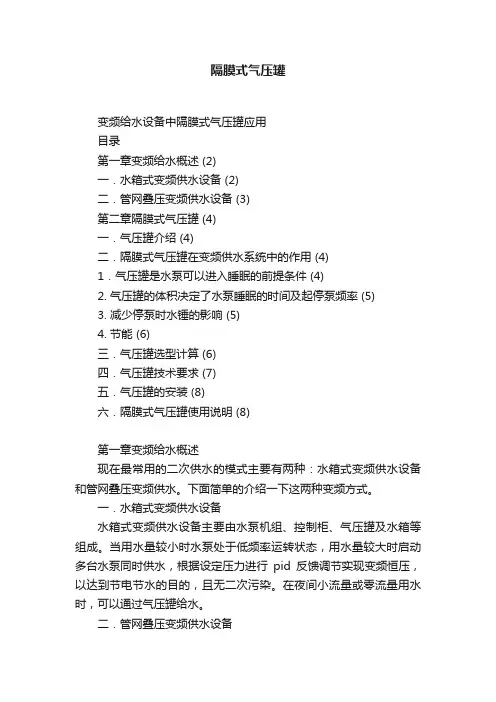

隔膜式气压罐变频给水设备中隔膜式气压罐应用目录第一章变频给水概述 (2)一．水箱式变频供水设备 (2)二．管网叠压变频供水设备 (3)第二章隔膜式气压罐 (4)一．气压罐介绍 (4)二．隔膜式气压罐在变频供水系统中的作用 (4)1．气压罐是水泵可以进入睡眠的前提条件 (4)2. 气压罐的体积决定了水泵睡眠的时间及起停泵频率 (5)3. 减少停泵时水锤的影响 (5)4. 节能 (6)三．气压罐选型计算 (6)四．气压罐技术要求 (7)五．气压罐的安装 (8)六．隔膜式气压罐使用说明 (8)第一章变频给水概述现在最常用的二次供水的模式主要有两种：水箱式变频供水设备和管网叠压变频供水。

下面简单的介绍一下这两种变频方式。

一．水箱式变频供水设备水箱式变频供水设备主要由水泵机组、控制柜、气压罐及水箱等组成。

当用水量较小时水泵处于低频率运转状态，用水量较大时启动多台水泵同时供水，根据设定压力进行pid反馈调节实现变频恒压，以达到节电节水的目的，且无二次污染。

在夜间小流量或零流量用水时，可以通过气压罐给水。

二．管网叠压变频供水设备管网叠压变频供水设备是一种能直接与自来水管网连接，且对自来水管网不产生负作用的成套设备。

该设备将自来水压力与水泵的提升压力相叠加，充分利用自来水管网压力根据设定压力进行pid反馈调节，实现变频恒压效果，使生活供水更加节能和环保。

设备主要由水泵机组、控制柜、气压罐及调节罐等部分组成。

第二章隔膜式气压罐一．气压罐介绍：隔膜式气压罐主要由气门盖、充气口、气囊、罐体、法兰盘组成。

气压罐用于系统中时，当系统压力大于预充气体的压力，在系统压力的作用下，会有一部分工作介质进入气囊内，直到气囊内氮气的压力和系统的压力达到平衡，当系统压力升高再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

隔膜式气压罐（容纳膨胀水量）选型计算书(一)项目概况本项目建筑面积50000 m2，冷冻供回水温度7/12℃，根据空调设备和官网允许的压力，循环水泵入口最高工作压力为1.0MPa，补水箱与系统最高点高差为45m，采用隔膜式气压罐进行定压补水。

气压罐定压的优点有易于实现自动补水、自动排气、自动泄水和自动过压保护。

(二)系统水容量计算V c= k*S =1.3*50000/1000=65m3式中：V c—系统水容量，m3；S —建筑面积，m2；K —系数，取1.3，详见如下表：(三)系统补水量Q补计算系统每小时的补水量Q补可按系统水容量V c的2%计算，则系统补水量Q补：Q补=2%*V c=2%*65=1.3m3/h(四)补水泵流量Q泵计算补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

(五)补水泵选型补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上，系统定压点最低压力P定≥补水箱与系统最高点高差△P+ 5kpa+（10kpa裕量），则系统定压点最低压力P定：P定≥450+5+10=465kPa补水泵扬程H应保证补水压力比系统补水点压力P定高30-50kPa，则补水泵扬程H：H≥465+50=515kpa=51.5m选用2台流量为3.25m3/h，扬程为52m的定频水泵，平时一用一备，初期上水和事故补水时2台水泵同时运行。

(六)气压罐选型调节容积V调应不小于3min补水泵流量Q泵，则调节容积V调：V调≥3.25*3/60=0.163m3安全阀的开启压力P4应确保系统的工作压力不超过系统内管网、阀门、设备等的承压能力（补水点处允许工作压力1.0MPa），则安全阀开启压力P4：P4=1000kPa膨胀水量流到补水箱时，可取P3=0.9P4，则电磁阀开的启压力P3：P3=0.9*P4=900kPa补水泵的启动压力P1在满足定压点最低要求压力P定的基础上，则补水泵的启动压力P1：P1= P定=465 kpa补水泵的停泵压力P2，即是电磁阀的关闭压力，可取P2=0.9P3，则补水泵的停泵压力P2：P2=0.9* P3=810kPa压力比αt=（P1+100kpa）/（P2+100kpa）=（465+100）/（810+100）=0.62，满足规定αt=0.5~0.9取值范围。

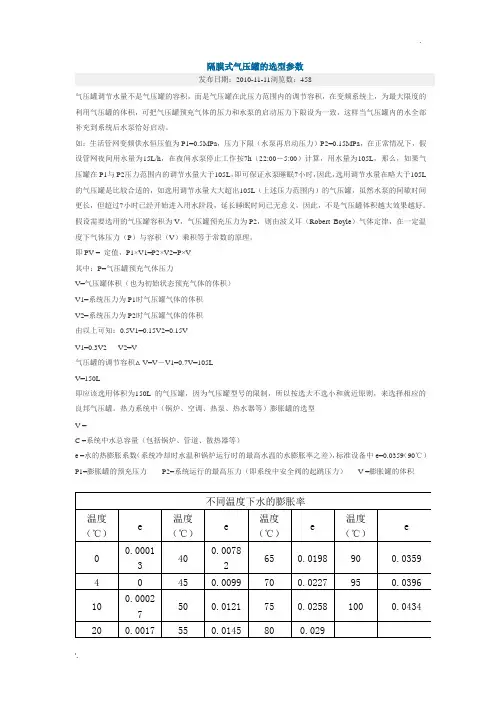

隔膜式气压罐的选型参数发布日期：2010-11-11浏览数：458气压罐调节水量不是气压罐的容积，而是气压罐在此压力范围内的调节容积，在变频系统上，为最大限度的利用气压罐的体积，可把气压罐预充气体的压力和水泵的启动压力下限设为一致，这样当气压罐内的水全部补充到系统后水泵恰好启动。

如：生活管网变频供水恒压值为P1=0.5MPa，压力下限（水泵再启动压力）P2=0.15MPa，在正常情况下，假设管网夜间用水量为15L/h，在夜间水泵停止工作按7h（22:00－5:00）计算，用水量为105L，那么，如果气压罐在P1与P2压力范围内的调节水量大于105L，即可保证水泵睡眠7小时，因此，选用调节水量在略大于105L 的气压罐是比较合适的，如选用调节水量大大超出105L（上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。

假设需要选用的气压罐容积为V，气压罐预充压力为P2，则由波义耳（Robert Boyle）气体定律，在一定温度下气体压力（P）与容积（V）乘积等于常数的原理，即PV = 定值，P1×V1=P2×V2=P×V其中：P=气压罐预充气体压力V=气压罐体积（也为初始状态预充气体的体积）V1=系统压力为P1时气压罐气体的体积V2=系统压力为P2时气压罐气体的体积由以上可知：0.5V1=0.15V2=0.15VV1=0.3V2 V2=V气压罐的调节容积△V=V－V1=0.7V=105LV=150L即应该选用体积为150L的气压罐，因为气压罐型号的限制，所以按选大不选小和就近原则，来选择相应的良邦气压罐。

热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型V =C =系统中水总容量（包括锅炉、管道、散热器等）e =水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差），标准设备中e=0.0359（90℃）P1=膨胀罐的预充压力 P2=系统运行的最高压力（即系统中安全阀的起跳压力） V =膨胀罐的体积例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐V = = = 38.3L按选大不选小和就近原则，来选择相应的气压罐。

隔膜式气压罐参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
\
产品简介：
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水安全可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表
默认分。

隔膜式气压罐的选型参数发布日期：2010-11-11浏览数：458气压罐调节水量不是气压罐的容积，而是气压罐在此压力范围内的调节容积，在变频系统上，为最大限度的利用气压罐的体积，可把气压罐预充气体的压力和水泵的启动压力下限设为一致，这样当气压罐内的水全部补充到系统后水泵恰好启动。

如：生活管网变频供水恒压值为P1=0.5MPa，压力下限（水泵再启动压力）P2=0.15MPa，在正常情况下，假设管网夜间用水量为15L/h，在夜间水泵停止工作按7h（22:00－5:00）计算，用水量为105L，那么，如果气压罐在P1与P2压力范围内的调节水量大于105L，即可保证水泵睡眠7小时，因此，选用调节水量在略大于105L 的气压罐是比较合适的，如选用调节水量大大超出105L（上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。

假设需要选用的气压罐容积为V，气压罐预充压力为P2，则由波义耳（Robert Boyle）气体定律，在一定温度下气体压力（P）与容积（V）乘积等于常数的原理，即PV = 定值，P1×V1=P2×V2=P×V其中：P=气压罐预充气体压力V=气压罐体积（也为初始状态预充气体的体积）V1=系统压力为P1时气压罐气体的体积V2=系统压力为P2时气压罐气体的体积由以上可知：0.5V1=0.15V2=0.15VV1=0.3V2 V2=V气压罐的调节容积△V=V－V1=0.7V=105LV=150L即应该选用体积为150L的气压罐，因为气压罐型号的限制，所以按选大不选小和就近原则，来选择相应的良邦气压罐。

热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型V =C =系统中水总容量（包括锅炉、管道、散热器等）e =水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差），标准设备中e=0.0359（90℃）P1=膨胀罐的预充压力P2=系统运行的最高压力（即系统中安全阀的起跳压力）V =膨胀罐的体积例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐V = = = 38.3L按选大不选小和就近原则，来选择相应的气压罐。

消防气压稳压系统中隔膜式气压罐容积及压力的计算I. 引言A. 研究意义B. 研究背景C. 研究目的II. 消防气压稳压系统简介A. 消防气压稳压系统的组成B. 消防气压稳压系统的功能C. 消防气压稳压系统的分类III. 隔膜式气压罐的设计A. 隔膜式气压罐的结构B. 隔膜式气压罐的容积计算C. 隔膜式气压罐的压力计算IV. 消防气压稳压系统中隔膜式气压罐容积及压力的计算A. 消防气压稳压系统设计参数B. 隔膜式气压罐容积计算实例C. 隔膜式气压罐压力计算实例V. 结论A. 研究成果B. 研究局限C. 研究方向VI. 参考文献I. 引言火灾是一种常见的灾难性事件，给人们的安全生命带来了巨大的威胁。

为了对抗火灾，消防设备得到了广泛地应用和推广。

消防气压稳压系统是一种重要的消防设备，它能够赋予消防装备和系统稳定可靠的气体源，从而确保消防设备的正常运行。

其中隔膜式气压罐作为消防气压稳压系统中不可或缺的部件，其容积、压力的计算对于确保消防系统的正常工作至关重要。

本文将对于消防气压稳压系统中隔膜式气压罐容积及压力的计算进行探讨。

本研究的目的在于给消防系统工程技术人员提供详细的设计和计算方法，并对如何优化消防系统进行讨论，为保护社会安全做出贡献。

II. 消防气压稳压系统简介消防气压稳压系统是通过高压气瓶和气体供应系统，将二氧化碳或惰性气体送到消防管道或仓库中，控制火势的蔓延，以达到消防的目的。

消防气压稳压系统主要由气瓶充装站、压缩机、气体储罐、排水器、过滤器、自动控制系统等组成。

其功能主要是供气体平衡自动供应，以兼顾气体使用量的需求。

消防气压稳压系统与传统的气动、电气控制消防系统相比，具有响应速度快、使用寿命长、保护范围大、可靠性高等优点。

因此，在火灾出现时，消防气压稳压系统能够迅速地向受灾区域供气，从而控制火势的扩散，保证人员和财产的安全。

消防气压稳压系统的分类有很多，根据工作介质的不同可分为水、泡沫、干粉、气体等；按控制方式可分为自动式、手动式、半自动式等；按系统结构可分为单阀口式、多阀口式等。

隔膜式气压罐（不容纳膨胀水量）和补水箱选型计算书(一)项目概况本项目建筑面积50000 m2，冷冻供回水温度7/12℃，根据空调设备和官网允许的压力，循环水泵入口最高工作压力为1.0MPa，补水箱与系统最高点高差为45m，采用隔膜式气压罐进行定压补水。

气压罐定压的优点有易于实现自动补水、自动排气、自动泄水和自动过压保护。

(二)系统水容量计算V c= k*S =1.3*50000/1000=65m3式中：V c—系统水容量，m3；S —建筑面积，m2；K —系数，取1.3，详见如下表：(三)系统补水量Q补计算系统每小时的补水量Q补可按系统水容量V c的2%计算，则系统补水量Q补：Q补=2%*V c=2%*65=1.3m3/h(四)补水泵流量Q泵计算补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

(五)膨胀水量Q膨计算当供回水温度为7/12℃，（1-ρ0/ρm）=0.00558，则膨胀水量Q膨：Q膨= Vc *（1-ρ0/ρm）=65*0.00558=0.363m3/h式中：Q膨—膨胀水量，m3/h；V c—系统水容量，m3；ρ0—水的起始密度，供冷时，取夏季系统停止运行时的环境温度to =35°C对应的水的密度，kg/m3；ρm—系统运行时水的平均密度，按（ρs+ρr）/2计算，kg/m3；ρs—设计供水温度下水的密度，kg/m3；ρr—设计供水温度下水的密度，kg/m3；(六)水箱有效容积V有效计算水箱有效容积V有效等于每小时系统补水量Q补和膨胀水量Q膨之和，则V有效=1*（Q补+ Q膨）=1*（1.3+0.363）=1.633m3(七)补水箱选型计算出补水箱有效容积后，可以从国家标准设计图集05K210选择确定补水箱的规格、型号及配管的直径，见如下表26.8-9 。

隔膜式气压水罐选型计算1、隔膜式气压水罐容积的确定1．1气压罐总容积可按下式计算：V=βV ×1/（1-ab ），式中V---气压罐的总容积（m3）V ×1----气压罐内的水溶剂（m3）ab----气压罐的工作压力比，在一般情况下宜采用0.65～0.85β-------气压罐的容积系数，隔膜式气压罐宜为1.05。

2、气压水罐的计算：（1）、V=αβ-1W=)(1221P P P P -W （2）、W=max 4n cq cp（3）、V 1=α-1W =122P P P -W （4）、V2=αα-1W=121P P P -W （5）、V3=αβ--11W=012201)()(P P P P P P --W 式中 V------气压水罐的总容积（M3）V 1-------设计最低工作压力时罐内空气的体积（M3）V 2-------设计最高工作压力时罐内空气的体积（M3）V 3-------水的保护容积，即设计最低工作压力时罐内水容积（M3）W--------气压水罐的调节容积（M3）P 0--------气压水罐内无水时的气体压力，即启用时罐内的充气压力（绝对压力，MPa ） P 1---------气压水罐内，最低工作压力，即水泵启动时，罐内气体压力（绝对压力，MPa ）。

其值应根据管网中最不利配水点计算确定：P1=H1+H2+H3+0.1H1------------配水管网的总水头损失（MPa ）H2-------------最不利配水点所需流出水头（MPa ）H3-------------最不利配水点与气压水罐中最低水位的几何高差（m ）P2---------------气压水罐内最高工作压力，即水泵停止时罐内气体压力。

亦即保证气压给水系统调节水容时的最高工作压力（绝对压力，MPa ）。

cp q ---------------平均工作压力时水泵出水量（m3/h ），在由几台水泵并联运行时，为最大一台水泵的流量；n max ---------------水泵一小时内最大启动次数，根据电动机容量及其启动方式、供电系统大小和负荷性质等确定，一般6～8次/h ，不宜超过10次/h 。

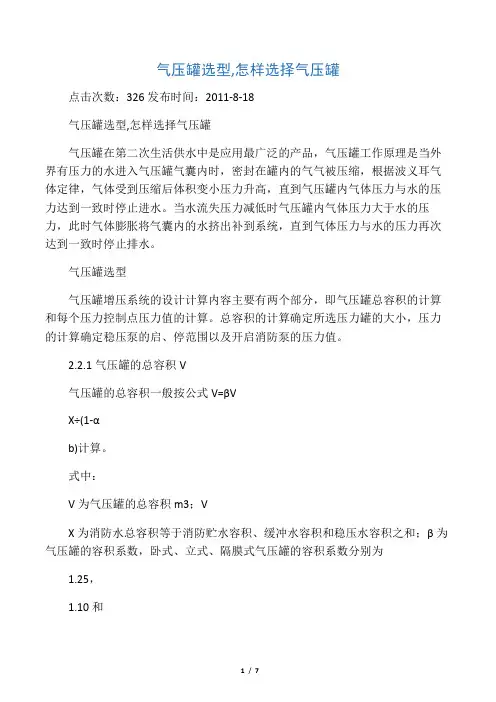

气压罐选型,怎样选择气压罐点击次数：326发布时间：2011-8-18气压罐选型,怎样选择气压罐气压罐在第二次生活供水中是应用最广泛的产品，气压罐工作原理是当外界有压力的水进入气压罐气囊内时，密封在罐内的气气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到气压罐内气体压力与水的压力达到一致时停止进水。

当水流失压力减低时气压罐内气体压力大于水的压力，此时气体膨胀将气囊内的水挤出补到系统，直到气体压力与水的压力再次达到一致时停止排水。

气压罐选型气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

2.2.1气压罐的总容积V气压罐的总容积一般按公式V=βVX÷(1-αb)计算。

式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐最低工作压力和最高工作压力之比(以绝对压力计)，一般宜采用0.65～0.85。

消防贮水总容积(VX)：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。

对于消火栓给水系统，按同时使用2支水枪(每支水枪流量5L/s)计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。

当2个系统共用气压罐时，消防贮水总容积为300+150=450L。

缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。

2.2.2压力控制点压力值的计算气压罐设4个压力控制点，如图2所示。

其中：P1为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵；P2为最高工作压力，即启动消防泵的压力值。

水是非压缩性流体，少量水流出泵内或进入管网都会引起压力急剧变化，若供水设备无气压罐稳压，设备运行在高峰期供水时，用水量频繁变化导致水泵和管网的压力不断频繁上升或减小，水泵会因此而频繁启停或频繁加减速运行(变频恒压的才会加减速运行)，特别当设备功率较大时，会给压力控制器、继电器及电机造成很大冲击，从而影响设备的整体性能及寿命。

因此，无论是气压式供水设备还是变频恒压供水设备，选择正确容积的气压罐都是很有必要的。

如图，无气压罐会对水压波动和水泵启动次数造成严重影响。

Vt=Vesp/Z
二、压力等级选择。

一般生活供水所用压力罐压力等级分为1.0Mpa，1.6Mpa和2.5Mpa，根据实际所选泵的压力范围值正确匹配压力罐，压力罐压力等级必须大于水泵压力值。

三、关于压力罐的一些小常识
——仅供参考
附1：压力罐的作用
1、水泵刚开始运行时，给压力罐补满水，随着压力增大达到设定上限压力值后，水泵停止运行，压力罐开始起稳压的作用。

2、用水时，用水量较少时，由压力罐供水，供水持续进行时，罐内压力持续降低达到下限值时，水泵启动开始变频运行增压。

附2
——仅供参考。

隔膜式气压水罐选型计算1、隔膜式气压水罐容积的确定1.1气压罐总容积可按下式计算：V=β V×1/（1-αb）式中V—气压罐的总容积（ｍ3）V×1—气压罐内的水溶剂（ｍ3）αb—气压罐的工作压力比；在一般情况下宜采用0.65～0.85β—气压罐的容积系数，隔膜式气压罐宜为1.051.2在知道泵的流量和泵的功率的情况下，也可以通过下式计算出系统中所需要的气压罐的总容积：（Pmax+1）（Pmin-1）Vt=k·Amax————————————（Pmax-Pmin）（Pprec+1）式中Vt=总容积（L）K根据泵的功率总结和调节容积的系数Amax=泵的流量（L/min）Pmax=停泵压力（即停泵时的最大压力）（bar）（1bar=0.1Mpa）Pmin=启泵压力（即开泵时的最小压力）（bar）Pprec=预压力（bar）罐出厂预压力值为1.0-1.5bark系数：功率（kw）---0.75～1.52.2～3.03.7～7.57.5～11对应的 K 值 ---0.250.3750.6250.8751.3气压罐的最低工作压力应按管网最不利处给水点所需水压计算确定，采用下式计算：p1=（h1+h2+h3+h4）/102式中p1-----气压罐最低工作压力（Mpa）h1-----水源最低水位至管网最不利给水点的高度差（m）h2-----由水源最低水位至管网最不利给水点的管路沿程水头损失（m）h3-----由水源最低水位至管网最不利配水点的管路局部水头损失（m）h4-----最不利给水点用水设备的流出水头（m）1.4气压罐最高工作压力可采用下式计算：p2=（p1+0.098）/αb-0.098式中p2----气压罐最高工作压力（Mpa）其它符号与前同。

2、生活、生产气压给水系统中所需要的气压罐调节容积可按下式计算：q bVx=β·C----------4nmax式中Vx——罐内水的调节容积（m3）β——容积附加系数，隔膜式气压水罐采用1.05。

隔膜式气压罐参数\产品简介：工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

?橡胶隔膜可舒张20 万次以上，充气后可长期使用。

可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能隔膜式气压罐工作形态SQL系列立式隔膜式气压罐技术性能参数表规格型号罐体高度H(mm)进出水管径DN(mm)总容积V(m3)调节容积Vs(m3)参考供水量Q(m3/h)重量单台罐(Kg)SQL600 ×0.61870 50 0.32 0.11 2.4-4.7206 ×1.0, 223 ×1.6 265SQL800 ×0.62310 50 0.76 0.26 6.24-10.4330 ×1.0, 350 ×1.6 520SQL1000 ×0.6 240050 1.41 0.50 12-20500 ×1.0, 2400 613 ×1.6 2420 850SQL1200 ×0.6 250065 2.58 0.80 18-30650 ×1.0, 2500 820×1.6 2520 1100SQL1400 ×0.6 285080 3.61 1.20 26-44900 ×1.0, 2850 1250 ×1.6 2880 1420SQL1600 ×0.6 3150100 5.00 2.00 40.8-681200 ×1.0, 3160 1750 ×1.6 3180 2050SQL2000 ×0.6 3620125 8.53 3.1 68.4-1141700 ×1.0, 3620 2350 ×1.6 3640 2580SQL2400 ×0.6 5100125 21.25 6.10 --4500 ×1.0, 5150 4890 ×1.6 5200 5300注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

隔膜式气压水罐工作原理发布日期：2009-9-29 浏览数：3128隔膜式气压水罐工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

罐内橡胶隔膜工作变化示意图：适应范围：隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：• 罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

• 橡胶隔膜可舒张20 万次以上，充气后可长期使用。

• 可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

外型尺寸：隔膜式气压水罐选型计算：1、隔膜式气压水罐容积的确定1.1气压罐总容积可按下式计算：V＝βV×1(1-ab)式中V——气压罐的总容积（m3)V×1——气压罐内的水容积（m3)ab——气压罐的工作压力比；在一般情况下宜采用0.65～0.85β——气压罐的容积系数，隔膜式气压罐宜为1.051.2 在知道泵的流量和泵的功率的情况下，也可以通过下式计算出系统中所需要的气压罐的总容积：Vt=k.Amax.(Pmax+1)(Pmin-1)/(Pmax-Pmin)(Pprec+1)式中Vt=总容积（L）k根据泵的功率总结的调节容积的系数Amax=泵的流量（L/min）Pmax=停泵压力（即停泵时的最大压力）（bar)(1bar=0.1Mpa)Pmin=启泵压力（即开泵时的最小压力）（bar)Pprec=预压力（bar)k系数：功率（kw) 0.75～1.5 2.2～3.0 3.7～7.5 7.5～11k 0.25 0.375 0.625 0.8751.3 气压罐的最低工作压力应按管网最不利处给水点所需水压计算确定，采用下式计算：p1=(h1+h2+h3+h4)/102式中p1——气压罐最低工作压力（Mpa)h1——水源最低水位至管网最不利给水点的高度差（m)h2——由水源最低水位至管网最不利给水点的管路沿程水损失（m)h3——由水源最低水位至管网最不利配水点的管路局部水头损失（m);h4——最不利给水点用水设备的流出水头（m).1.4气压罐最高工作压力可采用下式计算：p2=(p1+0.098)/ab-0.098式中p2——气压罐最高工作压力（Mpa)其它符号与前同2、生活、生产气压给水系统中所需要的气压罐调节容积可按下式计算：Vx=β·C qb/4nmax式中Vx——罐内水的调节容器(m3)β——容积附加系数，隔膜式气压水采用1.05。

定压罐选型
定压点一般取水泵的吸入口处
选择气压罐的方法：
气压罐的总容积V=BVx/(1-a) （m3）
气压罐内的工作压力比a=(P1+0.1)/(P2+0.1),一般取0.65~0.85
B--容积的附加系数，其值反映罐内不起水量调节作用的附加水容积的大小。

卧式罐取1.25，立式罐取1.10，隔膜式取1.05 P1--气压罐的最低工作压力，表压MPa，即最低水位时的压力
P2--气压罐的最高工作压力，表压MPa，即最高水位时的压力
气压罐的调节容积Vx=Aq/4n（m3）
A---安全系数，一般取1~1.3
q---水泵的出水量，(m3/h)
n---水泵在1小时内启动的次数，一般取6~8次，不宜大于10次气压罐的调节容积不小于系统所需的调节容积。

B--容积的附加系数，其值反映罐内不起水量调节作用的附加水容积的大小。

当水系统压力变化时，罐内的水量不就有变化吗？压力最大时，罐内的水量最多。

压力最小时，罐内的水量最少，此时罐内的水量不就可以看作不参与水量的调节吗？当气压罐的总容积一定时，B越大，就表示罐内压力最小时的水量越大。

B也可表示为气压罐总容积与压力最小时罐内空气的体积之比。

当气压罐的总容积一定时，B越大，就表示罐内压力最小时的空气量越少。

V=avt
V:膨胀水箱的容积m3
a: 水的膨胀系数0.0006；
t:供回水的温差
v:系统的热容量m3
定压罐的大小，一般可以根据每KW冷量取0.4KG水量。

定压罐隔膜式气压罐囊式气压罐定压补水装置立式气压罐介绍气压水罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

二、气压水罐适用范围：气压水罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

三、气压罐选型计算热力系统中（锅炉、空调、热泵、热水器等）土耳其BESTANK压力膨胀罐的选型V＝K×Amax×C＝系统中水总容量（包括锅炉、管道、散热器等）e＝水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差，见下表），标准设备中e＝0.0359（90℃）P1＝压力膨胀罐的预充压力P2＝系统运行的最高压力（即系统中安全阀的起跳压力）V＝压力膨胀罐的体积例如：系统水总溶剂为400L的锅炉，安全阀起跳压力为3bar.应该选用多大体积的压力膨胀罐V＝＝＝38.3L按选大不选小原则，最接近的是50L的压力膨胀罐，即该系统需选用BHT-50L定压系统中（变频供水、恒压供水等）BESTANK压力膨胀罐的选型为避免水泵频繁启动，压力膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：V＝K×Amax×K＝水泵的工作系数，随水泵功率不同而变化，具体见下表：Amax＝水泵的最高流量（L/min）Pmax＝水泵的最高工作压力（水泵停机时系统的压力）Pmin＝水泵的工作压力（水泵启动时系统的压力）Ppre＝压力膨胀罐的预充压力V＝压力膨胀罐的体积其中1HP（马力）＝0.735KW例如：一恒压供水设备水泵功率为4HP，水泵最高流量为120L/min，系统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，压力膨胀罐预充压力为2bar，该系统要选用多大的压力膨胀罐？由上表可知：水泵功率为4HP时，K＝0.375V＝K×Amax×＝0.375×120×＝80L正好压力膨胀罐型号里面有80L的，所以直接选用BHT-80L即可。
