【物理】人教版物理初三年级上册全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。

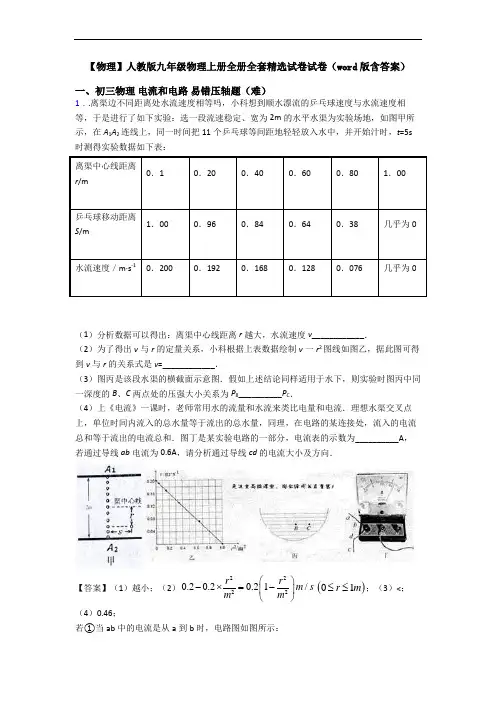

【物理】人教版九年级物理上册全册全套精选试卷试卷（word 版含答案）一、初三物理 电流和电路 易错压轴题（难）1．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m 的水平水渠为实验场地，如图甲所示，在A 1A 2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t =5s 时测得实验数据如下表：离渠中心线距离r /m0．1 0．20 0．40 0．60 0．80 1．00 乒乓球移动距离S /m 1．00 0．960．84 0．64 0．38 几乎为0 水流速度／m·s -10．200 0．192 0．168 0．128 0．076 几乎为0（1）分析数据可以得出：离渠中心线距离r 越大，水流速度v ____________．（2）为了得出v 与r 的定量关系，小科根据上表数据绘制v 一r 2图线如图乙，据此图可得到v 与r 的关系式是v =____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B 、C 两点处的压强大小关系为P 8__________P C ．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A ，若通过导线 ab 电流为0.6A ，请分析通过导线cd 的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r r m s m m ⎛⎫-⨯=- ⎪⎝⎭()01r m ≤≤；（3）<；（4）0.46；若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.2．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。

【物理】人教版九年级物理上册全册全套精选试卷检测题（WORD版含答案）一、初三物理电流和电路易错压轴题（难）1．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

在不打开盒子的情况下，他探究盒内的电路结构。

做了如下实验：只闭合开关S1S2S1和S2L1亮不亮亮灯的发光情况L2不亮不亮亮电流表示数I1＝0.2A I2＝0I3＝0.5A(1)据实验情况，请你在方框内画出盒内电路的电路图______；(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，电路出现的故障可能是_____。

【答案】 L2断路【解析】【分析】【详解】(1)[1]由实验现象可知：①两灯泡的亮暗互不影响，两灯泡是并联；②S2断开时，L1亮，L2不亮，说明S2只控制L2；③S1断开时，L1和L2都不亮，说明S1能控制两个灯泡，是干路开关；④由S1和S2闭合后电流表示数变大，可知电流表测干路电流；根据以上分析画出电路图，电路图如图所示：。

(2)[2]由电路图可知，若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，说明L2断路，开关S2闭合与否不影响电路电流。

2．实验室备有下列器材：A．待测定值电阻R x ：阻值在49～52Ω之间 B ．滑动变阻器：最大阻值如图甲 C ．滑动变阻器：最大阻值如图乙 D ．定值电阻R 0：阻值20Ω E ．电压表V ：测量范围0～3V F ．电源E ：电源电压恒为4.5VG ．单刀双掷开关（双向开关）S 及导线若干为了较精确地测出待测电阻R x 的电阻，小明设计了图丙所示的电路．（1）在小明设计的电路中，滑动变阻器应选________ （填器材前面的序号字母）． （2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关S 掷向1，由________ （填“a 至b”或“b 至a”）移动滑动变阻器的滑片P 至某一位置，读出V 表的示数为2.5V ；Ⅱ．保持滑动变阻器滑片P 的位置不变，将开关S 掷向2，读出V 表的示数为1.5V ． 根据小明的测量数据可以得到待测电阻的阻值R x =________ Ω． 【答案】C b 至a 50 【解析】 【分析】 【详解】（1）根据串联电路的分压特点可知，若接最大阻值为20Ω的滑动变阻器时，根据串联电路电压与与电阻成正比的规律，电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩX X R U V V R R ⨯≈++甲＝＞3V,即此滑动变阻器的最大阻值过小，故应选择最大阻值较大的C 规格的滑动变阻器．（2）将开关S 掷向1时，因开关闭合前，保护电路的滑动变阻器处于最大阻值的b ，由b 至a 移动滑动变阻器的滑片P 至某一位置，如下图所示：则，X X X U U U I R R -＝＝,即2.5V 4.5V 2.5VX R R-＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P 的位置不变，将开关S 掷向2时，如下图所示：则000'U U U I R R ＝＝-,即1.5V 4.5V 1.5V 20ΩR＝-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得：50ΩX R ＝． 【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压，再与电压表的量程相比较即可选择滑动变阻器的规格；闭合开关前，保护电路的滑动变阻器处于最大阻值处；当开关S 掷向1时，待测电阻与滑动变阻器串联，电压表测待测电阻两端的电压；保持滑动变阻器滑片P 的位置不变，将开关S 掷向2时，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，根据串联电路的电流特点和欧姆定律分别得出等式，解等式即可求出待测电阻的阻值．3．在探究并联电路电流规律的实验中（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。

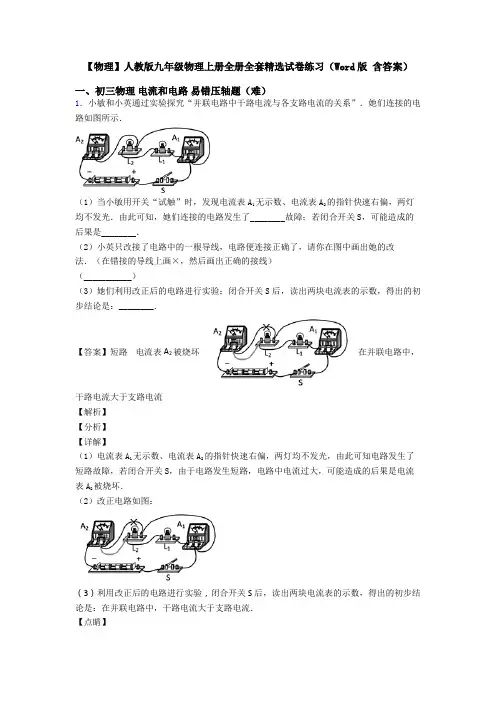

【物理】九年级上册物理全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析：测灯泡的功率的测量原理是P=UI，即测出灯泡两端的电压和流过小灯泡的电流，算出灯泡的功率．根据题意，灯泡的额定电压为2.5V，所以电压表的量程选0-3V，灯的电阻约为10Ω，根据欧姆定律可以算出灯正常发光时的电流约为0.25A，小于0.6A，所以电流表应选0-0.6A的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为2.5V，电流表读数是0.24A，算出灯的额定功率为0.6W．根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高．考点：测小灯泡的功率4．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s 时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd=0.6A-0.46A=0.14A，电流方向是从c到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r越大，水流速度v越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.5．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。

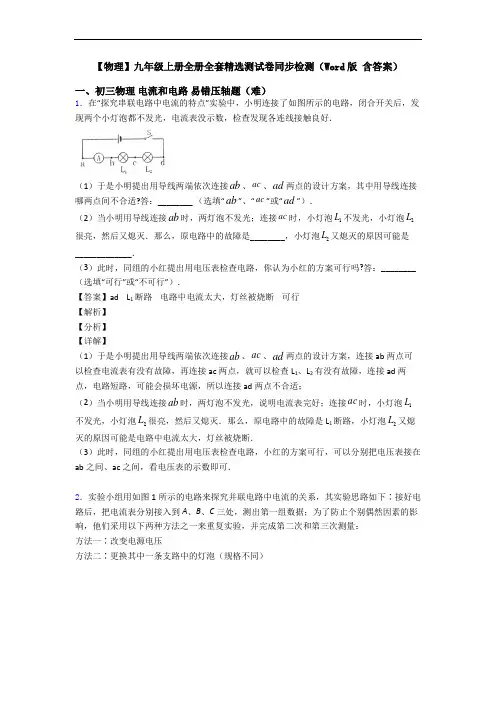

【物理】九年级上册全册全套精选测试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

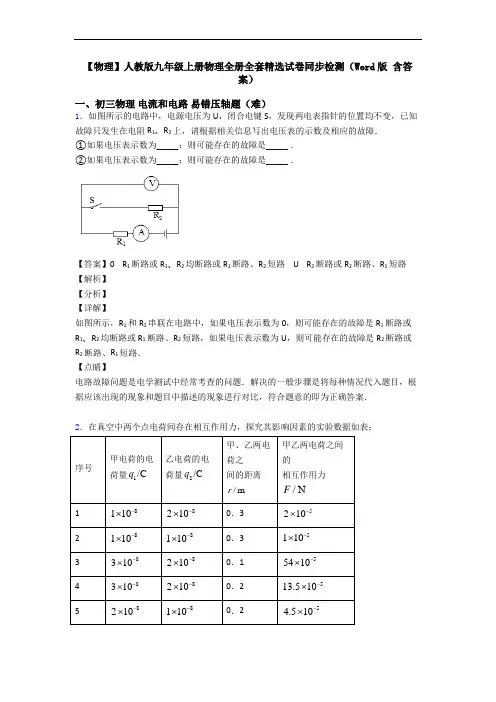

【物理】人教版九年级上册物理全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．2．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF18110-⨯8210-⨯0．35210-⨯28110-⨯8110-⨯0．35110-⨯38310-⨯8210-⨯0．155410-⨯48310-⨯8210-⨯0．2513.510-⨯58210-⨯8110-⨯0．254.510-⨯6 8410-⨯ 8310-⨯ 0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。

将表格填写完整______ 。

（2）如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，甲球带正电荷，电荷量为1q ，乙球带负电荷，电荷量为2q 。

为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，在乙球的右边某位置放上一个电荷量为3q 的小球丙，此时恰好使得三球均保持静止，则丙球应该带_____（选填“正”或“负”）电荷。

【物理】人教版九年级物理上册全册全套精选试卷试卷（word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

【物理】人教版物理初三年级上册全册全套精选试卷试卷（word 版含答案）一、初三物理 电流和电路 易错压轴题（难）1．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m 的水平水渠为实验场地，如图甲所示，在A 1A 2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t =5s 时测得实验数据如下表： 离渠中心线距离r /m0．10．200．400．600．801．00乒乓球移动距离S /m1．000．960．840．640．38几乎为0水流速度／m·s -1 0．200 0．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r 越大，水流速度v ____________．（2）为了得出v 与r 的定量关系，小科根据上表数据绘制v 一r 2图线如图乙，据此图可得到v 与r 的关系式是v =____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B 、C 两点处的压强大小关系为P 8__________P C ．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A ，若通过导线 ab 电流为0.6A ，请分析通过导线cd 的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r r m s m m ⎛⎫-⨯=- ⎪⎝⎭()01r m ≤≤；（3）<；（4）0.46；若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d. 【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭；（3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ； 若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.2．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。

【物理】人教版九年级上册物理全册全套精选试卷检测题（WORD版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】2000B r R t 25A sT m π⋅Ω⋅⨯ c 【解析】 【分析】 【详解】（1）[1]由图像分析可得2EI R=……………1 E t∆Φ=∆...............2 =?S B ∆Φ∆ (3)120+2R R R R == (4)由1234联立得：22000022B B r r I t R t R ππ∆=⋅=⋅∆由于2π为定值，故 2000B r I k R t =[2]将第一组数据带入上式得：k =25A sT m π⋅Ω⋅⨯（2）[3]若R 0变，其他为定值，则2002B r t π均为定值，可看作0'k I R =，此为反比例函数，故可用图线c 表示．3．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m 的水平水渠为实验场地，如图甲所示，在A 1A 2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t =5s 时测得实验数据如下表： 离渠中心线距离r /m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d. 【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭；（3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ； 若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.4．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。

【物理】人教版九年级物理上册全册全套精选试卷检测题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。

___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。

（3）故障排除后，开始进行实验，小王根据测出的数据，在图乙中画出了小灯泡的电流、电压变化的关系图像，由此可以判断，小灯泡的额定功率为______W。

【物理】人教版九年级物理上册全册全套精选试卷测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。

测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X的数学表达式为：R X=_________________（用所测量的物理量及相应的符号表示）。

【物理】人教版九年级上册物理全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析：测灯泡的功率的测量原理是P=UI，即测出灯泡两端的电压和流过小灯泡的电流，算出灯泡的功率．根据题意，灯泡的额定电压为2.5V，所以电压表的量程选0-3V，灯的电阻约为10Ω，根据欧姆定律可以算出灯正常发光时的电流约为0.25A，小于0.6A，所以电流表应选0-0.6A的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为2.5V，电流表读数是0.24A，算出灯的额定功率为0.6W．根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高．考点：测小灯泡的功率2．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。

【物理】人教版九年级上册物理全册全套精选试卷测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d. 【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭；（3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ； 若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.4．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、 “20Ω 1A”)，导线若干． （1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快5．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如下右图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是_____的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．Ib/A Ic/A Ia/A0.180.180.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是_____．（3）请你对接下来的实验提出改进措施（一条即可）_____．【答案】断开选用规格相同的（或电阻相同）灯泡进行实验换用不同的灯泡进行实验，多次测量获得多组数据等【解析】【分析】【详解】（1）[1]为保护电路安全，在连接电路过程中，开关应该是断开．（2）[2]两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同（或电阻相同），从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验．（3）[3]为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次测量获得多组数据等．6．探究“并联电路中电流的关系”，电路图如图甲。

【物理】人教版九年级上册物理全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

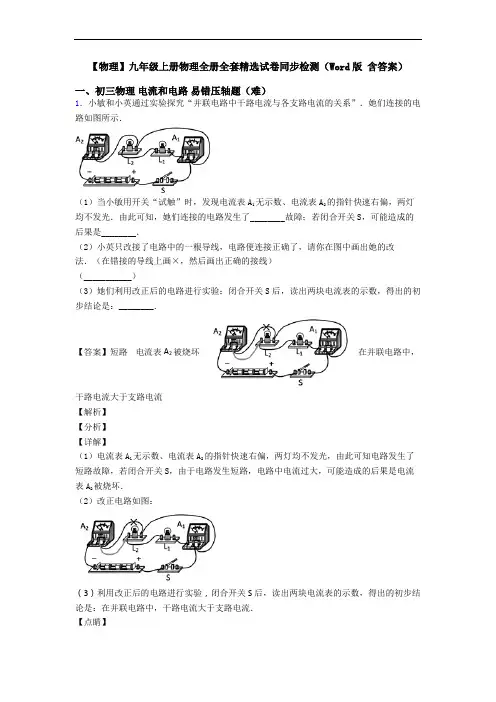

【物理】九年级上册全册全套精选测试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

【物理】人教版九年级上册物理全册全套精选试卷检测题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．小明利用如图所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．（拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．【答案】R2断路闭合S1、S2断开S3并联电路干路电流等于各支路电流的和1:2改变电源电压9:2【解析】【分析】（1）按从电源正极依次连接，一条路径将所有用电器连接起来；（2）闭合开关后，电流表无示数，说明电路故障为断路；电压表的示数接近电源电压，说明电压表的正负接线柱与电源两极相连；（3）通过开关的断开与闭合判断出并联电路；（4）根据实验数据得到并联电路电流的规律；（5）多次测量找普遍规律，可以改变电源电压；（6）根据电功率的公式算出两次电功率的比值。

【物理】九年级物理上册全册全套精选测试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
