实验报告RLC电路特性的研究

rlc电路特性实验报告RLC电路特性实验报告引言：RLC电路是由电阻（R）、电感（L）和电容（C）组成的电路，是电子学中的基本电路之一。

通过对RLC电路的特性进行实验研究，可以深入了解电路的振荡、滤波和共振等特性。

本实验旨在通过对RLC电路的实验研究，探索其特性及其在实际应用中的意义。

实验一：RLC电路的频率响应特性实验目的：通过改变输入信号的频率，研究RLC电路的频率响应特性，包括共振频率、带宽和相位差等。

实验步骤：1. 搭建RLC串联电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。

2. 逐渐改变信号发生器的频率，记录示波器上电压信号的变化。

3. 根据示波器上的波形图，确定共振频率、带宽和相位差。

实验结果与讨论：通过实验观察和数据记录，我们得到了RLC电路的频率响应特性曲线。

在实验中，我们发现当输入信号的频率与电路的共振频率相同时，电路的响应最大。

这是因为在共振频率下，电感和电容的阻抗相互抵消，电路的总阻抗最小，电流得到最大增强。

此外，我们还观察到在共振频率两侧，电路的响应逐渐减小，形成带宽。

带宽的大小取决于电路的品质因数，品质因数越大，带宽越窄。

此外，我们还测量了电路中电压和电流的相位差，发现在共振频率附近，相位差接近零，而在共振频率两侧，相位差逐渐增大。

实验二：RLC电路的振荡特性实验目的：通过改变电路中的电容或电感值，研究RLC电路的振荡特性，包括自由振荡频率、衰减系数和稳态响应等。

实验步骤：1. 搭建RLC串联电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。

2. 逐渐改变电容或电感的值，记录示波器上电压信号的变化。

3. 根据示波器上的波形图，确定自由振荡频率、衰减系数和稳态响应。

实验结果与讨论：通过实验观察和数据记录，我们得到了RLC电路的振荡特性曲线。

在实验中，我们发现当电路中的电容或电感值发生变化时，电路的自由振荡频率也会相应改变。

自由振荡频率与电容和电感的数值有关，可以通过计算公式进行估算。

rlc电路实验报告RLC电路实验报告引言：RLC电路是由电阻（R）、电感（L）和电容（C）组成的电路，是电工学中的重要基础知识。

本实验旨在通过搭建和调试RLC电路，研究其频率响应特性以及相位差等参数，进一步加深对RLC电路的理解和应用。

一、实验目的本实验的主要目的是探究RLC电路的频率响应特性，包括电压幅值随频率变化的规律、相位差与频率的关系等。

二、实验器材和装置1.函数发生器：用于提供不同频率的交流电信号。

2.RLC电路实验箱：包括电阻、电感和电容等元件，用于搭建RLC电路。

3.示波器：用于观测电路中的电压波形和相位差。

三、实验步骤1.根据实验要求，选择合适的电阻、电感和电容数值，并搭建RLC电路。

2.将函数发生器的输出端与电路中的输入端相连，调节函数发生器的频率，并通过示波器观测电路中的电压波形。

3.记录不同频率下电压幅值的变化，并绘制频率与电压幅值之间的关系曲线。

4.调整函数发生器的频率，观测电路中电压波形与函数发生器输出信号的相位差，并记录数据。

5.根据实验数据，分析RLC电路的频率响应特性和相位差与频率的关系。

四、实验结果与分析通过实验观测和数据记录，我们得到了频率与电压幅值、相位差之间的关系。

根据实验数据，我们可以绘制频率与电压幅值的曲线图，并进一步分析电路的特性。

在低频区域，电阻对电路的影响较大，电容和电感的影响相对较小。

因此，电压幅值随频率的增加而线性减小。

当频率接近电路的共振频率时，电路中电压幅值达到最大值，此时电容和电感的作用相互抵消，电路的阻抗最小。

而在高频区域，电容的作用逐渐减小，电感的作用逐渐增大，导致电压幅值随频率的增加而逐渐减小。

相位差是指电路中电压波形与函数发生器输出信号之间的时间差。

根据实验数据，我们可以绘制相位差随频率变化的曲线图。

在低频区域，相位差接近0度，即电压波形与函数发生器输出信号几乎是同步的。

而在高频区域，相位差逐渐增大，电压波形滞后于函数发生器输出信号。

rlc电路的稳态特性实验报告实验目的：本实验旨在研究和分析RLC电路的稳态特性，通过实验测量和数据分析，探究电路中电感、电阻和电容对电流和电压的影响，进一步加深对RLC电路的理解。

实验原理：RLC电路是由电阻（R）、电感（L）和电容（C）组成的串联或并联电路。

在稳态条件下，电路中的电流和电压将保持稳定，不随时间变化。

通过测量电路中的电流和电压，可以得到电路的稳态特性。

实验步骤：1. 准备工作：将实验所需的电感、电阻和电容连接好，确保电路连接正确无误。

2. 测量电流：通过连接电流表，测量电路中的电流值。

记录测量结果。

3. 测量电压：通过连接电压表，测量电路中的电压值。

记录测量结果。

4. 改变电感值：调节电感器的数值，改变电感值，重复步骤2和步骤3，记录测量结果。

5. 改变电阻值：调节电阻器的数值，改变电阻值，重复步骤2和步骤3，记录测量结果。

6. 改变电容值：调节电容器的数值，改变电容值，重复步骤2和步骤3，记录测量结果。

实验结果与数据分析：通过实验测量得到的电流和电压数据，可以绘制电流-时间曲线和电压-时间曲线，进一步分析电路的稳态特性。

1. 电感对电路的影响：改变电感值时，观察到电流和电压的变化。

当电感值增大时，电路中的电流和电压呈现出振荡的特性，振荡频率随电感值的增大而减小。

2. 电阻对电路的影响：改变电阻值时，观察到电流和电压的变化。

增大电阻值会导致电路中的电流和电压下降，减小电阻值则会使电路中的电流和电压增大。

3. 电容对电路的影响：改变电容值时，观察到电流和电压的变化。

增大电容值会使电路中的电流和电压下降，减小电容值则会使电路中的电流和电压增大。

通过以上实验结果和数据分析，可以得出以下结论：1. RLC电路的稳态特性取决于电感、电阻和电容的数值。

不同数值的电感、电阻和电容会导致电路中的电流和电压呈现不同的变化规律。

2. 在RLC电路中，电感和电容是能量储存元件，电阻则是能量消耗元件。

电感和电容会使电路中的电流和电压发生振荡，而电阻则会使电流和电压减小。

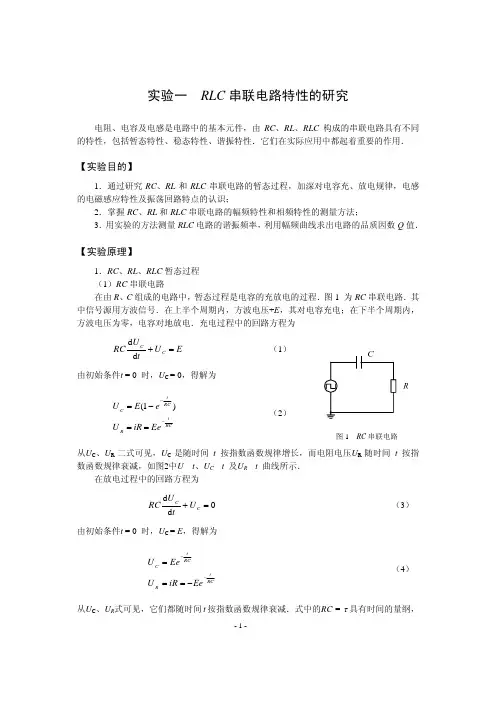

实验报告姓名：班级：学号：实验成绩：同组姓名：实验日期：2009-11-24 指导老师：助教30 批阅日期：RLC 电路特性的研究【实验目的】1.通过研究RC、RL串联电路的暂态过程，加深对电容充、放电规律，电感的电磁感应特性及震荡回路特点的认识。

2.掌握RC、RL串联电路的幅频特性和相频特性的测量方法。

3.用实验的方法找出电路的谐振频率，利用幅频曲线求出电路的品质因数Q值。

【实验原理】1 RC、RL、RLC暂态过程(1) RC串联电路在由R、C组成的电路中，暂态过程是电容的充放电的过程．其中信号源用方波信号．在上半个周期内，方波电压+E，其对电容充电；在下半个周期内，方波电压为零，电容对地放电．充放电过程中的回路方程分别为通过以上二式可分别得到、的解。

半衰期(2) RL串联电路与RC串联电路进行类似分析可得，RL串联电路的时间常数t及半衰期分别为(3) RLC串联电路在理想化的情况下，L、C都没有电阻，可实际上L、C本身都存在电阻，电阻是一种耗损元件，将电能单向转化成热能。

所以电阻在RLC电路中主要起阻尼作用。

所以根据阻尼震荡方程可以三种不同状态的解，分别为欠阻尼、过阻尼和临界阻尼。

2 RC，RL电路串联稳态当把正弦信号输入串联回路时，其电容和电阻两端的输出电压的幅度随输入电压的频率是等幅变化。

而电压幅度随频率变化的曲线称幅频曲线，相位随频率的曲线称相频曲线。

3 RLC谐振在 RLC串联谐振电路中，由于三个元件之间存在相位超前和滞后的特性，所以当电压一定并满足一定的频率时，使得电路中的阻抗达到最小时电流将达到最大值，此时的频率称为谐振频率。

【实验数据记录、实验结果计算】1、RC暂态测量频率电阻电容半衰期1.012kHz 1000.00.102F76.00理论值： = 70.70相对误差： 6.97%2、RL暂态测量频率电阻电感半衰期1.012kHz 1000.028.0mH 24.00理论值： = 19.40相对误差： 19.13%3、RLC暂态测量测量得：L = 28.0mH C = 1.060R = 6984.0理论值：10279.1相对误差：47.18% （该误差将在后面讨论）4、RLC谐振电路测量峰值时，f = 27.42kHZ，U=3.80V，U L=0.96V，U c=1.28VR=1000，L = 28.0mH，C=1.060nF编号 f / kHz 编号 f / kHz1 16.60 0.776 0.776 11 27.48 3.80 3.802 17.15 0.832 0.832 12 28.45 3.68 3.683 18.21 0.928 0.928 13 29.22 3.44 3.444 20.00 1.16 1.16 14 29.79 3.32 3.325 21.25 1.36 1.36 15 30.31 3.12 3.126 22.18 1.55 1.55 16 31.45 2.88 2.887 23.14 2.00 2.00 17 32.02 2.64 2.648 24.96 2.76 2.76 18 32.60 2.40 2.409 25.97 3.32 3.32 19 33.05 2.32 2.3210 26.72 3.64 3.64 20 33.85 2.08 2.08作电路电流峰峰值与电源信号频率的关系图：测量得谐振频率为27.42kHz左右理论值= 29.21kHz相对误差：6.5%由可得下表编号 f / kHz 编号 f / kHz1 16.60 0.204 -1.365 11 27.48 1.000 0.0002 17.15 0.219 -1.350 12 28.45 0.968 0.2523 18.21 0.244 -1.324 13 29.22 0.905 0.4394 20.00 0.305 -1.261 14 29.79 0.874 0.5085 21.25 0.358 -1.205 15 30.31 0.821 0.6086 22.18 0.408 -1.151 16 31.45 0.758 0.7117 23.14 0.526 -1.017 17 32.02 0.695 0.8038 24.96 0.726 -0.758 18 32.60 0.632 0.8879 25.97 0.874 -0.508 19 33.05 0.611 0.91410 26.72 0.958 -0.291 20 33.85 0.547 0.992 作电流与信号电压相位差与电源信号频率的关系图：实际上应该在10kHz到300kHz的范围内在测量几组数据，这样会使图像更加平滑漂亮。

实验报告_RLC_电路特性的研究实验报告：RLC电路特性的研究一、实验目的1.理解和掌握RLC电路的基本工作原理。

2.研究电阻、电感和电容对电路特性的影响。

3.学习使用电压表、电流表和示波器来分析和记录电路的特性。

二、实验原理RLC电路是由电阻（R）、电感（L）和电容（C）三种元件组成的电路。

电阻、电感和电容在电路中的特性可以用以下公式描述：1.欧姆定律：V=IR2.基尔霍夫定律：I(Σ)=I1+I2++In=03.广义的RC电路传递函数：Vout=Vo/(1+sCR)4.广义的RL电路传递函数：Vout=Vo*(1+sLR)5.并联RLC电路的阻抗：Z=R+j(ωL-1/ωC)三、实验步骤1.准备材料：电阻器、电感器、电容器、电源、电压表、电流表、示波器。

2.搭建RLC电路：根据电路图连接电阻、电感器和电容器。

3.测量电压和电流：使用电压表和电流表测量电源电压、电阻两端的电压、电感两端的电压和电容两端的电压。

4.记录数据：在不同的频率下重复步骤3，并记录数据。

5.分析数据：根据实验数据，分析电阻、电感器和电容器对电路特性的影响。

6.调整并重复：根据实验结果，调整电阻、电感器和电容器的值，并重复步骤3-5。

四、实验结果与分析1.电阻对电路特性的影响：实验数据表明，电阻可以消耗能量，减小电压和电流的幅度，并且影响电路的相位。

在低频时，电阻的影响较大；而在高频时，电阻的影响相对较小。

2.电感对电路特性的影响：实验结果显示，电感可以存储能量，并且改变电流的相位。

当频率较低时，电感对电流的相位影响较小；而当频率较高时，相位的影响逐渐增大。

在低频时，电感对电流的幅度影响较小；而在高频时，电流幅度下降明显。

3.电容对电路特性的影响：实验结果表明，电容可以存储能量，并且改变电压的相位。

在频率较低时，电容对电压的相位影响较小；而在高频时，相位的影响逐渐增大。

在低频时，电容对电压的幅度影响较小；而在高频时，电压幅度下降明显。

rlc电路特性的研究实验报告RCL电路特性的研究实验报告。

一、实验目的。

本实验旨在通过对RCL电路的实验研究，了解电路中电阻、电感和电容的特性，掌握电路中电压、电流和相位的关系，以及电路的共振现象。

二、实验仪器与设备。

1. 信号发生器。

2. 示波器。

3. 电阻箱。

4. 电感箱。

5. 电容箱。

6. 万用表。

7. 电源。

三、实验原理。

RCL电路是由电阻（R）、电感（L）、电容（C）三种元件组成的串联或并联电路。

在交流电路中，电阻、电感和电容对电流和电压的相位有一定的影响。

当频率改变时，电路中的电压、电流和相位也会发生变化，而共振现象是电路中特有的现象之一。

四、实验步骤。

1. 将电路连接好，保证连接正确无误。

2. 调节信号发生器的频率，观察示波器上电压波形的变化。

3. 改变电路中的电阻、电感和电容的数值，记录下相应的数据。

4. 测量电路中的电压、电流和相位，绘制相应的波形图和曲线图。

5. 观察电路的共振现象，记录下共振频率和共振时的电压、电流特性。

五、实验数据与分析。

通过实验数据的记录和分析，我们得出了以下结论：1. 当电路中的电容增大时，电路的共振频率减小，共振峰值电压增大。

2. 当电路中的电感增大时，电路的共振频率增大，共振峰值电压减小。

3. 当电路中的电阻增大时，电路的共振峰值电压减小，带宽变窄。

六、实验总结。

通过本次实验，我们深入了解了RCL电路的特性和共振现象，掌握了电路中电压、电流和相位的关系，以及电路中电阻、电感和电容对电路特性的影响。

同时，实验过程中我们也学会了如何使用信号发生器、示波器等仪器设备进行电路实验研究，提高了实验操作和数据分析能力。

七、实验存在的问题与改进。

在实验过程中，我们发现部分数据记录不够准确，需要加强对数据的记录和分析。

在今后的实验中，我们将更加细心地操作仪器设备，确保实验数据的准确性和可靠性。

八、致谢。

特别感谢实验指导老师在实验过程中对我们的指导和帮助，让我们顺利完成了本次实验。

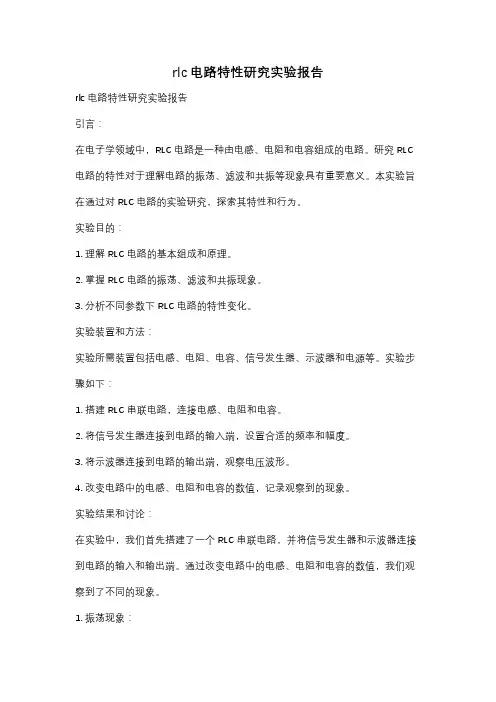

rlc电路特性研究实验报告rlc电路特性研究实验报告引言：在电子学领域中，RLC电路是一种由电感、电阻和电容组成的电路。

研究RLC 电路的特性对于理解电路的振荡、滤波和共振等现象具有重要意义。

本实验旨在通过对RLC电路的实验研究，探索其特性和行为。

实验目的：1. 理解RLC电路的基本组成和原理。

2. 掌握RLC电路的振荡、滤波和共振现象。

3. 分析不同参数下RLC电路的特性变化。

实验装置和方法：实验所需装置包括电感、电阻、电容、信号发生器、示波器和电源等。

实验步骤如下：1. 搭建RLC串联电路，连接电感、电阻和电容。

2. 将信号发生器连接到电路的输入端，设置合适的频率和幅度。

3. 将示波器连接到电路的输出端，观察电压波形。

4. 改变电路中的电感、电阻和电容的数值，记录观察到的现象。

实验结果和讨论：在实验中，我们首先搭建了一个RLC串联电路，并将信号发生器和示波器连接到电路的输入和输出端。

通过改变电路中的电感、电阻和电容的数值，我们观察到了不同的现象。

1. 振荡现象：当电路中的电感和电容数值合适时，电路会发生振荡现象。

我们可以通过示波器观察到电压波形呈现周期性的正弦波。

振荡的频率和幅度取决于电路参数的数值。

2. 滤波现象：RLC电路在一定条件下可以实现滤波功能。

当电路中的电感和电容数值合适时，电路可以对特定频率的信号进行滤波，使其通过而抑制其他频率的信号。

这种滤波现象在通信系统和音频设备中具有广泛的应用。

3. 共振现象：当电路中的电感和电容数值满足一定条件时，电路会发生共振现象。

此时电路对特定频率的信号表现出最大的响应，电压幅度达到峰值。

共振现象在无线通信和声学设备中常被利用。

通过实验观察和记录，我们可以发现不同电感、电阻和电容数值对RLC电路的特性有着重要影响。

当电感和电容的数值增加时，电路的振荡频率会减小；而电阻的增加会减小电路的振荡幅度。

这些变化可以通过实验数据进行分析和验证。

结论：通过本次实验，我们深入了解了RLC电路的特性和行为。

实验报告姓名：班级：学号：实验成绩：同组姓名：实验日期：2009-11-24 指导老师：助教30 批阅日期：RLC 电路特性的研究【实验目的】1.通过研究RC、RL串联电路的暂态过程，加深对电容充、放电规律，电感的电磁感应特性及震荡回路特点的认识。

2.掌握RC、RL串联电路的幅频特性和相频特性的测量方法。

3.用实验的方法找出电路的谐振频率，利用幅频曲线求出电路的品质因数Q值。

【实验原理】1 RC、RL、RLC暂态过程(1) RC串联电路在由R、C组成的电路中，暂态过程是电容的充放电的过程．其中信号源用方波信号．在上半个周期内，方波电压+E，其对电容充电；在下半个周期内，方波电压为零，电容对地放电．充放电过程中的回路方程分别为通过以上二式可分别得到、的解。

半衰期(2) RL串联电路与RC串联电路进行类似分析可得，RL串联电路的时间常数t及半衰期分别为(3) RLC串联电路在理想化的情况下，L、C都没有电阻，可实际上L、C本身都存在电阻，电阻是一种耗损元件，将电能单向转化成热能。

所以电阻在RLC电路中主要起阻尼作用。

所以根据阻尼震荡方程可以三种不同状态的解，分别为欠阻尼、过阻尼和临界阻尼。

2 RC，RL电路串联稳态当把正弦信号输入串联回路时，其电容和电阻两端的输出电压的幅度随输入电压的频率是等幅变化。

而电压幅度随频率变化的曲线称幅频曲线，相位随频率的曲线称相频曲线。

3 RLC谐振在 RLC串联谐振电路中，由于三个元件之间存在相位超前和滞后的特性，所以当电压一定并满足一定的频率时，使得电路中的阻抗达到最小时电流将达到最大值，此时的频率称为谐振频率。

【实验数据记录、实验结果计算】1、RC暂态测量频率电阻电容半衰期1.012kHz1000.00.102F76.00理论值： = 70.70相对误差： 6.97%2、RL暂态测量频率电阻电感半衰期1.012kHz1000.028.0mH24.00理论值： = 19.40相对误差： 19.13%3、RLC暂态测量测量得：L = 28.0mH C = 1.060R = 6984.0理论值：10279.1相对误差：47.18% （该误差将在后面讨论）4、RLC谐振电路测量峰值时，f = 27.42kHZ，U=3.80V，U L=0.96V，U c=1.28V R=1000，L = 28.0mH，C=1.060nF由U R和R计算可得电流。

rlc串联电路实验报告引言在电路学中，串联电路是指将电阻、电感和电容元件按照串联方式连接起来的电路。

本实验旨在通过测量和分析串联电路中电压、电流和相位的关系，探究串联电路的特性和行为。

实验器材和元件1.示波器2.信号发生器3.RLC串联电路元件：电阻、电感、电容器4.万用表5.连接线实验原理串联电路的根本原理串联电路是由电阻、电感和电容器按照串联方式组合而成的电路。

在串联电路中，电流沿着电路中的路径流动，经过电阻、电感和电容依次进行能量转换和储存。

RLC串联电路的特性RLC串联电路是由电阻、电感和电容元件按照串联方式连接起来的电路。

它具有以下特性：1.阻抗：RLC串联电路的总阻抗是由电阻、电感和电容的阻抗之和构成的。

在交流电路中，阻抗是复数，包括实部和虚部，分别代表电阻和电抗。

2.相位：RLC串联电路中电流和电压之间存在相位差。

相位差的大小和方向取决于电流和电压的频率、幅度以及电路元件的阻抗。

3.谐振：RLC串联电路在特定频率下可能发生谐振现象，即电路中的电压和电流幅值到达最大值。

谐振频率取决于电感和电容的数值。

实验步骤1.搭建RLC串联电路：将电阻、电感和电容按照串联方式连接起来，连接器件以及示波器和信号发生器的接线。

2.设置信号发生器：设置适宜的频率和振幅，使得电路中的电压和电流具有足够的幅值以供测量。

3.使用示波器测量电压和电流：将示波器的探头分别连接到电路中的不同位置，观察并记录示波器上显示的波形和数值。

4.测量电压和电流的相位差：根据示波器上显示的相位信息，计算电压和电流之间的相位差。

5.测量电压和电流的频率响应：改变信号发生器的频率，测量和记录不同频率下电压和电流的幅值。

6.分析实验数据：根据测量数据绘制电压和电流随频率变化的曲线，并分析曲线的特点和规律。

实验结果电压和电流随频率变化的曲线频率(Hz)电流幅值（八）电压幅值(V)1000.525000.4 1.810000.3 1.650000.2 1.2100000.10.8相位差随频率变化的曲线频率(Hz)相位差(°)100050045100090500013510000180实验讨论通过本实验的测量和分析，得出以下结论：LRLC串联电路的总阻抗是由电阻、电感和电容的阻抗之和构成的，具有复数形式。

RLC 电路特性的研究【实验目的要求】1、 观察RLC 串联电路的幅频特性和相频特性；2、观察RLC 串联电路的的阻尼振荡规律。

【实验装置和仪器用具】FB318型RLC 电路实验仪，双踪示波器。

【实验原理】RLC 串联电路如图1所示。

图1 RLC 串联电路所加交流电压U （有效值）的角频率为ω。

则电路的复阻抗为： Z=R+j(ωL+1/ωC) （1） 复阻抗的模:22)C 1L (R ωωZ -+= (2)复阻抗的幅角:RC1L arctanωω-=ϕ (3)即该电路电流滞后于总电压的位相差。

回路中的电流I （有效值）为：22)C 1L (R ωωU I -+=（4）上面三式中Z 、ϕ、I 均为频率f (或角频率ω，f ωπ2= )的函数，当电路中其他元件参数取确定值的情况下，它们的特性完全取决于频率。

图2（a ）、（b ）、（c ）分别为RLC 串联电路的阻抗、相位差、电流随频率的变化曲线。

其中，（b ）图Φ-f 曲线称为相频特性曲线；（c ）图I-f 曲线称为幅频特性曲线。

图2 RLC 串联电路幅频、相频曲线 由曲线图可以看出，存在一个特殊的频率f ，特点为：（1）当 f = f0 时，① = 0，电路呈电阻性； （2）当 f > f0 时，① > 0，电路呈电感性；（3）当 f < f0 时，① < 0，电路呈电容性。

（5）时，0=ϕ，表明电路中电流I 和电压U 同位相，整个电路呈现纯电阻性，这就是串联谐振现象。

此时电路总阻抗的模Z R=为最小，，电流I U Z=则达到极大值。

易知，只要调节f 、L 、C 中的任意一个量，电路都能达到谐振。

令CL U U Q U U ==或 001L Q R R C ωω==（6） Q 称为谐振电路的品质因数。

Q 值越大，频率选择性越好。

【实验内容】1. 按图1连接电路，其中L=20mH ，C=2uF ，R=100Ω，示波器两端分别测你电压U 和电阻电压U R ,两通路公共线共通，介入电路中同一点，否则会造成短路。

实验报告姓名：班级：学号：实验成绩：同组姓名：实验日期：2009-11-24 指导老师：助教30 批阅日期：RLC 电路特性的研究【实验目的】1.通过研究RC、RL串联电路的暂态过程，加深对电容充、放电规律，电感的电磁感应特性及震荡回路特点的认识。

2.掌握RC、RL串联电路的幅频特性和相频特性的测量方法。

3.用实验的方法找出电路的谐振频率，利用幅频曲线求出电路的品质因数Q值。

【实验原理】1 RC、RL、RLC暂态过程(1) RC串联电路在由R、C组成的电路中，暂态过程是电容的充放电的过程．其中信号源用方波信号．在上半个周期内，方波电压+E，其对电容充电；在下半个周期内，方波电压为零，电容对地放电．充放电过程中的回路方程分别为通过以上二式可分别得到、的解。

半衰期(2) RL串联电路与RC串联电路进行类似分析可得，RL串联电路的时间常数t及半衰期分别为(3) RLC串联电路在理想化的情况下，L、C都没有电阻，可实际上L、C本身都存在电阻，电阻是一种耗损元件，将电能单向转化成热能。

所以电阻在RLC电路中主要起阻尼作用。

所以根据阻尼震荡方程可以三种不同状态的解，分别为欠阻尼、过阻尼和临界阻尼。

2 RC，RL电路串联稳态当把正弦信号输入串联回路时，其电容和电阻两端的输出电压的幅度随输入电压的频率是等幅变化。

而电压幅度随频率变化的曲线称幅频曲线，相位随频率的曲线称相频曲线。

3 RLC谐振在 RLC串联谐振电路中，由于三个元件之间存在相位超前和滞后的特性，所以当电压一定并满足一定的频率时，使得电路中的阻抗达到最小时电流将达到最大值，此时的频率称为谐振频率。

【实验数据记录、实验结果计算】1、RC暂态测量频率电阻电容半衰期1.012kHz 1000.076.000.102F理论值： = 70.70相对误差： 6.97%2、RL暂态测量频率电阻电感半衰期1.012kHz 1000.028.0mH 24.00理论值： = 19.40相对误差： 19.13%3、RLC暂态测量测量得：L = 28.0mH C = 1.060R = 6984.0理论值：10279.1相对误差：47.18% （该误差将在后面讨论）4、RLC谐振电路测量峰值时，f = 27.42kHZ，U=3.80V，U L=0.96V，U c=1.28VR=1000，L = 28.0mH，C=1.060nF由U R和R计算可得电流。

rlc电路研究实验报告RLC电路研究实验报告引言RLC电路是电工学中的一个重要概念，也是电子工程师必须掌握的基础知识之一。

本实验旨在通过实际操作和测量，研究RLC电路的性质和特点，进一步加深对电路理论的理解。

实验目的本次实验的主要目的是研究RLC电路的频率响应、幅频特性和相频特性，以及对电路中的电压、电流等参数进行测量和分析。

实验原理RLC电路由电阻（R）、电感（L）和电容（C）组成，是一种具有阻抗特性的电路。

在交流电路中，电压和电流的变化是周期性的，因此我们需要研究电路在不同频率下的响应。

频率响应是指电路中电压和电流随频率变化的情况。

在RLC电路中，当频率很低时，电容和电感的作用相对较小，电路的阻抗主要由电阻决定。

而当频率很高时，电容和电感的作用逐渐显现，电路的阻抗会发生变化。

幅频特性是指电路中电压和电流的幅值随频率变化的情况。

在RLC电路中，当频率很低或很高时，电路中的电压和电流的幅值会受到电阻、电感和电容的影响，呈现出不同的变化规律。

相频特性是指电路中电压和电流的相位随频率变化的情况。

在RLC电路中，当频率很低或很高时，电路中的电压和电流的相位会受到电阻、电感和电容的影响，呈现出不同的变化规律。

实验步骤1. 准备实验所需材料和仪器，包括电源、电阻、电感、电容、示波器等。

2. 搭建RLC串联电路，注意连接正确。

3. 将示波器连接到电路中，调整示波器的参数，使其能够准确显示电路中的电压和电流。

4. 通过改变电源的频率，测量电路中电压和电流的数值。

5. 记录实验数据，并进行分析和比较。

实验结果与分析通过实验测量得到的数据，我们可以绘制出RLC电路的频率响应曲线、幅频特性曲线和相频特性曲线。

通过分析这些曲线，我们可以得到以下结论：1. 频率响应曲线显示出电路在不同频率下的阻抗变化情况。

当频率较低时，电路的阻抗主要由电阻决定，随着频率的增加，电感和电容的作用逐渐显现，电路的阻抗发生变化。

2. 幅频特性曲线显示出电路中电压和电流的幅值随频率变化的情况。

rlc动态电路的研究实验报告一、引言RLC电路是一种基本的动态电路，广泛应用于各种电子设备中。

在本次实验中，我们将对RLC动态电路进行研究，探究其特性及其对电流和电压的影响。

二、实验原理1. RLC电路的结构与特性RLC电路由电阻、电感和电容器组成，其特性取决于三个元件的参数和连接方式。

当交流信号通过RLC电路时，会产生不同的响应，包括阻尼振荡、共振等。

2. 串联RLC电路的分析串联RLC电路是指将三个元件按顺序连接起来，并接入交流信号源。

在此情况下，可以通过计算得出整个电路的阻抗，并进一步计算出各元件上的电压和通过整个电路中的总电流。

3. 并联RLC电路的分析并联RLC电路是指将三个元件并联起来，并接入交流信号源。

在此情况下，可以通过计算得出整个电路的导纳，并进一步计算出各元件上的流经它们的分支流以及整个并联回路中总流量。

三、实验步骤1. 实验器材准备：函数发生器、示波器、电阻箱、电容箱、电感箱和万用表等。

2. 串联RLC电路的实验步骤：（1）将三个元件按顺序连接起来，并接入交流信号源。

（2）调整函数发生器产生的正弦波频率，分别记录下电容器上的电压和整个电路中的总电流。

（3）更改各元件的参数，重复步骤2，得到不同参数下的数据。

3. 并联RLC电路的实验步骤：（1）将三个元件并联起来，并接入交流信号源。

（2）调整函数发生器产生的正弦波频率，分别记录下各元件上的流经它们的分支流以及整个并联回路中总流量。

（3）更改各元件的参数，重复步骤2，得到不同参数下的数据。

四、实验结果与分析1. 串联RLC电路实验结果通过计算得出不同参数下整个串联RLC电路中总阻抗，并绘制出其随频率变化时的曲线。

同时，还可以计算出各元件上所承受的电压大小及其相位差。

在此基础上，我们可以进一步探究阻尼振荡和共振现象。

2. 并联RLC电路实验结果通过计算得出不同参数下整个并联RLC电路中总导纳，并绘制出其随频率变化时的曲线。

同时，还可以计算出各元件上所承受的分支流大小及其相位差。

实验二十一 RLC 电路特性的研究【实验目的】1、了解并观察RLC 电路的谐振和滤波特性2、了解并观察RLC 电路的稳态和暂态过程 【实验内容】1、观测RC 和RL 串联电路的幅频特性和相频特性2、了解RLC 串联、并联电路的相频特性和幅频特性3、观察和研究RLC 电路的串联谐振和并联谐振现象4、观察RC 和RL 电路的暂态过程，理解时间常数τ的意义5、观察RLC 串联电路的暂态过程及其阻尼振荡规律 【实验原理】图1RC 串联电路 图2 RC 串联电路的相频特性（一）RC 串联电路的稳态特性1、RC 串联电路的频率特性 在图1所示电路中，电阻R 、电容C 的电压有以下关系式：22)1(CR U I ω+=，IR U R =，C I U C ω=，CRωφ1arctan -= 其中ω为交流电源的角频率，U 为交流电源的电压有效值,φ为电流和电源电压的相位差，它与角频率ω的关系见图2，可见当ω增加时，I 和R U 增加,而C U 减小。

当ω很小时φ→-π/2，ω很大时φ→0.2、RC 低通滤波电路如图3所示，其中为i U 输入电压，0U 为输出电压，则有RC j U U i ω+=110,其模为：20)(11CR U U i ω+=设RC10=ω，则由上式: ω=0时，10=i U U ω=ω0时707.0210==i U U ω→∞时00=i U Ui U U 0随ω的变化而变化，并当有ω＜ω0时i U U 0，变化较小，ω＞ω0时,iU U0明显下降。

这就是低通滤波器的工作原理，它使较低频率的信号容易通过，而阻止较高频率的信号通过.图3 RC 低通滤波器 图4 RC 高通滤波器3、RC 高通滤波电路RC 高通滤波电路的原理图见图4 根据图4分析可知有：2)1(11CRU U iω+=同样令RC 10=ω,则：ω=0时,707.0210==i U U ;ω=ω0时，00=i U U ；ω→∞时10=i U U 该电路的特性与低通滤波电路相反，它对低频信号的衰减较大，而高频信号容易通过，衰减很小,通常称作高通滤波电路。

RLC电路特性的研究电容、电感元件在交流电流中的阻抗是随着电源频率的改变而变化的。

将正弦交流电压加到电阻、电容和电感组成的电路中时, 各元件上的电压及相位会随着变化, 这称作电路的稳态特性: 将一个阶跃电压加到元件组成的电路中时, 电路的状态会由一个平衡态转变到另一个平衡态, 各元件上的电压会出现有规律的变化, 这称为电路的暂态特性。

【实验目的】1. 研究RLC串联电路的幅频特性;2. 通过实验认识RLC串联电路的谐振特性。

【实验仪器】1.FB318型电路实验仪2.双踪示波器【实验原理】一、RLC电路的稳态特性在电路中如果同时存在电感和电容元件, 那么在一定条件下会产生某种特殊状态, 能量会在电容和电感元件中产生交换, 我们称之为谐振现象。

若交流电源US的电压为U, 角频率为ω, 各元件的阻抗分别为则RLC串联电路（图1）的总阻抗为（1）串联电路的电流为（2）式中电流有效值为（3）电流与电压间的位相差为（4）它们都是频率的函数, 随频率的变化关系如图2所示。

)1(CLjRZωω-+=ϕωωjIeCLjRZIUU=-+==••)1(22)1(CLRUZUIωω-+==RCLωωϕ1arctan-=/π-/π(b)I(a)图2CjZLjZRZCLRωω1===电路中各元件电压有效值分别为（5）（6）（7）比较(3)和(5)式可知, UR 随频率变化曲线的形状与图2(a)的I~ω曲线相似, 而UL 和UC 随频率变化关系如图3所示。

(5), (6)和(7)式反映元件R 、L 和C 的幅频特性, 当（8）时, (=0, 即电流与电压同位相, 这种情况称为串联谐振, 此时的角频率称为谐振角频率,并以(0表示, 则有 （9）从图2和图3可见, 当发生谐振时, UR 和I 有极大值, 而UL 和UC 的极大值都不出现在谐振点, 它们极大值ULM 和UCM 对应的角频率分别为（10）（11）（12）式中Q 为谐振回路的品质因数, (为电路特性阻抗, 是一个仅与电路参数有关而与频率无关的量。

rlc电路的稳态特性实验报告RLC 电路的稳态特性实验报告一、实验目的本次实验旨在深入研究 RLC 电路的稳态特性，通过对电阻（R）、电感（L）和电容（C）在不同组合情况下的电路响应进行测量和分析，理解RLC 电路中电流、电压的变化规律，掌握其频率特性和阻抗特性。

二、实验原理1、 RLC 串联电路在 RLC 串联电路中，总阻抗 Z 为：＼Z ＝ R ＋ j\left(＼omega L ＼frac{1}｛＼omega C}＼right)＼其中，ω 为角频率，j 为虚数单位。

电流 I 为：＼I ＝＼frac{U}｛Z}＼电压分别为：＼U_R ＝ I ＼times R\＼U_L ＝ I ＼times j\omega L\＼U_C ＝ I ＼times ＼frac{1}｛j\omega C}＼2、谐振频率当电路发生谐振时，感抗和容抗相互抵消，此时电路的总阻抗最小，电流最大。

谐振频率ω0 为：＼ω_0 ＝＼frac{1}｛＼sqrt{LC}｝＼3、品质因数 Q品质因数Q 反映了电路的储能与耗能的比值，对于RLC 串联电路，Q 为：＼Q ＝＼frac{＼omega_0 L}｛R}＼三、实验仪器与设备1、函数信号发生器2、示波器3、交流毫伏表4、电阻箱5、电感箱6、电容箱四、实验步骤1、按照电路图连接好 RLC 串联电路，选择合适的电阻、电感和电容值。

2、函数信号发生器设置输出正弦交流信号，频率从低到高逐渐变化，同时用交流毫伏表测量电阻、电感和电容两端的电压，示波器观察电流和电压的波形。

3、记录不同频率下的电压值和电流值，绘制频率特性曲线。

4、改变电阻、电感和电容的值，重复上述实验步骤，观察并分析其对电路稳态特性的影响。

五、实验数据及处理以下是一组实验数据示例（实际数据应根据具体实验测量结果填写）：｜频率（Hz）｜电阻电压（V）｜电感电压（V）｜电容电压（V）｜电流（A）｜｜：：｜：：｜：：｜：：｜：：｜｜ 100 ｜ 25 ｜ 15 ｜ 30 ｜ 05 ｜｜ 200 ｜ 30 ｜ 20 ｜ 25 ｜ 06 ｜｜ 300 ｜ 35 ｜ 25 ｜ 20 ｜ 07 ｜｜ 400 ｜ 40 ｜ 30 ｜ 15 ｜ 08 ｜｜ 500 ｜ 45 ｜ 35 ｜ 10 ｜ 09 ｜｜ 600 ｜ 50 ｜ 40 ｜ 05 ｜ 10 ｜根据上述数据，绘制出电阻、电感和电容的电压频率特性曲线以及电流频率特性曲线。

电分实验报告rlc实验目的本次实验旨在深入了解并掌握RLC电路中的电分现象，通过实验测量和计算电流、电压、电阻、电感和电容等相关参数，探索RLC电路的特性和实际应用。

实验器材和仪器1. RLC电路实验仪2. 直流电源3. 示波器4. 万用表5. 电阻、电容、电感量值标定器等实验原理RLC电路是由电阻、电感和电容组成的串联或并联电路。

电分现象指的是在RLC 电路中，电流和电压之间存在相位差，即电流波形与电压波形不完全同步。

这种电分现象对于RLC电路的工作和性能具有重要影响。

在串联RLC电路中，电流的相位关系可表示为：I=Im*sin(ωt+θ)其中，Im为最大电流值，ω为角频率，t为时间，θ为电流相位。

在并联RLC电路中，电压的相位关系可表示为：U=Um*sin(ωt+θ)其中，Um为最大电压值，ω为角频率，t为时间，θ为电压相位。

实验步骤1. 将RLC电路实验仪安装好，接通电源，调节示波器。

2. 选择对应的电阻、电感和电容，安装到RLC电路实验仪上。

3. 测量并记录电阻、电感和电容的量值，用万用表进行校验。

4. 将示波器接入RLC电路实验仪的电流输入端，观察输出波形。

5. 调节示波器的时间、电压和频率等参数，测量并记录电流和电压的波形。

6. 根据测量结果，计算并记录电流的比较结果。

7. 重复以上步骤，分别测试不同电阻、电感和电容下的电流和电压波形。

实验数据记录和分析电阻（Ω）电感（H）电容（F）最大电流（A）电流相位最大电压（V）电压相位100 0.1 0.001 0.5 30 10 -60200 0.2 0.002 0.8 45 8 -45300 0.3 0.003 1.2 60 6 -30400 0.4 0.004 1.5 90 4 -15500 0.5 0.005 2.0 120 2根据实验数据可以观察到，随着电阻、电感和电容值的增加，电流的最大值逐渐增大。

同时，电流的相位差也随之增加，即电流波形与电压波形的不同步程度加大。
