考计算机网络四级的孩子有福了(交换机配置命令集锦)

交换机配置命令大全交换机是网络中非常重要的设备，它可以实现局域网内计算机之间的数据传输和通信。

在进行交换机的配置时，我们需要掌握一些基本的配置命令，以确保交换机能够正常运行并满足网络的需求。

下面将介绍一些常用的交换机配置命令，希望对大家有所帮助。

1. 设置交换机的主机名。

在配置交换机之前，我们首先需要设置交换机的主机名，以便在网络中进行识别和管理。

我们可以通过以下命令来设置交换机的主机名：```。

Switch(config)#hostname S1。

```。

这条命令将交换机的主机名设置为S1，您也可以根据实际情况进行修改。

2. 配置交换机的管理IP地址。

为了实现对交换机的远程管理，我们需要为交换机配置一个IP地址。

我们可以通过以下命令来配置交换机的管理IP地址：```。

Switch(config)#interface vlan 1。

Switch(config-if)#ip address 192.168.1.1 255.255.255.0。

Switch(config-if)#no shutdown。

```。

这条命令将VLAN 1接口的IP地址设置为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。

3. 配置交换机端口。

在实际网络中，我们需要对交换机的端口进行配置，以满足不同设备的连接需求。

以下是一些常用的端口配置命令：```。

Switch(config)#interface fastethernet 0/1。

Switch(config-if)#switchport mode access。

Switch(config-if)#switchport access vlan 10。

```。

这条命令将FastEthernet 0/1端口设置为接入模式，并将该端口划分到VLAN 10中。

4. 配置交换机的VLAN。

VLAN是虚拟局域网的缩写，它可以将一个物理局域网划分成多个逻辑上的局域网。

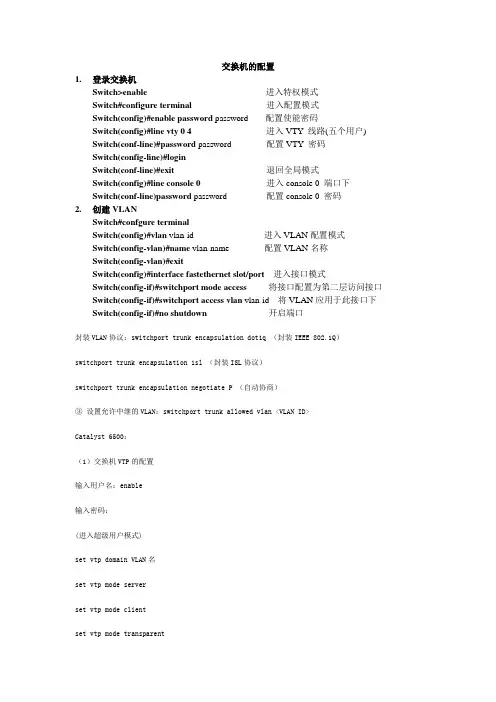

交换机的配置1.登录交换机Switch>enable 进入特权模式Switch#configure terminal 进入配置模式Switch(config)#enable password password 配置使能密码Switch(config)#line vty 0 4 进入VTY 线路(五个用户)Switch(conf-line)#password password 配置VTY 密码Switch(config-line)#loginSwitch(conf-line)#exit 退回全局模式Switch(config)#line console 0 进入console 0 端口下Switch(conf-line)password password 配置console 0 密码2.创建VLANSwitch#confgure terminalSwitch(config)#vlan vlan-id 进入VLAN配置模式Switch(config-vlan)#name vlan-name 配置VLAN名称Switch(config-vlan)#exitSwitch(config)#interface fastethernet slot/port 进入接口模式Switch(config-if)#switchport mode access 将接口配置为第二层访问接口Switch(config-if)#switchport access vlan vlan-id 将VLAN应用于此接口下Switch(config-if)#no shutdown 开启端口封装VLAN协议：switchport trunk encapsulation dot1q （封装IEEE 802.1Q）switchport trunk encapsulation isl （封装ISL协议）switchport trunk encapsulation negotiate P （自动协商）③设置允许中继的VLAN：switchport trunk allowed vlan <VLAN ID>Catalyst 6500：（1）交换机VTP的配置输入用户名：enable输入密码：(进入超级用户模式)set vtp domain VLAN名set vtp mode serverset vtp mode clientset vtp mode transparentset vtp mode off3.4.。

交换机基本配置命令汇总大全一、交换机基本操作：1.1进入特权模式Switch>enableSwitch#1.2返回用户模式Switch#exitPress RETURN to get started!Switch>二、配置模式：全局配置模式[主机名(config)#]:配置交换机的整体参数2.1子模式:1.线路配置模式[主机名(config-line)#]:配置交换机的线路参数2.接口配置模式[主机名(config-if)#]:配置交换机的接口参数2.2进入、退出全局配置模式Switch#configure terminalSwitch(config)#exitSwitch#2.3进入、退出线路配置模式Switch(config)#line console0Switch(config-line)#exitSwitch(config)#2.4进入、退出接口配置模式Switch(config)#interface fastEthernet0/1Switch(config-if)#exitSwitch(config)#2.5从子模式下直接返回特权模式Switch(config-if)#endSwitch#三、交换机操作帮助：Ø支持命令简写(按TAB键将命令补充完整)Ø在每种操作模式下直接输入“?”显示该模式下所有的命令Ø命令空格“?”显示命令参数并对其解释说明Ø“字符?”显示以该字符开头的命令Ø命令历史缓存:(Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令Ø错误提示信息四、交换机显示命令：Ø显示交换机硬件及软件的信息Switch#show versionØ显示当前运行的配置参数Switch#show running-configØ显示保存的配置参数Switch#show configure五、常用交换机flash中的命令：5.1将当前运行的配置参数复制到flashSwitch#write memoryBuilding configuration...[OK]Switch#5.2清空flashSwitch#delete flash:config.textSwitch#5.3交换机重新启动：Switch#reloadSystem configuration has been modified.Save?[yes/no]:n Proceed with reload?[confirm]5.4配置交换机主机名：Switch(config)#hostname S2126G-1S2126G-1(config)#5.5配置交换机口令：1)配置交换机的登陆密码S2126G(config)#enable secret level10star“0”表示输入的是明文形式的口令2)配置交换机的特权密码S2126G(config)#enable secret level150star“0”表示输入的是明文形式的口令六、常用交换机配置命令：6.1为交换机分配管理IPS2126G(config)#interface vlan1S2126G(config-if)#ip address{IP address}{IP subnetmask}[secondary]6.2将接口启用S2126G(config-if)#no shutdown6.3将接口关闭S2126G(config-if)#shutdown6.4配置接口速率S2126G(config-if)#speed[10|100|auto]6.5配置接口双工模式S2126G(config-if)#duplex[auto|full|half]七、显示接口状态：S2126G#show interface八、测定目的端的可达性：S2126G>ping{IP address}九、从TFTP服务器下载配置参数：S2126G#copy tftp startup-config十、管理交换机MAC地址表：10.1查看MACS2126G#show mac-address-table10.2配置MACS2126G(config)#mac-address-table aging-time<10-1000000> 10.3查看MACS2126G#show mac-address-table aging-time十一、VLAN的配置：11.1添加一个VLANS2126G(config)#vlan<1-4094>S2126G(config-vlan)#11.2为VLANS2126G(config-vlan)#name名字十二、将交换机端口分配到VLAN12.1配置Port VLANSwitch(config-if)#switchport access vlan<1-4094>12.2配置Tag VLANSwitch(config-if)#switchport mode trunk1）配置本地(native)VLANSwitch(config-if)#switchport trunk native vlan<1-4094> Native VLAN即PVID，默认情况下每个trunk口的native VLAN是12）从主干链路中清除VLANSwitch(config-if)#switchport trunk allowed vlanexcept vlan-list注:VLAN1不可被清除3）在主干链路中允许所有VLANSwitch(config-if)#switchport trunk allowed vlan all4）向主干链路中加入VLANSwitch(config-if)#switchport trunk allowed vlanadd vlan-list12.3VLAN1.显示全部的VLAN：Switch#show vlan2.显示单独的VLAN：Switch#show vlan id<1-4094>十三、RSTP的配置：13.1启用生成树：S2126G(config)#spanning-tree13.2配置交换机优先级：S2126G(config)#spanning-tree priority<0-61440>“0”或“4096”的倍数(RSTP BPDU该值后12bit全0)13.3配置交换机端口优先级：S2126G(config-if)#spanning-tree port-priority<0-240>“0”或“16”的倍数(RSTP BPDU该值后4bit全0)13.4生成树helloS2126G(config)#spanning-tree hello-time<1-10>13.5生成树的验证：Switch#show spanning-treeSwitch#show spanning-tree interface<接口名称><接口编号>十四、三层交换机路由功能：14.1开启三层交换机的路由功能Switch(config)#ip routing14.2开启端口的三层路由功能Switch(config)#interface fastethernet0/1Switch(config-if)#no switchport(这样就可以为某一端口配置IP)Switch(config-if)#ip address192.168.1.1255.255.255.0 Switch(config-if)#no shutdown。

华为交换机配置命令大全华为交换机是一种高性能、高可靠的数据通信设备，广泛应用于各种网络环境中。

为了更好地使用华为交换机，我们需要了解一些基本的配置命令。

本文将为大家详细介绍华为交换机的配置命令大全，帮助大家更好地了解和使用华为交换机。

1. 登录华为交换机。

首先，我们需要登录华为交换机进行配置。

一般来说，我们可以通过串口、Telnet或SSH方式登录交换机。

以SSH方式登录为例，我们可以使用以下命令：```shell。

ssh -l username 192.168.1.1。

```。

其中，username为登录用户名，192.168.1.1为交换机的IP地址。

登录成功后，我们需要输入密码进行验证。

2. 查看交换机当前配置。

在登录成功后，我们可以使用以下命令查看交换机的当前配置信息：```shell。

display current-configuration。

```。

这条命令可以显示出交换机当前的全部配置信息，包括接口配置、VLAN配置、路由配置等。

3. 配置交换机接口。

接下来，我们可以对交换机的接口进行配置。

比如，我们可以通过以下命令配置一个VLAN接口：```shell。

interface Vlanif1。

ip address 192.168.1.1 255.255.255.0。

```。

这条命令将为VLAN接口Vlanif1配置IP地址为192.168.1.1，子网掩码为255.255.255.0。

4. 配置交换机VLAN。

除了配置接口，我们还可以对交换机的VLAN进行配置。

比如，我们可以使用以下命令创建一个VLAN：```shell。

vlan 10。

```。

这条命令将创建一个VLAN ID为10的VLAN。

5. 配置交换机路由。

在需要进行路由配置时，我们可以使用以下命令添加静态路由：```shell。

ip route-static 0.0.0.0 0.0.0.0 192.168.1.254。

```。

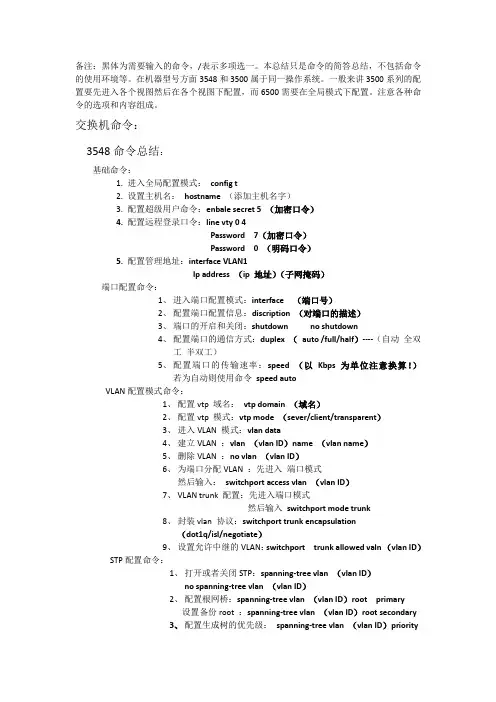

备注：黑体为需要输入的命令，/表示多项选一。

本总结只是命令的简答总结，不包括命令的使用环境等。

在机器型号方面3548和3500属于同一操作系统。

一般来讲3500系列的配置要先进入各个视图然后在各个视图下配置，而6500需要在全局模式下配置。

注意各种命令的选项和内容组成。

交换机命令：3548命令总结：基础命令：1.进入全局配置模式：config t2.设置主机名：hostname （添加主机名字）3.配置超级用户命令：enbale secret 5 （加密口令）4.配置远程登录口令：line vty 0 4Password 7（加密口令）Password 0 （明码口令）5.配置管理地址：interface VLAN1Ip address （ip 地址）（子网掩码）端口配置命令：1、进入端口配置模式：interface （端口号）2、配置端口配置信息：discription （对端口的描述）3、端口的开启和关闭：shutdown no shutdown4、配置端口的通信方式：duplex （auto /full/half）----（自动全双工半双工）5、配置端口的传输速率：speed （以Kbps为单位注意换算！）若为自动则使用命令speed autoVLAN配置模式命令：1、配置vtp 域名：vtp domain （域名）2、配置vtp 模式：vtp mode （sever/client/transparent）3、进入VLAN 模式：vlan data4、建立VLAN ：vlan （vlan ID）name （vlan name）5、删除VLAN ：no vlan （vlan ID）6、为端口分配VLAN ：先进入端口模式然后输入：switchport access vlan （vlan ID）7、VLAN trunk 配置：先进入端口模式然后输入switchport mode trunk8、封装vlan 协议：switchport trunk encapsulation（dot1q/isl/negotiate）9、设置允许中继的VLAN：switchport trunk allowed valn （vlan ID）STP配置命令：1、打开或者关闭STP：spanning-tree vlan （vlan ID）no spanning-tree vlan （vlan ID）2、配置根网桥：spanning-tree vlan （vlan ID）root primary设置备份root ：spanning-tree vlan （vlan ID）root secondary3、配置生成树的优先级：spanning-tree vlan （vlan ID）priority（0-61440）4、配置BackboneFast生成树可选功能：spanning-tree backbonefast5、配置UplinkFast生成树可选功能：spanning-tree uplinkfastspanning-tree uplinkfast max-update-rate （0-32000）6、配置portfast 功能：spanning-tree portfast default7、配置BPDU Filter可选功能：spanning-tree portfast bpdufilterdefault6500命令总结：基础命令：1、进入超级用户配置模式：enable2、设置主机名：s et system name （添加主机名字）3、配置超级用户命令：set enablepass（旧密码）（新密码）（新密码）4、配置远程登录口令：set password（旧密码）（新密码）（新密码）5、配置管理地址：set interface sc0 （ip 地址）（子网掩码）（广播地址）端口配置命令：6、配置端口配置信息：set port name’（mod/port）（name）7、端口的开启和关闭：set port enable（mod/port）set port disable（mod/port）8、配置端口的通信方式：set port duplex （mod/port）（auto/full/half）----（自动全双工半双工）9、配置端口的传输速率：set port speed （mod/port）（port-speed ）---以Kbps为单位若为自动则使用命令set port speed（mod/port）auto set speed to dutoVLAN配置模式命令：10、配置vtp 域名：set vtp domain （域名）11、配置vtp 模式：set vtp mode （sever/client/transparent）12、建立VLAN ：set vlan （vlan ID）name （vlan name）13、删除VLAN ：clear vlan （vlan ID）14、为端口分配VLAN ：set vlan（vlan ID）（mod/port）VLAN trunk 配置：set trunk （mod/port）（mode）（type）15、设置允许中继的VLAN：set trunk （mod/port）vlan （vlanID）STP配置命令：5、打开或者关闭STP：set spantree enable （vlan ID）6、配置根网桥：set spantree root （vlan ID）设置备份root ：set spantree root secondary （vlan ID）7、配置生成树的优先级：set spantree priority （0-61440）8、配置BackboneFast生成树可选功能：set spantree backbonefast enable9、配置UplinkFast生成树可选功能：set spantree uplinkfast enableset spantree uplinkfast enable （单位是packet/ms）10、配置portfast 功能：set spantree portfast （mod/port）（enable/default/disable）11、配置BPDU Filter可选功能：set spantree portfast bpdu-filter（enable/disable）set spantree portfast bpdu-filter （mod/port）（enbale/disable/default）路由器命令1、进入全局模式：configure terminal2、几个公用命令：退出命令：exit 保存配置：wirte memory （保存到路由器的NVRAM）write network tftp （保存到TFTP服务器）删除配置：Write erase 网络检测命令：telnet ping trace show （这几个命令应该重点了解下他们的作用和使用方法）3、端口配置：进入：interface（端口）4、端口带宽：bandwidth （单位为Kbps）5、开关端口：shutdown no shutdown6、配置接口地址：ip address （ip地址）（子网掩码）7、配置POS接口：先进入接口模式Crc 32 （可选的crc校验位是16 或32）Pos farming sdh （可选的帧格式是sdh和sonet）Pos flag s1 s0 2 （s1 s0 =00 表示sonet帧的数据S1 s0=10（十进制的2）表示是SDH的帧数据）8、loopback接口配置：int loopback 0ip address （ip 地址）（子网掩码）no ip route-cacheno ip mroute-cache9、配置静态路由：ip rpute （目的网络地址）（子网掩码）（下一跳路由器地址）10、配置RIP动态协议：router ripNetwork （网络地址）--记住只写上网络地址即可。

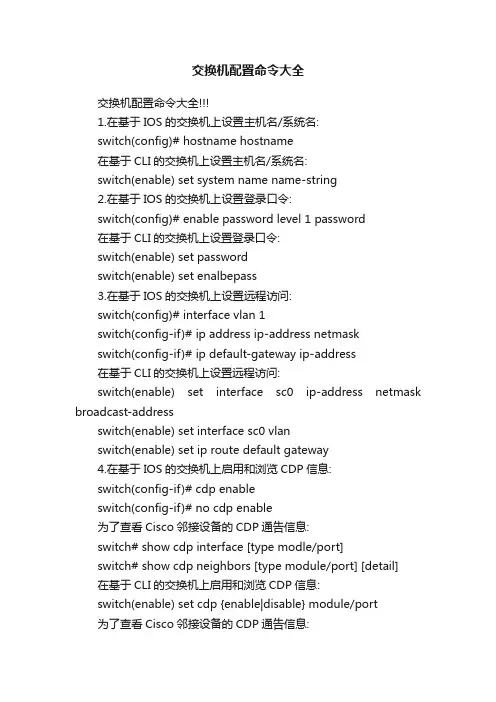

交换机配置命令大全交换机配置命令大全1.在基于IOS的交换机上设置主机名/系统名:switch(config)# hostname hostname在基于CLI的交换机上设置主机名/系统名:switch(enable) set system name name-string2.在基于IOS的交换机上设置登录口令:switch(config)# enable password level 1 password在基于CLI的交换机上设置登录口令:switch(enable) set passwordswitch(enable) set enalbepass3.在基于IOS的交换机上设置远程访问:switch(config)# interface vlan 1switch(config-if)# ip address ip-address netmaskswitch(config-if)# ip default-gateway ip-address在基于CLI的交换机上设置远程访问:switch(enable) set interface sc0 ip-address netmask broadcast-addressswitch(enable) set interface sc0 vlanswitch(enable) set ip route default gateway4.在基于IOS的交换机上启用和浏览CDP信息:switch(config-if)# cdp enableswitch(config-if)# no cdp enable为了查看Cisco邻接设备的CDP通告信息:switch# show cdp interface [type modle/port]switch# show cdp neighbors [type module/port] [detail]在基于CLI的交换机上启用和浏览CDP信息:switch(enable) set cdp {enable|disable} module/port为了查看Cisco邻接设备的CDP通告信息:switch(enable) show cdp neighbors[module/port] [vlan|duplex|capabilities|detail]5.基于IOS的交换机的端口描述:switch(config-if)# description description-string基于CLI的交换机的端口描述:switch(enable)set port name module/number description-string6.在基于IOS的交换机上设置端口速度:switch(config-if)# speed{10|100|auto}在基于CLI的交换机上设置端口速度:switch(enable) set port speed moudle/number {10|100|auto} switch(enable) set port speed moudle/number {4|16|auto}7.在基于IOS的交换机上设置以太网的链路模式:switch(config-if)# duplex {auto|full|half}在基于CLI的交换机上设置以太网的链路模式:switch(enable) set port duplex module/number {full|half}8.在基于IOS的交换机上配置静态VLAN:switch# vlan databaseswitch(vlan)# vlan vlan-num name vlaswitch(vlan)# exitswitch# configure teriminalswitch(config)# interface interface module/numberswitch(config-if)# switchport mode accessswitch(config-if)# switchport access vlan vlan-numswitch(config-if)# end在基于CLI的交换机上配置静态VLAN:switch(enable) set vlan vlan-num [name name]switch(enable) set vlan vlan-num mod-num/port-list9. 在基于IOS的交换机上配置VLAN中继线:switch(config)# interface interface mod/portswitch(config-if)# switchport mode trunkswitch(config-if)# switchport trunk encapsulation {isl|dotlq} switch(config-if)# switchport trunk allowed vlan remove vlan-listswitch(config-if)# switchport trunk allowed vlan add vlan-list 在基于CLI的交换机上配置VLAN中继线:switch(enable) set trunk module/port [on|off|desirable|auto|nonegotiate]Vlan-range [isl|dotlq|dotl0|lane|negotiate]10.在基于IOS的交换机上配置VTP管理域:switch# vlan databaseswitch(vlan)# vtp domain domain-name在基于CLI的交换机上配置VTP管理域:switch(enable) set vtp [domain domain-name]11.在基于IOS的交换机上配置VTP 模式:switch# vlan databaseswitch(vlan)# vtp domain domain-nameswitch(vlan)# vtp {sever|cilent|transparent}switch(vlan)# vtp password password在基于CLI的交换机上配置VTP 模式:switch(enable) set vtp [domain domain-name] [mode{ sever|cilent|transparent }][password password]12. 在基于IOS的交换机上配置VTP版本:switch# vlan databaseswitch(vlan)# vtp v2-mode在基于CLI的交换机上配置VTP版本:switch(enable) set vtp v2 enable13. 在基于IOS的交换机上启动VTP剪裁:switch# vlan databaseswitch(vlan)# vtp pruning在基于CL I 的交换机上启动VTP剪裁:switch(enable) set vtp pruning enable14.在基于IOS的交换机上配置以太信道:switch(config-if)# port group group-number [distribution {source|destination}] 在基于CLI的交换机上配置以太信道: switch(enable) set port channel moudle/port-range mode{on|off|desirable|auto}15.在基于IOS的交换机上调整根路径成本:switch(config-if)# spanning-tree [vlan vlan-list] cost cost在基于CLI的交换机上调整根路径成本:switch(enable) set spantree portcost moudle/port costswitch(enable) set spantree portvlancost moudle/port [cost cost][vlan-list]16.在基于IOS的交换机上调整端口ID:switch(config-if)# spanning-tree[vlan vlan-list]port-priority port-priority在基于CLI的交换机上调整端口ID:switch(enable) set spantree portpri {mldule/port}priorityswitch(enable) set spantree portvlanpri {module/port}priority [vlans]17. 在基于IOS的交换机上修改STP时钟:switch(config)# spanning-tree [vlan vlan-list] hello-time secondsswitch(config)# spanning-tree [vlan vlan-list] forward-time secondsswitch(config)# spanning-tree [vlan vlan-list] max-age seconds在基于CLI的交换机上修改STP时钟:switch(enable) set spantree hello interval[vlan]switch(enable) set spantree fwddelay delay [vlan]switch(enable) set spantree maxage agingtiame[vlan]18. 在基于IOS的交换机端口上启用或禁用Port Fast 特征:switch(config-if)#spanning-tree portfast在基于CLI的交换机端口上启用或禁用Port Fast 特征:switch(enable) set spantree portfast {module/port}{enable|disable}19. 在基于IOS的交换机端口上启用或禁用UplinkFast 特征:switch(config)# spanning-tree uplinkfast [max-update-rate pkts-per-second]在基于CLI的交换机端口上启用或禁用UplinkFast 特征:switch(enable) set spantree uplinkfast {enable|disable}[rate update-rate] [all-protocols off|on]20. 为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令: switch(config)# cluster enable cluster-name21. 为了从一条中继链路上删除VLAN,可使用下列命令:switch(enable) clear trunk module/port vlan-range22. 用show vtp domain 显示管理域的VTP参数.23. 用show vtp statistics显示管理域的VTP参数.24. 在Catalyst交换机上定义TrBRF的命令如下:switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]25. 在Catalyst交换机上定义TrCRF的命令如下:switch (enable) set vlan vlan-num [name name] type trcrf{ring hex-ring-num|decring decimal-ring-num} parent vlan-num26. 在创建好TrBRF VLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN 分配端口:switch(enable) set vlan vlan-num mod-num/port-num27. 命令show spantree显示一个交换机端口的STP状态.28. 配置一个ELAN的LES和BUS,可以使用下列命令:ATM (config)# interface atm number.subint multiointATM(config-subif)# lane serber-bus ethernet elan-name29. 配置LECS:ATM(config)# lane database database-nameATM(lane-config-databade)# name elan1-name server-atm-address les1-nsap-address ATM(lane-config-databade)# name elan2-name server-atm-address les2-nsap-address ATM(lane-config-databade)# name …30. 创建完数据库后,必须在主接口上启动LECS.命令如下:ATM(config)# interface atm numberATM(config-if)# lane config database database-nameATM(config-if)# lane config auto-config-atm-address31. 将每个LEC配置到一个不同的ATM子接口上.命令如下:ATM(config)# interface atm number.subint multipointATM(config)# lane client ethernet vlan-num elan-num32. 用show lane server 显示LES的状态.33. 用show lane bus显示bus的状态.34. 用show lane database显示LECS数据库可内容.35. 用show lane client显示LEC的状态.36. 用show module显示已安装的模块列表.37. 用物理接口建立与VLAN的连接:router# configure terminalrouter(config)# interface media module/portrouter(config-if)# description description-stringrouter(config-if)# ip address ip-addr subnet-maskrouter(config-if)# no shutdown38. 用中继链路来建立与VLAN的连接:router(config)# interface module/port.subinterfacerouter(config-ig)# encapsulation[isl|dotlq] vlan-numberrouter(config-if)# ip address ip-address subnet-mask39. 用LANE 来建立与VLAN的连接:router(config)# interface atm module/portrouter(config-if)# no ip addressrouter(config-if)# atm pvc 1 0 5 qsaalrouter(config-if)# atm pvc 2 0 16 ilnirouter(config-if)# interface atm module/port.subinterface multipoint router(config-if)# ip address ip-address subnet-mask router(config-if)# lane client ethernet elan-numrouter(config-if)# interface atm module/port.subinterface multipoint router(config-if)# ip address ip-address subnet-name router(config-if)# lane client ethernet elan-namerouter(config-if)# …40. 为了在路由处理器上进行动态路由配置,可以用下列IOS命令来进行: router(config)# ip routingrouter(config)# router ip-routing-protocolrouter(config-router)# network ip-network-numberrouter(config-router)# network ip-network-number41. 配置默认路由:switch(enable) set ip route default gateway42. 为一个路由处理器分配VLANID,可在接口模式下使用下列命令:router(config)# interface interface numberrouter(config-if)# mls rp vlan-id vlan-id-num43. 在路由处理器启用MLSP:router(config)# mls rp ip44. 为了把一个外置的路由处理器接口和交换机安置在同一个VTP 域中:router(config)# interface interface numberrouter(config-if)# mls rp vtp-domain domain-name45. 查看指定的VTP域的信息:router# show mls rp vtp-domain vtp domain name46. 要确定RSM或路由器上的管理接口,可以在接口模式下输入下列命令:router(config-if)#mls rp management-interface47. 要检验MLS-RP的配置情况：router# show mls rp48. 检验特定接口上的MLS配置：router# show mls rp interface interface number49. 为了在MLS-SE上设置流掩码而又不想在任一个路由处理器接口上设置访问列表：set mls flow [destination|destination-source|full]50. 为使MLS和输入访问列表可以兼容，可以在全局模式下使用下列命令：router(config)# mls rp ip input-acl51. 当某个交换机的第3层交换失效时，可在交换机的特权模式下输入下列命令：switch(enable) set mls enable52. 若想改变老化时间的值，可在特权模式下输入以下命令：switch(enable) set mls agingtime agingtime53. 设置快速老化：switch(enable) set mls agingtime fast fastagingtime pkt_threshold54. 确定那些MLS-RP和MLS-SE参与了MLS，可先显示交换机引用列表中的内容再确定：switch(enable) show mls include55. 显示MLS高速缓存记录：switch(enable) show mls entry56. 用命令show in arp显示ARP高速缓存区的内容。

交换机路由器命令大全(结合配置实例)交换机路由器命令大全(结合配置实例)交换机和路由器是计算机网络中常用的网络设备，用于实现数据包的转发和路由选择。

在实际应用中，我们需要使用命令来配置交换机和路由器的各项参数。

本文将给出交换机和路由器常用命令的大全，并结合实际配置示例进行说明。

一、交换机命令1. 查看交换机基本信息查看交换机型号、固件版本、序列号等基本信息：show version2. 配置交换机端口设置交换机接口的速率、全双工模式等参数：interface interface_namespeed speed_valueduplex {full | half}3. 查看交换机端口状态查看交换机端口的连接状态、速率、工作模式等信息：show interfaces status4. 配置交换机VLAN创建VLAN和端口关联，实现VLAN的隔离和管理：vlan vlan_idname vlan_nameinterface interface_name5. 查看交换机MAC表显示交换机学习到的MAC地址和对应的端口：show mac-address-table6. 配置交换机链路聚合将多个物理端口绑定为一个逻辑端口，提高带宽和冗余性：interface port-channel channel_numberdescription description_textswitchport mode trunk/access7. 交换机Spanning Tree配置配置交换机的Spanning Tree协议参数，避免网络环路：spanning-tree vlan vlan_idpriority priority_value二、路由器命令1. 查看路由表显示路由器的路由表，包括直连路由、静态路由和动态路由表项：show ip route2. 配置静态路由手动配置路由器的静态路由表，指定目的网络和下一跳信息：ip route destination_network subnet_mask next_hop_ip3. 配置路由器接口配置路由器的接口参数，包括IP地址、子网掩码、描述等：interface interface_nameip address ip_address subnet_maskdescription description_text4. 配置路由器OSPF协议配置路由器之间的OSPF动态路由协议，实现网络的动态路由选择：router ospf process_idnetwork network_address wildcard_mask area area_number5. 配置路由器ACL配置路由器的访问控制列表，用于控制数据包的流量：access-list access_list_number permit/deny source destination6. 配置路由器NAT配置路由器的网络地址转换功能，实现内网与外网的互通：interface interface_nameip nat inside/outside三、配置实例1. 配置交换机端口接口GigabitEthernet0/1配置为100Mbps全双工模式：interface GigabitEthernet0/1speed 100duplex full2. 配置交换机VLAN创建VLAN10，将接口GigabitEthernet0/1划分到VLAN10：vlan 10name VLAN10interface GigabitEthernet0/13. 配置路由器接口将接口GigabitEthernet0/0配置为192.168.1.1/24的IP地址：interface GigabitEthernet0/0ip address 192.168.1.1 255.255.255.0description LAN interface4. 配置静态路由配置路由器的静态路由表，将目的网络192.168.2.0/24指向下一跳192.168.1.2：ip route 192.168.2.0 255.255.255.0 192.168.1.25. 配置路由器ACL设置访问控制列表，允许源IP地址为192.168.1.0/24的流量通过：access-list 1 permit 192.168.1.0 0.0.0.2556. 配置路由器NAT设置路由器的NAT，将内部接口GigabitEthernet0/1地址转换为公网地址：interface GigabitEthernet0/1ip nat inside以上是交换机和路由器常用命令的大全以及配置实例。

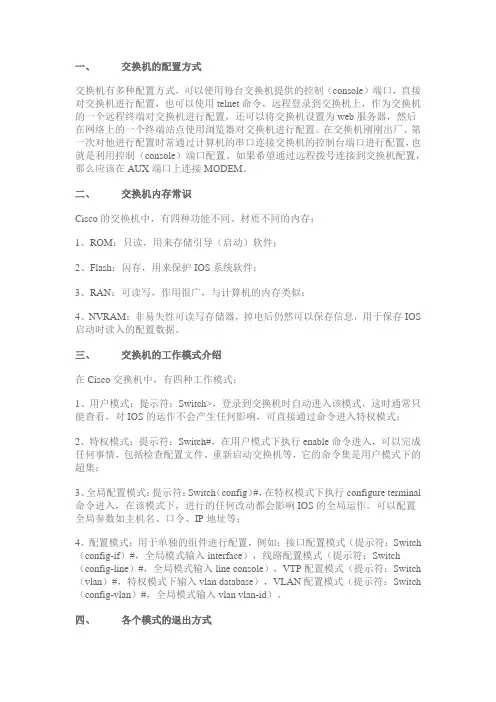

一、交换机的配置方式交换机有多种配置方式，可以使用每台交换机提供的控制（console）端口，直接对交换机进行配置，也可以使用telnet命令，远程登录到交换机上，作为交换机的一个远程终端对交换机进行配置，还可以将交换机设置为web服务器，然后在网络上的一个终端站点使用浏览器对交换机进行配置。

在交换机刚刚出厂、第一次对他进行配置时常通过计算机的串口连接交换机的控制台端口进行配置，也就是利用控制（console）端口配置。

如果希望通过远程拨号连接到交换机配置，那么应该在AUX端口上连接MODEM。

二、交换机内存常识Cisco的交换机中，有四种功能不同、材质不同的内存：1、ROM：只读，用来存储引导（启动）软件；2、Flash：闪存，用来保护IOS系统软件；3、RAN：可读写，作用很广，与计算机的内存类似；4、NVRAM：非易失性可读写存储器，掉电后仍然可以保存信息，用于保存IOS 启动时读入的配置数据。

三、交换机的工作模式介绍在Cisco交换机中，有四种工作模式：1、用户模式：提示符：Switch>，登录到交换机时自动进入该模式，这时通常只能查看，对IOS的运作不会产生任何影响，可直接通过命令进入特权模式；2、特权模式：提示符：Switch#，在用户模式下执行enable命令进入，可以完成任何事情，包括检查配置文件、重新启动交换机等，它的命令集是用户模式下的超集；3、全局配置模式：提示符：Switch（config）#，在特权模式下执行configure terminal 命令进入，在该模式下，进行的任何改动都会影响IOS的全局运作。

可以配置全局参数如主机名、口令、IP地址等；4、配置模式：用于单独的组件进行配置，例如：接口配置模式（提示符：Switch （config-if）#，全局模式输入interface），线路配置模式（提示符：Switch （config-line）#，全局模式输入line console），VTP配置模式（提示符：Switch （vlan）#，特权模式下输入vlan database），VLAN配置模式（提示符：Switch （config-vlan）#，全局模式输入vlan vlan-id）。

交换机配置命令交换机配置命令大全交换机配置命令的学习需要我们仔细和用心，同时还要讲求方法，下面这些基础性的东西，希望通过分类能让大家有一个更深的认识。

交换机配置命令——VTP为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令: switch(config)# cluster enable cluster-name为了从一条中继链路上删除VLAN,可使用下列命令:switch(enable) clear trunk module/port vlan-range用show vtp domain 显示管理域的.VTP参数.用show vtp statistics显示管理域的VTP参数.交换机配置命令——TrBRF在Catalyst交换机上定义TrBRF的命令如下:switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]在Catalyst交换机上定义TrCRF的命令如下:switch (enable) set vlan vlan-num [name name] type trcrf {ring hex-ring-num|decring decimal-ring-num} parent vlan-num 在创建好TrBRF VLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN分配端口:switch(enable) set vlan vlan-num mod-num/port-num命令show spantree显示一个交换机端口的STP状态.交换机配置命令——LES和BUS配置一个ELAN的LES和BUS,可以使用下列命令:ATM (config)# interface atm number.subint multiointATM(config-subif)# lane serber-bus ethernet elan-name配置LECS:ATM(config)# lane database database-nameATM(lane-config-databade)# name elan1-name server-atm-address les1-nsap-addressATM(lane-config-databade)# name elan2-name server-atm-address les2-nsap-addressATM(lane-config-databade)# name …创建完数据库后,必须在主接口上启动LECS.命令如下:ATM(config)# interface atm numberATM(config-if)# lane config database database-nameATM(config-if)# lane config auto-config-atm-address将每个LEC配置到一个不同的ATM子接口上.命令如下:ATM(config)# interface atm number.subint multipointATM(config)# lane client ethernet vlan-num elan-num用show lane server 显示LES的状态.用show lane bus显示bus的状态.用show lane database显示LECS数据库可内容.用show lane client显示LEC的状态.用show module显示已安装的模块列表.交换机配置命令——VLAN用物理接口建立与VLAN的连接:router# configure terminalrouter(config)# interface media module/portrouter(config-if)# description description-stringrouter(config-if)# ip address ip-addr subnet-maskrouter(config-if)# no shutdown用中继链路来建立与VLAN的连接:router(config)# interface module/port.subinterfacerouter(config-ig)# encapsulation[isl|dotlq] vlan-numberrouter(config-if)# ip address ip-address subnet-mask用LANE 来建立与VLAN的连接:router(config)# interface atm module/portrouter(config-if)# no ip addressrouter(config-if)# atm pvc 1 0 5 qsaalrouter(config-if)# atm pvc 2 0 16 ilnirouter(config-if)# interface atm module/port.subinterface multipointrouter(config-if)# ip address ip-address subnet-maskrouter(config-if)# lane client ethernet elan-numrouter(config-if)# interface atm module/port.subinterface multipointrouter(config-if)# ip address ip-address subnet-namerouter(config-if)# lane client ethernet elan-namerouter(config-if)# …下载全文。

配置命令大集合一、常用的子网掩码及反掩码/30 255.255.255.252 0.0.0.3/29 255.255.255.248 0.0.0.7/28 255.255.255.240 0.0.0.15/27 255.255.255.224 0.0.0.31/26 255.255.255.192 0.0.0.63/25 255.255.255.128 0.0.0.127/24 255.255.255.0 0.0.0.255/23 255.255.254.0 0.0.1.255/22 255.255.252.0 0.0.3.255/21 255.255.248.0 0.0.7.255/20 255.255.240.0 0.0.15.255二、锐捷交换机交换技术1、跨交换机实现VLAN互通交换机间相连端口模式下switch(config-if)#switchport mode trunk2、Trunk 口的运行VLAN列表步骤1：进入全局配置模式Switch#configure terminal步骤2：进入需要配置为Trunk的端口Switch(config)#interface interface步骤3：定义该端口模式为TrunkSwitch(config-range-if)#switchport mode trunk步骤4：定义Trunk的VLAN列表Switch(config-if)#switchport trunk allowed vlan { all | [ add | remove | except ] } vlan-list3、Native VLAN的概念与配置步骤1：进入到需要配置的Trunk端口中swtich(config)#interface interface步骤2：配置Trunk的Native VLANSwitch(config-if)#switchport trunk native vlan vlan-id4、链路聚合的配置建立聚合端口switch(config)#interface range fastEthernet 0/1 – 2switch(config-if-range)#port-group 1聚合端口设Trunk口switch(config)#interface aggregateport 1switch(config-if)# switchport mode trunk5、交换机上配置TelnetTelnet密码型：switch(config)#enable passwd 0 star //配置enable 密码或switch(config)#enable secret level 15 0 start(默认是level 15)switch(config)#line vty 0 4switch(config-line)#password 0 star //配置Telnet密码或switch(config)#enable secret level 1 0 start (level 1 为Telnet密码)switch(config-line)#loginTelnet用户+密码型:switch(config)#enable passwd 0 star //配置enable 密码switch(config)#username 用户名password 密码//配置Telnet用户和Telnet 密码switch(config)#line vty 0 4 switch(config-line)#login local6、生成树协议技术switch(config)#spanning-tree mode stp/rstp/mstpswitch(config)#spanning-tree mst configurationswitch(config-mst)#instance <实例名> vlan <vlanid 1> ,<vlanind 2>…switch(config-mst)#name <mst 配置名>switch(config-mst)#revision <版本名>switch(config-mst)# spanning-tree mst <实例名> priority <优先级号>(数字越小，优先级越高,最小者为根网桥)7、VRRP（虚拟路由冗余协议）技术(有几个vrrp网关就要设几个，每个交换机都要设置)switch(config-if)#vrrp <组名> ip <ip-address>switch(config-if)#vrrp <组名> preempt //设置抢占模式switch(config-if)#vrrp <组名> priority <优先级号>(数字越小，优先级越高,默认为100,最小者为主控虚拟路由，其余为备份虚拟路由)三、锐捷路由器路由技术1、三层交换机路由功能配置switch(config)#ip routing switch(config-if)#no switchport2、SVI实现VLAN间路由步骤1 开启路由功能（默认）Switch(config)#ip routing步骤2 创建VLAN Switch(config)#vlan vlan-id步骤3 进入VLAN的SVI接口配置模式Switch(config)#interface vlan vlan-id 步骤4 给SVI接口配置IP地址Switch(config-if)#ip address ip-address mask (如果VLAN内没有激活的端口，相应VLAN的SVI端口将无法被激活)交换机相连端口设置为tag vlan 模式,PC网关为相应VLAN的SVI接口地址3、单臂路由实现VLAN间路由Router(config)#int 端口Router(config-if)#no ip add Router(config-if)#no shu步骤1：创建以太网子接口Router(config)#interface interface.sub-port步骤2：为子接口封装802.1q协议，并指定接口所属的VLANRouter(config-subif)#encapsulation dot1q vlan-id步骤3：为子接口配置IP地址Router(config-subif)#ip address ip-address mask-address步骤4：启用子接口Router(config-subif)#no shutdown在给理由器子接口配置ip地址前先封装dot1q协议，各个Vlan的主机要以相应VLAN子接口的IP地址作为网关。
