变压器的接线组别表示方法

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一，二次侧线电压的相位关系，一次侧线电压向量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

YNyn0d11接线方式的变压器副边有两个电压等级的绕组，“YN”表示一次侧为星形带中性线的接线，Y表示星形，N表示带中性线；“yn0”表示二次侧一绕组为星形带中性线的接线，y表示星形，n表示带中性线，0表示中性线是接地的；“d11”表示另外一个二次绕组的接线方式，d 表示二次侧为三角形接线，11表示变压器二次侧的线电压Uab滞后一次侧线电压Uab330度（或超前30度）。

变压器接法详解常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

（一）变压器接线组别变压器的极性标注采用减极性标注。

减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“•”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。

变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。

分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。

变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。

由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11接线中，奇次谐波电流可在高压绕组内环流，这样铁芯中的磁通为正弦波，不会产生前者的损耗。

变压器接线方式的区别及原理
Dyn11接法：高压侧三角形，低压侧星形，且有中性线抽头，高压与低压有一个30度的相位差。

Yyn0 接法：高压侧星形，低压侧也是星形，且有中性线抽头，高压与低压没有相位差。

另外补充如下知识：
变压器高低压有3种连接方式：星型、三角形和曲折形联结。

对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。

有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表
示。

自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：
1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%，成本较大。

变压器的连接组别介绍本文来自: 原文网址：/articlescn/basic/71103.htm变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。

在绕组联结中常用大写字母A、B、C表示高压绕组首端，用X、Y、Z表示其末端；用小写字母a、b、c表示低压绕组首端，x、y、z表示其末端，用o表示中性点。

新标准对星型、三角形和曲折形联结，对高压绕组分别用符号Y、D、Z表示；对中压和低压绕组分别用y、d、z表示。

有中性点引出时分别用YN、ZN和yn、zn表示。

自藕变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。

成本较大。

据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。

而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；3.1.2高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。

变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB 330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

（一）变压器接线组别变压器的极性标注采用减极性标注。

减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“·”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。

变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。

分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。

变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。

变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Y n”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D （或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Y n，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，U AB与u ab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

下面是变压器接线组别的向量图及原、副边绕组的接线示意图。

例1：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。

两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。

所以，该台变压器的联结组标号为：YN，yn0,d11。

变压器接线组别详细介绍 - 全文 变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。

变压器就是一种利用电磁互感效应，变换电压，电流和阻抗的器件。

变压器接线组别常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

下面是变压器接线组别的向量图及原、副边绕组的接线示意图。

变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Y n”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D （或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Y n，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，U AB与u ab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

下面是变压器接线组别的向量图及原、副边绕组的接线示意图。

例1：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。

两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。

所以，该台变压器的联结组标号为：YN，yn0,d11。

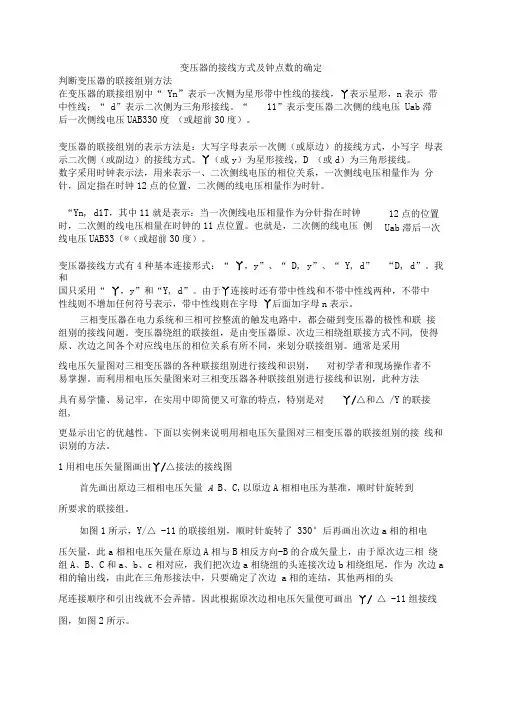

变压器的接线方式及钟点数的确定判断变压器的联接组别方法在变压器的联接组别中“ Yn”表示一次侧为星形带中性线的接线，丫表示星形，n 表示 带中性线；“ d ”表示二次侧为三角形接线。

“ 11”表示变压器二次侧的线电压 Uab 滞 后一次侧线电压UAB330度 （或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字 母表示二次侧（或副边）的接线方式。

丫（或y ）为星形接线，D （或d ）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为 分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn, d1T ，其中11就是表示：当一次侧线电压相量作为分针指在时钟 时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压 侧线电压UAB33（®（或超前30度）。

变压器接线方式有4种基本连接形式：“ 丫，y ”、“ D, y ”、“ Y , d ”和国只采用“ 丫，y ”和“Y , d ”。

由于丫连接时还有带中性线和不带中性线两种，不带中 性线则不增加任何符号表示，带中性线则在字母 丫后面加字母n 表示。

三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联 接组别的接线问题。

变压器绕组的联接组，是由变压器原、次边三相绕组联接方式不同, 使得原、次边之间各个对应线电压的相位关系有所不同，来划分联接组别。

通常是采用 线电压矢量图对三相变压器的各种联接组别进行接线和识别， 对初学者和现场操作者不 易掌握。

而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别，此种方法 具有易学懂、易记牢，在实用中即简便又可靠的特点，特别是对 丫/△和△ /Y 的联接组,更显示出它的优越性。

下面以实例来说明用相电压矢量图对三相变压器的联接组别的接 线和识别的方法。

1用相电压矢量图画出丫/△接法的接线图首先画出原边三相相电压矢量 A B 、C,以原边A 相相电压为基准，顺时针旋转到 所要求的联接组。

变压器连接组别：变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法。

常见变压器高压侧有三角形和星型接法，低压侧也有三角形或星型接法；这几种接法相组合，加上高压侧和低压侧电压形成一定的角度差；再加上高低压侧中性点有接地和不接地两种方式，这就构成了变压器连接组别的所有要素。

举个简单的列子，我们常见的变压器铭牌上标的连接组别：Dyn11,这是什么意思呢，高压侧和低压侧如何接线？等你理解了变压器连接组别的规律，任何铭牌你一看便知。

技术文章有点生涩难懂，希望大家耐心读完，知识是一点一点积累的。

变压器连接组别的表示方法IEC标准中规定了变压器绕组联接组的最新表示方法。

即三相变压器绕组，连接成星形、三角形、曲折形时对于高压绕组则分别用Y、D、Z表示；对于中、低压绕组则分别用小写字母y、d、z表示。

如果是星形或曲折形联结有中性点引出时，则分别用YN或ZN，yn或zn表示。

变压器按高压、低压绕组联结的顺序组合起来就是绕组的联结组。

今天主要讲解Y和D型接法，Z型接法比较少见，我们通过Y和D型完全可以理解。

通过典型的几种接法，让大家迅速的理解。

常见三种连接组别及使用场合1.Dyn11的意义：D:高压侧三角形接法，y：低压侧星型接法；n：低压侧中性点引出；11：高低压差相位差30度。

使用场合：单相不平衡电流超过额定电流的25%，即单相负载多；系统有较大的谐波存在，有消谐作用；Dyn112.Yyn0的意义：Y：高压侧星型接法，无中性点引出；y：低压侧星型接法；n：中性点引出；0：高低压差位差0度。

使用场合：三相负荷基本平衡；供电系统谐波不严重；常用于10KV系统。

Yyn03.Yd1意义：Y:高压侧星型接法；d：低压侧三角形接法；1：高低压差相位差30度。

使用场合：35KV配电系统。

电力变压器接线组别的表示方法
电力变压器接线组别的表示方法
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

例如：YNyn0d11接线方式的为三相三绕组变压器，付边有两个电压等级的绕组；
“YN”表示一次侧为星形带中性线的接线，Y表示星形，N表示带中性线；
“yn0”表示二次侧一绕组为星形带中性线的接线，Y表示星形，n表示带中性线，0表示中性线是接地的；
“d11”表示另外一个二次绕组的接线方式，“d”表示二次侧为三角形接线。

“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器接线组别公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。

“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

楼主提供的“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表1、测定极性(1) 测定相间极性被测变压器选用三相心式变压器DJ12，用其中高压和低压两组绕组，额定容量PN=152/152W，UN=220/55V，IN=，Y/Y接法。

测得阻值大的为高压绕组，用A、B、C、X、Y、Z标记。

低压绕组标记用a、b、c、x、y、z。

1) 按图3-8接线。

A、X接电源的U、V两端子，Y、Z短接。

2) 接通交流电源，在绕组A、X间施加约50%UN的电压。

3) 用电压表测出电压UBY、UCZ、UBC，若UBC=│UBY-UCZ│，则首末端标记正确；若UBC=│UBY+UCZ│，则标记不对。

须将B、C两相任一相绕组的首末端标记对调。

4) 用同样方法，将B、C两相中的任一相施加电压，另外两相末端相联，定出每相首、末端正确的标记。

变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

Dyn11和Yyn0都是变压器的接线组别。

1）Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好但存在非全相运行问题，可在低压主开关加装欠压保护装置。

2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁。

三相变压器的联接组别，是以钟表的12点方向表示变压器一次相位；
以钟表的时针方向表示变压器二次相位。

其中，奇数组(1、3、5、7、9、11组)为Δ/Y或Y/Δ；
偶数组(2、4、6、8、10、12组))为Δ/Δ或Y/Y；
常见的组别有：Y/Y-12；Y/Y0-12；Y0/Δ-11；Y/Δ-11。

变压器接线组别Yn d11是什么意思
在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。

“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

有两种方法可以画向量图
1，变压器接线组别中的“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

2．变压器接线组别中的“Yn，d11”，其中11就是表示：当一次侧的相电压相量作为分针指在时钟12点的位置时，将二次侧的虚设中性点与一次侧的中性点重合，以中性点为起点的二次虚设相电压，指向时钟11点的位置。

也就是虚设相电压超前一次的相电压30°（2方法是1方法的简化画法）
变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

001变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。

在绕组联结中常用大写字母A、B、C表示高压绕组首端，用X、Y、Z表示其末端；用小写字母a、b、c表示低压绕组首端，x、y、z表示其末端，用o表示中性点。

新标准对星型、三角形和曲折形联结，对高压绕组分别用符号Y、D、Z表示；对中压和低压绕组分别用y、d、z表示。

有中性点引出时分别用YN、ZN 和yn、zn表示。

自藕变压器有公共部分的两绕组中额定电压低的一个用符号a 表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。

成本较大。

据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。

而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1 在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；3.1.2 高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。

变压器接线组别表示方法
变压器接线组别表示方法是指在变压器接线端子上采用一定的符号或字母来标示不同的接线组别。

这种表示方法是为了方便安装、维护和调试变压器，并提供清晰的电气接线信息。

常见的变压器接线组别表示方法有以下几种：
1. Y连接组别表示方法：在三相变压器中，如果变压器的高压绕组和低压绕组都是星形（Y）连接，则用字母Y表示。

例如，Yyn0表示高压绕组和低压绕组都是星形连接，且对称接地。

2. Δ连接组别表示方法：在三相变压器中，如果变压器的高压绕组和低压绕组都是三角（Δ）连接，则用字母Δ表示。

例如，Dd0表示高压绕组和低压绕组都是三角形连接，且对称接地。

3. Y/Δ连接组别表示方法：在三相变压器中，如果变压器的高压绕组是星形（Y）连接，而低压绕组是三角形（Δ）连接，则用字母Y/Δ表示。

例如，Y/Δd11表示高压绕组是星形连接，而低压绕组是三角形连接，且低压绕组不对称接地。

4. Y/Δo连接组别表示方法：在三相变压器中，如果变压器的高压绕组是星形（Y）连接，而低压绕组是三角形（Δ）连接，并且低压绕组的中性点未连接到任何引线，则用字母Y/Δo表示。

例如，Y/Δo11表示高压绕组是星形连接，而低压绕组是三角形连接，中性点未连接到引线。

以上是常见的变压器接线组别表示方法，通过使用这些符号或字母，工程师和技术人员可以准确地了解变压器的接线方式，从而进行正确的安装、维护和调试工作。

这种标示方法遵循国际电工委员会（IEC）的标准，确保了国际上的统一性和一致性。

变压器的接线方式及钟点数的确定判断变压器的联接组别方法在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。

“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联接组别的接线问题。

变压器绕组的联接组，是由变压器原、次边三相绕组联接方式不同，使得原、次边之间各个对应线电压的相位关系有所不同，来划分联接组别。

通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别，对初学者和现场操作者不易掌握。

而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别，此种方法具有易学懂、易记牢，在实用中即简便又可靠的特点，特别是对Y/△和△/Y的联接组，更显示出它的优越性。

下面以实例来说明用相电压矢量图对三相变压器的联接组别的接线和识别的方法。

1 用相电压矢量图画出Y/△接法的接线图首先画出原边三相相电压矢量A、B、C，以原边A相相电压为基准，顺时针旋转到所要求的联接组。
