西南大学[0928]《传感器与测试技术》

西南大学 网络与继续教育学院课程代码： 0928 学年学季：20191单项选择题1、环境温度变化后，光敏元件的光学性质也将随之改变，这种现象称为()。

温度变化会引起光敏元件的光电流及光谱特性等变化。

1. 光照特性2. 温度特性3. 频率特性4.光谱特性2、在光的作用下，能够使物体内部产生一定方向的电动势的现象叫( )。

1. 光生伏特效应2. 热释电效应3. 声光效应4.光电导效应3、传感器的动态标定主要是研究传感器的动态响应，而与动态响应有关的参数，对二阶传感器有( )和固有频率。

1. 阻尼比2. 时间常数3. 上升时间4.超调量4、某些电介质，当在电介质极化方向施加电场，它会产生变形，这种现象称为( )。

1. B. 负压电效应2. 逆压电效应3.无压电效应4.正压电效应5、自感式电感传感器中，变气隙型灵敏度高，对电路的放大倍数要求低，但非线性严重，制造装配困难；( )灵敏度较低，但有良好的线性，量程较大，制造装配比较方便，应用较广；螺管型的灵敏度更低，但量程大，线性性较好，制造装配方便，批量生产的互换性强，应用越来越多。

1.E. 涡流型2.变磁通型3.差动变压器型4.变面积型6、6. 变气隙式自感传感器，当街铁移动靠近铁心时，铁心上的线圈电感量（①增加②减小③不变）（2分）1.不变2.增加3.减小7、影响压电式传感器工作性能的因素很多，产生误差的原因主要有：( )、横向灵敏度、环境湿度的影响、基座应变的影响和噪声的影响等。

1.磁场的影响2.声压的影响3.环境温度的影响4.静电耦合的影响8、由于受到电阻丝( )的限制，绕线式电位计分辨力不高。

1.位置2.种类3.直径4.阻值9、对于电涡流传感器的谐振测位移电路，当无金属导体靠近时，其输出电压( )。

1.最小 2. 随机变化3. 中间点4.最大10、金属在受到外力作用时，会产生相应的应变，其电阻也将随之发生变化，这种物理现象称为( )。

1. 霍尔效应2. 压电效应3. 应变效应4.光电效应11、将电阻R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC 吸收电路，其作用是( )。

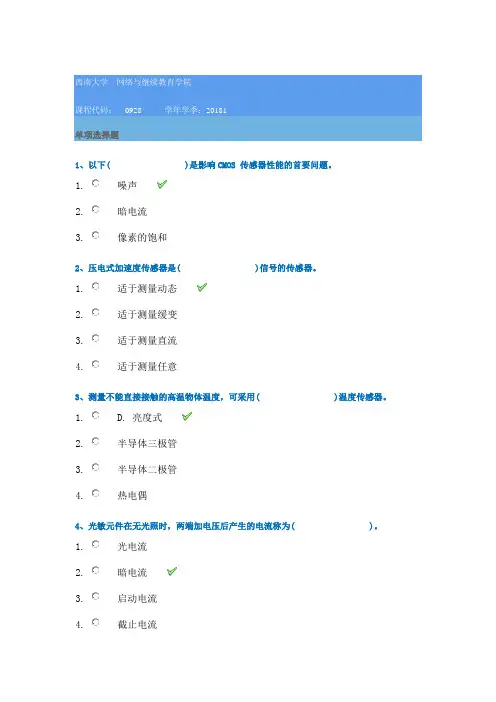

0928 20181单项选择题1、以下( )是影响CMOS 传感器性能的首要问题。

1.噪声2.暗电流3.像素的饱和2、压电式加速度传感器是( )信号的传感器。

1.适于测量动态2.适于测量缓变3.适于测量直流4.适于测量任意3、测量不能直接接触的高温物体温度，可采用( )温度传感器。

1. D. 亮度式2.半导体三极管3.半导体二极管4.热电偶4、光敏元件在无光照时，两端加电压后产生的电流称为( )。

1.光电流2.暗电流3.启动电流4.截止电流5、超声波在固体中可穿透几十米的长度，在液体、固体时( )，碰到杂质或分界面就会有显1.衰减大2.衰减小3.无衰减6、差动变压器属于( )。

1.压电式传感器2.电感式传感器3.电容式传感器7、影响压电式传感器工作性能的因素很多，产生误差的原因主要有：环境温度的影响、( )、和噪声的影响等。

1.静电耦合的影响2.声压的影响3.磁场的影响4.横向灵敏度8、为使测试工作正常进行，必须采用抗干扰技术抑制电路中的噪声，常见的方法有( ) 等。

1. C. 屏蔽2.屏蔽、接地和滤波3.滤波4.接地9、在一定时间间隔内，传感器的输出存在着与被测输入量无关的、不需要的变化叫漂移。

漂移常包括(1.零点2.温度3.干扰4.噪声10、下列被测物理量适合于使用红外传感器进行测量的是（）1.压力2.力矩3.温度4.厚度11、涡流传感器的工作原理是:当被测对象变化时,可引起传感器线圈的( )发生变化。

1.温度2.距离3.阻抗12、在变压器式传感器中，一次侧和二次侧互感M的大小与一次侧线圈的匝数成（）1.正比2.反比3.不成比例13、变气隙式自感传感感器，当街铁移动靠近铁心时，铁心上的线圈电感量()1.增加2.减少3.不变14、固态压阻式传感器灵敏度高，尺寸小，横向效应也小，滞后和蠕变都小，因此适用于(1.静态2.动态3.精确4.随机15、一阶系统的动态表征参数是( )。

1.线性度2.固有频率3.阻尼比4.时间常数16、属于传感器动态特性指标的是（）1.重复性2.线性度3.灵敏度4.固有频率17、在下列光电器件中，属于外光电效应的器件是（）。

传感器与测试技术李晓莹高教版课后答案《传感器与测试技术》是自动化、电子、机械等专业的重要课程之一，这门课程涵盖了传感器的基本原理、测试技术及其应用等多个方面的内容。

对于学习这门课程的学生来说，掌握好传感器与测试技术的知识点和方法是非常重要的。

下面我们来看看《传感器与测试技术》李晓莹高教版课后答案的主要内容。

1.课程介绍在这部分内容中，李晓莹教授对传感器和测试技术的基本概念、特点、应用和发展趋势进行了详细的阐述。

学生需要了解什么是传感器，什么是测试技术，它们在自动化、电子、机械等领域的作用和应用，以及当前传感器和测试技术的发展趋势和未来发展方向。

2.传感器的基本原理在这部分内容中，李晓莹教授讲解了传感器的基本原理和分类，包括电阻式、电容式、电感式、光电式、热电式等不同类型的传感器的工作原理和特点。

学生需要掌握不同类型传感器的原理和特点，了解它们的应用范围和局限性。

3.测试技术的基础知识在这部分内容中，李晓莹教授讲解了测试技术的基础知识，包括误差分析、数据处理、信号处理等方面的内容。

学生需要掌握测试误差的分析方法，了解数据处理和信号处理的基本原理和方法。

4.传感器的应用在这部分内容中，李晓莹教授讲解了传感器在自动化、电子、机械等领域的应用，包括压力、温度、流量、位移等方面的测量和控制。

学生需要了解不同领域对传感器的需求和应用情况，掌握不同类型传感器在这些领域中的应用方法和注意事项。

5.测试技术的应用在这部分内容中，李晓莹教授讲解了测试技术在自动化、电子、机械等领域的应用，包括机器视觉、机器人导航、智能制造等方面的应用。

学生需要了解测试技术在这些领域中的应用方法和注意事项，掌握测试技术的实际应用技巧和经验。

6.实验与实践在这部分内容中，李晓莹教授提供了多个实验和实践项目，包括传感器实验和测试技术实验等。

学生需要通过这些实验和实践项目来加深对传感器和测试技术的理解和掌握程度，提高实际应用能力。

7.课后习题与思考题在这部分内容中，李晓莹教授提供了大量的课后习题和思考题，这些题目涵盖了传感器和测试技术的各个方面。

一、简答题（每小题5分，共20分）1．传感器：2．静特性：3．超声波的波型有几种？是根据什么来分类的？4.简述电容式传感器的工作原理。

二、选择题（每空3分，共27分）1．码盘式传感器是建立在编码器的基础上的，它能够将角度转换为数字编码，是一种数字式的传感器。

码盘按结构可以分为接触式、________和________三种。

a.光电式b.磁电式c.电磁式d.感应同步器2．当超声波在一种介质中传播到界面或遇到另一种介质，其方向不垂直于界面时，将产生声波的反射、折射及________现象。

a.表面波b.兰姆波c.驻波d.波型转换3. 改变电感传感器的引线电缆后，________。

a.不必对整个仪器重新标定b. 必须对整个仪器重新调零c. 必须对整个仪器重新标定d. 不必对整个仪器重新调零4．应变片的选择包括类型的选择、材料的选用、________、________等。

a.测量范围的选择b.电源的选择c. 阻值的选择d. 尺寸的选择e.精度的选择f.结构的选择5．应变片绝缘电阻是指已粘贴的________应变片的之间的电阻值。

a.覆盖片与被测试件b.引线与被测试件c.基片与被测试件d.敏感栅与被测试件6．在光的作用下，电子吸收光子能量从键合状态过渡到自由状态，引起物体电阻率的变化，这种现象称为________。

a.磁电效应b.声光效应c.光生伏特效应d.光电导效应7. 如图所示的结构由线圈、铁芯、衔铁三部分组成的。

线圈套在铁芯上的，在铁芯与衔铁之间有一个空气隙，空气隙厚度为。

传感器的运动部分与衔铁相连。

当外部作用力作用在传感器的运动部分时，衔铁将会运动而产生位移，使空气隙发生变化??这种结构可作为传感器用于________。

a. 静态测量b. 动态测量c. 静态测量和动态测量d. 既不能用于静态测量，也不能用于动态测量三、激光干涉传感器的作用是测量长度，其基本原理就是光的干涉原理，测量精度高、分辨力高。

西南大学2016年《传感器与检测技术》试题一、填空：1、检测系统的静态特性指标主要有测量范围、精度等级、灵敏度、线性度、迟滞、重复性、分辨力、稳定性、可靠性等。

2、霍尔元件灵敏度的物理意义是表示在单位磁感应强度和单位控制电流作用下的霍尔电势大小。

霍尔元件的灵敏度与元件材料的霍尔常数有关，还与霍尔元件的几何尺寸有关;霍尔元件的霍尔电极要求欧姆接触。

霍尔式传感器可用来测量电流，磁场，位移，压力。

3、光电传感器的理论基础是光电效应。

通常把光线照射到物体表面后产生的光电效应分为三类。

第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电效应，这类元件有光敏电阻、光敏二极管、光敏三极管；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池。

4、热电偶的测温原理热电效应;热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的。

国际电工委员会推荐工业用标准热电偶 8 种在热电偶冷端温度补偿中补偿导线法（即冷端延长线法）的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。

5、压电式传感器的工作原理是：某些晶体或多晶陶瓷，当沿着一定方向受到外力作用时，内部就产生极化现象，同时在某两个表面上产生大小相等符号相反的电荷，这种现象称为正压电效应。

反之，如对晶体施加一定外电场，晶体本身将产生机械变形，这种现象称为逆压电效应。

压电材料可分为三大类：压电晶体（包括石英晶体和其他单晶体材料）、压电陶瓷、新型压电材料（如压电半导体、有机高分子材料等)。

6、变气隙长度式自感传感器，用来测量线位移，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）变气隙面积式传感器，用来测量角位移，当气隙面积增大时，铁芯上的线圈电感量（①增加②减小③不变）7、检测系统(仪表)产生测量误差的原因有：测量原理的局限、测量方法的不尽完善、环境 因素和外界干扰的存在以及测量过程可能会影响被测对象的原有状态等仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的； 根据测量误差的性质（或出现的规律），测量误差可分为系统误差、随机误差和粗大误差三类。

传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。

比如：先进的传感器技术助力现代化石油钻井平台建设。

为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。

在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm,满足了近海海上勘探工作环境极为恶劣的所有要求。

1.2答：自动检测系统组成框图如下:对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。

因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。

②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。

③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。

④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。

1.3答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。

信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。

区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。

可以说，信号调理是进行信号处理的基础。

组成：信号调理：信号放大、信号滤波、A/D 转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（DSP等1.4答：分类见表1-1（P8）1.5答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。

1.6答：1.不断拓展测量范围，提高管检测精度和可靠性2 重视非接触式检测技术研究3 检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。

传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。

比如：先进的传感器技术助力现代化石油钻井平台建设。

为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。

在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm, 满足了近海海上勘探工作环境极为恶劣的所有要求。

1.2答：自动检测系统组成框图如下：对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。

因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。

②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。

③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。

④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。

1.3答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。

信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。

区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。

可以说，信号调理是进行信号处理的基础。

组成：信号调理：信号放大、信号滤波、A/D转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（DSP）等1.4答：分类见表1-1(P8)1.5答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。

1.6答：1.不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。

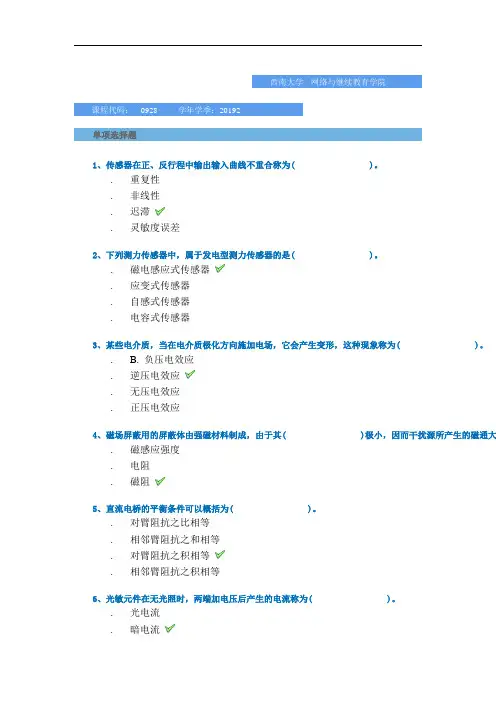

西南大学网络与继续教育学院课程代码： 0928 学年学季：20192单项选择题1、传感器在正、反行程中输出输入曲线不重合称为( )。

.重复性.非线性.迟滞.灵敏度误差2、下列测力传感器中，属于发电型测力传感器的是( )。

.磁电感应式传感器.应变式传感器.自感式传感器.电容式传感器3、某些电介质，当在电介质极化方向施加电场，它会产生变形，这种现象称为( )。

. B. 负压电效应.逆压电效应.无压电效应.正压电效应4、磁场屏蔽用的屏蔽体由强磁材料制成，由于其( )极小，因而干扰源所产生的磁通大.磁感应强度.电阻.磁阻5、直流电桥的平衡条件可以概括为( )。

.对臂阻抗之比相等.相邻臂阻抗之和相等.对臂阻抗之积相等.相邻臂阻抗之积相等6、光敏元件在无光照时，两端加电压后产生的电流称为( )。

.光电流.暗电流.启动电流.截止电流7、在霍尔元件的主要指标中，KH是指( )灵敏度。

.电势.乘积.电流.磁8、由于受到电阻丝( )的限制，绕线式电位计分辨力不高。

.位置.种类.直径.阻值9、超声波测厚仪从原理上分主要有 ( )。

.竖式和横式.共振式和脉冲反射式.接触式和非接触式10、在压电材料的主要特性参数中，( )是衡量材料压电效应强弱的参数，它直接关系到.弹性常数.压电常数.介电常数.居里点11、应变式传感器是一种( )的测量装置。

.只能测量应变.可以测量所有的被测量.只能测量电阻的相对变化.可以测量能转化为应变的被测量12、为使测试工作正常进行，必须采用抗干扰技术抑制电路中的噪声，常见的方法有(. C. 屏蔽.屏蔽、接地和滤波.滤波.接地13、金属在受到外力作用时，会产生相应的应变，其电阻也将随之发生变化，这种物理现象称为(.霍尔效应.压电效应.应变效应.光电效应14、应变式传感器采用半桥差动等臂电桥转换电路时，若电源电压为U时，其输出电压Uo为(.(∆RU)/(2R0).(∆RU)/(4R0).(∆RU)/(R0). U15、感应同步器的作用是测量( )。

第一章习题答案1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

最新国家开放大学电大本科《传感器与测试技术》期末试题标准题库及答案（试卷号：1107）考试说明：本人汇总了该科的试题及答案，形成了一个完整的标准考试题库，对考生的复习和考试起着非常重要的作用，会给您节省大量的时间。

《传感器与测试技术》题库一一、单项选择题（12小题，每小题3分，共36分）1．传感器一般由敏感元件、转换元件和( )三部分组成。

A．转换电路 B．虚拟仪器C．电容 D．磁头2．利用( )可制成半导体光敏电阻。

A．压电效应 B．光电效应C．磁电效应 D．滤波3．适合于使用红外传感器进行测量的被测物理量是( )。

A．转速 B．温度C．加速度 D．流量4．超声波是( )的一种，即是机械振动在弹性介质中的一种传播过程。

A．电磁波 B．机械波C．表面波 D．滤波5．电阻应变片的绝缘电阻是指已粘贴的应变片的( )间的电阻值。

A．覆盖片与被测试件 B．基片与被测试件C．引线与被测试件 D．覆盖片与基片6．下列属于磁电式传感器非线性误差产生原因的是( )。

A．温度变化对传感器产生的影响B．传感器线圈电流产生的磁通对工作磁通产生影响C．传感器的补偿线圈产生的磁通对工作磁通产生影响D．光源变化对传感器产生的影响7．( )不属于虚拟仪器技术所具有的特点。

A．集成性强 B．扩展性强C．开发时间长 D．开发时间短8．在工业放射性同位素自动检测仪表中广泛采用的核辐射传感器为( )。

A．电感式传感器 B．磁电式传感器C．电离室 D．霍尔元件9．电容式传感器是将被测量的变化转换成( )变化的一种传感器。

A．电感量 B．电容量C．介电常数 D．霍尔系数10．以下不属于压电武传感器的特点的是( )。

A．体积小 B．结构简单C．灵敏度低 D．灵敏度高11．交流电桥按照接入阻抗的形式不同主要分为纯电阻交流电桥、( )交流电桥和电感式交流电桥。

A．平衡式 B．静电式C．电压式 D．电容式12．能感受被测量并按照一定的规律转换成可用输出信号的器件或装置，称为( )。

------------------------------------------------------------------------------------------------------------------------------ 考试剩余开始计时..答题卡一、单项选择题1 2 3 4 56 7 8 9 1011 12 13 14 15二、判断题1 2 3 4 56 7 8 9 10三、综合分析题1已做未做西南大学网络与继续教育学院课程考试课程名称：(0928)《传感器与测试技术》考试时间：90分钟满分：100分学号：一、单项选择题(本大题共15小题，每道题4.0分，共60.0分)1. 用于检测的超声波换能器有( )、磁致伸缩型、电磁型、有振动板型、弹性表面波型等。

A.热电型B.电热型C.压电型D.机械型2. 在光的作用下，电子吸收光子能量从键合状态过渡到自由状态，引起物体电阻率的变化，这种现象称为( )。

A.光生伏特效应B.声光效应C.磁电效应D.光电导效应3. 设在S有一静止声源，发出一频率为fs的超声波，在介质中的传播速度为C，波长为λ。

那么当接收点以速度V0与声波传播方向同向运动，接收点所收到的频率( )。

A.>fsB.<fsC.=fsD.与fs无关4. 为了消除应变片的温度误差，可采用的温度补偿措施包括：( )、双丝自补偿法和桥路补偿法。

A.电流补偿法B.电压补偿法C.单丝自补偿法D.温度补偿法5. 螺管型电感传感器按照其工作原理应属于( )传感器。

A.自感式B.互感式------------------------------------------------------------------------------------------------------------------------------C.差动变压器式D.涡流式6. 电容式传感器在结构上加等位环的目的是为了( )。
