有关覆岩三带的相似模拟讨论

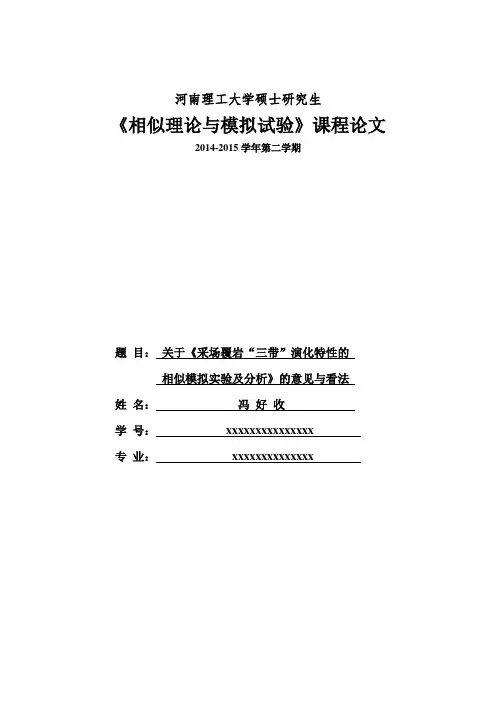

河南理工大学硕士研究生《相似理论与模拟试验》课程论文2014-2015学年第二学期题目：关于《采场覆岩“三带”演化特性的相似模拟实验及分析》的意见与看法姓名：冯好收学号：xxxxxxxxxxxxxxx专业：xxxxxxxxxxxxxx本文主要是对发表在“矿业安全与环保”期刊上的一篇文章——《采场覆岩“三带”演化特性的相似模拟实验及分析》提出的一些个人见解与看法。

一、文献简介这篇文章是从三个方面来研究分析采场覆岩“三带”的高度的。

第一，通过对覆岩采动裂隙发育特征进行相似材料模拟实验分析，研究采场覆岩裂隙的测点层位下沉量裂隙密度及离层率，得出覆岩“三带”的高度；第二，利用钻孔探测仪实测垮落带高度，对相似模拟实验结果进行验证；第三，根据理论分析对上两种方法得出的结果进行比较分析，确定“三带”的高度范围。

相似模拟实验以某矿综采放顶煤40108工作面为基本原型，工作面长度180m，走向长度1917m，平均采深384m。

煤层平均倾角5°，平均厚度11.5m，其中割煤高度3.4m，预留底煤厚度平均2.0m，放顶煤厚度平均6.1m。

二、所提意见与看法1、对垮落带理论分析的不同见解随着工作面的推进，煤层内的采空空间将有其上覆岩层垮落、填充，由于岩层破碎后体积膨胀，当采空区上方岩层垮落一定高度后将填满采空空间，其上方的岩层由于受下部垮落岩石的支撑不再垮落，但因压力过大和受力不均匀将产生裂隙。

文章中提到，垮落带高度即是垮落后能把采空空间填满的岩层厚度与煤层开采厚度之和，亦是垮落岩层膨胀的高度。

并给出下列关系式：H=lk=h+l（1）由式（1）得：l=h/(k-1) （2）将式（2）代入式（1）得：H=kh/(k-1) （3）式中：H——垮落带高度，m；l——垮落带岩层厚度，m；h——煤层采高，m；k——煤层顶板岩层的膨胀系数。

并据此得出，放顶煤开采条件下的垮落带高度的关系式：m Z=(h-δ)/(k P-1) （4）式中：h为煤层厚度，10.1~13.6m，平均11.5m；δ为因丢煤而引起的充填厚度，δ=h(1-c)k m，m；c为总采出率，取85%；k m为垮落顶煤碎胀系数，取1.1；k p为岩层的碎胀系数，取1.2。

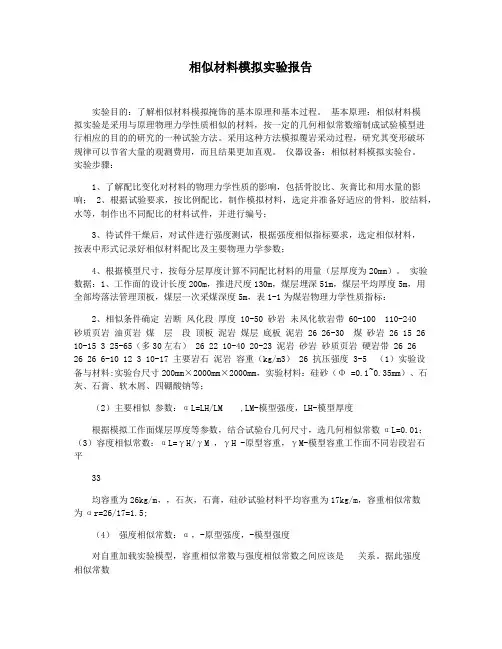

相似材料模拟实验报告实验目的：了解相似材料模拟掩饰的基本原理和基本过程。

基本原理：相似材料模拟实验是采用与原理物理力学性质相似的材料，按一定的几何相似常数缩制成试验模型进行相应的目的的研究的一种试验方法。

采用这种方法模拟覆岩采动过程，研究其变形破坏规律可以节省大量的观测费用，而且结果更加直观。

仪器设备：相似材料模拟实验台。

实验步骤：1、了解配比变化对材料的物理力学性质的影响，包括骨胶比、灰膏比和用水量的影响；2、根据试验要求，按比例配比，制作模拟材料，选定并准备好适应的骨料，胶结料，水等，制作出不同配比的材料试件，并进行编号；3、待试件干燥后，对试件进行强度测试，根据强度相似指标要求，选定相似材料，按表中形式记录好相似材料配比及主要物理力学参数；4、根据模型尺寸，按每分层厚度计算不同配比材料的用量（层厚度为20mm）。

实验数据：1、工作面的设计长度200m，推进尺度130m，煤层埋深51m，煤层平均厚度5m，用全部垮落法管理顶板，煤层一次采煤深度5m，表1-1为煤岩物理力学性质指标：2、相似条件确定岩断风化段厚度 10-50 砂岩未风化软岩带 60-100 110-240砂质页岩油页岩煤层段顶板泥岩煤层底板泥岩 26 26-30 煤砂岩 26 15 26 10-15 3 25-65（多30左右） 26 22 10-40 20-23 泥岩砂岩砂质页岩硬岩带 26 2626 26 6-10 12 3 10-17 主要岩石泥岩容重（kg/m3） 26 抗压强度 3-5 （1）实验设备与材料:实验台尺寸200mm×2000mm×2000mm，实验材料：硅砂（Φ =0.1~0.35mm）、石灰、石膏、软木屑、四硼酸钠等；（2）主要相似参数：αL=LH/LM ,LM-模型强度，LH-模型厚度根据模拟工作面煤层厚度等参数，结合试验台几何尺寸，选几何相似常数αL=0.01；（3）容度相似常数：αL=γH/γM ，γH -原型容重，γM-模型容重工作面不同岩段岩石平33均容重为26kg/m，，石灰，石膏，硅砂试验材料平均容重为17kg/m，容重相似常数为αr=26/17=1.5;（4）强度相似常数：α，-原型强度，-模型强度对自重加载实验模型，容重相似常数与强度相似常数之间应该是关系。

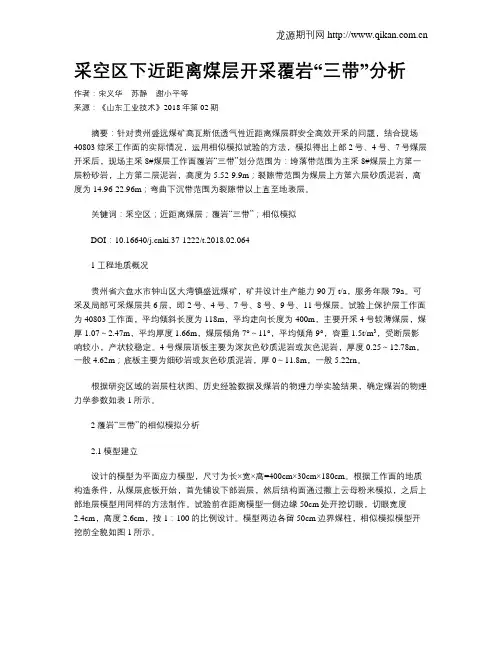

采空区下近距离煤层开采覆岩“三带”分析作者：宋义华苏静谢小平等来源：《山东工业技术》2018年第02期摘要：针对贵州盛远煤矿高瓦斯低透气性近距离煤层群安全高效开采的问题，结合现场40803综采工作面的实际情况，运用相似模拟试验的方法，模拟得出上部2号、4号、7号煤层开采后，现场主采8#煤层工作面覆岩“三带”划分范围为：垮落带范围为主采8#煤层上方第一层粉砂岩，上方第二层泥岩，高度为5.52-9.9m；裂隙带范围为煤层上方第六层砂质泥岩，高度为14.96-22.96m；弯曲下沉带范围为裂隙带以上直至地表层。

关键词：采空区；近距离煤层；覆岩“三带”；相似模拟DOI：10.16640/ki.37-1222/t.2018.02.0641工程地质概况贵州省六盘水市钟山区大湾镇盛远煤矿，矿井设计生产能力90万t/a，服务年限79a。

可采及局部可采煤层共6层，即2号、4号、7号、8号、9号、11号煤层。

试验上保护层工作面为40803工作面，平均倾斜长度为118m，平均走向长度为400m，主要开采4号较薄煤层，煤厚1.07～2.47m，平均厚度1.66m，煤层倾角7°～11°，平均倾角9°，容重1.5t/m3，受断层影响较小，产状较稳定。

4号煤层顶板主要为深灰色砂质泥岩或灰色泥岩，厚度0.25～12.78m，一般4.62m；底板主要为细砂岩或灰色砂质泥岩，厚0～11.8m，一般5.22rn。

根据研究区域的岩层柱状图、历史经验数据及煤岩的物理力学实验结果，确定煤岩的物理力学参数如表1所示。

2覆岩“三带”的相似模拟分析2.1模型建立设计的模型为平面应力模型，尺寸为长×宽×高=400cm×30cm×180cm。

根据工作面的地质构造条件，从煤层底板开始，首先铺设下部岩层，然后结构面通过撒上云母粉来模拟，之后上部地层模型用同样的方法制作。

试验前在距离模型一侧边缘50cm处开挖切眼，切眼宽度2.4cm，高度2.6cm，按1：100的比例设计。
