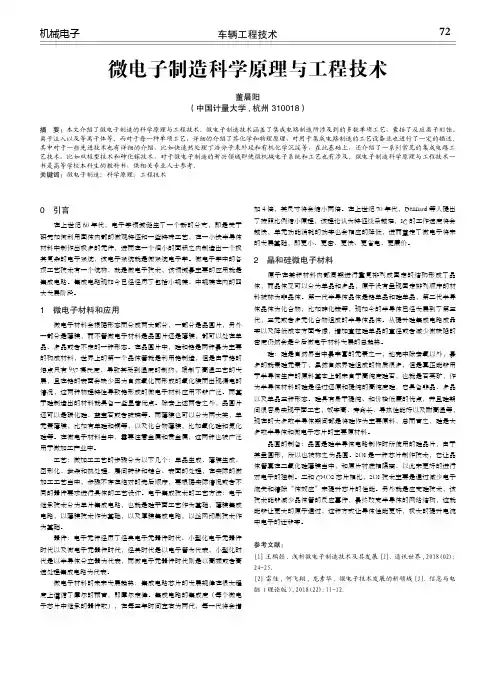

车辆工程技术72 机械电子微电子制造科学原理与工程技术董晨阳（中国计量大学,杭州 310018）摘 要：本文介绍了微电子制造的科学原理与工程技术。
微电子制造技术涵盖了集成电路制造所涉及到的多数单项工艺，囊括了反应离子刻蚀、离子注入以及等离子体等。
而对于每一种单项工艺，详细的介绍了其化学和物理原理，对用于集成电路制造的工艺设备业也进行了一定的描述。
其中对于一些先进技术也有详细的介绍，比如快速热处理丁浩分子束外延和有机化学沉淀等，在此基础上，还介绍了一系列常见的集成电路工艺技术，比如双极型技术和砷化镓技术，对于微电子制造的新兴领域即使微机械电子系统和工艺也有涉及。
微电子制造科学原理与工程技术一书是高等学校本科生的教科书，供相关专业人士参考。
关键词：微电子制造；科学原理；工程技术0 引言 在上世纪60年代，电子学领域诞生了一个新的分支，即是关于研究如何利用固体内部的微观特征和一些特殊工艺，在一小块半导体材料中制作出极多的元件，进而在一个细小的面积之内制造出一个极其复杂的电子系统，该电子系统就是微系统电子学。
微电子学中的各项工艺技术有一个统称，就是微电子技术，该领域最主要的应用就是集成电路。
集成电路现如今已经经历了包括小规模、中规模在内的四大发展阶段。
1 微电子材料和应用 微电子材料会根据形态而分成两大部分，一部分是晶圆片，另外一部分是薄膜，而不管微电子材料是晶圆片还是薄膜，都可以处在单晶、多晶或者不定的一种形态。
在晶圆片中，硅和锗是两种最为主要的构成材料，世界上的第一个晶体管就是利用锗制造，但是由于锗的熔点只有937摄氏度，导致其受到温度的制约，限制了高温工艺的发展，且在锗的表面会缺少因为自然氧化而形成的氧化膜而出现漏电的情况，这两种物理特性导致锗形成的微电子材料应用不够广泛。
而基于硅制造出的材料就具备一些显著优点。
除去上述两者之外，晶圆片还可以是碳化硅、蓝宝石或者玻璃等。
而薄膜也可以分为两大类，单元素薄膜，比如有单硅和铜等，以及化合物薄膜，比如氧化硅和氮化硅等。
MEMS1、导论: MEMS（微型电子机械系统）●定义：MEMS是由微加工技术制备，特征结构在微米尺度（1um~0.1mm范围）的，集成有微传感器、微致动器、微电子信号处理与控制电路等部件的微型系统。
／其中微传感器获取外部信息，微电子信号处理与控制电路处理信息并作出决策，微致动器执行决策。
●MEMS的特点：MEMS 系统和器件的尺寸十分微小，通常在微米量级，微小的尺寸不仅使得MEMS能够工作在一些常规机电系统无法介入的微小空间场合，而且还意味着系统具有微小的质量和消耗，微小的结构尺寸通常还为MEMS器件带来更高的灵敏度和更好的动态特性。
80%以上的MEMS采用硅微工艺进行制作，使其具有大批量生产模式，制造成本因而得以大大降低。
于单一芯片内实现机电集成也是MEMS独有的特点。
单片集成系统能够避免杂合系统中由各种连接所带来的电路寄生效应，因此可以达到更高的性能并更加可靠。
单片集成更有利于节约成本。
组件装配特别困难，目前许多MEMS都是设计成不需装配或者具有自装配功能的系统。
MEMS构件的加工绝对误差虽然很小，但其相对误差较大。
MEMS硅微加工所使用的材料较为单一，三维加工能力明显不足。
MEMS的应用：信息技术领域；生物与医疗领域；国防领域；能源领域。
2、MEMS器件与结构：常用的力学量和电量的转换机理包括：压阻效应、电磁、静电等。
压阻效应是指固体的电阻与其体内应力分布相关的现象。
硅材料很合适制作压阻效应传感器。
压电效应是指压电晶体受力时其两端会产生电位差，同样，当在压电晶体两端施加压力时，晶体会产生伸缩变化。
传感器和致动器都可以采用。
力学传感器采用压阻效应的最多，例如硅微压力传感器和加速度传感器，压敏电阻采用掺杂工艺实现。
力学致动器的目的是将电量转换为力学量，或者说是要把电量转换成机械能。
常采用静电和压电效应。
静电致动的好处是理论成熟，对结构材料无特殊要求，因而工艺相对简单，而且工作频率高，功耗低，其主要缺点在于其具有明显的非线性，需高压驱动且力量较小。
