销售的系统ERP流程图

ERP操作图解一般流程控制（具体操作可以查看ERP操作视频）一）已成车为例第一步：销售订单录入。

菜单选择【销售】→【销售订单录入】第二步：销售订单的审核.菜单选择【销售】→【销售订单审核】注:如果系统参数设置中的【销售订单直接审核】,该步省略。

第三步：订单客户BOM的提交【技术】→【订单客户BOM维护】第四步:订单客户BOM的审核【技术】→【订单客户BOM审核】注:如果系统参数中设定【订单客户BOM提交后直接审核】，该步省略。

第五步:做LRP维护.菜单【生产】→【LRP维护】注:在LRP中会出现以下数据的分支，外购件下达给采购,自制件下达给加工中心对于外购件:（采购管理）对应的单据为：采购订单以下为采购管理步骤步骤一:LRP采购指导菜单【采购】→【采购计划指导】→【LRP采购指导】注：跟踪条件的选择:方便起见使用“按销售订单”跟踪(这里需要根据公司情况而定）选择生成以后，物料明细将会到达下面的窗口中，我们要对下面的物料进行采购订单的保存注:如果在系统参数中【是否有采购修补单业务】,当选择物料保存时将会提示是否保存采购修补单步骤二:采购订单维护：菜单：【采购】→【采购订单维护】可以进行采购订单信息的维护。

注:只有采购订单为【新建】状态时，可修改单据信息.步骤三:采购订单审核菜单：【采购】→【采购订单审核】注：如果在系统参数中【采购订单直接审核】框中，当选择某一采购订单来源时，所生成的采购订单将直接通过审核。

步骤四：采购收料单录入菜单【采购】→【采购收料单管理】→【采购收料单录入】【新增】→【供应商选择】→【收料类型：依据订单】→【确定】→【保存】步骤五:采购收料单据的审核菜单【采购】→【采购收料单管理】→【采购收料单审核】注:如果系统参数中设置了【采购收料单直接审核】,该步省略。

步骤六:采购收料检验菜单【采购】→【采购收料检验】步骤七：采购入库：菜单【仓库】→【入库】→【采购入库】注：入库日期应在相应的仓库会计期内进行步骤八:应付单录入菜单【核算】→【应付】→【应付单管理】→【应付单录入】【新增】→【选择厂商】→【开票依据:依据订单】→【确定】→【保存】注:如果系统参数设置中的【销售出库直接生成应收单】，此步省略。

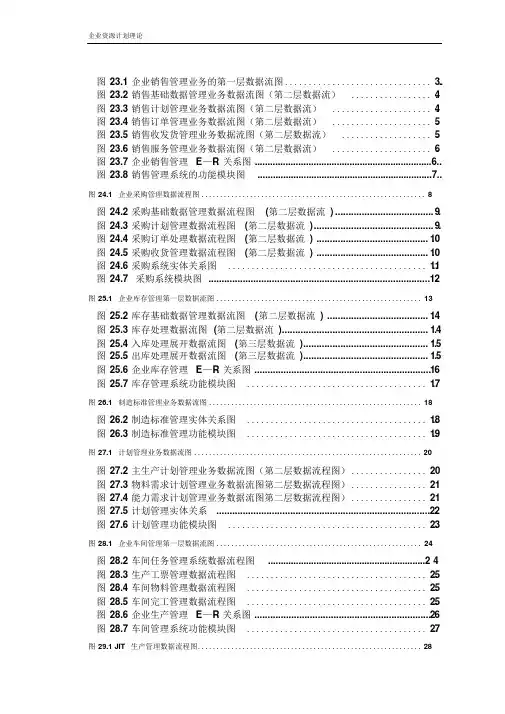

图23.1企业销售管理业务的第一层数据流图 (4)图23.2销售基础数据管理业务数据流图（第二层数据流） (5)图23.3销售计划管理业务数据流图（第二层数据流） (6)图23.4销售订单管理业务数据流图（第二层数据流） (6)图23.5销售收发货管理业务数据流图（第二层数据流） (7)图23.6销售服务管理业务数据流图（第二层数据流） (7)图23.7企业销售管理E—R关系图 (8)图23.8销售管理系统的功能模块图 (8)图24.1 企业采购管理数据流程图 (9)图24.2采购基础数据管理数据流程图(第二层数据流) (10)图24.3采购计划管理数据流程图(第二层数据流) (10)图24.4采购订单处理数据流程图(第二层数据流) (11)图24.5采购收货管理数据流程图(第二层数据流) (11)图24.6采购系统实体关系图 (12)图24.7采购系统模块图 (13)图25.1 企业库存管理第一层数据流图 (14)图25.2库存基础数据管理数据流图(第二层数据流) (15)图25.3库存处理数据流图(第二层数据流) (15)图25.4入库处理展开数据流图(第三层数据流) (16)图25.5出库处理展开数据流图(第三层数据流) (16)图25.6企业库存管理E—R关系图 (17)图25.7库存管理系统功能模块图 (18)图26.1 制造标准管理业务数据流图 (19)图26.2制造标准管理实体关系图 (19)图26.3制造标准管理功能模块图 (20)图27.1 计划管理业务数据流图 (21)图27.2主生产计划管理业务数据流图（第二层数据流程图） (21)图27.3物料需求计划管理业务数据流图第二层数据流程图） (22)图27.4能力需求计划管理业务数据流图第二层数据流程图） (22)图27.5计划管理实体关系 (23)图27.6计划管理功能模块图 (24)图28.1 企业车间管理第一层数据流图 (25)图28.2车间任务管理系统数据流程图 (25)图28.3生产工票管理数据流程图 (26)图28.4车间物料管理数据流程图 (26)图28.5车间完工管理数据流程图 (27)图28.6企业生产管理E—R关系图 (27)图28.7车间管理系统功能模块图 (28)图29.1 JIT生产管理数据流程图 (29)图29.2JIT计划管理数据流程图（第二层数据流程图） (29)图29.3JIT系统维护数据流程图（第二层数据流程图） (30)图29.4JIT生产管理数据流程图（第二层数据流程图） (30)图29.5JIT系统实体关系图 (31)图29.6JIT功能模块图 (32)30.1 质量管理数据流程图（简化） (33)图30.2质量管理基本数据维护数据流程图（第二层） (33)图30.3质量管理质量标准数据流程图（第二层） (34)图30.4质量管理质量检验数据流程图（第二层） (34)图30.5质量管理系统的实体关系 (35)图30.6质量管理功能模块图 (35)图31.1 企业财务管理业务数据流图（简化） (36)图31.2财务管理系统的功能模块图 (37)图32.1 人力资源管理数据流程图 (38)图32.2人事管理数据流程图（第二层） (38)图32.3人力资源计划管理数据流程图（第二层） (39)图32.4招聘管理数据流程图（第二层） (39)图32.5培训管理数据流程图（第二层） (40)图32.6人力资源测评数据流程图（第二层） (40)图32.7人力资源管理的实体关系 (40)图32.8人力资源管理功能模块图 (41)图33.1设备与仪器管理业务数据流程图 (42)图33.2设备与仪器基本资料管理数据流程图(第二层,可继续展开) (42)图33.3设备与仪器业务管理数据流程图（第二层数据流） (43)图33.4设备管理实体关系图 (44)图33.5设备管理功能模块图 (44)图23.1 企业销售管理业务的第一层数据流图数据录入图23.2 销售基础数据管理业务数据流图（第二层数据流）图23.4 销售订单管理业务数据流图（第二层数据流）图23.6 销售服务管理业务数据流图（第二层数据流）图23.7 企业销售管理E —R 关系图图23.8 销售管理系统的功能模块图图24.1 企业采购管理数据流程图图24.2 采购基础数据管理数据流程图(第二层数据流)图24.3 采购计划管理数据流程图(第二层数据流)图24.4 采购订单处理数据流程图(第二层数据流)图24.5 采购收货管理数据流程图(第二层数据流)图24.6 采购系统实体关系图图24.7 采购系统模块图图25.1 企业库存管理第一层数据流图数据输入图25.2 库存基础数据管理数据流图(第二层数据流)图25.3 库存处理数据流图(第二层数据流)图25.4 入库处理展开数据流图(第三层数据流)图25.5 出库处理展开数据流图(第三层数据流)图25.6 企业库存管理E—R关系图图25.7 库存管理系统功能模块图图26.1 制造标准管理业务数据流图图26.2 制造标准管理实体关系图图26.3 制造标准管理功能模块图图27.1 计划管理业务数据流图图27.2 主生产计划管理业务数据流图（第二层数据流程图）图27.3 物料需求计划管理业务数据流图第二层数据流程图）图27.4 能力需求计划管理业务数据流图第二层数据流程图）图27.5 计划管理实体关系图27.6 计划管理功能模块图图28.1 企业车间管理第一层数据流图图28.3 生产工票管理数据流程图图28.4 车间物料管理数据流程图图28.5 车间完工管理数据流程图图28.6 企业生产管理E—R关系图图28.7 车间管理系统功能模块图图29.1 JIT生产管理数据流程图图29.2 JIT计划管理数据流程图（第二层数据流程图）图29.3 JIT系统维护数据流程图（第二层数据流程图）图29.4 JIT生产管理数据流程图（第二层数据流程图）图29.5 JIT系统实体关系图图29.6 JIT功能模块图30.1 质量管理数据流程图（简化）图30.2 质量管理基本数据维护数据流程图（第二层）图30.3 质量管理质量标准数据流程图（第二层）图30.4 质量管理质量检验数据流程图（第二层）图30.5 质量管理系统的实体关系图30.6 质量管理功能模块图图31.1 企业财务管理业务数据流图（简化）图31.2 财务管理系统的功能模块图图32.1 人力资源管理数据流程图图32.2 人事管理数据流程图（第二层）图32.3 人力资源计划管理数据流程图（第二层）图32.4 招聘管理数据流程图（第二层）图32.5 培训管理数据流程图（第二层）图32.6 人力资源测评数据流程图（第二层）图32.7 人力资源管理的实体关系图32.8 人力资源管理功能模块图.图33.1设备与仪器管理业务数据流程图图33.2设备与仪器基本资料管理数据流程图(第二层, 可继续展开)图33.3设备与仪器业务管理数据流程图（第二层数据流）图33.4 设备管理实体关系图图33.5 设备管理功能模块图。

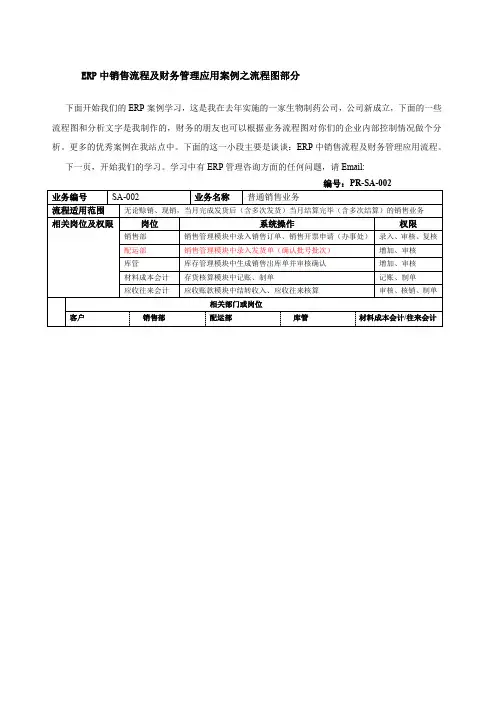

ERP中销售流程及财务管理应用案例之流程图部分下面开始我们的ERP案例学习，这是我在去年实施的一家生物制药公司，公司新成立，下面的一些流程图和分析文字是我制作的，财务的朋友也可以根据业务流程图对你们的企业内部控制情况做个分析。

更多的优秀案例在我站点中。

下面的这一小段主要是谈谈：ERP中销售流程及财务管理应用流程。

下一页，开始我们的学习。

学习中有ERP管理咨询方面的任何问题，请Email:1、销售发货情况：产品发货：由销售部与客户签定合同，并审查该客户有无资格发货，如有，则将合同执行表移交到配运部，配运部长审核批准交运务主管根据客户的要货情况积极备货，确定发货批次批号在【销售管理】模块中根据销售部传来的合同执行表由销售订单拷贝生成提货单，提货单一式五联，第一联产品配运部主管留存；第二联计划财务部存确认提货；第三联库管员存作配运部提货依据；第四联省级办事处存；第五联客户单位签章后返回计划财务部存；第六联客户单位存。

配运部长依据经各部门签字确认后在提货单，在【销售管理】模块中对销售提货单进行审核。

2、在填制提货单时，需要在销售提货单的表休录入时录入药品批号。

重点提示：销售部不进行发票管理和收款结算，所有的发票无论是否收款，都由财务部门直接在【销售管理】模块内进行复核处理，系统将自动转入应收管理模块（挂应收账款），由财务部根据收款情况在应收账款模块依据财务收款流程进行结算处理。

对于客户不要发票的销售业务，财务部也需要在【销售管理】模块中做开票处理ERP普通销售业务财务核算处理：业务流程系统操作财务核算处理同步流转单据销售发货销售发票复核借：主营业务成本发票贷：库存商品（1）赊销：销售开票销售发票进行复核借：应收账款---xx客户发票应收账款进行审核贷：主营业务收入---二级科目应交税金---应交增值税---销项（2）现结：销售发票销售发票复核并现结处理借：现金（银行存款）发票应收账款进行审核贷：主营业务收入---二级科目应交税金---应交增值税---销项ERP分期收款销售业务：ERP操作要点：重点提示：分期收款业务下销售订单的业务类型必须选择为“分期收款”对于一次开票，分期收款的业务不适用本范围，而应当采用普通销售流程。
