化学螺栓拉拔试验方法

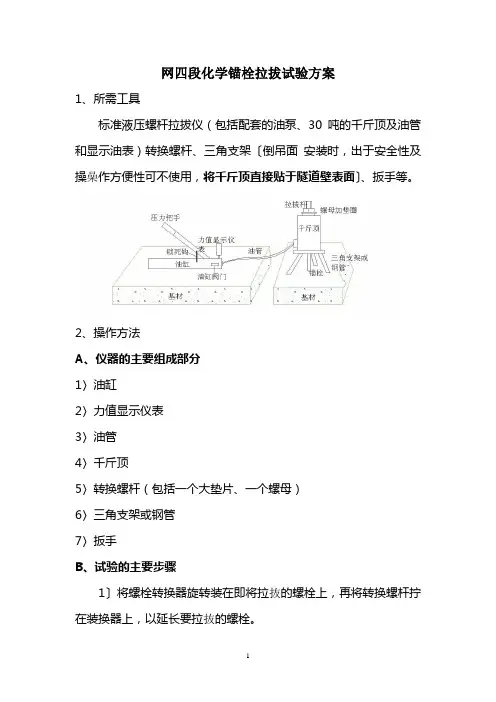

网四段化学锚栓拉拔试验方案1、所需工具标准液压螺杆拉拔仪（包括配套的油泵、30吨的千斤顶及油管和显示油表）转换螺杆、三角支架〔倒吊面安装时，出于安全性及操喿作方便性可不使用，将千斤顶直接贴于隧道壁表面〕、扳手等。

2、操作方法A、仪器的主要组成部分1〉油缸2〉力值显示仪表3〉油管4〉千斤顶5〉转换螺杆（包括一个大垫片、一个螺母）6〉三角支架或钢管7〉扳手B、试验的主要步骤1〕将螺栓转换器旋转装在即将拉抜的螺栓上，再将转换螺杆拧在装换器上，以延长要拉抜的螺栓。

2〕将千斤顶固定在要拉抜的螺栓上，安装时千斤顶平的一面紧贴隧道壁，严禁装反。

之后将大垫片套在转换螺杆上，再用螺母拧死。

3〕安装油管使千斤顶和油缸连接。

4〕拧紧油缸阀门，打开油缸锁死钩，反复压油缸压力把手对螺栓加力。

5〕观察力值显示仪表，待显示力值等于或大于螺栓设计力值时停止加压。

连续匀速加载，总加荷时间为2min-3min。

6〕荷载持续2min，记录试验力值。

之后关闭力值显示仪表的开关，打开油缸阀门，泄去油压。

待千斤顶完全落回之后，拆下千斤顶及转换器。

试验完成。

C、注意事项1、连接转换器时一定要多拧一些丝扣，以免拉坏试验螺栓的螺牙。

2、千斤顶要与基材全面紧密接触，且要保证千斤顶与螺栓基本平行，以保证螺栓所受力值为单独拉力。

若无法满足此要求是时应在千斤顶与基材之间垫一些斜铁等进行调平处理。

3、油管与千斤顶及油管与油缸要完全连接。

避免加压时油泄露。

4、加压时油缸要保持水平。

加压时压力把手不要抬的过高，并应轻抬轻压。

5、拉力计严禁超载使用，如：XH-10只能使用到100KN，XH-20只能使用到200KN，否则会引起永久性损坏。

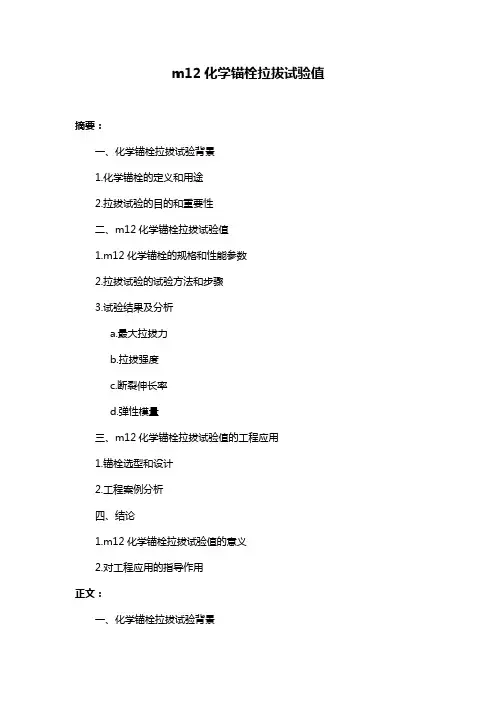

m12化学锚栓拉拔试验值摘要：一、化学锚栓拉拔试验背景1.化学锚栓的定义和用途2.拉拔试验的目的和重要性二、m12化学锚栓拉拔试验值1.m12化学锚栓的规格和性能参数2.拉拔试验的试验方法和步骤3.试验结果及分析a.最大拉拔力b.拉拔强度c.断裂伸长率d.弹性模量三、m12化学锚栓拉拔试验值的工程应用1.锚栓选型和设计2.工程案例分析四、结论1.m12化学锚栓拉拔试验值的意义2.对工程应用的指导作用正文：一、化学锚栓拉拔试验背景化学锚栓是一种新型的钢筋连接材料，具有高强度、耐腐蚀、安装简便等优点，广泛应用于建筑、桥梁、隧道等工程的钢筋连接。

拉拔试验是评估化学锚栓性能的重要方法，可以测试锚栓在受力情况下的拉拔强度、断裂伸长率等指标，为锚栓的设计和工程应用提供依据。

二、m12化学锚栓拉拔试验值m12化学锚栓是一种规格为M12（12mm）的锚栓，具有较高的承载能力和良好的耐腐蚀性能。

拉拔试验是按照国家标准GB/T 3098.1-2010《紧固件机械性能螺栓、螺钉和螺母》进行的，试验方法如下：1.试验准备：选择若干合格的m12化学锚栓，安装到试验机上，调整试验机的加载速度和位移速度。

2.试验过程：逐步施加拉力，直到锚栓断裂，记录最大拉拔力、拉拔强度、断裂伸长率和弹性模量等试验数据。

3.试验结果分析：根据试验数据计算出各项性能指标，并与标准要求进行对比分析。

三、m12化学锚栓拉拔试验值的工程应用m12化学锚栓拉拔试验值可以为锚栓的选型和设计提供依据。

在实际工程中，应根据工程条件和受力状况选择合适的锚栓规格和性能等级，以确保工程的安全性和经济性。

例如，在高层建筑中，可以选用高强度的m12化学锚栓，以承受较大的垂直荷载；在桥梁工程中，可以根据梁的截面性能和受力状态，选择合适的m12化学锚栓进行预应力加固。

四、结论m12化学锚栓拉拔试验值对于评估锚栓的性能和选择合适的锚栓规格具有重要意义。

通过试验，我们可以了解m12化学锚栓在实际工程中的承载能力和耐久性能，从而指导锚栓的选型和设计，确保工程的安全性和可靠性。

中国卫星通信大厦幕墙工程
化学锚栓抗拉拔力试验
工程名称：中国卫星通信大厦幕墙工程
承建商（委托方）：北京南隆建筑装饰工程有限公司
检测地点：中国卫星通信大厦幕墙工程工地
本工程后补埋板与主体结构的固定采用了化学锚栓锚固的设计方法。

为确保设计的安全可靠性，特对所使用的化学锚栓作抗拉拔力试验。

关于本工程后置埋件化学药剂锚栓现场拉拔试验设计取值如下：
单个M12x160化学锚栓的抗拉承载力设计值为16.3 KN；
极限抗拉承载力（混凝土破坏）值为34.8 KN。

由符合国家检验试验资质的相关部门进行现场拉拔试验，并出具试验报告。

设计：校对：审核：
日期：。

化学螺栓拉拔试验方法
一、试验目的
本试验旨在确定化学螺栓的采用螺栓松弛法拉拔试验的能力。

二、试验设备
1.金属拉拔机：用于拉拔测试；
2.衡器：用于测量拉拔力；
3.尺子：用于测量螺栓长度；
4.螺栓刀：用于削尖螺栓尖端；
5.螺栓把手：用于反复扭转螺栓；
6.保护手套：用于保护手部安全；
7.螺栓拔出器：当螺栓被拆卸时使用；
8.砂纸：用于锉去螺栓纹路；
9.涂油棉：用于涂油螺栓，使其轻松进入孔内；
10.磁饰：用于检查螺栓是否拉拔过紧；
11.平衡木：用于测量螺栓转角。

三、试验方法
1.将螺栓刀切断螺栓的尖端，使拧紧时螺栓不会撞击螺孔壁；
2.磨去螺栓纹路，使其表面光滑，便于螺栓的拉拔；
3.用螺栓把手拧紧螺栓，不断反复拧松拧紧螺栓，使螺栓的紧固稳定；
4.使用拉拔机，将螺栓锁紧，同时使用衡器测量拉拔力；
5.如果拉拔力超过规定值，则应及时松弛螺栓，以确保其安全性；
6.使用平衡木测量螺栓转角，并记录螺栓转角值；
7.最后，使用螺栓拔出器拔出螺栓，并使用磁饰检查螺栓是否拉拔过紧。

四、试验结果
在进行多次测试后。

化学锚栓抗拉拔试验值
【原创版】
目录
1.化学锚栓概述
2.化学锚栓拉拔试验的必要性
3.化学锚栓拉拔试验值设计与测试
4.化学锚栓的应用范围和安全性
5.结论
正文
一、化学锚栓概述
化学锚栓，又称化学药栓，是一种以乙烯基树脂为主体原料的高强度锚栓。

它是继膨胀锚栓之后出现的一种新型锚栓，通过特制的化学粘接剂，将螺杆胶结固定于混凝土基材钻孔中，以实现对固定件的锚固。

化学锚栓主要依靠与混凝土之间的握裹力和机械咬合力共同作用来抵抗拔力和剪力，广泛应用于新旧结构的连接处。

二、化学锚栓拉拔试验的必要性
化学锚栓拉拔试验是为了测试其拉拔强度，以验证其是否能够承受基材和挂件的横向水平拉力以及垂直的重力。

这是保证化学锚栓施工正确和安全的重要手段，也是施工单位和检验单位经常采用的方法。

三、化学锚栓拉拔试验值设计与测试
化学锚栓的拉拔试验值设计是根据其型号、规格以及应用场景来确定的。

以 M12 化学锚栓为例，其设计值一般不大于 6kN，极限拉力将达到15kN，测试值是设计值的两倍。

在实际施工中，根据项目的体量，相同型号规格一批为一组，建议 30-50 根为一组，拉拔其中 2-3 根进行抽样试验。

四、化学锚栓的应用范围和安全性
化学锚栓广泛应用于各种结构中，如广告架、桥梁、隧道、地铁、建筑等。

通过拉拔试验，可以确保化学锚栓的抗拉拔力能够满足设计要求，从而保证结构的安全性。

五、结论
化学锚栓拉拔试验是评估化学锚栓性能和安全性的重要手段。

化学锚栓拉拔试验化学锚栓拉拔试验 1化学植筋地脚螺栓，玻璃幕墙化学螺栓，m12化学螺栓，干挂石材化学螺栓，m22化学螺栓，高强度化学螺栓等。

化学锚栓拉拔试验 2拉拔检测，耐高温检测，抗剪承载力检测，力学性能检测，元素检测，成分检测，抗拉强度等。

化学锚栓是一种新型的紧固材料，由化学药剂与金属杆体组成的。

可用于各种幕墙、大理石干挂施工中的后加埋件安装，也可用于设备安装，公路、桥梁护栏安装；建筑物加固改造等场合。

由于其玻璃管内装着的化学试剂易燃易爆，所以厂家必须经过国家有关部门的批准才能生产，整个生产过程需要有严密的安全措施，并必须使用和工作人员完全隔离的流水线。

如果通过手工作业不但违反了国家的有关规定，而且非常危险。

化学锚栓是继膨胀锚栓之后出现的一种新型锚栓，是通过特制的化学粘接剂，将螺杆胶结固定于砼基材钻孔中，以实现对固定件锚固的复合件。

产品广泛应用于固定幕墙结构、安装机器、钢结构、栏杆、窗户等。

1.适用于重载在近边距和狭窄构件（柱、阳台等）上固定。

2.可在混凝土（ gt;C25砼）里使用。

3.可在耐压的天然石里锚固（未经检验）。

4.适用于以下锚固：钢筋固、金属构件、拖架、机器基板、道路护栏、模板的固定、隔音墙墙脚的固定、路牌的固定、枕木的固定、楼板护边、重型支撑粱、屋面装饰构件、窗户、护网、重型电梯、楼板支撑、施工支架的固定、穿传输系统、轨枕的固定、支架和货架系统的固定、防撞设施、汽车拖架、支柱、烟囱、重型广告牌、重型隔音墙、重型门的固定、成套设备的固定、塔吊的固定、管道的固定安装、重型拖架、导轨的固定、钉板的连接、重型空间分割装置、货架、遮阳蓬固定化学锚栓拉拔试验 44GB/T 11-2013沉头带榫螺栓5GB/T 12-2013圆头方颈螺栓6GB/T 13-2013圆头带榫螺栓7GB/T 14-2013扁圆头方颈螺栓8GB/T 15-2013扁圆头带榫螺栓9GB/T 27-2013六角头加强杆螺栓一般而言，对于锚杆，可以进行抗拔力检测。

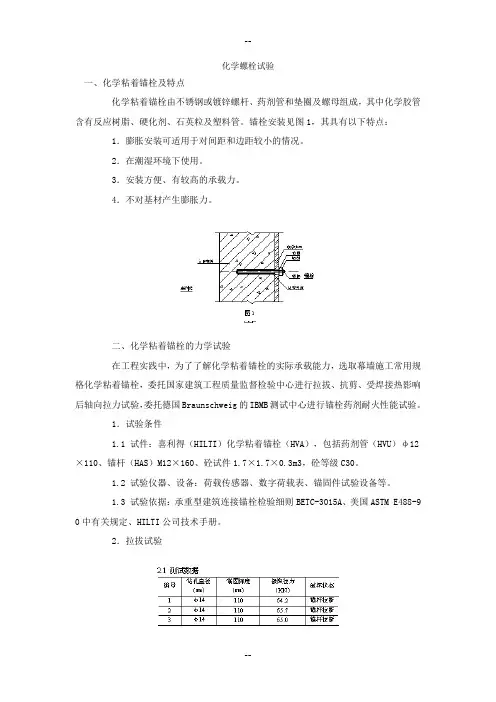

化学螺栓试验一、化学粘着锚栓及特点化学粘着锚栓由不锈钢或镀锌螺杆、药剂管和垫圈及螺母组成，其中化学胶管含有反应树脂、硬化剂、石英粒及塑料管。

锚栓安装见图1，其具有以下特点：1．膨胀安装可适用于对间距和边距较小的情况。

2．在潮湿环境下使用。

3．安装方便、有较高的承载力。

4．不对基材产生膨胀力。

二、化学粘着锚栓的力学试验在工程实践中，为了了解化学粘着锚栓的实际承载能力，选取幕墙施工常用规格化学粘着锚栓，委托国家建筑工程质量监督检验中心进行拉拔、抗剪、受焊接热影响后轴向拉力试验，委托德国Braunschweig的IBMB测试中心进行锚栓药剂耐火性能试验。

1．试验条件1.1 试件：喜利得（HILTI）化学粘着锚栓（HVA），包括药剂管（HVU）φ12×110、锚杆（HAS）M12×160、砼试件1.7×1.7×0.3m3，砼等级C30。

1.2 试验仪器、设备：荷载传感器、数字荷载表、锚固件试验设备等。

1.3 试验依据：承重型建筑连接锚栓检验细则BETC-3015A、美国ASTM E488-9 0中有关规定、HILTI公司技术手册。

2．拉拔试验2.2 结论：锚杆受力符合其机械性能，破坏形式为被拉断，化学药剂无破坏。

3．抗剪试验3.2 结论：锚杆受力符合其机械性能，破坏形式为被剪断，化学药剂无破坏。

4．受焊接热影响后的化学粘着锚栓轴向拉力试验4.1 试验目的化学粘着锚栓在固定钢板后，因要在钢板上焊接连接构件，而焊接时会产生大量热量，本试验是为了测试锚栓在受到焊接热量后的轴向锚固性能是否受到不良影响。

4.2 试验方法按要求进行锚栓安装，固化后装上10㎜厚钢板，对锚栓根部与钢板进行塞焊，在钢板自然冷却后，用锚固件测试仪对锚栓进行轴向拉力试验。

4.3 测试数据编号钻孔直径（㎜）锚固深度（㎜）极限拉力（KN）破坏状态1 φ14110 63.6 锚杆拉断2 φ14110 56.9 锚杆拉断3 φ14 110 62.8 锚杆拉断4.4 结论：锚栓根部直接与钢板塞焊产生的热量对锚栓轴向锚固承载能力影响极小。

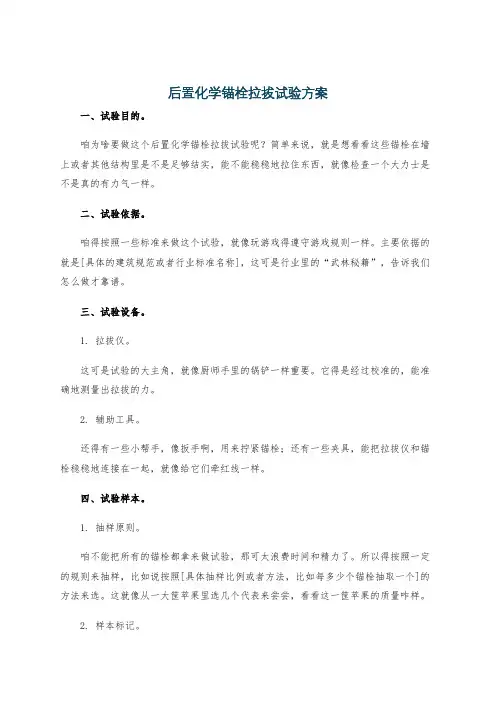

后置化学锚栓拉拔试验方案一、试验目的。

咱为啥要做这个后置化学锚栓拉拔试验呢？简单来说，就是想看看这些锚栓在墙上或者其他结构里是不是足够结实，能不能稳稳地拉住东西，就像检查一个大力士是不是真的有力气一样。

二、试验依据。

咱得按照一些标准来做这个试验，就像玩游戏得遵守游戏规则一样。

主要依据的就是[具体的建筑规范或者行业标准名称]，这可是行业里的“武林秘籍”，告诉我们怎么做才靠谱。

三、试验设备。

1. 拉拔仪。

这可是试验的大主角，就像厨师手里的锅铲一样重要。

它得是经过校准的，能准确地测量出拉拔的力。

2. 辅助工具。

还得有一些小帮手，像扳手啊，用来拧紧锚栓；还有一些夹具，能把拉拔仪和锚栓稳稳地连接在一起，就像给它们牵红线一样。

四、试验样本。

1. 抽样原则。

咱不能把所有的锚栓都拿来做试验，那可太浪费时间和精力了。

所以得按照一定的规则来抽样，比如说按照[具体抽样比例或者方法，比如每多少个锚栓抽取一个]的方法来选。

这就像从一大筐苹果里选几个代表来尝尝，看看这一筐苹果的质量咋样。

2. 样本标记。

选好的锚栓得做个小标记，就像给它们取个小名一样，这样就不会搞混了。

可以用油漆或者小标签，清楚地标明是哪个区域、哪个批次的锚栓。

五、试验环境。

1. 温度和湿度。

这个试验也有点小脾气，环境太极端了可能就不准了。

一般来说，温度要在[具体温度范围]之间，湿度要在[具体湿度范围]之间。

就像人在合适的温度和湿度下才舒服一样，试验也需要这样的好环境。

2. 试验场地。

场地要平整、干净，不能有太多杂物。

要是在一个乱七八糟的地方做试验，就像在泥地里跳舞一样，容易出岔子。

六、试验步骤。

# （一）试验前准备。

1. 检查拉拔仪和辅助工具，确保它们都能正常工作。

这就像出门前检查汽车一样，看看轮胎有没有气，刹车灵不灵。

2. 对试验样本的周围进行清理，把灰尘、杂物都弄走，让锚栓周围干干净净的，就像给它洗个澡一样。

3. 根据锚栓的类型和尺寸，选择合适的夹具安装在拉拔仪上。

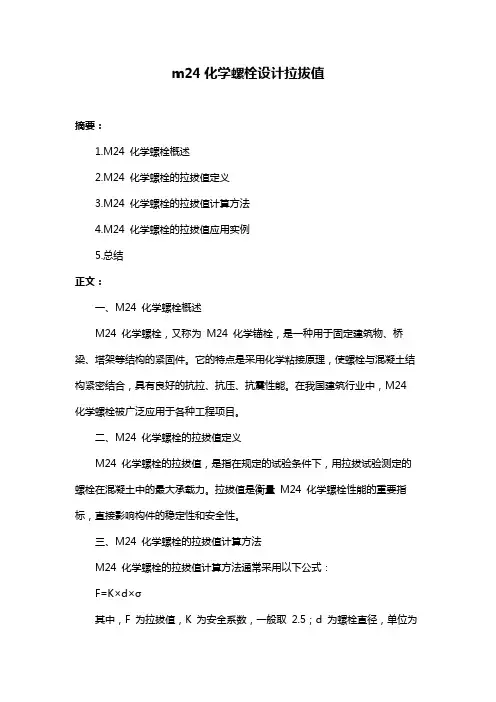

m24化学螺栓设计拉拔值
摘要：
1.M24 化学螺栓概述
2.M24 化学螺栓的拉拔值定义
3.M24 化学螺栓的拉拔值计算方法
4.M24 化学螺栓的拉拔值应用实例
5.总结
正文：
一、M24 化学螺栓概述
M24 化学螺栓，又称为M24 化学锚栓，是一种用于固定建筑物、桥梁、塔架等结构的紧固件。

它的特点是采用化学粘接原理，使螺栓与混凝土结构紧密结合，具有良好的抗拉、抗压、抗震性能。

在我国建筑行业中，M24 化学螺栓被广泛应用于各种工程项目。

二、M24 化学螺栓的拉拔值定义
M24 化学螺栓的拉拔值，是指在规定的试验条件下，用拉拔试验测定的螺栓在混凝土中的最大承载力。

拉拔值是衡量M24 化学螺栓性能的重要指标，直接影响构件的稳定性和安全性。

三、M24 化学螺栓的拉拔值计算方法
M24 化学螺栓的拉拔值计算方法通常采用以下公式：
F=K×d×σ
其中，F 为拉拔值，K 为安全系数，一般取2.5；d 为螺栓直径，单位为
mm；σ为混凝土强度，单位为MPa。

四、M24 化学螺栓的拉拔值应用实例
以直径为24mm 的M24 化学螺栓为例，假设混凝土强度为C30（即30MPa），则可计算出拉拔值：
F=2.5×24×30=1800N
即该M24 化学螺栓在混凝土中的最大承载力为1800 牛顿。

五、总结
M24 化学螺栓的拉拔值是评估其性能的关键参数，对于保证建筑结构的稳定性和安全性具有重要意义。

计算拉拔值时，需要考虑螺栓直径、混凝土强度等因素，并在实际应用中选择合适的安全系数。

化学螺栓拉拔试验方法1.引言化学螺栓是机械紧固件的一种，广泛应用于航空、航天、机械制造、铁路、汽车等领域。

化学螺栓具有强大的承载能力和优异的性能，但在使用过程中也会遇到一些螺栓松动或断裂的问题，这些问题可能会导致设备的损坏，甚至对人身安全构成威胁。

因此，对于化学螺栓的强度和安全性进行检测和评估显得尤为重要。

化学螺栓的强度和安全性可以通过一系列试验方法进行评估，其中拉拔试验是一种常用的方法。

本文将详细介绍化学螺栓拉拔试验方法的操作流程及其试验结果的分析和统计。

2.试验对象试验对象为普通合金钢化学螺栓，直径为M20，长150mm。

3.试验设备3.1 拉力试验机：选用某品牌型号拉力试验机；3.2 夹具：选用标准化学螺母夹具和化学螺栓夹具。

4.试验方法4.1 准备4.1.1 先将化学螺栓和螺母清洗干净，并确保自身没有明显损伤；4.1.2 固定好化学螺栓夹具和螺母夹具，让待测化学螺栓嵌入其中；4.1.3 将设备连接至电源，预热拉力试验机。

4.2 操作4.2.1 将化学螺栓夹具上的化学螺栓卡入试验机；4.2.2 启动拉力试验机，将拉伸速率设定为每秒100mm；4.2.3 在试验机中产生拉力，持续拉伸化学螺栓，直至其断裂为止；4.2.4 记录化学螺栓拉伸到断裂时的拉力值，并根据该值计算化学螺栓的拉伸强度。

4.3 结果分析4.3.1 试验数据处理将所有化学螺栓拉拔试验的拉伸强度数据按照试验日期和批次记录，统计平均值、标准差、最大值和最小值。

4.3.2 评估结果通过统计分析化学螺栓的拉伸强度数据，可对化学螺栓的质量等级进行评估，具体可采用以下方法之一：（1）根据GB/T3098.1-2010《一般用途螺栓、螺钉产品评定所用试验方法》和GB/T3098.2-2010《一般用途螺栓、螺钉和螺柱检验规则》标准，利用化学螺栓拉拔试验数据计算其拉伸强度、屈服强度、延伸率和断面收缩率等参数，通过与相关标准规定的质量等级进行对比，评估化学螺栓的质量等级。

化学锚栓拉拔试验施工作业指导书1 适用范围适用于1工程接触网化学锚栓拉拔试验。

2 作业准备2.1 内业技术准备（1）熟悉施工组织设计；组织技术人员学习设计图纸和相关设计文件，熟练掌握国家规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训，尤其是重点工序须重点学习，反复研究；各施工人员经过专业培训，考核合格后上岗。

2.2 外业技术准备（1）隧道内化学锚栓安装已完成，具备拉拔试验条件；（2）组建隧道内化学锚栓拉拔施工队，负责化学锚栓拉拔试验；3 技术要求3.1主要技术参数重载负荷的化学锚栓需要100%拉拔。

化学锚栓抗拉设计参数值如下表。

表1 拉拔实验参数表名称型号钻孔直径(mm)钻孔深度(mm)拉拔试验值（KN）化学锚栓 M12*110/60 14 115 20化学锚栓 M20*170/100 24 175543.2油压式锚栓拉拔仪使用说明千斤顶油缸力值显示仪表油管基材基材压力把手锚栓螺母加垫圈锁死钩油缸阀门图1 拉拔仪示意图备注：仪器的主要组成部分1、 油缸2、力值显示仪表3、油管4、千斤顶5、螺栓转换器6、转换螺杆（包括一个大垫片、一个螺母）4 施工程序与工艺流程 4.1施工程序施工程序为：施工准备→拉拔试验→记录数据→结束。

3.2工艺流程图5 施工要求 5.1 施工准备施工作业人员准备拉拔试验锚杆拉拔仪（配套手动泵、液压缸、智能压力数值显示器及带快速接头的高压油管、转换接头）、作业梯车等。

5.2施工工艺5.2.1试验的主要步骤（1）将螺栓转换器旋转装在即将拉拔的螺栓上，再将转换螺杆拧在转换器上，以延长要拉拔的螺栓。

（2）将千斤顶装在要拉拔的螺栓上，安装时千斤顶平的一面靠近基材，严禁装反。

之后将大垫片套在转换螺杆上，再用螺母拧死，将千斤顶固定在要拉拔的螺栓上。

（3）安装油管使千斤顶和油缸连接。

（4）打开力值显示仪表开关，将数值清零，待数值稳定后拧紧油缸阀门，打开油缸锁死钩，反复压油缸压力把手对螺栓加力。

化学锚栓拉拔试验一、前言锚栓是现代建筑、岩土工程领域中广泛采用的一种地下工程支护形式。

作为锚固体与锚固基体之间的连接件，锚栓具有较好的受力性能和使用寿命，是保证地下工程安全和有效运行的重要组成部分。

然而，锚栓的质量和性能对工程安全和稳定性具有至关重要的作用。

化学锚栓是一种常用的地下工程支护材料，通过先预埋锚具，再注入高强度化学胶浆将锚栓和岩体、混凝土等基础材料牢固地连接起来，以增强其受力和稳定性。

本文针对化学锚栓的性能进行了较为详细的测试和分析，为工程实践提供了一定的参考和借鉴意义。

二、化学锚栓的拉拔测试方法化学锚栓的拉拔试验是一种测试化学锚栓受力、性能及材料牢固程度的有效手段。

拉拔试验可通过仪器测量锚栓在拉拔力作用下的变形和拉拔强度，反映出锚栓和地基材料的受力及相关性能参数。

常用的化学锚栓拉拔试验方法有以下几种：1. 外锥形试验法该方法需要将金属锚套插入锚具内，通过预先植入具有相应适配尺寸和锚纹的锚眼内，再注入化学胶浆，等胶浆凝固后可以开始拉拔试验，最大拉力即为化学锚栓的拉拔强度。

2. 内锥形试验法与外锥形试验法类似，内锥形试验法也需要通过植入锚具的内部锚眼内进行拉拔试验，不同的是，内锥形试验法需要在化学胶浆固化之前预留一定的孔隙空间，使试验进程更加简便和可控，同时大大减少了胶浆渗透的时间。

3. 直角钻孔试验法该方法需要使用直角电钻进行试验，通过钻孔方式将化学锚栓固定在基体内部，在拉拔力作用下测量化学锚栓的最大承载力。

该方法具有操作简单、试验成本低廉、易于掌握和掌握的优点。

4. 掏槽试验法该方法需要在混凝土基体内通过掏槽方式开辟出锚体的位置，再注入化学胶浆，经过一定时间后拉拔化学锚栓以测定其抗拉、压缩等性能参数。

该方法主要应用于混凝土墙体、地下盖板等基体内部空间较小的的位置，试验结果具备较高可靠性和直观性。

三、化学锚栓拉拔试验的结果分析1. 强度参数的测试在进行化学锚栓拉拔试验时，最常测试的参数为其最大拉拔强度。

m24化学螺栓设计拉拔值摘要：1.M24 化学螺栓概述2.M24 化学螺栓的拉拔值定义3.M24 化学螺栓的拉拔值计算方法4.M24 化学螺栓的拉拔值应用实例5.总结正文：一、M24 化学螺栓概述M24 化学螺栓，又称M24 化学锚栓，是一种用于在混凝土、岩石等基材中锚固和连接钢材、木结构等的高强度螺栓。

它的特点是耐腐蚀、抗老化、抗拉强度高，广泛应用于各种建筑结构、桥梁、隧道、水利工程等。

二、M24 化学螺栓的拉拔值定义M24 化学螺栓的拉拔值，是指在规定的试验条件下，用拉力试验机对M24 化学螺栓进行拉拔试验，当螺栓从基材中拔出时的最大拉力。

拉拔值是衡量M24 化学螺栓抗拉强度的重要指标，直接影响构件的稳定性和安全性。

三、M24 化学螺栓的拉拔值计算方法M24 化学螺栓的拉拔值的计算方法，通常是根据拉拔试验数据，按照一定的统计方法进行计算。

具体步骤如下：1.确定试验数据：进行拉拔试验，得到一系列拉拔力- 位移曲线，选取最大拉力作为试验数据。

2.计算平均值：对所有试验数据进行平均，得到平均拉拔值。

3.计算标准差：对所有试验数据进行标准差计算，得到标准差。

4.计算置信区间：根据显著性水平和自由度，查表得到Z 值，计算置信区间。

5.确定拉拔值：拉拔值=平均值±Z 值×标准差。

四、M24 化学螺栓的拉拔值应用实例以某桥梁工程为例，设计要求M24 化学螺栓的拉拔值为300kN。

在拉拔试验中，得到的数据如下：试验1：最大拉力为310kN，位移为20mm；试验2：最大拉力为290kN，位移为25mm；试验3：最大拉力为320kN，位移为30mm；试验4：最大拉力为280kN，位移为40mm。

计算得到平均拉拔值为300kN，标准差为10kN，置信区间为290kN~310kN。

可知该批M24 化学螺栓的拉拔值符合设计要求。

五、总结M24 化学螺栓的拉拔值是评价其抗拉强度的重要指标，直接影响构件的稳定性和安全性。

化学锚栓拉拔试验标准
化学锚栓是一种常用的固定设备，用于在建筑和工程中固定各种结构。

为了确
保化学锚栓的质量和可靠性，需要进行拉拔试验以验证其抗拉性能。

本文将介绍化学锚栓拉拔试验的标准及相关内容。

首先，化学锚栓拉拔试验的标准主要包括试验方法、试验设备、试验步骤和试
验结果评定等内容。

在进行试验前，需要准备好相应的试验设备，包括拉拔试验机、测力仪、应变仪等。

试验方法应符合国家标准或行业标准的要求，以确保试验的科学性和准确性。

在进行化学锚栓拉拔试验时，首先需要选择合适的试验样品，并进行外观检查
和尺寸测量。

接下来，将试验样品安装到拉拔试验机上，并根据标准要求施加拉力，记录拉拔过程中的应变和载荷数据。

在试验过程中，需要及时观察试验样品的变形情况，以及试验设备的工作状态，确保试验过程的安全性和可靠性。

试验结束后，需要对试验数据进行分析和评定。

根据试验结果，对化学锚栓的
抗拉性能进行评定，判断其是否符合标准要求。

同时，还需要对试验设备进行维护和保养，以确保其长期稳定的工作状态。

化学锚栓拉拔试验的标准对于保障建筑和工程的安全具有重要意义。

通过严格
按照标准要求进行试验，可以有效地评估化学锚栓的质量和可靠性，为工程施工提供可靠的支撑和保障。

总的来说，化学锚栓拉拔试验标准是确保化学锚栓质量和可靠性的重要手段。

只有严格按照标准要求进行试验，才能确保试验结果的科学性和准确性，为工程施工提供可靠的支撑和保障。

希望本文的介绍能够对化学锚栓拉拔试验的标准有所帮助，提高大家对化学锚栓质量控制的认识和重视程度。

螺栓拉拔试验检测标准螺栓作为一种常见的连接件，在工程和制造领域中起着重要作用。

为了保证螺栓连接的可靠性和安全性，进行螺栓拉拔试验是必要的。

本文将详细介绍螺栓拉拔试验检测的标准要求和测试方法。

2. 螺栓拉拔试验标准2.1 试验范围螺栓拉拔试验主要用于评估螺栓的拉拔强度、疲劳性能和松动特性。

本试验标准适用于各种螺栓连接件，包括标准螺纹螺栓和非标准螺纹螺栓。

2.2 试验设备螺栓拉拔试验需要使用专用的试验设备，包括拉力试验机、加载夹具、测力传感器等。

试验设备应符合国家标准和相关规定，确保测试结果的准确性和可靠性。

2.3 试验样品准备试验样品应按照国际标准或行业标准规定进行选样，并进行必要的预处理。

样品数量应足够代表批量生产的螺栓。

3. 试验方法3.1 螺栓拉拔强度试验螺栓拉拔强度试验是评估螺栓在受拉载荷下的承载能力。

按照规定的试验方法，将样品安装在试验设备上，施加适当的拉力，并记录相应的载荷和变形。

根据试验结果，计算螺栓的抗拉强度和抗拉极限。

3.2 螺栓疲劳试验螺栓疲劳试验用于评估螺栓在循环载荷下的寿命和耐久性。

在试验中，按照规定的循环载荷和频率施加载荷，并记录螺栓的变形和应力变化。

通过分析试验结果，确定螺栓的疲劳寿命和疲劳极限。

3.3 螺栓松动试验螺栓松动试验用于评估螺栓在振动条件下的松动情况。

通过在试验设备上施加振动载荷，并记录螺栓的松动情况和振动频率，可以判断螺栓连接的可靠性和稳定性。

螺栓拉拔试验是评估螺栓连接可靠性和安全性的重要手段。

按照本文所述的标准要求和试验方法进行螺栓拉拔试验，可以得到准确的试验结果，并为螺栓的选用和应用提供科学依据。

在工程和制造领域中，对于螺栓连接的设计和使用，应严格遵循相关标准，确保螺栓连接的质量和可靠性。

以上所述为螺栓拉拔试验检测标准，在进行相关试验时，请按照本文所述要求进行操作，以保证试验结果的准确性和可靠性。

化学锚栓抗拉拔试验值1. 介绍化学锚栓是一种用于固定和连接建筑结构的特殊螺栓。

它由两部分组成：螺栓本体和化学锚剂。

螺栓本体通常由高强度钢材制成，而化学锚剂则是一种能够在混凝土中形成牢固粘结的材料。

为了保证化学锚栓的可靠性和安全性，需要进行抗拉拔试验。

该试验旨在评估化学锚栓在受力情况下的承载能力和稳定性。

通过测量抗拉拔试验值，可以判断化学锚栓是否符合设计要求，并在实际施工中选择合适的型号和数量。

2. 抗拉拔试验方法2.1 准备工作在进行抗拉拔试验之前，需要先准备好以下设备和材料：•拉力机：用于施加力并测量试样的抗拉强度。

•化学锚栓样品：从不同批次中随机选取一定数量的样品。

•测试夹具：用于固定化学锚栓样品，并保证其受力均匀。

•载荷传感器：安装在试样上，用于测量拉力大小。

•引伸计：用于测量试样在受力时的变形情况。

2.2 实施过程1.将化学锚栓样品安装在测试夹具中，并确保其与夹具之间的接触面光滑平整。

2.将测试夹具固定在拉力机上，并调整合适的测试速度和加载方式（如持续加载或脉冲加载）。

3.开始施加拉力，直到化学锚栓样品发生破坏或达到预定的最大载荷。

4.在试验过程中，使用载荷传感器实时监测拉力大小，并记录下来以备后续分析。

5.同时，使用引伸计监测试样的变形情况，并记录下来。

2.3 数据处理完成抗拉拔试验后，需要对所得数据进行处理和分析。

常见的数据处理方法包括：1.计算抗拉强度：将最大载荷除以化学锚栓的横截面积，得到抗拉强度值。

单位通常为N/mm²或MPa。

2.绘制应力-应变曲线：将载荷与试样的变形量绘制成曲线，以观察化学锚栓在受力时的行为。

3.计算变形量：根据引伸计的读数，计算试样在受力时的变形量，并与载荷值进行对应。

3. 结果分析通过对抗拉拔试验值的分析，可以得出以下结论：1.化学锚栓的抗拉强度：通过计算抗拉强度值，可以评估化学锚栓在受力情况下的承载能力。

该数值越高，表示化学锚栓越能够承受大的拉力。

M12化学螺栓拉拔力计算之阿布丰王创作一、基本参数计算标高：119.100 m设计地动烈度：7度,地动加速度：0.10 g,地动分组：第一组空中粗拙度类别：C类位置：选择竖隐横不隐玻璃幕墙最晦气位置二、荷载计算（拜会竖隐横不隐玻璃幕墙设计计算书）1、风荷载标准值取W K=2.595 KN/m22、风荷载设计值W：风荷载设计值 (KN/m2)r w：风荷载作用效应的分项系数,取1.4W=r×W K=1.4×2.595=3.633 KN/m23、幕墙构件重量荷载G AK：幕墙构件自重标准值,取0.50 KN/m2G A：幕墙构件自重设计值G A=1.2×G AK=1.2×0.50=0.60 KN/m24、地动作用q EK ：垂直于幕墙平面的水平地动作用标准值q E ：垂直于幕墙平面的水平地动作用设计值βE ：动力放年夜系数,可取5.0αmax ：水平地动影响系数最年夜值,取0.08q EK =AK m ax E G αβ=5.0×0.08×0.50=0.20 KN/m 25、荷载组合风荷载和水平地动作用组合标准值q K =ψW ×W K +ψE ×q EK=1.0×2.595+0.5×0.20=2.695 KN/m 2风荷载和水平地动作用组合设计值q=ψW ×γW ×W K +ψE ×γE ×q EK=1.0×1.4×2.595+0.5×1.3×0.20=3.893 KN/m 2三、砼梁后置埋件及化学螺栓验算：本处后置埋件及化学螺栓受拉力和剪力：（计算数值直接从原计算书中引用）V ：剪力设计值：V=N2=2430.000NN：法向力设计值N=N1=15240.150M：弯距设计值（N.mm）eo:螺孔中心与锚板边缘距离：60mmM=Vxeo=2430.000x60.000=145800.000N.mm选用规范规定的计算公式：N拔=2β•(N/2+M/Z)/n其中：N拔:单个锚固件的拉拔实验值(N)；N：拉力设计值(N)；M：弯矩设计值(N•mm)；n：每排锚固件个数； Z：上下两排螺栓间距(mm)；β：承载力调整系数；N拔=2β•(N/2+M/Z)/n =2*1.25*(15240.150/ 2+145800.000/120 )/2 =11043.844N在做拉拔实验时,单个锚栓的实验值应不小于N拔.。

化学锚栓拉拔试验方案欧阳引擎（2021.01.01）1、所需工具标准液压螺杆拉拔仪（包括配套的油泵、30吨的千斤顶及油管和显示油表）转换螺杆、三角支架〔倒吊面安装时，出于安全性及操作方便性可不使用，将千斤顶直接贴于楼面〕、扳手等。

2、操作方法A、仪器的主要组成部分1〉油缸2〉力值显示仪表3〉油管4〉千斤顶5〉转换螺杆（包括一个大垫片、一个螺母）6〉三角支架或钢管7〉扳手B、试验的主要步骤1〕将螺栓转换器旋转装在即将拉抜的螺栓上，再将转换螺杆拧在装换器上，以延长要拉抜的螺栓。

2〕将千斤顶固定在要拉抜的螺栓上，安装时千斤顶平的一面紧贴楼板，严禁装反。

之后将大垫片套在转换螺杆上，再用螺母拧死。

3〕安装油管使千斤顶和油缸连接。

4〕拧紧油缸阀门，打开油缸锁死钩，反复压油缸压力把手对螺栓加力。

5〕观察力值显示仪表，待显示力值等于或大于螺栓设计力值时停止加压。

连续匀速加载，总加荷时间为2min-3min。

6〕荷载持续2min，记录试验力值。

之后关闭力值显示仪表的开关，打开油缸阀门，泄去油压。

待千斤顶完全落回之后，拆下千斤顶及转换器。

试验完成。

C、注意事项1、连接转换器时一定要多拧一些丝扣，以免拉坏试验螺栓的螺牙。

2、千斤顶要与基材全面紧密接触，且要保证千斤顶与螺栓基本平行，以保证螺栓所受力值为单独拉力。

若无法满足此要求是时应在千斤顶与基材之间垫一些斜铁等进行调平处理。

3、油管与千斤顶及油管与油缸要完全连接。

避免加压时油泄露。

4、加压时油缸要保持水平。

加压时压力把手不要抬的过高，并应轻抬轻压。

化学螺栓检测方法
化学螺栓是一种用于连接两个物体的螺栓，其工作原理是通过化学反应将两个物体牢固地连接在一起。

化学螺栓通常用于高强度、高压力或难以进行传统连接的场合。

检测化学螺栓的质量和性能非常重要，以下是几种常用的检测方法: 1. 拉力测试：将化学螺栓两端分别固定在两个物体上，然后通过一个拉力机将螺栓拉断，测量其拉力和断裂长度，以确定螺栓的强度和韧性。

这种方法可以有效地检测出螺栓是否达到标准，是否具有良好的力学性能。

2. 超声波测试：将化学螺栓插入两个物体之间，然后用超声波发生器和接收器测量螺栓的振动和声场。

这种方法可以检测出螺栓是否均匀紧固，是否存在裂缝或空洞，以及是否达到了规定的扭矩和压力。

3. 耐化学测试：将化学螺栓插入两个物体之间，然后将其浸泡在特定的化学溶液中，观察螺栓是否受到腐蚀和破坏。

这种方法可以检测出螺栓是否耐化学腐蚀，是否能够在特定的化学环境中保持牢固连接。

4. 弯曲测试：将化学螺栓插入两个物体之间，然后用弯曲机将其弯曲，测量其弯曲强度和韧性。

这种方法可以检测出螺栓是否具有良好的弯曲性能和抗拉强度，是否能够在弯曲应力下保持牢固连接。

以上是几种常用的化学螺栓检测方法，这些方法可以有效地检测出螺栓的质量和性能，确保连接结构的安全和可靠性。

同时，在使用化学螺栓连接两个物体时，还需要遵循特定的施工规范和流程，以确保连接结构的质量和稳定性。
