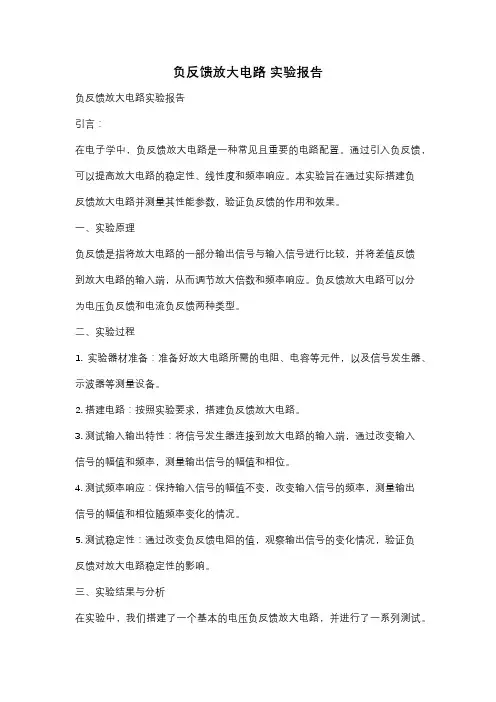

负反馈放大电路实验报告负反馈放大电路实验报告引言：在电子学中，负反馈放大电路是一种常见且重要的电路配置。

通过引入负反馈，可以提高放大电路的稳定性、线性度和频率响应。

本实验旨在通过实际搭建负反馈放大电路并测量其性能参数，验证负反馈的作用和效果。

一、实验原理负反馈是指将放大电路的一部分输出信号与输入信号进行比较，并将差值反馈到放大电路的输入端，从而调节放大倍数和频率响应。

负反馈放大电路可以分为电压负反馈和电流负反馈两种类型。

二、实验过程1. 实验器材准备：准备好放大电路所需的电阻、电容等元件，以及信号发生器、示波器等测量设备。

2. 搭建电路：按照实验要求，搭建负反馈放大电路。

3. 测试输入输出特性：将信号发生器连接到放大电路的输入端，通过改变输入信号的幅值和频率，测量输出信号的幅值和相位。

4. 测试频率响应：保持输入信号的幅值不变，改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

5. 测试稳定性：通过改变负反馈电阻的值，观察输出信号的变化情况，验证负反馈对放大电路稳定性的影响。

三、实验结果与分析在实验中，我们搭建了一个基本的电压负反馈放大电路，并进行了一系列测试。

以下是实验结果的总结和分析：1. 输入输出特性：通过测量输入输出信号的幅值和相位，我们可以得到放大电路的增益和相位差。

实验结果显示，随着输入信号幅值的增加，输出信号的幅值也相应增加，但增益逐渐减小，这是负反馈的作用。

相位差也随着频率的变化而变化，但变化较为平缓，说明负反馈对相位稳定性的改善。

2. 频率响应：我们改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

实验结果显示，随着频率的增加，输出信号的幅值逐渐减小，相位差也有所变化。

这是因为负反馈对高频信号有一定的衰减作用，从而改善了放大电路的频率响应。

3. 稳定性：通过改变负反馈电阻的值，我们观察到输出信号的变化情况。

实验结果显示，当负反馈电阻增大时，输出信号的幅值减小，但增益变得更加稳定。

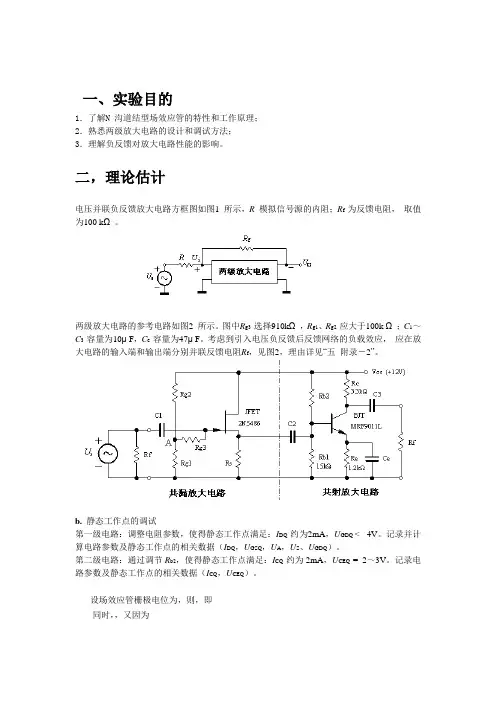

一、实验目的1．了解N 沟道结型场效应管的特性和工作原理；2．熟悉两级放大电路的设计和调试方法；3．理解负反馈对放大电路性能的影响。

二，理论估计电压并联负反馈放大电路方框图如图1 所示，R 模拟信号源的内阻；R f 为反馈电阻，取值为100 kΩ 。

两级放大电路的参考电路如图2 所示。

图中R g3 选择910kΩ ，R g1、R g2 应大于100k Ω ；C1～C3 容量为10μ F，C e 容量为47μ F。

考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻R f，见图2，理由详见“五附录－2”。

b. 静态工作点的调试第一级电路：调整电阻参数，使得静态工作点满足：I DQ 约为2mA，U GDQ < - 4V。

记录并计算电路参数及静态工作点的相关数据（I DQ，U GSQ，U A，U S、U GDQ）。

第二级电路：通过调节R b2，使得静态工作点满足：I CQ 约为2mA，U CEQ = 2～3V。

记录电路参数及静态工作点的相关数据（I CQ，U CEQ）。

设场效应管栅极电位为，则，即同时，，又因为由此得到.其中，应该尽量大，参考器件盒中的电阻值，故取取, 要让I DQ 为2mA，对JEFF管进行直流扫描分析，得对表格进行放大由游标数值读出当时，此时，根据器件盒内的电阻阻值可取.此时，A点电位（即两端电压）两端电压.对于第二级电路，当时，由于故根据器件盒子里的电阻阻值，可以选择开环动态参数的估算由JFET 2N5486的转移特性曲线可知，可得时第一级输入电阻90.90.,第二级输入电阻 2.22.第一级输出电阻第一级电压放大倍数第二级输出电阻.第二级电压放大倍数 1电路的电压放大倍数输入电阻.输出电阻闭环参数的估算.又因为，所以三、实验内容1. 基本要求：利用两级放大电路构成电压并联负反馈放大电路。

（1）静态和动态参数要求✓ 放大电路的静态电流I DQ 和I CQ 均约为2mA ；结型场效应管的管压降U GDQ < - 4V ， 晶体管的管压降U CEQ = 2～3V ；✓ 开环时，两级放大电路的输入电阻约为100k Ω ，以反馈电阻作为负载时的电压放大倍数的数值 ≥ 100；✓ 闭环电压放大倍数为 10so sf -≈=U U A u 。

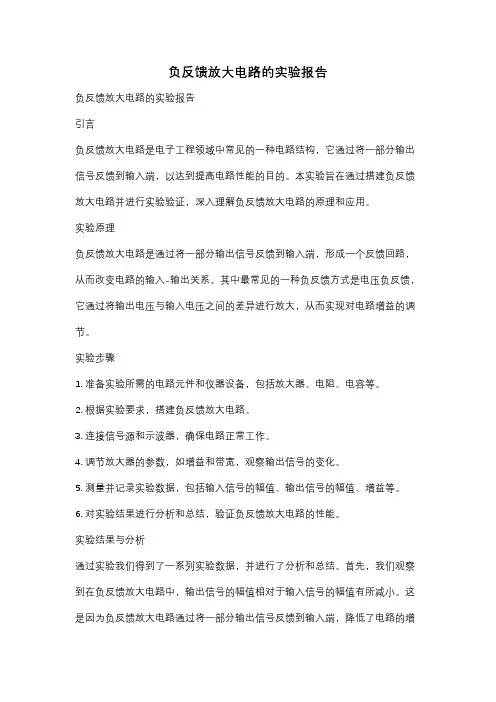

负反馈放大电路的实验报告负反馈放大电路的实验报告引言负反馈放大电路是电子工程领域中常见的一种电路结构，它通过将一部分输出信号反馈到输入端，以达到提高电路性能的目的。

本实验旨在通过搭建负反馈放大电路并进行实验验证，深入理解负反馈放大电路的原理和应用。

实验原理负反馈放大电路是通过将一部分输出信号反馈到输入端，形成一个反馈回路，从而改变电路的输入-输出关系。

其中最常见的一种负反馈方式是电压负反馈，它通过将输出电压与输入电压之间的差异进行放大，从而实现对电路增益的调节。

实验步骤1. 准备实验所需的电路元件和仪器设备，包括放大器、电阻、电容等。

2. 根据实验要求，搭建负反馈放大电路。

3. 连接信号源和示波器，确保电路正常工作。

4. 调节放大器的参数，如增益和带宽，观察输出信号的变化。

5. 测量并记录实验数据，包括输入信号的幅值、输出信号的幅值、增益等。

6. 对实验结果进行分析和总结，验证负反馈放大电路的性能。

实验结果与分析通过实验我们得到了一系列实验数据，并进行了分析和总结。

首先，我们观察到在负反馈放大电路中，输出信号的幅值相对于输入信号的幅值有所减小。

这是因为负反馈放大电路通过将一部分输出信号反馈到输入端，降低了电路的增益，从而实现了对信号的调节。

其次，我们还观察到在负反馈放大电路中，输出信号的频率响应更加平坦。

这是因为负反馈放大电路通过反馈回路，降低了电路的频率响应，使其更加稳定。

这对于一些需要稳定输出信号的应用场景非常重要。

此外，我们还发现负反馈放大电路可以提高电路的线性度。

通过调节反馈回路的参数，我们可以使输出信号更加接近输入信号，从而减小非线性失真。

这对于音频放大器等需要高保真度的应用非常重要。

结论通过本次实验，我们深入理解了负反馈放大电路的原理和应用。

负反馈放大电路通过将一部分输出信号反馈到输入端，实现了对电路增益、频率响应和线性度的调节。

这种电路结构在电子工程领域中具有广泛的应用，如音频放大器、运算放大器等。

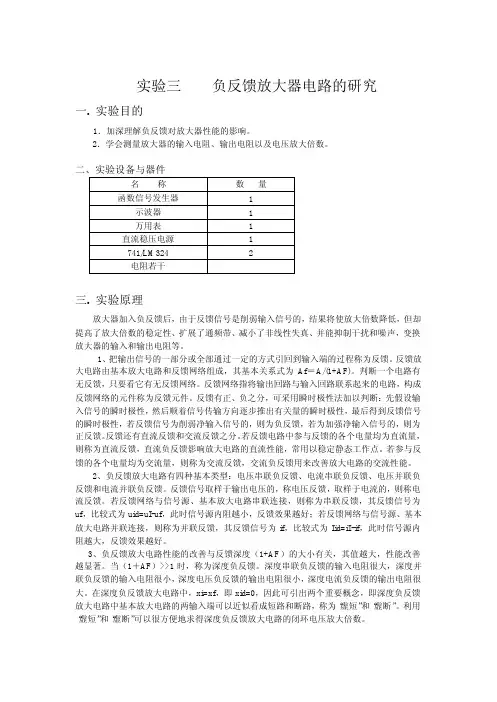

实验三　负反馈放大器电路的研究一. 实验目的1．加深理解负反馈对放大器性能的影响。

2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。

二、实验设备与器件名称数量函数信号发生器 1示波器 1万用表 1直流稳压电源 1741/LM324 2电阻若干三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。

1、把输出信号的一部分或全部通过一定的方式引回到输入端的过程称为反馈。

反馈放大电路由基本放大电路和反馈网络组成，其基本关系式为Af＝A/(1+AF)。

判断一个电路有无反馈，只要看它有无反馈网络。

反馈网络指将输出回路与输入回路联系起来的电路，构成反馈网络的元件称为反馈元件。

反馈有正、负之分，可采用瞬时极性法加以判断：先假设输入信号的瞬时极性，然后顺着信号传输方向逐步推出有关量的瞬时极性，最后得到反馈信号的瞬时极性，若反馈信号为削弱净输入信号的，则为负反馈，若为加强净输入信号的，则为正反馈。

反馈还有直流反馈和交流反馈之分。

若反馈电路中参与反馈的各个电量均为直流量，则称为直流反馈，直流负反馈影响放大电路的直流性能，常用以稳定静态工作点。

若参与反馈的各个电量均为交流量，则称为交流反馈，交流负反馈用来改善放大电路的交流性能。

2、负反馈放大电路有四种基本类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。

反馈信号取样于输出电压的，称电压反馈，取样于电流的，则称电流反馈。

若反馈网络与信号源、基本放大电路串联连接，则称为串联反馈，其反馈信号为uf，比较式为uid=uI-uf，此时信号源内阻越小，反馈效果越好；若反馈网络与信号源、基本放大电路并联连接，则称为并联反馈，其反馈信号为if，比较式为Iid=iI-if，此时信号源内阻越大，反馈效果越好。

3、负反馈放大电路性能的改善与反馈深度（1+AF）的大小有关，其值越大，性能改善越显著。

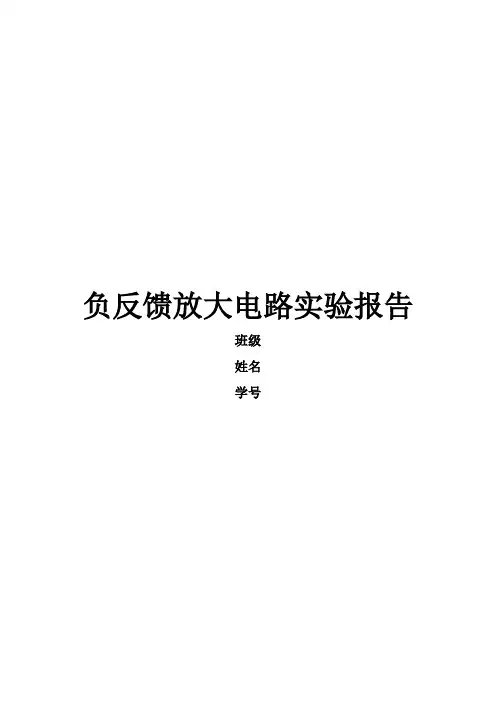

负反馈放大电路实验报告班级姓名学号一、实验目的1．了解N沟道结型场效应管的特性和工作原理。

2．熟悉两级放大电路的设计和调试方法。

3．理解负反馈对放大电路性能的影响。

4．学习使用M ultisim分析、测量负反馈放大电路的方法。

二、实验内容（一）必做内容设计和实现一个由共漏放大电路和共射放大电路组成的两级电压并联负反馈放大电路。

1. 测试N沟道结型场效应管2N5486 的特性曲线（只做仿真测试）在Multisim设计环境下搭接结型场效应管特性曲线测试电路，利用“直流扫描分析（DC Sweep Analysis）”得到场效应管的输出特性和转移特性曲线。

测出I DSS和使i D等于某一很小电流（如5μA）时的u GS(off)。

2N5486 的主要参数见附录。

2. 两级放大电路静态和动态参数要求（1）放大电路的静态电流I DQ和I CQ均约为2mA；结型场效应管的管压降U GDQ < - 4V，晶体管的管压降U CEQ = 2～3V。

（2）开环时，两级放大电路的输入电阻R i要大于90kΩ；以反馈电阻作为负载时的电压放大倍数A u≥120。

（3）闭环时，电压放大倍数A usf = U O/U S≈ -10。

3．参考电路（1）电压并联负反馈放大电路方框图如图1所示，R模拟信号源的内阻；R f为反馈电阻。

（2）两级放大电路的参考电路如图2所示。

R g1、R g2取值应大于100kΩ。

考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入和输出端分别并联反馈电阻R f，理由详见附录。

4．实验方法与步骤（1）两级放大电路的测试（a）调整放大电路静态工作点第一级电路：设计与调节电阻R g1、R g2、R s参数，使I DQ约为2mA、U GDQ < - 4V，记录U GSQ、U A、U S、U GDQ。

第二级电路：调节R b2，使I CQ约为2mA，U CEQ = 2～3V。

记录U CEQ。

（b）测试放大电路的主要性能指标输入信号的有效值U s ≈ 5mV，频率f 为10kHz，测量A u1=U O1/U S、A u=U O/U S、R i、R o和幅频特性。

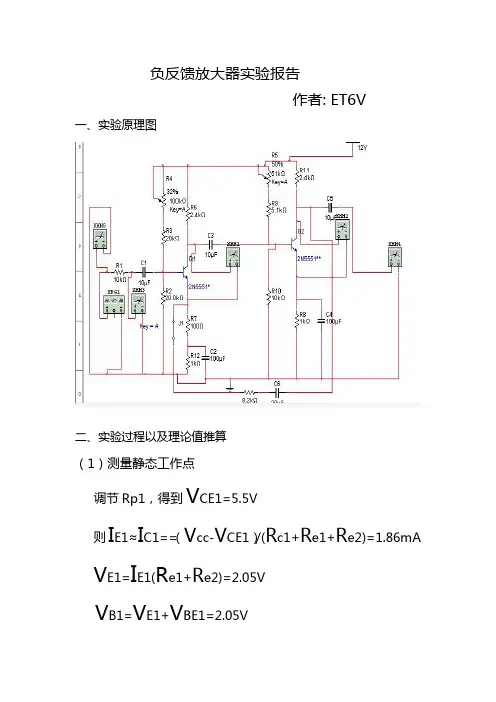

负反馈放大器实验报告作者: ET6V一、实验原理图二、实验过程以及理论值推算（1）测量静态工作点调节Rp1，得到V CE1=5.5V则I E1≈I C1==（V cc-V CE1）/(R c1+R e1+R e2)=1.86mA V E1=I E1(R e1+R e2)=2.05VV B1=V E1+V BE1=2.05VV c1=V E1+V CE1=7.55V同理：调节Rp2，得到V CE2=5.5V则I E1≈I C1==（V cc-V CE2）/(R c2+R e3)=1.91mA V E1=I E1(R e1+R e2)=1.91VV B1=V E1+V BE1=2.61VV c1=V E1+V CE1=7.41V(2)测试基本放大器的各项性能指标I E1=1.86mA;)m ()be ）（26)β(1300r A E I mV ++==1083ΩR P1+R b11=R b12 * （V cc-V B1）/ V B1≈67k Ω R i1= R b12// (R P1+R b11)//(r be1+（1+β）R e1)=4.6kΩ; 同理：I E2=1.91mA;)m ()be ）（26)β(1300r A E I mV ++==1062ΩR P2+R b21=R b22 * （V cc-V B2）/ V B2≈36k Ω R i2= R b22// (R P2+R b21)//r be2=887ΩR o=R c2=2.4k ΩA v1= -β（R C1//R i2）/{r be1+(1+β)R e1}= - 5.32 ;当R L= ∞时A V2= -β*R C2/r be2= - 124.29;当R L= 2K Ω时A V2L= -β（R C2//R L ）/r be2= - 56.50;则A V= A v1A V2=661A VL= A v1A V2L=300(3)测试负反馈放大器的各项性能指标F v=R e1/(R e1+R f)=1/83;A VF=A V/(1+A V*F V)=73.74 A VFL=A VL/(1+A VL*F V)=65.01 R iF=(1+A V*F V)*R i=9.84kΩR oF=R o/(1+A V*F V)=0.3kΩ三．仿真（1）静态工作点的仿真值(2)测试基本放大器的各项性能指标(3)测试负反馈放大器的各项性能指标v O(V)A V基本放大 3.99 2.30 2.36 58411％负反馈放大10.6 0.43 0.28 69 4.1％(4)观察负反馈对非线性失真的改善基本放大时：其中ChannedA 是V o, ChannedB 是V i 负反馈放大时：其中ChannedA 是V o, ChannedB 是V i四．实验时的实验数据（1）测量静态工作点实际值V C(V) V B(V) V E(V) V CE(v)第一级7.51 2.74 2.06 5.46第二级7.55 2.56 1.89 5.68(2)测试基本放大器的各项性能指标(3)测试负反馈放大器的各项性能指标参数V s R S V i f R L= 2KΩR L=(4)观察负反馈对非线性失真的改善基本放大时：负反馈放大时：五．对比分析。

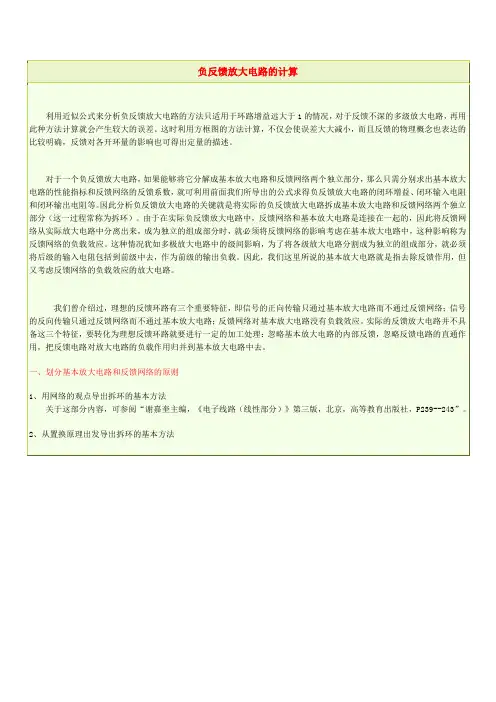

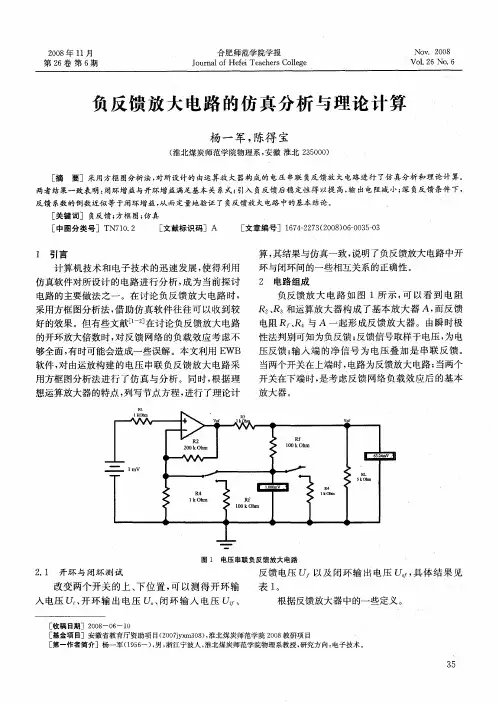

放大电路的负反馈与电路的计算1)．负反馈的一般表达式2)．深度负反馈的表达式当放大电路工作在中频段，反馈网络为纯电阻元件时，上述复数可用实数表示。

在满足AF＞＞1时，电路为深度负反馈，此时即 X i≈X f在串联负反馈中，它们是电压量，即U i≈U f在并联负反馈中，它们是电流量，即I i≈I f利用上述公式可以进行深负反馈电路的计算。

3)．负反馈电路的计算例题1：已知电路如图所示， R2＝R4＝100kΩ， R1＝R3＝R5＝50kΩ，求电路的电压放大倍数。

解：因为输出和输入之间由R2和R1引入了电路的深负反馈，R5和R4第二级运放的负反馈，两个运放均工作在线性区。

决定电路放大倍数的是级间负反馈，不难看出R2和R1组成的是电压并联负反馈，按照深负反馈的特点，有I i≈I f从电路可以看出I i＝u I / R1 I f＝－uo / R2故可写出输出电压表达式例题2：电路请见教材P128页，习题4.18,已知R1＝1kΩ, R F＝10kΩ,试说明：（1）电路反馈的极性和组态；（2）反馈的作用；（3）闭环放大倍数。

解：（1）电路中反馈支路是RF和R1，将输出电压的一部分加到差放的另一输入端。

当输入信号增大时，经过差放和运放两次反相，输出电压也增大，则T2的基极电位也升高，从而使输入信号减弱，因此电路引入的是负反馈。

反馈电压与输入电压是电压串联相减的关系，所以它属于电压串联负反馈。

（2）电压串联负反馈除具有负反馈一般的特点之外，主要起稳定输出电压，减小输出电阻，提高带负载能力的作用。

根据串联深负反馈的特点，有ui=uf而uf=故uo＝（1＋）uo＝（1＋10）u i＝11 u i。
