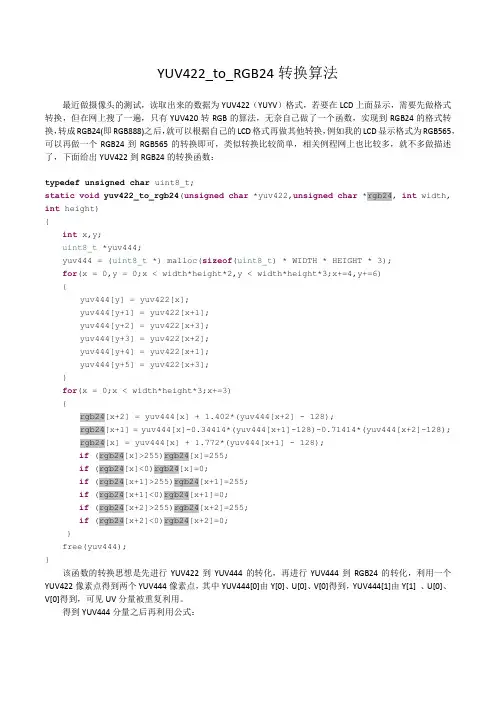

YUV422_to_RGB24转换算法最近做摄像头的测试，读取出来的数据为YUV422（YUYV）格式，若要在LCD上面显示，需要先做格式转换，但在网上搜了一遍，只有YUV420转RGB的算法，无奈自己做了一个函数，实现到RGB24的格式转换，转成RGB24(即RGB888)之后，就可以根据自己的LCD格式再做其他转换，例如我的LCD显示格式为RGB565，可以再做一个RGB24到RGB565的转换即可，类似转换比较简单，相关例程网上也比较多，就不多做描述了，下面给出YUV422到RGB24的转换函数：typedef unsigned char uint8_t;static void yuv422_to_rgb24(unsigned char *yuv422,unsigned char *rgb24, int width, int height){int x,y;uint8_t *yuv444;yuv444 = (uint8_t *) malloc(sizeof(uint8_t) * WIDTH * HEIGHT * 3);for(x = 0,y = 0;x < width*height*2,y < width*height*3;x+=4,y+=6){yuv444[y] = yuv422[x];yuv444[y+1] = yuv422[x+1];yuv444[y+2] = yuv422[x+3];yuv444[y+3] = yuv422[x+2];yuv444[y+4] = yuv422[x+1];yuv444[y+5] = yuv422[x+3];}for(x = 0;x < width*height*3;x+=3){rgb24[x+2] = yuv444[x] + 1.402*(yuv444[x+2] - 128);rgb24[x+1] = yuv444[x]-0.34414*(yuv444[x+1]-128)-0.71414*(yuv444[x+2]-128);rgb24[x] = yuv444[x] + 1.772*(yuv444[x+1] - 128);if (rgb24[x]>255)rgb24[x]=255;if (rgb24[x]<0)rgb24[x]=0;if (rgb24[x+1]>255)rgb24[x+1]=255;if (rgb24[x+1]<0)rgb24[x+1]=0;if (rgb24[x+2]>255)rgb24[x+2]=255;if (rgb24[x+2]<0)rgb24[x+2]=0;}free(yuv444);}该函数的转换思想是先进行YUV422到YUV444的转化，再进行YUV444到RGB24的转化，利用一个YUV422像素点得到两个YUV444像素点，其中YUV444[0]由Y[0]、U[0]、V[0]得到，YUV444[1]由Y[1] 、U[0]、V[0]得到，可见UV分量被重复利用。

关于YUV和RGB之间的转换公式

关于YUV和RGB之间的转换公式

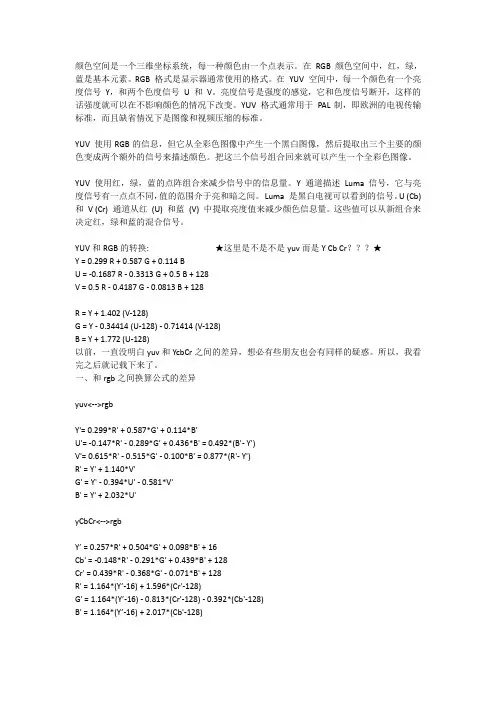

关于YUV和RGB之间的转换公式总结了一下网上关于YUV的一些东西先区分一下YUV和YCbCrYUV色彩模型来源于RGB模型，该模型的特点是将亮度和色度分离开，从而适合于图像处理领域。

应用：模拟领域Y'= 0.299*R' + 0.587*G' + 0.114*B'U'= -0.147*R' - 0.289*G' + 0.436*B' = 0.492*(B'- Y')V'= 0.615*R' - 0.515*G' - 0.100*B' = 0.877*(R'- Y')R' = Y' + 1.140*V'G' = Y' - 0.394*U' - 0.581*V'B' = Y' + 2.032*U'YCbCr模型来源于YUV模型。

YCbCr是YUV 颜色空间的偏移版本.应用：数字视频，ITU-R BT.601建议Y’ = 0.257*R' + 0.504*G' + 0.098*B' + 16Cb' = -0.148*R' - 0.291*G' + 0.439*B' + 128Cr' = 0.439*R' - 0.368*G' - 0.071*B' + 128R' = 1.164*(Y’-16) + 1.596*(Cr'-128)G' = 1.164*(Y’-16) - 0.813*(Cr'-128) - 0.392*(Cb'-128)B' = 1.164*(Y’-16) + 2.017*(Cb'-128)PS: 上面各个符号都带了一撇，表示该符号在原值基础上进行了伽马校正,伽马校正有助于弥补在抗锯齿的过程中，线性分配伽马值所带来的细节损失，使图像细节更加丰富。

opencv yuv 公式

opencv yuv 公式

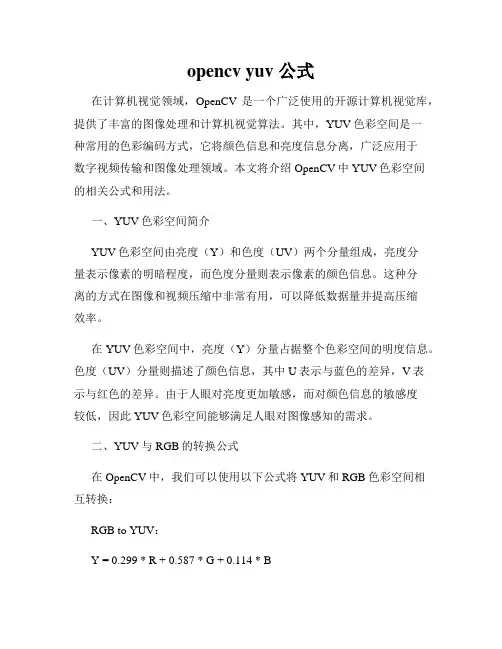

opencv yuv 公式在计算机视觉领域，OpenCV是一个广泛使用的开源计算机视觉库，提供了丰富的图像处理和计算机视觉算法。

其中，YUV色彩空间是一种常用的色彩编码方式，它将颜色信息和亮度信息分离，广泛应用于数字视频传输和图像处理领域。

本文将介绍OpenCV中YUV色彩空间的相关公式和用法。

一、YUV色彩空间简介YUV色彩空间由亮度（Y）和色度（UV）两个分量组成，亮度分量表示像素的明暗程度，而色度分量则表示像素的颜色信息。

这种分离的方式在图像和视频压缩中非常有用，可以降低数据量并提高压缩效率。

在YUV色彩空间中，亮度（Y）分量占据整个色彩空间的明度信息。

色度（UV）分量则描述了颜色信息，其中U表示与蓝色的差异，V表示与红色的差异。

由于人眼对亮度更加敏感，而对颜色信息的敏感度较低，因此YUV色彩空间能够满足人眼对图像感知的需求。

二、YUV与RGB的转换公式在OpenCV中，我们可以使用以下公式将YUV和RGB色彩空间相互转换：RGB to YUV：Y = 0.299 * R + 0.587 * G + 0.114 * BU = 0.492 * (B - Y)V = 0.877 * (R - Y)YUV to RGB：R = Y + 1.13983 * VB = Y + 2.032 * UG = Y - 0.39465 * U - 0.5806 * V其中，R、G、B分别表示RGB色彩空间中的红、绿、蓝分量，而Y、U、V则表示YUV色彩空间中的亮度和色度分量。

三、OpenCV中的YUV图像处理在OpenCV中，我们可以通过以下代码来实现YUV图像的处理：```cpp// 加载YUV图像cv::Mat yuvImage = cv::imread("image.yuv",cv::IMREAD_GRAYSCALE);// YUV to RGB转换cv::Mat bgrImage;cv::cvtColor(yuvImage, bgrImage, cv::COLOR_YUV2BGR);// 进行图像处理// ...// RGB to YUV转换cv::Mat processedYUVImage;cv::cvtColor(bgrImage, processedYUVImage, cv::COLOR_BGR2YUV);// 保存处理后的YUV图像cv::imwrite("processed_image.yuv", processedYUVImage);```通过这段代码，我们可以加载YUV图像并将其转换为RGB色彩空间，然后进行图像处理，最后再将结果转换回YUV色彩空间并保存。

【总结】关于YUV-RGB格式转换的一些个人理解

【总结】关于YUV-RGB格式转换的一些个人理解

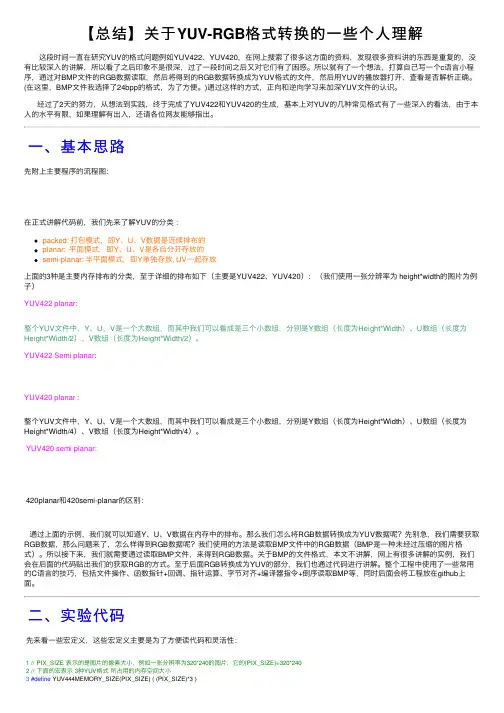

【总结】关于YUV-RGB格式转换的⼀些个⼈理解 这段时间⼀直在研究YUV的格式问题例如YUV422、YUV420，在⽹上搜索了很多这⽅⾯的资料，发现很多资料讲的东西是重复的，没有⽐较深⼊的讲解，所以看了之后印象不是很深，过了⼀段时间之后⼜对它们有了困惑。

所以就有了⼀个想法，打算⾃⼰写⼀个c语⾔⼩程序，通过对BMP⽂件的RGB数据读取，然后将得到的RGB数据转换成为YUV格式的⽂件，然后⽤YUV的播放器打开，查看是否解析正确。

(在这⾥，BMP⽂件我选择了24bpp的格式，为了⽅便。

)通过这样的⽅式，正向和逆向学习来加深YUV⽂件的认识。

经过了2天的努⼒，从想法到实践，终于完成了YUV422和YUV420的⽣成，基本上对YUV的⼏种常见格式有了⼀些深⼊的看法，由于本⼈的⽔平有限，如果理解有出⼊，还请各位⽹友能够指出。

⼀、基本思路先附上主要程序的流程图：在正式讲解代码前，我们先来了解YUV的分类：packed: 打包模式，即Y、U、V数据是连续排布的planar: 平⾯模式，即Y、U、V是各⾃分开存放的semi-planar: 半平⾯模式，即Y单独存放, UV⼀起存放上⾯的3种是主要内存排布的分类，⾄于详细的排布如下（主要是YUV422、YUV420）：（我们使⽤⼀张分辨率为 height*width的图⽚为例⼦）YUV422 planar:整个YUV⽂件中，Y、U、V是⼀个⼤数组，⽽其中我们可以看成是三个⼩数组，分别是Y数组（长度为Height*Width）、U数组（长度为Height*Width/2）、V数组（长度为Height*Width/2）。

YUV422 Semi planar:YUV420 planar :整个YUV⽂件中，Y、U、V是⼀个⼤数组，⽽其中我们可以看成是三个⼩数组，分别是Y数组（长度为Height*Width）、U数组（长度为Height*Width/4）、V数组（长度为Height*Width/4）。

RGB与YUV(正式版)

RGB与YUV(正式版)
第一步
将RGB三个通道的像素值分别乘以相应的权重系数，然后相加得到Y通道的像素 值。
第二步
计算U和V通道的像素值，U通道的像素值可以通过从R通道像素值中减去Y通道 像素值得到，V通道的像素值可以通过从B通道像素值中减去Y通道像素值得到。
YUV转RGB的算法
第一步
将Y通道的像素值作为RGB三个通道 的像素值。
主要用于电视广播和视频压缩。Y分量表示亮度信息，而U和V分量表示
色度信息。
03
总结
RGB和YUV色彩空间的主要区别在于它们处理颜色的方式。RGB基于加
色模型，而YUV基于减色模型。
信号传输的差异
RGB信号传输
RGB信号直接传输红、绿、蓝三个通道的亮度信息，需要 传输更多的数据，尤其是在高清视频中。
第二步
将U和V通道的像素值分别加上相应的 偏移量，然后分别分配给R、G、B三 个通道。
转换过程中的失真问题
01
02
03
色彩失真
由于RGB和YUV颜色空间 在色彩表示上的差异，直 接进行转换可能导致色彩 失真。
亮度失真
在转换过程中，如果对 RGB像素值进行线性变换， 可能会影响图像的亮度信 息，导致亮度失真。
YUV图像质量
YUV主要用于电视广播和视频压缩，通过减少色度通道的数据量来实现高效的压缩。在适 当的压缩和解码条件下，YUV图像质量可以非常接近RGB图像质量。
总结
在图像质量方面，RGB通常提供更真实的颜色再现，而YUV通过高效的压缩实现适合电视 广播和视频应用的效果。
04 RGB与YUV的转换
RGB转YUV的算法
RGB的应用
RGB色彩模式在计算机图形学中广泛应用，用于 创建和编辑图像。

yuv rgb 互转 公式 及算法

yuv rgb 互转 公式 及算法

1 前言自然界的颜色千变万化，为了给颜色一个量化的衡量标准，就需要建立色彩空间模型来描述各种各样的颜色，由于人对色彩的感知是一个复杂的生理和心理联合作用的过程，所以在不同的应用领域中为了更好更准确的满足各自的需求，就出现了各种各样的色彩空间模型来量化的描述颜色。

我们比较常接触到的就包括RGB / CMYK / YIQ / YUV / HSI等等。

对于数字电子多媒体领域来说，我们经常接触到的色彩空间的概念，主要是RGB , YUV 这两种（实际上，这两种体系包含了许多种具体的颜色表达方式和模型，如sRGB, Adobe RGB, YUV422, YUV420 …）, RGB是按三基色加光系统的原理来描述颜色，而YUV则是按照亮度，色差的原理来描述颜色。

即使只是RGB YUV这两大类色彩空间，所涉及到的知识也是十分丰富复杂的，自知不具备足够的相关专业知识，所以本文主要针对工程领域的应用及算法进行讨论。

2 YUV相关色彩空间模型对于YUV模型，实际上很多时候，我们是把它和YIQ / YCrCb模型混为一谈的。

实际上,YUV模型用于PAL制式的电视系统，Y表示亮度，UV并非任何单词的缩写。

YIQ模型与YUV模型类似，用于NTSC制式的电视系统。

YIQ颜色空间中的I和Q分量相当于将YUV空间中的UV分量做了一个33度的旋转。

YCbCr颜色空间是由YUV颜色空间派生的一种颜色空间，主要用于数字电视系统中。

从RGB到YCbCr的转换中，输入、输出都是8位二进制格式。

三者与RGB的转换方程如下：RGB -> YUV：实际上也就是：Y=0.30R+0.59G+0.11B ，U=0.493(B－Y) ，V=0.877(R－Y)RGB -> YIQ：RGB -> YCrCb：从公式中，我们关键要理解的一点是，UV / CbCr信号实际上就是蓝色差信号和红色差信号，进而言之，实际上一定程度上间接的代表了蓝色和红色的强度，理解这一点对于我们理解各种颜色变换处理的过程会有很大的帮助。

YUV420 转换RGB 以点的方式进行转换


}
}
unsigned char * YUV_2_RGB(unsigned char *YUV,int width,int height,bool snapbmp)
{
int i,j;
unsigned char*yAddress;
unsigned char*pUV_Address_ahead_half;
for (j = 0; j < height; j=j+2)
{ pTemp=outBuffer+3*j*width;
for (i = 0; i < width; i=i+2)
{
ConvertPointYUV2RGB(yAddress,i,j,width,height); //i,j即点的X，Y坐标
}
}
pTemp=outBuffer;
for(i=height-1,j=0; i>=0; i--,j++)
{
memcpy(g_pBits+j*width*3,pTemp+i*width*3,width*3); //将图像进行水平镜像 否则图像是颠倒的
pTemp[2]=pFramBeg+(y+1)*width+x; //指针计算
pTemp[3]=pFramBeg+(y+1)*width+x+1; //指针计算
//计算4次
for(int i=0;i<4;i++)
{ YUV_Y=*pTemp[i]; //取Y值
}
free(outBuffer);
return g_pBits;

yuv420与RGB888之间相互转换

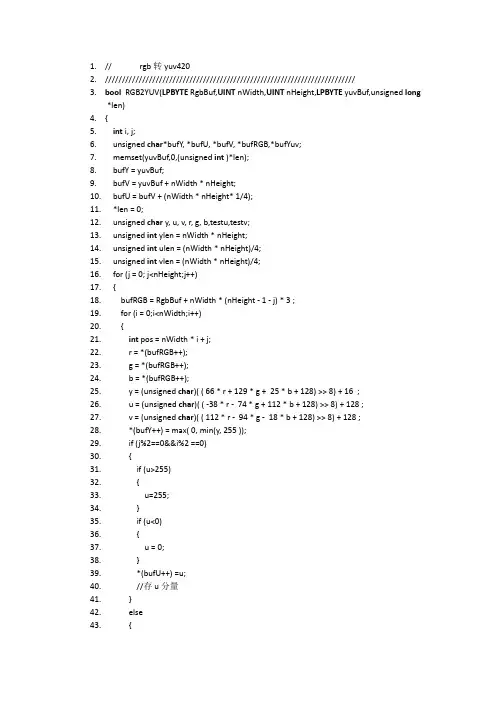

1.//rgb转yuv4202.//////////////////////////////////////////////////////////////////////////3.bool RGB2YUV(LPBYTE RgbBuf,UINT nWidth,UINT nHeight,LPBYTE yuvBuf,unsigned long*len)4.{5.int i,j;6.unsigned char*bufY,*bufU,*bufV,*bufRGB,*bufYuv;7.memset(yuvBuf,0,(unsigned int)*len);8.bufY=yuvBuf;9.bufV=yuvBuf+nWidth*nHeight;10.bufU=bufV+(nWidth*nHeight*1/4);11.*len=0;12.unsigned char y,u,v,r,g,b,testu,testv;13.unsigned int ylen=nWidth*nHeight;14.unsigned int ulen=(nWidth*nHeight)/4;15.unsigned int vlen=(nWidth*nHeight)/4;16.for(j=0;j<nHeight;j++)17.{18.bufRGB=RgbBuf+nWidth*(nHeight-1-j)*3;19.for(i=0;i<nWidth;i++)20.{21.int pos=nWidth*i+j;22.r=*(bufRGB++);23.g=*(bufRGB++);24.b=*(bufRGB++);25.y=(unsigned char)((66*r+129*g+25*b+128)>>8)+16;26.u=(unsigned char)((-38*r-74*g+112*b+128)>>8)+128;27.v=(unsigned char)((112*r-94*g-18*b+128)>>8)+128;28.*(bufY++)=max(0,min(y,255));29.if(j%2==0&&i%2==0)30.{31.if(u>255)32.{33.u=255;34.}35.if(u<0)36.{37.u=0;38.}39.*(bufU++)=u;40.//存u分量41.}42.else43.{44.//存v分量45.if(i%2==0)46.{47.if(v>255)48.{49.v=255;50.}51.if(v<0)52.{53.v=0;54.}55.*(bufV++)=v;56.}57.}58.}59.}60.*len=nWidth*nHeight+(nWidth*nHeight)/2;61.return true;62.}63.//////////////////////////////////////////////////////////////////////////64.//yuv420转rgb65.//////////////////////////////////////////////////////////////////////////66.bool YUV2RGB(LPBYTE yuvBuf,UINT nWidth,UINT nHeight,LPBYTE pRgbBuf,unsigned long*len)67.{68.#define PIXELSIZE nWidth*nHeight69.const int Table_fv1[256]={-180,-179,-177,-176,-174,-173,-172,-170,-169,-167,-166,-165,-163,-162,-160,-159,-158,-156,-155,-153,-152,-151,-149,-148,-146,-145,-144,-142,-141,-139,-138,-137,-135,-134,-132,-131,-130,-128,-127,-125,-124,-123,-121,-120,-118,-117,-115,-114,-113,-111,-110,-108,-107,-106,-104,-103,-101,-100,-99,-97,-96,-94,-93,-92,-90,-89,-87,-86,-85,-83,-82,-80,-79,-78,-76,-75,-73,-72,-71,-69,-68,-66,-65,-64,-62,-61,-59,-58,-57,-55,-54,-52,-51,-50,-48,-47,-45,-44,-43,-41,-40,-38,-37,-36,-34,-33,-31,-30,-29,-27,-26,-24,-23,-22,-20,-19,-17,-16,-15,-13,-12,-10,-9,-8,-6,-5,-3,-2,0,1,2,4,5,7,8,9,11,12,14,15,16,18,19,21,22,23,25,26,28,29,30,32,33,35, 36,37,39,40,42,43,44,46,47,49,50,51,53,54,56,57,58,60,61,63,64,65,67,68, 70,71,72,74,75,77,78,79,81,82,84,85,86,88,89,91,92,93,95,96,98,99,100,10 2,103,105,106,107,109,110,112,113,114,116,117,119,120,122,123,124,126,12 7,129,130,131,133,134,136,137,138,140,141,143,144,145,147,148,150,151,15 2,154,155,157,158,159,161,162,164,165,166,168,169,171,172,173,175,176,17 8};70.const int Table_fv2[256]={-92,-91,-91,-90,-89,-88,-88,-87,-86,-86,-85,-84,-83,-83,-82,-81,-81,-80,-79,-78,-78,-77,-76,-76,-75,-74,-73,-73,-72,-71,-71,-70,-69,-68,-68,-67,-66,-66,-65,-64,-63,-63,-62,-61,-61,-60,-59,-58,-58,-57,-56,-56,-55,-54,-53,-53,-52,-51,-51,-50,-49,-48,-48,-47,-46,-46,-45,-44,-43,-43,-42,-41,-41,-40,-39,-38,-38,-37,-36,-36,-35,-34,-33,-33,-32,-31,-31,-30,-29,-28,-28,-27,-26,-26,-25,-24,-23,-23,-22,-21,-21,-20,-19,-18,-18,-17,-16,-16,-15,-14,-13,-13,-12,-11,-11,-10,-9,-8,-8,-7,-6,-6,-5,-4,-3,-3,-2,-1,0,0,1,2,2,3,4,5,5,6,7,7,8,9,10,10,11,12,12,13,14,15,15,16,17,17,18,19,2 0,20,21,22,22,23,24,25,25,26,27,27,28,29,30,30,31,32,32,33,34,35,35,36,3 7,37,38,39,40,40,41,42,42,43,44,45,45,46,47,47,48,49,50,50,51,52,52,53,5 4,55,55,56,57,57,58,59,60,60,61,62,62,63,64,65,65,66,67,67,68,69,70,70,7 1,72,72,73,74,75,75,76,77,77,78,79,80,80,81,82,82,83,84,85,85,86,87,87,8 8,89,90,90};71.const int Table_fu1[256]={-44,-44,-44,-43,-43,-43,-42,-42,-42,-41,-41,-41,-40,-40,-40,-39,-39,-39,-38,-38,-38,-37,-37,-37,-36,-36,-36,-35,-35,-35,-34,-34,-33,-33,-33,-32,-32,-32,-31,-31,-31,-30,-30,-30,-29,-29,-29,-28,-28,-28,-27,-27,-27,-26,-26,-26,-25,-25,-25,-24,-24,-24,-23,-23,-22,-22,-22,-21,-21,-21,-20,-20,-20,-19,-19,-19,-18,-18,-18,-17,-17,-17,-16,-16,-16,-15,-15,-15,-14,-14,-14,-13,-13,-13,-12,-12,-11,-11,-11,-10,-10,-10,-9,-9,-9,-8,-8,-8,-7,-7,-7,-6,-6,-6,-5,-5,-5,-4,-4,-4,-3,-3,-3,-2,-2,-2,-1,-1,0,0,0,1,1,1,2,2,2,3,3,3,4,4,4,5,5,5,6,6,6,7,7,7,8,8,8,9,9,9,10,10,11,11 ,11,12,12,12,13,13,13,14,14,14,15,15,15,16,16,16,17,17,17,18,18,18,19,19, 19,20,20,20,21,21,22,22,22,23,23,23,24,24,24,25,25,25,26,26,26,27,27,27, 28,28,28,29,29,29,30,30,30,31,31,31,32,32,33,33,33,34,34,34,35,35,35,36, 36,36,37,37,37,38,38,38,39,39,39,40,40,40,41,41,41,42,42,42,43,43};72.const int Table_fu2[256]={-227,-226,-224,-222,-220,-219,-217,-215,-213,-212,-210,-208,-206,-204,-203,-201,-199,-197,-196,-194,-192,-190,-188,-187,-185,-183,-181,-180,-178,-176,-174,-173,-171,-169,-167,-165,-164,-162,-160,-158,-157,-155,-153,-151,-149,-148,-146,-144,-142,-141,-139,-137,-135,-134,-132,-130,-128,-126,-125,-123,-121,-119,-118,-116,-114,-112,-110,-109,-107,-105,-103,-102,-100,-98,-96,-94,-93,-91,-89,-87,-86,-84,-82,-80,-79,-77,-75,-73,-71,-70,-68,-66,-64,-63,-61,-59,-57,-55,-54,-52,-50,-48,-47,-45,-43,-41,-40,-38,-36,-34,-32,-31,-29,-27,-25,-24,-22,-20,-18,-16,-15,-13,-11,-9,-8,-6,-4,-2,0,1,3,5,7,8,10,12,14,15,17,19,21,23,24,26,28,30,31,33,35,37,39,40,42,4 4,46,47,49,51,53,54,56,58,60,62,63,65,67,69,70,72,74,76,78,79,81,83,85,8 6,88,90,92,93,95,97,99,101,102,104,106,108,109,111,113,115,117,118,120,1 22,124,125,127,129,131,133,134,136,138,140,141,143,145,147,148,150,152,1 54,156,157,159,161,163,164,166,168,170,172,173,175,177,179,180,182,184,1 86,187,189,191,193,195,196,198,200,202,203,205,207,209,211,212,214,216,2 18,219,221,223,225};73.*len=3*nWidth*nHeight;74.if(!yuvBuf||!pRgbBuf)75.return false;76.const long nYLen=long(PIXELSIZE);77.const int nHfWidth=(nWidth>>1);78.if(nYLen<1||nHfWidth<1)79.return false;80.//Y data81.unsigned char*yData=yuvBuf;82.//v data83.unsigned char*vData=&yData[nYLen];84.//u data85.unsigned char*uData=&vData[nYLen>>2];86.if(!uData||!vData)87.return false;88.int rgb[3];89.int i,j,m,n,x,y,pu,pv,py,rdif,invgdif,bdif;90.m=-nWidth;91.n=-nHfWidth;92.bool addhalf=true;93.for(y=0;y<nHeight;y++){94.m+=nWidth;95.if(addhalf){96.n+=nHfWidth;97.addhalf=false;98.}else{99.addhalf=true;100.}101.for(x=0;x<nWidth;x++){102.i=m+x;103.j=n+(x>>1);104.py=yData[i];105.//search tables to get rdif invgdif and bidif106.rdif=Table_fv1[vData[j]];//fv1107.invgdif=Table_fu1[uData[j]]+Table_fv2[vData[j]];//fu1+fv2 108.bdif=Table_fu2[uData[j]];//fu2109.rgb[0]=py+rdif;//R110.rgb[1]=py-invgdif;//G111.rgb[2]=py+bdif;//B112.j=nYLen-nWidth-m+x;113.i=(j<<1)+j;114.//copy this pixel to rgb data115.for(j=0;j<3;j++)116.{117.if(rgb[j]>=0&&rgb[j]<=255){118.pRgbBuf[i+j]=rgb[j];119.}120.else{121.pRgbBuf[i+j]=(rgb[j]<0)?0:255;122.}123.}124.} 125.}126.return true; 127.}。

android中YUV转RGB的方法

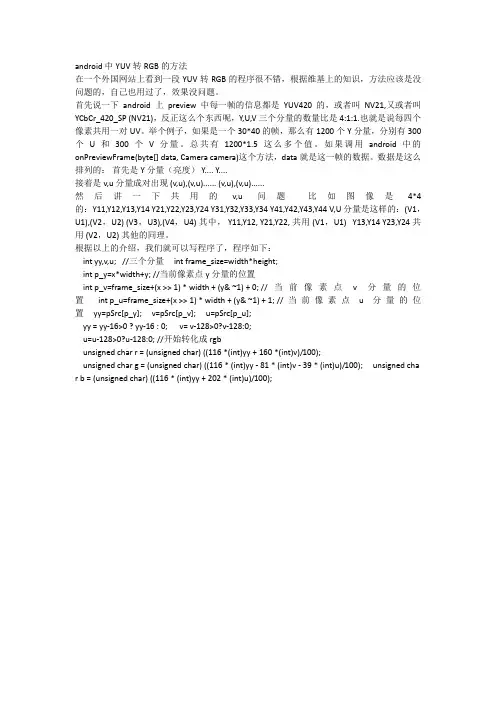

android中YUV转RGB的方法在一个外国网站上看到一段YUV转RGB的程序很不错，根据维基上的知识，方法应该是没问题的，自己也用过了，效果没问题。

首先说一下android上preview中每一帧的信息都是YUV420的，或者叫NV21,又或者叫YCbCr_420_SP (NV21)，反正这么个东西呢，Y,U,V三个分量的数量比是4:1:1.也就是说每四个像素共用一对UV。

举个例子，如果是一个30*40的帧，那么有1200个Y分量，分别有300个U和300个V分量。

总共有1200*1.5这么多个值。

如果调用android中的onPreviewFrame(byte[] data, Camera camera)这个方法，data就是这一帧的数据。

数据是这么排列的：首先是Y分量（亮度） Y.... Y....接着是v,u分量成对出现 (v,u),(v,u)...... (v,u),(v,u)......然后讲一下共用的v,u问题比如图像是4*4的： Y11,Y12,Y13,Y14 Y21,Y22,Y23,Y24 Y31,Y32,Y33,Y34 Y41,Y42,Y43,Y44 V,U分量是这样的： (V1，U1),(V2，U2) (V3，U3),(V4，U4) 其中， Y11,Y12, Y21,Y22, 共用 (V1，U1) Y13,Y14 Y23,Y24 共用 (V2，U2) 其他的同理。

根据以上的介绍，我们就可以写程序了，程序如下：int yy,v,u; //三个分量 int frame_size=width*height;int p_y=x*width+y; //当前像素点y分量的位置int p_v=frame_size+(x >> 1) * width + (y& ~1) + 0; //当前像素点v分量的位置 int p_u=frame_size+(x >> 1) * width + (y& ~1) + 1; //当前像素点u分量的位置 yy=pSrc[p_y]; v=pSrc[p_v]; u=pSrc[p_u];yy = yy-16>0 ? yy-16 : 0; v= v-128>0?v-128:0;u=u-128>0?u-128:0; //开始转化成rgbunsigned char r = (unsigned char) ((116 *(int)yy + 160 *(int)v)/100);unsigned char g = (unsigned char) ((116 * (int)yy - 81 * (int)v - 39 * (int)u)/100); unsigned cha r b = (unsigned char) ((116 * (int)yy + 202 * (int)u)/100);。

（转）RGB、YUY2、YUYV、YVYU、UYVY、AYUV格式详解

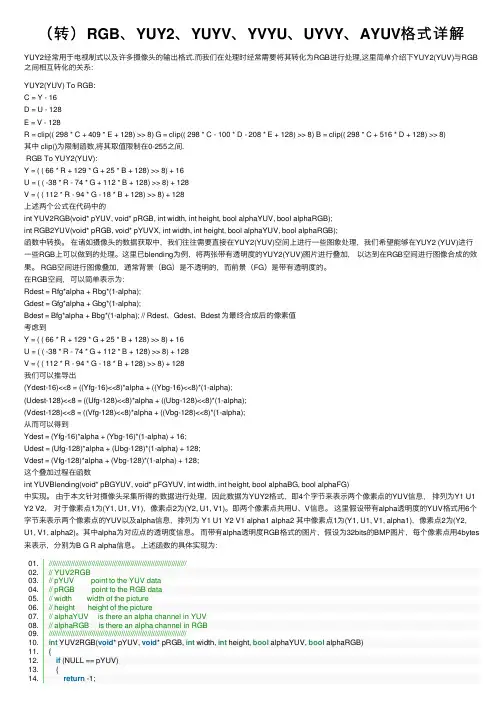

（转）RGB、YUY2、YUYV、YVYU、UYVY、AYUV格式详解YUY2经常⽤于电视制式以及许多摄像头的输出格式.⽽我们在处理时经常需要将其转化为RGB进⾏处理,这⾥简单介绍下YUY2(YUV)与RGB 之间相互转化的关系:YUY2(YUV) To RGB:C = Y - 16D = U - 128E = V - 128R = clip(( 298 * C + 409 * E + 128) >> 8) G = clip(( 298 * C - 100 * D - 208 * E + 128) >> 8) B = clip(( 298 * C + 516 * D + 128) >> 8)其中 clip()为限制函数,将其取值限制在0-255之间.RGB To YUY2(YUV):Y = ( ( 66 * R + 129 * G + 25 * B + 128) >> 8) + 16U = ( ( -38 * R - 74 * G + 112 * B + 128) >> 8) + 128V = ( ( 112 * R - 94 * G - 18 * B + 128) >> 8) + 128上述两个公式在代码中的int YUV2RGB(void* pYUV, void* pRGB, int width, int height, bool alphaYUV, bool alphaRGB);int RGB2YUV(void* pRGB, void* pYUVX, int width, int height, bool alphaYUV, bool alphaRGB);函数中转换。

在诸如摄像头的数据获取中，我们往往需要直接在YUY2(YUV)空间上进⾏⼀些图象处理，我们希望能够在YUY2 (YUV)进⾏⼀些RGB上可以做到的处理。

这⾥已blending为例，将两张带有透明度的YUY2(YUV)图⽚进⾏叠加，以达到在RGB空间进⾏图像合成的效果。
